Vaillant VED E 8 INT Series User manual

de Betriebsanleitung
de Installationsanleitung
en Operating instructions
en Installation instructions
fr Notice d’emploi
fr Notice d’installation
hr Upute za korištenje
hr Upute za instaliranje
мк Упатство за користење
мк Упатство за инсталација
nl Gebruiksaanwijzing
nl Installatiehandleiding
sl Navodila za uporabo
sl Navodila za namestitev
sq Manuali i përdorimit
sq Udhëzuesi i instalimit
sr Uputstvo za rad
sr Uputstvo za instalaciju
tr Kullanma kılavuzu
tr Montaj kılavuzu
int Country specifics
electronicVED
VED E ../8 INT
Publisher/manufacturer
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Tel. [phone]Fax [phone]
[email protected] www.vaillant.de

de Betriebsanleitung ....................... 1
de Installationsanleitung.................. 7
en Operating instructions ............. 24
en Installation instructions ............ 30
fr Notice d’emploi ......................... 46
fr Notice d’installation................... 52
hr Upute za korištenje ................... 69
hr Upute za instaliranje .................. 74
мк Упатство за користење ........... 90
мк Упатство за инсталација ......... 96
nl Gebruiksaanwijzing ................ 114
nl Installatiehandleiding .............. 120
sl Navodila za uporabo ............... 138
sl Navodila za namestitev ........... 143
sq Manuali i përdorimit ................ 159
sq Udhëzuesi i instalimit ............... 164
sr Uputstvo za rad ....................... 181
sr Uputstvo za instalaciju............. 186
tr Kullanma kılavuzu ................... 202
tr Montaj kılavuzu ........................ 207
int Country specifics..................... 223

Inhalt
0020288451_00 electronicVED Betriebsanleitung 1
Betriebsanleitung
Inhalt
1 Sicherheit ..................................... 2
1.1 Bestimmungsgemäße
Verwendung................................... 2
1.2 Allgemeine Sicherheitshinweise .... 2
1.3 Verbrühungsgefahr durch heißes
Wasser........................................... 3
2 Hinweise zur Dokumentation...... 4
3 Angaben auf dem
Typenschild.................................. 4
4 CE-Kennzeichnung...................... 4
5 Inbetriebnahme und Betrieb....... 4
5.1 Produkt in Betrieb nehmen ............ 4
5.2 Produkt betreiben .......................... 4
6 Störungen..................................... 5
7 Wartung und Pflege..................... 5
7.1 Wartung ......................................... 5
7.2 Produkt pflegen.............................. 5
8 Recycling und Entsorgung......... 5

1 Sicherheit
2Betriebsanleitung electronicVED 0020288451_00
1 Sicherheit
1.1 Bestimmungsgemäße
Verwendung
Bei unsachgemäßer oder nicht
bestimmungsgemäßer Verwen-
dung können Gefahren für Leib
und Leben des Benutzers oder
Dritter bzw. Beeinträchtigun-
gen des Produkts und anderer
Sachwerte entstehen.
Dieses Produkt
–darf nur zur Erwärmung
von Trinkwasser verwendet
werden.
–ist nur für den Hausgebrauch
innerhalb geschlossener und
frostfreier Räume geeignet.
–ist nicht für den Betrieb in Zir-
kulationsleitungen geeignet.
Die bestimmungsgemäße Ver-
wendung beinhaltet:
–das Beachten der beiliegen-
den Betriebsanleitungen des
Produkts sowie aller weiteren
Komponenten der Anlage
–die Einhaltung aller in den
Anleitungen aufgeführten In-
spektions- und Wartungsbe-
dingungen.
Dieses Produkt kann von Kin-
dern ab 3 Jahren und darüber
und von Personen mit einge-
schränkten körperlichen, sen-
sorischen oder geistigen Fähig-
keiten oder Personen mit man-
gelnder Erfahrung und man-
gelnden Kenntnissen benutzt
werden, wenn sie beaufsich-
tigt oder bezüglich des siche-
ren Gebrauchs des Produk-
tes unterwiesen wurden und
die daraus resultierenden Ge-
fahren verstanden haben. Kin-
der dürfen nicht mit dem Pro-
dukt spielen. Reinigung und Be-
nutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
Eine andere Verwendung als
die in der vorliegenden Anlei-
tung beschriebene oder eine
Verwendung, die über die hier
beschriebene hinausgeht, gilt
als nicht bestimmungsgemäß.
Nicht bestimmungsgemäß ist
auch jede unmittelbare kom-
merzielle und industrielle Ver-
wendung.
Achtung!
Jede missbräuchliche Verwen-
dung ist untersagt.
1.2 Allgemeine
Sicherheitshinweise
Spannungsführende Leitungen
und Anschlüsse können zu le-
bensgefährlichem Stromschlag
führen.
▶Nehmen Sie niemals die Ver-
kleidung ab.

Sicherheit 1
0020288451_00 electronicVED Betriebsanleitung 3
▶Versuchen Sie niemals das
Produkt selbst zu warten oder
zu reparieren.
▶Lassen Sie Störungen und
Schäden umgehend durch
einen Fachhandwerker be-
heben.
▶Halten Sie die vorgegebenen
Wartungsintervalle ein.
▶Lesen Sie die vorliegende An-
leitung und alle mitgeltenden
Unterlagen sorgfältig durch,
insb. das Kapitel Sicherheit
und die Warnhinweise.
▶Führen Sie nur diejenigen Tä-
tigkeiten durch, zu denen die
vorliegende Betriebsanleitung
anleitet.
1.3 Verbrühungsgefahr durch
heißes Wasser
Die Auslauftemperatur an
den Zapfstellen kann bis zu
ca. 55 °C betragen.
▶Achten Sie bei der Benutzung
des Produkts darauf, dass Sie
sich nicht verbrühen.
▶Wenn Sie sicher vor Verbrü-
hung sein wollen, dann beauf-
tragen Sie Ihren Fachhand-
werker den Verbrühschutz
des Produkts zu aktivieren.

2 Hinweise zur Dokumentation
4Betriebsanleitung electronicVED 0020288451_00
2 Hinweise zur
Dokumentation
▶Beachten Sie unbedingt alle Betriebs-
anleitungen, die Komponenten der An-
lage beiliegen.
▶Bewahren Sie diese Anleitung sowie
alle mitgeltenden Unterlagen zur weite-
ren Verwendung auf.
Diese Anleitung ist alternativ auf der Inter-
netseite des Herstellers auch als PDF-Do-
kument verfügbar, siehe Adresse auf der
Rückseite.
Diese Anleitung gilt ausschließlich für:
Produkt –Artikelnummer
Gültigkeit: Albanien
ODER Bosnien und Herzegowina
ODER Bosnien und Herzegowina
ODER Belgien
ODER Belgien
ODER Belgien
ODER Kroatien
ODER Kosovo
ODER Kosovo
ODER Mazedonien
ODER Serbien
ODER Slowenien
ODER Türkei
VED E 18/8 INT 0010023781
VED E 21/8 INT 0010023782
VED E 24/8 INT 0010023783
VED E 27/8 INT 0010023784
3 Angaben auf dem
Typenschild
Symbol Bedeutung
Das VDE-GS-Zei-
chen bestätigt die
Konformität mit der
Norm und bestätigt
die geprüfte Sicher-
heit.
Symbol Bedeutung
Symbol für die Kon-
formität mit der Norm
für die elektromagne-
tische Verträglichkeit
Alle Anleitungen le-
sen.
Bar-Code mit Serial-
nummer,
7. bis 16. Ziffer bilden
die Artikelnummer
4 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumen-
tiert, dass die Produkte gemäß der Konfor-
mitätserklärung die grundlegenden Anfor-
derungen der einschlägigen Richtlinien er-
füllen.
Die Konformitätserklärung kann beim Her-
steller eingesehen werden.
5 Inbetriebnahme und
Betrieb
5.1 Produkt in Betrieb nehmen
▶Nehmen Sie das Produkt nur dann in
Betrieb, wenn die Verkleidung voll-
ständig geschlossen ist.
5.2 Produkt betreiben
Wenn Sie eine Warmwasser-Zapfstelle öff-
nen, dann schaltet sich das Produkt auto-
matisch ein und erwärmt das Trinkwasser.
Laut geltender Normung beträgt die zuläs-
sige Auslauftemperatur für Elektro-Durch-
lauferhitzer maximal 55 °C. Die maximale
Auslauftemperatur des Produkts wurde auf
55 °C begrenzt.
Das Produkt regelt die Temperatur, nicht
die entnommene Wassermenge.

Störungen 6
0020288451_00 electronicVED Betriebsanleitung 5
Die Warmwassertemperatur ist abhängig
von:
–Wassereinlauftemperatur
–Wasserauslaufmenge
–Leistungsklasse des Produkts
1 2
Mit dem Temperaturwähler (2) können Sie
stufenlos eine Auslauftemperatur zwischen
30 °C (Linksanschlag) und 55 °C (Rechts-
anschlag) einstellen. Die eingestellte Tem-
peratur wird mit einer 7-Segment-Anzeige
(1) angezeigt.
▶Wenn das Produkt bei niedrigen Tem-
peraturen und beim Zapfen einer
großen Wassermenge die einge-
stellte Wassertemperatur nicht er-
reicht, dann drosseln Sie kurzzeitig die
Wassermenge an der Zapfstelle.
◁Das Produkt erhöht die Wassertem-
peratur sehr schnell.
6 Störungen
Es gibt keine Störungen am Produkt, die
Sie selbst beheben können.
▶Informieren Sie bei allen Störungen des
Produkts umgehend Ihren Fachhand-
werksbetrieb.
7 Wartung und Pflege
7.1 Wartung
Voraussetzung für dauernde Betriebs-
bereitschaft und –sicherheit, Zuverlässig-
keit und hohe Lebensdauer des Produkts
sind eine dreijährliche Inspektion und War-
tung des Produkts durch einen Fachhand-
werker.
7.2 Produkt pflegen
▶Reinigen Sie die Verkleidung mit einem
feuchten Tuch und etwas lösungsmittel-
freier Seife.
▶Verwenden Sie keine Sprays, keine
Scheuermittel, Spülmittel, lösungsmittel-
oder chlorhaltigen Reinigungsmittel.
8 Recycling und Entsorgung
▶Überlassen Sie die Entsorgung der
Verpackung dem Fachhandwerker, der
das Produkt installiert hat.
Wenn das Produkt mit diesem Zei-
chen gekennzeichnet ist:
▶Entsorgen Sie das Produkt in diesem
Fall nicht über den Hausmüll.
▶Geben Sie stattdessen das Produkt an
einer Sammelstelle für Elektro- oder
Elektronik-Altgeräte ab.
Wenn das Produkt Batterien enthält,
die mit diesem Zeichen gekennzeichnet
sind, dann können die Batterien gesund-
heits- und umweltschädliche Substanzen
enthalten.
▶Entsorgen Sie die Batterien in diesem
Fall an einer Sammelstelle für Batterien.

8 Recycling und Entsorgung
6Betriebsanleitung electronicVED 0020288451_00
Gültigkeit: Kroatien
Obavijest u svezi Zakona o održivom gos-
podarenju otpadom i Pravilnika o gospo-
darenju otpadnom električnom i elektro-
ničkom opremom nalazi se na internetskoj
stranici društva Vaillant- www.vaillant.hr.

Inhalt
0020288451_00 electronicVED Installationsanleitung 7
Installationsanleitung
Inhalt
1 Sicherheit ..................................... 8
1.1 Bestimmungsgemäße
Verwendung................................... 8
1.2 Allgemeine Sicherheitshinweise .... 8
1.3 Vorschriften (Richtlinien,
Gesetze, Normen) ....................... 10
2 Hinweise zur
Dokumentation........................... 11
3 Produktbeschreibung................ 11
3.1 Aufbau ......................................... 11
3.2 Funktion ....................................... 11
3.3 Angaben auf dem Typenschild .... 11
3.4 CE-Kennzeichnung...................... 12
4 Montage ...................................... 12
4.1 Lieferumfang prüfen..................... 12
4.2 Installationsort wählen ................. 12
4.3 Montageabstände ........................ 12
4.4 Produkt an der Wand
montieren..................................... 13
5 Installation.................................. 14
5.1 Kaltwasser- und
Warmwasseranschluss
montieren..................................... 15
5.2 Durchflussbegrenzer 12l /min
installieren (optional).................... 16
5.3 Produkt elektrisch
anschließen ................................. 16
6 Inbetriebnahme .......................... 17
6.1 Produkt blasenfrei zapfen............ 17
6.2 Produktverkleidung anbringen..... 18
6.3 Produktverkleidung um 180°
gedreht anbringen........................ 18
6.4 Funktion prüfen............................ 19
6.5 Verbrühschutz aktivieren ............. 19
7 Übergabe an den Betreiber....... 19
8 Recycling und Entsorgung....... 20
9 Störungsbehebung.................... 20
9.1 Ersatzteile beschaffen ................. 20
10 Inspektion und Wartung............ 20
11 Außerbetriebnahme................... 20
11.1 Produkt vorübergehend außer
Betrieb nehmen ........................... 20
11.2 Produkt endgültig außer Betrieb
nehmen........................................ 21
Anhang .................................................. 22
A Störungsbehebung.................... 22
B Technische Daten...................... 22

1 Sicherheit
8Installationsanleitung electronicVED 0020288451_00
1 Sicherheit
1.1 Bestimmungsgemäße
Verwendung
Bei unsachgemäßer oder nicht
bestimmungsgemäßer Verwen-
dung können Gefahren für Leib
und Leben des Benutzers oder
Dritter bzw. Beeinträchtigun-
gen des Produkts und anderer
Sachwerte entstehen.
Dieses Produkt
–darf nur zur Erwärmung
von Trinkwasser verwendet
werden.
–ist nur für den Hausgebrauch
innerhalb geschlossener und
frostfreier Räume geeignet.
–ist nicht für den Betrieb in Zir-
kulationsleitungen geeignet.
Die bestimmungsgemäße Ver-
wendung beinhaltet:
–das Beachten der beiliegen-
den Betriebs-, Installations-
und Wartungsanleitungen des
Produkts sowie aller weiteren
Komponenten der Anlage
–die Installation und Montage
entsprechend der Produkt-
und Systemzulassung
–die Einhaltung aller in den
Anleitungen aufgeführten In-
spektions- und Wartungsbe-
dingungen.
Die bestimmungsgemäße Ver-
wendung umfasst außerdem
die Installation gemäß IP-Code.
Eine andere Verwendung als
die in der vorliegenden Anlei-
tung beschriebene oder eine
Verwendung, die über die hier
beschriebene hinausgeht, gilt
als nicht bestimmungsgemäß.
Nicht bestimmungsgemäß ist
auch jede unmittelbare kom-
merzielle und industrielle Ver-
wendung.
Achtung!
Jede missbräuchliche Verwen-
dung ist untersagt.
1.2 Allgemeine
Sicherheitshinweise
1.2.1 Gefahr
durch unzureichende
Qualifikation
Folgende Arbeiten dürfen nur
Fachhandwerker durchführen,
die hinreichend dafür qualifiziert
sind:
–Montage
–Demontage
–Installation
–Inbetriebnahme
–Inspektion und Wartung
–Reparatur
–Außerbetriebnahme
▶Gehen Sie gemäß dem aktu-
ellen Stand der Technik vor.

Sicherheit 1
0020288451_00 electronicVED Installationsanleitung 9
1.2.2 Risiko eines
Sachschadens durch
Frost
▶Installieren Sie das Produkt
nicht in frostgefährdeten Räu-
men.
1.2.3 Lebensgefahr durch
Stromschlag
Wenn Sie spannungsführende
Komponenten berühren, dann
besteht Lebensgefahr durch
Stromschlag.
Bevor Sie am Produkt arbeiten:
▶Schalten Sie das Produkt
spannungsfrei, indem Sie
alle Stromversorgungen all-
polig abschalten (elektrische
Trennvorrichtung mit min-
destens 3 mm Kontaktöff-
nung, z. B. Sicherung oder
Leitungsschutzschalter).
▶Sichern Sie gegen Wieder-
einschalten.
▶Prüfen Sie auf Spannungs-
freiheit.
1.2.4 Lebensgefahr durch
Stromschlag an
spannungsführenden
Zuleitungen und
Anschlüssen
Das verwendete Trinkwasser
muss einen spezifischen Wi-
derstand ≥900 Ω•cm bei 15 °C
aufweisen. Andernfalls darf das
Produkt nicht betrieben werden.
▶Informieren Sie sich vor der
Installation beim örtlichen
Wasserversorger über Was-
serwiderstand und Leitfähig-
keit.
1.2.5 Lebensgefahr durch
falsche
Elektroinstallation
▶Das Produkt muss an den
Schutzleiter angeschlossen
werden.
▶Das Produkt muss dauerhaft
an eine feste Verdrahtung
angeschlossen werden.
1.2.6 Verbrühungsgefahr
durch heißes Wasser
Durch eine vorgeschaltete So-
larthermie-Anlage können auch
bei eingestelltem Verbrühschutz
Heißwassertemperaturen über
42 °C entstehen.
Wenn dem Produkt eine Solar-
thermie-Anlage vorgeschaltet
ist, dann muss die Einlauftem-
peratur durch bauliche Vorkeh-
rungen (z. B. ein Mischventil)
begrenzt werden.
Bedingung: VED 18 - 24/8
▶Bauen Sie ein Mischventil ein,
das die Einlauftemperatur auf
55 °C begrenzt.

1 Sicherheit
10 Installationsanleitung electronicVED 0020288451_00
Bedingung: VED 27/8
▶Bauen Sie ein Mischventil ein,
das die Einlauftemperatur auf
25 °C begrenzt.
1.2.7 Verbrennungs-
oder Verbrühungsgefahr
durch heiße Bauteile
▶Arbeiten Sie erst dann an den
Bauteilen, wenn sie abgekühlt
sind.
1.2.8 Risiko eines
Sachschadens durch
ungeeignetes Werkzeug
▶Verwenden Sie fachgerechtes
Werkzeug.
1.3 Vorschriften (Richtlinien,
Gesetze, Normen)
▶Beachten Sie die nationalen
Vorschriften, Normen, Richt-
linien, Verordnungen und Ge-
setze.

Hinweise zur Dokumentation 2
0020288451_00 electronicVED Installationsanleitung 11
2 Hinweise zur
Dokumentation
▶Beachten Sie unbedingt alle Betriebs-
anleitungen, die Komponenten der An-
lage beiliegen.
▶Bewahren Sie diese Anleitung sowie
alle mitgeltenden Unterlagen zur weite-
ren Verwendung auf.
Diese Anleitung ist alternativ auf der Inter-
netseite des Herstellers auch als PDF-Do-
kument verfügbar, siehe Adresse auf der
Rückseite.
Diese Anleitung gilt ausschließlich für:
Produkt –Artikelnummer
VED E 18/8 INT 0010023781
VED E 21/8 INT 0010023782
VED E 24/8 INT 0010023783
VED E 27/8 INT 0010023784
3 Produktbeschreibung
3.1 Aufbau
10
9
11
12
13
8
7
6
5
4
3
2
1
1 Netzanschluss-
klemme
2 Kabeldurch-
führung oben
3 Justierspindel
4 Sicherheitsschal-
ter
5 Elektronik
6 Temperaturwäh-
ler (stufenlos)
7 Optionaler
Platz für Netz-
anschluss-
klemme unten
8 Sieb
9 Kaltwasser-
anschluss
10 Kabeldurch-
führung unten
11 Warmwasser-
anschluss
12 Sicherheits-
temperatur-
begrenzer
13 Heizblock
3.2 Funktion
Das Produkt erwärmt Trinkwasser im
Durchlaufprinzip über einen Blankdraht im
Heizblock.
Die Elektronik misst die Temperatur des
Wassers im Kaltwasserzulauf und den Vo-
lumenstrom. Aus beiden Werten wird die
elektrische Leistung ermittelt, die zur Er-
zielung der erforderlichen Warmwasser-
temperatur nötig ist. Die Temperatur kann
mit dem Temperaturwähler stufenlos von
30 °C bis 55 °C eingestellt werden. Die
eingestellte Temperatur wird mit einer 7-
Segment-Anzeige angezeigt.
Die Warmwassertemperatur ist abhängig
von:
–Wassereinlauftemperatur
–Wasserauslaufmenge
–Leistungsklasse des Produkts
Wenn die eingestellte Warmwasser-
temperatur nicht erreicht wird, dann
reduzieren Sie die Wassermenge.
3.3 Angaben auf dem Typenschild
Symbol Bedeutung
Das VDE-GS-Zei-
chen bestätigt die
Konformität mit der
Norm und bestätigt
die geprüfte Sicher-
heit.
Symbol für die Kon-
formität mit der Norm
für die elektromagne-
tische Verträglichkeit
Alle Anleitungen le-
sen.

4 Montage
12 Installationsanleitung electronicVED 0020288451_00
Symbol Bedeutung
Bar-Code mit Serial-
nummer,
7. bis 16. Ziffer bilden
die Artikelnummer
3.4 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumen-
tiert, dass die Produkte gemäß der Konfor-
mitätserklärung die grundlegenden Anfor-
derungen der einschlägigen Richtlinien er-
füllen.
Die Konformitätserklärung kann beim Her-
steller eingesehen werden.
4 Montage
4.1 Lieferumfang prüfen
Anzahl Bezeichnung
1 Produkt
1Betriebs- und Installationsanlei-
tung
1
Beutel mit Befestigungsma-
terial (2 Schrauben, 2 Dübel,
3 Dichtungen, 1 Spezial-Befes-
tigungsschraube)
1 Kaltwasseranschlussstück
G 1/2″mit Kaltwasser-Absperr-
ventil
1 Warmwasseranschlussstück
G 1/2″
2 Doppelnippel
1 Durchflussbegrenzer 12 l/min
1 Sieb für den Kaltwassereingang
1 Montageplatte
1 Montageschablone
4.2 Installationsort wählen
▶Montieren Sie das Produkt möglichst
in der Nähe der Zapfstellen, die am
häufigsten verwendet werden.
Hinweis
Das Produkt darf auch über Ba-
dewannen oder im Duschbe-
reich montiert werden.
4.3 Montageabstände
C
D
E
A
C
BB
A≥50 mm
B≥50 mm
C≥120 mm
D≥130 mm
E≤22 mm
Die Auflagefläche des Produkts an der
Wand muss im unteren Bereich des Pro-
dukts (D) eben sein.

Montage 4
0020288451_00 electronicVED Installationsanleitung 13
4.4 Produkt an der Wand
montieren

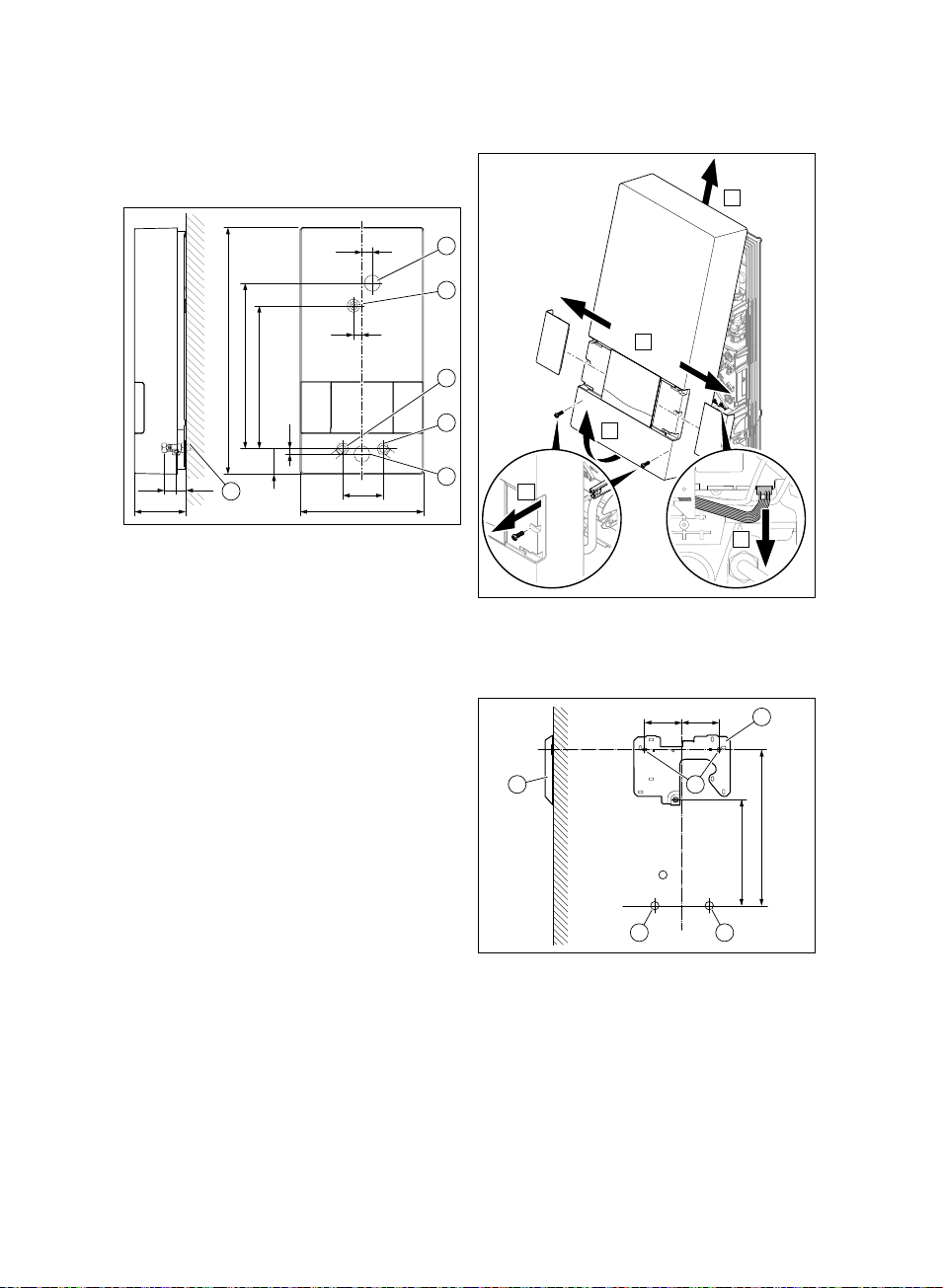

4.4.1 Abmessungen
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Kabeldurch-
führung oben
2 Zentralbefesti-
gung
3 Warmwasser-
anschluss G 1/2″
4 Kaltwasser-
anschluss G 1/2″
5 Kabeldurch-
führung unten
6 Außengewinde
G 1/2″
4.4.2 Produktverkleidung abnehmen
A
C
B
X9
D
E
▶Demontieren Sie die Produktverklei-
dung wie dargestellt.
4.4.3 Produkt montieren
390
277
8585 1
34
12
1 Montageplatte
2 Befestigungs-
punkte
3 Kaltwasser-
anschluss
4 Warmwasser-
anschluss
1. Nehmen Sie die Montageschablone
zur Hand und zeichnen Sie die Befesti-
gungspunkte (2) an die Wand an.

5 Installation
14 Installationsanleitung electronicVED 0020288451_00
–Produktausrichtung: senkrecht an
Wand
2. Befestigen Sie die Montageplatte (1)
mit den Dübeln und Schrauben an den
Befestigungspunkten.
Gefahr!
Stromschlaggefahr durch
eindringendes Wasser
Die Kabeldurchführung verhin-
dert, dass Wasser entlang des
Netzanschlusskabels in das
Produkt eindringt.
▶Schneiden Sie die Kabel-
durchführung niemals kom-
plett weg.
▶Schneiden Sie die Spitze der
Kabeldurchführung so ab,
dass die Tülle das Netzan-
schlusskabel fest umschließt.
3. Abhängig von der Lage des Netzan-
schlusskabels, kappen Sie die Kabel-
durchführung oben oder unten.
4. Führen Sie das Kabel durch die Kabel-
durchführung hindurch ins Innere des
Produkts.
1
2
4
3
5. Setzen Sie das Produkt (2) auf die Hal-
teschraube (1) an der Montageplatte.
6. Justieren Sie das Produkt mit der Jus-
tierspindel (4).
7. Fixieren Sie das Produkt mit Hilfe der
Befestigungsschraube (3).
5 Installation
1. Wenn Sie Kunststoffrohre verwenden,
dann nur solche Kunststoffrohre, die
für den Normalbetrieb bei 65 °C zuge-
lassen sind.
2. Wenn Sie Kunststoffrohre verwenden,
dann nur solche Kunststoffrohre, die
mindestens eine Stunde lang einer Ma-
ximaltemperatur von 95 °C und einem
Maximaldruck von 1 MPa (10 bar)
Stand halten (Herstellerangaben prü-
fen).
3. Spülen Sie vor der Installation die Kalt-
wasserleitungen sorgfältig durch.

Installation 5
0020288451_00 electronicVED Installationsanleitung 15

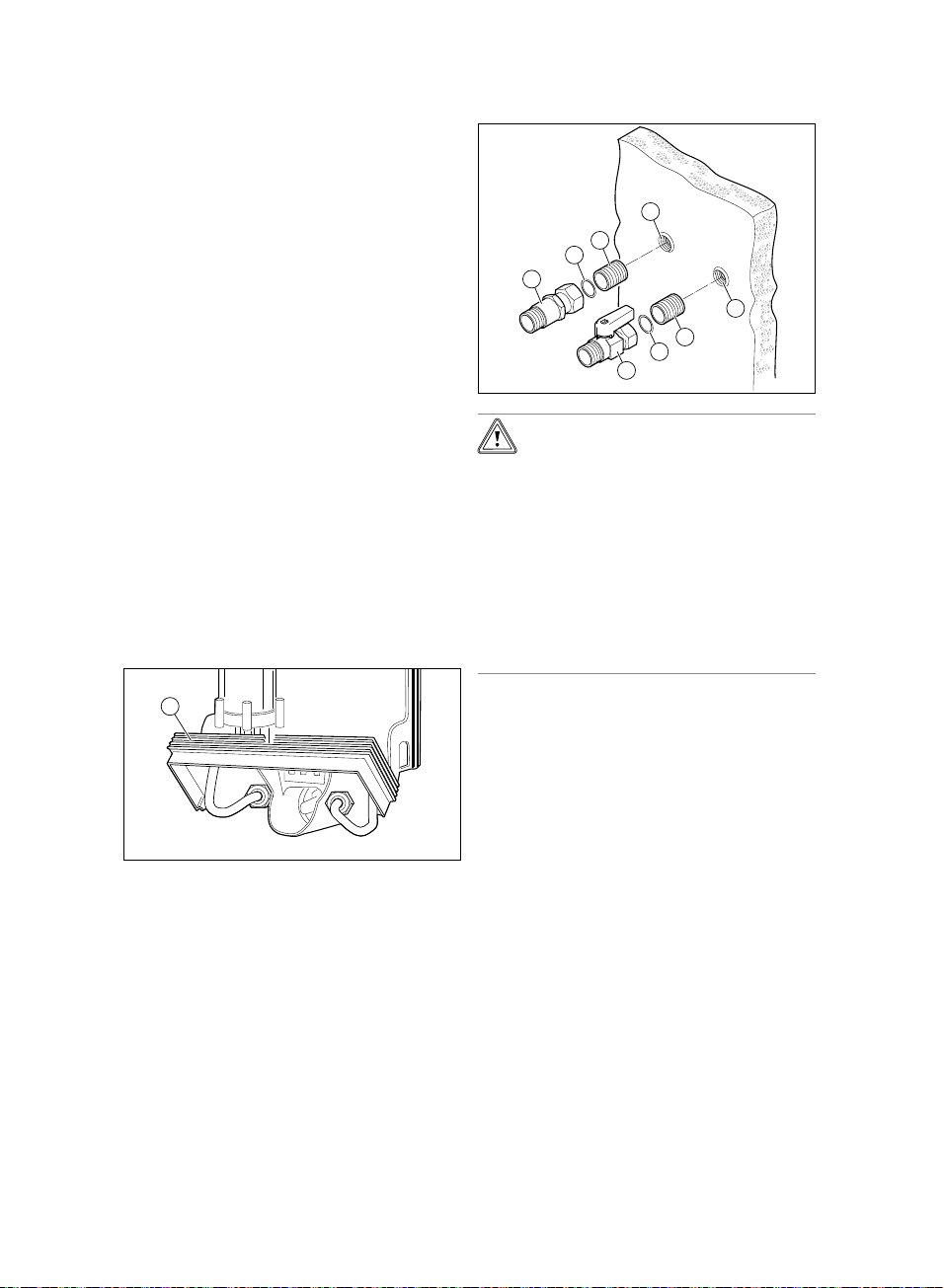

5.1 Kaltwasser-
und Warmwasseranschluss
montieren
1. Beachten Sie zur Montage der Was-
seranschlüsse:
–Ein Sicherheitsventil in der Kaltwas-
serleitung ist nicht erforderlich.
–Alle Kalt- und Warmwasserleitun-
gen können aus Stahl, Kupfer oder
Kunststoff bestehen.
–Das Produkt muss dauerhaft an fes-
tinstallierte Wasserleitungen an-
geschlossen werden. Es darf nicht
temporär an Schlauchleitungen an-
geschlossen werden.
–An den Kaltwasseranschluss des
Produkts darf keine Wasserzulei-
tung von einem anderen Wasserer-
wärmungssystem angeschlossen
werden.
–An den Warmwasseranschluss des
Produkts dürfen nicht direkt Wasser-
hähne oder ähnliches angeschlos-
sen werden.
1
2. Um die Montage des Wasseranschlus-
ses zu vereinfachen, kann der untere
Teil des Produktrahmens nach oben
geklappt werden (1).
–Klapprahmen nicht entfernen.
1
2
3
4
7
6
3
5
Vorsicht!
Beschädigungsgefahr durch
Undichtigkeiten!
Mechanische Spannungen an
Anschlussrohren können zu
Undichtigkeiten und dadurch zu
Schäden am Produkt führen.
▶Vermeiden Sie mechanische
Spannungen an Anschluss-
rohren!
3. Hanfen Sie beide Doppelnippel (2)
und (6) ein und verschrauben Sie die
Doppelnippel mit den Anschlüssen in
der Wand (1) und (7).
4. Legen Sie die Dichtungen (3) in die
Überwurfmuttern des Kaltwasser- (4)
und des Warmwasseranschlusses (5).
5. Verschrauben Sie das Kaltwasser-An-
schlussstück (4) mit dem Doppelnip-
pel (2) des Kaltwasseranschlusses in
der Wand (1).
6. Verschrauben Sie das Warmwasser-
Anschlussstück (5) mit dem Doppelnip-
pel (6) des Warmwasseranschlusses in
der Wand (7).
7. Legen Sie eine Dichtung in die Über-
wurfmutter des geräteseitigen Warm-
wasseranschlusses.

5 Installation
16 Installationsanleitung electronicVED 0020288451_00
Vorsicht!
Beschädigungsgefahr durch
verstopfte Rohre aufgrund
von Fremdkörpern im Was-
ser.
Das Produkt darf nicht ohne
Sieb im Kaltwassereingang
betrieben werden.
▶Wenn Sie den Kaltwasser-
anschluss montieren, dann
installieren Sie das mitgelie-
ferte Filtersieb im Kaltwas-
sereingang des Produkts.
8. Verschrauben Sie die Gerätean-
schlüsse mit den Kalt- und Warmwas-
seranschlüssen.
9. Klappen Sie den unteren Teil des
Produktrahmens bis zum Einrasten
zurück.
5.2 Durchflussbegrenzer 12l /min
installieren (optional)
A
B
▶Installieren Sie den Durchflussbegren-
zer wie dargestellt.
5.3 Produkt elektrisch anschließen
1. Beachten Sie bei der Elektroinstallation
die Angaben auf dem Typenschild.
2. Erfüllen Sie die nachfolgenden Anfor-
derungen:
–Das Produkt muss über einen festen
Anschluss installiert werden.
–Der feste Anschluss muss bauseits
allpolig über eine Trennvorrichtung
mit mindestens 3 mm Kontaktöff-
nung abschaltbar sein (z. B. durch
einen Leitungsschutzschalter).
–Das Produkt muss an den Schutzlei-
ter angeschlossen werden.
–Bei Verwendung der unteren Kabel-
durchführung kann die werksseitig
oben montierte Netzanschluss-
klemme für den elektrischen An-
schluss in den unteren Teil verlegt
werden.
5.3.1 Elektrischen Anschluss oben
durchführen
L1 L2 L3
2
1
1. Führen Sie das Anschlusskabel durch
die obere Kabeldurchführung (2).
2. Schließen Sie die einzelnen Phasen
an L1, L2, und L3 der Netzanschluss-
klemme (1) an.
3. Schließen Sie den Schutzleiter PE an
an.

Inbetriebnahme 6
0020288451_00 electronicVED Installationsanleitung 17
5.3.2 Elektrischen Anschluss unten
durchführen
L1 L2 L3
3
2
1
1. Führen Sie das Anschlusskabel durch
die untere Kabeldurchführung (3).
2. Schrauben Sie die Netzanschluss-
klemme (1) ab.
3. Verlegen Sie die Netzanschluss-
klemme einschließlich der internen
Kabel an die untere Position (2) im
Produkt.
4. Schrauben Sie die Netzanschluss-
klemme an der unteren Position fest.
5. Prüfen Sie, ob die Kabel der Netz-
anschlussklemme korrekt verlegt sind.
6. Schließen Sie die einzelnen Phasen
an L1, L2, und L3 der Netzanschluss-
klemme an.
7. Schließen Sie den Schutzleiter PE an
an.
5.3.3 Optionales Lastabwurfrelais
installieren
Bei Bedarf kann dem Produkt ein handels-
übliches Lastabwurfrelais vorgeschaltet
werden. Das Relais hat die Aufgabe, wäh-
rend der Warmwasserzapfung durch das
Produkt andere Stromverbraucher aus-
zuschalten, damit die Hausinstallation
nicht überlastet wird. Das Lastabwurfre-
lais muss folgende Kriterien erfüllen:
–Anzugsstrom < 15 A
–Dauerstrom > 50 A
▶Installieren Sie das Lastabwurfrelais in
den Außenleiter L2.
▶Wenn das Produkt ein Austauschpro-
dukt ist, dann tauschen Sie auch das
Lastabwurfrelais.
6 Inbetriebnahme
6.1 Produkt blasenfrei zapfen
Vorsicht!
Beschädigungsgefahr durch
Trockenbrand der Heizdrähte
Luftpolster in den Rohren kön-
nen bei Inbetriebnahme zu Tro-
ckenbrand der Heizdrähte füh-
ren.
▶Zapfen Sie das Produkt vor
Inbetriebnahme blasenfrei.
1. Schalten Sie das Produkt spannungs-
frei.
2. Öffnen Sie das Kaltwasser-Absperr-
ventil in der Kaltwasserleitung.
3. Öffnen Sie das Warmwasser-Absperr-
ventil für mindestens einen Minute.
4. Schließen und öffnen Sie mehrfach
das Warmwasser- Zapfventil.
Hinweis
Ein zusätzliches Entlüften im
Normalbetrieb ist nicht mehr
notwendig.

6 Inbetriebnahme
18 Installationsanleitung electronicVED 0020288451_00
1
5. Drücken Sie den Sicherheitsschal-
ter (1).
6.2 Produktverkleidung anbringen
E
C
A
D
X9
B
Wenn das Kabel für den Temperaturwäh-
ler nicht auf die Elektronik gesteckt ist,
dann kann die Elektronik die Leistung nicht
regulieren. Die Auslauftemperatur beträgt
30 °C.
▶Bringen Sie die Produktverkleidung an
wie dargestellt.
Hinweis
Prüfen Sie, ob die Produktver-
kleidung korrekt montiert ist.
6.3 Produktverkleidung um 180°
gedreht anbringen
B
DE
A
C
180°
▶Demontieren Sie das Bedienfeld von
der Produktverkleidung.
▶Drehen Sie die Produktverkleidung um
180 °.
▶Montieren Sie das Bedienfeld in die
Produktverkleidung.
▶Bringen Sie die Produktverkleidung an.
(→Seite 18)
