Vallone quad 5100-80-0030-MW Manual

quad
TECHNISCHE INFORMATIONEN
TECHNICAL INFORMATION
Wandhängendes Tiefspül-WC
Wall-hung washdown WC

2V.2022.12.1
quad
ARTIKELNUMMER
ITEM NUMBER
BESCHREIBUNG
DISCRIPTION
MASSE
DIMENSIONS
GEWICHT
WEIGHT
WEISS MATT 5100-80-0030-MW
WHITE MATT
SCHWARZ MATT 5100-80-0030-MB
BLACK MATT
WANDHÄNGENDES TIEFSPÜL-WC,
SPÜLRANDLOS, KERAMIK
WALL-HUNG WASHDOWN WC,
RIMLESS, CERAMIC
550 X 350 X 370 MM
25,5 KG
PRODUKTINFORMATIONEN
PRODUCT INFORMATION
ZUSÄTZLICH ERFORDERLICHES PRODUKT
ADDITIONAL REQUIRED PRODUCT
WC SITZ
WEISS MATT 5100-80-0031-MW
WHITE MATT
SCHWARZ MATT 5100-80-0031-MB
BLACK MATT
LIEFERUMFANG
SCOPE OF DELIVERY
WC
WC
BEFESTIGUNGSKIT
FASTENING KIT
STREUSIEB
STRAINER

3V.2022.12.1
quad
Alle Maße in Millimetern. Produktionstoleranzen vorbehalten.
All dimensions in millimeters. Production tolerances reserved.

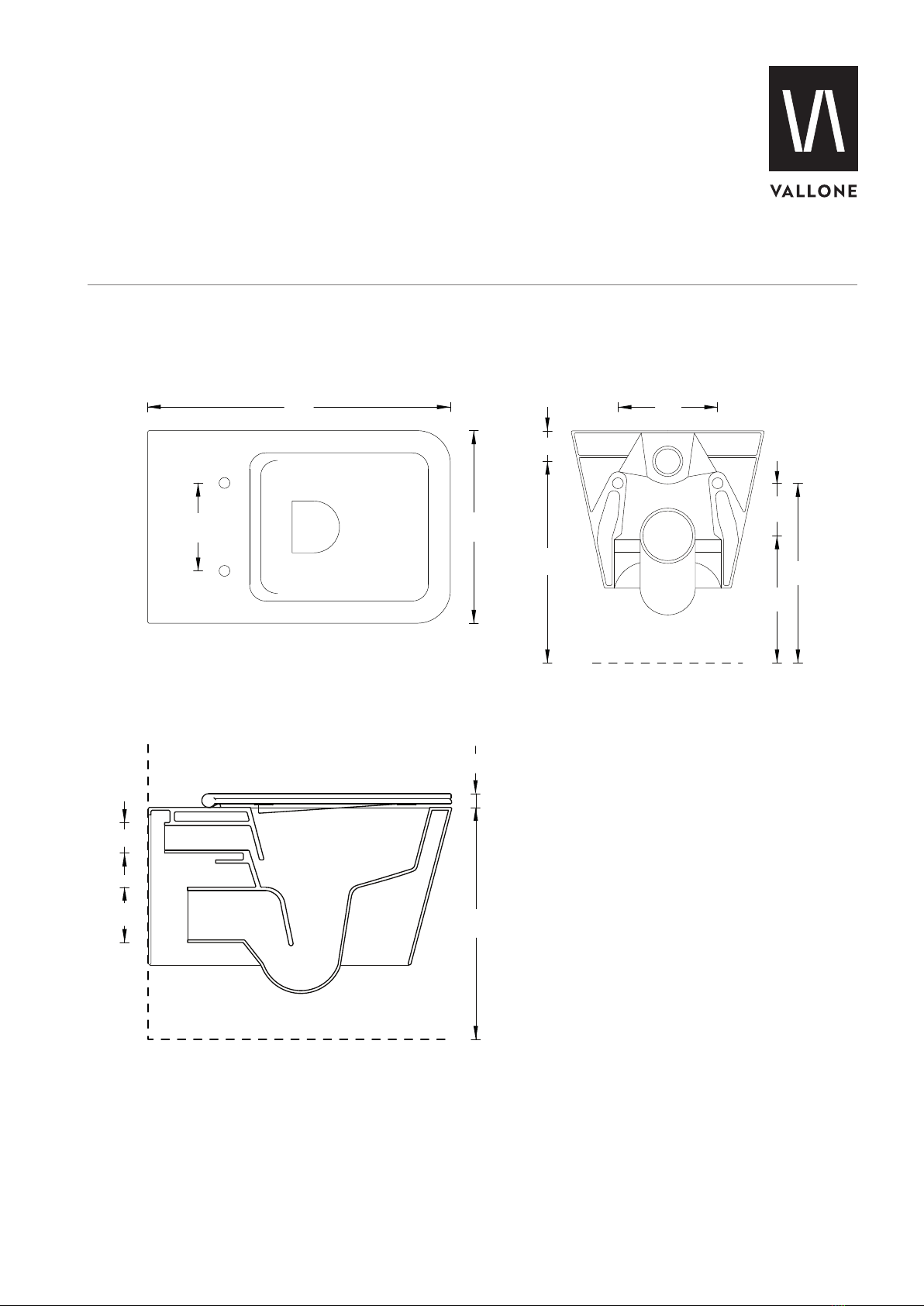

MASSZEICHNUNG
DIMENSIONAL DRAWING
350
550
55365
100230
330
180
55
35
100
420
180

4V.2022.12.1
quad
• Die Installation darf nur von geschultem Fachpersonal unter Be-
rücksichtigung der Montageanleitung und den allgemein an-
erkannten Regeln der Technik (a.a.R.d.T.) durchgeführt werden.
Nach erfolgter Installation ist die Montageanleitung dem Endan-
wender auszuhändigen.
• Um eine korrekte Funktion des Produktes zu gewährleisten,
müssen die Anweisungen und Schritte der Montageanleitung be-
folgt werden. Das WC ist so zu installieren wie in der
Montageanleitungen angegeben.
• Offensichtliche Schäden am Produkt sind vor der Installation zu
reklamieren. Nach der Installation kann die Reklamation offensicht-
licher Schäden nicht mehr berücksichtigt werden.
• Installation may only be carried out by trained technical staff
and in compliance with the installation instructions and the
generally recognised rules of technology (a.a.R.d.T.). After suc-
cessful installation, the installation instructions must be handed
over to the end user.
• To ensure correct functioning of the product, the instructions
and steps in the installation instructions must be observed. WCs
must be installed as specified in the installation instructions.
• Obvious damage to the product must be reported before instal-
lation. Complaints about obvious damage can no longer be
considered after installation.
VOR DER INSTALLATION IST FOLGENDES ZU BEACHTEN:
!
• Vor der Installation ist zu prüfen, ob alle Teile des Lieferumfangs
vorliegen und das Produkt vollständig ist.
• Scharfkantiges Werkzeug sowie schmutziges Arbeitsmaterial
sollten nicht auf dem Produkt abgelegt werden.
• Die einzelnen Komponenten des Produktes oder das Produkt
selbst dürfen nicht verändert oder modifiziert werden. Wir über-
nehmen keine Gewährleistung für Modifikationen und weisen
darauf hin, dass auch die gesetzliche Gewährleistung durch eine
Modifikation des Produktes eingeschränkt oder vollständig auf
gehoben werden kann.
• Die Montageanleitung ist vom Endanwender aufzubewahren.
• Sharp-edged tools as well as dirty working material should not
be placed on the product.
• Before installation, make sure that all parts of the scope of deliq
very are included and that the product is complete.
• The individual components of the product or the product itself
must not be changed or modified. Modifications of the product
are not covered by any warranty and the legal warranty may also
be limited or completely voided due to a modification.
• The installation instructions must be kept by the end user.
PLEASE TAKE NOTE OF THE FOLLOWING BEFORE INSTALLATION:
HINWEISE ZUR MONTAGE
NOTES ON ASSEMBLY

5V.2022.12.1
quad
MONTAGEANLEITUNG
INSTALLATION INSTRUCTION

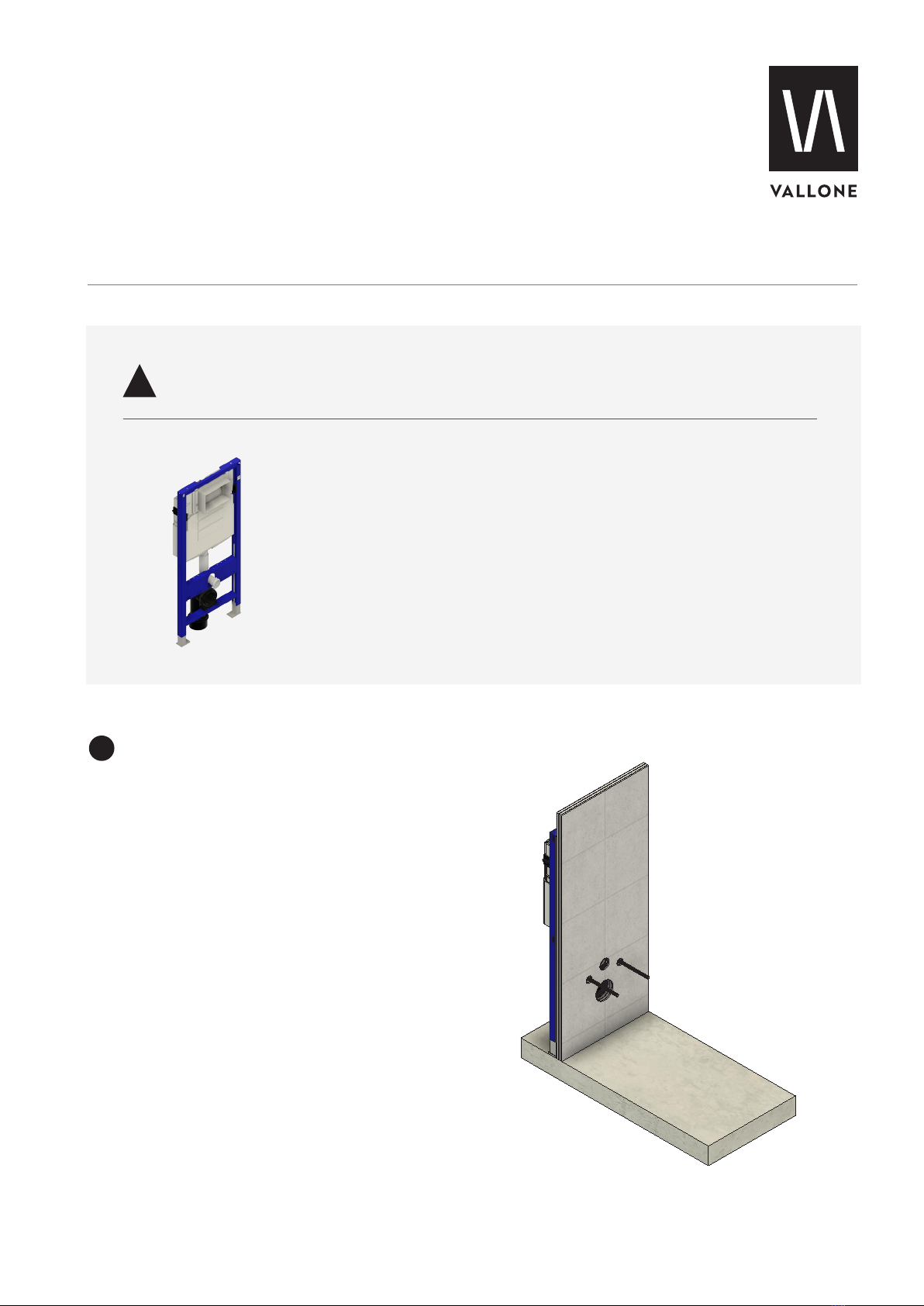

Beginnen Sie die Montage mit einem vorbereiteten
Spülkasten und einem fertig angelegtem Fliesenspiegel.
Schützen Sie den Boden und das WC selbst mit dem
Auslegen einer Schutzfolie oder Decke.
Start the installation with a prepared mounting rack and
ready laid tiles. Protect the floor and the toilet itself with
the laying of a protective film or blanket.
1
BITTE BEACHTEN SIE:
PLEASE NOTE:
!
Für eine einfache und schnelle Montage des
WC QUAD empfehlen wir unverbindlich die Ver-
wendung eines GEBERIT Unterputzspülkastens.
VALLONE® empfiehlt das Produkt:
Geberit Duofix Element für Wand-WC, 112 cm,
mit Sigma UP Spülkasten 12 cm
Artikel: 111.300.00.5
For easy and quick installation of the WC
QUAD, we recommend non-binding using a
GEBERIT concealed cistern. VALLONE® recom-
mends the product:
Geberit Duofix element for wall-mounted WC,
112 cm, with Sigma concealed cistern 12 cm
Article: 111.300.00.5

6V.2022.12.1
quad
Überprüfen Sie den Abstand der Flächen A und B zuein-
ander, wie in der Skizze gezeigt. Dieser Abstand wird im
Folgenden mit X beschrieben.
Check the distance between surfaces A and B as shown
in the sketch. This distance is described by X in the
following.
X
AB
Falls nötig, kürzen Sie die Gewindebolzen des Montage-
gestells ein. Die überstehende Länge der Gewindestan-
gen soll X -8 mm betragen.
If necessary, shorten the threaded bolts of the mounting
rack. The protruding length of the threaded rods should
be X -8 mm.
Schrauben Sie die beiden Bolzen des Befestigungs-Sets
auf die Gewindestangen. Der Abstand zwischen der
Rückseite des Bolzens und der Vorderkante der Fliesen
beträgt den Wert X - 33 mm. Achten Sie darauf, dass
die Öffnungen der Bolzen nach unten zeigen.
Screw the two bolts of the fixing set onto the threaded
rods. The distance between the back of the bolt and the
front edge of the tiles is the value X -33 mm. Make sure
that the openings of the bolts point downwards.
X - 8 mm
X - 33 mm

7V.2022.12.1
quad
MONTAGEANLEITUNG
INSTALLATION INSTRUCTION
Positionieren Sie die Montagehalter des Befestigungs-
Sets so auf der Innenseite des WCs, dass sie in der dafür
vorgesehenen Aussparung Platz finden.
Position the mounting brackets of the fixing set on the
inside of the WC so that they fit into the recess provided.
Setzen Sie die beiden roten Hülsen auf der Rückseite des
WCs in die Montagelöcher.
Place the two red sleeves on the back of the WC in the
mounting holes.
Durch Anpressen der beiden roten Hülsen fixieren Sie
den Montagehalter.
Connect the mounting bracket with the red sleeves by
pressing them together.
CLICK!

8V.2022.12.1
quad
MONTAGEANLEITUNG
INSTALLATION INSTRUCTION

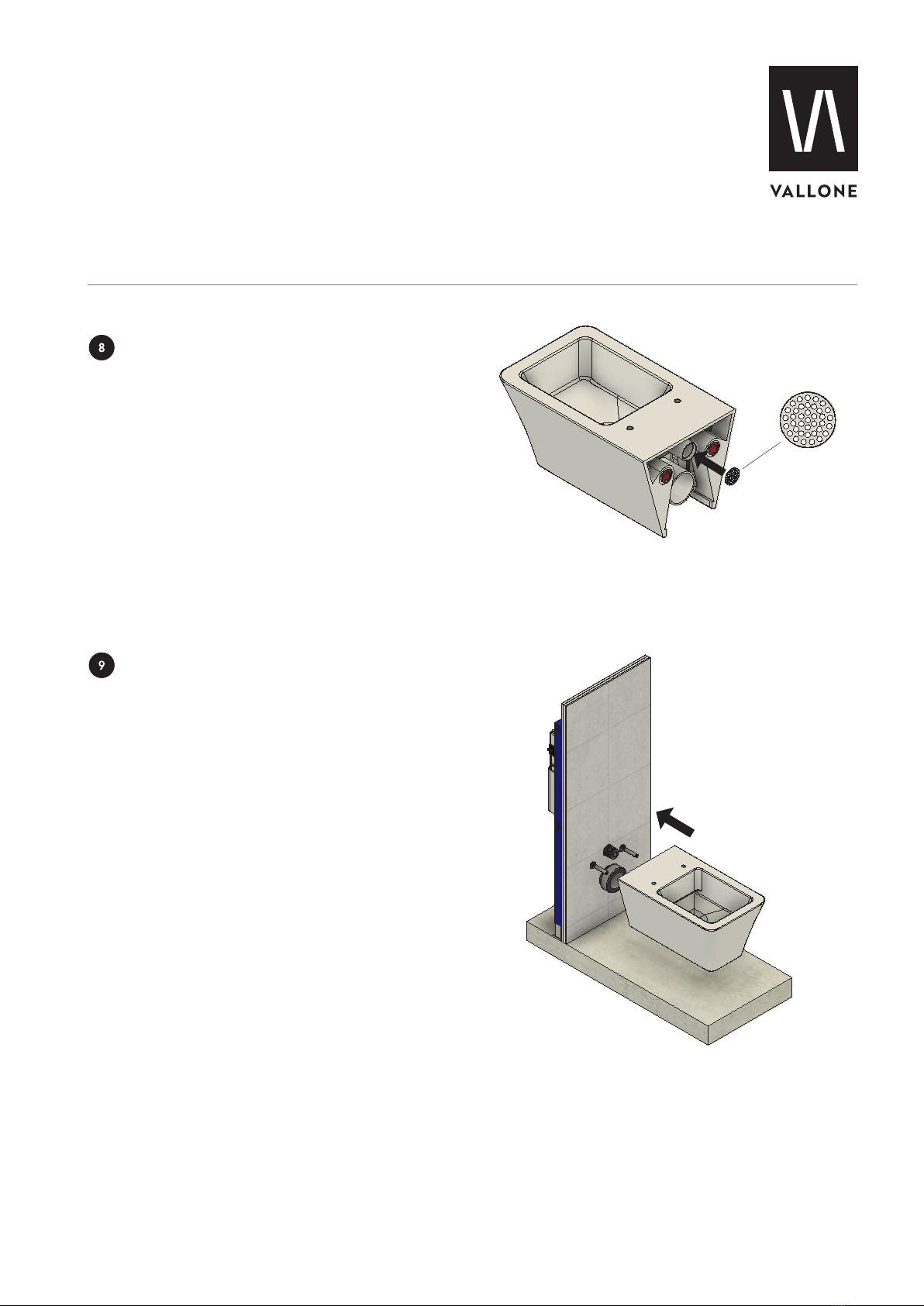

Setzen Sie das Streusieb in den Wasserzulauf des WCs.
Bei der Funktionsprüfung des WCs kann dieses bei zu
geringer Spülwassermenge wieder entnommen werden.
Place the strainer in the water inlet of the WC. During the
functional test of the WC, this can be removed again if
the flushing water quantity is too low.
Setzen Sie nach erfolgter Anpassung der Zu- und Ab-
wasserleitung (Anschluss-Set) das WC auf die Monta-
gebolzen. Achten Sie darauf, dass die Montagebolzen
hörbar im WC einrasten.
After adjusting the supply and waste water lines (con-
nection set), place the WC on the mounting bolts. Make
sure that the mounting bolts audibly engage in the WC.
CLICK!

9V.2022.12.1
quad
MONTAGEANLEITUNG
INSTALLATION INSTRUCTION

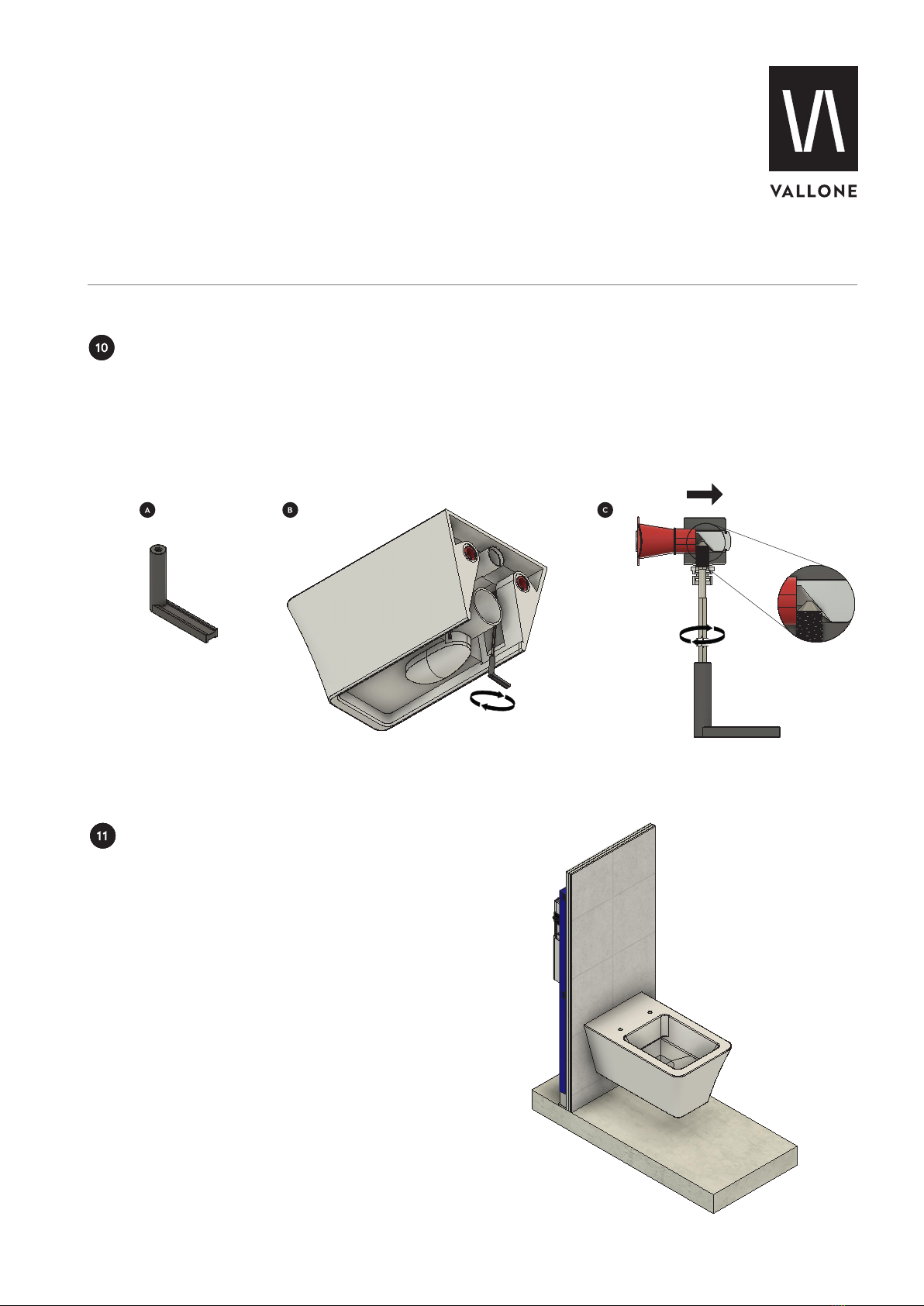

Nutzen Sie den schwarzen Kunststoff-Schlüssel (A), um
die Verlängerungen der Montagehalter zu rotieren (B).
Durch das Drehen im Uhrzeigersinn fixieren Sie das WC
an der Wand (C).
Use the black plastic key (A) to rotate the mounting
bracket extensions (B). Turn clockwise to fix the WC to
the wall (C).
max. 6 Nm
Überprüfen Sie den festen Sitz des WCs an der Wand
und die einwandfreie Spülleistung des WCs. Sollten die
Spülwassermenge zu gering sein, kehren Sie zu Schritt 8
der Anleitung zurück. Je nach verwendetem Spülsystem
kann das Spülverhalten variieren.
Check that the WC is firmly seated on the wall and that
it flushes properly. If the flushing water quantity is too
low, return to step 8 of the instructions. Depending on
the flushing system used, the flushing performance may
vary.

10V.2022.12.1
quad
MONTAGEANLEITUNG
INSTALLATION INSTRUCTION
Versiegeln Sie das WC nach erfolgreicher Funktionsprü-
fung mit einer dauerelastischen Wartungsfuge.
Seal the WC with a permanently elastic maintenance
joint after successful functional testing.
