Valor H6 1400M User manual

1
Description of System
The model listed above has been designed to accommo-
date the installation of this air circulation fan.
Operated via the remote control handset and having
variable speed control, the fan is designed to boost the
natural convection through the heater; this may be a
desirable feature dependent on the fireplace location
and room layout.
It is preferable to install the circulating fan before
completing the heater installation, although it may
also be retrofitted at a later date. A junction box and
receptacle for powering accent lighting are supplied
as standard equipmentwith the 1400M fireplace. This
optional 1495CK Circulating Fan Kit is intended to utilize
the same power supply as the accent lighting. Therefore
a separate power supply is not required.
Ensure the power for the accent lighting has been in-
stalled before proceeding. Otherwise, see the fireplace’s
Installation Manual to set it up.
1495CFK Circulating Fan Kit
Approved for use with Valor fireplace models 1400M only
4009243-01
© 2022, Miles Industries Ltd. All rights reserved.
Retrofitting the fan after the fireplace installation is com-
pleted will require disconnecting the gas and removing
the burner module and gas train from the fireplace.
The fan is designed to operate on and off automatically
when the burner comes on and off. The fan speed can
be controlled from the remote control handset. There
are four speeds available. The fan, if turned on, will start
approximately 4 minutes after lighting the fireplace and
will continue to run for approximately 10 minutes after
the burner is shut off, and the control valve has rotated
all the way to “OFF”. The fan will operate at the speed
last selected by the user.
Electrical Requirements
The fan kit requires a power supply of 120 Volts,
1 phase, 60 Hz. Full load current is less than 1 amp.
INSTALLATION MANUAL
H6 1400M
WARNING
If these instructions are not followed
exactly, a fire or explosion may result
causing property damage, personal
injury or loss of life.
WARNING
Live wiring must terminate within
a junction box. A junction box is
supplied with the fireplace.
WARNING
The power supply must be installed
and grounded in accordance with
local codes, or in the absence of local
codes, with current Canadian Electrical
Code CSA C22.1, or, in the USA the
National Electrical Code ANSI/NFPA70
latest edition.
NOTE
This kit must be installed or serviced by
a qualified installer, service agency or
gas supplier. These instructions are to
be used in conjunction with the main
installation instructions for the above
listed fireplace models.

2
Fan Kits Components
The complete 1495CFK kit contains the following:
• Fan assembly, motor unit on mounting plate
• Control wire, Fan to V-module
• Hex nuts (2)
• Adhesive cable retainer
• Wiring diagram label
2. Remove burner module to access fan location.
a. Remove the cover panel surrounding the burner
(4 screws).
b. Remove the rear baffle (6 screws).
c. Remove the burner by undoing 2 screws and
pulling the burner gently forward, then up to
disengage it.
d. With great care for all its attachments, remove
the burner module plate (12 screws).
Note: The gasket may adhere and make it
difficult to remove.
Kit 1495CFK (as supplied)
Fixing nuts (2)
4001517
Wiring
diagram
4009245
Fan assembly
4004497 on
Mounting plate
4003979
Adhesive
cable
retainer
4000536
Relay to
blower
cable
4004494
MODEL 1495CFK
CIRCULATINGFAN KIT
120VAC, 60 HZ, LESS THAN 1 AMP
MANUFACTUREDBY
MILES INDUSTRIES LTD.
NORTH VANCOUVER,BC, CANADA
4009245/01
GROUNDWIRE SCRE WED TO BLOWER
BLOWERMOUNTING PLATE
ACCENT
LIGHTING
(SHIPPED
WITH
FIREPLACE)
NOTE- ALL WIRING IS SPECIFIC TO THIS KIT
ANDSHOULD ONLY BE REPLACED WITH
ORIGINALEQUIPMENT WIRING FROM
THEMANUFACTURER.
300mm LENGTH BLOWER
MOLEX
CONNECTORS
REMOTECONTROL
RECEIVER
(SHIPPEDWITH
FIREPLACE)
V-MODULECONTROL
(SHIPPEDWITH FIREPLACE)
JUNCTIONBOX WITH RECEPTACLE
WITHINFIREPLACE
(SHIPPEDWITH FIREPLACE) POWERCORD
(SHIPPEDWITH
FIREPLACE)
MODEL 1495CFK
CIRCULATINGFAN
KIT
120VAC, 60 HZ,
LESSTHAN 1 AM
P
MANUFACTUREDBY
MILES INDUSTRIE
S LTD.
NORTH VANCOUVER
, BC, CANADA
4009245/01
GROUNDWIRE SCREWE
DTO BLOWER
BLOWERMOUNTING PL
ATE
ACCENT
A
LIGHTING
(SHIPPED
(
WITH
W
FIREPLACE)
F
NOTE- ALL WIRING
ISSPECIFIC TO THI
SKIT
ANDSHOULD ONLY BE
REPLACED WITH
ORIGINALEQUIPMENT
WIRING FROM
THEMANUFACTURER.
300mm LENGTH BLOW
ER
MOLEX
CONNECTORS
REMOTECONTROL
RECEIVER
(SHIPPEDWITH
FIREPLACE)
FIREPLACE)
V-MODULECONTROL
(SHIPPEDWITH FIREPLACE)
JUNCTIONBOX WITH RE
CEPTACLE
JUNCTIONBOX WITH RE
WITHINFIREPLACE
ACE)
(SHIPPEDWITH FIREPLA
POWERCORD
(SHIPPEDWITH
FIREPLACE)
Remove Burner and Module Plate
We highly recommend to install this fan kit at the same
time as the fireplace.
1. Unpack the fan contents and ensure you have all
the items shown above, as well as electrical wiring
coming to the fireplace.
NOTE
This fan is powered by the V-module which is
already supplied for the accent lighting on the H6
fireplace. Ensure power has been provided before
proceeding with installation of this kit.

3
4. If necessary, thread the power cord around the back
of the firebox post as indicated.
5. Plug the power cable into the receptacle—only after
the other connections mentioned earlier are
complete! An green LED light indicates the
V-module is powered..
6. Test the fan operation before reinstalling the
burner. See “Test Fan Operation” on page 4 .
7. Use the self-adhesive wire clamp provided to secure
the cable between the fan and the control module
to the base of the fireplace.
Install Fan Into Fireplace
The V-module, power cord and junction box should
already be installed in the firebox as part of the
standard accent lighting supplied with the fireplace. If
not, see the fireplace’s installation manual for details on
how to install them.
The V-module will also control the fan. First ensure
power is disconnected from the V-module by unplugging
it from the junction box.

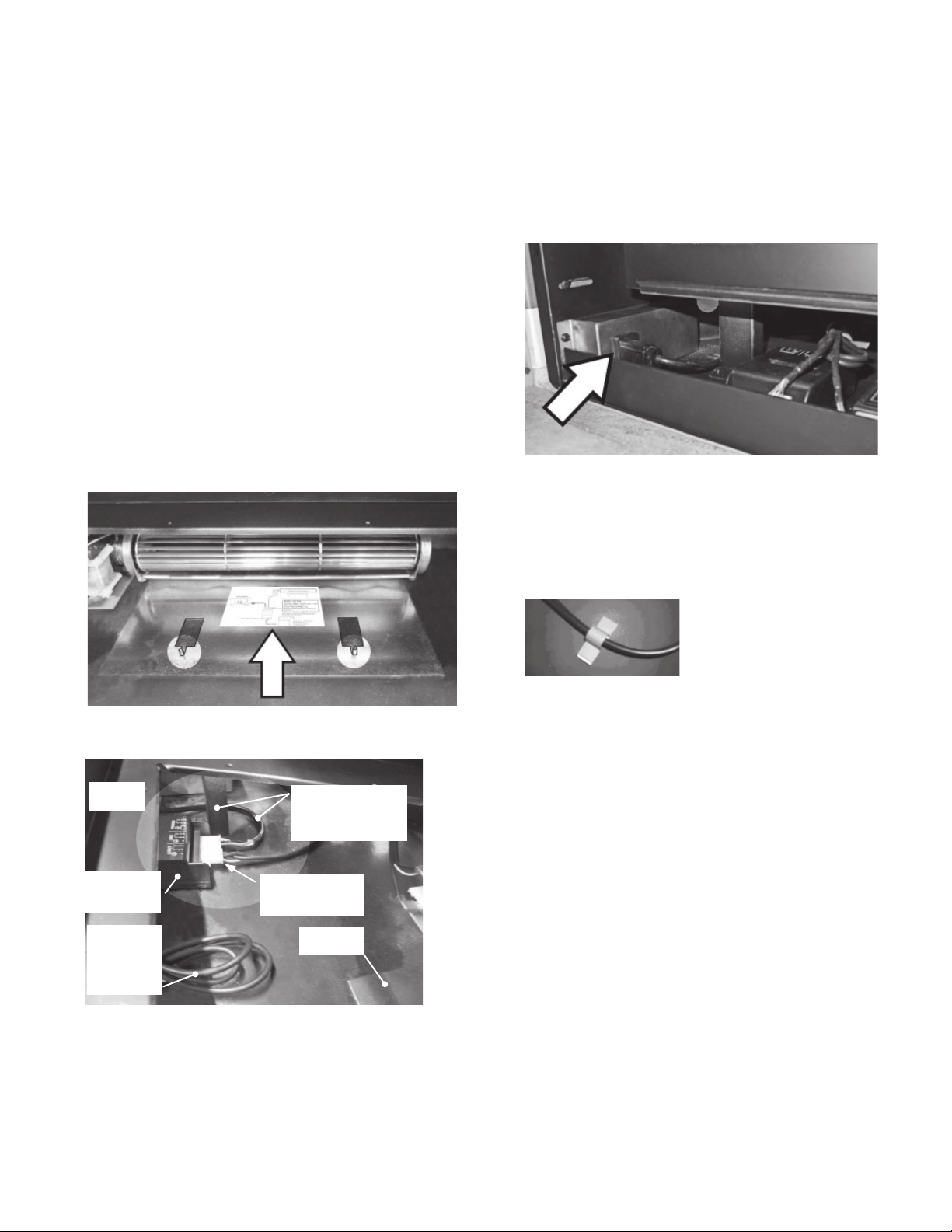

1. Install the fan into the fireplace.
a. Slide the fan inside the fireplace case and push
it as far back as possible so that the threaded
studs at the bottom of the fireplace fit tight
against the end of the slots in the fan mounting
plate.
b. Secure the plate with two nuts provided.
2. Apply provided self-adhesive wiring diagram label
to the fan mounting plate between its fixing studs.
3. Plug the fan relay cable into the “FAN” terminal of
the V-module.
Front of
fireplace
Power cord around
back of firebox post
Fan control
module
(v-module)
Plug fan relay cable
to control module
Control
module
wire to
receiver
Fan
mounting
plate
View looking left from inside firebox (burner
module plate removed). Fan control module
(v-module), power cord and fan control module
wire provided with the fireplace.

4
Regular Operation
The instructions to operate the fan are included in the
Remote Control Operation section of the Installation
Manual and the Homeowner’s Manual supplied with the
fireplace.
Generally the fan, when switched on, will start 4 minutes
after the burner comes on and will turn off 10 minutes
after the burner turns off and the control knob as
rotated all the way to “OFF”.
Note: The fan will continue running if the burner is shut
off but the burner control knob has not yet rotated all
the way to the “OFF” position).
Note: Regardless of the displayed speed, the fan will
start on High speed and return to the displayed speed
within 4 seconds.
Re-install Module Plate and Burner
Re-install the fireplace’s components in reverse order
from which they have been removed, using the same
screws to secure each components. See step 2 of this
manual to reference each of the fireplace’s components.
Pay careful attention to all pipes and wires under the
module plate to ensure they are not damaged in the
process of re-installation.
Test Fan Operation
The fan is normally operated by the remote control sys-
tem when the fireplace is functioning. To test the opera-
tion of the fan after the connections have been made, it
is not necessary to have the fireplace operating.
Add two 1.5 V AAA batteries to the remote control
handset and synchronize the handset to the receiver if it
has not been done yet—see the Installation Manual
supplied with the fireplace.
On the remote handset’s display, the icon
represents the fan and the bars at the bottom
represents the speed. The fan has four speed settings.
One bar is start/low, four bars is high. No bar is off.
To turn the fan ON:
1. On the handset, press and hold until flashes.
2. Press to increase or to decrease fan speed.
3. To confirm setting, either press or wait. is
displayed.
To turn the fan OFF:
Press until all 4 speed level bars disappear.
Fan ON
with speed
indicator
Fan button
PM
PM
SLOWER,
TO OFF
FASTER

5
MODEL 1495CFK
CIRCULATING FAN KIT
120 VAC, 60 HZ, LESS THAN 1 AMP
MANUFACTURED BY
MILES INDUSTRIES LTD.
NORTH VANCOUVER, BC, CANADA
4009245/01
GROUND WIRE SCREWED TO BLOWER
BLOWER MOUNTING PLATE
ACCENT
LIGHTING
(SHIPPED
WITH
FIREPLACE)
NOTE - ALL WIRING IS SPECIFIC TO THIS KIT
AND SHOULD ONLY BE REPLACED WITH
ORIGINAL EQUIPMENT WIRING FROM
THE MANUFACTURER.
300 mm LENGTH BLOWER
MOLEX
CONNECTORS
REMOTE CONTROL
RECEIVER
(SHIPPED WITH
FIREPLACE)
V-MODULE CONTROL
(SHIPPED WITH FIREPLACE)
JUNCTION BOX WITH RECEPTACLE
WITHIN FIREPLACE
(SHIPPED WITH FIREPLACE) POWER CORD
(SHIPPED WITH
FIREPLACE)
WARNING
Electrical Grounding Instructions
This fireplace is equipped with a
three-prong (grounded) plug for your
protection against shock hazard and
must only be plugged directly into
a properly grounded three-prong
receptacle. Do not cut or remove the
grounded prong from this plug.
Wiring Diagram
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com

6
Ventilateur de circulation d’air 1495CFK
Certifié pour usage avec les foyers Valor 1400M seulement
GUIDE D’INSTALLATION
H6 1400M
Description du système
Le modèle de foyer mentionné ci-dessus a été conçu
pour permettre l’installation de ce ventilateur de circula-
tion d’air.
Ce ventilateur à vitesses variables fonctionnant à l’aide
de la télécommande est conçu pour augmenter la con-
vection naturelle du foyer; cette option peut être sou-
haitable selon l’emplacement du foyer.
Il est préférable d’installer le ventilateur en même
temps que le foyer quoique cela puisse être fait à une
date ultérieure. Un boîtier de raccordement avec prise
alimentant l’éclairage d’ambiance sont fournis avec le
foyer 1400M en équipement de série. Ce ventilateur
1495CFK optionnel est conçu pour être branché au
même système électrique que l’éclairage d’ambiance.
Donc, il n’est pas nécessaire d’avoir un boîtier élec-
trique séparé pour le ventilateur. Assurez-vous que
l’alimentation électrique soit installée au foyer pour
l’éclairage d’ambiance avant de procéder à l’installation
du ventilateur.
Si le ventilateur est installé à une date ultérieure à
l’installation du foyer, l’alimentation de gaz devra être
coupée et le module du brûleur devra être enlevé pour
avoir accès à l’espace requis pour le ventilateur.
Le ventilateur fonctionne automatiquement avec le
brûleur. La fonction et la vitesse du ventilateur sont
sélectionnées et programmées avec la manette de la
télécommande. Le ventilateur a quatre vitesses. Il dé-
marre toujours en vitesse maximale et s’ajuste ensuite à
la vitesse programmée. Il entre en fonction approxima-
tivement 4 minutes après que le brûleur soit allumé et
continue de fonctionner pour 10 minutes après que le
brûleur soit éteint et lorsque le bouton de contrôle sur
la soupape est en position “OFF”.
Exigences électriques
Le ventilateur doit être branché dans une prise de
courant de 120 Volts, 1 phase, 60 Hz. L’intensité de la
charge pleine est de moins de 1 ampère.
AVERTISSEMENT
Si les instructions fournies dans le
présent guide ne sont pas suivies
à la lettre, un feu ou une explosion
pourraient résulter et causer des
dommages matériels, des blessures
ou la mort.
AVERTISSEMENT
Les fils électriques sous tension
doivent se terminer dans une boîte
de raccordement. Une boîte de
raccordement est fournie avec le
foyer.
AVERTISSEMENT
La prise de courant utilisée pour
brancher cet appareil doit être mise
à la terre conformément aux codes
locaux et, en l’absence de codes
locaux, elle doit être conforme à
l’édition courante du Code canadien de
l’électricité CSA C22.1, ou, aux États-
Unis, à l’édition courante du National
Electrical Code ANSI/NFPA70.
NOTE
Ce kit doit être installé et entretenu
par un installateur qualifié, une agence
de service certifiée ou un fournisseur
de gaz. Ces instructions doivent être
utilisées conjointement avec les
instructions d’installation des modèles
mentionnés ci-dessus.
© 2022, Tous droits réservés, Miles Industries Ltd.

7
Contenu du kit
La trousse du ventilateur 1495CFK contient :
• Ventilateur, sur la plaque de montage
• Câble, ventilateur au module de commande
(v-module)
• Écrous hex (2)
• Serre-fil adhésif
• Schéma des connexions adhésif
2. Enlevez le couvercle du brûleur (4 vis).
3. Enlevez la paroi arrière de la boîte de foyer (6 vis).
4. Enlevez le brûleur, détachant 2 vis le retenant; tirez
soigneusement le brûleur vers l’avant puis soulevez-
le pour le libérer.
5. En faisant très attention aux pièces qui y sont
ratachées, enlevez la plaque du brûleur (12 vis).
Note : Il se peut qu’elle soit un peu difficile à enlever
si son joint colle à la boîte de foyer.
Trousse 1495CFK (tel que fourni)
Écrous hex (2)
4001517
Schéma
connexions
4009245
Ventilateur
4004497
sur Plaque
de montage
4003979
Serre-fil
adhésif
4000536
Câble,
ventilateur
au module
commande
(v-module)
4004494
MODEL 1495CFK
CIRCULATINGFAN KIT
120VAC, 60 HZ, LESS THAN 1 AMP
MANUFACTUREDBY
MILES INDUSTRIES LTD.
NORTH VANCOUVER,BC, CANADA
4009245/01
GROUNDWIRE SCRE WED TO BLOWER
BLOWERMOUNTING PLATE
ACCENT
LIGHTING
(SHIPPED
WITH
FIREPLACE)
NOTE- ALL WIRING IS SPECIFIC TO THIS KIT
ANDSHOULD ONLY BE REPLACED WITH
ORIGINALEQUIPMENT WIRING FROM
THEMANUFACTURER.
300mm LENGTH BLOWER
MOLEX
CONNECTORS
REMOTECONTROL
RECEIVER
(SHIPPEDWITH
FIREPLACE)
V-MODULECONTROL
(SHIPPEDWITH FIREPLACE)
JUNCTIONBOX WITH RECEPTACLE
WITHINFIREPLACE
(SHIPPEDWITH FIREPLACE) POWERCORD
(SHIPPEDWITH
FIREPLACE)
MODEL 1495CFK
CIRCULATINGFAN
KIT
120VAC, 60 HZ,
LESSTHAN 1 AM
P
MANUFACTUREDBY
MILES INDUSTRIE
S LTD.
NORTH VANCOUVER
, BC, CANADA
4009245/01
GROUNDWIRE SCREWE
DTO BLOWER
BLOWERMOUNTING PL
ATE
ACCENT
A
LIGHTING
(SHIPPED
(
WITH
W
FIREPLACE)
F
NOTE- ALL WIRING
ISSPECIFIC TO THI
SKIT
ANDSHOULD ONLY BE
REPLACED WITH
ORIGINALEQUIPMENT
WIRING FROM
THEMANUFACTURER.
300mm LENGTH BLOW
ER
MOLEX
CONNECTORS
REMOTECONTROL
RECEIVER
(SHIPPEDWITH
FIREPLACE)
FIREPLACE)
V-MODULECONTROL
(SHIPPEDWITH FIREPLACE)
JUNCTIONBOX WITH RE
CEPTACLE
JUNCTIONBOX WITH RE
WITHINFIREPLACE
ACE)
(SHIPPEDWITH FIREPLA
POWERCORD
(SHIPPEDWITH
FIREPLACE)
Enlevez le brûleur et son module
Nous recommandons fortement d’installer ce
ventilateur en même temps que le foyer.
1. Déballez le contenu de la trousse et assurez-vous
d’avoir tous les articles montrés ci-contre de même
qu’une connexion électrique venant au foyer.
NOTE
Cette trousse fonctionne avec le module de
command (V-module) déjà fourni pour l’éclairage
d’ambiance sur le foyer H6. Assurez-vous que
le raccordement électrique est déjà fait avant
d’installer le ventilateur.

8
Devant
du foyer Cordon
d’alimentation
derrière patte de
la boîte de foyer
Module de
commande
(v-module)
Branchez câble
du ventilateur
au v-module
Fil du
module de
commande
vers le
récepteur
Plaque de
montage
Vu de l’intérieur de la boîte de foyer, vers la
gauche (plaque du brûleur enlevée). V-module,
cordon d’alimentation et fil au récepteur fournis
avec le foyer.
Installez le ventilateur dans le foyer.
Le module de commande (V-module), le cordon
d’alimentation et le boîtier de raccordement devraient
être déjà installés pour alimenter l’éclairage d’ambiance
fourni avec le foyer. Si ça n’est pas le cas, consultez le
Guide d’installation du foyer pour tous les détails de leur
installation.
Le V-module alimentera également le ventilateur. Tout
d’abord, assurez-vous que le v-module est débranché de
la prise de courant du foyer.
1. Installez le ventilateur dans le foyer.
a. Insérez le ventilateur au fond du foyer en le
poussant le plus en arrière possible de façon à
ce que les chevilles filetées du fond de la caisse
soient insérés le plus en avant possible dans les
fentes de la plaque de montage du ventilateur.
b. Fixez la plaque avec les écrous fournis
2. Appliquez le schéma des connexions autocollant
fourni sur la plaque de montage entre les chevilles
filetées.
3. Branchez le câble du ventilateur dans la borne “FAN”
du v-module.
4. Si nécessaire, faites passer le cordon électrique
derrière la patte avant de la boîte de foyer tel
qu’indiqué.
5. Branchez le cordon d’alimentation du ventilateur à
la prise trois broches de la boîte de raccordement—
seulement après que les autres connexions
mentionnées plus tôt aient été faites. Un témoin
DEL vert allumé sur le v-module confirmera son
alimentation électrique.
6. Vérifiez le fonctionnement du ventilateur avant de
réinstaller le brûleur. Voir “Vérifiez l’opération du
ventilateur” à la page 9.
7. Utilisez le serre-fil adhésif fourni pour fixer au fond
de la caisse du foyer le câble reliant le ventilateur au
module de commande.

9
Vérifiez l’opération du ventilateur
Normalement le ventilateur fonctionne à l’aide de la té-
lécommande lorsque le brûleur est allumé. Pour vérifier
les fonctions du ventilateur après l’avoir installé, il n’est
pas nécessaire de faire fonctionner le foyer.
Ajoutez deux piles 1.5 V AAA à la manette de
télécommande et synchronisez la manette au récepteur
si cela n’a pas encore été fait—consultez le Guide
d’installation fourni avec le foyer.
Sur l’écran de la manette, l’icône représente le
ventilateur et les barres en bas représentent sa vitesse.
Le ventilateur a quatre vitesses. Une barre indique
la mise en marche et la basse vitesse, quatre barres
indiquent la vitesse maximale. Aucune barre indique
que le ventilateur n’est pas en fonction.
Marche / réglage :
1. Sur la manette, pressez et tenez jusqu’à ce que
clignote.
2. Pressez pour augmenter la vitesse du ventilateur
ou pour la diminuer.
3. Pressez ou attendez pour confirmer. est
affiché.
Arrêt :
Pressez jusqu’à ce que les 4 barres indiquant la
vitesse disparaissent.
Ventilateur
allumé et
indicateur de
vitesse
Bouton du
ventilateur
PM
PM
RÉDUIRE
LA VITESSE
OU ARRÊT
AUGMENTER
LA VITESSE
Opération normale
Les directives d’utilisation du ventilateur sont incluses
dans la section Fonctionnement de la télécommande du
Guide d’installation fourni avec le foyer.
Généralement le ventilateur, lorsque programmé à au
moins une barre, se met en marche automatiquement
4 minutes suivant l’allumage du brûleur et s’arrête
automatiquement 10 minutes suivant l’arrêt de
l’alimentation au brûleur lorsque le bouton de contrôle
de la soupape est en position “OFF”.
Note : Le ventilateur continuera de fonctionner si
le brûleur est éteint et le bouton de contrôle sur la
soupape n’a pas encore tourné à la position “OFF”.
Note : Peu importe la vitesse affichée sur l’écran, le
ventilateur se met en marche à la vitesse maximale puis
revient à la vitesse programmée après 4 secondes.
Réinstallez la plaque du brûleur et le
brûleur
Réinstallez les pièces du foyer dans l’ordre inverse
duquel elles ont été enlevées, utilisant les mêmes vis.
Voir étape 2 de ce guide.
Faites attention à tous les tuyaux et fils sous la plaque
du brûleur afin de vous assurer qu’ils ne seront pas
endommagés dans la procédure de réinstallation.

10
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.fr.valorfireplaces.com
ÉCLAIRAGE
D’AMBIANCE
(FOURNI
AVEC LE
FOYER)
BOÎTE DE RACCORDEMENT
DANS LE FOYER
(FOURNIE AVEC LE FOYER)
MISE À
TERRE
NOIR
BLANC
MODULE DE COMMANDE
(V-MODULE, FOURNI AVEC
LE FOYER) RÉCEPTEUR DE
TÉLÉCOMMANDE
(FOURNI AVEC LE
FOYER)
NOTE - LE FILAGE ET LES BORNES SONT
SPÉCIFIQUES À CE KIT ET NE DEVRAIENT ÊTRE
REMPLACÉS QUE PAR DE L’ÉQUIPEMENT
ORIGINAL DU MANUFACTURIER
MODÈLE 1495CFK
VENTILATEUR DE CIRCULATION D’AIR
120 VAC, 60 HZ, MOINS D’UN AMPÈRE
FABRIQUÉ POUR
MILES INDUSTRIES LTD.
NORTH VANCOUVER, BC, CANADA
4009245/01
FIL DE MISE À LA TERRE FIXÉ AU VENTILATEUR
PLAQUE DE MONTAGE DU VENTILATEUR
VENTILATEUR 300 mm LONG
BORNES
MOLEX
CORDON
D’ALIMENTATION
(FOURNI AVEC
LE FOYER)
AVERTISSEMENT
Directives de mise à la terre
Pour votre protection contre les
dangers de chocs électriques, ce
ventilateur est équipé d’une fiche
polarisée à trois broches. La fiche doit
être branchée directement dans une
prise de courant à trois broches, mise
à la terre. Ne pas couper ou enlever la
broche polarisée de cette fiche.
Schéma des connexions
