Valor Legend G4 785XNGK User manual

Model 785XN 785XP 785YN 785YP
Gas Natural Propane Natural Propane
Altitude (Ft.)* 0-4,500 feet* 0-4,500 feet*
Input Maximum (Btu/h) 28,000 26,000 28,000 26,000
Input Minimum (Btu/h) 14,000 15,000 14,000 15,000
Manifold Pressure (in w.c.) 3.5 9.0 3.2 9.5
Minimum Supply Pressure (in w.c.) 5.0 11.0 5.0 11.0
Maximum Supply Pressure (in w.c.) 10.0 14.0 10.0 14.0
Main Burner Injector Marking 850 300 850 300
Pilot Injector Marking 51 30 51 30
Min. Rate By-Pass Screw 190 135 190 135
Legend G4
4004884-02
©2017, Miles Industries Ltd.
Gas Conversion Kit
785XNGK, 785XPGK, 785YNGK, 785YPGK
Installation Instructions
This appliance is certifi ed for use from 0–4500 feet. For
altitudes above 4500 feet, see local codes.
Kit Contents
1 Pilot injector
1 Main burner elbow injector
1 Set of conversion labels
1 Minimum rate by-pass screw
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module
• Small (jewelers size) fl at blade screwdriver, to set
pressure
• Small fl at blade screwdriver, to release pressure tap
on valve
• Needle nose pliers, to remove by-pass screw
• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot
injector
• Manometer, to set pressure, regulator is integral with valve
Specifi cations
Use with with Valor Models 785X and 785Y Heaters ONLY
WARNING
This conversion kit shall be installed by
a qualifi ed service agency in accordance
with the manufacturer’s instructions and
all applicable codes and requirements of
the authority having jurisdiction. If the
information in these instructions is not
followed exactly, a fi re, explosion or pro-
duction of carbon monoxide may result
causing property damage, personal injury
or loss of life. The qualifi ed service agency
is responsible for the proper installation of
this kit. The installation is not proper and
complete until the operation of the con-
verted appliance is checked as specifi ed in
the manufacturer’s instructions supplied
with the kit.
Use this manual in conjunction with the
installation manual supplied with the
appliance.

General Notes Regarding Conversion
The conversion may be done before or after the
appliance is installed into the cavity. However, the gas
must be connected to set the manifold pressure.

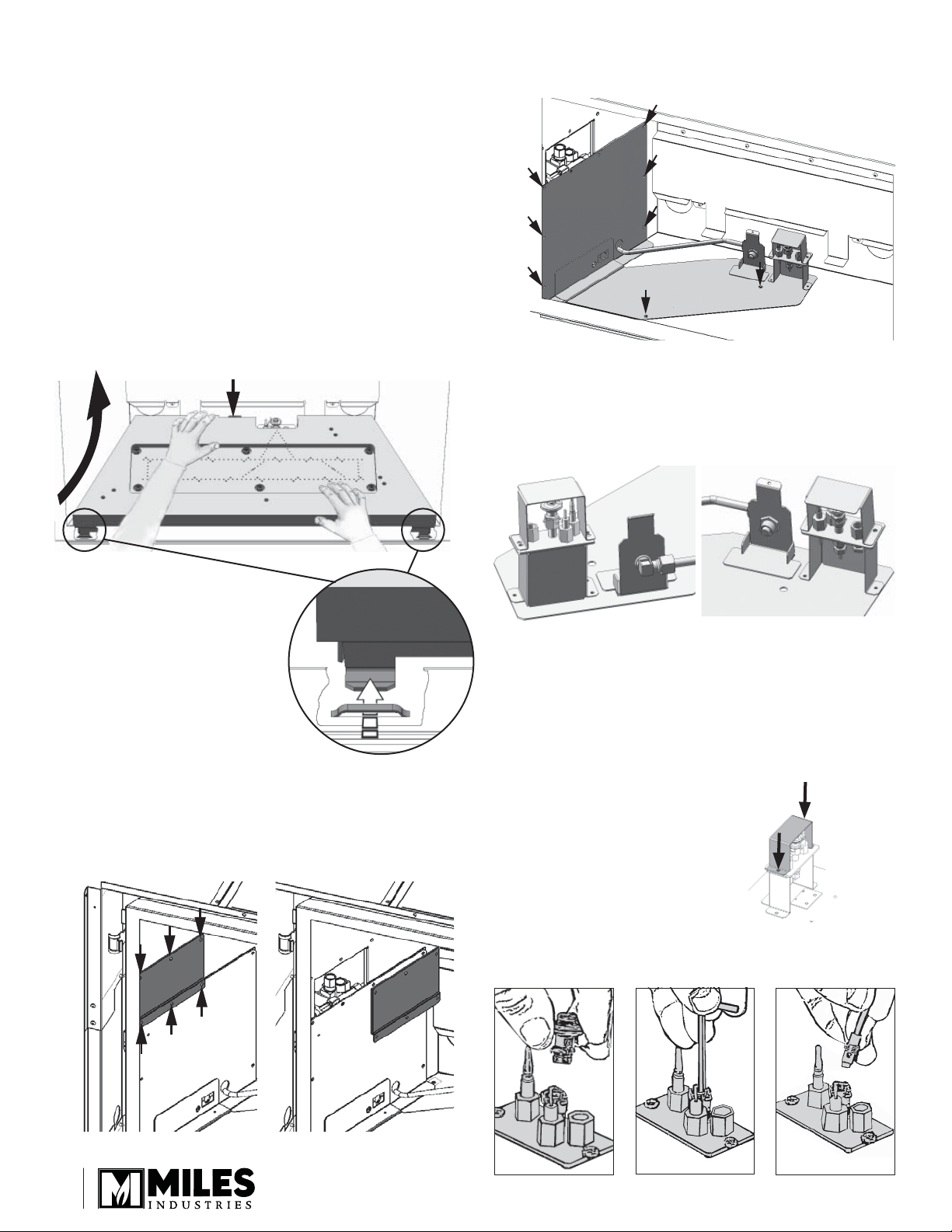

Prepare the appliance
1. If the fi replace is already installed, remove the front
trim, the access side doors, the window, and fuel
bed. Be careful with fuel bed as components are
fragile.
2. Locate shut off valve and isolate.
3. Remove the ceramic liner panels
4. Remove the screw fi xing the rear of the burner to
the manifold bracket as indicated.
5. Grab the burner and gently
pull up the rear fi rst while
pushing back and unhooking
the front tabs from their
retaining lances. Be careful
not to hook the pilot hood
as you pull the burner up.
Replace the burner injector
1. Locate shut off valve and isolate, then remove 6
screws holding access panel in place.
2. Using two wrenches disconnect inlet to valve
control.
3. Remove 8 screws holding module plate to fi rebox
base.
4. Withdraw module from fi rebox.
5. Supporting injector elbow, unlock and remove
pipe assembly, remove injector locknut from inside
manifold housing.
6. Exchange injector elbow from kit, verify the new
injector before you install—see Specifications table
on page 1. Reverse the assembly.
7. Reconnect injector elbow to the pipe, tightening pipe
connection.
Convert the pilot injector
1. Remove pilot shield (2 screws).
2. Remove the pilot hood by
pulling on it.
3. Unscrew the pilot injector using
an Allen key. Discard the pilot
injector.
4. Replace with the appropriate
pilot injector—see Specifications table on page 1.
Screw in the new injector.
Remove
pilot shield
(2 screws)
Rear view—Injector elbow
pipe connection
Front view—Injector elbow
pipe connection
Screw
2

2. Loosen the screws on each side of the shutter and
slide the shutter as indicated below according to the
type of gas used.
3. Re-tighten the screws.
Reinstall the burner and liner panels
1. Holding the burner carefully, gently lower the front
tabs through lances in the fi rebox fl oor, then lower
rear on to injector manifold, to be sure burner is
located on manifold assembly correctly, the rear
fi xing screw hole must be visible.
Note: Be careful not to hook the pilot hood as
you locate the burner,
2. Secure the burner
platform with rear fi xing
screw.
3. Re-install liner panels.
5. Refi t the pilot hood by pushing down on it. Ensure
that it snaps into position.

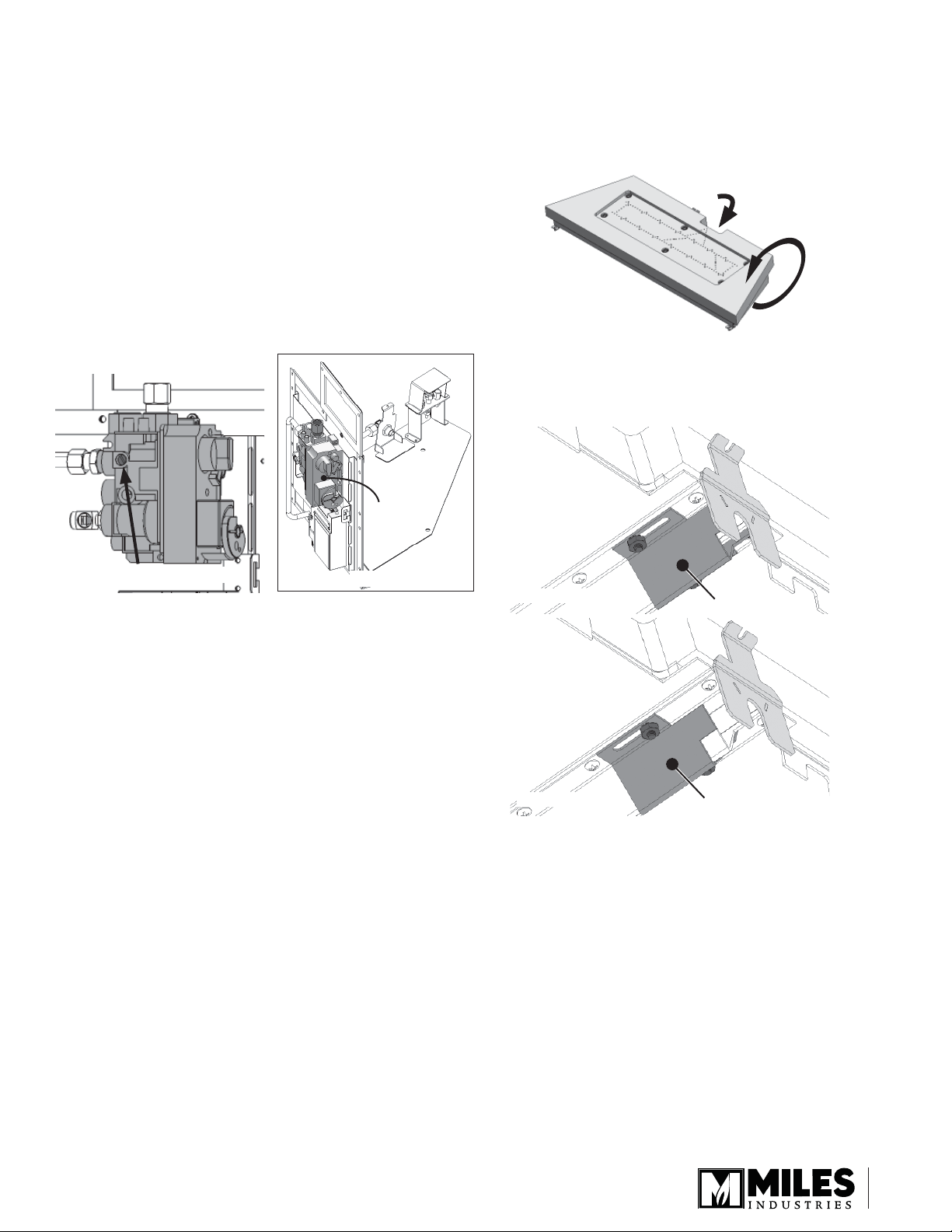

Replace the minimum rate by-pass screw
1. Locate and remove the by-pass screw from the
valve and discard. The by-pass screw has a rubber
O-ring and may need to be pulled out using pliers
after unscrewing.
2. Insert the replacement minimum rate by-pass
screw and hand tighten using a screwdriver. Refer
to the Specifications table on page 1 for proper
by-pass screw. Note that the number is stamped on
the barrel of the screw.
Re-assemble the module
1. To re-install, is a reversal of the procedure.
2. Position and locate module in the fi rebox. Be
careful not to trap cables between fi rebox and
module.
3. Secure module to fi rebox with previously used
screws.
4. Reconnect gas inlet to valve tightening pipe
connection. Open shut off valve and inspect
5. Test for leaks by applying a liquid detergent or soap
solution to inlet connection joint. Bubbles forming
indicate a gas leak.
Never use an open fl ame to check for leaks.
Correct any leak detected immediately.
Adjust the air shutter
The air shutter is located under the ceramic fuel bed at
the back.
1. Carefully turn the fuel bed upside down and locate
the air shutter.
Minimum rate by-pass
screw location
Control
valve
Module plate
Screw
Air shutter
Air shutter
Natural Gas
Air shutter
Propane Gas
3

Designed and Manufactured by / for
Miles Industries Ltd.
190–2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfi replaces.com
© Copyright Miles Industries Ltd., 2017

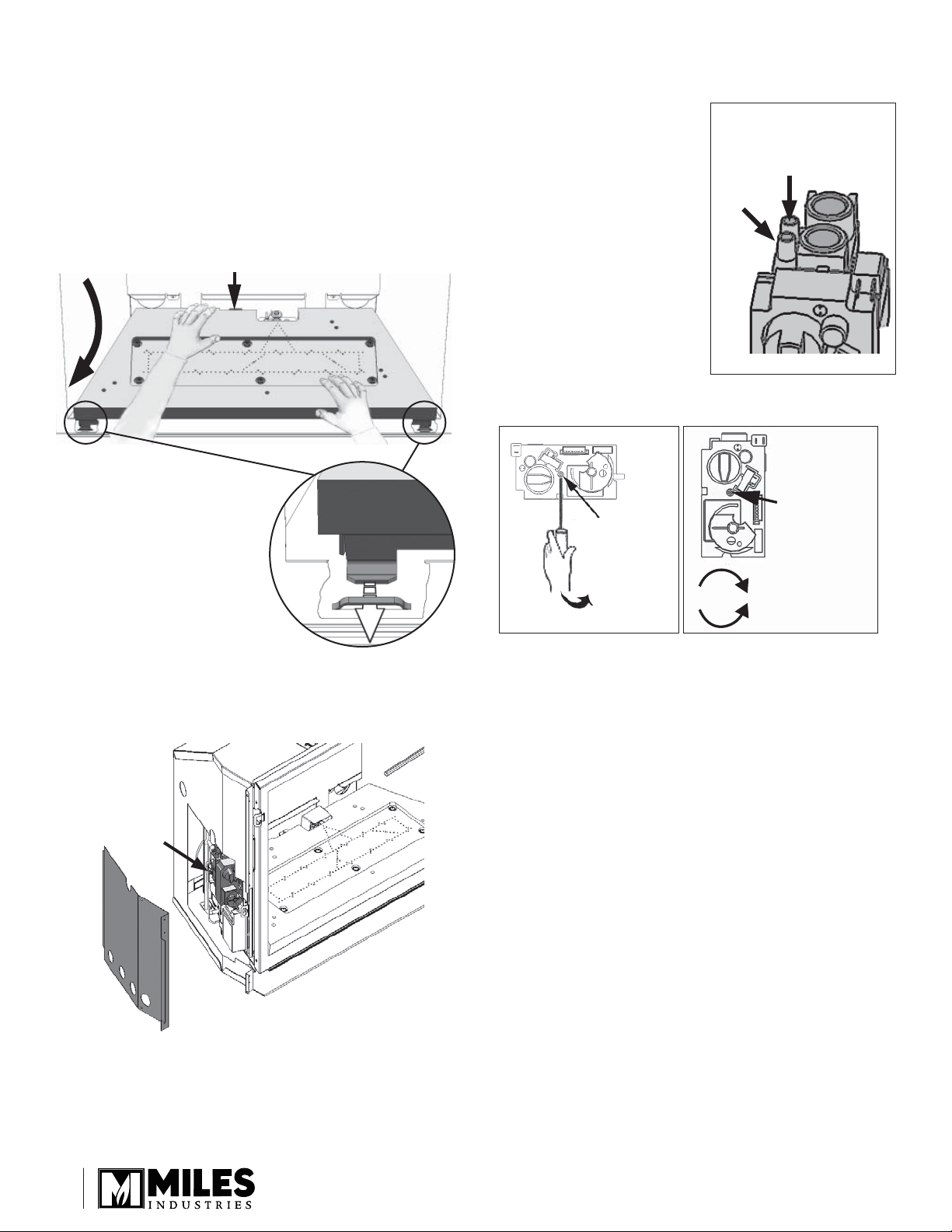

Set the manifold pressure
1. Remove the valve access panel (5 screws) on
the left hand side of the appliance case. If the
appliance is already installed, you will need to pull
the left hand side out of the cavity.
2. Fit a manometer to the
manifold pressure test
tap on the valve—see
fi gure below.
3. Light the appliance and
turn the control to full
input.
4. Adjust the pressure
adjustment screw using
a small jeweller’s size fl at
blade screwdriver—as
shown below—while
the appliance is running
at full input to produce
manifold pressure, as per
Specifications table on page 1.
5. Turn off the appliance, remove the manometer and
tighten the test tapping screw.
6. Check all connections for leaks.
Re-install the fuel bed
Reinstall the fuel bed in the fireplace following
instructions in the installation instructions supplied
with the appliance.
Fit the specifi cations label
1. Complete the required details of label “This
appliance was converted on... by...” .
2. Fit the conversion label with the new specifi cations
label on the back side of the lighting instructions
card rolled up at the right of the fi rebox behind the
side access door.
3. Fit the label ”This control has been converted...”
inside the control valve access panel on the left side
of the appliance case near the control valve.
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
Manifold Pressure
Test Tap
Valve Inlet
Pressure
Loosen screw to check
(tighten afterwards)
Pressure Test Tappings
Front Face of Control Valve
Pry o
Plastic Cap
Front Face of
Control Valve
Pressure
adjustment
screw behind
plastic cap
Increases pressure
Decreases pressure
Valve
4

Kit de conversion de gaz
785XNGK, 785XPGK, 785YNGK, 785YPGK
Directives d’installation
Cet appareil est homologué pour utilisation de 0 à
4 500 pieds. Pour altitudes au-dessus de 4 500 pieds,
consultez la règlementation locale.
Contenu du kit
1 Injecteur de veilleuse
1 Injecteur coude du brûleur
1 Ensemble d’étiquettes de conversion
1 Vis d’indice minimum
Outils requis
• Clés à tuyaux, pour débrancher la conduite de gaz
• Tournevis Phillips (+), pour enlever le module du
brûleur
• Petit tournevis à lame de bijoutier, pour régler
la pression
• Petit tournevis à lame, pour libérer la pression
sur la soupape
• Pince à bec effi lé, pour enlever la vis d’indice
• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour
enlever l’injecteur de la veilleuse
• Manomètre, pour régler la pression d’admission;
régulateur est intégré à la soupape
Indices signalétiques
Utilisez avec les foyers Valor 785X et 785Y SEULEMENT
AVERTISSEMENT
Ce kit de conversion doit être installé par
une agence de service qualifi ée selon les
directives du fabricant et tous les codes et
règlements applicables dans la juridiction
de l’installation. Dans les cas ou les direc-
tives de ce guide ne seraient pas suivies à
la lettre, un feu, une explosion ou la produc-
tion de monoxide de carbone pourraient se
produire et causer des dommages matériels,
des blessures ou la mort. L’agence de ser-
vice qualifi ée pour eff ectuer cette installa-
tion est responsible de l’installation appro-
priée de ce kit. L’installation n’est complète
que lorsque l’opération de l’appareil conver-
ti a été vérifi ée tel qu’indiqué par les direc-
tives du fabricant fournies avec ce kit.
Utilisez ce guide en conjonction avec le
guide d’installation fourni avec le foyer.
!
LE PREMIER
FOYER À GAZ RADIANT
MC
®Legend G4
Modèle 785XN 785XP 785YN 785YP
Gaz Naturel Propane Naturel Propane
Altitude (pieds) 0-4 500 pieds* 0-4 500 pieds*
Apport maximal (Btu/h) 28 000 26 000 28 000 26 000
Apport minimal (Btu/h) 14 000 15 000 14 000 15 000
Pression d’admission (en c.e.) 3,5 9,0 3,2 9,5
Pression d’alimentation minimum (en c.e.) 5,0 11,0 5,0 11,0
Pression d’alimentation maximum (en c.e.) 10,0 14,0 10,0 14,0
Injecteur brûleur principal 850 300 850 300
Injecteur de veilleuse 51 30 51 30
Vis d’indice minimum 190 135 190 135
5

Enlevez
l’écran de
veilleuse
(2 vis)
À propos de la conversion
La conversion d’un gaz à l’autre peut être faite avant
ou après l’installation de l’appareil dans la cavité.
Cependant, le gaz doit être branché pour régler la
pression d’admission.

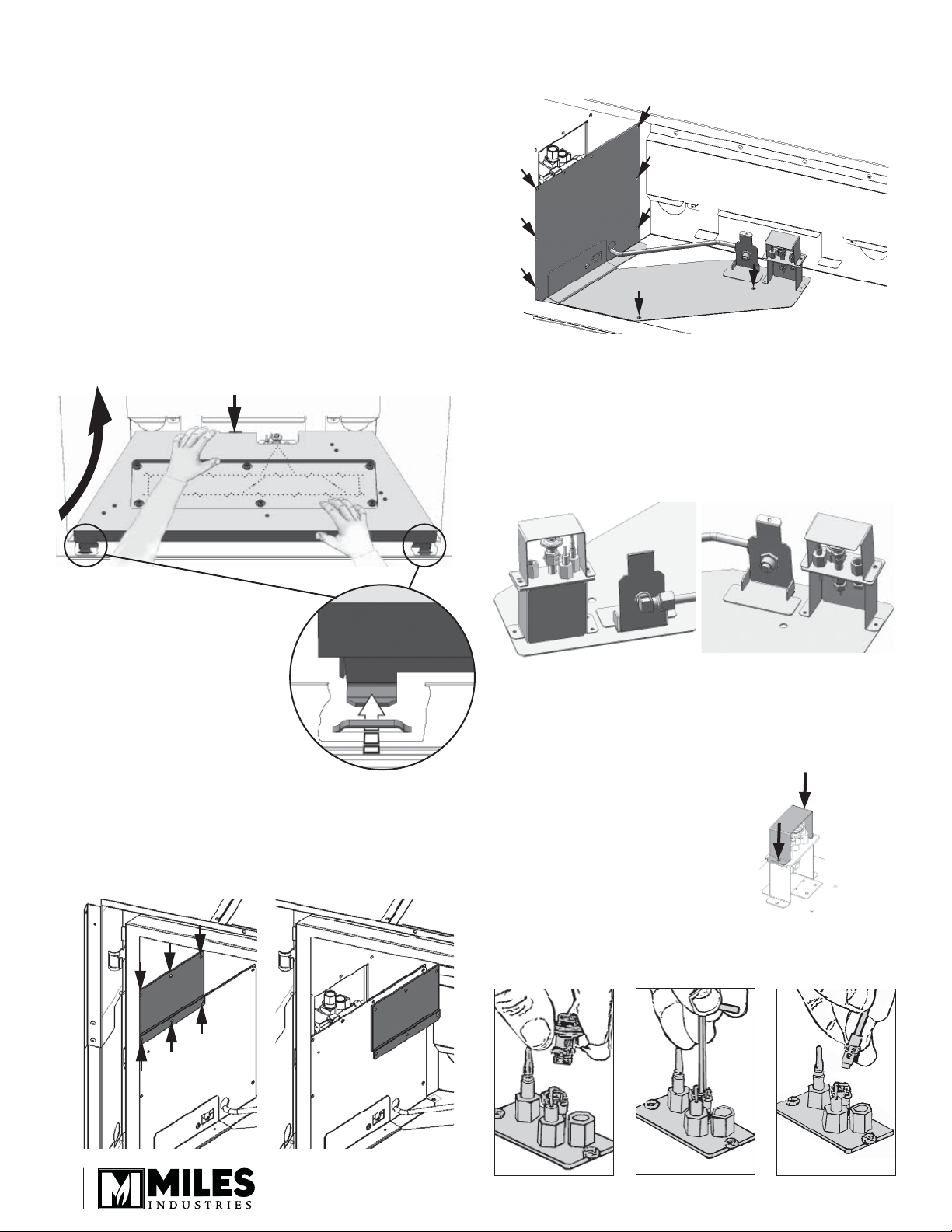

Préparez l’appareil
1. Si le foyer est déjà installé, enlevez la devanture, les
portes des côtés, la fenêtre et le lit d’alimentation.
Faites attention car les éléments du lit
d’alimentation sont fragiles.
2. Trouvez le robinet d’arrêt et isolez la conduite de gaz.
3. Enlevez les panneaux de céramique.
4. Enlevez la vis retenant le brûleur au support du
manifold tel qu’indiqué.
5. Prenez le brûleur tel
qu’indiqué et soulevez
d’abord le bord arrière et,
en le pivotant vers le haut
décrochez les pattes avant le
retenant à la boîte de foyer.
Faites attention de ne pas
endommager le couvercle
de la veilleuse en soulevant
le brûleur.
Remplacez l’injecteur du brûleur
1. Localisez le robinet d’arrêt isolez le raccord; enlevez
la 6 vis retenant la plaque d’accès en place.
2. Utilisez deux clés pour débrancher la conduite de
gaz reliée à la soupape.
3. Enlevez les 8 vis retenant la plaque du brûleur à la
boîte de foyer et sortez la plaque du brûleur du foyer.
4. En supportant l’injecteur coude, débranchez la
conduite et enlevez l’écrou de verrouillage de
l’injecteur de l’intérieur du manifold.
5. Remplacez l’injecteur par celui fourni avec le kit de
conversion : assurez-vous d’avoir le bon injecteur
avant de l’installer—consultez le tableau Indices
signalétiques de la page 5.
6. Rebranchez l’injecteur coude à la conduite et serrez
l’écrou de verrouillage.
Remplacez l’injecteur de veilleuse
1. Enlevez l’écran de la veilleuse
(2 vis)
2. Enlevez le capuchon de la veil-
leuse en tirant vers le haut.
3. Enlevez l’injecteur de la veilleuse
avec une clé Allen et jetez-le.
4. Remplacez-le avec l’injecteur
approprié—voir le tableau Indices
siglalétiques à la page 5. Installez le nouvel injecteur
et serrez-le.
Vue arrière—Raccord
conduite à injecteur coude
Vue avant—Raccord conduite
à injecteur coude
Screw
Vis
6

Réglez l’obturateur d’air
L’obturateur d’air est situé sous le brûleur de céramique
vers l’arrière.
1. Tournez le brûleur de céramique soigneusement à
l’envers pour situer l’obturateur d’air.
2. Dévissez les vis de chaque côté de l’obturateur et
glissez-le dans la position appropriée selon le type
de gaz qui sera utilisé.
3. Resserrez les vis.
5. Réinstallez le capuchon de veilleuse en poussant
dessus. Assurez-vous qu’il s’enclenche correctement
(en alignant la fente du capuchon à la clé de la base)
Remplacez la vis d’indice minimum
1. Localisez la vis d’indice minimum sur la soupape,
enlevez-la et jetez-la. La vis est maintenue en place
par un joint torique de caout-chouc. Il peut être
nécessaire de devoir forcer le joint hors de sa position
ou d’enlever la vis avec des pinces à bec effi lé.
2. Insérez la vis d’indice de remplacement et serrez-
la manuellement à l’aide d’un tournevis. Consultez
le tableau Indices signalétiques à la page 5 pour
savoir quelle est la vis appropriée au type de gaz.
Notez que le numéro indiqué est gravé sur la tige
de la vis.
Réinstallez la plaque du brûleur
1. Procédez à l’inverse pour réinstaller la plaque du
brûleur.
2. Placez la plaque du brûleur dans la boîte de foyer,
insérant la soupape en premier. Faites attention
de ne pas coincer les câbles et fi ls entre le fond
de la boîte de foyer et la plaque du brûleur.
3. Fixez la plaque du brûleur avec les 8 vis enlevées
plus tôt.
4. Rebranchez la conduite de gaz à la soupape et
serrez les raccords. Ouvrez le robinet d’arrêt et
inspectez-le.
5. Vérifi ez s’il y a des fuites au raccord de l’entrée de
gaz en utilisant une solution d’eau et de savon. Des
bulles indiquent qu’il y a une fuite de gaz
Ne jamais utiliser un fl amme vive pour vérifi er
s’il y a des fuites.
Corrigez immédiatement la fuite s’il y a lieu.
6. Réinstallez la plaque d’accès à la soupape (6 vis).
Vis d’indice minimum
Soupape
Plaque du brûleur
Obturateur d’air
Obturateur d’air
Gaz naturel
Obturateur d’air
Gaz propane
7

Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
© Copyright Miles Industries Ltd., 2017
Réinstallez la plateforme de céramique du
brûleur
1. Pour réinstaller le brûleur, insérez-le dans la boîte
de foyer en commençant par le devant, insérant
d’abord les pattes avant dans les supports de métal
pour l’accrocher.
Note : Assurez-vous que l’avant du brûleur est
bien accroché! Encore une fois, faites attention
à la veilleuse en déposant le brûleur.
2. Fixez le brûleur au
support du manifold avec
la vis enlevée à l’étape 1.
3. Replacez les panneaux
de céramique.
Réglez et vérifi ez la pression d’admission
1. Enlevez le panneau d’accès à la soupape (5 vis) à
gauche de l’appareil. Si l’appareil est déjà installé,
vous devrez le tirer hors de la cavité.
2. Fixez un mano-mètre à la connexion de vérifi ca-
tion de pression d’admission sur la soupape—voir
l’image ci-dessous.
3. Allumez l’appareil et
tournez le contrôle pour
apport maximal.
4. Réglez la vis
d’ajustement de pres-
sion sur la soupape à
l’aide d’un petit tournevis
à lame—tel qu’indiqué
ci-dessous—alors que
l’appareil fonctionne
à plein régime pour
produire la pression
d’admission indiquée au
tableau Indices signalé-
tiques à la page 5.
5. Éteignez l’appareil, enlevez le manomètre et re-
serrez la vis de vérifi cation de pression.
6. Vérifi ez tous les raccords pour voir s’il y a des
fuites.
Réinstallez les pièces du foyer
Consultez le guide d’installation du foyer pour réinstal-
ler les pièces du foyer ou pour continuer l’installation.
Apposez les étiquettes de conversion
1. Complétez les informations requises sur l’étiquette
“Cet appareil a été converti le ... par ...”.
2. Apposez l’étiquette d’indices signalétiques et
l’étiquette de conversion au verso de la carte de
directives d’allumage roulée à la droite de la boîte
de foyer derrière la porte d’accès.
3. Apposez l’étiquette “Cette commande a été
convertie ...” sur l’intérieur du panneau d’accès à la
soupape, à gauche de la boîte de foyer.
Vérifi cation de la
pression d’admission
Pression
d’admission
Dévissez pour vérifi er
(resserrez après)
Vérifi cation de pression
Devant de la soupape
Enlevez le
capuchon
de plastique
Devant de la
soupape
Vis de réglage
de pression
derrière le
couvercle
Augmente la pression
Diminue la pression
Soupape
Screw
Vis
8
