Valor HORIZON 613CCB User manual

4001086-08
WARNING: If the information
in these instructions is not
followed exactly, a fire or
explosion may result causing
property damage, personal
injury or loss of life.
613CCB Contemporary Cast Front Black
CSA approved for use with Valor Models 534 Heaters ONLY
Note: This kit must be installed
or serviced by a qualified
installer, service agency or gas
supplier. These instructions are
to be used in conjunction with
the main installation instructions
for the above listed heater
model.
The 613CCB Contemporary Cast Front Black may be fitted to any Valor
models 534 heaters, either at the time the heater is installed or retrofitted
afterwards (provided existing wall and hearth finish allow – see diagrams).
The installation of the Contemporary Cast Front has specific mantle
clearances and framing dimensions described below, which differ from those
listed for other trims used with 534 heaters. Refer to the installation manual
packed with the heater for all other aspects of installation.
© Copyright Miles Industries Ltd., 2015
HORIZON
35-3/4” (908 mm)
31-3/4” (806 mm)
*NOTE: Bottom of plate is flush with
bottom of heater. Install bottom of
heater flush with finished hearth.
1/2”(13 mm)
Max. Clearance
bot. of door to
bot. of plate
NOTE: This kit MUST be installed
at finish hearth height.
Casting Tolerances
Due to the nature of cast iron,
dimensional consistency may vary
from one unit to the next and some
variation in surface finish and
flatness is to be expected. We have
done our best to control and make
allowance for this; however some
variation is inevitable.
INSTALLER
Leave this manual
with the appliance.
CONSUMER
Retain this manual
for future reference.
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and shall be
installed for the protection of children and other at-risk
individuals.
Installation Instructions

2
LH Frame
Header
36”from floor
to bottom
of header
Combustible
mantel or
shelf
“A”
“B”
31-3/4”
29-3/4”
534
Black Frame
Angle Support
Wall Finish
613 Backing Plate
Mantel
depth A 2” 4” 6” 8” 10” 12”
Mantel
height B 32” 35” 38” 40” 42” 44”
Wall Finish Detail &
Mantel Clearances
Heat Duct
Backing Plate
Assembly
Inner
Casting
Barrier
Screen
Ashpan
Fret
Kit Content
Heat Duct
534 / 535
Heater
Backing Plate
Assembly
Inner
Casting
Barrier
Screen
Ashpan Fret
NOTE: Wall nish must be ush or slightly
in front of this frame on heater!
Overview

3
Installation
1. Install the heater into framed cavity as described
in these instructions and complete the remainder
of the installation as per instructions packed with
heater.
Finish the wall up to the perimeter of the black
frame at sides of the heater and to the brackets on
the rear of the backing plate, at the top. Ensure that
the wall finish is flush or slightly in front of the black
frame. Allow for height of finished hearth or floor, or
steel backing plate will not install.
2. Remove the existing top heat baffle supplied
with the heater and replace it with the heat baffle
supplied with this kit using the same 3 screws.
Ensure the baffle offsets upwards.
Framing Cavity
Framing
• Approved for combustible floor under and in front of
the appliance.
• Combustible wall finish may contact the sides of the
heater’s black frame.
• Non-combustible wall finish may be required above
the heater, between the header and the backing
plate—see Wall Finish Detail & Mantel Clearances
diagram.
Brackets on the rear of the backing plate limit the
bottom height of the combustible wall finish above the
534 heater.
3. Mount the backing plate to the heater with screws in
the 4 slots (2 per side) of the plate; slide the plate in
desired position according to wall finish. Tighten the
screws.

4

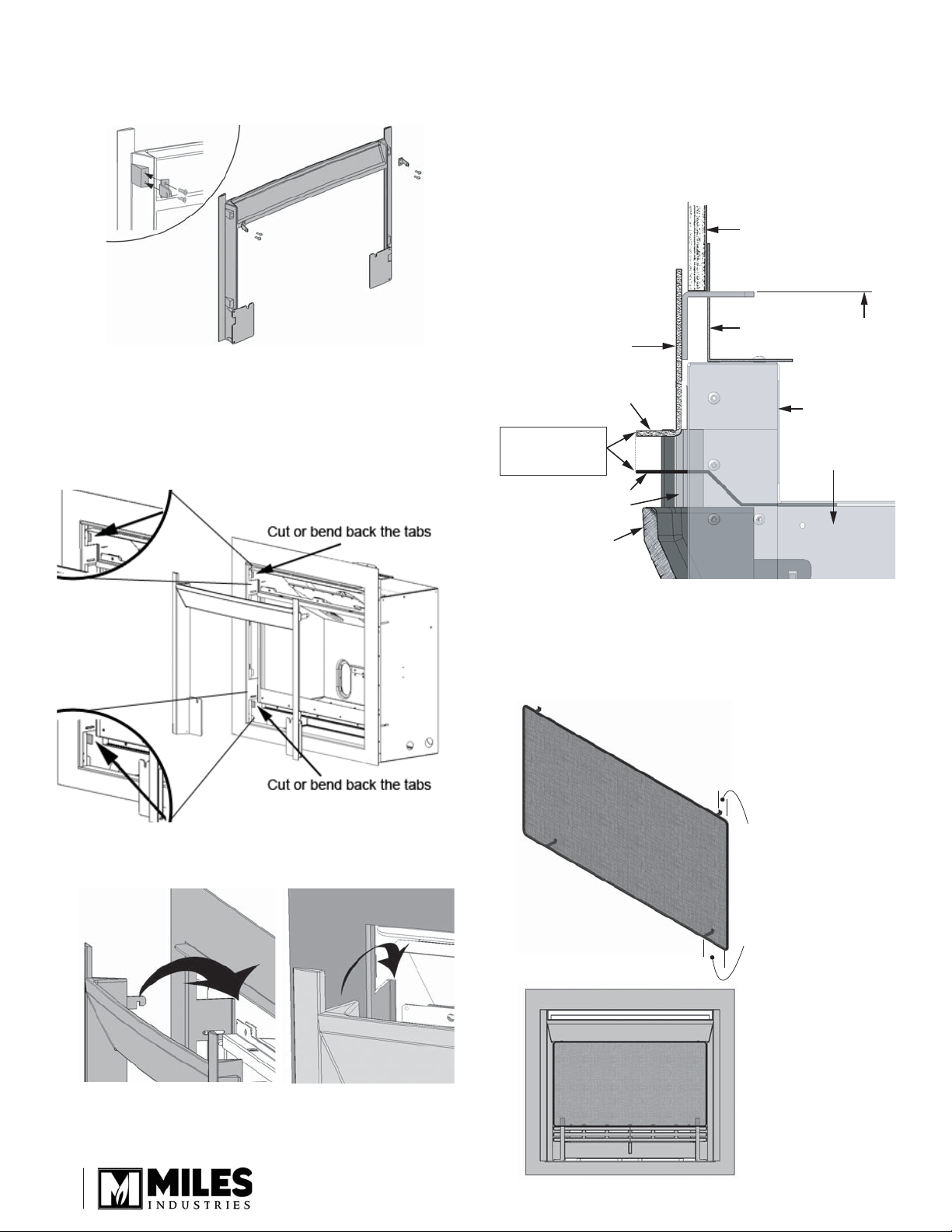

Backing Plate Top
Backing Plate Flange
Heat Duct
Backing Plate Left Side
Inner Casting
534 Engine
Black Frame
68 mm long
Flange
Drywall
Front of fireplace
Section View of
the 613CCB Kit--
Right Side View
Heat duct must be
adjusted to be flush
with protuding flange
of backing plate
31-1/4”
from floor
4. Fix the hanging brackets to the back side of
the Inner Casting as shown. Note the left/right
orientation of the brackets.
5. There are 4 tabs on the inside of the heater’s black
frame; those are intended for mounting other trims.
These tabs conflict with the installation of the cast
front packaged with this kit. These 4 tabs must
either be cut off or bent back out of the way to allow
the Inner Casting to install—see diagram.
6. Hook the Inner Casting to the edge of the backing
plate flanges as shown.
7. Drop cast iron fret into place by sliding the bolts into
the slots of the fret brackets on the inner casting.
Adjust bolts as necessary for a tight fit.
8. Hook the ash pan to the fret.
9. Adjust top heat baffle by pulling it forward until it
lines up with the flange of the top part of the backing
plate. Tighten the screws.
10. Install the barrier screen. Insert the top clips inside
the top of the inner casting. Push the bottom against
the cast front so the clips snap into place on top of
the fret.
space between
the edge of screen
and hook is smaller
at the top than at
the bottom (top and
bottom hooks are
also dierent)
top
bottom
front view

5

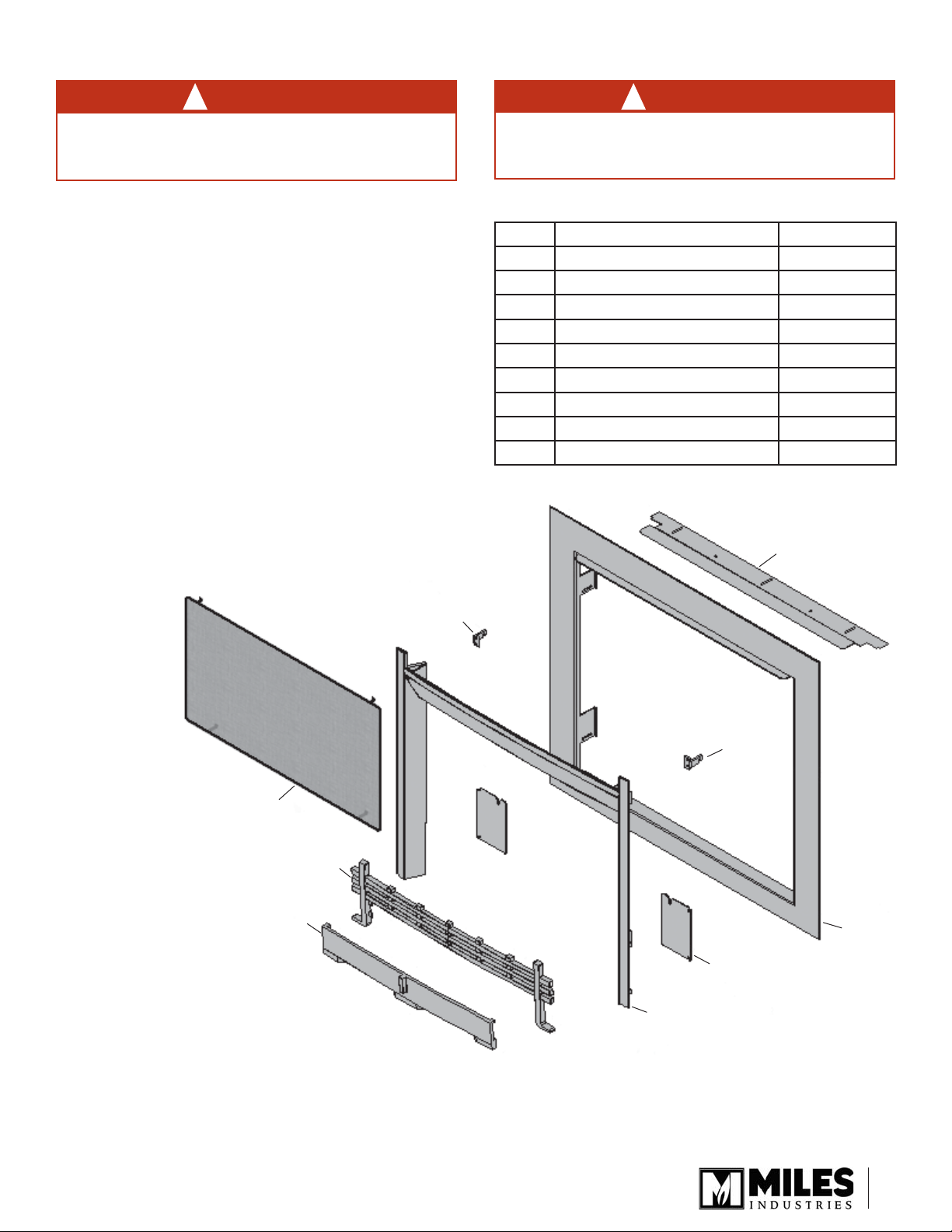

Code Description Part Number
1 Heat Duct 4001075AZ
2 Backing Plate Assembly 4001085AZ
3 Inner Casting 4000966
4 RH Hanging Bracket 4001089
5 LH Hanging Bracket 4000970
6 Fret Hanging Plate (2) 4000980
7 Ashpan Casting 4000972AZ
8 Fret Casting 4000971AZ
9 Barrier Screen 4003292
Repair Parts List
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
6
5
4
3
1
2
7
8
9
Cleaning
The cast iron front and barrier screen can be cleaned
with a soft brush.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
To clean the stove glass window, refer to the owner’s
manual supplied with the appliance. DO NOT clean
with ammonia.
Removing the front unit
1. Remove the barrier screen by first pushing it up and
then pulling out the bottom to disengage its hooks.
2. Unhook the ashpan, fret and inner cast frame.
WARNING
FOR SAFETY PURPOSE, ensure the barrier
FOR SAFETY PURPOSE, ensure the barrier
screen is reinstalled on the fireplace after
screen is reinstalled on the fireplace after
maintenance.
maintenance.
WARNING
DO NOT TOUCH THE BARRIER SCREEN OR
DO NOT TOUCH THE BARRIER SCREEN OR
FIREPLACE WHILE THEY ARE HOT!
FIREPLACE WHILE THEY ARE HOT!
Let the
Let the
fireplace cool first before cleaning it.
fireplace cool first before cleaning it.
WARNING
!
WARNING
!

6
MISE EN GARDE : Si les instructions
fournies dans le présent manuel ne sont pas
suivies à la lettre, un feu ou une explosion
pourraient résulter et causer des dommages
matériels, des blessures ou la mort.
Note : Ce kit doit être installé
et entretenu par un installateur
qualifié, une agence de service
certifiée ou un fournisseur de
gaz. Ces directives doivent être
utilisées conjointement avec
les directives d’installation des
modèles de foyer indiqués ci-
dessus.
Le kit 613CCB peut être installé avec les foyers Valor 534 au moment de
l’installation du foyer ou à une date ultérieure (à condition que la finition
du mur et la dalle de foyer le permettent—voir les schémas aux pages
suivantes). Les dégagements et dimensions d’encastrement indiqués sont
spécifiques à l’installation de ce kit et sont différents de ceux spécifiés
pour les autres devantures listées aux guides d’installation des foyers
534. Consultez le guide d’installation fourni avec le foyer pour les autres
aspects de l’installation.
HORIZON
35-3/4” (908 mm)
31-3/4” (806 mm)
*NOTE : Ce kit doit être installé au même
niveau que (égal au) le dessus de la base
de foyer (plancher ou dalle protectrice).
Dégagement
maximal de
1/2”(13 mm)
entre le bas de
la porte et le bas
de la plaque
NOTE : Ce
kit DOIT être
installé égal
à la surface
de la dalle de
foyer. Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du
même moule peuvent montrer de légères variations dans
leurs dimensions et leur finition. Nous faisons tout ce qui
est possible pour limiter ces variations qui ne peuvent
cependant pas être éliminées.
© Droits d’auteurs, Miles Industries Ltd., 2015
LE PREMIER
FOYER À GAZ RADIANT
MC
®
Devanture de fonte contemporaine 613CCB
Directives d’installation
Homologuée par la CSA pour usage exclusif avec les foyers Valor 534
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR
Laissez cette
notice avec
l’appareil.
CONSOMMATEUR
Conservez cette
notice pour
consultation
ultérieure.

7

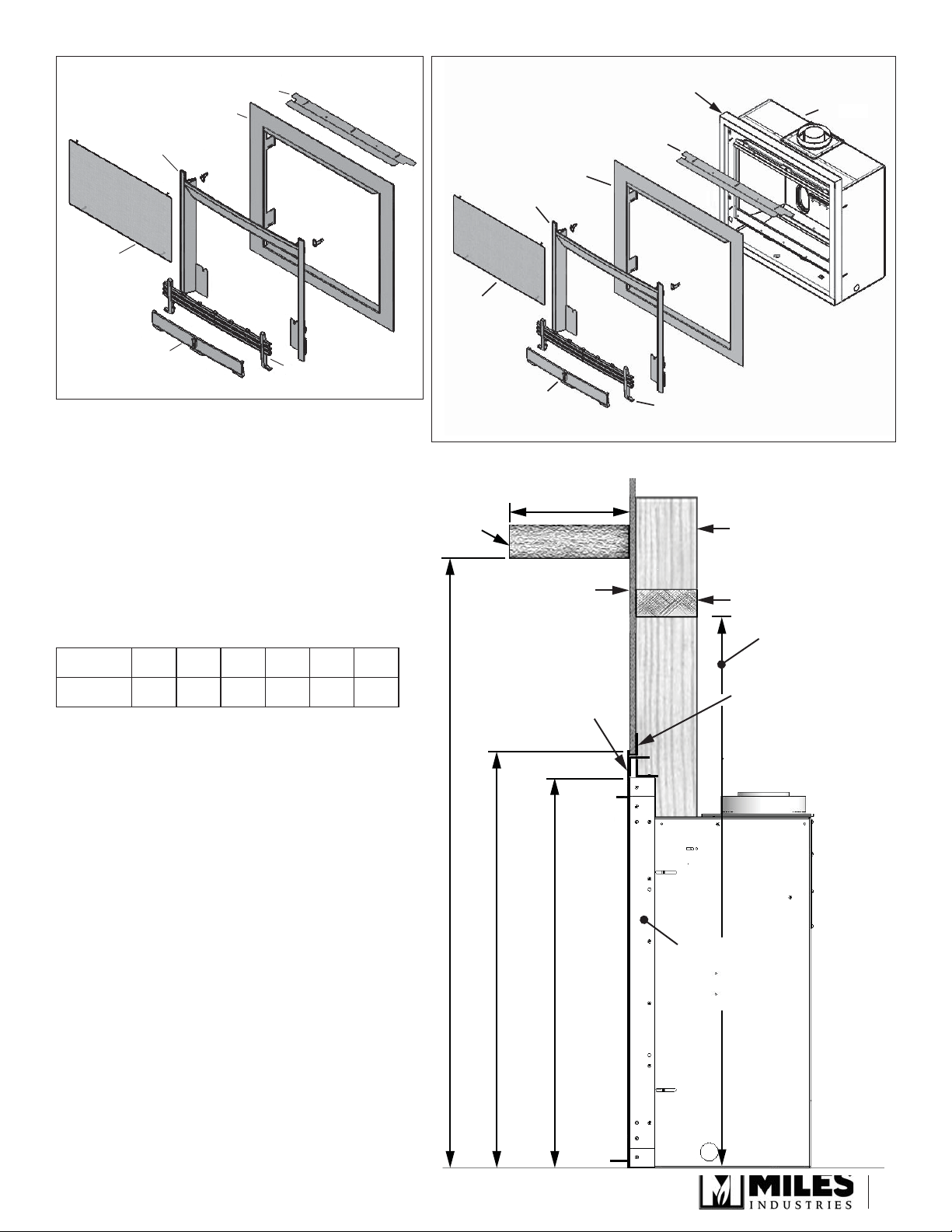

Profondeur A
du manteau 5 cm (2”) 10 cm (4”) 15 cm (6”) 20 cm (8”) 25 cm (10”) 30 cm (12”)
Hauteur B du
manteau 81 cm (32”) 89 cm (35”) 97 cm (38”) 102 cm (40”) 107 cm (42”) 112 cm (44”)
Détails de finition du mur et dégagements
pour manteau de cheminée et tablette
Côté gauche de
l’encastrement
Linteau
92 cm (36”) entre
le sol et le dessous
du linteau
Manteau de
cheminée ou
tablette
combustible
“A”
“B”
81 cm
(31-3/4”)
76 cm
(29-3/4”)
Encadrement
noir du
foyer 534
Fer d’angle
Finition du mur
Plaque de soutien 613
Déecteur
de chaleur
Plaque
de soutien
Cadre
intérieur
Grille de
protection
Garde-cendres
Base de feu
Contenu du kit
Déecteur
de chaleur
Foyer
534 / 535
Plaque de
soutien
Cadre
intérieur
Grille de
protection
Garde-cendres
Base de feu
NOTE : La nition du mur doit être égale ou dépasser
légèrement (en saillie) le cadre noir du foyer
Concept

8
Encastrement
• Matériau combustible permis sous et devant le
foyer.
• Aucun dégagement requis entre la finition du
mur combustible et les côtés de l’encadrement
noir du foyer. La finition peut toucher les côtés de
l’encadrement.
• Une finition incombustible peut être exigée
immédiatement au-dessus du foyer, entre le linteau
et la plaque de soutien du kit—voir le schéma
Détails de la finition du mur et dégagement pour
manteau et tablette à la page précédente.
Les supports à l’arrière de la plaque de soutien limitent
la hauteur de la base du mur combustible au
dessus du foyer 534.
Installation
1. Installez le foyer selon les directives indiquées plus
haut et complétez l’installation selon les indications
du guide d’installation fourni avec le foyer.
Finissez le mur jusqu’au périmètre de l’encadrement
noir de chaque côté du foyer et aux supports à
l’arrière de la plaque de soutien sur le dessus.
Assurez-vous que la finition du mur en prodondeur
est égale à l’encadrement noir ou qu’elle dépasse
légèrement l’encadrement noir (en saillie). Assurez-
vous d’avoir assez d’espace entre le foyer et le sol
pour la dalle du foyer ou la finition du plancher, à
défaut de quoi il ne sera pas possible d’installer la
plaque de soutien du kit.
2. Enlevez le déflecteur de chaleur fourni avec le
foyer et remplacez-le par celui fourni avec ce kit en
utilisant les 3 vis existantes. Assurez-vous que le
décalage du déflecteur est orienté vers le haut.
Dimensions de l’âtre
3. Montez la plaque de
soutien au foyer et vissez-
la de chaque côté (2 vis
par côté) dans les fentes
des onglets; glissez
la plaque à la position
désirée selon la finition du
mur. Serrez les vis.
4. Fixez les supports de
montage (2) à l’arrière
du cadre intérieur tel
qu’indiqué. Notez qu’il y a
un support pour la droite
et un pour la gauche.

9
Haut de la plaque
de soutien
Rebord de la plaque
de soutien
Déflecteur de chaleur
Côté gauche de la
plaque de soutien
Cadre intérieur
Foyer 534
Encadrement
noir de
l’appareil
Fer d’angle
de 2-11/16”
(68 mm)
de haut
Panneau de gypse
Devant du foyer
Coupe transversale
du kit 613CCB--
vue du côté droit
Le déflecteur de chaleur
doit être aligné au rebord
de la plaque de soutien
31-1/4”
(794 mm)
du plancher
l’espace entre le bord
de la grille et les attaches
est plus étroit au haut
de la grille qu’au bas
(les attaches du haut
et du bas sont
diérentes)
haut
bas
vue du devant

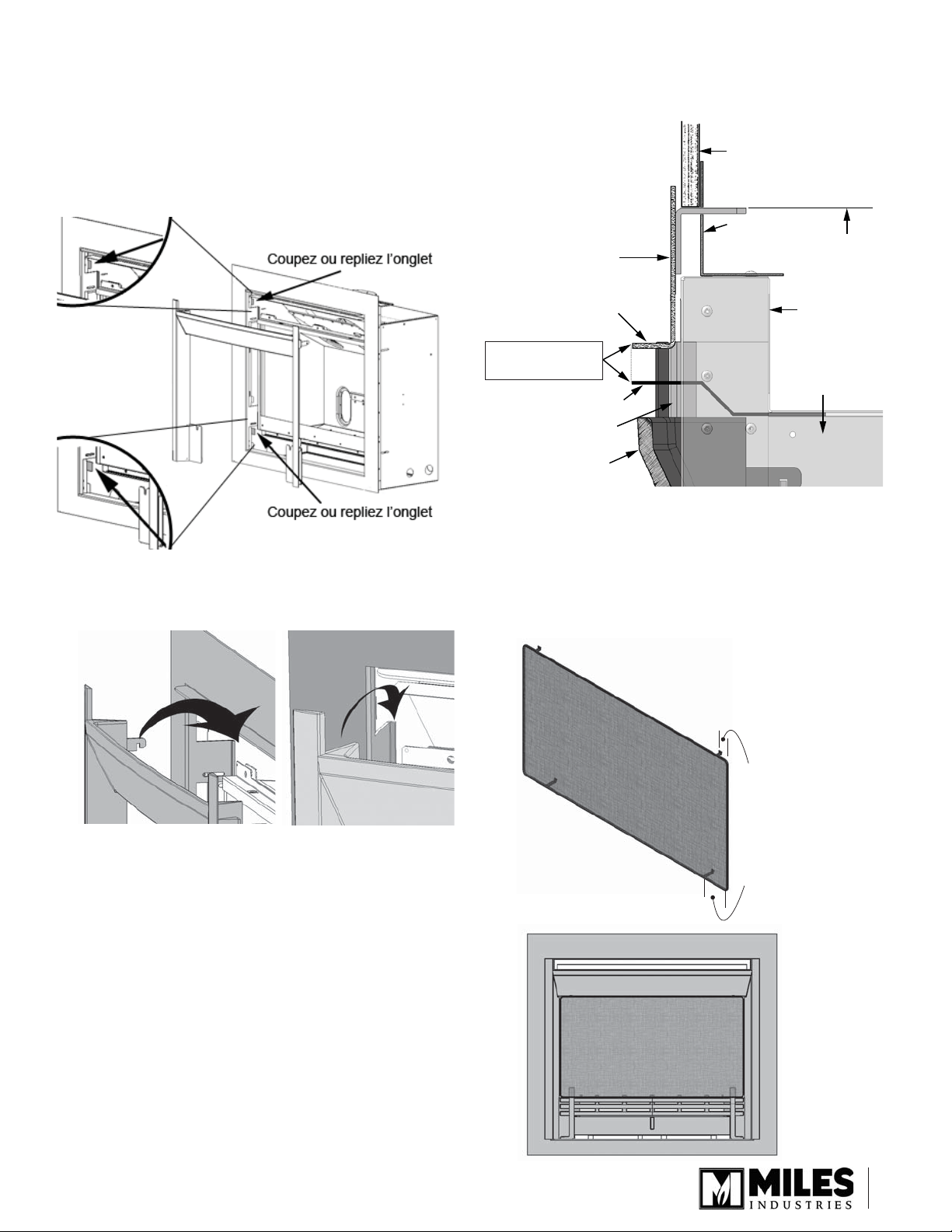

5. Il y a 4 petits onglets de métal à l’intérieur de
l’encadrement noir du foyer (2 par côté). Ces
onglets sont utilisés pour accrocher certaines
devantures; cependant, dans ce cas-ci, ils
empêchent l’installation du cadre intérieur. Pour
faciliter l’installation du cadre, coupez ou repliez
vers l’intérieur ces 4 onglets tel qu’indiqué ci-
dessous.
6. Accrochez le cadre intérieur aux rebords des
onglets de fonte de la plaque de soutien tel
qu’indiqué ci-dessous.
7. Dévissez partiellement les vis à l’arrière de la base
de feu; accrochez la base aux supports prévus à cet
effet au bas du cadre intérieur en insérant les vis
dans les fentes des supports.
8. Accrochez le garde-cendres sur la base de feu.
9. Adjustez le déflecteur de chaleur en le tirant jusqu’à
ce qu’il soit aligné au rebord de la plaque de
soutien. Serrez les vis du déflecteur.
10.Installez le pare-étincelles. Accrochez les attaches
du haut au dessous de la partie supérieure du cadre
intérieur puis poussez le bas du pare-étincelles contre
le cadre afin que les attaches du bas s’enclenchent
en place sur le dessus de la base de feu.

10

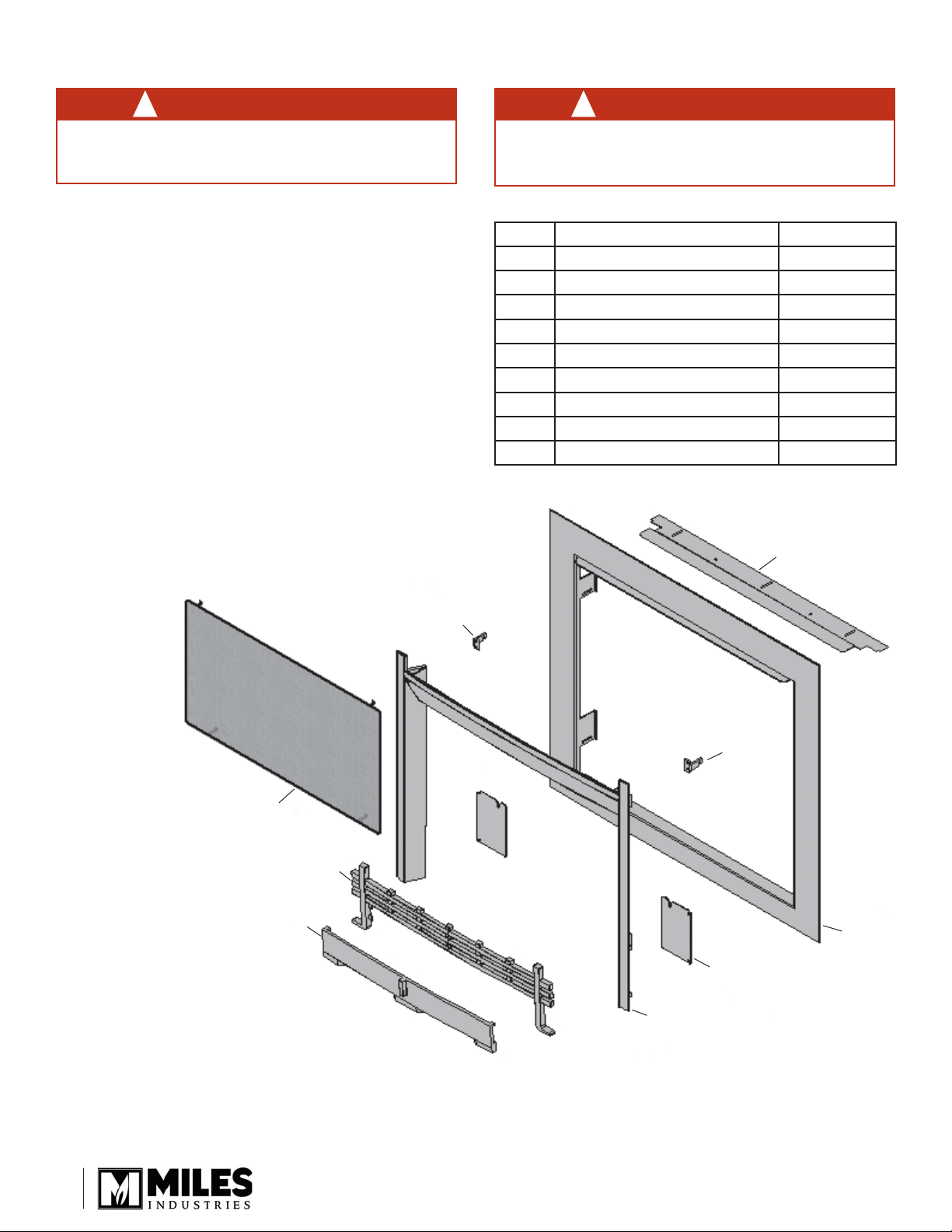

Code Description Node pièce
1Déflecteur de chaleur 4001075AZ
2 Plaque de soutien 4001085AZ
3 Cadre intérieur 4000966
4 Support de montage droit 4001089
5 Support de montage gauche 4000970
6 Supports de base de feu (2) 4000980
7 Garde-cendres 4000972AZ
8 Base de feu 4000971AZ
9 Pare-étincelles 4003292
Liste de pièces
6
5
4
3
1
2
7
8
9
Entretien
La devanture de fonte et le pare-étincelles peuvent être
nettoyés à l’aide d’une brosse souple.
Si le pare-étincelles est endommagé, il doit être
remplacé par le pare-étincelles conçu par le manu-
facturier pour cet appareil.
Pour nettoyer la vitre de la fenêtre, consultez le guide
du consommateur fourni avec le foyer.
NE PAS nettoyer la vitre avec un produit à base
d’ammoniaque.
Enlèvement de la devanture
1. Enlevez le pare-étincelles en le poussant d’abord
vers le haut et ensuite en tirant sur le bas pour
désengager ses attaches.
2. Décrochez le garde-cendres, la base de feu et le
cadre intérieur.
AVERTISSEMENT
NE TOUCHEZ PAS LE
NE TOUCHEZ PAS LE
PARE-ÉTINCELLES
PARE-ÉTINCELLES
OU
OU
LA FENÊTRE LORSQU’ILS SONT CHAUDS!
LA FENÊTRE LORSQU’ILS SONT CHAUDS!
Laissez le foyer refroidir avant de le nettoyer.
Laissez le foyer refroidir avant de le nettoyer.
AVERTISSEMENT
POUR RAISONS DE SÉCURITÉ, assurez-vous
POUR RAISONS DE SÉCURITÉ, assurez-vous
que le pare-étincelles soit réinstallé sur le foyer
que le pare-étincelles soit réinstallé sur le foyer
après l’entretien.
après l’entretien.
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
AVERTISSEMENT
!AVERTISSEMENT !
