WARNING
This conversion kit shall be installed by
a qualified service agency in accordance
with the manufacturer’s instructions and
all applicable codes and requirements
of the authority having jurisdiction. If
the information in these instructions is
not followed exactly, a fire, explosion
or production of carbon monoxide may
result causing property damage, personal
injury or loss of life. The qualified service
agency is responsible for the proper
installation of this kit. The installation
is not proper and complete until the
operation of the converted appliance is
checked as specified in the manufacturer’s
instructions supplied with the kit.
Use this manual in conjunction with the
installation manual supplied with the
appliance.
1000NGK / 1000PGK Gas Conversion Kit
Use with Valor H3 1000J, 1000K Heater Models ONLY
INSTALLATION MANUAL
H3 Series
4007648-03
©2021, Miles Industries Ltd.
Kit Contents
• 1 Pilot injector
• 1 Main burner injector elbow
• 1 Air shutter
• 1 Pilot shield
• 1 Minimum rate bypass screw
• 1 Set of conversion labels
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module
• Small (jewelers size) flat blade screwdriver, to set pres-
sure
• Small flat blade screwdriver, to release pressure tap
on valve
• Needle nose pliers, to remove bypass screw
• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot
injector
• Manometer, to set pressure
Specifications
* This appliance is certified for use from 0–4500 feet. For
altitudes above 4500 feet, see local codes.
Model 1000JN
1000KN
1000JP
1000KP
Gas Natural Propane
Altitude (Ft.)* 0-4,500 feet*
Input Maximum (BTU/h) 25,000 24,000
Input Minimum (BTU/h) 12,000 11,000
Manifold Pressure (in w.c.) 3.2” 9.5”
Minimum Supply Pressure (in
w.c.) 5” 11”
Maximum Supply Pressure (in
w.c.) 10” 14”
Main Burner Injector Marking 750 260
Pilot Injector Marking 51 30
Min. Rate Bypass Screw 175 105

General Notes Regarding Conversion
The conversion may be done before or after the
appliance is installed into the cavity. However, the gas
must be connected to set the manifold pressure.
Prepare the Appliance
1. If the fireplace is already installed, remove the
barrier screen, side doors, lower panel, front trim,
window and fuel bed. Be careful with fuel bed as
components are fragile.
2. Locate gas shut offvalve and isolate.
3. Remove the ceramic liner panels.
4. Remove the burner cover (3 screws at rear).
5. Remove air baffle (6 screws at rear, 4 top, 2 bottom).
6. Using two wrenches, disconnect gas inlet from the
control valve.
7. Remove the burner plate (12 screws).
Replace Burner Injector and air shutter
1. Unscrew the nut at the end of the burner fuel
supply line, and gently press the line down.
2. Unscrew and disengage the injector elbow. Be
aware that four pieces sit between the elbow and
the burner, do not drop them.
3. Exchange injector elbow from kit, verifying the new
injector before you install—see Specifications table
on page 1. The injector number is stamped on the
corner of the elbow.
4. Exchange the air shutter from kit as its shape is dif-
ferent for each fuel.
5. Reverse the assembly, putting the new injector, the
flat washer, tension washer, air shutter, and anti-
flashback shield back in order as shown below.
Do not overtighten!
Note: The stem on the end of
the air shutter must mate with
the vertical slot in the link
bracket. No nut is required.
6. Connect the fuel supply line
and tighten the nut.
Nut
Injector elbow
Propane gas
Natural gas
Flat washer
Anti-flashback shield
Air shutter
(natural gas)
Tension washer (wavy)
Flat washer
Anti-flashback shield
Air shutter
(propane gas)
Tension washer (wavy)
Link bracket
Link bracket
2

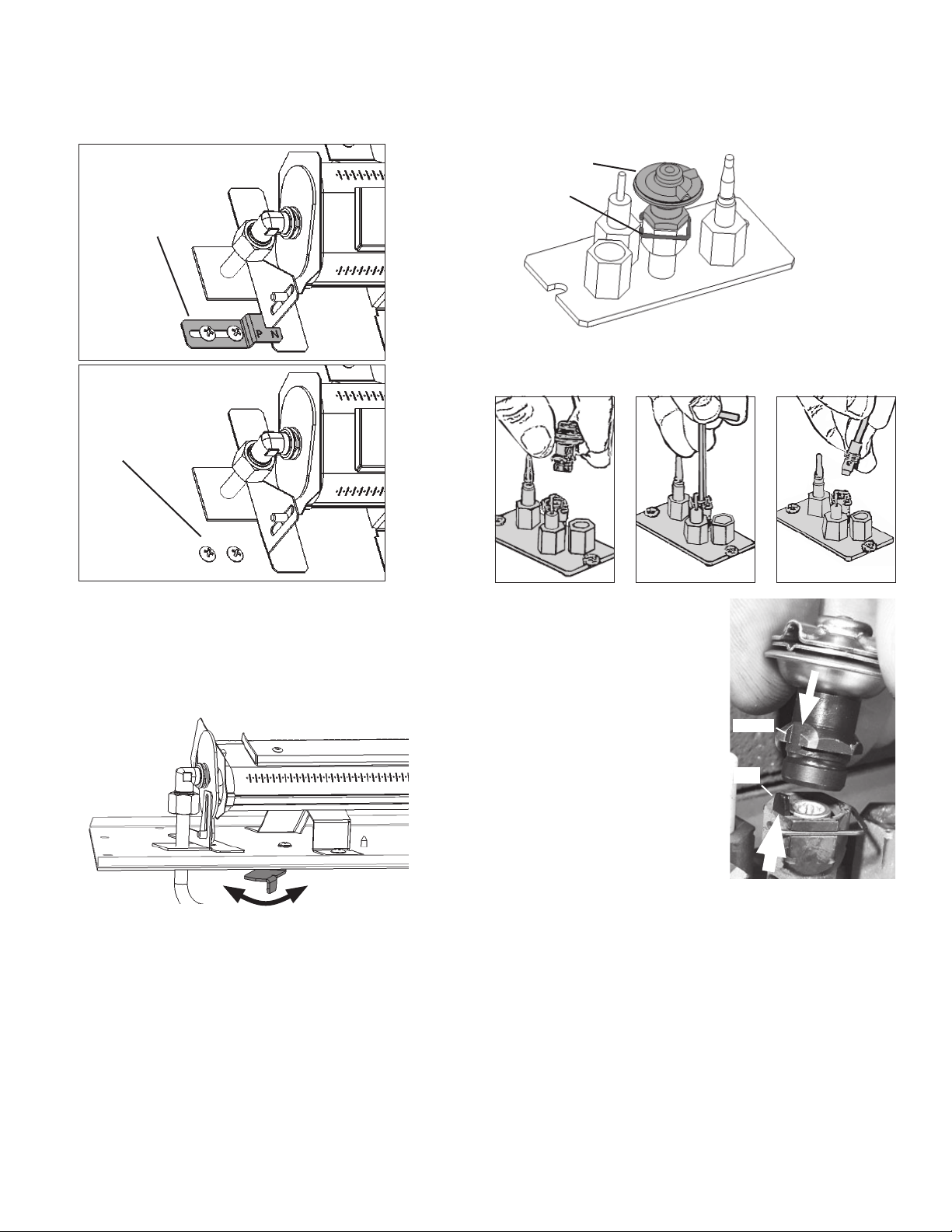

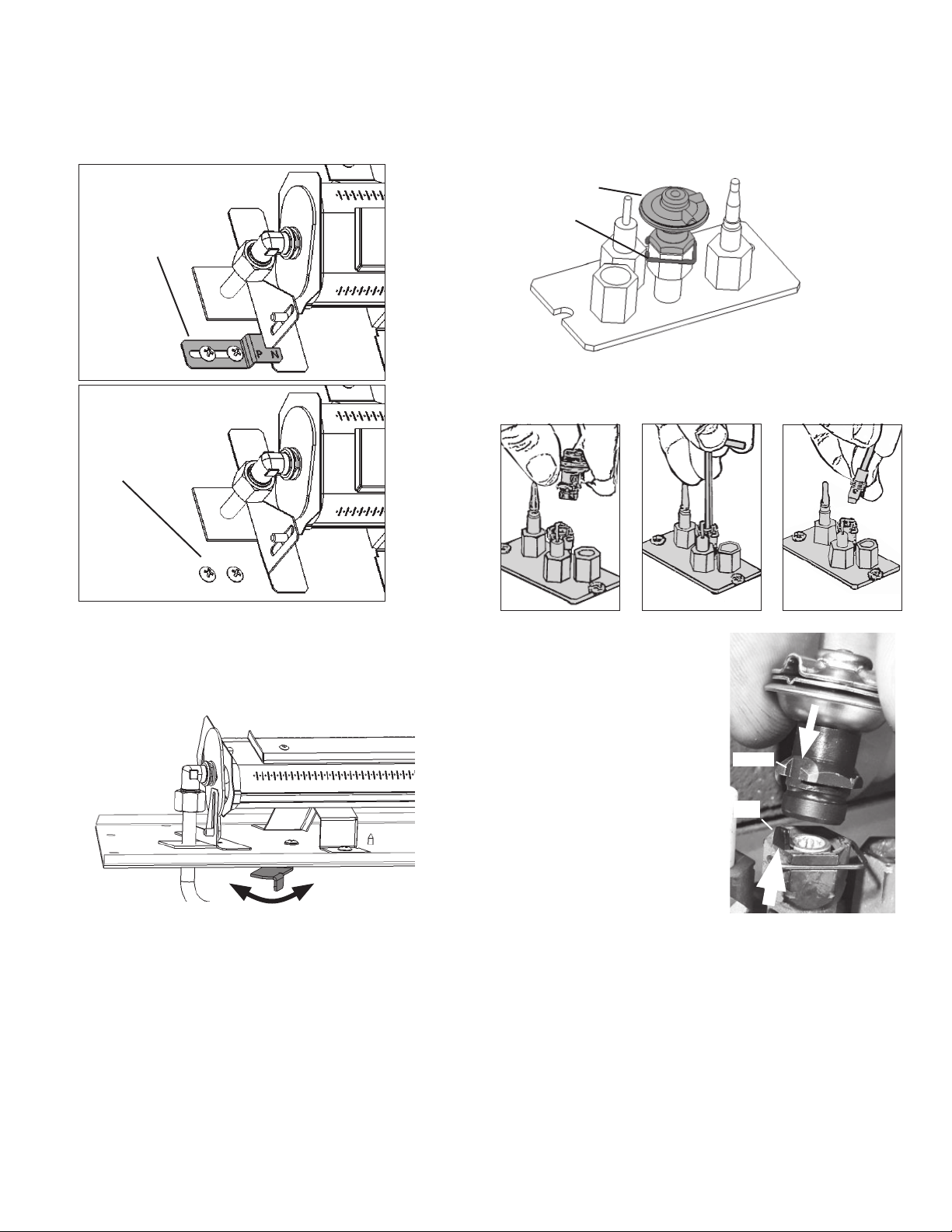

Replace the Pilot Injector
1. Remove the pilot shield if installed (2 screws).
2. Remove the pilot hood by releasing the U-clip and
pulling up on the hood. The U-clip should not be
removed.
3. Unscrew the pilot injector using an Allen key. Dis-
card the old pilot injector.
4. Replace with the appro-
priate pilot injector—see
Specifications table on page
1; the pilot injector number
is stamped on the barrel.
Screw in the new injector.
5. Refit the pilot hood by
pushing down on it, mat-
ing its notch and key at the
base. Ensure that it snaps
into position.
Pilot hood
U-clip
7. Air shutter stopper, if equipped.
This part is no longer necessary. If the appliance has
an air shutter stopper, remove the 2 screws retain-
ing it, discard it and reinstall the 2 screws to plug the
holes. This part is no longer used.
Test Air Shutter Movement
Under the burner plate, locate the air shutter lever and
slide it from left to right to ensure it is moving freely.
If appliance equipped
with air shutter
stopper, remove
and discard. Re-use
screws to plug holes.
Air shutter stopper
removed
Notch
Key
3

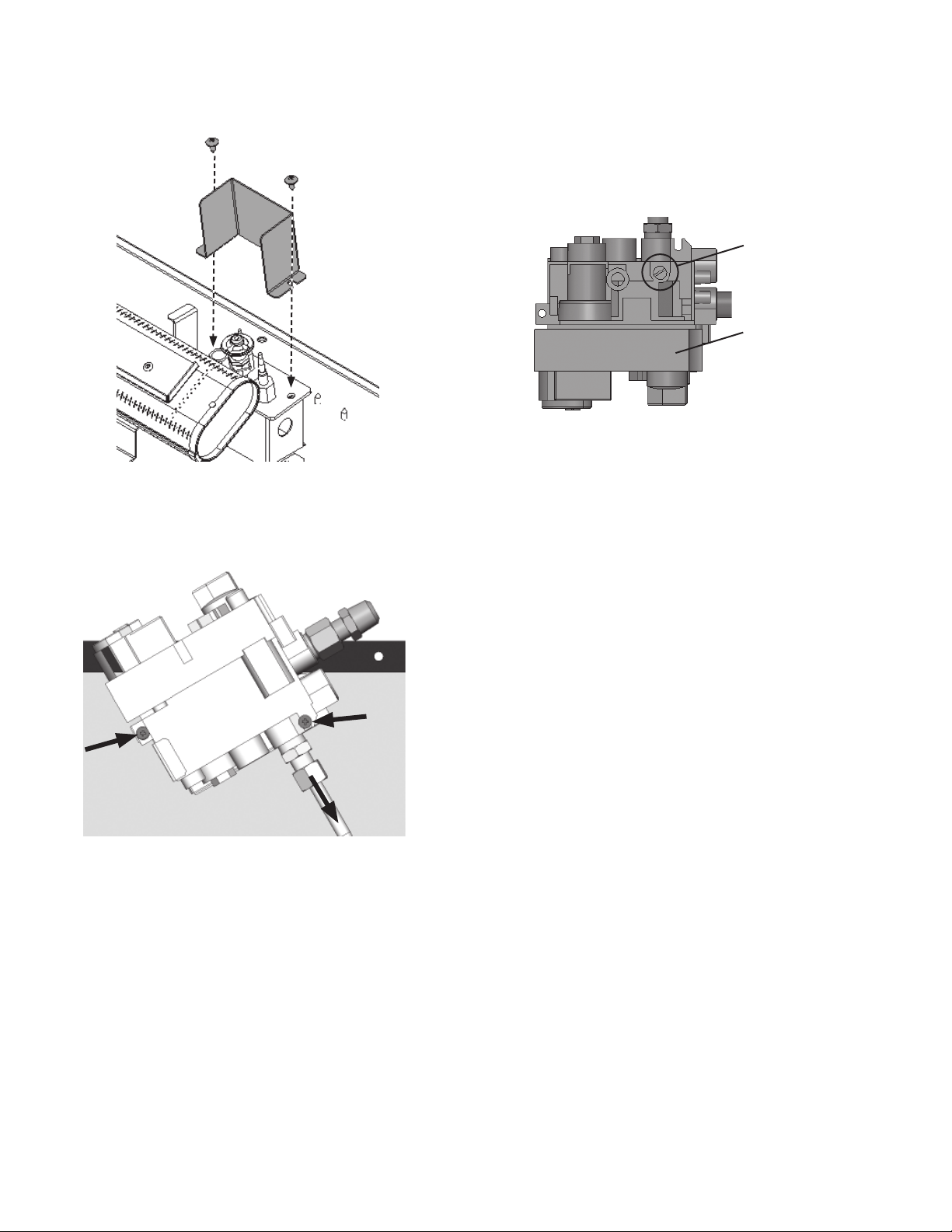

6. Install the pilot shield supplied with the kit if none
was already installed or if different than the one
installed (2 screws).
Replace the Minimum Rate Bypass Screw
1. Turn module plate assembly upside down, unlock
and remove pipe assembly from valve.
2. Remove two screws holding valve to valve mount to
turn the valve upsidedown. The other connections
to the valve will allow you clearance to complete the
following steps. Be extremely careful not to dam-
age the thermocouple and the pilot light leads!
3. Locate and remove the bypass screw from the valve
and discard (this screw may be covered by a sticker).
Note: The bypass screw may require either a flat
head screwdriver or an Allen key depending on its
type.
The bypass screw has a rubber O-ring and may
need to be carefully pulled out using pliers after
unscrewing.
4. Insert the replacement minimum rate bypass screw
and hand-tighten using a screwdriver/Allen key.
Refer to the Specifications table on page 1 for proper
bypass screw; the number is stamped on the barrel
of the screw.
5. Remount the valve on the valve mount (2 screws).
6. Reconnect the pipe assembly to the valve ensuring
the connection is gastight. Check pilot pipe, thermo-
couple and interruptor block to ensure they are still
tight after valve handling.
Note : Thermocouple/Interruptor block only require
to be hand-tight plus 1/4 turn - do NOT tighten too
much since they are not gas connections.
Re-assemble Module
To reinstall, reverse the previous procedures.
1. Position and locate module in the firebox insert-
ing the valve first. Be careful not to trap cables
between firebox floor and module.
2. Secure module to firebox with previously used 12
screws.
3. Re-install the air baffle (6 screws) and burner cover
(3 screws). Do not yet re-install trim or panels.
Bypass screw
Valve
4

Check for leaks
1. Reconnect gas inlet to valve tightening pipe connec-
tion. Open shut-offvalve and inspect.
2. Test for leaks by applying a liquid detergent or soap
solution to all connection joints that were taken
apart and reassembled. Bubbles forming indicate a
gas leak.
Set the Manifold Pressure
1. Fit a manometer to the manifold pressure test tap
on the valve—see figure below.
2. Light the appliance and turn the control to full input.
3. Adjust the pressure adjustment screw using a small
jeweller’s size flat blade screwdriver—as shown
below—while the appliance is running at full input
to produce manifold pressure, as per Specifications
table on page 1.
4. Turn offthe appliance, remove the manometer and
tighten the test tapping screw.
5. Check all connections for leaks.
WARNING
NEVER use an open flame to check
for leaks! Correct any leak detected
immediately.
Manifold
Pressure
Test Tap
Valve Inlet
Pressure
Loosen screw to check
(tighten afterwards)
Pressure Test Tappings
Front Face of Control Valve
Pry o
Plastic Cap
Pressure ad-
justment screw
behind plastic
cap
Increases pressure
Decreases pressure
Front face of
control Valve
Reinstall the Fuel Bed
To reinstall the fuel bed to the fireplace, see the
installation instructions supplied with the appliance.
Adjust the Air Shutter
Once the burner module is reinstalled, the air shutter is
accessible from the front.
1. Locate the aeration adjustment lever under the
burner module as pictured.
2. Adjust the aeration lever as required. Depending on
fuel bed used, altitude and other considerations, the
flame picture may be improved by adjusting the
aeration. The need for adjustment should be
determined only by operating the appliance with the
fuel bed, liners and window installed and evaluating
the flame picture after a 15-minute warm-up.
Air shutter lever
Open Close
5

Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

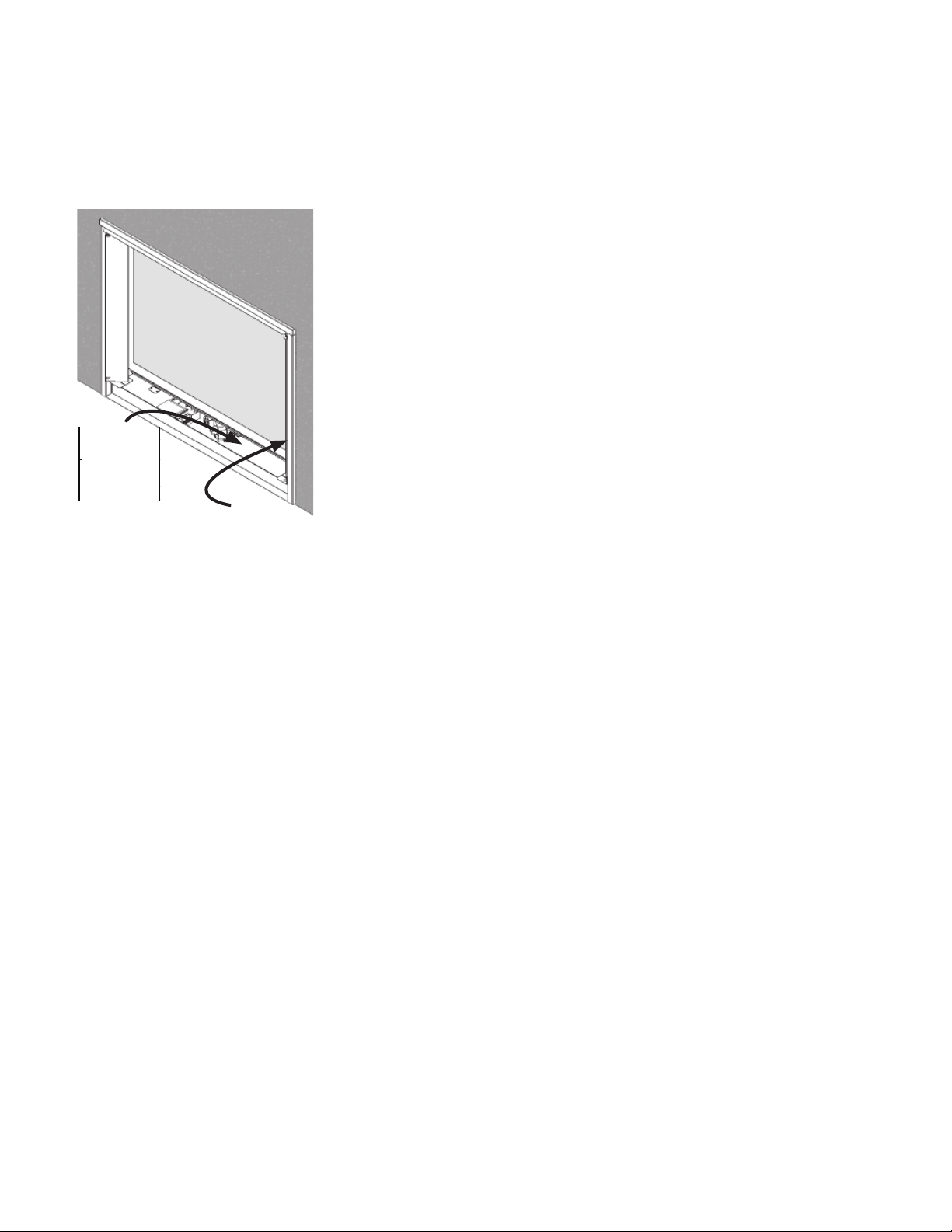

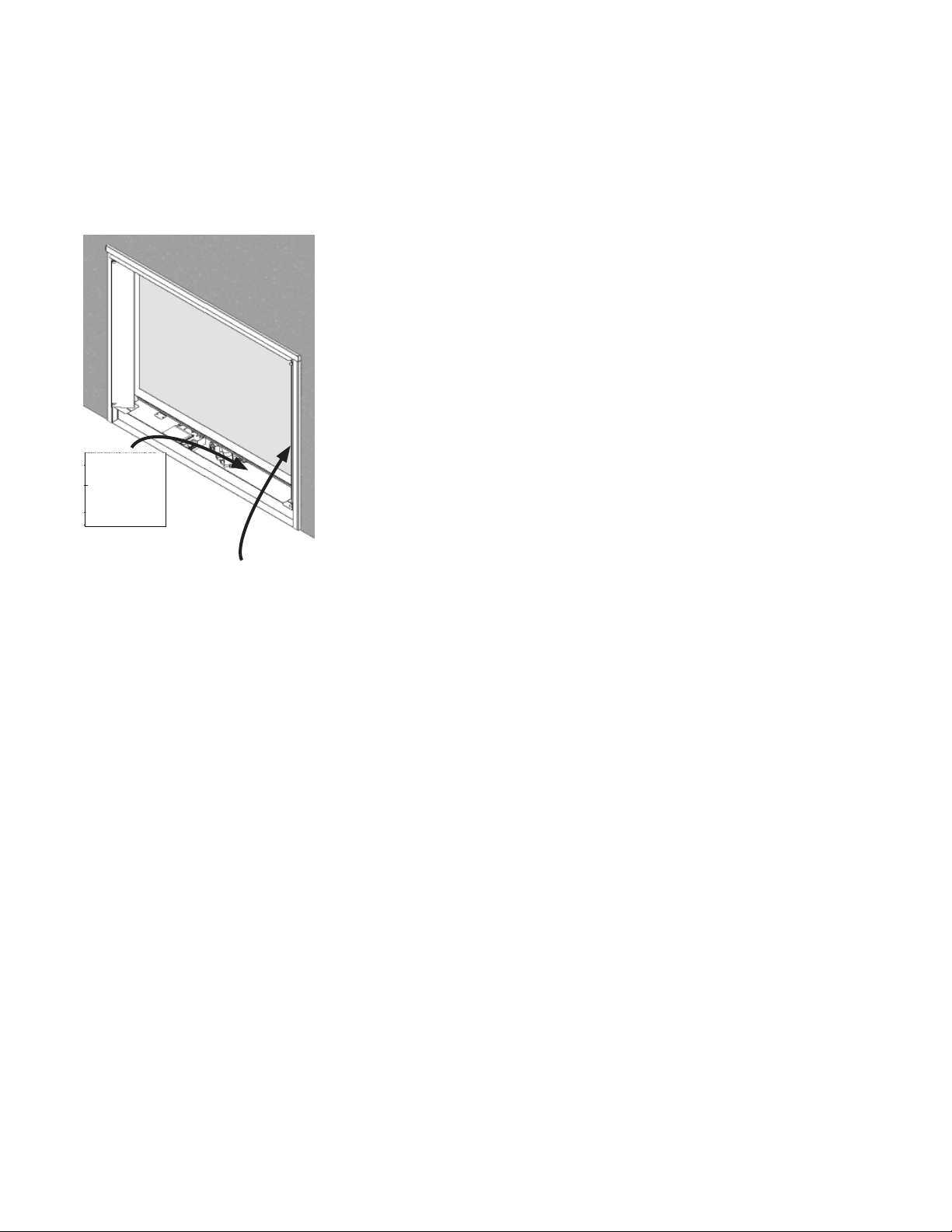

Fit the Specifications Label
1. Complete the required details of label “This appli-
ance was converted on... by...” position along with the
label “This control has been converted...”.
2. Fit the labels on the bottom floor of the appliance as
close as possible to the data card located at the
right of firebox behind the side door.
3. Complete the fireplace installation.
BEEN
CONVERTED
TO
PROPANE
GAS
ORIFICES: BURNER #360
PILOT # 30
SUPPLY PRESSURE 11” MIN 14” MAX
MANIFOLD PRESSURE 9” W.C.
INPUT 30,000Btu/h MAX
KIT # 785PGKV2
CET APPAREIL (MODELE 785J) A ETE
CONVERTI AU GAZ PROPANE.
INJECTEURS BRULEUR # 360
VEILLEUSE #30
PRESSION D’ADMISSION 11” MIN 14”
MAX. PRESSION A TUBULURE
D’ALIMENTATION 9” COL. D’EAU
DEBIT CALORIFIQUE 30,000Btu/h.
TROUSSE #785PGKV2 4004564/01
Data plate
6

AVERTISSEMENT
Ce kit de conversion doit être installé
par une agence de service qualifiée selon
les directives du fabricant et tous les
codes et règlements applicables dans la
juridiction de l’installation. Dans les cas ou
les directives de ce guide ne seraient pas
suivies à la lettre, un feu, une explosion
ou la production de monoxide de carbone
pourraient se produire et causer des
dommages matériels, des blessures ou la
mort. L’agence de service qualifiée pour
effectuer cette installation est responsible
de l’installation appropriée de ce kit.
L’installation n’est complète que lorsque
l’opération de l’appareil converti a été
vérifiée tel qu’indiqué par les directives du
fabricant fournies avec ce kit.
Utilisez ce guide en conjonction avec le
guide d’installation fourni avec le foyer.
Trousse de conversion de gaz 1000NGK / 1000PGK
Utilisez avec les foyers Valor H3 1000J, 1000K SEULEMENT
GUIDE D’INSTALLATION
Série H3
Contenu du kit
• 1 Injecteur de veilleuse
• 1 Injecteur coude du brûleur
• 1 Obturateur d’air
• 1 Écran de veilleuse
• 1 Vis d’indice minimum
• 1 Ensemble d’étiquettes de conversion
Outils requis
• Clés à tuyaux, pour débrancher la conduite de gaz
• Tournevis Phillips (+), pour enlever le module du
brûleur
• Petit tournevis à lame de bijoutier, pour régler
la pression
• Petit tournevis à lame, pour libérer la pression
sur la soupape
• Pince à bec effilé, pour enlever la vis d’indice
• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour
enlever l’injecteur de la veilleuse
• Manomètre, pour régler la pression d’admission
Spécifications
* Cet appareil est certifié pour utilisation de 0 à 4b500
pieds. Pour altitudes au-dessus de 4 500 pieds, consultez
la règlementation locale.
Modèle 1000JN
1000KN
1000JP
1000KP
Gaz Naturel Propane
Altitude (pi)* 0-4 500 pieds*
Apport maximal (Btu/hre) 25 000 24 000
Apport minimal (Btu/hre) 12 000 11 000
Pression d’admission (en c.e.) 3,2” 9,5”
Pression d’alimentation minimale
(en c.e.) 5” 11”
Pression d’alimentation maximale
(en c.e.) 10” 14”
Injecteur du brûleur (no)750 260
Injecteur de veilleuse (no)51 30
Vis d’apport minimal 175 105
7

À propos de la conversion
La conversion d’un gaz à l’autre peut être faite avant
ou après l’installation de l’appareil dans la cavité.
Cependant, le gaz doit être branché pour régler la
pression d’admission.
Préparez l’appareil
1. Si le foyer est déjà installé, enlevez le pare-étincel-
les, les portes des côtés, la plinthe, la fenêtre et le lit
de combustion. Faites attention car les éléments
du lit de combustion sont fragiles.
2. Trouvez le robinet d’arrêt et isolez la conduite de gaz.
3. Enlevez les panneaux de céramique.
4. Enlevez la plateforme du brûleur (3 vis).
5. Enlevez le déflecteur d’air (6 vis).
6. Utilisez deux clés pour débrancher la conduite
de gaz reliée à la soupape.
7. Enlevez la plaque du brûleur (12 vis).
Remplacez l’injecteur du brûleur
1. En soutenant l’injecteur coude, dévissez l’écrou re-
tenant de la conduite de gaz pour la débrancher.
2. En faisant attention aux nombreuses petites
pièces retenues par l’injecteur au brûleur, dévissez
l’injecteur du brûleur.
3. Remplacez l’injecteur par celui fourni avec la trousse
de conversion : assurez-vous d’avoir le bon injecteur
avant de l’installer, son numéro est gravé dessus—
consultez le tableau Spécifications à la page 7.
4. Remplacez l’obturateur d’air avec celui fourni avec
la trousse car il a une forme différente selon le gaz
utilisé.
5. Réassemblez toutes les pièces au brûleur en vissant
l’injecteur. Ne serrez pas trop! Les illustrations
ci-dessous montrent les pièces dans l’ordre dans
lequel elles doivent être réassemblées.
Note : La tige de
l’obturateur doit être
insérée dans la fente du
support de liaison.
6. Rebranchez l’injecteur
à la conduite de gaz et
serrez l’écrou.
Gaz propane
Gaz naturel
Rondelle plate
Écran anti-retour
Obturateur
(gaz naturel)
Rondelle ondulée
Rondelle plate
Écran anti-retour
Obturateur
(gaz propane)
Rondelle ondulée
Support de liaison
Support de liaison
Écrou
Injecteur coude
8

Remplacez l’injecteur de veilleuse
1. Enlevez l’écran de la veilleuse si installée (2 vis).
2. Écartez légèrement l’attache en U puis tirez vers le
haut sur le capuchon de la veilleuse pour l’enlever.
3. Enlevez l’injecteur de la veilleuse avec une clé Allen et
jetez-le.
4. Remplacez-le avec
l’injecteur approprié—voir
le tableau Spécifications à la
page 7. Installez le nouvel
injecteur et serrez-le.
5. Réinstallez le capuchon
de la veilleuse, alignant la
fente du capuchon à la clé
dans sa base et en pous-
sant dessus. Assurez-vous
qu’il s’enclenche correcte-
ment, dans la bonne orien-
tation.
Capuchon
Attache
en U
7. Butoir d’obturateur, si installé.
Cette pièce n’est plus nécessaire. Enlevez le butoir
et jetez-le. Réutilisez les 2 vis du butoir pour bou-
cher les trous de vis de la plaque.
Vérifiez le mouvement de l’obturateur
Sous la plaque du brûleur, repérez le levier de l’obtu-
rateur. Glissez-le vers la gauche et la droite pour vous
assurer qu’il bouge librement.
Appareil avec butoir
d’obturateur : enlevez
et jetez. Réutilisez les
vis pour boucher les
trous de vis.
Butoir d’obturateur
enlevé
Fente
Clé
9

6. Installez l’écran de veilleuse fournie avec le kit, si
aucune n’était originalement installée ou si celle qui
était installée est différente (2 vis).
Remplacez la vis d’indice minimum
1. Tournez la plaque du brûleur à l’envers; enlevez
l’écrou de verrouillage et débranchez de la conduite.
2. Enlevez les deux vis retenant la soupape à son sup-
port et détachez la soupape pour la retourner en
faisant très attention aux autres connexions.
3. Repérez la vis d’indice minimum sur l’autre côté de
la soupape et enlevez-la—elle peut être couverte
par un autocollant.
Note : La vis peut nécessiter un tournevis à lame ou
une clé Allen selon le cas. Elle est maintenue en
place par un joint torique de caoutchouc. Il peut
être nécessaire de devoir forcer le joint hors de sa
position ou d’enlever la vis avec des pinces à bec
effilé.
4. Remplacez la vis par celle fournie avec la trousse,
vous assurant qu’elle soit la bonne pour le type de
gaz—voir le tableau Spécifications à la page 6.
Le numéro de la vis est inscrit sur sa tige. Serrez-la
à la main avec un tournevis/clé Allen.
5. Réinstallez la soupape sur son support (2 vis).
6. Rebranchez le conduit du brûleur à la soupape
vous assurant que la connexion est étanche au gaz.
Vérifiez les connexions du conduit de la veilleuse et
des thermocouple et bloc interrupteur afin de vous
assurer qu’ils soient toujours serrés après avoir
manipulé la soupape.
Note : Les connexions thermocouple/bloc inter-
rupteur exigent seulement le serrage à la main plus
1/4 de tour - ne PAS trop serrer puisqu’elles ne sont
pas des connexions de gaz.
Réinstallez le module du brûleur
Procédez à l’inverse pour réinstaller le brûleur.
1. Placez la plaque du brûleur dans la boîte de foyer,
insérant la soupape en premier. Faites attention
de ne pas coincer les câbles et fils entre le fond
de la boîte de foyer et la plaque du brûleur.
2. Fixez la plaque du brûleur avec les 12 vis enlevées
plus tôt.
3. Réinstallez le déflecteur d’air (6 vis) et la plateforme
du brûleur (3 vis).
Dessus de
la soupape
Vis d’indice
minimum
10

Vérifiez s’il y a des fuites
1. Rebranchez la conduite de gaz à la soupape et
serrez les raccords. Ouvrez le robinet d’arrêt et
inspectez-le.
2. Vérifiez tous les raccords qui ont été débranchés et
rebranchés pour voir s’il y a des fuites; utilisez une
solution d’eau et de savon. Des bulles indiquent qu’il
y a une fuite de gaz.
Réglez et vérifiez la pression d’admission
1. Fixez un manomètre à la connexion de vérification
de pression d’admission sur la soupape—voir
l’image ci-dessous.
2. Allumez l’appareil et tournez le bouton de contrôle
pour un apport maximal.
3. Réglez la vis d’ajustement de pression sur la sou-
pape à l’aide d’un petit tournevis à lame—tel
qu’indiqué ci-dessous—alors que l’appareil fonc-
tionne à plein régime pour produire la pression
d’admission indiquée au tableau Spécifications à la
page 7.
AVERTISSEMENT
NE JAMAIS UTILISER une flamme vive
pour vérifier s’il y a des fuites. Corrigez
immédiatement toute fuite détectée.
Vérification
de la pression
d’admission
Pression
d’alimentation
Dévissez pour vérifier; resserrez après.
Vérification de pression
Devant de la soupape
Enlevez le
capuchon
de plastique
Devant de la
soupape
Vis de réglage
de pression
derrière le
couvercle
Augmente la pression
Diminue la pression
4. Éteignez l’appareil, enlevez le manomètre et re-
serrez la vis de vérification de pression.
5. Vérifiez tous les raccords pour voir s’il y a des fuites.
Réinstallez le lit de combustion
Consultez le guide d’installation du foyer.
Ajustez l’obturateur d’air
Une fois le brûleur réinstallé, le levier de l’obturateur
d’air se situe en-dessous et est accessible du devant de
l’appareil.
1. Repérez le levier sous la plaque du brûleur.
2. Ajustez la position de l’obturateur. Dépendamment
du lit d’alimentation utilisé, de l’altitude et autre
considérations, l’aspect des flammes peut être
amélioré en changeant le réglage de l’aération. La
nécessité de changer l’aération devrait être détermi-
née seulement après avoir fait fonctionner l’appareil
avec le lit d’alimentation, les panneaux et la fenêtre
installés et après avoir évalué les flammes suivant
un réchauffement de 15 minutes.
Levier d’aération
Ouvert Fermé
11

Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
Apposez les étiquettes de conversion
1. Completez les informations requises sur l’étiquette
“Cet appareil a été converti le ... par ...” et placez
avec l’étiquette “Cette commande a été convertie ...”.
2. Apposez les étiquettes de conversion sur le fond de
la caisse du foyer près de la carte d’identification
située à droite de la boîte de foyer derrière la porte
de côté.
3. Complétez l’iinstallation du foyer suivant son guide
d’installation.
BEEN
CONVERTED
TO
PROPANE
GAS
ORIFICES: BURNER #360
PILOT # 30
SUPPLY PRESSURE 11” MIN 14” MAX
MANIFOLD PRESSURE 9” W.C.
INPUT 30,000Btu/h MAX
KIT # 785PGKV2
CET APPAREIL (MODELE 785J) A ETE
CONVERTI AU GAZ PROPANE.
INJECTEURS BRULEUR # 360
VEILLEUSE #30
PRESSION D’ADMISSION 11” MIN 14”
MAX. PRESSION A TUBULURE
D’ALIMENTATION 9” COL. D’EAU
DEBIT CALORIFIQUE 30,000Btu/h.
TROUSSE #785PGKV2 4004564/01
Carte d’identification
12
