VanMarcke Luna 50 User manual

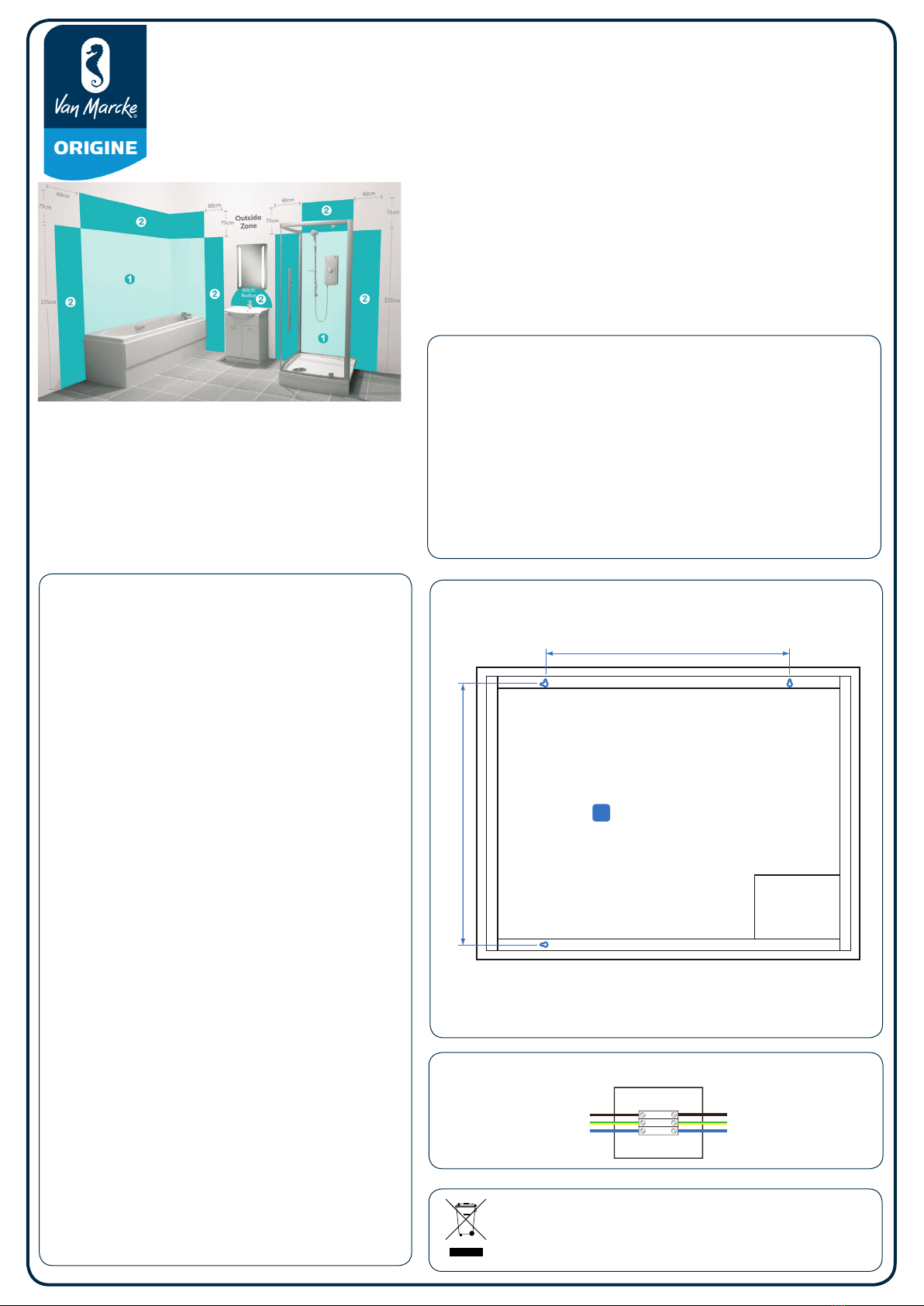

(Fig. 1)
2 et hors volume
Toutes les installations doivent être conformes aux directives basées sur un
concept de volumes de protection. Le schéma ci-dessus illustre ce concept et
doit être suivi pour garantir l’installation en toute sécurité d’appareils électriques
dans la salle de bain. Cette réglementation s’applique uniquement aux
installations domestiques. Les installations doivent être réalisées conformément
aux règlements de câblage actuels de l’IET et aux normes de construction
pertinentes. Nous recommandons de faire installer les produits électriques de
salle de bain uniquement par un électricien qualié.
Merci d’avoir acheté ce produit.
Veuillez lire attentivement ces instructions et vous y référer pendant l’installation, pour vous
assurer que le produit soit installé en toute sécurité et qu’il conserve sa nition de haute
qualité.
Veuillez conserver cette notice pour pouvoir vous y référer plus tard.
Avant l’installation, assurez-vous que l’alimentation du réseau électrique domestique auquel le
miroir doit être raccordé est coupée. Avant le forage, assurez-vous qu’il n’y a pas de câbles ou
de tuyaux cachés dans le mur.
N.B Ces produits doivent être installés avec un minimum de 150 mm entre
l’interrupteur du capteur infrarouge et tout mur ou objet adjacent pour garantir le
bon fonctionnement du capteur.
Schéma des points de montage (Fig. A)
Miroirs éclairés
Luna 50 Art No. 221100 / Luna 60 Art No. 221101
Luna 90 Art No. 221102 / Luna 120 Art No. 221103
Luna 140 Art No. 221104
Installation
Assurez-vous que l’alimentation du réseau électrique domestique
auquel vous raccordez le miroir est coupée.
1. Placez le miroir dans un emplacement adéquat (conformément au
schéma des volumes – Fig. 1), en veillant à ce que l’alimentation du réseau
électrique domestique se trouve à portée du point de raccordement du
câble du produit.
2. Marquez soigneusement la position du miroir avec un crayon gras, en
veillant à ce qu’il soit de niveau. Retirez le miroir et marquez les points
de montage (voir Fig. A). Assurez-vous que tous les points de montage
marqués correspondent précisément aux points de xation du miroir.
3. Avec une mèche appropriée, percez des trous aux endroits marqués,
jusqu’à la profondeur adéquate. Si vous forez dans du carrelage, utilisez
une mèche pour céramique.
4. Enfoncez les chevilles jusqu’à ce qu’elles aeurent avec le mur. Pour une
installation sur une surface carrelée, les chevilles doivent être insérées un
peu plus profondément pour éviter les ssures. Remarque : pour les murs
en plâtre, il convient d’acheter des xations spéciales, disponibles dans
tous les magasins de bricolage et quincailleries.
5. Vissez les xations fournies dans les chevilles.
6. Assurez-vous que l’alimentation du réseau électrique domestique auquel
vous raccordez le miroir est coupée. Connectez l’alimentation du réseau
électrique domestique au boîtier de raccordement, selon le schéma de
câblage ci-contre (Fig. B).
7. Accrochez le miroir.
8. Rallumez l’alimentation du réseau électrique domestique.
Instructions d’utilisation
Pour allumer / éteindre, déplacez lentement votre main devant le
capteur. Pour modier la température de couleur du miroir, tenez
votre main près du capteur, la température de couleur commencera à
changer. Déplacez simplement votre main loin du capteur lorsque la
température de couleur désirée a été atteinte, et continuez à utiliser
le miroir comme d’habitude - la température de couleur choisie
restera même après la mise hors tension puis la remise sous tension.
Instructions d’entretien
N’utilisez pas de produits abrasifs ni de solvants pour nettoyer ce
produit. Essuyez toutes les éclaboussures d’eau dès que possible à
l’aide d’un chion doux et humide.
Points de montage
VUE ARRIÈRE
Format portrait
Format paysage
Conformité DEEE
Ne doit pas être jeté avec les déchets ménagers ordinaires
Ce produit convient pour une installation selon
les volumes de protection
FR
Phase
Terre
Neutre
ALIMENTATION SECTEURLUMINAIRE
Le conducteur de phase peut être rouge ou brun.
Le conducteur neutre peut être bleu ou noir.
Le conducteur de protection (terre) est jaune et vert.
Le conducteur de protection (terre) est jaune et vert.
Le conducteur de phase est brun.
Le conducteur neutre est bleu.
Schéma de câblage (Fig. B)

(Fig. 1)
2 &Outside Zone
All installations must comply with guidelines which are based on a
zonal concept. The diagram above illustrates this concept and must
be followed to ensure the safe installation of electrical appliances in
the bathroom. These regulations apply to domestic installations only.
Installations must be made in accordance with the current IEE wiring
regulations and relevant building regulations. We recommend that
all electrical bathroom products should only be tted by a suitably
qualied, Part P registered electrician.
Thank you for purchasing this product.
Please read through these instructions carefully and refer back to them during
installation to ensure that your product is tted safely and that it retains its high
quality nish.
Please retain this leaet for future reference.
Before installation, ensure the domestic electrical mains supply to which the mirror
is to be connected is turned o. Before drilling, ensure that there are no hidden
cables or pipes in the wall.
NB. These products must be installed with a minimum distance of 150mm between
the infra-red sensor switch and any adjacent wall or object to ensure correct
operation of the sensor.
Mounting Points Diagram (Fig. A)
Illuminated Mirrors
Luna 50 Art No. 221100 / Luna 60 Art No. 221101
Luna 90 Art No. 221102 / Luna 120 Art No. 221103
Luna 140 Art No. 221104
Installation
Ensure the domestic electrical mains supply to which the mirror
is being connected is turned o.
1. Position the mirror in a suitable location (according to the
zonal diagram - Fig. 1), ensuring that the domestic electrical
mains supply is within reach of the electrical entry point of the
product.
2. Carefully mark the position of the mirror using a soft pencil
ensuring it is level. Remove the mirror and mark the mounting
points. Please ensure that all marked mounting points
accurately match up with the xing points on the mirror.
3. Using a suitable drill bit, drill holes in the marked positions to
a suitable depth. If drilling through tile, use a ceramic drill bit.
4. Insert wall plugs level with the surface of the wall. If tting
to a tiled surface, wall plugs should be inserted below the
tile surface to avoid cracking. NB. For plasterboard walls,
specialist xings should be purchased, available from any DIY
or hardware store.
5. Screw supplied xings into wall plugs.
6. Connect the domestic mains supply to the terminal box
according to the wiring diagram overleaf (Fig. B).
7. Hang the mirror in position.
8. Switch the domestic electrical mains supply for the mirror
back on.
Operation Instructions
To switch on/o slowly move your hand past the sensor.
To alter the colour temperature of the mirror, hold your hand
by the sensor, the colour temperature will start to
change. Simply move your hand away from the sensor when the
desired colour temperature has been reached and continue to
operate the mirror as normal - the chosen colour temperature
will remain even after power is switched o and on again.
Care Instructions
Do not use abrasives or solvents when cleaning this product.
Wipe o all water spillages as soon as possible using a soft, damp
cloth.
mounting points
REAR VIEW
Hanging Portrait
Hanging landscape
WEEE compliance
Must not be mixed with general household waste
This product is suitable for installation in zones:
EN
live
ear th
neutr al
MAINS SUPPLYLUMINAIRE
Li ve supply can be Red or Br own
Neutral supply can be Blue or Black
Ear th supply is Green and Yellow
Li ve is Br own
Neutral is Blue
Ear th supply is Green and Yellow
Wiring Diagram (Fig. B)

(Fig. 1)
2 &en buiten de zone
Elke installatie moet op een zoneconcept gebaseerde richtlijnen volgen.
Het bovenstaande schema illustreert dit concept. Het moet worden
nageleefd om een veilige installatie van elektrische toestellen in de
badkamer te verzekeren. Deze regels gelden alleen voor huishoudelijke
installaties. De installatie moet worden uitgevoerd volgens de huidige
IET-bedradingsvoorschriften en de toepasselijke bouwvoorschriften. Wij
bevelen aan dat elektrische producten voor de badkamer uitsluitend
door een bevoegde elektricien worden geïnstalleerd.
Hartelijk dank voor de aankoop van dit product.
Gelieve deze instructies aandachtig te lezen en ze tijdens de installatie te raadplegen om te
verzekeren dat uw product veilig wordt geplaatst en dat de hoogkwalitatieve afwerking niet
wordt beschadigd.
Bewaar deze folder zodat u deze in de toekomst ook kunt raadplegen.
Schakel de stroomkring waarop de spiegel zal worden aangesloten uit voor u met de installatie
begint. Controleer of de muur geen verborgen kabels of leidingen bevat voor u begint te
boren.
N.B. Deze producten moeten worden geïnstalleerd met een minimum van 150 mm
tussen de infrarood sensor schakelaar en een aangrenzende muur of object om een
correcte werking van de sensor te garanderen.
Schema van de montagepunten (Fig. A)
Spiegels met verlichting
Luna 50 Art No. 221100 / Luna 60 Art No. 221101
Luna 90 Art No. 221102 / Luna 120 Art No. 221103
Luna 140 Art No. 221104
Installatie
Controleer of de stroomkring waarop de spiegel zal worden aanges-
loten uitgeschakeld is
1. Plaats de spiegel op een geschikte locatie (raadpleeg het zonediagram
- Fig. 1). Het aansluitpunt van het product moet binnen het bereik van
een aansluitpunt van de stroomkring zijn. Zie Fig. A.
2. Controleer of het product horizontaal is en duid de positie ervan
voorzichtig aan met een zacht potlood. Neem de spiegel van de
muur en markeer de montagepunten (zie Fig. A). Zorg ervoor dat
alle gemarkeerde montagepunten precies overeenkomen met de
bevestigingspunten van de spiegel.
3. Boor op de aangeduide plaatsen met een gepaste boor voldoende diepe
gaten in de muur. Gebruik een keramiekboor om door tegels te boren.
4. Plaats de muurpluggen gelijk met het oppervlak van de muur. Als u de
spiegel op een tegelmuur installeert, moeten de pluggen dieper dan het
oppervlak van de tegels liggen om te voorkomen dat de tegels barsten.
NB Gebruik voor een muur van gipsplaten speciale pluggen, die u in elke
doe-het-zelfwinkel of ijzerwarenhandel kunt kopen.
5. Draai de meegeleverde bevestigingsschroeven in de pluggen.
6. Sluit de netstroom volgens het bedradingsschema hiernaast aan op de
aansluitdoos (Fig. B).
7. Hang de spiegel op zijn plaats.
8. Schakel de stroomkring waarop de spiegel aangesloten is in.
Bedieningsinstructies
Om aan / uit te schakelen, beweeg uw hand langzaam voorbij de
sensor. Om de kleurtemperatuur van de spiegel te wijzigen, houdt u
uw hand bij de sensor, waardoor de kleurtemperatuur zal beginnen
te veranderen. Beweeg uw hand weg van de sensor wanneer de
gewenste kleurtemperatuur is bereikt en gebruik de spiegel zoals
normaal - de gekozen kleurtemperatuur blijft behouden, ook nadat
de stroom weer is uit- en ingeschakeld.
Onderhoudsinstructies
Gebruik geen schuurmiddelen of oplosmiddelen om dit product
schoon te maken. Veeg gemorst water zo snel mogelijk af met een
zachte vochtige doek.
Montagepunten
ACHTERAANZICHT
Vertikaal ophangen
Horizontaal ophangen
AEEA-conformiteit
Mag niet met huishoudelijk afval worden meegegeven
Dit product is geschikt voor installatie in de
zones:
NL
Fasedraad
Aarddraad
Nuldraad
NETSTROOMVERLICHTINGSTOESTEL
Fasedraad kan rood of bruin zijn
Nuldraad kan blauw of zwart zijn
Aarddraad is groen en geel
Aarddraad is groen en geel
Fasedraad is bruin
Nuldraad is blauw
Bedradingsschema (Fig. B)

(Fig. 1)
2 & Außenzone
Alle Installationen müssen den Richtlinien entsprechen, die auf einem
bereichsbezogenen Konzept basieren. Das obige Diagramm veranschaulicht
dieses Konzept. Es muss beachtet werden, um die sichere Installation von
Elektrogeräten im Bad zu gewährleisten. Diese Vorschriften gelten nur
für häusliche Installationen. Bei der Installation müssen die aktuellen IET-
Verdrahtungsvorschriften und die anwendbaren Bauvorschriften beachtet
werden. Wir empfehlen, alle elektrischen Produkte für das Badezimmer nur von
einem fachkundigen Elektriker installieren zu lassen.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Lesen Sie bitte die vorliegende Anleitung sorgfältig durch und richten Sie sich bei der Montage
danach – so ist sichergestellt, dass Ihr Produkt sicher montiert ist und die hochwertige
Ausführung erhalten bleibt.
Bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Vor der Montage muss der Stromanschluss, an den der Spiegel angeschlossen werden
soll, ausgeschaltet werden. Außerdem müssen Sie beim Bohren darauf achten, dass keine
versteckten Kabel oder Leitungen in der Wand liegen.
Hinweis: Um eine störungsfreie Sensorfunktion sicher zu stellen, müssen
diese Produkte mit einem Mindestabstand von 150 mm zwischen dem
Infrarotsensorschalter und einer angrenzenden Wand oder einem Objekt installiert
werden.
Diagramm der Befestigungspunkte (Abb. A)
Beleuchtete Spiegel
Luna 50 Art No. 221100 / Luna 60 Art No. 221101
Luna 90 Art No. 221102 / Luna 120 Art No. 221103
Luna 140 Art No. 221104
Installation
Stellen Sie sicher, dass der Stromanschluss, an den der Spiegel ange-
schlossen wird, ausgeschaltet ist.
1. Platzieren Sie den Spiegel an einer geeigneten Stelle (gemäß
Bereichsdiagramm – Abb. 1), um sicherzustellen, dass sich der
Stromanschluss im Bereich der Kabelanschlussstelle des Produkts liegt.
Siehe hierzu Abb. A.
2. Markieren Sie die Position des Spiegels genau mit einem weichen Bleistift,
um sicherzustellen, dass der Spiegel ach auiegt. Entfernen Sie den
Spiegel und markieren Sie die Befestigungspunkte (siehe Abb. A). Achten
Sie darauf, dass alle markierten Befestigungspunkte genau mit den
Befestigungspunkten am Spiegel übereinstimmen.
3. Bohren Sie mit einem geeigneten Bohrer an den markierten Positionen
Löcher mit passender Tiefe. Wenn Sie Fliesen durchbohren, müssen Sie
einen geeigneten Bohrer verwenden.
4. Setzen Sie Dübel ein, die mit der Wandoberäche bündig sind. Bei der
Montage an einer geiesten Oberäche sollten die Dübel unterhalb der
Fliesen eingesetzt werden, um Sprünge und Risse zu vermeiden. Hinweis:
Für Gipskartonwände sollten Spezialbefestigungen verwendet werden, die
in jedem Baumarkt erhältlich sind.
5. Schrauben Sie die mitgelieferten Befestigungen in die Dübel ein.
6. Stellen Sie sicher, dass der Stromanschluss, an den der Spiegel
angeschlossen wird, ausgeschaltet ist. Verbinden Sie den Stromanschluss
entsprechend dem Schaltplan auf der gegenüberliegenden Seite (Abb. B)
mit dem Anschlusskasten.
7. Hängen Sie den Spiegel auf.
8. Schalten Sie die Stromversorgung für den Spiegel wieder ein.
Bedienungsanleitung
Um die Beleuchtung ein- und auszuschalten, bewegen Sie Ihre Hand
über den Sensor. Um zwischen warmer und kühler Farbtemperatur
des Spiegels zu wechseln, halten Sie Ihre Hand auf den Sensor und
lassen Sie den Sensor los, wenn die gewünschte Farbtemperatur
erreicht ist. Die gewählte Farbtemperatur wird gespeichert und
bleibt auch nach dem einer Unterbrechung der Stromversorgung.
Pegehinweise
Verwenden Sie zum Reinigen des Produkts keine Scheuer- oder
Lösungsmittel. Wischen Sie alle Wasserspritzer so schnell wie möglich
mit einem weichen, angefeuchteten Tuch ab.
Befestigungspunkte
RÜCKANSICHT
Aufgehängt im Hochformat
Aufgehängt im Querformat
WEEE-Konformität
Darf nicht mit dem gewöhnlichen Haushaltsabfall
entsorgt werden
Das Produkt eignet sich für die Montage in den
folgenden Bereichen:
DE
Spannungsführend
Masse
Nullleiter
NETZVERSORGUNGLEUCHTE
Spannungsversorgung: Rot oder Braun
Nullleiterversorgung: Blau oder Schwarz
Masseversorgung: Grün + Gelb
Spannungsführend: Braun
Nullleiter: Blau
Masse: Grün + Gelb
Schaltplan (Abb. B)
