VBM JUNIOR HX User manual

Manuale di Istruzioni Istruzioni originali
Instruction manual Translation of original instructions
Manuel d’Instructions Traduction des instructions d’origine
Bedienungsanleitung Übersetzung der Originalanleitung
Manual de instrucciones Traducción de las instrucciones originales
JUNIOR
HX
I TAENGFRADEUESP
NEWIntro_DomobarJuniorHX_01-2016_5lingue.indd 1 10/03/16 16:08

2
Timbro rappresentante locale
Stamp of local agent
Timbre du représentant local
Stempel des lokalen Vertreters
Sello representante local
VIBIEMME SRL
DOMOBAR,
JUNIOR HX.
via Charles Gounod, 25/27 -
20092 Cinisello Balsamo, Milan, Italy
T. ([phone] · F. ([phone]
[e-mail] · www.vbmespresso.com
Modello n°
Model
Modèle
Modell
Modelo
Revisione n°
R ev. N o.
Rév. N .
Überarbeitung
R ev. N .
Data
Date
Date
Datum
Fecha
Note
Remarks
Notes
Notiz
Notas
0 01/2016 Emissione documento - Document issued - Emission document
Ausgangsbeleg - Emisión documento
I TA ENG FRA DEU ESP
NEWIntro_DomobarJuniorHX_01-2016_5lingue.indd 2 10/03/16 16:08

1
I TA
MANUALE DI ISTRUZIONI,
INDICE.
1 AVVERTENZE GENERALI
1.1 DESCRIZIONE SIMBOLOGIE
1.2 USO PREVISTO
1.3 USO SCORRETTO
2 CARATTERISTICHE
2.1 DESCRIZIONE MACCHINA
2.2 DATI TECNICI
2.3 SICUREZZE
3 DISIMBALLO E POSIZIONAMENTO
3.1 DISIMBALLO DELLA MACCHINA
3.2 DOTAZIONE
3.3 POSIZIONAMENTO DELLA MACCHINA

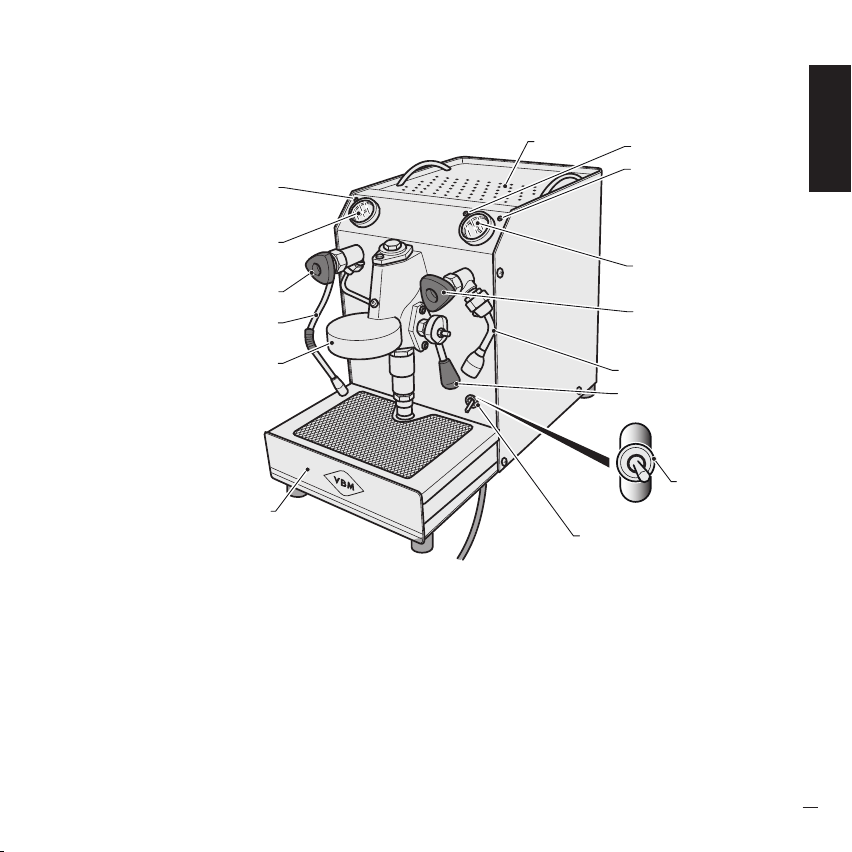

4 IDENTIFICAZIONE COMPONENTI
5 COLLEGAMENTI
5.1 ALLACCIAMENTO IDRICO
5.2 ALLACCIAMENTO ELETTRICO
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 1 10/03/16 16:09

2
I TA
6 DESCRIZIONE PULSANTI E SPIE
7 FUNZIONAMENTO
7.1 CARICO ACQUA
7.2 PRIMO AVVIAMENTO
7.3 AVVIAMENTO
7.4 PREPARAZIONE CAFFÈ
7.5 EROGAZIONE ACQUA CALDA
7.6 EROGAZIONE VAPORE
8 PULIZIA
8.1 AVVERTENZE GENERALI DI PULIZIA
8.2 PULIZIA GIORNALIERA
8.3 CONTROLLI E SOSTITUZIONI
9 GUIDA ALLA SOLUZIONE DI ALCUNI PROBLEMI
10 SMALTIMENTO
11 SCHEMA ELETTRICO
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 2 10/03/16 16:09

3
I TA
1,
AVVERTENZE GENERALI.
Vibiemme S.r.l. ha preso ogni possibile precauzione per un funzionamento
sicuro e un’attrezzatura efficiente. I dispositivi di sicurezza incorporati, mirano
a proteggere gli operatori ed i tecnici autorizzati.
·Leggere attentamente il presente manuale prima di installare, avviare e
usare la macchina. L’inosservanza di questa istruzione può causare danni
all’attrezzatura, scarse prestazioni della macchina, rischi per la salute o danni
personali.
·Il presente manuale è da considerarsi parte integrante della macchina e deve
essere sempre a disposizione dell’utilizzatore e/o manutentore. In caso di
smarrimento o di richiesta di ulteriori informazioni, contattare il rivenditore di
zona o il costruttore. Il manuale rispecchia lo stato della tecnica al momento
attuale e non può essere considerato inadeguato per eventuali successivi
aggiornamenti: il costruttore si riserva il diritto di modificare il manuale senza
l’obbligo di aggiornare le edizioni precedenti, salvo casi eccezionali.
·L’apparecchio può essere utilizzato da bambini di età non inferiore a 14
anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive
di esperienza o della necessaria conoscenza, purché sotto sorveglianza
oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro
dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini
non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata
ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini
senza sorveglianza.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 3 10/03/16 16:09

4
I TA
È VIETATO:
·Far funzionare la macchina senza rispettare le regole di sicurezza in vigore
nel paese d’installazione;
·far funzionare la macchina in assenza di collegamento di messa a terra.
L’inosservanza di questa istruzione può dare luogo a scosse elettriche;
·sostituire o rimuovere gli adesivi di sicurezza e la targa dati affissi direttamente
sulla macchina e sull’imballo, per un’installazione ed un utilizzo corretti e
sicuri;
·toccare gruppi o beccucci durante il funzionamento della macchina. Le lance
devono essere maneggiate soltanto tramite apposite impugnature. Le bevande
erogate e alcune parti della macchina sono calde e possono causare ustioni;
·rimuovere o manomettere alcun elemento della macchina e NON effettuare
modifiche arbitrarie. Contattare il tecnico autorizzato e specializzato di zona;
·tirare il cavo di alimentazione elettrica per disinserire la spina;
·lasciare che la macchina venga usata da bambini o personale inadatto;
·esporre la macchina agli agenti atmosferici (sole, pioggia ecc...);
·lasciare la macchina in luoghi dove la temperatura ambiente sia uguale o
inferiore a 0°C, in quanto il residuo d’acqua nella caldaia potrebbe ghiacciare
e provocare danni;
·installare la macchina in luoghi dove vengono usati getti d’acqua che
potrebbero raggiungere la macchina;
·far funzionare la macchina se ogni sportello o pannello non è chiuso
correttamente;
·inserire cucchiai, forchette o altri utensili nelle parti interne della macchina;
·far funzionare la macchina in assenza d’acqua;
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 4 10/03/16 16:09

5
I TA
·riempire il serbatoio con acqua calda o bollente;
·ostruire aperture di areazione: lasciare almeno 10 cm. di spazio tra la
macchina ed eventuali pareti ed almeno 5 cm su entrambi i lati, per permettere
una corretta ventilazione.
PER UN CORRETTO FUNZIONAMENTO USARE:
·solo caffè macinato.
·Solo acqua fresca di rete opportunamente addolcita (~7 gradi francesi).
·Solo ricambi originali Vibiemme S.r.l.
Il non rispettare queste indicazioni esclude le possibilità di beneficio
della garanzia e declina il costruttore o il tecnico manutentore da ogni
responsabilità.
VIBIEMME S.R.L. DECLINA OGNI RESPONSABILITÀ NEI SEGUENTI CASI:
·Se la macchina viene usata in modi differenti rispetto a quelli descritti nel
presente manuale;
·se non vengono rispettate le prescrizioni di sicurezza e di manutenzione;
·se non vengono utilizzati parti di ricambio originali Vibiemme;
·se L’INSTALLATORE, o il TECNICO MANUTENTORE, non è autorizzato e
specializzato.
· L’INSTALLATORE o il TECNICO MANUTENTORE devono informare il
costruttore di POSSIBILI MALFUNZIONAMENTI o usi impropri che
potrebbero intaccare la sicurezza originale del sistema.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 5 10/03/16 16:09

6
I TA
· CONTROLLARE le condizioni dei componenti e, se difettosi, fermare
l’installazione e chiedere la loro sostituzione.
· Se la macchina dovesse rimanere inutilizzata a lungo è necessario
scollegare l’alimentazione elettrica e idrica se collegata.
1.1,
DESCRIZIONE SIMBOLOGIE.
Le informazioni riguardanti le operazioni a
rischio riportate in questo manuale sono
marcate dai seguenti simboli che indicano: Pericolo dovuto ad elettricità.
ATTENZIONE!
Pericolo generico o
informazioni varie.
Pericolo termico (ustioni).
AVVERTENZA
Pericolo per danni alla
macchina.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 6 10/03/16 16:09

7
I TA
1.2,
USO PREVISTO.
La macchina per caffè è stata realizzata e progettata unicamente per l’erogazione di caffè
espresso e per la preparazione di bevande calde (The, cappuccino, ecc.....) tramite acqua calda
o erogazione di vapore.
Solo per questo utilizzo deve essere impiegata, qualsiasi altro utilizzo è da considerarsi
improprio e quindi pericoloso.
1.3,
USO SCORRETTO.
La macchina per caffè è stata realizzata e progettata per un uso esclusivamente alimentare e
quindi è vietato:
·introdurre liquidi diversi da acqua;
·riscaldare bevande o altre sostanze non alimentari;
·introdurre, nei portafiltri, macinato diverso da caffè;
·posizionare sul poggiatazze altri oggetti diversi da tazze e tazzine;
·appoggiare contenitori con liquidi sul poggiatazze;
·ostruire le griglie di areazione con panni o altro;
·coprire il poggiatazze con panni;
·toccare con le mani le zone di erogazione;
·utilizzare la macchina se risulta fortemente bagnata.
IMPORTANTE
IN QUESTO PARAGRAFOABBIAMO ELENCATO ALCUNESITUAZIONI DI USO SCORRETTO
RAGIONEVOLMENTE PREVEDIBILI, COMUNQUE L’UTILIZZO DELLA MACCHINA DEVE
RISPETTARE LE INDICAZIONI RIPORTATE NEL PARAGRAFO “USO PREVISTO”.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 7 10/03/16 16:09

8
I TA
2,
CARATTERISTICHE.
2.1,
DESCRIZIONE MACCHINA.
Di seguito vengono elencate le principali caratteristiche della macchina per caffè espresso
manuale ad erogazione controllata da leva.
·Caldaia in rame per la produzione di acqua calda e vapore.
·Termostato pretarato per il controllo della corretta pressione presente in caldaia.
·L’elemento riscaldante è costituito da una resistenza elettrica immersa nell’acqua della
caldaia; essa permette il riscaldamento dell’acqua e della produzione di vapore.
·Gruppo erogatore in ottone cromato.
·Pompa a vibrazione.
·Lancia acqua/lancia vapore in rame cromato con manopola ergonomica.
·Serbatoio per l’acqua in plastica alimentare avente una capacità di 2.5 lt.
·Controllo livello acqua del serbatoio tramite sensore.
·Spie luminose per accensione macchina, inserimento resistenza, mancanza acqua in vasca.
·Manometro indicante la pressione di esercizio della pompa.
·Manometro indicante la pressione del vapore.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 8 10/03/16 16:09

9
39 cm
22,5 cm
41 cm
I TA
2.2,
DATI TECNICI.
Capacità caldaia 1,1 litri
Allacciamento elettrico 230V/50/1 - 7,4 A..............115 V/60/1 - 14,8 A............100V/50/1 - 16 A
Potenza 1600 W
Rumorosità < 70 db
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 9 15/03/16 14:54

10
I TA
Temperatura di funzionamento +5° a +30°C
Temperatura di stoccaggio +5° a +40°C
Peso netto 21 kg
2.3,
SICUREZZE.
·Pannelli di protezione delle parti interne fissati con viti.
·Sensore di livello acqua del serbatoio.
Quando l’acqua raggiunge il livello minimo, (1,5 cm dal fondo) automaticamente tutte le funzioni
della macchina sono disabilitate; rimangono illuminate la lampada di linea indicando “tensione
inserita” e la lampada “mancanza acqua nel serbatoio”.
Spegnere la macchina posizionando su “OFF” l’interruttore generale e riempire il serbatoio di
acqua come indicato nel relativo paragrafo.
TERMOSTATO DI SICUREZZA
·Si inserisce quando la temperatura in caldaia raggiunge i 150°C togliendo tensione alla
resistenza in modo da evitarne la bruciatura.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 10 10/03/16 16:09

11
1
2
I TA
3,
DISIMBALLO E POSIZIONAMENTO.
3.1,

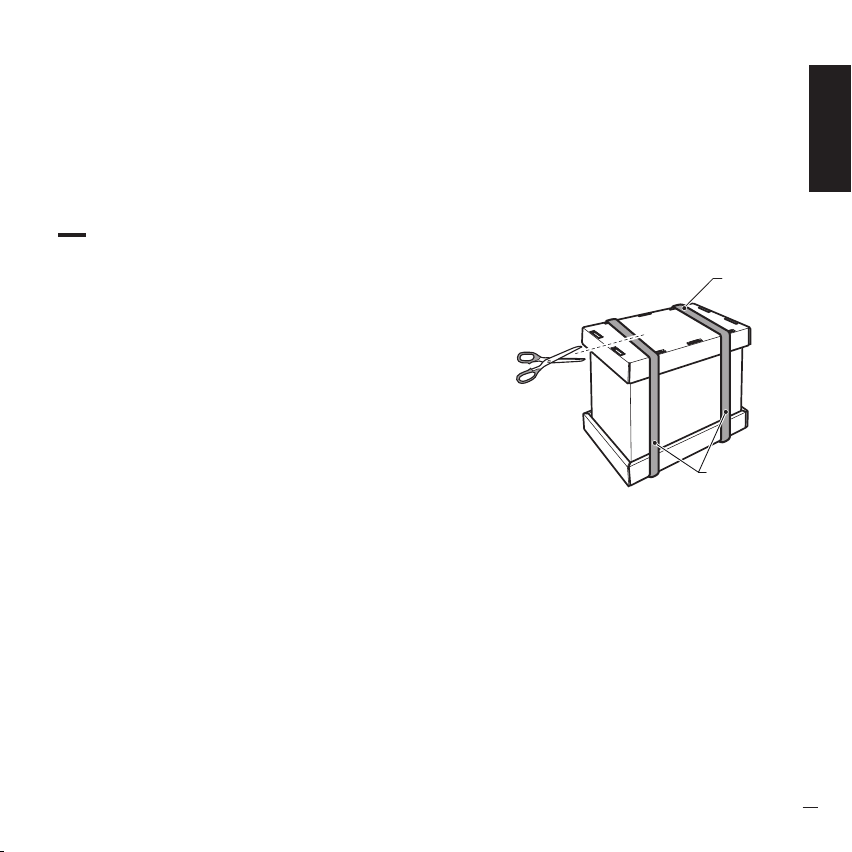

DISIMBALLO DELLA MACCHINA.
·Controllare sempre l’integrità dell’imballo:
informare il trasportatore di eventuali
danni.
·Tagliare le regge (1) e aprire la parte
superiore (2) dell’imballo.
·Estrarre gli accessori: dotazioni e
documentazione tecnica (manuali).
Aprire il cellophane e sollevare la macchina
TENENDOLA DALLA BASE.
·Gli elementi dell’imballo (cartone,
cellophane, graffette di metallo ecc.)
possono tagliare o ferire se non vengono
maneggiati attentamente o se usati
erroneamente; tenere lontano dalla porta
dei bambini o persone inadatte.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 11 10/03/16 16:09

12
2
17
6
5
4
3
I TA
3.2,
DOTAZIONE.
1Portafiltro 2 caffè.
2Portafiltro 1 caffè.
3Misurino.
4Pressino.
5Filtro cieco.
6Spazzolino.
7Manuale istruzioni.
3.3,
POSIZIONAMENTO DELLA MACCHINA.
Posizionare la macchina nella sua locazione definitiva, verificando che:
·il mobile di supporto sia sufficientemente resistente e stabile, tenuto conto del peso della
macchina, e che non sia inclinato;
·vi siano almeno 10 cm. tra la parete posteriore e le pareti laterali della macchina ed eventuali
altre pareti, per permettere una corretta ventilazione;
·il piano superiore della macchina (poggiatazze) non deve superare i 150 cm dal pavimento.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 12 10/03/16 16:09

13
on
off 1
2
1
7
8
9
10
13
11
12
14
6
5
4
3
I TA
4,
IDENTIFICAZIONE COMPONENTI.
1Interruttore generale “ON/OFF”.
2Lampada di linea.
3Lampada resistenza funzionante.
4Manometro pressione vapore.
5Manometro indicazione pressione
pompa.
6Lampada mancanza acqua nel
serbatoio.
7Lancia Vapore.
8Manopola comando erogazione vapore.
9Lancia Acqua calda.
10 Manopola comando erogazione acqua
calda.
11 Leva erogazione caffè.
12 Gruppo erogazione caffè.
13 Ripiano poggiatazze.
14 Bacinella estraibile.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 13 10/03/16 16:09

14
I TA
5,
COLLEGAMENTI.
5.1,
ALLACCIAMENTO IDRICO.
Questo modello non necessita di allacciamento alla rete idrica, l’acqua per l’erogazione del caffè,
opportunamente addolcita, viene prelevata dal serbatoio posteriore.
5.2,
ALLACCIAMENTO ELETTRICO.
La macchina viene collegata alla rete elettrica mediante il cavo elettrico di equipaggiamento,
dotato di spina.
Controllare che tutti gli interruttori siano in posizione “OFF”.
·È assolutamente obbligatorio il collegamento di messa a terra, nonché la corrispondenza
dell’impianto con le normative vigenti nel paese di installazione.
·Controllare la tensione d’alimentazione (vedi targa segnaletica); deve coincidere con quella
della rete elettrica locale.
·È vietato utilizzare prolunghe e cavi volanti; la sede di lavoro è inevitabilmente esposta
all’acqua ed all’umidità che compromettono le condizioni d’isolamento dell’impianto.
·Se il cavo di alimentazione è danneggiato, deve essere sostituito, con uno avente le stesse
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 14 10/03/16 16:09

15
on
off
42
3
1
I TA
caratteristiche, esclusivamente dall’installatore/manutentore autorizzato e specializzato.
L’inosservanza di questa istruzione può causare danni alla macchina e dare luogo a scosse
elettriche.

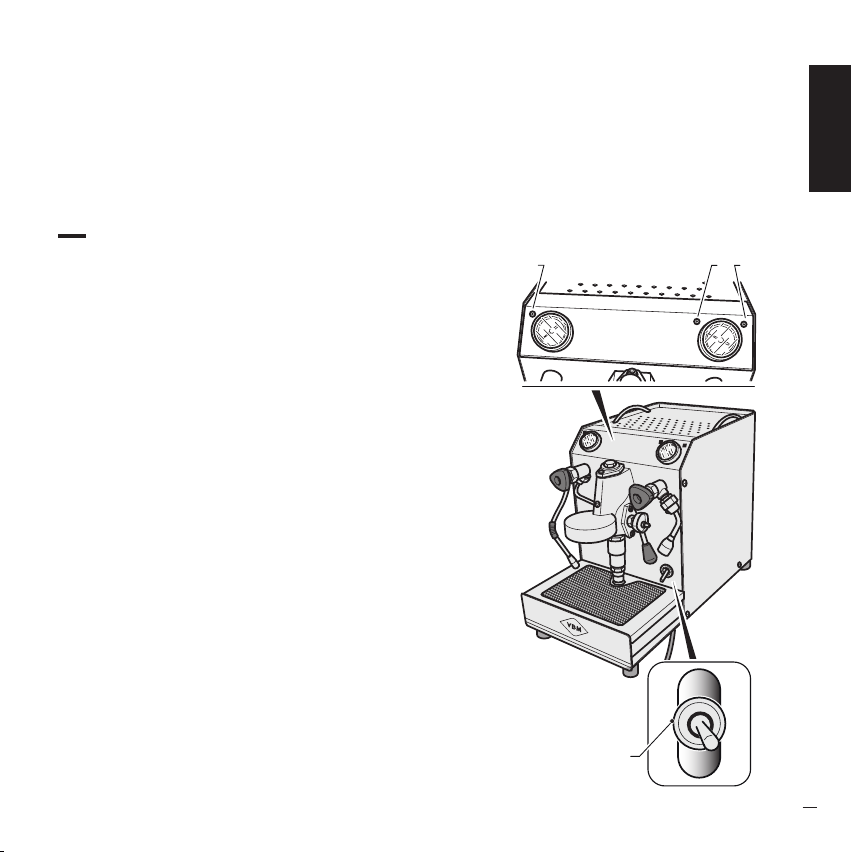

6,
DESCRIZIONE PULSANTI E SPIE.
INTERRUTTORE GENERALE ON/OFF (1):
·La macchina è equipaggiata di un interruttore di potenza a
due posizioni:
Posizione OFF: nessuna alimentazione a componenti
interni (Lampada verde (2) spenta).
Posizione ON: alimentazione componenti elettrici di
funzionamento (Lampada verde (2) illuminata).
LAMPADA VERDE DI LINEA (2):
·Si illumina, indicando linea inserita, quando l’interruttore
generale è in posizione di “ON”.
LAMPADA ROSSA RESISTENZA (3):
·Il suo funzionamento è abilitato dall’interruttore (1) in
posizione di “ON”.
Si illumina quando la resistenza per il riscaldamento
dell’acqua è in funzione.
LAMPADA ROSSA MANCANZA ACQUA IN VASCA (4):
·Si illumina quando il livello dell’acqua nel serbatoio ha
raggiunto il livello minimo.
Il suo inserimento blocca il funzionamento della macchina
spegnendo la resistenza e tutti gli altri componenti
elettro nic i.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 15 10/03/16 16:09

16
2
1
I TA
7,
FUNZIONAMENTO.

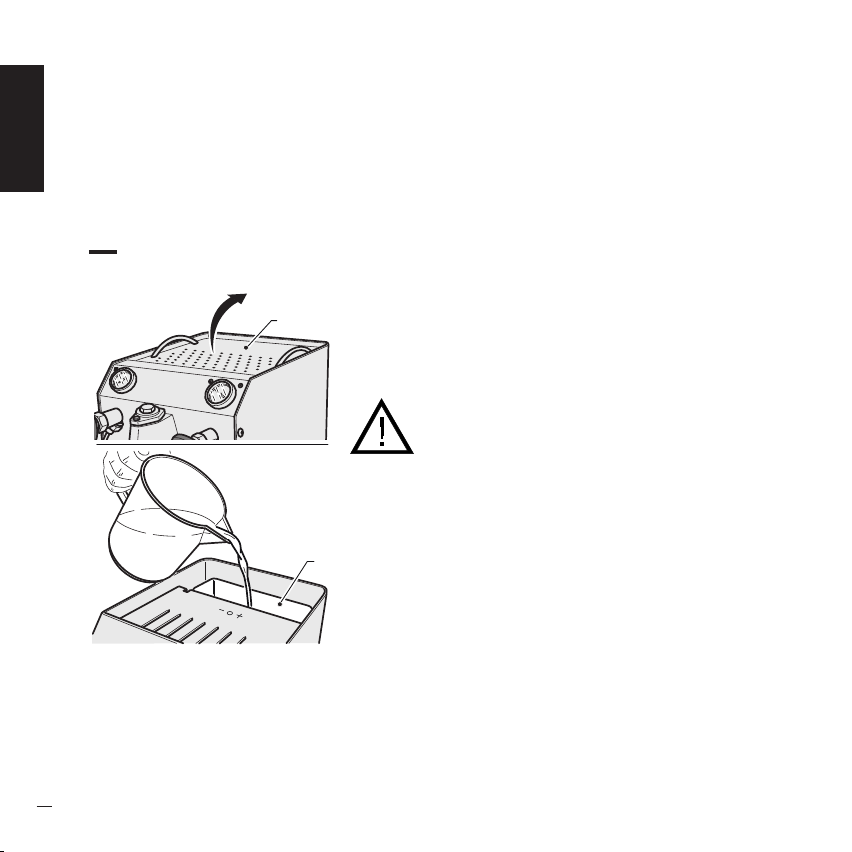

7.1,
CARICO ACQUA.
·Sollevare il ripiano poggiatazze (1) e riempire il serbatoio
(2) con acqua fredda addolcita (2,5 litri) (o acqua minerale
naturale).
·Riposizionare il ripiano poggiatazze.
La mancanza di acqua nel serbatoio
(raggiungimento del livello minimo) inibisce il
funzionamento della resistenza e l’erogazione
dell’acqua per il caffè.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 16 10/03/16 16:09

17
on
off
5
41
32
I TA

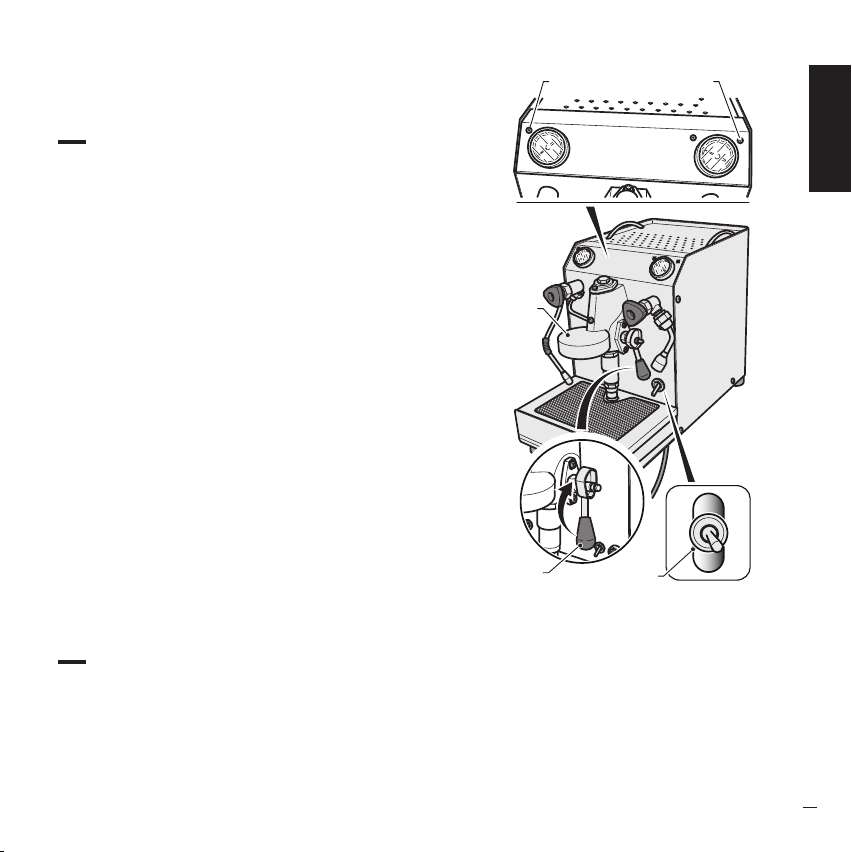

7.2,
PRIMO AVVIAMENTO.
·Caricare l’acqua come indicato nel paragrafo “Carico
acqua”.
·Posizionare l’interruttore di linea (1) su “ON”, si illumina la
lampada di linea (2) e si avvia automaticamente la pompa
per il riempimento del boiler, quando si sente un cicalino
suonare, spegnere la macchina tramite l’interruttore (1) e
riaccenderla.
·Eseguire questa operazione alcune volte fino al completo
riempimento del boiler indicato dall’illuminazione della
lampada (3).
·Sollevare la leva (4) e mantenerla sollevata fino a che dal
gruppo (5) fuoriesca acqua, indicando che lo scambiatore
di calore è pieno di acqua, quindi abbassare la leva (4).
·Spegnere la macchina posizionando su “OFF” l’interruttore
generale (1).
7.3,
AVVIAMENTO.
·Posizionare l’interruttore di linea (1) su “ON”, si illumina la lampada di linea (2) e si inserisce
il riscaldamento dell’acqua indicato dall’illuminazione della lampada (3).
·Attendere il raggiungimento della temperatura dell’acqua in caldaia indicato dallo spegnimento
della lampada (3) a questo punto la macchina è pronta per essere utilizzata.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 17 10/03/16 16:09

18
1
3
2
R
3
2
C
2
2
3
3
I TA
7.4,
PREPARAZIONE CAFFÈ.
·Con portafiltro montato sollevare la levetta (1) ed
effettuare un’erogazione a vuoto in modo da portare in
temperatura il gruppo (2), quindi abbassare la levetta (1).
·Togliere il portafiltro (3) dal gruppo (2) ruotandolo nel
senso indicato dalla freccia “R”.
·Gettare gli eventuali fondi presenti.
·Riempire il portafiltro con la dose di caffè (una dose per
caffè singolo, due dosi per due caffè).
·Pulire il bordo del portafiltro per eliminare le tracce di
caffè e farsì che vi sia perfetta tenuta tra il portafiltro e il
gruppo.
·Montare il portafiltro (3) sul gruppo (2) sollevandolo in
modo da inserire le linguette nell’apposita sede del gruppo
(2) quindi ruotare il portafiltro (3) fino a finecorsa nel
senso indicato dalla freccia “C”.
·Posizionare una o due tazze calde sotto il portafiltro a
seconda del tipo di portafiltro utilizzato.
·Sollevare la levetta (1) per erogare il caffè, raggiunta la
quantità desiderata abbassare la levetta (1) per fermare
l’erogazione.
·Si consiglia di rimuovere il portafiltro dalla macchina
effettuare un’erogazione a vuoto per pulire la doccetta e
quindi di rimontare il portafiltro.
NEWManuale_DomobarJuniorHX_01-2016_5lingue.indd 18 10/03/16 16:09
