Velleman-Kit K8057 User manual

1
2 Channel RF receiver
K8057
2 Channel RF receiver 3
Tweekanaals RF ontvanger 9
Récepteur RF à 2 canaux 15
2-Kanal-RF-Empfänger 21
receptor RF de 2 canales 27

2

3
Thank you for purchasingthis 2 channel RF receiver. Please read the instructions carefully to ensure correct and safe use.
WARRANTY
This product is guaranteed against defects in components and construction from the moment it is purchased and for a period of ONE YEAR starting from the
date of sale. This guarantee is only valid if the unit is submitted together with the original purchase invoice. VELLEMAN Ltd limits its responsibility to the
reparation of defects or, as VELLEMAN Ltd deems necessary, to the replacement or reparation of defective components. Costs and risks connected to the
transport, removal or placement of the product, or any other costs directly or indirectly connected to the repair, will not be reimbursed by VELLEMAN Ltd.
VELLEMAN Ltd will not be held responsible for any damages caused by the malfunctioning of a unit.
CONTENTS :
FEATURES & SPECIFICATIONS.........................................................................................................................................................4
CONNECTION.......................................................................................................................................................................................5
RECEIVER INSTRUCTIONS................................................................................................................................................................6
Contents
WARNING
DISCONNECT AC OR DC POWER DURING INSTALLATION!
READ THE OPERATING INSTRUCTIONS IN THIS USER GUIDE CAREFULLY!
!

4
Specifications & features
Specifications and features
FEATURES
 Two relay contact outputs.
 Transmitter optional : Ordernr. VM108 or K8059.
 Toggle or pulse function selectable per output.
 Pulse function can have turn off timer.
 Learning unique 32-bit random code.
 Up to 31 different transmitters can be stored.
 Code memory can be erased for safety purposes.
 LED indicators for outputs and functions.
 Special function in pulse mode: If both transmitter buttons are pressed, both outputs are be set simultaneously.
 For various control applications, garage door, house door, light, car...
SPECIFICATIONS
Receiver:
 Power supply : 9 to 12V AC or DC / 100mA max.
 Relay contacts NO / NC: 3A each.
 Selectable timers per output: 0.5s, 5s, 30s, 1min, 5min, 15min, 30min and 60min.
 Open field range of up to 30m possible.
 On board antenna or external antenna.
 Dimensions : 100 x 82mm.

5

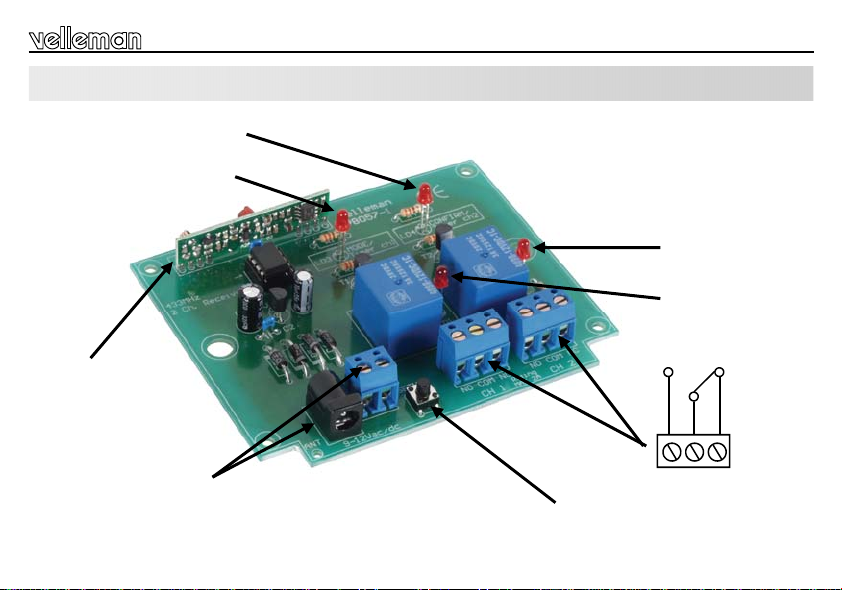

Connection
Connection
CH2 status
CH1 status
Confirm/timer indicator
Mode/timer indicator
AC or DC power
‘Setup’ button
 See connection diagram page 34.
CH1/ CH2
NO NC
COM
Receiver module

6
Receiver instructions
Receiver instructions
At power up, LD4 turns on, hereby indicating that the unit is operational. At this time, it will respond to the default code
emitted by the transmitter. If you have changed the code of your transmitter (recommended), then the receiver needs to
‘learn’ the new code.
To learn a remote :
1. Hold 'setup' button, LD3 turns on after a few seconds.
2. Hold any remote button.
3. LD4 lights when the code has been grabbed.
4. Release 'setup' button.
Repeat steps 1 through 4 so the receiver can learn the codes for other transmitters
 31 transmitters can be stored.
 If the memory is full, LD3 and LD4 will flash simultaneously when 'setup' button is pressed
To remove all remotes from memory :
1. Turn off the power (remove power cord).
2. Hold 'setup' button
3. Turn on power
DISCONNECT RELAY OUTPUTS DURING SETUP!
!

7
4. LD3 and LD4 start flashing.
5. Release 'setup' when leds turn off.
 This process takes about 10 seconds.
 If the button is released before the leds turn off, the memory will not be cleared.
To set 'pulse'/ 'toggle' / 'timer' for each relay :
1. Push 'setup'-button repeatedly to select relay1 (output 1) or relay2 (output 2).
2. Confirm with a long push (LD4 flashes 3 times).
The selected relay will remain ON.
3. Push 'setup'-button repeatedly to select between pulse (LD3 : one flash) and toggle (LD3 : two flashes)
4. Confirm with a long push (LD4 flashes 3 times)
If you have selected 'toggle', the relay will turn off and your unit is ready for use.
For ‘pulse’ selection the setup continuous with timer selection.
5. Press 'setup'-button repeatedly to select the appropriate timer.
LD3 will flash 1..8 times, indicating the selected timer :
6. Confirm with a long push (LD4 flashes 3 times)
The relay will turn off and your unit is ready for use.
Repeat the process for the other relay.
 Important : If you have made a mistake, you can return to normal operation by not operating any buttons for 10s.
flashes delay
1
2
3
4
5
6
7
8
pulse mode, no timer
5s
30s
1 minute
5 minutes
15 minutes
30 minutes
1 hour
Instructions

8
Use :
The left remote button controls CH1 relay, the right remote button controls CH2 relay. Each relay is equipped with a status
LED.
In ‘pulse’-mode, a relay will remain on for as long as the remote button is held.
If a timer has been set for this particular channel, the relay will turn on when the button is pushed. When the preset time has
elapsed, the relay will turn off.
A timer can be turned off at any time by pressing the transmitter button again.
As long as the timer is running, the corresponding led will flash.
In ‘toggle’-mode, a relay will toggle between ON and OFF every time a button is pushed.
⇒ Extra feature : If both channels are configured as ‘pulse’, you can press both remote buttons simultaniously to operate
both channels at the same time.
Receiver instructions

9
Hartelijk dank voor de aanschaf van deze tweekanaals RF ontvanger.
WAARBORG
Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van EEN JAAR vanaf de
aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van VELLEMAN N.V. beperken zich tot
het herstellen van defecten of, naar vrije keuze van VELLEMAN N.V., tot het vervangen of herstellen van defecte onderdelen. Kosten en risico’s van transport; het wegnemen
en terugplaatsen van het produkt, evenals om het even welke andere kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling, worden niet door VELLE-
MAN N.V. vergoed. VELLEMAN N.V. is niet verantwoordelijk voor schade van gelijk welke aard, veroorzaakt door het falen van een product.
INHOUD :
EIGENSCHAPPEN & TECHNISCHE GEGEVENS...........................................................................................................................10
AANSLUITING.....................................................................................................................................................................................11
INSTRUCTIES VOOR DE ONTVANGER ..........................................................................................................................................12
Inhoud
WAARSCHUWING
TIJDENS DE INSTALLATIE MAG ER GEEN AC- OF DC-SPANNING
AANGESLOTEN ZIJN!
LEES AANDACHTIG DE BEDIENINGSINSTRUCTIES IN DEZE
HANDLEIDING!
!
LE
BEDIENI
N

10
Eigenschappen en technische gegevens
Eigenschappen & technische gegevens
EIGENSCHAPPEN
 2 relaisuitgangen met omschakelcontact.
 Zender optioneel : Ordernummer VM108 of K8059.
 Wissel- of pulscontact instelbaar per uitgang.
 Pulsfunctie met instelbare uitschakelvertraging.
 Kan unieke 32-bit code leren.
 Sla max. 31 zenders op.
 Codegeheugen kan worden gewist om veiligheidsredenen.
 LED indicators voor uitgangen en functies.
 Speciale functie in pulsmode: u kunt beide uitgangen tegelijk schakelen wanneer u de twee zendknoppen samen indrukt.
 Geschikt voor allerlei controletoepassingen: garagedeur, deur van uw huis, verlichting, wagen...
TECHNISCHE GEGEVENS
ontvanger:
 voeding: 9 tot 12V AC of DC / 100mA max.
 relaiscontacten NO / NC: elk 3A
 selecteerbare timers per uitgang: 0.5s, 5s, 30s, 1min, 5min, 15min, 30min en 60min
 bereik in open veld tot 30m
 ingebouwde antenne of externe antenne
 afmetingen: 100 x 82mm

11
Aansluiting
Aansluiting
Status kanaal 2
Status kanaal 1
Verklikkerlampje
bevestiging/timer
Verklikkerlampje
mode/timer
AC of DC voeding ‘Setup’ drukknop
 Zie aansluitschema op pag. 34
Kanaal 1 / Kanaal2
NO NC
COM
Ontvanger module

12
Instructies voor de ontvanger
Instructie’s voor de ontvanger
Wanneer u het toestel aanschakelt, gaat ook LD4 branden om aan te geven dat de module werkt. Het toestel zal
automatisch reageren op de standaardcode die door de zender wordt uitgezonden. Heeft u de code van uw zender gewijzigd
(aanbevolen), dan moet u de ontvanger de nieuwe code 'leren'.
Een zender leren herkennen:
1. Hou de 'setup'-knop ingedrukt, na een paar seconden licht LD3 op.
2. Druk eender welke toets van de zender in.
3. LD4 licht op wanneer de code herkend en opgeslagen is.
4. Laat de 'setup'-knop los.
Herhaal stappen 1 tot en met 4 om de ontvanger de code van andere afstandsbedieningen aan te leren
 U kunt tot 31 zenders opslaan.
 Als het geheugen vol is, knipperen LD3 en LD4 tegelijk wanneer de 'setup'-knop wordt ingedrukt
Om alle zendercodes uit het geheugen te verwijderen:
1. Zet het toestel uit (verwijder de voedingskabel).
2. Hou de 'setup'-knop ingedrukt
3. Zet het toestel aan
ONTKOPPEL DE UITGANGEN TIJDENS DE
INSTELLINGEN!
!

13
4. LD3 en LD4 knipperen.
5. Laat 'setup' los wanneer de LEDs niet meer knipperen.
 Deze procedure duurt ongeveer 10 seconden.
 Als de knop wordt losgelaten terwijl de LEDs nog knipperen, wordt het geheugen niet gewist.
Om 'pulse'/ 'toggle' / 'timer' voor elke relais-uitgang in te stellen:
1. Druk herhaaldelijk op de 'setup'-knop tot relay1 (uitgang 1) of relay2 (uitgang 2) geselecteerd is
2. Bevestig de selectie door de knop even ingedrukt te houden (LD4 knippert 3 keer).
Het geselecteerde relais zal in de ON status blijven.
3. Druk herhaaldelijk op de 'setup'-knop om te wisselen tussen pulse (LD3 knippert 1 keer) en toggle (LD3 knippert 2 keer)
4. Bevestig door de knop even ingedrukt te houden (LD4 knippert 3 keer).
Bij 'toggle' schakelt de relais uit en is het toestel klaar voor gebruik.
Bij 'pulse' selectie kunt u een timer-instelling selecteren.
5. Druk herhaaldelijk op de 'setup'-knop tot de gewenste timer geselecteerd is.
LD1 zal 1..8 keer knipperen om de geselecteerde timer aan te geven:
6. Bevestig door de knop even ingedrukt te houden (LD4 knippert 3 keer).
De relais wordt uitgeschakeld en het toestel is klaar voor gebruik.
Herhaal de procedure voor de andere relais.
 Belangrijk: heeft u een fout gemaakt, dan kan u naar de normale werking terugkeren door het toestel even uit
te zetten of door er gedurende 10 seconden niets mee te doen.
knipperen tijd
1
2
3
4
5
6
7
8
puls-mode, geen timer
5s
30s
1 minuut
5 minuten
15 minuten
30 minuten
1 uur
Instructies voor de ontvanger

14
Gebruik:
De linkerknop op de zender stuurt het CH1 relais, de rechterknop het CH2 relais. Elke relais heeft een LED die zijn status
weergeeft.
In ‘pulse’-mode zal een relais aangeschakeld blijven zolang de knop wordt ingedrukt.
Als een timer ingesteld is voor een bepaald kanaal, zal de relais aanschakelen wanneer de knop wordt ingedrukt en
uitschakelen wanneer de ingestelde tijd is verstreken.
Een timer kan altijd worden uitgeschakeld door nog eens op de knop te drukken.
Zolang de timer loopt zal de overeenkomstige LED knipperen.
In ‘toggle’-mode zal een relais schakelen tussen ON en OFF telkens een knop wordt ingedrukt.
⇒ Extra mogelijkheid: als beide kanalen zijn ingesteld op ‘pulse’, kunnen beide kanalen tegelijk worden aangestuurd door
op allebei de knoppen tegelijk te drukken.
Instructies voor de ontvanger

15
Avertissements et sommaire
Nous vous félicitons pour l’achat de ce récepteur RF à 2 canaux.
GARANTIE
Ce produit est garanti contre les défauts des composantes et de fabrication au moment de l’achat, et ce pour une période d’UN AN à partir de la date d’achat. Cette garantie
est uniquement valable si le produit est accompagné de la preuve d’achat originale. Les obligations de VELLEMAN S.A. se limitent à la réparation des défauts ou, sur seule
décision de VELLEMAN S.A., au remplacement ou à la réparation des pièces défectueuses. Les frais et les risques de transport, l’enlèvement et le renvoi du produit, ainsi que
tous autres frais liés directement ou indirectement à la réparation, ne sont pas pris en charge par VELLEMAN S.A. VELLEMAN S.A. n’est pas responsable des dégâts, quels
qu’ils soient, provoqués par le mauvais fonctionnement d’un produit.
SOMMAIRE :
CARACTERISTIQUES & DONNEES TECHNIQUES........................................................................................................................16
RACCORDEMENT..............................................................................................................................................................................17
INSTRUCTIONS POUR LE RECEPTEUR.........................................................................................................................................18
AVERTISSEMENTS
DECONNECTEZ TOUTE ALIMENTATION CA OU CC
PENDANT L'INSTALLATION!
LISEZ ATTENTIVEMENT LES INSTRUCTIONS DE COMMANDE
DANS CETTE NOTICE!
!

16
Caractéristiques et données techniques
Caractéristiques et données techniques
CARACTERISTIQUES
 Deux contacts sorties relais.
 Emetteur optionelle : référence VM108 ou K8059.
 Fonction commutation ou impulsion instaurable pour chaque sortie.
 Fonction impulsion avec timer de désactivation.
 Apprentissage d'un code 32 bits unique.
 Programmation d'un max. de 31 émetteurs différents.
 Possibilité d'effacer la mémoire pour des raisons de sécurité.
 Fonctions et sorties sont indiquées par LEDs.
 Fonction spéciale en mode d'impulsion: possibilité d’activer les deux sorties à la fois en pressant les deux boutons
d'émission simultanément.
 Convient pour des applications de contrôle variées: porte de garage, porte d'entrée / de derrière, lumière, voiture, ...
DONNEES TECHNIQUES*
récepteur:
 alimentation: 9 à 12V CA ou CC / 100mA max.
 contacts relais NO / NF: 3A chacun.
 timers sélectionnables par sortie: 0.5s, 5s, 30s, 1min, 5min, 15min, 30min et 60min.
 plage en plein air jusqu'à 30m.
 antenne incorporée ou externe.
 dimensions: 100 x 82mm.

17
Raccordement
Raccordement
Indication du canal 2
Indication du canal 1
Témoin confirmation/timer
Témoin mode/timer
Alimentation Bouton-poussoir ‘Setup’
 Voir schéma de conexion à la page 34
Canal 1 / canal 2
NO NC
COM
Module récepteur

18
Instructions pour le récepteur
Instructions pour le récepteur
Lors de l'allumage, LD4 s'allume pour indiquer que le module est opérationnel. L'appareil est prêt pour écouter le code
standard émis par un émetteur. Si vous avez modifié le code de votre émetteur (recommandé), le récepteur doit 'apprendre'
le nouveau code.
Apprendre à reconnaître un émetteur:
1. Enfoncez le bouton 'setup', LD3 s'allume après quelques secondes.
2. Enfoncez n'importe quel bouton de l'émetteur.
3. LD4 s'allume quand le code a été appris.
4. Lâchez le bouton 'setup'.
Répétez les étapes 1 à 4 pour permettre au récepteur d’apprendre des codes d’autres émetteurs
 Vous pouvez sauvegarder 31 émetteurs.
 Si la mémoire est pleine, LD3 et LD4 clignoteront simultanément quand 'setup' est pressé
Pour enlever tous les émetteurs de la mémoire:
1. Eteignez l'appareil (enlevez le câble d’alimentation).
2. Enfoncez le bouton 'setup'
3. Allumez l'appareil
DECONNECTEZ LES RELAIS DE SORTIE
PENDANT L’INSTALLATION!
!

19
4. LD3 et LD4 commencent à clignoter.
5. Lâchez 'setup' quand les LEDs s'éteignent.
 Ce processus dure environ 10 secondes.
 Si le bouton est lâché avant que les LEDs s'éteignent, la mémoire ne sera pas effacée
Pour mettre 'pulse'/ 'toggle' / 'timer' pour chaque relais de sortie:
1. Pressez le bouton 'setup' pour sélectionner relay1 (sortie 1) ou relay2 (sortie 2)
2. Enfoncez le bouton pour confirmer la sélection (LD4 clignote 3 fois).
Le relais sélectionné restera ON.
3. Pressez le bouton 'setup' pour choisir entre pulse (1 clignotement de LD3) et toggle (2 clignotements de LD3)
4. Enfoncez le bouton pour confirmer la sélection (LD4 clignote 3 fois).
Si vous avez sélectionné 'toggle', le relais s'éteint et votre appareil est prêt pour
utilisation. Si vous avez sélectionné 'pulse', vous pouvez sélectionner un réglage
timer.
5. Pressez le bouton 'setup' pour sélectionner le timer approprié.
LD1 clignotera 1..8 fois pour indiquer le timer sélectionné:
6. Enfoncez le bouton pour confirmer la sélection (LD4 clignote 3 fois).
Le relais s'éteint et votre appareil est prêt pour utilisation.
Répétez cette procédure pour l'autre relais.
 Remarque importante : en cas d’erreur vous n’avez qu’à patienter pendant 10s pour que l’appareil reprenne
son fonctionnement normal.
clignotements délai
1
2
3
4
5
6
7
8
mode pulse, pas de timer
5s
30s
1 minute
5 minutes
15 minutes
30 minutes
1 heure
Instructions pour le récepteur

20
Utilisation:
Le bouton gauche de l'émetteur contrôle le relais CH1, le bouton droit contrôle le relais CH2. Chaque relais est équipé d'une
LED de statut.
En mode ‘pulse’, un relais sera allumé tant qu'un bouton de l'émetteur est enfoncé.
Si un timer a été sélectionné pour ce canal, le relais sera allumé quand le bouton est pressé et il sera éteint après le délai
sélectionné.
Un timer peut être désactivé n'importe quand en pressant le bouton de l'émetteur une autre fois.
Tant que le timer est actif, la LED correspondante clignote.
En mode ‘toggle’, un relais passe entre ON et OFF chaque fois qu'un bouton est pressé.
⇒ Caractéristique supplémentaire: si les deux canaux sont configurés en ‘pulse’, vous pouvez presser les 2 boutons de
l'émetteur simultanément pour commander les 2 canaux à la fois.
Instructions pour le récepteur
