Velleman 8020 User manual

8020
HIGH-END VALVE CONTROL AMPLIFIER
Valve Control Amplifier
8020
Monitor
+6dB Aux CD Tuner AV
ENGLISH.....................3
NEDERLANDS ............9
FRANCAIS.................15
DEUTSCH..................21
Operating instructions
Gebruiksaanwijzing
Mode d’emploi
Bedienungsanleitung
High-end buizen voorversterker
Preamplificateur haut de gamme a tubes
Hochwertige vorverstärker mit röhren

Velleman
Legen Heirweg 33
9890 Gavere
Belgium
http://www.velleman.be
© 2000 -Velleman Components n.v.

3
Info and contents
Thank you for purchasing this Velleman High-end valve control amplifier.
Please read the instructions carefully so that you can use the unit correctly.
WARNING NOTICES
CHECK WHETHER THE MAINS VOLTAGE IS CORRECT FOR THE UNIT.
IN ORDER TO AVOID ELECTRIC SHOCKS,
THE POWER-CORD MUST BE REMOVED BEFORE OPENING THE UNIT .
THE MAINS SWITCH IS IN THE SECONDARY POWER SUPPLY CIRCUIT.
THIS MEANS THAT THE UNIT IS NOT COMPLETELY ISOLATED FROM
MAINS WHEN THE UNIT IS IN STANBY.
About the power cord:
It is possible that in certain countries or regions, the mains plug is different to the one
supplied. In such a case a different plug can be fitted, but be careful to ensure that the
blue wire is connected to neutral, the brown to live, and the yellow/green to earth. Or
ask your dealer for a suitable power cord
Mains voltage:
Please check the mains voltage indication at the back of the unit.
For 100Vac to 120Vac, use the 115Vac setting
For 220Vac to 240Vac, use the 230Vac setting
Guarantee
This product is guaranteed against defects in components and construction from the moment it is
purchased and for a period of ONE YEAR starting from the date of sale.
This guarantee is only valid if the unit is submitted together with the original purchase invoice.
VELLEMAN Ltd limits its responsibility to the reparation of defects or, as VELLEMAN Ltd deems
necessary, to the replacement or reparation of defective components. Costs and risks connected
to the transport, removal or placement of the product, or any other costs directly or indirectly
connected to the repair, will not be reimbursed by VELLEMAN Ltd. VELLEMAN Ltd will not be
held responsible for any damages caused by the malfunctioning of a unit.
IMPORTANT: Do not throw away the original packaging. Warranty will be
void if the unit is returned in another packaging than the original.
CONTENTS
FEATURES............................................................................................................................ 4
SPECIFICATIONS......................................................................................................5
CONNECTION....................................................................................................................... 6
OPERATION ..............................................................................................................7
TROUBLESHOOTING ...............................................................................................8
!

4
Features
FEATURES
þNo compromise high-end design
þFour inputs
þExclusive, high finish, solid aluminium enclosure
þHigh quality ALPS* volume potentiometer
þFull valve design
þAuto muting (warm up) at power on
þHighly reliable REED relay input selection
þSeparate left and right input section
þProgrammable level adjustment +6dB for each input
þRegulated DC filament supply
þOutput mute function
þSwitch-able monitor output (for tape, CDR, MD..)
þAutomatic stand-by possibility after 24h

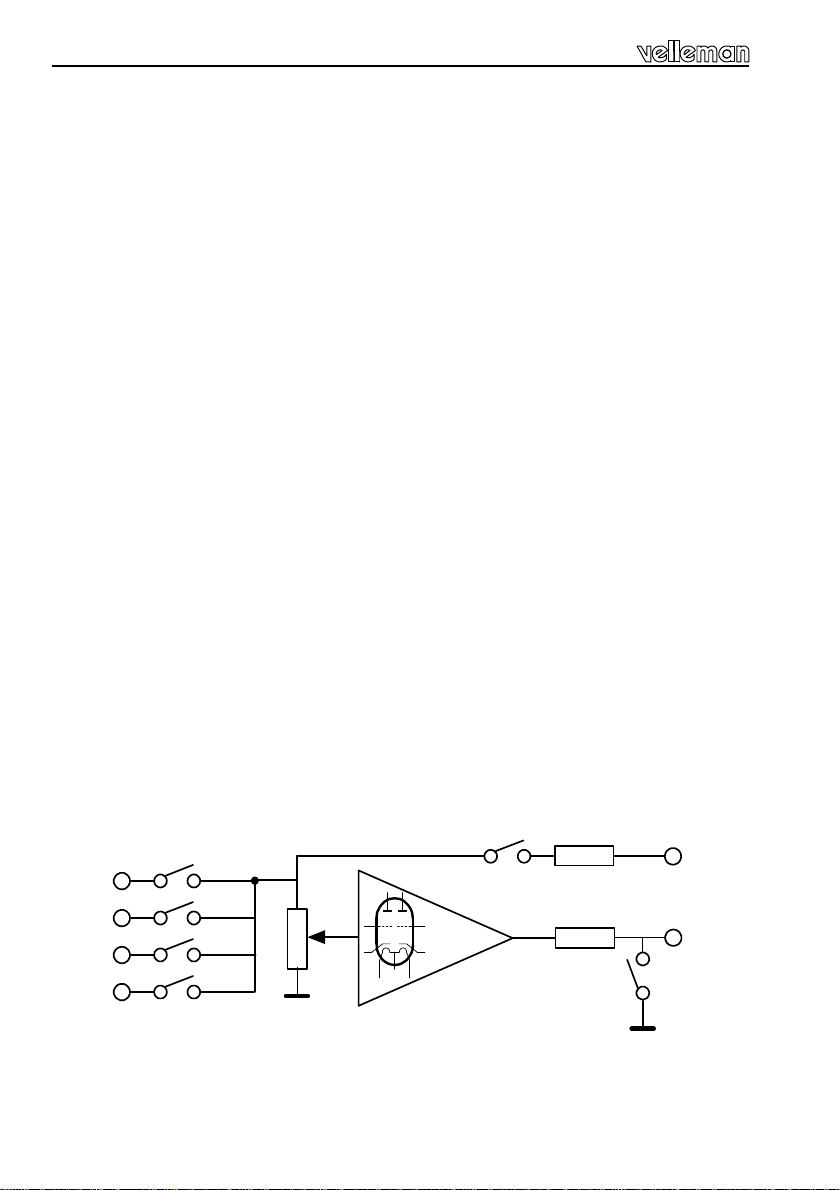

Dia-
gram
* ALPS is a trademark of the ALPS ELECTRIC CO. LTD.
©Velleman
V1
Aux
CD
Tuner
A/V
Monitor
X2 / X4 Amp
Volume
Line
Input selector
Mute
Monitor on/off

5
Specifications
SPECIFICATIONS*
Inputs:
Input sensitivity at x4 gain, for 0dB (0.775Vrms) out (appr.):
AUX: ....................................................................200mV / 50KO
A/V : .....................................................................200mV / 50KO
TUNER: ...............................................................200mV / 50KO
CD: .......................................................................200mV / 50KO
Outputs:
Line maximum output level: .................................35Vpp
Line output load impedance: ................................min. 10KO
Monitor output impedance: ..................................> 1KO
Audio specs:
Signal to noise ratio (A-weighted ref. 0dB out):
LINE:.....................................................................100dB
Total harmonic distortion: .....................................<0.04% @1KHz / 47KO
Gain: ....................................................................x2 or x4 (+ 6dB on)
Frequency response @ x2 gain: ..........................7Hz to 150KHz (-3dB)
Frequency response @ x2 gain: ..........................18Hz to 55KHz within 0.3dB
Channel separation: .............................................85dB @ 0dB in
Input cross talk: ....................................................< -100dB @ 0dB in
Power requirements (depends on version):
AC power: ............................................................115Vac (100V to 120V)
AC power:.............................................................230Vac (220V to 240V)
Consumption: .......................................................16W max.
Dimensions: .........................................................290x165x90mm (11.4”x6.5”x3.5”)
Weight (net): ........................................................2.7Kg (6Lbs)
*Modifications and typographical errors reserved

6

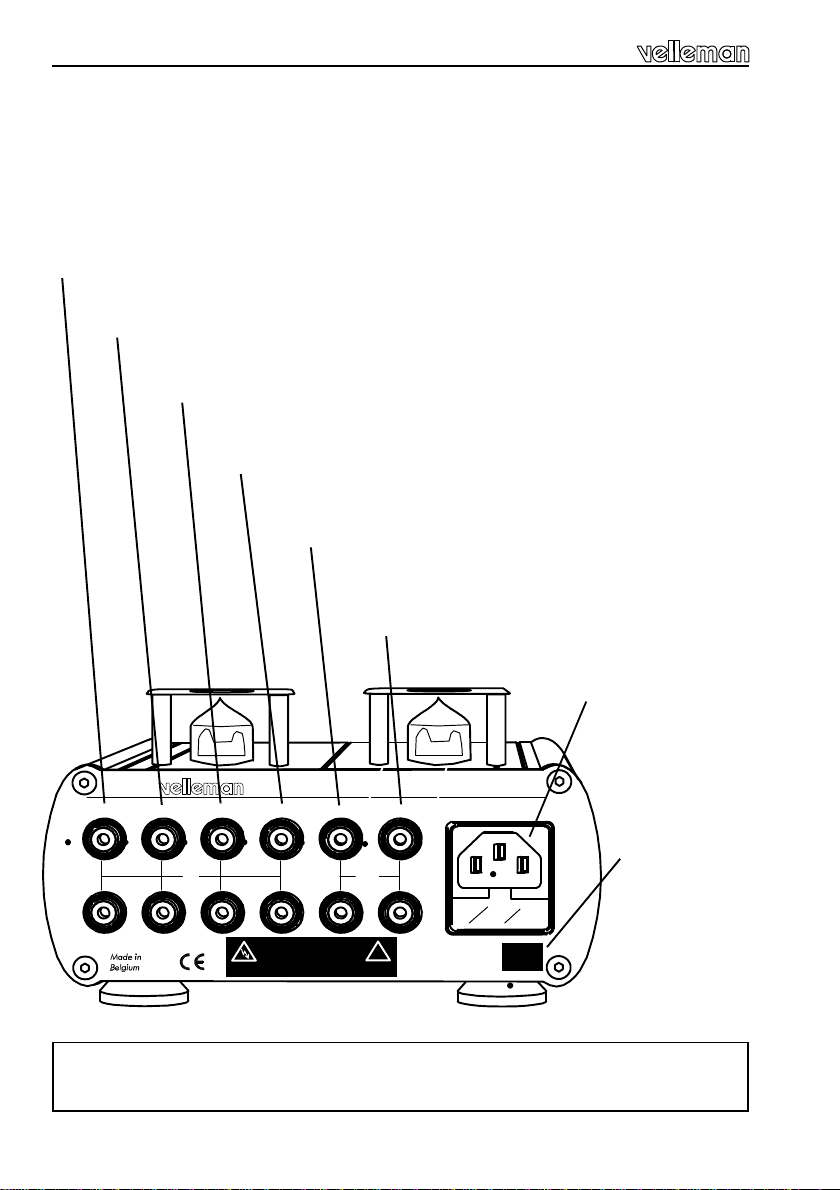

Connection
Valve Control Amplifier
8020
Monitor Line
Aux CD Tuner AV AC POWER
FUSE
250mA
Check
voltage
setting
LL
IN
OUT
RR
CAUTION
Risk of electric shock
Disconnect mains before opening
MAX 16VA 115VAC
230VAC
!
(*1) At first time power up, or after a mains voltage failure, the +6dB LED will lit
together with the standby/mute LED.
(*2) Line level is a source with voltages between 150mV and 2V.
5.Monitor output, can be used to connect to the audio
record input of your tape, VCR, MD, CDR… recorder.
CONNECTION
Connect the amplifier inputs to the different sources. Use good quality audio
leads. Respect the Left and Right channels. Connect the output to a suitable ste-
reo power amplifier or two mono amplifiers (e.g. our 4020, 4040, or 2x 8010) .
Connect the power-cord to the mains connector. Check for correct mains volt-
age. Normally the standby/mute LED at the front will be lit (*1).
4.Audio/Video audio input. Use this input to connect your audio
signal coming from a VCR, DVD, MD, CDR player/recorder...
3.Tuner input. Use this input to connect your tuner, or other normal line
level (*2) unit.
2.CD input. Connect you CD player or other line level (*2) unit to this input.
1.Auxiliary input. Connect any line level (*2) unit to this input.
8.Mains volt-
age indica-
7.Mains connector
and fuse holder,
replace only with
indicated ratings!
6.Line output. Connect to your power amplifier.

7

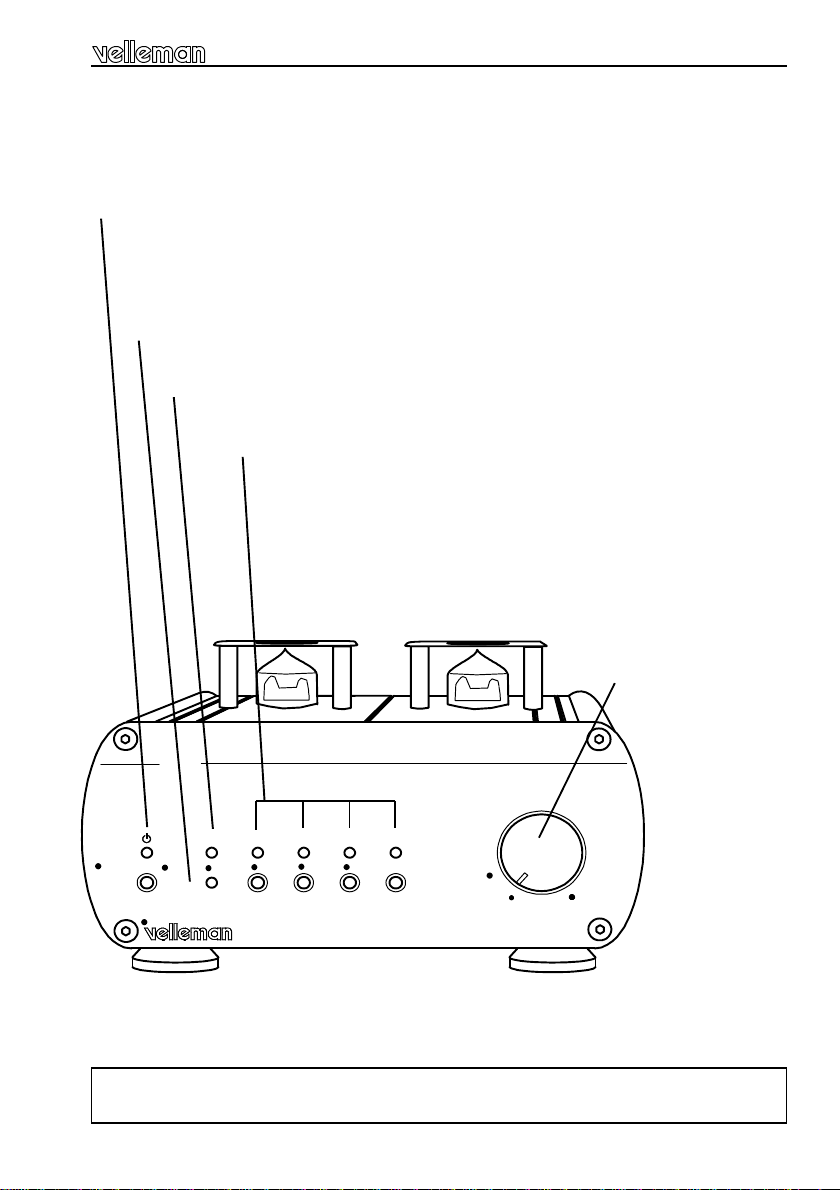

Operation
Valve Control Amplifier
8020
Monitor
+6dB Aux CD Tuner AV
OPERATION
CAUTION: Before turning on the power amplifier(s) turn down the volume
control.
(*) When the power-cord is disconnected or after a power failure the memory will be erased.
Turning on the unit with the input selection buttons will activate a 24h auto standby timer.
FThe +6dB function can be used to adjust the level between the different
sources. That way, when switching over between sources the volume will
approximately remain the same.
1.Standby/mute button and indication. Press this button to turn on the unit or to mute
the sound. Keep this button pressed to set the unit in standby.
After power on, it will take about 30 seconds (warm up) before the muting will be off.
The muting button is disabled during this time!
2.Monitor indication. See point 4 for use.
3.+6dB indication. See below for use.
4. Input selection buttons and indication.
Press once to select the input.
Press a second time to turn on the monitor output.
Press and hold the input selection button a second time to turn on
the +6dB function for this input. The +6dB will be memorized (*)
each time the corresponding input is selected.
Selecting an input will also turn on the unit.
NOTE: During switchover between input, the sound will be muted
for about 3 seconds.
5.Volume control.

8
TROUBLESHOOTING
Symptom
No sound coming from the speakers
+6dB memory is erased
Hum or noise is coming from the
speakers
No button is reacting anymore and/
or no LED indication is functioning
anymore
The tape recorder, MD, CDR… is
not receiving a signal
Possible cause
Mute is on, press standby/mute but-
ton. The power amplifier is turned
off.
Wrong source is selected
A power failure has occurred.
The power-cord has been discon-
nected.
To make sure the control amplifier is
the source of hum, disconnect all
input leads.
Use good quality audio leads.
Check the earth connection of the
phono or mains.
The control amplifier is too close to
the power amplifier or too close to
other magnetic field like a power
adapter or other mains operated
unit.
Static electricity or lightning can
cause malfunction of the unit.
Disconnect the power-cord for about
10 seconds, this will reset the inter-
nal processor.
Check the mains fuse, replace only
with indicated rating. A spare fuse is
located in the fuse holder.
The monitor function is not en-
gaged, press the desired input once
again to engage the monitor output.
Troubleshooting

9
Info en inhoud
Hartelijke dank voor de aanschaf van deze hoogwaardige voorversterker. Lees de
gebruiksaanwijzing aandachtig, zodat u het apparaat op de juiste manier gebruikt.
WAARSCHUWINGEN
CONTROLEER OF DE AANGESLOTEN NETSPANNING, OVEREENKOMT MET HET
TOESTEL
ALVORENS HET TOESTEL TE OPENEN MOET MEN HET NETSNOER
VERWIJDEREN, OM ELEKTRISCHE SCHOKKEN TE VERMIJDEN.
DE “AAN/UIT SCHAKELAAR” IS IN HET SECUNDAIRE VOEDINGSCIRCUIT
OPGENOMEN. DIT BETEKENT DAT HET APPARAAT NIET VOLLEDIG VAN HET NET
IS LOSGEKOPPELD ALS HET TOESTEL OP ”STANDBY”’ STAAT.
Over het netsnoer:
Het is mogelijk dat in bepaalde landen of gebieden, de uitvoering van de netstekker
anders is dan hetgeen bijgeleverd. In dat geval kan men een andere stekker
monteren, men moet er echter op letten dat de blauwe geleider met de neutrale
aansluiting verbonden wordt, de bruine geleider met de fase en de geel/groene draad
met de aarding. Of vraag uw verdeler voor een gepast netsnoer.
Keuze van de netspanning:
Zie achterkant van het toestel.
Voor 100 tot 120Vac de 115Vac aanduiding
Voor 220 tot 240Vac de 230Vac aanduiding
WAARBORG
Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik
van de aankoop en dit gedurende een periode van EEN JAAR vanaf de aankoop. De waarborg
geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De
verplichtingen van VELLEMAN N.V. beperken zich tot het herstellen van defecten of, naar vrije
keuze van VELLEMAN N.V., tot het vervangen of herstellen van defecte onderdelen. Kosten en
risico’s van transport; het wegnemen en terugplaatsen van het produkt, evenals om het even
welke andere kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling,
worden niet door VELLEMAN N.V. vergoed. VELLEMAN N.V. is niet verantwoordelijk voor
schade van gelijk welke aard, veroorzaakt door het falen van een product.
BELANGRIJK: Gooi de originele verpakking niet weg, deze kan nodig zijn om het
toestel te verpakken bij terugzending. Bij gebruik van een niet originele verpakking,
vervalt de waarborg!
INHOUD
KENMERKEN.......................................................................................................................10
SPECIFICATIES........................................................................................................11
AANSLUITINGEN ................................................................................................................12
BEDIENING...............................................................................................................13
TIPS BIJ PROBLEMEN.............................................................................................14
!

10
Kenmerken
KENMERKEN
þCompromisloos ontwerp van uitzonderlijke kwaliteit
þ4 ingangen
þExclusieve aluminium behuizing en uitstekende afwerking
þALPS* volumeknop van hoge kwaliteit
þEnkel buizen in de signaalweg
þAutomatische opwarming
þZeer betrouwbare reed relais ingangsselectie
þAfzonderlijke linker-en rechter-ingangsschakeling
þGestabiliseerde gloeidraadspanning
þProgrammeerbare niveauregeling +6dB voor elke ingang
þMute functie
þSchakelbare monitoruitgang (voor cassettes, CDR, MD, ...)
þAutomatische stand-by funktie na 24h.
Blokschema
* ALPS is a trademark of the ALPS ELECTRIC CO. LTD.
©Velleman
V1
Aux
CD
Tuner
A/V
Monitor
X2 / X4 Amp
Volume
Line
Input selector
Mute
Monitor on/off

11
Specificaties
SPECIFICATIES*
Ingangen:
Ingangsgevoeligheid voor 0dB (0.775Vrms) uitgang:
AUX: ....................................................................200mV / 50KO
A/V : .....................................................................200mV / 50KO
TUNER: ...............................................................200mV / 50KO
CD: .......................................................................200mV / 50KO
Uitgangen:
Maximum uitgangsniveau: ...................................35Vpp
Lijn uitgangsbelasting: .........................................Min 10KO
Monitor uitgangsimpedantie: ................................> 1KO
Audio specs:
Signaal/ruis verhouding (A-gewogen ref. 0dB uit):
LIJN: .....................................................................100dB
Harmonische vervorming: ....................................<0.04% @1KHz / 47KO
Instelbare versterking: ..........................................x2 of x4 (+ 6dB aan)
Frequentie weergave @ x2 versterking: ..............7Hz tot 150KHz (-3dB)
Frequentie weergave @ x2 versterking: ..............18Hz tot 55KHz binnen 0.3dB
Kanaalscheiding: ..................................................85dB @ 0dB in
Ingang overspraak:...............................................< -100dB @ 0dB in
Netspanning:
AC spanning: .......................................................115Vac (100V tot 120V)
AC spanning:........................................................230Vac (220V tot 240V)
Verbruik: ..............................................................16W max.
Afmetingen: ..........................................................290x165x68mm (11.4”x6.5”x2.7”)
Gewicht (net): ......................................................2.7Kg (6Lbs)
*Wijzigingen voorbehouden

12
Aansluiting
Valve Control Amplifier
8020
Monitor Line
Aux CD Tuner AV AC POWER
FUSE
250mA
Check
voltage
setting
LL
IN
OUT
RR
CAUTION
Risk of electric shock
Disconnect mains before opening
MAX 16VA 115VAC
230VAC
!
(*1) Bij de eerste keer onder spanning zetten of na een spanningsuitval, zal de +6dB LED ter indicatie
samen met de standby/mute LED oplichten.
(*2) Lijn niveau is een bron met uitgangsspanningen tussen 150mV en 2V.
5.Monitor uitgang. Kan gebruikt worden voor het
aansluiten van de audio ingang van een cassette
recorder, VCR, MD, DVD, CDR...
AANSLUITING
Verbind de verschillende ingangen met de verschillende signaal bronnen.
Gebruik korte signaal aansluitsnoeren van zeer goede kwaliteit. Verbind de
uitgang met een gepaste stereo eindversterker of twee eindversterkers (b.v.
Onze 4040, 4020 of 2x 8010 versterkers).
Sluit het netsnoer aan op het net. Let op de correcte netspanning.
Normaal moet de standby/mute LED oplichten (*1).
4.Audio/Video audio ingang. Gebruik deze ingang voor het
aansluiten van het uitgangssignaal komende van een cassette
recorder, VCR, MD, DVD, CDR...
3.Tuner ingang. Gebruik deze ingang om uw tuner of ander toestel met lijn
uitgang(*2) op aan te sluiten.
2.CD ingang. Sluit hier de uitgang van een CD speler of ander toestel met lijn
uitgang(*2) op aan.
1.Aux ingang. Gebruik deze ingang om een toestel met lijn uitgang(*2) op aan te sluiten.
8.Netspannings-
indicatie
7.Net connector en
zekeringhouder.
Vervang de
zekering enkel
met de
aangeduide
waarde.
6.Lijn uitgang. Verbind deze met de
eindversterker(s).

13
Bediening
Valve Control Amplifier
8020
Monitor
+6dB Aux CD Tuner AV
BEDIENING
AANDACHT: Draai vóór het inschakelen van de eindversterker(s), de volume
regeling van de voorversterker op minimum.
(*) na een spanningsuitval zal het +6dB geheugen gewist zijn.
na inschakelen via de bronselectie toetsen, zal het toestel na 24h uitschakelen
FDe +6dB functie kan men gebruiken om het niveauverschil tussen de
verschillende bronnen bij te stellen. Zo zal men bij het overschakelen tussen de
verschillende bronnen geen plotse volume verschillen waarnemen.
1.Standby/mute drukknop en indicatie. Druk deze knop kort in om het toestel aan te
zetten of om de uitgang te onderdrukken. Hou de knop lang ingedrukt om het
toestel in wachtstand (uit) te zetten.
Na het inschakelen zal het ongeveer 30 seconden duren (opwarmen) vooraleer de
uitgang actief is. De muting functie zal ook niet werken gedurende de opwarmtijd.
2.Monitor indicatie. Zie punt 4 voor uitleg.
3.+6dB indicatie. Zie onderaan voor meer uitleg.
4.Bronselectie drukknopjes en indicatie. Druk één maal om de
desbetreffende ingang te kiezen. Druk een tweede maal om de
monitor uitgang in te schakelen. Druk een tweede maal, en hou de
knop ingedrukt om de +6dB functie in te schakelen voor de
desbetreffende ingang. De +6dB instelling zal voor deze ingang
gememoriseerd(*) zijn iedere keer men de ingang kiest. Het
toestel zal ook inschakelen door één van de ingangen te kiezen.
OPMERKING: Tijdens het overschakelen van ingangen zal de
uitgang ongeveer drie seconden onderdrukt (muting) zijn.
5.Volume regeling.

14
Possible cause
Mute is on, press standby/mute but-
ton. The power amplifier is turned
off.
Wrong source is selected
A power failure has occurred.
The power-cord has been discon-
nected.
To make sure the control amplifier is
the source of hum, disconnect all
input leads.
Use good quality audio leads.
Check the earth connection of the
phono or mains.
The control amplifier is too close to
the power amplifier or too close to
other magnetic field like a power
adapter or other mains operated
unit.
Static electricity or lightning can
cause malfunction of the unit.
Disconnect the power-cord for about
10 seconds, this will reset the inter-
nal processor.
Check the mains fuse, replace only
with indicated rating. A spare fuse is
located in the fuse holder.
The monitor function is not en-
gaged, press the desired input once
again to engage the monitor output.
Tips bij problemen
TIPS BIJ PROBLEMEN
Probleem
Geen geluid uit de luidsprekers.
+6dB geheugen is gewist.
Er komt brom uit de luidsprekers.
Het toestel blijkt niet meer te werken
en/of de LED indicaties werken niet
meer.
De cassette recorder, MD, CDR...
krijgt geen ingangssignaal.
Mogelijke oorzaak
De uitgang staat onderdrukt (mute),
druk de standby/mute knop. De
eindversterker staat uit. Een
verkeerde bron is geselecteerd.
Er is een spannningsonderbreking
geweest.
Om te controleren of de
voorversterker “zelf” bromt, kan men
best eerst de ingangen loskoppelen.
Gebruik hoogwaardige audio
snoeren. Controleer de aarding aan
de net connector of van de
platenspeler. Zorg er voor dat de
versterker niet te dicht bij de
eindversterker staat of naast een
andere bron die een magnetisch veld
kan opwekken zoals een net adapter
of ander netspanning gevoed toestel.
Statische elektriciteit of bliksem kan
een oorzaak zijn. Koppel het toestel
los van het lichtnet voor ongeveer 10
seconden, dit zal de interne
processor herstarten. Controleer de
net zekering (eerst de netstekker
loskoppelen) vervang de zekering
enkel door een gepaste waarde. Een
reserve zekering bevindt zich in de
zekeringhouder.
De monitor functie is niet
ingeschakeld, druk de desbetreffende
ingang een tweede keer.

15
Nous vous félicitons pour l'achat de ce Preamplificateur haut de gamme.
Lisez attentivement le mode d'emploi de façon à utiliser l'appareil de manière adéquate.
AVERTISSEMENTS
CONTROLEZ SI LA TENSION RESEAU RACCORDEE EST APPROPRIEE POUR L'AP-
PAREIL
AVANT D'OUVRIR L'APPAREIL, RETIREZ LE CABLE DU RESEAU AFIN D'EVITER
TOUT CHOC ELECTRIQUE.
LE "COMMUTATEUR ALLUME/ETEINT" EST REPRIS DANS LE CIRCUIT D'ALIMEN-
TATION SECONDAIRE. CELA SIGNIFIE QUE L'APPAREIL N'EST PAS ENTIEREMENT
COUPE DU RESEAU LORSQU'IL EST EN MODE VEILLE.
Concernant le fil d'alimentation:
Il se peut que dans certains pays ou régions, le modèle de la fiche de connexion au
réseau soit différente de celle fournie. Dans ce cas, vous pouvez utiliser une autre
fiche, mais veillez cependant à ce que le conducteur bleu soit relié au raccord neutre,
le conducteur brun à la phase et le fil jaune/vert à la terre. Ou demandez un fil d'ali-
mentation approprié à votre distributeur.
Choix de la tension réseau:
Voir à l'arrière de l'appareil.
Pour 100 à 120V ca l'indication 115Vac
Pour 220 à 240V ca l'indication 230Vac
GARANTIE
Ce produit est garanti contre les défauts des composantes et de fabrication au moment de
l’achat, et ce pour une période d’UN AN à partir de la date d’achat. Cette garantie est
uniquement valable si le produit est accompagné de la preuve d’achat originale. Les
obligations de VELLEMAN S.A. se limitent à la réparation des défauts ou, sur seule décision de
VELLEMAN S.A., au remplacement ou à la réparation des pièces défectueuses. Les frais et les
risques de transport, l’enlèvement et le renvoi du produit, ainsi que tous autres frais liés
directement ou indirectement à la réparation, ne sont pas pris en charge par VELLEMAN S.A.
VELLEMAN S.A. n’est pas responsable des dégâts, quels qu’ils soient, provoqués par le
mauvais fonctionnement d’un produit.
IMPORTANT: Ne jetez pas l'emballage d'origine, il peut être nécessaire pour embal-
ler l'appareil en cas de restitution. La garantie n'est pas valable sans l'emballage d'ori-
gine!
SOMMAIRE
CARACTERISTIQUES.........................................................................................................16
DONNEES TECHNIQUES........................................................................................17
RACCORDEMENT...............................................................................................................18
COMMANDE.............................................................................................................19
TRUCS EN CAS DE PROBLEMES ...........................................................................20
!
Advertissements et sommaire

16
CARACTERISTIQUES
þconcept sans compromis d'excellente qualité
þ4 entrées
þboîtier exclusif en aluminium et excellente finition
þbouton de volume ALPS* de haute qualité
þtubes uniquement dans le trajet du signal
þpréchauffage automatique
þsélection d'entrée par relais ‘reed’ très fiable
þcircuits d'entrée de gauche et de droite séparés
þtension des filaments stabilisée
þréglage de niveau programmable +6dB pour chaque entrée
þfonction "mute" (coupure momentanée du son)
þsortie moniteur commutable (pour cassettes, CDR, MD, ...)
þPosibilité de mode veille automatique après 24 heures.
* ALPS is a trademark of the ALPS ELECTRIC CO. LTD.
©Velleman
V1
Aux
CD
Tuner
A/V
Monitor
X2 / X4 Amp
Volume
Line
Input selector
Mute
Monitor on/off
Caractèristiques
Schema

17
Spécifications
DONNEES TECHNIQUES*
Entrées:
Sensibilité à l’entrée pour 0dB (0.775Vrms) sortie (appr.):
AUX: ....................................................................200mV / 50KO
A/V : .....................................................................200mV / 50KO
TUNER: ...............................................................200mV / 50KO
CD: .......................................................................200mV / 50KO
Sorties:
Ligne; sortie maximum: ........................................35Vpp
Ligne; impédance: ................................................min. 10KO
Monitor; impédance: ............................................> 1KO
Audio:
Rapport signal/bruit (A pondéré par rapport à 0dB):
LINE:.....................................................................100dB
Distorsion harmonique: ..........................................0.04% @1KHz / 47KO
Amplification: .......................................................x2 ou x4 (+ 6dB )
Réponse en fréquence @ x2 ampl.: ......................7Hz à150KHz (-3dB)
Réponse en fréquence @ x2 ampl.: ......................18Hz à55KHz ±0.3dB
Séparation des canaux: .........................................85dB ref. 0dB
Séparation d’entrée: ..............................................> 100dB ref. 0dB
Allimentation:
Réseau CA: ..........................................................115Vac (100V à120V)
Réseau CA:...........................................................230Vac (220V à240V)
Consomation: : .....................................................16W max.
Dimensions: .........................................................290x165x90mm (11.4”x6.5”x3.5”)
Poids (net): ..........................................................2.7Kg (6Lbs)
*Sous réserve de modifications

18
Raccordement
Valve Control Amplifier
8020
Monitor Line
Aux CD Tuner AV AC POWER
FUSE
250mA
Check
voltage
setting
LL
IN
OUT
RR
CAUTION
Risk of electric shock
Disconnect mains before opening
MAX 16VA 115VAC
230VAC
!
(*1) Lors de la première mise en tension ou après une coupure de tension, la LED +6dB et la LED
standby/mute s'allument pour l'indiquer.
(*2) Le niveau de ligne est une source ayant des tensions de sortie entre 150mV et 2V.
5.Sortie moniteur. Peut être utilisée pour le raccorde-
ment de l'entrée audio d'une platine cassettes, VCR,
MD, DVD, CDR...
RACCORDEMENT
Connectez les différentes entrées aux différentes sources de signaux. Utilisez des fils de
raccordement courts de très bonne qualité pour les signaux. Connectez la sortie à un am-
plificateur de sortie stéréo approprié ou deux amplificateurs de sortie (p. ex. Nos amplifica-
teurs 4040, 4020 ou 2x 8010).
Connectez le fil d'alimentation au réseau. Veillez à utiliser la tension de réseau correcte.
Normalement, la LED standby/mute doit s'allumer (*1).
4.Entrée audio Audio/Vidéo. Utilisez cette entrée pour le raccorde-
ment du signal de sortie provenant d'une platine cassettes,
VCR, MD, DVD, CDR...
3.Entrée tuner. Utilisez cette entrée pour raccorder votre tuner ou un autre
appareil avec sortie de ligne (*2).
2.Entrée CD. Connectez la sortie d'un lecteur de CD ou un autre appareil avec sor-
tie de ligne(*2).
1.Entrée aux. Utilisez cette entrée pour un appareil avec sortie de ligne(*2).
8.Indication de
la tension ré-
seau.
7.Connecteur de
réseau et support
de fusible. Ne rem-
placez le fusible
que par un fusible
du même type.
6.Sortie de ligne. Connectez-la aux amplifica-
teurs de sortie.

19
Commande
Valve Control Amplifier
8020
Monitor
+6dB Aux CD Tuner AV
COMMANDE
ATTENTION: Tournez le bouton de réglage du volume du préamplificateur au
minimum avant de brancher l'(les) amplificateur(s) de sortie.
(*) après une coupure de tension, la mémoire +6dB est effacée.
(*2) Avec ‘ Auto stanby’ après 24h
FLa fonction +6dB peut être utilisée pour ajuster la différence de niveau
entre les différentes sources. Ainsi, vous n'observerez pas de différences
de volume soudaines lors du passage d'une source à l'autre.
1.Bouton stanby/mute et indication. Enfoncez brièvement ce bouton pour allumer l'ap-
pareil ou pour couper temporairement la sortie. Maintenez longuement le bouton
enfoncé pour placer l'appareil en mode veille ou pour quitter le mode veille. Après
le branchement, il faudra environ 30 secondes (préchauffage) pour que la sortie soit
opérationnelle. La fonction "mute" ne fonctionne pas non plus durant le préchauf-
fage.
2.Indication moniteur. Voir point 4 pour plus d'explications.
3.Indication +6dB. Voir ci-après pour plus d'explications.
4. Boutons-poussoirs de sélection de source et indication. Appuyez
une fois pour sélectionner l'entrée souhaitée. Appuyez une
deuxième fois pour activer la sortie moniteur. Appuyez une
deuxième fois et maintenez le bouton enfoncé pour activer la fonc-
tion +6dB pour l'entrée souhaitée. Le réglage +6dB est mémorisé
(*) pour cette entrée chaque fois que vous sélectionnez l'entrée.
L'appareil se met également en marche lorsque vous sélectionnez
une entrée (*2).
REMARQUE: Lors du passage d'une entrée à l'autre, la sortie se-
ra coupée (mute) pendant environ trois secondes.
5.Réglage du volume.

20
TRUCS EN CAS DE PROBLEMES
Pas de son provenant des haut-
parleurs.
La mémoire +6dB a été effacée.
Les haut-parleurs émettent un ronfle-
ment.
L'appareil semble ne plus fonctionner
et/ou les indications LED ne fonction-
nent plus.
La platine cassettes, MD, CDR... ne
reçoit pas de signal d'entrée.
La sortie est coupée (mute), enfoncez
le bouton standby/mute. L'amplifica-
teur de sortie est débranché. Une
source erronée a été sélectionnée.
Il y a eu une coupure de tension.
Pour contrôler si c'est bien le préam-
plificateur qui ronfle, déconnectez
d'abord les entrées. Utilisez des fils
audio de bonne qualité. Contrôlez la
prise de terre du connecteur de ré-
seau ou de la platine disques. Veillez
à ce que l'amplificateur ne soit pas
trop proche de l'amplificateur de sortie
ni à côté d'une autre source pouvant
entraîner un champ magnétique
comme un adaptateur de réseau ou
un autre appareil alimenté par la ten-
sion du réseau.
L'électricité statique ou la foudre sont
une cause possible. Débranchez l'ap-
pareil du réseau pendant environ 10
secondes pour redémarrer le proces-
seur interne. Contrôlez le fusible du
réseau (d'abord débrancher la fiche
du réseau), ne remplacez le fusible
que par un fusible de même type. Un
fusible de réserve se trouve dans le
support de fusibles.
La fonction moniteur n'est pas acti-
vée, appuyez une deuxième fois sur
l'entrée en question.
Trucs en cas de problèmes
