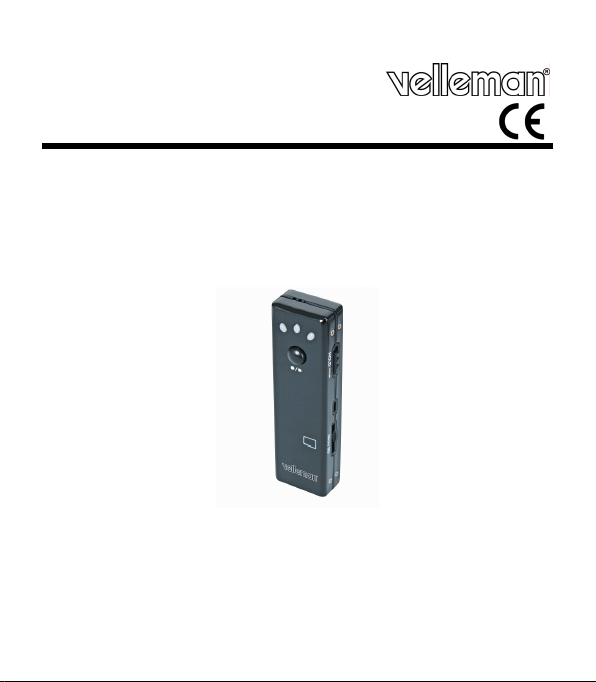

Velleman CAMCOLVC2N User manual

CAMCOLVC2N
MINI HIGH RESOLUTION COLOUR CAMERA + AUDIO RECORDER
MINIATUUR HOGE RESOLUTIE KLEURENCAMERA + AUDIO-OPNAME
MINI-CAMÉRA COULEUR HR + ENREGISTREMENT AUDIO
MINICÁMARA COLOR - ALTA RESOLUCIÓN + GRABACIÓN DE AUDIO
MINI FARBKAMERA - HOHE AUFLÖSUNG + AUDIO-AUFNAHME
MINI REGISTRATORE AUDIO/VIDEO SU SD CARD
MINI KAMERA Z NAGRYWANIEM DŹWIĘKU
USER MANUAL 3
GEBRUIKERSHANDLEIDING 7
NOTICE D’EMPLOI 11
MANUAL DEL USUARIO 15
BEDIENUNGSANLEITUNG 19
MANUALE UTENTE 23
INSTRUKCJA UŻYTKOWNIKA 27

CAMCOLVC2N Rev. 02
05/10/2010 2 ©Velleman nv
Figure 1

CAMCOLVC2N Rev. 02
05/10/2010 3 ©Velleman nv
User manual
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the
device after its lifecycle could harm the environment.
Do not dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling.
This device should be returned to your distributor or to a local recycling
service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing
this device into service. If the device was damaged in transit, don't install or use it and
contact your dealer.
2. Safety Instructions
For indoor use only. Keep this device away from rain, moisture, splashing
and dripping liquids. Protect the device against extreme heat (e.g. direct
sunlight, heater …) and dust.
Keep the device away from children and unauthorised users.
There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare parts.
•Damage caused by disregard of certain guidelines in this manual is not covered by
the warranty and the dealer will not accept responsibility for any ensuing defects or
problems.
•Note that damage caused by user modifications to the device is not covered by the
warranty.
3. General Guidelines
•Protect this device from shocks and abuse. Avoid brute force when operating.
•Familiarise yourself with the functions of the device before actually using it.
•All modifications of the device are forbidden for safety reasons.
•Only use the device for its intended purpose. Using the device in an unauthorised
way will void the warranty.
•DO NOT use this product to violate privacy laws or perform other illegal activities.

CAMCOLVC2N Rev. 02
05/10/2010 4 ©Velleman nv
4. Features
•very small digital video recorder camera
•recording on micro SD-card (not incl.)
•no flash memory built in
•only 2 operation switches
•picture, audio and video recording
•comes with USB cable
5. Overview
Refer to the illustration on page 2 of this manual.
A selection switch F ON/OFF switch
B mini-SD card slot G USB connection LED
C USB port H power LED
D camera lens I status LED
E microphone J record/stop button
6. Operation
•Slide a micro SD card (not incl.) in the micro SD slot [B], see the markings on the
housing for correct way. The recorder can not work without a card.
•Switch the camera on by moving the ON/OFF switch [F] to the ON-position (up).
The USB connection LED [G] (red) will turn on for a few seconds. Depending on the
position of the selection switch [A], either the power LED [H] turns blue or the
status LED [I] blinks green.
•Switch the selection switch [A] in the V- position (down), to record images and
video. The power LED [H] turns blue.
•Press the record/stop button [J] shortly to take a picture. The status LED [I]
will light up white for ±1s.
•Press and hold the record/stop button [J] for ±3s to start video recording. The
power LED [H] starts blinking (blue). To stop recording, press the record/stop
button [J] again. The power LED [H] switches off.
Note: always stop recording first before switching off the recorder, otherwise the
data of the last recording session is lost.
•Switch the selection switch [A] in the P- position (up), to record audio. The status
LED [I] starts blinking green.
•Press the record/stop button [J] to start and stop recording audio. The status
LED [I] will be steady on when recording.

CAMCOLVC2N Rev. 02
05/10/2010 5 ©Velleman nv
•Use the included USB cable to connect the recorder to a computer (not incl.) to
charge the internal battery. When connected, the recorder acts as a removable disk.
The recorded data can be copied, played back or deleted.
•Data is recorded in AVI video format, WAV audio format and JPG image format. Free
conversion software is available on the internet.
7. LED status
power LED [H]
off recorder is off or in audio recording mode
on, blue video/image recorder ready
blinking, blue video recorder is recording
status LED [I]
on, white a picture is being taken
on, green audio is being recorded
blinking, green audio recorder ready
off recorder is off or in video/image recording mode
USB connection
LED [G]
on, red USB port connected
off USB port not connected or not powered
8. Batteries
•This recorder contains an internal rechargeable battery. When the device is end-of-
life, this battery has to be removed.
•To do this, remove the 4 screws (see figure below) and the cover.
•Cut off the battery leads and dispose of the battery in accordance with local
regulations.
WARNING:
Never dispose of batteries in fire, as they could explode.
Keep batteries away from children.

CAMCOLVC2N Rev. 02
05/10/2010 6 ©Velleman nv
9. Technical Specification
pick-up element colour CMOS sensor
lens angle 58° (diagonal)
storage capacity max. 8GB micro SD card (not incl.)
video
recording
recording format AVI (audio and video)
video resolution 640 x 480 pixels
frame rate (fps) 29
recording capacity ±40MB/min
audio
recording
recording format WAV
audio sample rate 8kHz
recording capacity ±500kB/min
recording
recording format JPEG
image resolution 1280 x 960 pixels
power supply built-in Li-battery (recharge via USB)
charging time 2h
current consumption max. 140mA
dimensions 73 x 20 x 11mm
weight 21g
operating temperature 0°C ~ 50°C
Use this device with original accessories only. Velleman nv cannot be held
responsible in the event of damage or injury resulted from (incorrect) use of
this device. For more info concerning this product, please visit our website
www.velleman.eu.
The information in this manual is subject to change without prior notice.
© COPYRIGHT NOTICE
This manual is copyrighted. The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied, reproduced, translated or
reduced to any electronic medium or otherwise without the prior written consent of the copyright
holder.

CAMCOLVC2N Rev. 02
05/10/2010 7 ©Velleman nv
Gebruikershandleiding
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn
levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het
milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone
huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen
voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal
recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de
verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik
neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en
raadpleeg uw dealer.
2. Veiligheidsinstructies
Enkel voor gebruik binnenshuis. Bescherm deze camera tegen regen,
vochtigheid, extreme temperaturen, stof en opspattende vloeistoffen.
Houd deze camera uit de buurt van kinderen en onbevoegden.
U mag geen onderdelen vervangen. Bestel eventuele reserveonderdelen bij uw
dealer.
•De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze
handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of
problemen die hier rechtstreeks verband mee houden.
•Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen niet
onder de garantie.
3. Algemene richtlijnen
•Bescherm de camera tegen schokken. Vermijd brute kracht tijdens de bediening van
dit toestel.
•Leer eerst de functies van de camera kennen voor u hem gaat gebruiken.
•Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan de camera.

CAMCOLVC2N Rev. 02
05/10/2010 8 ©Velleman nv
•Gebruik de camera enkel waarvoor hij gemaakt is. Bij onoordeelkundig gebruik vervalt
de garantie.
•Installeer en gebruik deze camera niet voor illegale praktijken en respecteer ieders
privacy.
4. Eigenschappen
•zeer kleine, digitale camera met opnamefunctie
•opname op SD-kaart (niet meegelev.)
•geen intern flashgeheugen
•slechts 2 bedieningsknoppen
•audio-en video-opname
•geleverd met USB-kabel
5. Omschrijving
Raadpleeg de figuur op pagina 2 van deze handleiding.
A selectieschakelaar F aan-uitschakelaar
B kaartslot voor SD-kaart G led USB-aansluiting
C USB-poort H voedingsled
D cameralens I statusled
E microfoon J opname-stoptoets
6. Gebruik
•Plaats een SD-kaart (niet meegelev.) in het daartoe bestemde kaartslot [B] volgens de
markeringen op de behuizing. De opnamefunctie functioneert niet zonder SD-kaart.
•Schakel de camera in met de aan-uitschakelaar [F]. De USB-led [G] licht rood op. De
voedingsled [H] of de statusled [I] licht op afhankelijk van de stand van de
selectieschakelaar [A].
•Plaats de selectieschakelaar [A] op Vom beelden en video op te nemen. De
voedingsled [H] licht blauw op.
•Druk kort op de opname-stoptoets [J] om een beeld vast te leggen. De statusled
[I] licht gedurende ± 1 seconde op.
•Houd op de opname-stoptoets [J] gedurende ± 3 seconden ingedrukt om een
video-opname te starten. De voedingsled [H] knippert. Druk de opname-stoptoets
[J] opnieuw in om de opname stil te leggen. De voedingsled [H] dooft.
Opmerking: stop altijd eerst de opname alvorens de camera uit te schakelen om
dataverlies te vermijden.

CAMCOLVC2N Rev. 02
05/10/2010 9 ©Velleman nv
•Plaats de selectieschakelaar [A] op Pom audio op te nemen. De statusled [I]
knippert.
•Druk kort op de opname-stoptoets [J] om de opname te starten. De statusled [I]
licht continu op.
•Sluit de camera aan uw computer via de meegeleverde USB-kabel om de interne
batterij te herladen. Eens aangesloten, kunt u de camera als een verwijderbare
harddisk gebruiken. De opgenomen data kan gekopieerd, afgespeeld of gewist worden.
•De opnames gebeuren in AVI-videoformaat, WAV-audioformaat en JPG-beeldformaat.
Converteersoftware is gratis te downloaden op het internet.
7. Statusled
voedingsled [H]
(blauw)
uit opnamefunctie uitgeschakeld of in audio-opname
aan, blauw video/foto opnamefunctie klaar voor gebruik
knipperen, blauw video opname bezig
statusled [I]
(wit/groen)
aan, wit beeldopname
aan, groen audio-opname
knipperen, g
r
oen audiorecorder klaar voor gebruik
uit recorder uitgeschakeld of video-
/
beeldopname
led USB-
aansluiting [G]
(rood)
aan, rood USB-poort aangesloten
uit USB-poort niet aangesloten of niet gevoed
8. De batterijen
•Deze camera is uitgerust met een interne, herlaadbare batterij. Verwijder eerst de
batterij uit de camera alvorens deze naar een recyclagepunt of uw verdeler te brengen.
•Verwijder hiervoor de vier schroeven en open de camera (zie figuur hieronder).
•Snijd de batterijkabels door en breng de batterij en de camera naar een recyclagepunt
of uw verdeler volgens de locale wetgeving.
LET OP: Gooi de batterij nooit in het vuur en houd uit de buurt van
kinderen.

CAMCOLVC2N Rev. 02
05/10/2010 10 ©Velleman nv
9. Technische specificaties
opneemelement kleuren CMOS
lenshoek 58° (diagonaal)
opslagcapaciteit SD-kaart van max. 8 GB (niet
meegelev.)
video-
opname
opnameformaat AVI (audio en video)
videoresolutie 640 x 480 pixels
beelden per seconde 29
opnamecapaciteit ±40MB/min
audio-
opname
opnameformaat WAV
audio bemonsteringsfrequentie 8kHz
opnamecapaciteit ±500kB/min
beeldop-
name
opnameformaat JPEG
beeldresolutie 1280 x 960 pixels
voeding ingebouwde lithiumbatterij (herlaadbaar
via USB)
laadduur 2 u
verbruik max. 140 mA
afmetingen 73 x 20 x 11 mm
gewicht 21 g
werktemperatuur 0°C ~ 50°C
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet
aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.
Voor meer informatie over dit product, zie www.velleman.eu. De informatie in
deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande
kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding.
Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of
gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op
een elektronisch medium zonder voorafgaande schriftelijke toestemming van de
rechthebbende.

CAMCOLVC2N Rev. 02
05/10/2010 11 ©Velleman nv
NOTICE D’EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un
appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil
électrique ou électronique (et des piles éventuelles) parmi les déchets
municipaux non sujets au tri sélectif ; une déchèterie traitera l’appareil en
question. Renvoyer les équipements usagés à votre fournisseur ou à un
service de recyclage local. Il convient de respecter la réglementation locale
relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise
en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas
l’installer et consulter votre revendeur.
2. Prescriptions de sécurité
Pour usage à l’intérieur uniquement. Protéger la caméra de la pluie, de
l’humidité, des températures extrêmes, de la poussière et des projections
d’eau.
Tenir la caméra à l’écart des enfants et des personnes non autorisées.
Il n’y a aucune pièce maintenable par l’utilisateur. Commander des pièces de
rechange éventuelles chez votre revendeur.
•La garantie ne s’applique pas aux dommages survenus en négligeant certaines
directives de cette notice et votre revendeur déclinera toute responsabilité pour les
problèmes et les défauts qui en résultent.
•Les dommages occasionnés par des modifications à l’appareil par le client ne tombent
pas sous la garantie.
3. Directives générales
•Protéger la caméra contre les chocs et la traiter avec circonspection pendant
l’opération.
•Se familiariser avec le fonctionnement de la caméra avant de l’utiliser.
•Toute modification de la caméra est interdite pour des raisons de sécurité.

CAMCOLVC2N Rev. 02
05/10/2010 12 ©Velleman nv
•N’utiliser la caméra qu’à sa fonction prévue. Un usage impropre annule d'office la
garantie.
•Installer et utiliser la caméra en respectant la législation et la vie privée des tiers.
4. Caractéristiques
•petite caméra numérique avec fonction d'enregistrement
•enregistrement sur carte SD (non incl.)
•pas de mémoire flash intégrée
•seulement 2 touches d'opération
•capture d'image, enregistrements audio et vidéo
•caméra livrée avec câble USB
5. Description
Consulter l’illustration à la page 2 de cette notice.
A sélecteu
r
F interrupteur marche/arrêt
B port de la carte SD G DEL de connexion USB
C port USB H DEL d’alimentation
D objectif de la caméra I DEL d’état
E microphone J touche enregistrement
/
arrêt
6. Emploi
•Glisser la carte SD (non incl.) dans le port [B] selon les indications sur le boîtier. La
caméra ne fonctionne pas sans carte SD.
•Allumer la caméra en plaçant l’interrupteur marche/arrêt [F] sur ON. La DEL USB [G]
s’allume pendant quelques secondes. La DEL d’alimentation [H] ou la DEL d’état [I]
s’allume selon le mode sélectionné [A].
•Placer le sélecteur [A] sur Vpour un enregistrement d’image ou vidéo. La DEL
d’alimentation [H] s’allume en bleu.
•Enfoncer brièvement la touche enregistrement/arrêt [J] pour enregistrer une
image. La DEL d’état [I] s’allume pendant ± 1 seconde.
•Maintenir enfoncé la touche enregistrement/arrêt [J] pendant ± 3 secondes pour
démarrer un enregistrement vidéo. La DEL d’état [I] clignote. Arrêter
l’enregistrement en renfonçant la touche enregistrement/arrêt [J]. La DEL d’état
[H] s’éteint.
Remarque : Arrêter d’abord l’enregistrement avant d’éteindre la caméra afin d’éviter
les pertes de données.
•Placer le sélecteur [A] sur Ppour un enregistrement audio. La DEL d’état [I] clignote.

CAMCOLVC2N Rev. 02
05/10/2010 13 ©Velleman nv
•Enfoncer la touche enregistrement/arrêt [J] pour démarrer/arrêter l’enregistrement
audio. La DEL d’état [I] reste allumée.
•Raccorder la caméra à votre ordinateur à l’aide du câble USB inclus afin de recharger la
pile interne. La caméra peut être utilisée comme un support de stockage externe de
données, qui peuvent être copies, lues et effacées.
•L’enregistrement est au format vidéo AVI, au format audio WAV et au format image
JPG. F. Un convertisseur peut être téléchargé gratuitement depuis Internet.
7. Les DEL
DEL
d’alimentation
[H]
(bleu)
éteinte enregistrement a
r
rêté ou mode audio activé
allumée, bleue fonction d’enregistrement vidéo/image prête à
l’emploi
clignotante, bleue fonction d’enregistrement vidéo prête à l’emploi
DEL d’état [I]
(blanc/vert)
allumée, blanc enregistrement d’image en cours
allumée, verte enregistrement audio en cours
clignotante, verte fonction d’enregistrement audio prête à l’emploi
éteinte appareil éteint ou mode vidéo/image activé
DEL de connexion
USB [G] (rouge)
allumée, rouge connexion à un port USB
éteinte port USB non connecté ou non alimenté
8. La pile interne
•Cette caméra est munie d’une pile rechargeable interne. Retirer cette pile de la caméra
avant de la renvoyer à votre fournisseur ou à un service de recyclage local.
•Desserrer les quatre vis et ouvrir le boîtier (voir ill. ci-dessous).
•Couper les câbles vers la pile et renvoyer à votre fournisseur ou à un service de
recyclage local en respectant la législation locale.
ATTENTION: Ne jamais jeter la pile au feu et la tenir hors de la
portée des enfants.

CAMCOLVC2N Rev. 02
05/10/2010 14 ©Velleman nv
9. Spécifications techniques
capteur CMOS couleur
angle de l’objectif 58° (diagonal)
capacité de mémoire carte SD de max. 8 Go (non incl.)
enregistrement
vidéo
format d’enregistrement AVI (audio et vidéo)
résolution vidéo 640 x 480 pixels
images par seconde 29
capacité d'enregistrement ±40Mo/min
enregistrement
audio
format d’enregistrement WAV
taux d'échantillonnage audio 8kHz
capacité d'enregistrement ±500ko/min
capture
d'image
format d’enregistrement JPEG
résolution d'image 1280 x 960 pixels
alimentation pile au lithium (rechargeable depuis
connexion USB)
délai de recharge 2 h
consommation max. 140 mA
dimensions 73 x 20 x 11 mm
poids 21 g
température de service 0°C ~ 50°C
N’employer cet appareil qu’avec des accessoires d’origine. SA Velleman ne sera
aucunement responsable de dommages ou lésions survenus à un usage
(incorrect) de cet appareil. Pour plus d’information concernant cet article, visitez
notre site web www.velleman.eu. Toutes les informations présentées dans cette
notice peuvent être modifiées sans notification préalable.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur pour cette notice.
Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion,
intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support
électronique que se soit est interdite sans l’accord préalable écrit de l’ayant droit.

CAMCOLVC2N Rev. 02
05/10/2010 15 ©Velleman nv
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este
producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles,
podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las
hubiera) en la basura doméstica; debe ir a una empresa especializada en
reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje
local. Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por haber comprado la CAMCOLVC2N! Lea atentamente las instrucciones del
manual antes de usarla. Si el aparato ha sufrido algún daño en el transporte no lo
instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Sólo para el uso en interiores. No exponga este equipo a lluvia, humedad,
temperaturas extremas, polvo ni a ningún tipo de salpicadura o goteo.
Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
El usuario no habrá de efectuar el mantenimiento de ninguna pieza.
Contacte con su distribuidor si necesita piezas de recambio.
•Los daños causados por descuido de las instrucciones de seguridad de este manual
invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros
problemas resultantes.
•Los daños causados por modificaciones no autorizadas, no están cubiertos por la
garantía.
3. Normas generales
•No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación.
•Familiarícese con el funcionamiento del aparato antes de utilizarlo.
•Por razones de seguridad, las modificaciones no autorizadas del aparato están
prohibidas.
•Utilice sólo el aparato para las aplicaciones descritas en este manual. Un uso
desautorizado anula la garantía completamente.
•Instale y utilice la cámara al respectar la legislación y la vida privada de terceros.

CAMCOLVC2N Rev. 02
05/10/2010 16 ©Velleman nv
4. Características
•pequeña cámara digital con función de grabación
•grabación en tarjeta SD (no incl.)
•no hay memoria flash incorporada
•sólo 2 pulsadores
•captura de imagen, grabación de audio y vídeo
•se entrega con cable USB
5. Descripción
Véase la figura en la página 2de este manual del usuario.
A tecla de selección F interruptor ON/OFF
B puerto de la tarjeta SD G LED de conexión USB
C puerto USB H LED de alimentación
D óptica de la cámara I LED de estado
E micrófono J tecla grabación/parada
6. Uso
•Deslice la tarjeta SD (no incl.) en el puerto [B] según las indicaciones de la caja. La
cámara no funciona sin tarjeta SD.
•Active la cámara al poner el interruptor ON/OFF [F] en ON. El LED de conexión USB
[G] se ilumina (rojo) durante algunos segundos. El LED de alimentación [H] o el LED
de estado [I] se ilumina según el modo seleccionado [A]
•Ponga la tecla de selección [A] en Vpara una grabación de imagen o vídeo. El LED
de alimentación [H] se ilumina (azul).
•Pulse brevemente la tecla grabación/desactivación [J] para grabar una imagen. El
LED de estado [I] se ilumina durante ± 1 segundo.
•Mantenga pulsada la tecla grabación/desactivación [J] durante ± 3 segundos para
activar una grabación vídeo. El LED de estado [I] parpadea. Desactive la grabación
al volver a pulsar la tecla grabación/parada [J]. El LED de estado [H] se apaga.
Importante: Primero, desactive la grabación antes de desactivar la cámara para
evitar la pérdida de datos.
•Ponga la tecla de selección [A] en Ppara una grabación audio. El LED de estado [I]
parpadea.
•Pulse la tecla grabación/desactivación [J] para activar/desactivar la grabación audio.
El LED de estado [I] queda iluminado.
•Conecte la cámara con el cable USB incluido al ordenador para recargar la batería
interna. Es posible utilizar la cámara como disco duro desmontable. Es posible copiar,

CAMCOLVC2N Rev. 02
05/10/2010 17 ©Velleman nv
visualizar y borrar los datos grabados. Tenga en cuenta que la grabación se guardará en
la tarjeta SD y no en el disco duro del ordenador.
•La grabación está en formato de vídeo AVI, formato audio WAV y formato imagen
JPG. F. Es posible descargar un convertidor (gratis) desde Internet.
7. Los LEDs
LED de
alimentación [H]
(azul))
desactivado grabación desactivado o modo audio activado
activado, azul función de grabación vídeo/imagen lista para
utilizar
intermitente, azul función de grabación lista para utilizar
LED de estado
[I] (blanco,
verde)
activado, blanco grabación de imagen está activada
activado, verde grabación audio está activada
intermitente,
verde función de grabación audio lista para utilizar
desactivado Aparato desactivado o modo vídeo/imagen
activado
LED de conexión
USB [G] (rojo)
activado, rojo conexión a un puerto USB
desactivado puerto USB no conectado o no alimentado
8. La pila interna
•Esta cámara está equipada con una batería recargable interna. Saque la batería de la
cámara antes de devolver el aparato a su distribuidor o a la unidad de reciclaje local.
•Desatornille los cuatro tornillos y abra la caja (véase la figura a continuación).
•Corte los cables hacia la batería y devuelva el aparato a su distribuidor o a la unidad
de reciclaje local. Respete la legislación local.
¡OJO!: Respete las advertencias del embalaje. Mantenga las pilas
lejos del alcance de niños.

CAMCOLVC2N Rev. 02
05/10/2010 18 ©Velleman nv
9. Especificaciones
elemento de imagen CMOS color
ángulo de la óptica 58° (diagonal)
capacidad de memoria tarjeta SD micro de máx. 8GB (no incl.)
grabación de
vídeo
formato de grabación AVI (audio y vídeo)
resolución vídeo 640 x 480 píxeles
imágenes por segundo 29
capacidad de grabación ±40MB/min.
grabación de
audio
formato de grabación WAV
velocidad de muestreo audio 8kHz
capacidad de grabación ±500kB/min.
captura de
imagen
formato de grabación JPEG
resolución de la imagen 1280 x 960 píxeles
alimentación batería de litio incorporada (recargar
por USB)
tiempo de carga 2 h
consumo máx. 140 mA
dimensiones 73 x 20 x 11 mm
peso 21 g
temperatura de funcionamiento 0°C ~ 50°C
Utilice este aparato sólo con los accesorios originales. Velleman NV no será
responsable de daños ni lesiones causados por un uso (indebido) de este
aparato. Para más información sobre este producto, visite nuestra página web
www.velleman.eu. Se pueden modificar las especificaciones y el contenido de
este manual sin previo aviso.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del usuario.
Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir,
traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo
permiso escrito del derecho habiente.

CAMCOLVC2N Rev. 02
05/10/2010 19 ©Velleman nv
BEDIENUNGSANLEITUNG
1. Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die
Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden
zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht
als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen
von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese
Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen
retourniert werden.
Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre
örtliche Behörde.
Wir bedanken uns für den Kauf der CAMCOLVC2N! Lesen Sie diese Bedienungsanleitung
vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen.
Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren
Händler.
2. Sicherheitshinweise
Nur für die Anwendung im Innenbereich.
Schützen Sie das Gerät vor Regen und Feuchte, Staub und extremen
Temperaturen. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder
Spritzwasser, aus.
Halten Sie Kinder und Unbefugte vom Gerät fern.
Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem
Fachhändler.
•Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der
Hersteller keine Haftung.
•Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der
Garantieanspruch.
3. Allgemeine Richtlinien
•Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation
und Bedienung des Gerätes.

CAMCOLVC2N Rev. 02
05/10/2010 20 ©Velleman nv
•Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen
vertraut gemacht haben.
•Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
•Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser
Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der
Garantieanspruch.
•Installieren und verwenden Sie die Kamera nicht für illegale Praktiken und beachten
Sie die Intimsphäre aller.
4. Eigenschaften
•sehr kleine, digitale Kamera mit Aufnahmefunktion
•Aufnahme auf SD-Karte (nicht mitgeliefert)
•es gibt keinen internen Flash-Speicher
•nur 2 Bedienungstasten
•Bild-, Audio-und Video-Aufnahme
•Lieferung mit USB-Kabel
5. Umschreibung
Siehe Abbildung, Seite 2 dieser Bedienungsanleitung.
A Wählschalte
r
F EIN/AUS-Schalte
r
B Karteneinschub für SD-Karte G LED USB-Anschluss
C USB-Port H Stromversorgungs-LED
D Kamera-Objektiv I Status-LED
E Mikrofon J Aufnahme/Stopp-
T
aste
6. Anwendung
•Legen Sie die SD-Karte (nicht mitgeliefert) in den Karteneinschub [B] ein (Siehe
Markierungen im Gehäuse). Die Aufnahmefunktion funktioniert nicht ohne SD-Karte.
•Schalten Sie die Kamera mit dem EIN/AUS-Schalter [F] ein. Die USB-LED [G] leuchtet
einige Sekunden rot. Die Stromversorgungs-LED [H] oder die Status-LED [I] leuchtet
abhängig von der Position des Wählschalters [A]
•Stellen Sie den Wählschalter [A] auf Vum Bilder und Video aufzunehmen. Die
Stromversorgungs-LED [H] leuchtet blau.
•Drücken Sie kurz die Aufnahme/Stopp-Taste [J] um ein Bild aufzunehmen. Die
Status-LED [I] leuchtet ± 1 Sekunde.
•Halten Sie die Aufnahme/Stopp-Taste [J] ± 3 Sekunden gedrückt, um eine Video-
Aufnahme zu starten. Die Stromversorgungs-LED [H] blinkt. Drücken Sie die
