Velleman DCM330 User manual

DCM330
DIGITAL CLAMP MULTIMETER
DIGITALE STROOMTANG
PINCE AMPÈREMÉTRIQUE NUMÉRIQUE
PINZA AMPERIMÉTRICA DIGITAL
DIGITALE STROMZANGE
MULTIMETRO DIGITALE CON PINZA AMPEROMETRICA
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D’EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG
MANUALE UTENTE

DCM330_v2 VELLEMAN
2
DCM330 – DIGITAL CLAMP MULTIMETER
1.Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the
device after its lifecycle could harm the environment. Do not dispose of the
unit (or batteries) as unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be returned to your
distributor or to a local recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing this
device into service. If the device was damaged in transit, do not install or use it and contact
your dealer.
2.Safety Instructions
•Damage caused by disregard of certain guidelines in this manual is not covered by
the warranty and the dealer will not accept responsibility for any ensuing defects or
problems.
•Switch off the meter when not in use.
•Do not exceed the maximum allowable input range of any function.
•Do not apply voltage to the meter when the resistance function is enabled.
•Set the function switch to the appropriate position before measuring.
•Do not switch to current/resistance modes when measuring a voltage.
•Do not measure current on a circuit whose voltage exceeds 240V.
•Always disconnect the test leads from the circuit under test when changing ranges
with the selector switch.
•Note that damage caused by user modifications to the device is not covered by the
warranty.
•Keep the device away from children and unauthorised users.
3.General Guidelines
•Improper use of this meter can cause damage, shock or injury. Read and understand
this manual before operating this meter.
•Always remove the test leads before replacing the battery.
•Inspect the condition of the test leads and the meter for any damage before operating.
Repair any damage or replace before use.
•Use great care when making measurements of voltages higher than 25VAC RMS or
35VDC. These voltages are considered hazardous.
•Remove the battery if the meter is to be stored for long periods.
•Always discharge capacitors and remove power from the device under test before
performing diode, resistance or continuity tests.
•Voltage checks on electrical outlets can be difficult and misleading because of the
uncertainty of connection to the recessed electrical outlets. Other means should be
used to ensure that the terminals are not live.
Refer to the manual for further information.
Double insulation.
Hazardous voltages may be present under normal use.

DCM330_v2 VELLEMAN
3
•If the equipment is used in a manner not specified in this manual, the protection
provided by the equipment may be impaired.
Input Limits
Function Maximum Input
A
AC 400
A
VDC, VAC 600V DC/AC
Resistance, diode, continuity 250V DC/AC
4.Description
1. clamp meter
2. clamp opening lever
3. rotary selector switch
4. LCD
5. MAX button
6. data hold button
7. mode selection button
8. range selection button
9. backlight button
10.COM input jack
11.V/Ωjack
12.battery cover
AC DC
A
C/DC current measurement
minus sign
1.8.8.8 measurement reading
AUTO auto range mode (except for A ranges)
MAX MAX hold mode
diode test
audible continuity
HOLD data hold mode
BAT low battery icon
°C °F m
V A K M
Ω
measurement units
5.Technical Specifications
Clamp Size opening 23mm (14/16”)
Diode Test Current 0.3mA typical; open circuit voltage 1.5VDC
Continuity Check threshold < 120Ω; test current < 1mA
Low Battery Indication “BAT” is displayed
Overrange Indication “OL” is displayed
Measurement Rate 2 per second, nominal
Input Impedance 7.8M Ω(V DC and AC)

DCM330_v2 VELLEMAN
4
Display 3 ½ digits (2,000 counts) LCD
AC Current Bandwidth 50/60Hz (AAC)
AC Voltage Bandwidth 50/400Hz (VAC)
Operating Temperature -10°C ~ 50°C (14°F ~ 122°F)
Storage Temperature -30°C ~ 60°C (-14°F ~ 140°F)
Relative Humidity 90% (0°C ~ 30°C or 32°F ~ 86°F)
75% (30°C ~ 40°C or 86°F ~ 104°F)
45% (40°C ~ 50°C or 104°F ~ 122°F)
Altitude operating: 3,000m
storage: 10,000m
Over-voltage category III 600V
Auto Power-Off after approx. 15 min
Power Supply 2 x 1.5V AAA batteries (incl.)
Dimensions 205 x 70 x 37mm
Weight 210g with battery
Accessories manual, test leads, batteries, carrying bag
Function Range
A
ccuracy
AC Current
2.000 AAC ± (2.5% of rdg + 10 digits)
20.00 AAC ± (2.5% of rdg + 4 digits)
200.0 AAC
400 AAC ± (3.0% of rdg + 4 digits)
DC Voltage
200.0 mVDC ± (0.5% of rdg + 510 digits)
2.000 VDC
± (1.2% of rdg + 3 digits)
20.00 VDC
200.0 VDC
600 VDC ± (1.5% of rdg + 3 digits)
AC Voltage
200.0 mVAC ± (1.5% of rdg + 30 digits)
2.000 VAC
± (1.5% of rdg + 3 digits)
20.00 VAC
200.0 VAC
600 VAC ± (2.0% of rdg + 4 digits)
Resistance
200.0Ω± (1.0% of rdg + 4 digits)
2.000kΩ
± (1.5% of rdg + 2 digits)
20.00kΩ
200.0kΩ
2.000MΩ± (2.0% of rdg + 3 digits)
20.00MΩ± (3.0% of rdg + 5 digits)
6.Operation
Read and understand all warning and precaution statements listed in the safety
section of this manual before operating. Set the function selector switch in the
OFF position when the meter is not in use.
•AC Current Measurement
Ensure that the test leads are disconnected from the
meter before making current measurements.
oSet the function switch to an A range. If the
measurement range is not known, select the
highest range and move to the lower range if
necessary.
oPress the lever to open the jaw. Fully enclose the conductor to be measured.
oRead the displayed value.

DCM330_v2 VELLEMAN
5
•AC/DC Voltage Measurement
oInsert the black test lead into the negative COM terminal
and the red test lead into the positive V terminal.
oSet the function switch to V range.
oSelect the AC or DC mode with the MODE button.
oConnect the test leads in parallel with the circuit to be
measured.
oRead the displayed value.
•Resistance and Continuity Measurement
oInsert the black test lead into the negative COM terminal
and the red test lead into the positive V terminal.
oSet the function switch to Ωrange.
oSelect the resistance mode with the MODE button.
oConnect the test leads with the circuit or the component to
be measured. It is best to disconnect one side of the device
under test so the rest of the circuit will not interfere with the
resistance reading.
oRead the displayed value. A resistance < 120Ωwill sound
when measuring continuity.
•Diode Measurement
oInsert the black test lead into the negative COM terminal and the red test lead into
the positive V terminal.
oSet the function switch to Ωrange.
oSelect the diode mode with the MODE button.
oConnect the test leads with the diode to be measured. The forward voltage will
indicate 0.4V ~ 0.7V. Reverse voltage will indicate “OL”. Shorted devices will
indicate near 0mV and an open device will indicate “OL” in both polarities.
•Data Hold Function
oPress HOLD to freeze the value onto the display. Press again to resume normal
operation.
•MAX Hold
oPress MAX to freeze the highest value onto the display. Press again to resume
normal operation.
•Manual Ranging
oPress the RANGE button to set the range manually. Press and hold the button to
return to the auto ranging mode.
red blac
k
blac
k
red
probe probe probe probe

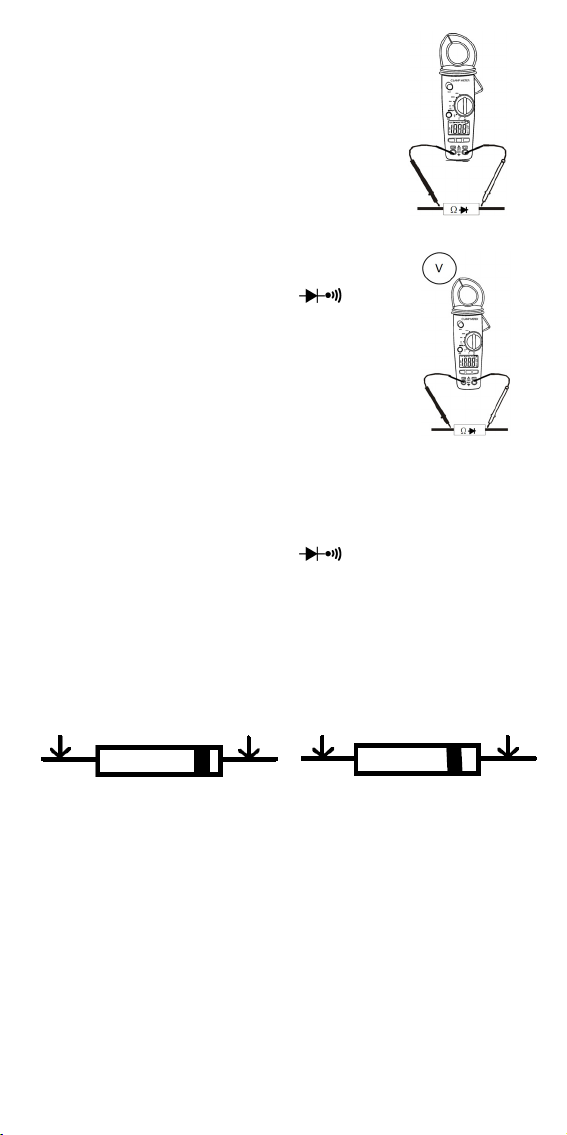

forward test reverse test

DCM330_v2 VELLEMAN
6
•Backlight
oPress and hold the button to activate the backlight.
•Battery Replacement
oRemove the screws using an appropriate Philips head screwdriver.
oReplace the batteries with 2 x AAA batteries.
oReassemble the meter before use.
Use this device with original accessories only. Velleman nv cannot be held
responsible in the event of damage or injury resulted from (incorrect) use of this
device.
For more info concerning this product, please visit our website www.velleman.eu.
The information in this manual is subject to change without prior notice.
