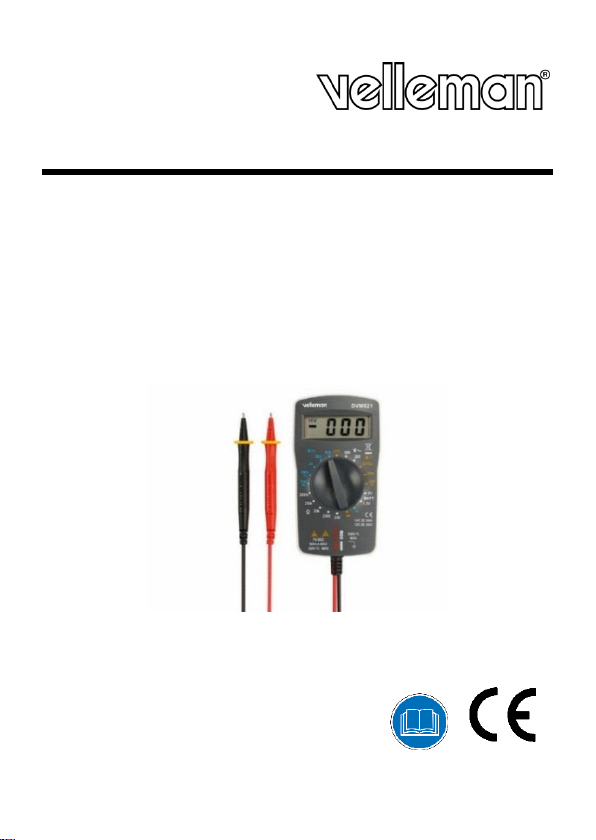

Velleman DVM821 User manual

DVM821
CAT II 500 V / CAT III 300 V
DIGITAL MULTIMETER - 1999 COUNTS
DIGITALE MULTIMETER - 1999 COUNTS
MULTIMÈTRE NUMÉRIQUE - 1999 POINTS
MULTÍMETRO DIGITAL - 1999 CUENTAS
DIGITAL-MULTIMETER - 1999 ZÄHLUNGEN
MULTIMETR CYFROWY - WARTOŚCI DO 1999
MULTÍMETRO DIGITAL - CONTAGEM ATÉ 1999
USER MANUAL 2
HANDLEIDING 12
MODE D'EMPLOI 22
MANUAL DEL USUARIO 32
BEDIENUNGSANLEITUNG 42
INSTRUKCJA OBSŁUGI 52
MANUAL DO UTILIZADOR 62

DVM821
V. 03 –20/03/2020 2 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal
of the device after its lifecycle could harm the environment. Do
not dispose of the unit (or batteries) as unsorted municipal waste;
it should be taken to a specialized company for recycling. This
device should be returned to your distributor or to a local
recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before
bringing this device into service. If the device was damaged in transit, do
not install or use it and contact your dealer.

DVM821
V. 03 –20/03/2020 3 ©Velleman nv

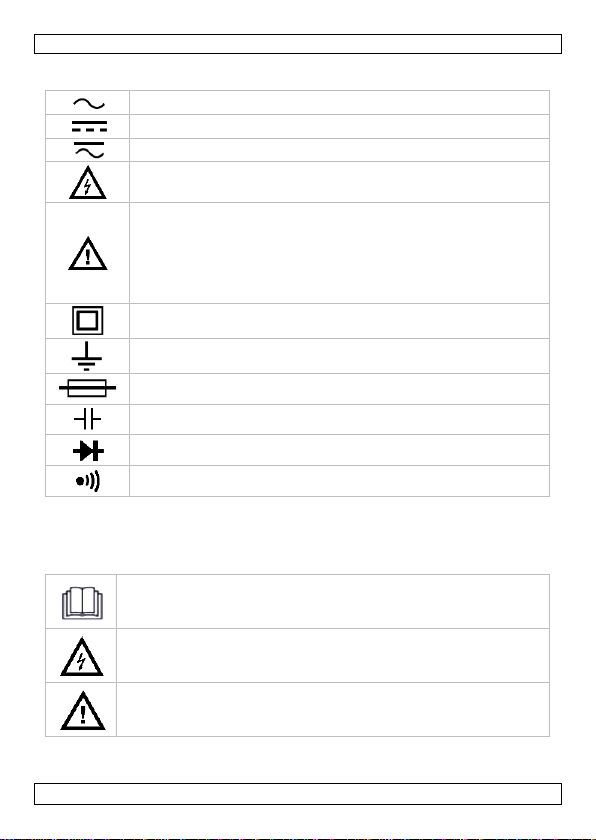

2. Used Symbols
AC (Alternating Current)
DC (Direct Current)
Both AC and DC
Risk of Electric shock. A potentially hazardous voltage is
possible.
Caution: risk of danger, refer to the user manual for safety
information.
Warning: a hazardous condition or action that may result in
injury or death
Caution: condition or action that may result in damage to the
meter or equipment under test
Double insulation (class II-protection)
Earth
Fuse
Capacitor
Diode

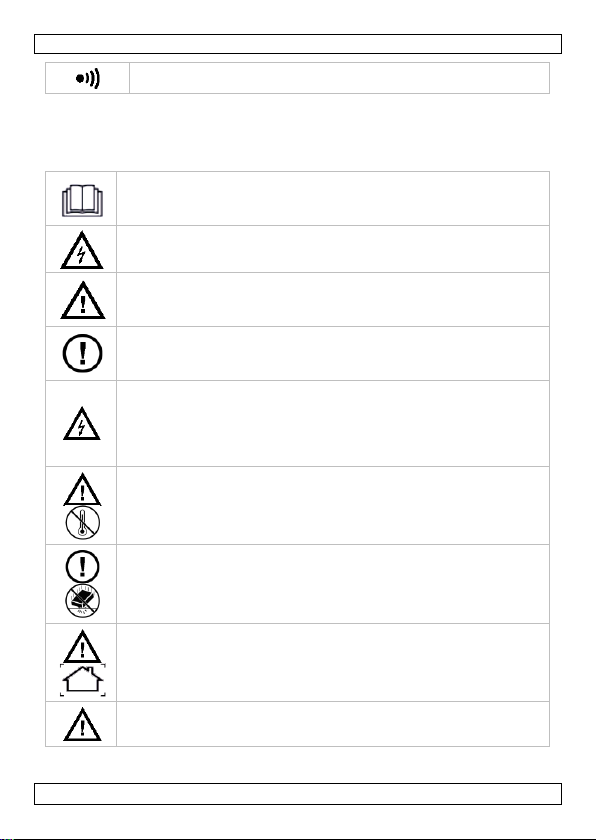

Continuity
3. General Guidelines
Refer to the Velleman®Service and Quality Warranty on the last pages
of this manual.
This symbol indicates: Read instructions
Not reading the instructions and manual can lead to damage,
injury or death.
This symbol indicates: Danger
A hazardous condition or action that may result in injury or
death
This symbol indicates: Risk of danger/damage
Risk of a hazardous condition or action that may result in
damage, injury or death

DVM821
V. 03 –20/03/2020 4 ©Velleman nv
This symbol indicates: Attention; important information
Ignoring this information can lead to hazardous situations.
WARNING: To avoid electrical shock always disconnect the
test leads prior to opening the housing. To prevent fire hazards,
only use fuses with the same ratings as specified in this manual.
Remark: refer to the warning on the battery compartment
Avoid cold, heat and large temperature fluctuations. When the
unit is moved from a cold to a warm location, leave it switched
off until it has reached room temperature. This to avoid
condensation and measuring errors.
Protect this device from shocks and abuse. Avoid brute force
when operating.
Pollution degree 2-device. For indoor use only. Keep this device
away from rain, moisture, splashing and dripping liquids. Not for
industrial use. Refer to 8. Pollution degree.
Keep the device away from children and unauthorised users.
Risk of electric shock during operation. Be very careful
when measuring live circuits.
There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare parts.
This is an installation category CAT III measuring
instrument. Never use this equipment in a CAT IV
environment. Never use the meter with CAT II installations when
measuring voltages that might exceed the safety margin of
500 V above earth ground. Never use the meter with CAT III
installations when measuring voltages that might exceed the
safety margin of 300 V above earth ground. Refer to
7. Overvoltage/installation category.
Read this addendum and the manual thoroughly. Familiarise
yourself with the functions of the device before actually using it.

DVM821
V. 03 –20/03/2020 5 ©Velleman nv
All modifications of the device are forbidden for safety reasons.
Damage caused by user modifications to the device is not
covered by the warranty.
Only use the device for its intended purpose. Using the device in
an unauthorized way will void the warranty. Damage caused by
disregard of certain guidelines in this manual is not covered by
the warranty and the dealer will not accept responsibility for any
ensuing defects or problems.
4. Maintenance
There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare parts.
•Before performing any maintenance activities, disconnect the test leads.
•For instructions on replacing battery or fuse, refer to 15. Battery
replacement.
•Do not apply abrasives or solvents to the meter. Use a damp cloth and
mild detergent for cleaning purposes.
5. During Use
Risk of electric shock during operation. Be very careful when
measuring live circuits.
•Never exceed the limit value for protection. This limit value is listed
separately in the specifications for each range of measurement.
•Do not touch unused terminals when the meter is linked to a circuit
which is being tested.
•Set the range selector at its highest position if the intensity of the
charge to be measured is unknown beforehand.
•Disconnect the test leads from the tested circuit before rotating the
range selector in order to change functions.
•When carrying out measurements on a TV set or switching power
circuits, always remember that the meter may be damaged by any high
amplitude voltage pulses at test points.
•Always be careful when working with voltages above 60 VDC or 30 VAC
rms. Keep your fingers behind the probe barriers at all times during
measurement.
•Never perform resistance, diode or continuity measurements on live
circuits. Make sure all capacitors in the circuit are depleted.
6. General Description
The DVM821 is a battery-operated, hand-held 3 ½ digital multi-meter for
measuring DC and AC voltages, DC current and resistance. It also offers the

DVM821
V. 03 –20/03/2020 6 ©Velleman nv
possibility of executing continuity tests and of testing diodes and transistors.
The back light is optional.
Refer to the illustration on page 2 of this manual:
1. Display (max. 1999 counts, max. 3 ½ digits, dimensions: 47 x 15 mm)
With low-battery indication
2. Rotary switch for manual range selection
This switch is used to select functions and desired ranges as well as to
turn the meter on/off.
3. Input jack
Overvoltage/Installation Category
7. Overvoltage/Installation Category
The applicable categories according EN 61010-1 are:
CAT
II
A CAT II-rated meter is suitable for measurements in CAT I-
environments and mono-phase appliances that are connected to the
mains by means of a plug and circuits in a normal domestic
environment, provided that the circuit is at least 10m apart from a
CAT III- or 20 m apart from a CAT IV-environment. E.g. household
appliances, portable tools…
CAT
III
A CAT III-rated meter is suitable for measurements in CAT I- and
CAT II-environments, as well as for measurements on (fixed) mono-
or poly-phased appliances which are at least 10 m apart from of a
CAT IV-environment, and for measurements in or on distribution
level equipment (fuse boxes, lighting circuits, electric ovens).
8. Pollution Degree
IEC 61010-1 specifies different types of pollution environments, for which
different protective measures are necessary to ensure safety. Harsher
environments require more protection, and the protection against the
pollution which is to be found in a certain environment depends mainly on
the insulation and the enclosure properties. The pollution degree rating of
the DVM indicates in which environment the device may be used.
Pollution
degree 2
Only nonconductive pollution occurs. Occasionally,
temporary conductivity caused by condensation is to be
expected.(home and office environments fall under this
category)
•This device is only suitable for measurements in Pollution
degree class 2 environments.
•operating environment:
otemperature: 0 °C to 40 °C (32 to 104 °F)

DVM821
V. 03 –20/03/2020 7 ©Velleman nv
ohumidity: < 80 % RH.
•storage environment:
otemperature: -20 °C to 60 °C (-4 °F to 140 °F)
ohumidity: < 90 % RH
9. Specifications
•overrange: yes
9.1 DC VOLTAGE
Do not measure circuits that may contain voltages
> 500 V
range
resolution
accuracy
200 mV
0.1 mV
± (1.0 % rdg + 2 digits)
2000 mV
1 mV
20 V
10 mV
200 V
100 mV
500 V
1 V
± (1.2 % rdg + 2 digits)
Overload protection: 500 V DC or AC rms
Impedance: 1M Ω
9.2 AC VOLTAGE
Do not measure circuits that may contain voltages
> 500 V
range
resolution
accuracy
200 V
100 mV
± (1.5 % rdg + 3 digits)
500 V
1 V
Average sensing, calibrated to rms of sine wave
Frequency range: 40-500 Hz
Overload protection: 500 V DC or AC rms
Impedance: 450k Ω
9.3 DC CURRENT
Do not measure circuits that may contain voltages
> 500 V
range
resolution
accuracy
2000 µA
1 µA
± (1.5 % rdg + 2 digits)

DVM821
V. 03 –20/03/2020 8 ©Velleman nv
20 mA
10 µA
200 mA
100 µA
± (2.0 % rdg + 2 digits)
Overload protection: F0.5 A/600 V

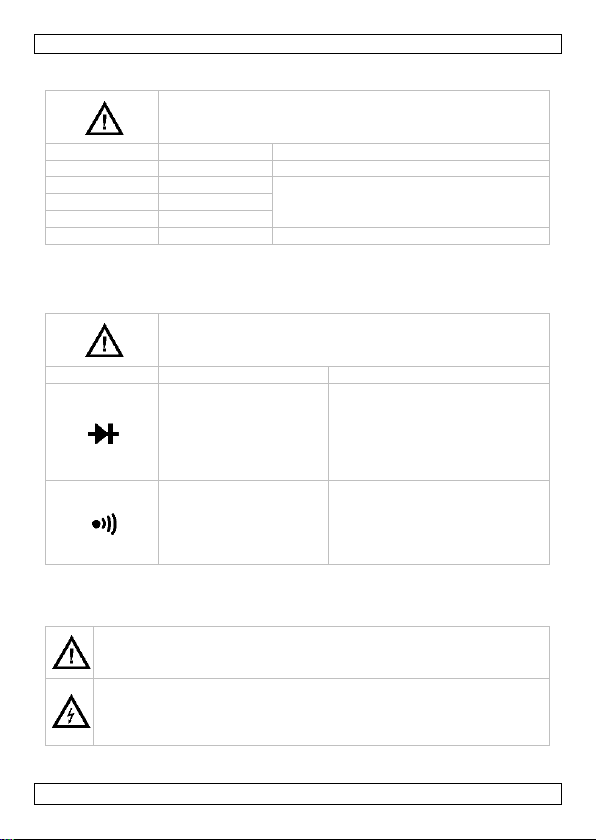

9.4 RESISTANCE
Do not conduct resistance measurements on live
circuits
range
resolution
accuracy
200 Ω
0.1 Ω
± (1.0 % rdg + 5 digits)
2000 Ω
1 Ω
± (1.0 % rdg + 3 digits)
20k Ω
10 Ω
200k Ω
100 Ω
2000k Ω
1k Ω
± (1.5 % rdg + 3 digits)
Overload protection: F0.5 A/600 V fuse
9.5 DIODE AND CONTINUITY
Do not conduct diode or continuity measurements on
live circuits
range
description
test condition
display reads the
approximate forward
voltage of the diode
forward DC current ± 10 µA
reversed DC voltage ± 1.8 V
built-in buzzer sounds
if resistance < 50 Ω
open-circuit voltage ± 1.8 V
Overload protection: F0.5 A/600 V fuse
10. Voltage Measurement
Do not measure circuits that may contain voltages > 500 V

DVM821
V. 03 –20/03/2020 9 ©Velleman nv
Use extreme caution when measuring voltages higher than 60 VDC
or 30 VAC rms.
Always place your fingers behind the protective edges of the test
probes while measuring!
10.1 DC VOLTAGE MEASUREMENT
1. Set the rotary switch in the desired V position. If the voltage to be
measured is unknown beforehand, you should set the range switch in
the highest range position and then reduce gradually until the ideal
resolution is obtained.
2. Connect the test leads to the source being measured.
3. Read the voltage value on the LCD display along with the polarity of
the red lead connection.
10.2 AC VOLTAGE MEASUREMENT
1. Set the rotary switch in the appropriate V~ position.
2. Connect the test leads to the source to be measured.
3. Read the voltage value on the LCD display.
Notes
•If the range is not known beforehand, set the selector switch to a high
range and lower gradually.
•An OVER-RANGE is indicated by 1or -1. Set to a higher range.
•The maximum input voltage is 500 V rms.
11. Current Measurement
Do not measure circuits that may contain voltages > 500 V
Use extreme caution when measuring voltages higher than 60 VDC
or 30 VAC rms.
Always place your fingers behind the protective edges of the test
probes while measuring!
1. Set the rotary switch (DCA) in the desired position.
2. Open the circuit in which the current is to be measured and connect
the test leads to the circuit IN SERIES.
3. Read the current value and the polarity of the red lead connection on
the LCD display.
Notes
•If the range is not known beforehand, set the selector switch to a high
range and lower gradually.
•An OVER-RANGE is indicated by 1or -1. Set to a higher range.

DVM821
V. 03 –20/03/2020 10 ©Velleman nv
•The maximum input current is 500 mA.
12. Resistance Measurement
Do not conduct resistance measurements on live circuits. Make sure
all capacitors in the circuit are depleted.
1. Set the rotary switch in the appropriate "" range position.
2. Connect the test leads to the resistor to be measured and read the
LCD display.
3. If the resistance being measured is connected to a circuit, turn off the
power and discharge all capacitors before applying the test probes.
13. Diode Testing
Do not conduct diode or continuity measurements on live circuits.
Make sure all capacitors in the circuit are depleted.
1. Set the rotary switch in the " " position.
2. Connect the red test lead to the anode of the diode to be tested and
the black test lead to the cathode of the diode. The approx. forward
voltage drop of the diode will be displayed. If the connection is
reversed, the display will merely show a "1".
14. Continuity Testing
Do not conduct diode or continuity measurements on live circuits.
Make sure all capacitors in the circuit are depleted.
1. Set the range switch in the " " position.
2. Connect the test leads to two points of the circuit to be tested. If
continuity exists, the built-in buzzer will sound.
15. Battery Test
1. Set the range switch in the "1.5 V" or "9 V" position.
2. Connect the test leads to the source to be measured.
3. Read the value on the LCD display.
16. Battery Replacement
WARNING: To avoid electrical shock always disconnect the test
leads prior to opening the housing. To prevent fire hazards, only
use fuses with the same ratings as specified in this manual.
Remark: refer to the warning on the battery compartment

DVM821
V. 03 –20/03/2020 11 ©Velleman nv
There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare parts.
Disconnect the test leads from the test points and remove the test
leads from the measuring terminals before replacing the batteries.
•When" " is displayed, the battery should be replaced.
•Blown fuses almost always result from human error.
To replace the battery:
•Switch of the meter
•Release the screw located at the backside of the meter and gently open
the housing.
•Remove the old batteries and insert new ones.
Battery: 2 x 1.5 V AAA/R03P alkaline, do not use rechargeable batteries
and make sure to respect the polarity
Make sure the meter is closed tight and put the protective edge back in
place before using the meter.
17. Troubleshooting
If the device beeps continuously while measuring continuity, this means that
the F500 mA/600 V internal fuse is defective.
Keep in mind that a low battery level could lead to incorrect measurements.
Replace the batteries on a regular basis.
Tip: the reduced luminosity of the backlight/LCD display indicates a low
battery level.
Use this device with original accessories only. Velleman nv cannot
be held responsible in the event of damage or injury resulting from
(incorrect) use of this device. For more info concerning this product
and the latest version of this manual, please visit our website
www.velleman.eu. The information in this manual is subject to
change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

DVM821
V. 03 –20/03/2020 12 ©Velleman nv
HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn
levenscyclus wordt weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij
een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet
dit toestel naar uw verdeler of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het
toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport,
installeer het dan niet en raadpleeg uw dealer.
2. Gebruikte symbolen
AC (wisselstroom)
DC (gelijkstroom)
Zowel wissel- als gelijkstroom
Elektrocutiegevaar. Een potentieel gevaarlijke spanning kan
aanwezig zijn.
Opgelet: risico op gevaar, zie de gebruikershandleiding voor
veiligheidsinformatie.
Waarschuwing: gevaarlijke toestand of actie die kan leiden
tot letsel of de dood
Opgelet: een toestand of actie die kan leiden tot schade aan
de meter of het toestel onder test.
Dubbele isolatie (klasse II-bescherming)
Aarding
Zekering
Capaciteit (condensator)
Diode

DVM821
V. 03 –20/03/2020 13 ©Velleman nv
Continuïteit
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze
handleiding.
Dit symbool betekent: Instructies lezen
Het niet lezen van deze instructies en de handleiding kan leiden
tot beschadiging, letsel of de dood.
Dit symbool betekent: Gevaar
Gevaarlijke toestand of actie die kan leiden tot letsel of de dood
Dit symbool betekent: Risico op gevaar/schade
Risico op het ontstaan van een gevaarlijke toestand of actie die
kan leiden tot schade, letsel of de dood
Dit symbool betekent: Opgelet; belangrijke informatie
Het niet in acht nemen van deze informatie kan leiden tot een
gevaarlijke toestand.
WAARSCHUWING: om elektrische schokken te vermijden,
ontkoppel altijd de meetsnoeren alvorens de behuizing te
openen. Om brand te voorkomen gebruik enkel zekeringen met
dezelfde specificaties zoals aangegeven in de handleiding.
Opmerking: zie waarschuwing op de achterkant van het toestel
Vermijd koude, hitte en grote temperatuurschommelingen. Als
het toestel van een koude naar een warme omgeving verplaatst
wordt, laat het toestel dan eerst voldoende op temperatuur
komen. Dit om meetfouten en condensvorming te vermijden.
Bescherm tegen schokken. Vermijd brute kracht tijdens de
bediening.
Vervuilingsgraad 2-toestel. Enkel geschikt voor gebruik
binnenshuis! Bescherm het toestel tegen regen, vochtigheid en
opspattende vloeistoffen. Niet geschikt voor industrieel gebruik.
Zie 8. Vervuilingsgraad.
Houd dit toestel uit de buurt van kinderen en onbevoegden.

DVM821
V. 03 –20/03/2020 14 ©Velleman nv
Elektrocutiegevaar tijdens het gebruik van deze
multimeter. Wees voorzichtig tijdens het meten van een circuit
onder spanning.
Er zijn geen onderdelen in het toestel die door de gebruiker
gerepareerd kunnen worden.
Contacteer uw verdeler voor eventuele reserveonderdelen.
Dit is een installatiecategorie CAT III-meetinstrument.
Gebruik dit toestel nooit in een CAT IV-omgeving. Gebruik de
meter nooit voor categorie II-installaties bij spanningsmetingen
die de veiligheidsmarge van 500 V boven het massapotentiaal
(kunnen) overschrijden. Gebruik de meter nooit voor categorie
III-installaties bij spanningsmetingen die de veiligheidsmarge
van 300 V boven het massapotentiaal (kunnen) overschrijden.
Zie 7. Overspannings-/installatiecategorie.
Lees deze bijlage en de handleiding grondig. Leer eerst de
functies van het toestel kennen voor u het gaat gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aan het apparaat
aanbrengen. Schade door wijzigingen die de gebruiker heeft
aangebracht aan het toestel valt niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. Bij
onoordeelkundig gebruik vervalt de garantie. De garantie geldt
niet voor schade door het negeren van bepaalde richtlijnen in
deze handleiding en uw dealer zal de verantwoordelijkheid
afwijzen voor defecten of problemen die hier rechtstreeks
verband mee houden.
4. Onderhoud
Er zijn geen onderdelen in het toestel die door de gebruiker
gerepareerd kunnen worden.
Contacteer uw verdeler voor eventuele reserveonderdelen.
•Alvorens onderhoudsactiviteiten te beginnen, ontkoppel de meetsnoeren.
•Voor vervangen van de batterijen of zekeringen zie 15. Batterijen
vervangen.
•Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel
met een vochtige doek en een zachte detergent.
5. Gebruik
Elektrocutiegevaar tijdens het gebruik van deze multimeter.
Wees voorzichtig tijdens het meten van een circuit onder spanning.

DVM821
V. 03 –20/03/2020 15 ©Velleman nv
•Overschrijd nooit de grenswaarden. Deze waarden worden vermeld in
de specificaties van elk meetbereik.
•Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld
is aan een meetcircuit.
•Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit
van de belasting niet op voorhand kent.
•Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de
draaischakelaar draait.
•Wanneer u metingen uitvoert op een tv of een schakelende voeding,
mag u niet vergeten dat een sterke stroomstoot ter hoogte van de
geteste punten de meter kan beschadigen.
•Wees uiterst voorzichtig bij metingen > 60 VDC of > 30 VAC rms. Houd
tijdens metingen uw vingers achter de beschermingsrand van de
meetpennen.
•Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits
waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit
volledig ontladen zijn.
6. Algemene omschrijving
De DVM821 is een batterijgestuurde, handbediende 3 ½ digitale
multimeter. Met dit apparaat kunt u weerstanden, gelijk- en wisselspanning
en gelijkstroom meten. U kunt continuïteitsmetingen uitvoeren en ook
dioden en transistors meten. Het achtergrondlichtje is optioneel.
Raadpleeg de afbeeldingen op pagina 2van deze handleiding:
1. Display (max. 1999 counts, max. 3 ½ digits, afmetingen: 47 x 15 mm)
Met batterij-laag indicatie
2. Draaiknop voor manuele bereikinstelling
Wordt gebruikt om de gewenste functie en het bereik in te stellen.
Doet ook dienst als voedingsschakelaar (ON/OFF).
3. Ingangsaansluiting
Overspannings-/installatiecategorie
7. Overspannings-/installatiecategorie
De categorieën van toepassing volgens EN 61010-1 zijn:
CAT
II
Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en
op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door
middel van een stekker en circuits in een normale huiselijke
omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd
is van een CAT III-omgeving, en minstens 20 m van een CAT IV-
omgeving. Bv. huishoudapparaten, draagbaar gereedschap...

DVM821
V. 03 –20/03/2020 16 ©Velleman nv
CAT
III
Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II-
omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste)
toestellen op meer dan 10 m van een CAT IV-omgeving, en
metingen in of aan distributiekasten (zekeringkasten,
verlichtingscircuits, elektrisch fornuis).
8. Vervuilingsgraad
IEC 61010-1 specificeert verschillende types vervuilingsgraden welke
bepaalde risico’s met zich meebrengen. Iedere vervuilingsgraad vereist
specifieke beschermingsmaatregelen. Omgevingen met een hogere
vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke
invloeden van de verschillende types vervuiling die in deze omgeving
kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de
isolatie en de eigenschappen van de behuizing. De opgegeven waarde van
vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt
kan worden.
Vervuilingsgraad
2
Omgeving met enkel niet-geleidende vervuiling.
Uitzonderlijk kan tijdelijke geleiding door condensatie
voorkomen (bv. huishoudelijke- en kantooromgeving)
•Dit toestel is enkel geschikt voor gebruik in omgevingen
geclassificeerd als vervuilingsgraad 2.
•werktemperatuur:
otemperatuur: 0 °C tot 40 °C (32 tot 104 °F)
ovochtigheid: < 80% (niet-condenserend).
•opslagtemperatuur:
otemperatuur: -20 °C tot 60 °C (-4 °F tot 140 °F)
ovochtigheid: < 90% (niet-condenserend)
9. Specificaties
•buiten-bereik indicatie: ja

DVM821
V. 03 –20/03/2020 17 ©Velleman nv
9.1 GELIJKSPANNING
Meet niet in circuits met spanningen > 500 V
bereik
resolutie
nauwkeurigheid
200 mV
0.1 mV
± (1.0% v.d. uitlezing + 2 digits)
2000 mV
1 mV
20 V
10 mV
200 V
100 mV
500 V
1 V
± (1.2 % v.d. uitlezing + 2 digits)
Beveiligd tegen overbelasting: 500 V DC of AC rms
Impedantie: 1M Ω
9.2 WISSELSPANNING
Meet niet in circuits met spanningen > 500 V
bereik
resolutie
nauwkeurigheid
200 V
100 mV
± (1.5 % v.d. uitlezing + 3 digits)
500 V
1 V
Respons gemiddeld, gekalibreerd in rms van een sinusgolf
Frequentiebereik: 40-500 Hz
Beveiligd tegen overbelasting: 500 V DC of AC rms
impedantie: 450k Ω
9.3 GELIJKSTROOM
Meet niet in circuits met spanningen > 500 V
bereik
resolutie
nauwkeurigheid
2000 µA
1 µA
± (1.5 % v.d. uitlezing + 2 digits)
20 mA
10 µA
200 mA
100 µA
± (2.0 % v.d. uitlezing + 2 digits)
Beveiligd tegen overbelasting: F0.5 A/600 V

DVM821
V. 03 –20/03/2020 18 ©Velleman nv
9.4 WEERSTAND
Voer geen weerstandsmetingen uit in circuits waarop
spanning aanwezig is
bereik
resolutie
nauwkeurigheid
200 Ω
0.1 Ω
± (1.0 % v.d. uitlezing + 5 digits)
2000 Ω
1 Ω
± (1.0 % v.d. uitlezing + 3 digits)
20k Ω
10 Ω
200k Ω
100 Ω
2000k Ω
1k Ω
± (1.5 % v.d. uitlezing + 3 digits)
Beveiligd tegen overbelasting: F0.5 A/600 V-zekering
9.5 DIODE EN CONTINUÏTEIT
Voer geen weerstands-, diode- of continuïteitsmetingen
uit in circuits waarop spanning aanwezig is
bereik
omschrijving
meetvoorwaarde
op de display
verschijnt het
voorwaartse
spanningsverlies van
de diode
voorwaartse gelijkstroom
± 10 µA
DC-sperspanning ± 1.8 V
als de weerstand <
50 Ω, gaat de
ingebouwde zoemer af
open-circuit spanning:
± 1.8 V
Beveiligd tegen overbelasting: F0.5 A/600 V-zekering
10. Spanning meten
Meet niet in circuits met spanningen > 500 V
Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC
rms.
Houd tijdens metingen uw vingers steeds achter de
beschermingsrand van de meetpennen!

DVM821
V. 03 –20/03/2020 19 ©Velleman nv
10.1 GELIJKSPANNING METEN
1. Stel het gewenste meetbereik in d.m.v. de draaiknop. Stel de
schakelaar in op het grootste bereik indien de te meten gelijkspanning
niet vooraf gekend is en verminder dan geleidelijk om de ideale
resolutie te bepalen.
2. Sluit de meetsnoeren aan op de meetbron.
3. U kunt nu de intensiteit van de spanning en de polariteit van het rode
meetsnoer aflezen op de LCD-display.
10.2 WISSELSPANNING METEN
1. Stel het gewenste meetbereik in d.m.v. de draaiknop.
2. Sluit de meetsnoeren aan op de meetbron.
3. U kunt nu de intensiteit van de spanning aflezen op de LCD-display.
Opmerkingen
•Als het bereik niet op voorhand gekend is, zet de bereikschakelaar op
de hoogste stand en verminder tot de juiste aflezing wordt bereikt.
•Als de waarde buiten het meetbereik valt, verschijnt op de display 1of
-1. Stel een hoger bereik in.
•De maximale ingangsspanning bedraagt 500 V rms.
11. Stroom meten
Meet niet in circuits met spanningen > 500 V
Wees uiterst voorzichtig bij metingen hoger dan 60 DC of 30 VAC
rms.
Houd tijdens metingen uw vingers steeds achter de
beschermingsrand van de meetpennen!
1. Stel het gewenste meetbereik in d.m.v. de draaiknop (DCA).
2. Sluit de meetsnoeren IN SERIE aan op het circuit waarvan u de
belasting wilt meten.
3. U kunt nu de intensiteit van de spanning en de polariteit van het rode
meetsnoer aflezen op de LCD-display.
Opmerkingen
•Als het bereik niet op voorhand gekend is, zet de bereikschakelaar op
de hoogste stand en verminder tot de juiste aflezing wordt bereikt.
•Als de waarde buiten het meetbereik valt, verschijnt op de display 1of
-1. Stel een hoger bereik in.
•De maximale ingangsstroom bedraagt 500 mA.

DVM821
V. 03 –20/03/2020 20 ©Velleman nv
12. Weerstand meten
Voer geen weerstandsmetingen uit in circuits waarop spanning
aanwezig is. Zorg ervoor condensatoren in het circuit volledig
ontladen zijn.
1. Plaats de draaiknop in de gewenste stand ("").
2. Sluit de meetsnoeren aan op de weerstand en lees de LCD-display.
3. Zorg ervoor dat bij weerstandsmetingen geen spanning meer op het
circuit staat en condensatoren volledig ontladen zijn.
13. Diode meten
Voer geen diode- of continuïteitsmetingen uit in circuits waarop
spanning aanwezig is. Zorg ervoor condensatoren in het circuit
volledig ontladen zijn.
1. Plaats de draaiknop in de gewenste stand (" ").
2. Sluit de rode meetsnoer met de anode van de diode in kwestie en sluit
het zwarte meetsnoer aan op de kathode van de diode. Het voorwaartse
spanningsverlies van de diode verschijnt nu op de display. Wordt de
schakeling omgedraaid, dan verschijnt enkel het cijfer "1" op de display.
14. Continuïteit meten
Voer geen diode- of continuïteitsmetingen uit in circuits waarop
spanning aanwezig is. Zorg ervoor condensatoren in het circuit
volledig ontladen zijn.
1. Plaats de draaiknop in de gewenste stand (" ").
2. Sluit de meetsnoeren aan op de twee punten van het circuit die u wilt
meten. De ingebouwde zoemer zal in werking treden als er continuïteit is.
15. Batterij meten
1. Stel het gewenste meetbereik "1.5 V" of "9 V" in.
2. Sluit de meetsnoeren aan op de meetbron.
3. Lees de waarde af op het LCD-display.
16. Batterijen vervangen
WAARSCHUWING: om elektrische schokken te vermijden,
ontkoppel altijd de meetsnoeren alvorens de behuizing te openen.
Om brand te voorkomen gebruik enkel zekeringen met dezelfde
specificaties zoals aangegeven in de handleiding.
Opmerking: zie waarschuwing op de achterkant van het toestel
