Velleman High-Q Kit K8057 User manual

2 Channel RF receiver
K8057
2 Channel RF receiver 3
Tweekanaals RF ontvanger 9
Récepteur RF à 2 canaux 15
2-Kanal-RF-Empfänger 21
receptor RF de 2 canales 27

Velleman hereby certifies that the device K8059 meets the essential requirements and all other relevant
stipulations of directive 1999/5/EG and 1995/5/EC.
For the complete conformity declaration check out :
Http://www.velleman.be/downloads/doc/ce_K8057.pdf

3
Thank you for purchasingthis 2 channel RF receiver. Please read the instructions carefully to ensure correct and safe use.
WARRANTY
This product is guaranteed against defects in components and construction from the moment it is purchased and for a period of ONE YEAR starting from the
date of sale. This guarantee is only valid if the unit is submitted together with the original purchase invoice. VELLEMAN Ltd limits its responsibility to the
reparation of defects or, as VELLEMAN Ltd deems necessary, to the replacement or reparation of defective components. Costs and risks connected to the
transport, removal or placement of the product, or any other costs directly or indirectly connected to the repair, will not be reimbursed by VELLEMAN Ltd.
VELLEMAN Ltd will not be held responsible for any damages caused by the malfunctioning of a unit.
CONTENTS :
FEATURES & SPECIFICATIONS......................................................................................................................................................... 4
CONNECTION....................................................................................................................................................................................... 5
RECEIVER INSTRUCTIONS................................................................................................................................................................ 6
Contents
WARNING
DISCONNECT AC OR DC POWER DURING INSTALLATION!
READ THE OPERATING INSTRUCTIONS IN THIS USER GUIDE CAREFULLY!
!

4
Specifications & features
Specifications and features
FEATURES
 Two relay contact outputs.
 Transmitter optional : Ordernr. VM108 or K8059.
 Toggle or pulse function selectable per output.
 Pulse function can have turn off timer.
 Learning unique 32-bit random code.
 Up to 31 different transmitters can be stored.
 Code memory can be erased for safety purposes.
 LED indicators for outputs and functions.
 Special function in pulse mode: If both transmitter buttons are pressed, both outputs are be set simultaneously.
 For various control applications, garage door, house door, light, car...
SPECIFICATIONS
Receiver:
 Power supply : 9 to 12V AC or DC / 100mA max.
 Relay contacts NO / NC: 3A each.
 Selectable timers per output: 0.5s, 5s, 30s, 1min, 5min, 15min, 30min and 60min.
 Open field range of up to 30m possible.
 On board antenna or external antenna.
 Dimensions : 100 x 82mm.

5

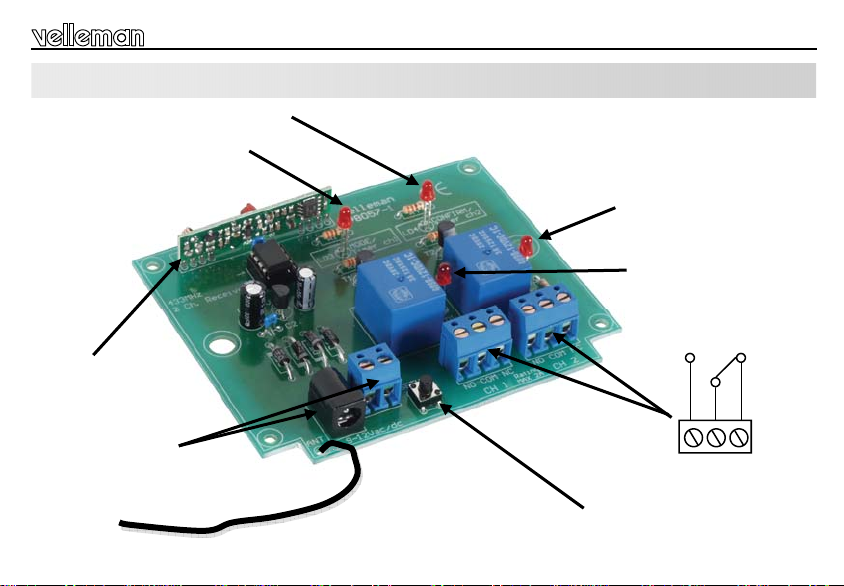

Connection
Connection
CH2 status (LD2)
CH1 status (LD1)
Confirm/timer indicator (LD4)
Mode/timer indicator (LD3)
AC or DC power
‘Setup’button
 See connection diagram page 34.
CH1/ CH2
NO NC
COM
Receiver module
* Cut antenna if < 10m
range is sufficient!
Antenna*

6
Receiver instructions
Receiver instructions
At power up, the ‘CONFIRM’-led (LD4) turns on, hereby indicating that the unit is operational. At this time, it will respond to
the default code emitted by the transmitter. If you have changed the code of your transmitter (recommended), then the
receiver needs to ‘learn’the new code.
To learn a remote :
1. Hold 'setup' button, ‘SELECT’-led (LD3) turns on after a few seconds.
2. Hold any remote button.
3. ‘CONFIRM’-led (LD4) lights when the code has been grabbed.
4. Release 'setup' button.
Repeat steps 1 through 4 so the receiver can learn the codes for other transmitters
 31 transmitters can be stored.
 If the memory is full, ’SELECT’ (LD3) and ’CONFIRM’ (LD3) will flash simultaneously when 'setup' button is pressed
To remove all remotes from memory :
1. Turn off the power (remove power cord).
2. Hold 'setup' button
3. Turn on power
DISCONNECT RELAY OUTPUTS DURING SETUP!
!

7
4. ‘SELECT’ (LD3) and ’CONFIRM’ (LD4) start flashing.
5. Release 'setup' when leds turn off.
 This process takes about 10 seconds.
 If the button is released before the leds turn off, the memory will not be cleared.
 The unit will now respond to the default code only.
Configuration of CH1 and CH2 :
1. Push 'setup'-button repeatedly to select CH1 (left) or CH2 (right) configuration.
2. Confirm with a long push (‘CONFIRM’flashes 3 times (LD4)).
The selected relay will remain ON.
3. Push ‘setup’-button a number of times, depending on the desired mode (see table).
At each press, ‘SELECT’ (LD3) will flash a number of times, indicating the current mode.
 The unit returns to normal operation when left idle for 10s.
4. Confirm with a long push (‘CONFIRM’ flashes 3 times (LD4)).
The selected channel will turn off and the unit is ready for use.
If necessary, repeat sequence for the remaining channel.
Factory defaults : CH1 : 1htimer, CH2 : 0,5s timer
Instructions
flashes Mode
1
2
3
4
5
6
7
8
9
ON/OFF
0.5s timer
5s timer
30s timer
1min timer
5min timer
15min timer
30min timer
1h timer

8
Use :
The left remote button controls CH1 relay, the right remote button controls CH2 relay. Each relay is equipped with a status
LED.
In ‘0.5s timer’-mode, a relay will remain on for as long as the remote button is held.
If a timer has been set for a particular channel, the relay will turn on when the button is pushed. When the preset time has
elapsed, the relay will turn off.
A timer can be turned off at any time by pressing the transmitter button again.
As long as the timer is running, the corresponding led will flash.
In ‘ON-OFF’-mode, the relay will toggle between ON and OFF every time a button is pushed.
⇒ Extra feature : If both channels are configured as ‘timer’, you can press both remote buttons simultaneously to operate
both channels at the same time.
Receiver instructions

9
Hartelijk dank voor de aanschaf van deze tweekanaals RF ontvanger.
WAARBORG
Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van EEN JAAR vanaf de
aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van VELLEMAN N.V. beperken zich tot
het herstellen van defecten of, naar vrije keuze van VELLEMAN N.V., tot het vervangen of herstellen van defecte onderdelen. Kosten en risico’s van transport; het wegnemen
en terugplaatsen van het produkt, evenals om het even welke andere kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling, worden niet door
VELLEMAN N.V. vergoed. VELLEMAN N.V. is niet verantwoordelijk voor schade van gelijk welke aard, veroorzaakt door het falen van een product.
INHOUD :
EIGENSCHAPPEN & TECHNISCHE GEGEVENS...........................................................................................................................10
AANSLUITING.....................................................................................................................................................................................11
INSTRUCTIES VOOR DE ONTVANGER .......................................................................................................................................... 12
Inhoud
WAARSCHUWING
TIJDENS DE INSTALLATIE MAG ER GEEN AC- OF DC-SPANNING
AANGESLOTEN ZIJN!
LEES AANDACHTIG DE BEDIENINGSINSTRUCTIES IN DEZE
HANDLEIDING!
!

10
Eigenschappen en technische gegevens
Eigenschappen & technische gegevens
EIGENSCHAPPEN
 2 relaisuitgangen met omschakelcontact.
 Zender optioneel : Ordernummer VM108 of K8059.
 Wissel- of pulscontact instelbaar per uitgang.
 Pulsfunctie met instelbare uitschakelvertraging.
 Kan unieke 32-bit code leren.
 Sla max. 31 zenders op.
 Codegeheugen kan worden gewist om veiligheidsredenen.
 LED indicators voor uitgangen en functies.
 Speciale functie in pulsmode: u kunt beide uitgangen tegelijk schakelen wanneer u de twee zendknoppen samen indrukt.
 Geschikt voor allerlei controletoepassingen: garagedeur, deur van uw huis, verlichting, wagen...
TECHNISCHE GEGEVENS
ontvanger:
 voeding: 9 tot 12V AC of DC / 100mA max.
 relaiscontacten NO / NC: elk 3A
 selecteerbare timers per uitgang: 0.5s, 5s, 30s, 1min, 5min, 15min, 30min en 60min
 bereik in open veld tot 30m
 ingebouwde antenne of externe antenne
 afmetingen: 100 x 82mm

11
Aansluiting
Aansluiting
Status kanaal 2 (LD2)
Status kanaal 1 (LD1)
Verklikkerlampje bevestiging/timer (LD4)
Verklikkerlampje mode/timer
(LD3)
AC of DC voeding
‘Setup’drukknop
 Zie aansluitschema op pag. 34
Kanaal 1 / Kanaal2
NO NC
COM
Ontvanger module
* Knip de antenne af indien een
bereik van <10m volstaat!
Antenne*

12
Instructies voor de ontvanger
Instructie’s voor de ontvanger
Wanneer u het toestel aanschakelt, gaat ook de ’CONFIRM’-led (LD4) branden om aan te geven dat de module werkt. Het
toestel zal automatisch reageren op de standaardcode die door de zender wordt uitgezonden. Heeft u de code van uw
zender gewijzigd (aanbevolen), dan moet u de ontvanger de nieuwe code 'leren'.
Een zender leren herkennen:
1. Hou de 'setup'-knop ingedrukt, na een paar seconden licht ’SELECT’ (LD3) op.
2. Druk eender welke toets van de zender in.
3. ‘CONFIRM’ (LD4) licht op wanneer de code herkend en opgeslagen is.
4. Laat de 'setup'-knop los.
Herhaal stappen 1 tot en met 4 om de ontvanger de code van andere afstandsbedieningen aan te leren
 U kunt tot 31 zenders opslaan.
 Als het geheugen vol is, knipperen ’SELECT’(LD3) en ’CONFIRM’ (LD4) tegelijk wanneer de 'setup'-knop wordt
ingedrukt
Om alle zendercodes uit het geheugen te verwijderen:
1. Onderbreek de voedingsspanning.
2. Hou de 'setup'-knop ingedrukt.
3. Schakel de spanning terug in.
ONTKOPPEL DE UITGANGEN TIJDENS DE
INSTELLINGEN!
!

13
4. ‘SELECT’ (LD3) en ‘CONFIRM’ (LD4) beginnen samen te knipperen.
5. Laat 'setup' los wanneer de LEDs niet meer knipperen.
 Deze procedure duurt ongeveer 10 seconden.
 Als de knop wordt losgelaten terwijl de LEDs nog knipperen, wordt het geheugen niet gewist.
 De unit zal vanaf nu enkel op de standaardcode reageren.
Om de uitgangen CH1 en CH2 te configureren:
1. Druk herhaald op de toets ‘setup’ om de gewenste uitgang CH1 (links) of CH2 (rechts) te selecteren.
2. Bevestig door de knop even ingedrukt te houden (‘CONFIRM’ knippert 3x (LD4)). Het geselecteerde kanaal blijft ingeschakeld
3. Druk een aantal keer op de toets ‘setup’, afhankelijk van de gewenste mode ( zie
tabel ). Na elke toetsdruk zal ‘SELECT’ (LD3) een aantal keer knipperen en aldus
de actuele mode aangeven.
 Het toestel keert naar de normale werking terug indien gedurende 10s niet op
de toets gedrukt werd.
4. Bevestig door de knop even ingedrukt te houden (‘CONFIRM’ knippert 3 keer
(LD4)). Het geselecteerde kanaal schakelt uit en de unit is klaar voor gebruik.
Herhaal de procedure voor het andere relais.
Standaard-instellingen: CH1: 1h timer, CH2: 0.5s timer
Instructies voor de ontvanger
Aantal x
knipperen Mode
1
2
3
4
5
6
7
8
9
AAN / UIT
0.5s timer
5s timer
30s timer
1 min timer
5 min timer
15 min timer
30 min timer
1h timer

14
Gebruik:
De linkerknop op de zender stuurt de CH1 relais, de rechterknop de CH2 relais. Elke relais heeft een LED die zijn status
weergeeft.
In ‘0.5s timer’-mode zal een relais aangeschakeld blijven zolang de knop wordt ingedrukt.
Als een timer ingesteld is voor een bepaald kanaal, zal de relais inschakelen wanneer de knop wordt ingedrukt en
uitschakelen wanneer de ingestelde tijd is verstreken.
Een timer kan altijd worden uitgeschakeld door nog eens op de knop te drukken.
Zolang de timer loopt zal de overeenkomstige LED knipperen.
In ‘AAN-UIT’-mode zal het relais omschakelen tussen AAN en UIT telkens een knop wordt ingedrukt.
⇒ Extra mogelijkheid: als beide kanalen zijn ingesteld in ‘timer’-mode, kunnen beide kanalen tegelijk worden bediend door
op allebei de knoppen tegelijk te drukken.
Instructies voor de ontvanger

15
Avertissements et sommaire
Nous vous félicitons pour l’achat de ce récepteur RF à 2 canaux.
GARANTIE
Ce produit est garanti contre les défauts des composantes et de fabrication au moment de l’achat, et ce pour une période d’UN AN à partir de la date d’achat. Cette garantie
est uniquement valable si le produit est accompagné de la preuve d’achat originale. Les obligations de VELLEMAN S.A. se limitent à la réparation des défauts ou, sur seule
décision de VELLEMAN S.A., au remplacement ou à la réparation des pièces défectueuses. Les frais et les risques de transport, l’enlèvement et le renvoi du produit, ainsi que
tous autres frais liés directement ou indirectement à la réparation, ne sont pas pris en charge par VELLEMAN S.A. VELLEMAN S.A. n’est pas responsable des dégâts, quels
qu’ils soient, provoqués par le mauvais fonctionnement d’un produit.
SOMMAIRE :
CARACTERISTIQUES & DONNEES TECHNIQUES........................................................................................................................16
RACCORDEMENT..............................................................................................................................................................................17
INSTRUCTIONS POUR LE RECEPTEUR.........................................................................................................................................18
AVERTISSEMENTS
DECONNECTEZ TOUTE ALIMENTATION CA OU CC
PENDANT L'INSTALLATION!
LISEZ ATTENTIVEMENT LES INSTRUCTIONS DE COMMANDE
DANS CETTE NOTICE!
!

16
Caractéristiques et données techniques
Caractéristiques et données techniques
CARACTERISTIQUES
 Deux contacts sorties relais.
 Emetteur optionelle : référence VM108 ou K8059.
 Fonction commutation ou impulsion instaurable pour chaque sortie.
 Fonction impulsion avec timer de désactivation.
 Apprentissage d'un code 32 bits unique.
 Programmation d'un max. de 31 émetteurs différents.
 Possibilité d'effacer la mémoire pour des raisons de sécurité.
 Fonctions et sorties sont indiquées par LEDs.
 Fonction spéciale en mode d'impulsion: possibilité d’activer les deux sorties à la fois en pressant les deux boutons
d'émission simultanément.
 Convient pour des applications de contrôle variées: porte de garage, porte d'entrée / de derrière, lumière, voiture, ...
DONNEES TECHNIQUES*
récepteur:
 alimentation: 9 à 12V CA ou CC / 100mA max.
 contacts relais NO / NF: 3A chacun.
 timers sélectionnables par sortie: 0.5s, 5s, 30s, 1min, 5min, 15min, 30min et 60min.
 plage en plein air jusqu'à 30m.
 antenne incorporée ou externe.
 dimensions: 100 x 82mm.

17
Raccordement
Raccordement
Indication du canal 2 (LD2)
Indication du canal 1 (LD1)
Témoin confirmation/timer (LD4)
Témoin mode/timer (LD3)
Alimentation
Bouton-poussoir ‘Setup’
 Voir schéma de conexion à la page 34
Canal 1 / canal 2
NO NC
COM
Module récepteur
* Coupez l’antenne si une plage <
10m suffit
Antenne*

18
Instructions pour le récepteur
Instructions pour le récepteur
Lors de l'activation de l'appareil la LED 'confirm' (LD4) s'allume pour indiquer que le module est opérationnel.
L'appareil est prêt pour écouter le code standard émis par un émetteur. Si vous avez modifié le code de votre émetteur
(recommandé), le récepteur doit 'apprendre' le nouveau code.
Apprendre à reconnaître un émetteur:
1. Tenez le bouton 'setup' enfoncé. La LED 'SELECT' (LD3) s'allume après quelques secondes.
2. Enfoncez n'importe quel bouton de l'émetteur.
3. La LED 'confirm' (LD4) s'allume quand el bouton 'setup' est pressé.
4. Lâchez le bouton 'setup'.
Répétez les étapes 1 à 4 pour permettre au récepteur d’apprendre des codes d’autres émetteurs
 Vous pouvez sauvegarder 31 émetteurs.
 Quand la mémoire est pleine, les LEDs ’SELECT’(LD3) et ’CONFIRM’ (LD4) clignotent ensemble quand le bouton
'setup' est pressé
Pour enlever tous les émetteurs de la mémoire:
1. Eteignez l'appareil (enlevez le câble d’alimentation).
2. Enfoncez le bouton 'setup'
3. Allumez l'appareil
DECONNECTEZ LES RELAIS DE SORTIE
PENDANT L’INSTALLATION!
!

19
4. ‘SELECT’ (LD3) et ’CONFIRM’ (LD4) se mettent à clignoter.
5. Lâchez 'setup' quand les LEDs s'éteignent.
 Ce processus dure environ 10 secondes.
 Si le bouton est lâché avant que les LEDs s'éteignent, la mémoire ne sera pas effacée
 Dès maintenant l'appareil réagit uniquement au code d'usine.
Configuration de CH1 et CH2 :
1. Pressez le bouton 'setup' plusieurs fois pour sélectionner la sortie CH1 (gauche) ou CH2 (droite).
2. Confirmez en tenant le bouton enfoncé pendant un moment (‘CONFIRM’ clignote 3 fois (LD4)).
Le relais sélectionné reste ON.
3. Pressez le bouton ‘setup’ plusieurs fois selon le mode désiré (voir table). Chaque fois que le bouton est pressé,
‘SELECT’ (LD3) clignotera un nombre de fois qui correspond avec le mode
active actuellement.
 L'appareil reprend son fonctionnement normal quand aucun bouton
n'est pressé pendant 10 secondes.
4. Confirmez en tenant le bouton enfoncé momentanément (‘CONFIRM’
clignote 3 fois (LD4)). Le canal sélectionné est désactivé et l'appareil est prêt
à l'emploi.
Répétez la séquence pour les autres canaux si nécessaire.
Réglages d’usine: CH1: timer 1h, CH2: timer 0.5s
Instructions pour le récepteur
clignotements Mode
1
2
3
4
5
6
7
8
9
MARCHE/ARRET
0,5s timer
5s timer
30s timer
1 minute timer
5 minutes timer
15 minutes timer
30 minutes timer
1 heure timer

20
Utilisation:
Le bouton gauche de l'émetteur contrôle le relais CH1, le bouton droit contrôle le relais CH2. Chaque relais est équipé d'une
LED de statut.
Dans le mode ‘0.5s timer, un relais restera active tant que le bouton est pressé.
Si un timer a été sélectionné pour ce canal, le relais sera allumé quand le bouton est pressé et il sera éteint après le délai
sélectionné.
Un timer peut être désactivé n'importe quand en pressant le bouton de l'émetteur une autre fois.
Tant que le timer est actif, la LED correspondante clignote.
Dans le mode ‘MARCHE-ARRET’, le relais commutera entre ON et OFF chaque fois que le bouton est pressé.
⇒ Caractéristique additionnelle : Si les deux canaux sont configurés en tant que 'timer', les deux canaux peuvent être
opérés simultanément en pressant les deux boutons ensemble.
Instructions pour le récepteur
