USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle
could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized company for recycling. This device should be
returned to your distributor or to a local recycling service. Respect the local environmental
rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into
service. If the device was damaged in transit, do not install or use it and contact your dealer.
2. Safety Instructions
Keep this device away from children and unauthorized users.
Risk of electroshock when opening the cover. Touching live wires can cause life-
threatening electroshocks. Do not disassemble or open the housing yourself. Have the
device repaired by qualified personnel.
There are no user-serviceable parts inside the device. Refer to an authorized dealer for
service and/or spare parts.
3. General Guidelines
Refer to the Velleman®Service and Quality Warranty on the last pages of this manual.
Keep this device away from dust and extreme heat.
Protect this device from shocks and abuse. Avoid brute force when operating the device.
Familiarise yourself with the functions of the device before actually using it.
All modifications of the device are forbidden for safety reasons.
Only use the device for its intended purpose. Using the device in an unauthorised way will void the
warranty.
Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and
the dealer will not accept responsibility for any ensuing defects or problems.
DO NOT use this product to violate privacy laws or perform other illegal activities.
4. Features
This camera is equipped with a 1-megapixel sensor. The video quality is maximum 720p. The IR-cut
filter will filter the IR light, so it cannot distort the colour image. When it gets dark, the camera
automatically switches to night mode. In night mode, the camera enables the IR LEDs and disables the
IR-cut filter.
consumer friendly user interface
network access:
owired: Ethernet IEEE802.3, 8P8C (RJ45) connector
owireless: Wifi IEEE 802.11 b/g/n
integrated IR-filter
free DDNS service embedded
720p video quality
indoor use
free smartphone software:
oiPhone®: https://itunes.apple.com/nl/app/foscam-viewer/id740126713?mt=8
oAndroid®: https://play.google.com/store/apps/details?id=com.ipc.newipc&hl=nl_BE

CAMIP22
V. 02 –04/06/2015 4 ©Velleman nv
5. Overview
Refer to the illustrations on page 2 of this manual.
1
power cable
6
ceiling
2
LAN cable
7
mounting plate
3
reset button
8
lens enclosure
4
lens
9
positioning ring
5
IR LED
10
fixation ring
6. Installation
Refer to the illustrations on page 2 of this manual.
1. Choose a location for the camera, keeping following guidelines in mind:
odo not install the camera in locations where extremely high or low temperatures or excessive
vibrations may occur.
oavoid mounting the camera near high electro-magnetic fields.
odo not aim the camera at the sun or other extremely bright objects or reflections (e.g. metal
doors).
2. Hold the mounting plate [7] and unscrew the fixation ring [10]by turning it counter-clockwise.
Note that the lens enclosure [8] and positioning ring [9] are also released.
3. Use the mounting plate [7] to determine the position of the mounting holes. Drill the holes.
4. Guide the power [1] and LAN cable [2] through one of the cable slots and fix the mounting
plate [7] on the ceiling or wall with the four screws.
5. Position the positioning ring [9] over the lens enclosure [8] onto the mounting plate [7] and then
fix the ensemble by screwing the fixation ring [10]onto the mounting plate [7]. Make sure the
fixation ring is not screwed too tight to leave the option open to position the lens into the direction
of the desired field of operation.
6. Connect the LAN connector [2] to a router (not incl.) using the included Ethernet cable.
7. Connect the power connector [1] to the included 12 VDC power supply.
8. Set up the desired field of observation by adjusting the position of the lens enclosure [8] in the
positioning ring [9].
9. Tighten the fixation ring [10]to secure the camera’s position.
7. Software
1. Insert the included CD-ROM in the CD-ROM drive of your computer.
2. Search for and open the folder [IP Camera Search Tool].
3. Search for the folder [For Windows OS] or [For Mac OS]. Open the appropriate folder according to
your computer’s operating system and copy the tool file onto your desktop.
Remark:
You can always download the free software (see URL above).
8. Operation
8.1 Accessing the Camera
1. Enable the DHCP feature on your router.

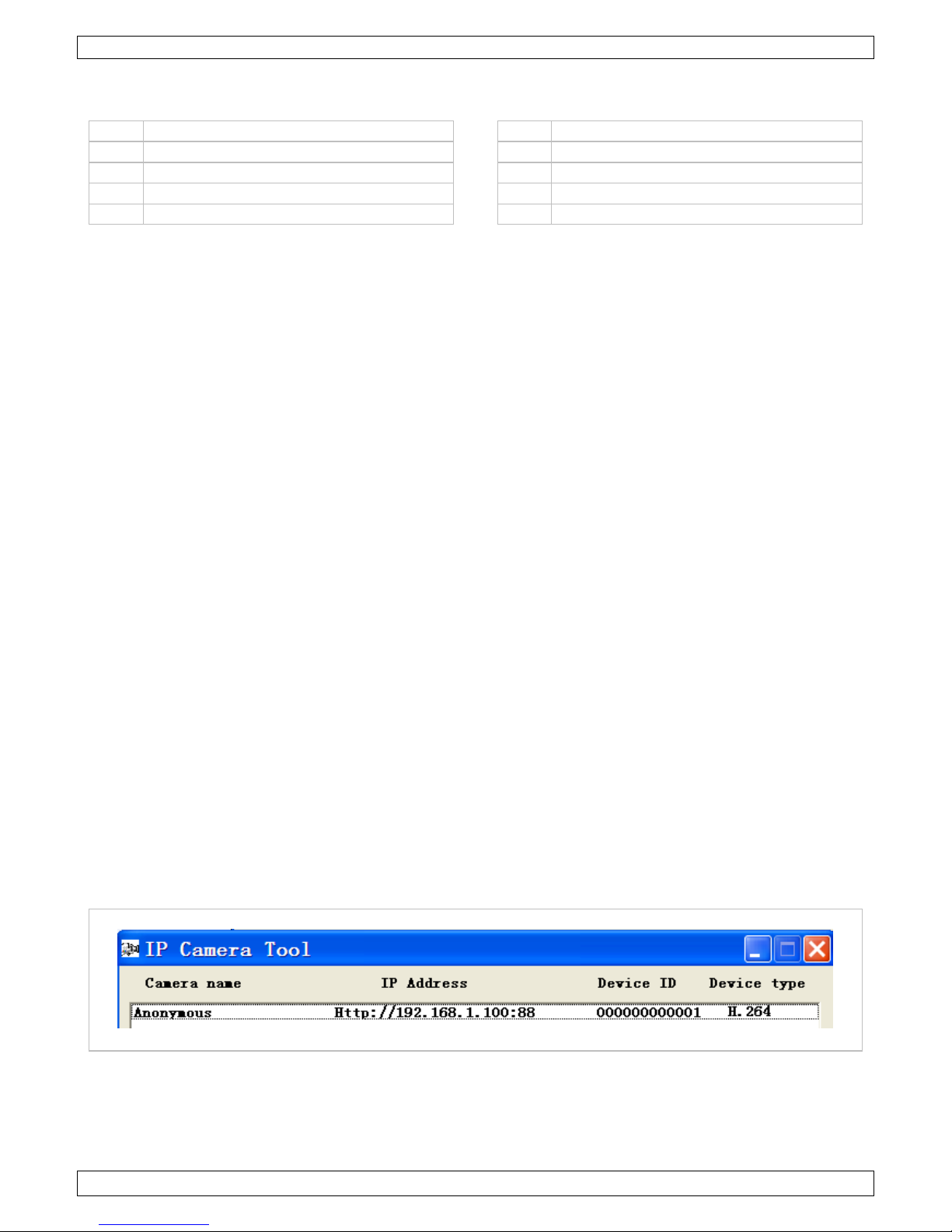

2. Launch the software. It should display the camera’s IP address in your LAN.

CAMIP22
V. 02 –04/06/2015 5 ©Velleman nv
3. Double-click the camera listed. The default browser will open up to the camera’s login page.

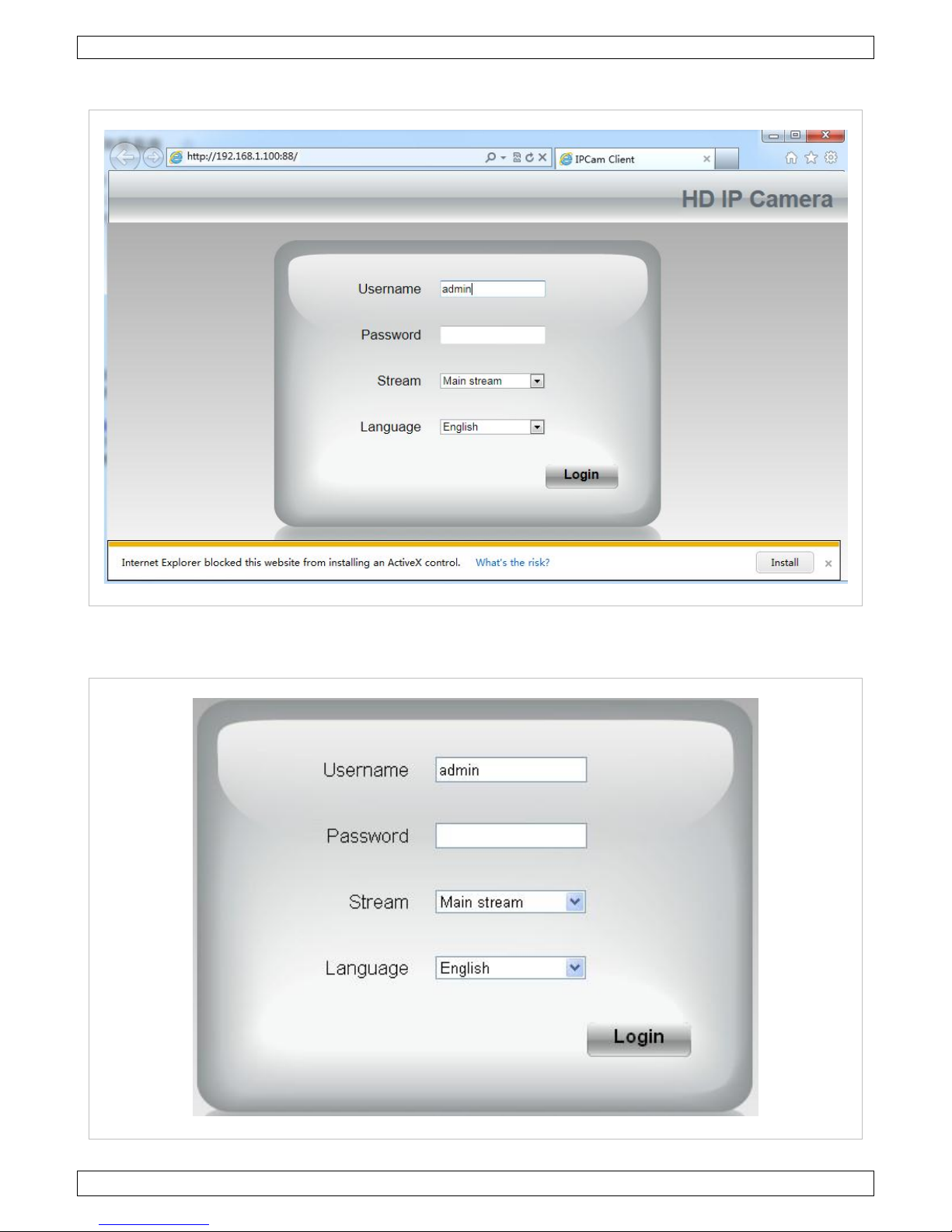

Download and install the IPCWebComponents when logging in for the first time.
Click [Install].
4. Click [Install] to install the IPCWebComponents.
5. After installation is completed, refresh the browser. Enter [admin] as your username and click
[Login].
Enter [admin] and click [Login].

CAMIP22
V. 02 –04/06/2015 6 ©Velleman nv

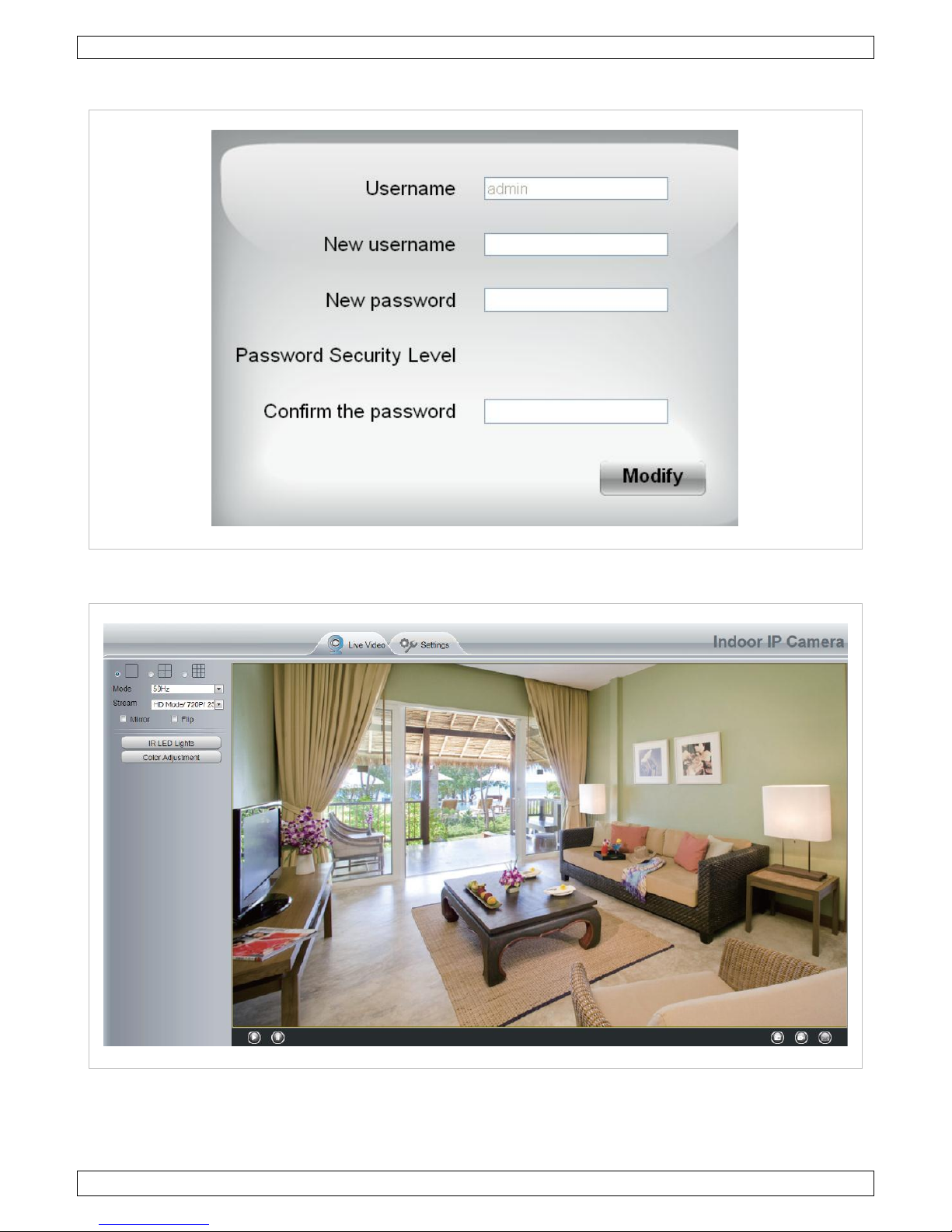

6. When setting up your camera for the first time, you will be requested to modify the default
username and/or the password if both are still set to default. Click [Modify] to confirm.
Enter a new username and password.
7. The setup wizard appears after logging in. Set up all necessary parameters.
8. The live video image appears on the web interface.
Live video.
Remarks:
Have you lost your password? Use a pin and hold the reset button on the bottom of the camera
pressed for 5 seconds to reset the camera to factory settings.

CAMIP22
V. 02 –04/06/2015 7 ©Velleman nv
8.2 Wireless Connection
1. Open the [Settings] tab on top of the interface.
2. Click [Network] > [Wireless Settings] on the left side of the interface. Click [Scan].

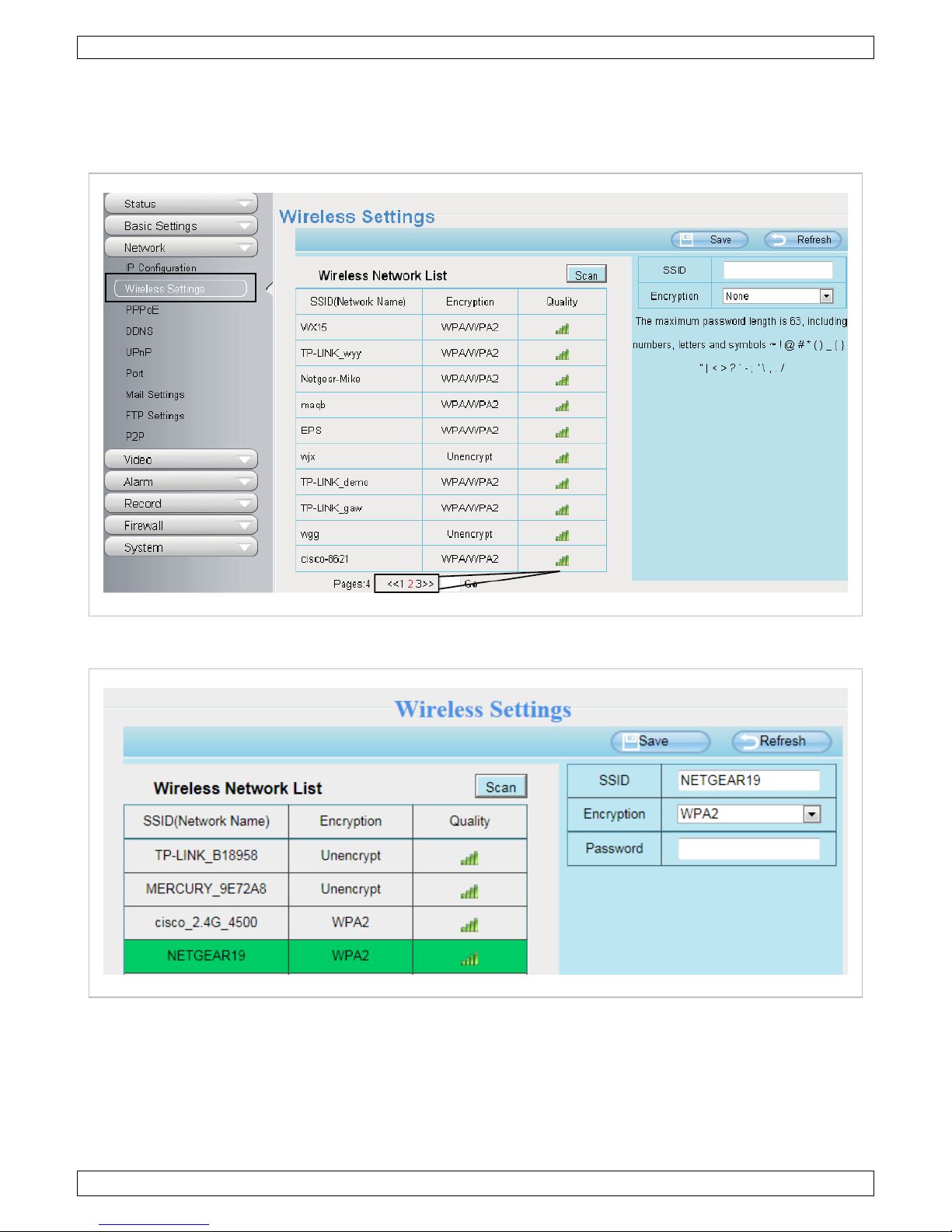

3. Click the name of your router in the list, and the corresponding SSID and encryption will be
automatically filled on the right side of the page. Enter your password.
Click the router name and enter your password.
4. Click [Save] and disconnect the network cable. Do not power off the camera until it is displayed in
the list.
Enter your password and click [Save].

CAMIP22
V. 02 –04/06/2015 8 ©Velleman nv
8.3 Remote Access
1. Open the [Settings] tab on top of the interface.
2. Click [Network] > [IP Configuration] on the left side of the interface. Uncheck the [Obtain IP DHCP]
case.
Uncheck the [Obtain IP DHCP] case.

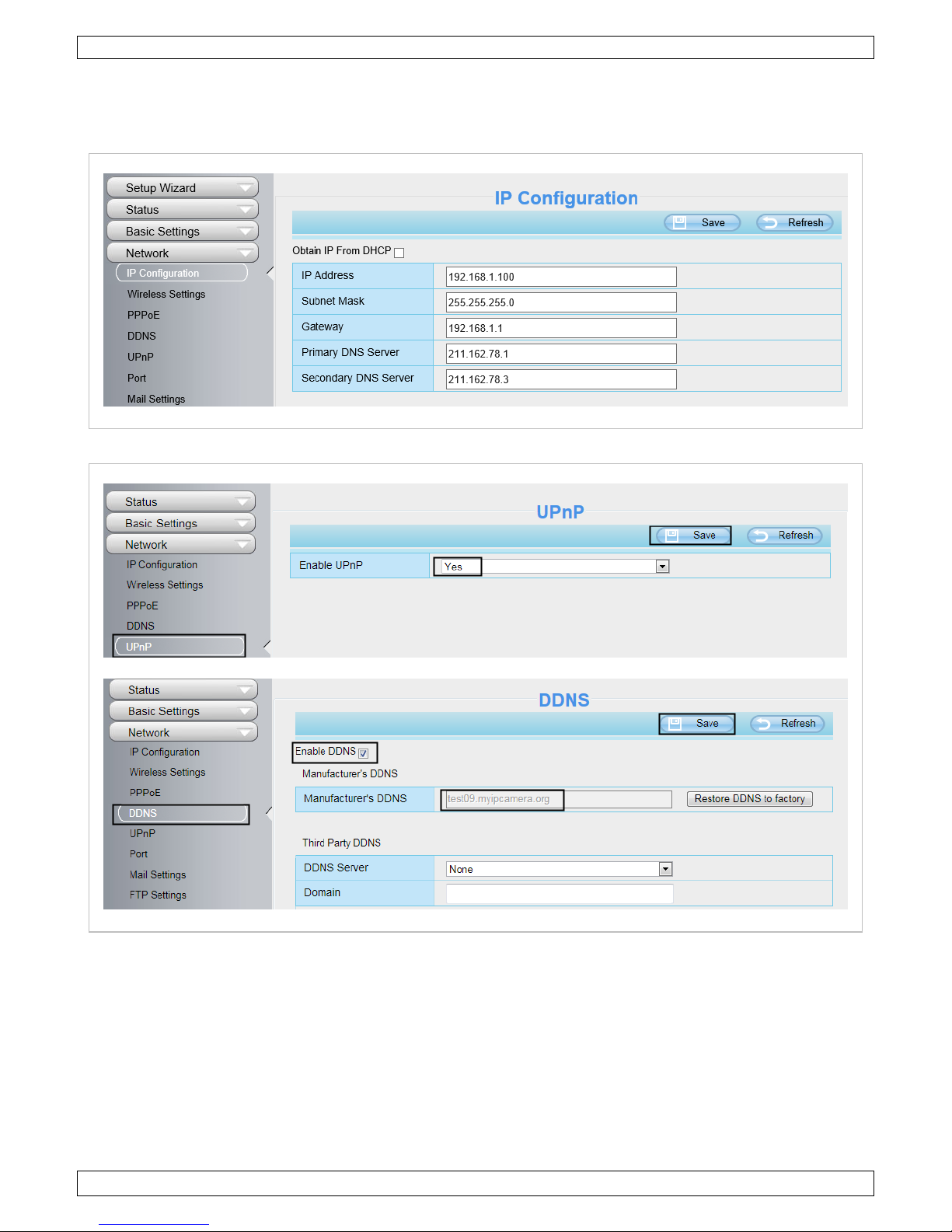

3. Click [UPnP] and [DDNS] and enable both functions.
Enable the UPnP and DDNS functions.

CAMIP22
V. 02 –04/06/2015 9 ©Velleman nv
4. Click [Port] and choose your camera in the [HTTPS Port] field.
Choose your camera.
Enabling the UPnP
Skip the following steps if UPnP is enabled.
1. If there is a UPnP function on your router, click [Forwarding] > [UPnP]. Make sure the status is
enabled.
Choose your camera.
2. If there is no UPnP function on your router, click [Forwarding] > [Virtual Servers]. Click [Add New].
Click [Add New].

CAMIP22
V. 02 –04/06/2015 10 ©Velleman nv
3. Enter the port and IP address of your camera and click [Save].
Enter the port and IP address. Click [Save].
4. Access your camera using following URL: https://domain name:HTTPS port. Example:
https://test09.myipcamera.org:443.
8.4 Smartphone Access of the Camera
1. Search and install [IPCam_Viewer] on the App Store for iOS®devices; search and install
[IPCam Viewer] on the Google Play Store for Android®devices.
2. Make sure to connect your smartphone to the router.
3. Run the app and go to the [IPC Management] page. Click the [QR Scan] button.
Click [IPC] and then click [QR Scan].
4. Enter the username and password, and click [OK] to confirm.
Input the username and password.
5. The camera appears in the list. Click it to see the live video.

CAMIP22
V. 02 –04/06/2015 11 ©Velleman nv
9. Technical Specifications
pick-up element
1 Mpx sensor
lens
f2.8mm / F1.2
lens angle
70°
video resolution
1280 x 720 pixels
min. illumination
0 lux with IR LEDs on
IR LEDs
13 pcs
IR range
10 m
white balance
AWB
video compression format
H.264
audio compression
PCM 128 kbit/s
supported protocols
IP, TCP, UDP, HTTP, HTTPS, SMTP, FTP, DHCP, DDNS, UPnP, RTSP, ONVIF
frame rate
up to 25 frames/s
memory storage
no
operating temperature
-20° C to +55° C
power supply
12 VDC, 1 A
dimensions
Ø 93 x 82 mm
weight
290 g
IP rating
N/A
Use this device with original accessories only. Velleman nv cannot be held responsible in the
event of damage or injury resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual, please visit our website
www.velleman.eu. The information in this manual is subject to change without prior notice.
R&TTE Declaration of Conformity
Hereby, Velleman NV declares that the radio equipment type [CAMIP22] is in compliance with Directive
1999/5/EC.
The full text of the EU declaration of conformity is available at the following internet address:
www.velleman.eu.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part
of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

CAMIP22
V. 02 –04/06/2015 12 ©Velleman nv
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle burgers van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het
toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
Houd dit toestel buiten het bereik van kinderen en onbevoegden.
Elektrocutiegevaar bij het openen van de behuizing. Raak geen kabels aan die onder
stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet zelf.
Laat het onderhoud van het toestel over aan een geschoolde vakman.
Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud of
reserveonderdelen, contacteer uw dealer.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
Bescherm dit toestel tegen stof en extreme hitte.
Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.
Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel.
Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd
gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding. Uw
dealer is niet aansprakelijk voor defecten of problemen die hierdoor veroorzaakt zijn.
Installeer en gebruik dit toestel NIET voor illegale praktijken en respecteer ieders privacy.
4. Eigenschappen
Deze camera is uitgerust met 1 megapixel-sensor. De videokwaliteit bedraagt max. 720p. De IR-
sperfilter minimaliseert de invloed van infrarood licht zodat de kleurweergave niet kan worden
verstoord. Wanneer het donker wordt, schakelt de camera automatisch over op nachtzicht. In
nachtmodus worden de IR-leds geactiveerd en de IR-filter uitgeschakeld.
gebruiksvriendelijke interface
netwerktoegang
obekabeld Ethernet IEEE802.3, 8P8C (RJ45)-connector
odraadloos: Wifi IEEE 802.11 b/g/n
ingebouwde IR-filter
gratis DDNS
videokwaliteit 720p
voor gebruik binnenshuis
gratis smartphone-software:
oiPhone®: https://itunes.apple.com/nl/app/foscam-viewer/id740126713?mt=8
oAndroid®: https://play.google.com/store/apps/details?id=com.ipc.newipc&hl=nl_BE

CAMIP22
V. 02 –04/06/2015 13 ©Velleman nv
5. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
voedingskabel
6
plafond
2
LAN-kabel
7
montageplaat
3
resetknop
8
lensbehuizing
4
lens
9
stelring
5
IR-led
10
bevestigingsring
6. Montage
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1. Kies een geschikte montageplaats voor de camera en houd rekening met volgende punten:
oMonteer de camera nooit op een plaats onderhevig aan extreme temperaturen en trillingen.
oMonteer de camera nooit in de buurt van elektromagnetische velden.
oRicht de camera niet naar de zon of naar een lichtweerkaatsend voorwerp (bv. een metalen
deur).
2. Houd de montageplaat [7] vast en schroef de bevestigingsring [10] los, door deze tegen de klok in
te draaien. Opgelet, de lensbehuizing [8] en de stelring [9] zijn ook losgemaakt.
3. Gebruik de montageplaat [7] om de positie van de montagegaten te bepalen. Boor de gaten.
4. Voer de stroom- [1] en videokabel [2] door een van de kabelopeningen en bevestig de
montageplaat [7] aan het plafond of de muur met de 4 schroeven.
5. Leg de lensbehuizing [8] in de stelring [9] en leg beide in de bevestigingsring [10]. Bevestig de
bevestigingsring [10] aan de montageplaat [7]. Draai de bevestigingsring niet te hard vast zodat u
de lens in de gewenste richting kunt draaien.
6. Koppel de LAN-connector [2] aan een router (niet meegelev.) met de meegeleverde Ethernetkabel.
7. Koppel de voedingsaansluiting [1] aan de 12VDC-voeding (meegelev.).
8. Regel de positie van de lensbehuizing [8] in de stelring [9], om de bewakingszone te bepalen.
9. Draai de bevestigingsring [10] aan, om de positie vast te zetten.
7. Software
1. Plaats de meegeleverde cd-rom in het cd-station van uw computer.
2. Zoek en open de map [IP Camera Search Tool].
3. Zoek de map [For Windows OS] of [For Mac OS]. Open de juiste map, afhankelijk van het
besturingssysteem van uw computer en kopieer het bestand naar uw bureaublad.
Opmerking:
U kunt de gratis software downloaden (zie URL hierboven).
8. Gebruik
8.1 Toegang tot camera
1. Activeer de DHCP-functie van uw router.
2. Start de software. Het IP-adres van de camera verschijnt in uw LAN (Local Area Network).

CAMIP22
V. 02 –04/06/2015 14 ©Velleman nv
3. Dubbelklik op de camera in de lijst. De browser opent de login-pagina van de camera. Download en
installeer IPCWebComponents wanneer u voor de eerste keer inlogt.
Klik op [Install].
4. Klik op [Install] om IPCWebComponents te installeren.
5. Na het installeren, vernieuw de browser. Geef uw gebruikersnaam [admin] in en klik op [Login].
Geef [admin] in en klik op [Login].

CAMIP22
V. 02 –04/06/2015 15 ©Velleman nv
6. Wanneer u de camera voor de eerste keer configureert, wordt u gevraagd om de standaard
gebruikersnaam en/of het wachtwoord te wijzigen. Klik op [Modify] om te bevestigen.
Voer een nieuwe gebruikersnaam en wachtwoord in.
7. Na het inloggen verschijnt de installatiewizard. Stel de nodige parameters in.
8. De live-videobeelden worden op de webinterface weergegeven.
Live-videobeelden
Opmerkingen:
Bent u uw wachtwoord vergeten? Gebruik een puntig voorwerp en houd de resetknop aan de
onderkant van de camera gedurende 5 seconden ingedrukt, om de fabrieksinstellingen te herstellen.

CAMIP22
V. 02 –04/06/2015 16 ©Velleman nv
8.2 Draadloze verbinding
1. Open het tabblad [Settings] bovenaan de interface.
2. Klik op [Network] > [Wireless Settings] links van de interface. Klik op [Scan].
3. Klik op de routernaam in de lijst, en de overeenkomstige SSID en encryptie worden automatisch
ingevuld in de velden rechts van de pagina. Geef uw wachtwoord in.
Klik op de routernaam en geef uw wachtwoord in.
4. Klik op [Save] en ontkoppel de netwerkkabel. Schakel de camera niet uit totdat de camera in de lijst
wordt weergegeven.
Geef uw wachtwoord in en klik op [Save].

CAMIP22
V. 02 –04/06/2015 17 ©Velleman nv
8.3 Externe toegang
1. Open het tabblad [Settings] bovenaan de interface.
2. Klik op [Network] > [IP Configuration] links van de interface. Verwijder het vinkje in het
selectievakje [Obtain IP DHCP].
Verwijder het vinkje in het selectievakje [Obtain IP DHCP].
3. Klik op [UPnP] en [DDNS] en activeer de functies.
Activeer de functies UPnP en DDNS.

CAMIP22
V. 02 –04/06/2015 18 ©Velleman nv
4. Klik op [Port] en selecteer uw camera in het veld [HTTPS Port].
Selecteer uw camera.
De UPnP-functie activeren
Sla de volgende stappen over als UPnP geactiveerd is.
1. Als uw router een UPnP-functie heeft, klik op [Forwarding] > [UPnP]. Controleer of UPnP geactiveerd
is.
Selecteer uw camera.
2. Is er geen UPnP-functie op uw router, klik op [Forwarding] > [Virtual Servers]. Klik op [Add New].
Klik op [Add New].

CAMIP22
V. 02 –04/06/2015 19 ©Velleman nv
3. Geef de poort en het IP-adres van uw camera in en klik op [Save].
Geef de poort en het IP-adres in. Klik op [Save].
4. Voor toegang tot uw camera, gebruik de URL: https://domain name:HTTPS port. Bijvoorbeeld:
https://test09.myipcamera.org:443.
8.4 Toegang tot de camera via smartphone
1. Zoek en installeer [IPCam_Viewer] in de App Store voor iOS® -toestellen; zoek en installeer
[IPCam Viewer] in Google Play voor Android® -toestellen.
2. Verbind uw smartphone met de router.
3. Start de app en ga naar de pagina [IPC Management]. Klik op de knop [QR Scan].
Klik op [IPC] en vervolgens op [QR Scan].
4. Geef de gebruikersnaam en wachtwoord in, en klik op [OK] om te bevestigen.
Geef de gebruikersnaam en wachtwoord in.
5. De camera verschijnt in de lijst. Klik om de live-videobeelden af te spelen.

CAMIP22
V. 02 –04/06/2015 20 ©Velleman nv
9. Technische specificaties
opneemelement
1 Mpx beeldsensor
lens
f2.8mm / F1.2
lenshoek
70°
videoresolutie
1280 x 720 pixels
min. verlichting
0 lux met IR-leds aan
IR-leds
13 st.
IR-bereik
10 m
witbalans
AWB
videocompressieformaat
H.264
audiocompressie
PCM 128 kbit/s
ondersteunde protocols
IP, TCP, UDP, HTTP, HTTPS, SMTP, FTP, DHCP, DDNS, UPnP, RTSP, ONVIF
beelden per seconde
tot 25 beelden/s
geheugen
neen
werktemperatuur
-20 °C tot +55 °C
voeding
12 VDC, 1 A
afmetingen
Ø 93 x 82 mm
gewicht
290 g
IP-norm
N/A
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor
schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit
product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in
deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
R&TTE Verklaring van overeenstemming
Hierbij verklaar ik, Velleman NV, dat het type radioapparatuur [CAMIP22] conform is met Richtlijn
1999/5/EC.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende
internetadres: www.velleman.eu.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten
voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te
kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande
schriftelijke toestemming van de rechthebbende.
