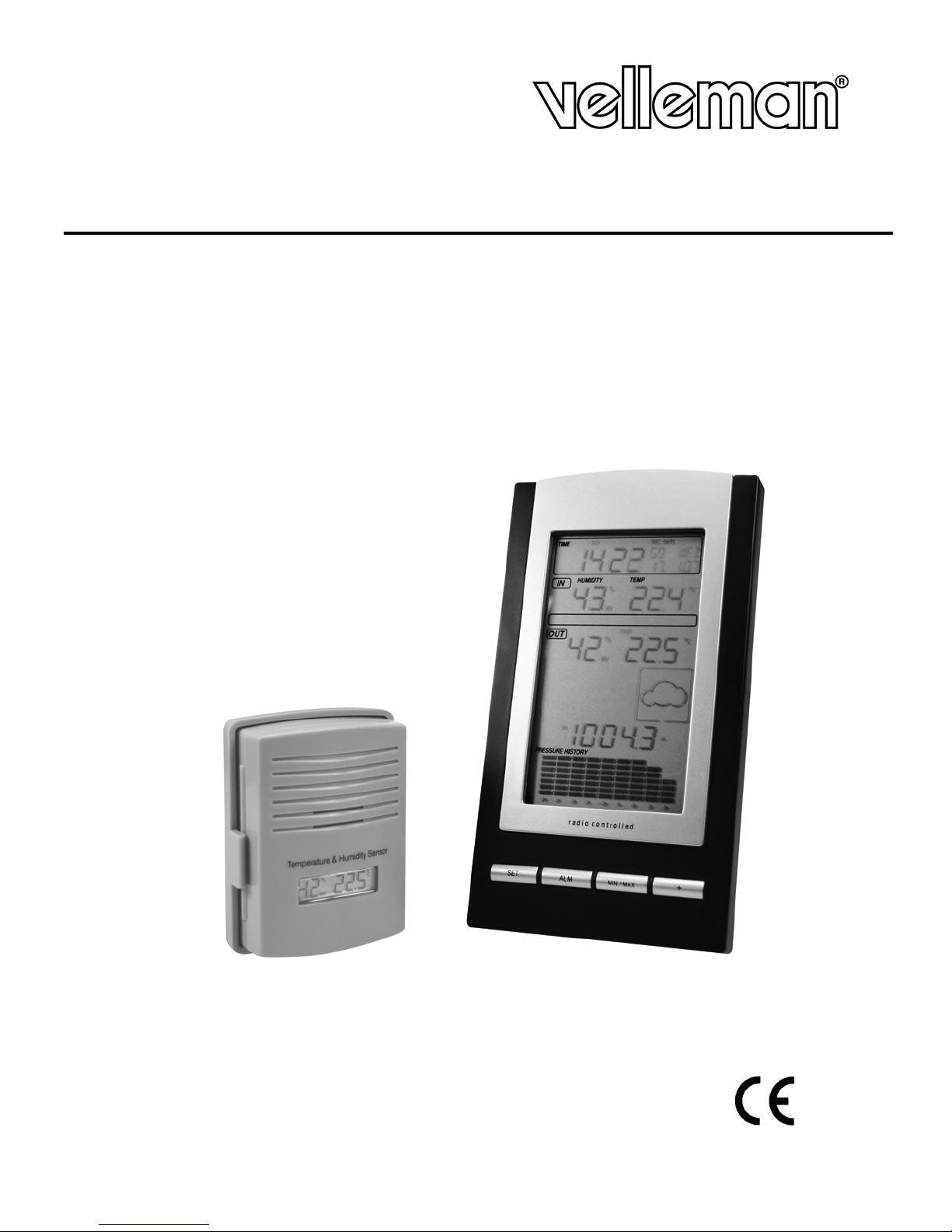

Velleman ws1170 User manual

WS1170
WIRELESS WEATHER STATION
DRAADLOOS WEERSTATION
STATION MÉTÉO SANS FIL
ESTACIÓN METEOROLÓGICA INALÁMBRICA
DRAHTLOSE WETTERSTATION
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D’EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG

WS1170_V3 VELLEMAN
3
WS1170 – WIRELESS WEATHER STATION
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm
the environment.
Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized
company for recycling.
This device should be returned to your distributor or to a local recycling service.
Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for buying the WS1170! This is a wireless weather station with DCF clock and outdoor sensor. Please read
the manual thoroughly before bringing this device into service. If the device was damaged in transit, don't install or use it
and contact your dealer. Note that damage caused by disregard of certain guidelines in this manual is not covered by
the warranty and the dealer will not accept responsibility for any ensuing defects or problems. Contents: 1 x base
station, 1 x remote outdoor sensor and this manual.
2. Setting up Your Weather Station
•Open the battery compartment of the outdoor sensor and insert 2 x AAA alkaline batteries. Mind the polarity.
•Open the battery compartment of the weather station and insert 3 x AA alkaline batteries. Mind the polarity.
•Wait ± 3 minutes until the temperature is displayed on the weather station. Do not press any keys before the
weather station has received data.
•Mount both units (see “3. Mounting the Units”) at a distance where the weather station is still able to pick up
the signal from the sensor.
Every time the outdoor sensor is powered up (after e.g. a battery replacement), a random security code will be
transmitted. This code must be synchronized to the base station in order to receive weather data. The station
base must also be powered up when replacing the batteries in the outdoor sensor.
When the weather station is powered up, a short beep will sound and all LCD segments will light for 3 seconds
before the station enters into the learning mode. After the learning mode the station will start DCF radio-controlled
time reception and RCC time reception for ± 10 minutes during which it will not be able to receive any weather
data. If the RCC signal cannot be found within 1 minute, the signal search will be cancelled and will automatically
resume every two hours until the signal is successfully captured. Regular RF link will be established once the
RCC reception routine is finished.
Do not press any key during the learning period (± 3 minutes). After both indoor and outdoor data is
displayed you can install the remote outdoor sensor and set the time (if no RCC reception is available). If there is
no temperature reading on the outdoor station make sure both units are within transmission range or check the
batteries. If you press a key before the weather station receives the temperature signal, take out the batteries and
reinstall them after ± 10 seconds.
Time and date are provided by a highly accurate atomic clock. Note that, whenever reception is possible, the
weather station will scan for the DCF radio signal and overwrite a manually set time and date.
3. Mounting the Units
a. The Base Station
Place the base station onto a flat surface by deploying the foldable legs at the back of the unit. The unit can
also be wall-mounted. It is important to check that the radio signal can be received before permanently
mounting both units.

WS1170_V3 VELLEMAN
4
b. The Outdoor Station
To achieve true temperature reading, avoid mounting the remote sensor in
direct sunlight. We recommend mounting the sensor on an outdoor north-
facing wall. Obstacles such as walls, concrete and large metal objects will
reduce the transmission range.
To wall-mount the sensor, fix the bracket on the wall using the three
screws. Fix the unit onto the bracket as shown.
4. Description of the LCD
a. An Overview
1. DST (Daylight Saving Time)
2. DCF77 radio signal
3. time
4. radio-controlled time icon
5. alarm on icon
6. day of the week / time zone
7. date
8. indoor humidity
9. indoor temperature and humidity HI / LO alarm
10.indoor temperature
11.temperature scale
12.indoor temperature and humidity alarm on
13.outdoor sensor signal transmission
14.MIN / MAX
15.dew point temperature
16.outdoor humidity
17.outdoor temperature and humidity HI / LO alarm
18.temperature scale
19.outdoor temperature
20.general outdoor alarm
21.weather forecast
22.weather tendency
23.pressure HI alarm
24.absolute or relative atmospheric pressure selection
25.pressure LO alarm
26.atmospheric pressure with 24-hour history graph
27.atmospheric pressure
28.atmospheric pressure scale
29.atmospheric pressure alarm
b. Weather Icons
The four weather icons (sunny, partly cloudy, cloudy
and rainy) represent the weather icons. These icons
are based upon change of atmospheric pressure.
c. Weather Forecast Icons
Weather tendency arrows are located between the weather icons to show the atmospheric pressure tendency
and to provide the weather to be expected by decreasing or increasing the atmospheric pressure.
sunny partly cloudy cloudy rainy

WS1170_V3 VELLEMAN
5
The rightward arrows indicate an increase of the atmospheric pressure and a weather
improvement. The leftward arrows indicate a decrease of the atmospheric pressure
and a weather worsening.
The change of the icons is in accord to the relationship between the current relative
pressure and the pressure change of the last six hours. If the weather is changing, the
weather tendency arrows will be flashing for three hours indicating a weather change
is happening. After that, the arrows will stop flashing when conditions have become
stable and no weather changes are expected.
d. Storm Warning Icon
The storm threshold can be set to suit your requirement for storm forecasting from
5 ~ 9 hPa (default 6 hPa). When there is a fall over the pressure threshold within 3
hours, the storm forecasting will be activated, and the rainy icon and the arrows will
flash for 3 hours indicating the storm warning feature has been activated.
Note to pressure sensitivity setting for weather forecasting
The atmospheric pressure threshold can be set to suit your requirement for weather forecasting from 2 ~ 4 hPa
(default 3 hPa). Areas that experience frequent pressure changes require a higher setting compared to an area
where the atmospheric pressure is stagnant.
5. Programming Your Weather Station
a. Quick Display Mode
•In normal display mode, press SET.
oOutdoor temperature / Dew point: press MIN / MAX or + to switch between the outdoor temperature and
the dew point.
oAbsolute pressure / Relative pressure: press MIN / MAX or + to switch between the absolute and the
relative pressure.
•Press SET to confirm the settings and to move to the next setting level. Press SET to scroll through the
display mode and to return to the normal display mode.
b. Setting Modes
•In normal display mode, hold SET pressed for 3 seconds.
•Press SET to select a setting in the following sequence: Time zone format – 12 / 24h format – Manual time
setting (h / m) – Calendar setting (Y / M / D) – Temperature scale unit (°C or °F) – Atmospheric pressure
unit (hPa or inHg) – Relative pressure setting from 919.0 hPa ~ 1080.0 hPa (default 1013.5 hPa) –
Atmospheric pressure threshold setting (default 2 hPa) – Storm threshold setting (default 4 hPa).
•Press + or MIN / MAX to modify the settings. Hold + pressed for 3 seconds to modify the setting rapidly.
•Press SNOOZE / LIGHT to return to the normal display mode.
NOTE: Please set the scale unit before modifying the setting. Converting a value into another unit might cause
a resolution loss.
c. Alarm Modes
•In normal display mode, press ALARM to enter the HI alarm mode.
•Press ALARM again to enter the LO alarm mode. After the first press the display will be refreshed to show
the current HI and LO alarm values. The Normal Alarm value will be displayed only for values already
activated. All other values will be displayed as - - - or - -.

WS1170_V3 VELLEMAN
6
•Press ALARM to return to normal display mode.
•In the HI alarm mode, press SET to select the following modes: Time alarm (h / m) – Indoor humidity HI
alarm – Indoor temperature HI alarm – Outdoor humidity HI alarm – Outdoor temperature HI alarm –
Pressure HI alarm.
•In the LO alarm mode, press SET to select the following modes: Time alarm (h / m) – Indoor humidity LO
alarm – Indoor temperature LO alarm – Outdoor humidity LO alarm – Outdoor temperature LO alarm –
Pressure LO alarm.
•In both alarm modes, press + or MIN / MAX to modify the alarm value. Hold + pressed for 3 seconds to
modify the value rapidly. Press ALARM to switch the alarm on or off (if the alarm is enabled, the speaker
icon will appear on the display). Press SET to confirm the settings. Press SET to scroll through the setting
options and to return to the normal display mode.
•Press SNOOZE / LIGHT to return to the normal display mode.
Cancelling the temperature alarm while sounding
•When a set weather alarm condition has been activated, that particular alarm will sound and flash for 120
seconds. Press any key to mute the alarm. If the alarm is activated again within 10 minutes, the alarm will
not sound but will continue to flash until the weather conditions have become stable. This feature is useful
to avoid repeated triggering for the same value.
•The alarm will automatically reactivate once the value has fallen below the set temperature value or if a
new value is entered.
The outdoor weather alarm
When a set outdoor alarm has been triggered, it will flash on the
LCD display. The general outdoor alarm icon and HI / LO alarm
icon will flash accordingly. Example: In outdoor temperature mode,
the dew point icon will flash along the outdoor alarm and the HI
alarm icons when the dew point HI alarm is triggered. This will
indicate that the current alarm source is from the dew point.
d. MIN / MAX Mode
•Press MIN / MAX to enter the MAX mode. MAX and the
maximum record will be displayed.
•Press MIN / MAX to enter the MIN mode. MIN and the
minimum record will be displayed.
•Press MIN / MAX to return to the normal display mode.
•In MAX mode, press + to display the following maximum values with their time and date: Indoor humidity
maximum – Indoor temperature maximum – Outdoor humidity maximum – Outdoor temperature maximum
– Pressure maximum.
•In MIN mode, press + to display the following minimum values with their time and date: Indoor humidity
minimum – Indoor temperature minimum – Outdoor humidity minimum – Outdoor temperature minimum –
Pressure minimum.
•In MIN or MAX mode, hold SET pressed for 2 seconds to reset the respective value, time and date.
•Press SNOOZE / LIGHT to return to the normal display mode
6. Troubleshooting
Problem Possible Cause Solution
Transmission problem •Distance between the two units is too long
•Shielding materials between two units
(thick wall, steel…)
•Interference from other sources
•Reduce distance
•Find a different mounting location
•Eliminate interference sources
Temperature display mode
Dew point HI alarm triggered

WS1170_V3 VELLEMAN
7
Data on LCD is illegible •No data reception
•Low batteries •Find a different mounting location •Replace batteries
Incorrect data •Low batteries
•Incorrect settings •Replace batteries •Reprogram the weather station
7. Technical Specifications
Indoor Station
Temperature Range 0°C ~ +60°C (OFL displayed when out of range)
Resolution 0.1°C
Relative Humidity 1% ~ 99%
Resolution 1%
Atmospheric Pressure 919 hPa ~ 1080 hPa
Resolution / Accuracy 0.1 hPa / 1.5 hPa
Alarm Duration 120 sec
Outdoor Station
Transmission Range in Open Field max. 100m
Frequency 433MHz
Temperature Range -40°C ~ +65°C (OFL displayed when out of range)
Resolution 0.1°C
Relative Humidity 20% ~ 95%
Humidity Accuracy +/- 5% under 0°C ~ 45°C
Power Supply
Indoor Station 3 x 1.5V AA alkaline batteries (not incl.) for battery life of 6 months
Outdoor Station 2 x 1.5V AAA alkaline batteries (not incl.) for battery life of 12 months
For more info concerning this product, please visit our website www.velleman.eu.
The information in this manual is subject to change without prior notice.
WS1170 – DRAADLOOS WEERSTATION
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit
toestel schade kan toebrengen aan het milieu.
Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een
gespecialiseerd bedrijf terechtkomen voor recyclage.
U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.
Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.

WS1170_V3 VELLEMAN
8
Dank u voor uw aankoop! De WS1170 is een draadloos weerstation met DCF-klok en buitensensor. Lees deze
handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer
het dan niet en raadpleeg uw dealer. Noteer dat de garantie niet geldt voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en dat uw dealer de verantwoordelijkheid zal afwijzen voor defecten of problemen die
hier rechtstreeks verband mee houden. Inhoud: 1 x basisstation, 1 x buitenstation en deze handleiding.
2. Uw weerstation opstellen
•Open het batterijvak van het buitenstation en plaats 2 x AAA alkalinebatterijen. Respecteer de polariteit.
•Open het batterijvak van het basisstation en plaats 3 x AA alkalinebatterijen. Respecteer de polariteit.
•Wacht ± 3 minuten tot de temperatuur op de display van het basisstation verschijnt. Druk niet op een toets
vóór het weerstation de gegevens heeft ontvangen.
•Monteer nu beide stations (zie “3. De stations monteren”) op een afstand waar het basisstation de signalen
van het buitenstation kan opvangen.
Na elke inschakeling van het buitenstation (bv. nadat u de batterijen heb vervangen) wordt er een willekeurige
veiligheidscode uitgezonden. Deze code moet synchroon met het basisstation lopen om de meteorologische
gegevens te kunnen opvangen. U dient dus na het inschakelen van het buitenstation ook het basisstation
opnieuw in te schakelen.
Na het inschakelen van het basisstation hoort u een korte pieptoon terwijl alle segmenten op de LCD gedurende
3 seconden oplichten. Daarna bevindt het basisstation zich in de leermodus. Na de leermodus schakelt het over
naar de radiogestuurde DCF en RCC tijdsontvangst. Gedurende deze periode (± 10 minuten) zal het station geen
gegevens kunnen opvangen. Indien het RCC-signaal niet binnen 1 minuut wordt opgevangen, dan wordt de
scanopdracht uitgeschakeld en zal het station elke twee uur het signaal proberen op te vangen. Er worden
radiogolven uitgezonden wanneer de RCC-ontvangst gevestigd is.
Druk geen enkele toets in de leermodus (± 3 minuten). Nadat de data van zowel binnen- als buitenshuis op de
display is verschenen, kunt u het buitenstation monteren en de tijd instellen (indien het station geen RCC-
signalen ontvangt). Zorg ervoor dat u, wanneer er geen temperatuur weergegeven wordt, de twee stations binnen
zendbereik opstelt. Controleer eventueel de batterijen. Hebt u per ongeluk op een toets gedrukt tijdens de
ontvangst van het temperatuursignaal, verwijder dan de batterijen en plaats deze opnieuw in het toestel na ± 10
seconden.
De tijd en de datum worden door een zeer precieze atomische klok gestuurd. Noteer dat, indien het station het
radiosignaal kan ontvangen, het naar een DCF radiosignaal zoekt en de manueel ingestelde tijd en datum
overschreven worden.
3. De stations monteren
a. Het basisstation
Open de voetjes achteraan het toestel en plaats het basisstation op een horizontaal oppervlak. U kunt het
station ook aan de muur monteren. Het is belangrijk dat u, alvorens beide stations monteert, de zendafstand in
het oog houdt.
b. Het buitenstation
Om een zo nauwkeurige temperatuurweergave te verkrijgen, monteert u
het buitenstation best niet in het directe zonlicht. De beste montageplaats
is een noordelijke muur. Obstakels zoals muren, beton en grote metalen
voorwerpen kunnen het signaal echter verstoren.
Monteer de montagebeugel aan de muur met behulp van de drie
schroeven. Glijd het station op de beugel zoals afgebeeld.

WS1170_V3 VELLEMAN
9
4. Omschrijving van de LCD
a. Een overzicht (zie fig.)
1. DST (Daylight Saving Time - zomertijd)
2. DCF77 radiosignaal
3. tijd
4. icoon radiogestuurde tijd
5. icoon alarm ingeschakeld
6. dag van de week / tijdszone
7. datum
8. vochtigheidsgraad binnenshuis
9. HI / LO alarm binnentemperatuur en vochtigheidsgraad
10.binnentemperatuur
11.temperatuureenheid
12.alarm ingeschakeld binnentemperatuur en vochtigheidsgraad
13.icoon signaalontvangst
14.MIN / MAX
15.temperatuur dauwpunt
16.vochtigheidsgraad buitentemperatuur
17.HI / LO alarm buitentemperatuur en vochtigheidsgraad
18.binnentemperatuur
19.buitentemperatuur
20.algemene buitentemperatuur
21.weersvoorspelling
22.weertendens
23.HI alarm atmosferische druk
24.absolute of relatieve atmosferische druk
25.LO alarm atmosferische druk
26.atmosferische druk met 24-uurhistogram
27.atmosferische druk
28.eenheid atmosferische druk
29.alarm atmosferische druk
b. Weericonen
De vier iconen (zonnig, gedeeltelijk betrokken,
betrokken en regen) geven de weerstoestand weer.
Deze iconen wijzigen volgens een verschil in
atmosferische druk.
c. Weersvoorspelling
De pijltjes tussen de weericonen geven de tendens van de atmosferische druk aan. Een daling of een stijging
van die druk voorspelt dus het weer. De pijltjes naar rechts geven een stijging van de
druk en een weersverbetering aan. Pijltjes naar links geven een daling van de druk en
een weersverslechtering aan.
De wijziging van de iconen geschiedt door een vergelijking van de relatieve
atmosferische druk met het drukverschil van de laatste 6 uren. Bij een verandering
van het weer zullen de pijltjes gedurende 3 uur knipperen. Wanneer er geen
weersverandering wordt voorspeld, worden de pijltjes normaal weergegeven.
zonnig
gedeeltelijk
betrokken
regen
betrokken

WS1170_V3 VELLEMAN
10
d. Stormvoorspelling
De drempel kan naar eigen keuze worden ingesteld van 5 ~ 9 hPa (standaard op
6 hPa). Wanneer de druk daalt beneden de ingestelde drempel binnen 3 uur, dan
zullen de regenicoon en de pijltjes gedurende 3 uur knipperen om aan te geven dat er
storm wordt voorspeld.
Nota in verband met de gevoeligheid van de weersvoorspelling
De drempel voor de atmosferische druk kan ingesteld worden van 2 ~ 4 hPa (standaard 3 hPa). Stel deze
drempel in op een hogere waarde daar waar de druk vaak verandert en instabiel is en omgekeerd.
5. Het weerstation programmeren
a. Quick display-modus
•Druk op SET in de normale weergavemodus.
oBuitentemperatuur / dauwpunt: druk op MIN / MAX of + om te schakelen tussen de buitentemperatuur
en het dauwpunt.
oAbsolute druk / relatieve druk: druk op MIN / MAX of + om te schakelen tussen de absolute en de
relatieve druk.
•Druk op SET om de instellingen te bevestigen en om de volgende insteloptie weer te geven. Druk op SET
om door de displayopties te scrollen en om naar de normale weergavemodus terug te keren.
b. Instelmodi
•Houd SET gedurende 3 seconden ingedrukt in de normale weergavemodus.
•Druk op SET om een insteloptie te selecteren: Formaat tijdszone – Formaat 12 / 24h – Manuele
tijdsinstelling (h / m) – Kalender (Y / M / D) – Temperatuureenheid (°C of °F) – Eenheid atmosferische druk
(hPa of inHg) – Instelling relatieve druk van 919.0 hPa ~ 1080.0 hPa (standaard 1013.5 hPa) – Instelling
drempel atmosferische druk (standaard 2 hPa) – Instelling drempel storm (standaard 4 hPa).
•Druk op + of MIN / MAX om de instellingen te wijzigen. Houd + gedurende 3 seconden ingedrukt om de
instelling snel te wijzigen.
•Druk op SNOOZE / LIGHT om naar de normale weergavemodus terug te keren.
OPMERKING: Wijzig eerst de eenheid en pas dan de waarde. De omzetting van een waarde naar een andere
eenheid brengt een nauwkeurigheidsverschil met zich mee.
c. Alarmmodi
•Druk op ALARM in de normale weergavemodus om de HI alarmmodus weer te geven.
•Druk opnieuw op ALARM om de LO alarmmodus weer te geven. Na de eerste druk op ALARM wordt de
weergave vernieuwd om de huidige HI en LO alarmwaarden weer te geven. De normale alarmwaarde
wordt enkel weergegeven voor de waarden die geactiveerd zijn. Alle andere waarden worden als - - - of - -
weergegeven.
•Druk op ALARM om naar de normale weergavemodus terug te keren.
•Druk op SET in de HI alarmmodus om volgende opties te selecteren: Tijd alarm (h / m) – HI alarm
vochtigheidsgraad binnenshuis – HI alarm binnentemperatuur – HI alarm vochtigheidsgraad buitenshuis –
HI alarm buitentemperatuur – HI alarm atmosferische druk.
•Druk op SET in de LO alarmmodus om volgende opties te selecteren: Tijd alarm (h / m) – LO alarm
vochtigheidsgraad binnenshuis – LO alarm binnentemperatuur – LO alarm vochtigheidsgraad buitenshuis –
LO alarm buitentemperatuur – LO alarm atmosferische druk.

WS1170_V3 VELLEMAN
11
•Druk op + of MIN / MAX in beide alarmmodi om de alarmwaarde te wijzigen. Houd + gedurende 3
secondes ingedrukt om de waarde snel te wijzigen. Druk op ALARM om het alarm in of uit te schakelen
(met een ingeschakeld alarm verschijnt de luidspreker op de LCD). Druk op SET om alle instellingen en
wijzigingen te bevestigen. Druk op SET om door de opties te scrollen en om naar de normale
weergavemodus terug te keren.
•Druk op SNOOZE / LIGHT om naar de normale weergavemodus terug te keren.
Een geactiveerd alarmsignaal uitschakelen
•Wanneer een bepaalde weersinstelling wordt getriggerd, zal het alarm gedurende 120 seconden klinken.
Druk op een willekeurige toets om dit alarm stil te leggen. Wordt het alarm na 10 minuten opnieuw
getriggerd, dan zal enkel het icoontje knipperen tot alle weersomstandigheden gestabiliseerd zijn. Deze
optie is nuttig om het herhaaldelijk activeren van eenzelfde waarde te vermijden.
•Het alarm wordt automatisch opnieuw geactiveerd wanneer de waarde onder de ingestelde
temperatuurwaarde komt of wanneer u een nieuwe waarde instelt.
Alarm voor de buitentemperatuur
Wanneer een buitenalarm getriggerd wordt, zal het icoontje op de
LCD knipperen evenals het HI / LO alarmicoontje. Voorbeeld: In
buitetemperatuurmodus zal het dauwpunticoontje samen met het
buitenalarm- en het dauwpunticoontje knippeen indien het
dauwpunt HI alarm getriggerd wordt.
d. MIN / MAX Mode
•Druk op MIN / MAX om de MAX-modus weer te geven. MAX
en de weergave van de maximumtemperatuur worden
weergegeven.
•Druk op MIN / MAX om de MIN-modus weer te geven. MIN en
de weergave van de minimumtemperatuur worden
weergegeven.
•Druk op MIN / MAX om naar de normale displayweergave terug te keren.
•In MAX-modus, druk op + om de volgende maximale waarden en hum tijd en datum weer te geven:
maximale vochtigheid binnenshuis – maximale binnentemperatuur – maximale vochtigheid buitenshuis –
maximale buitentemperatuur – maximale atmosferische druk.
•In MIN-modus, druk op + om de volgende maximale waarden en hum tijd en datum weer te geven:
minimale vochtigheid binnenshuis – minimale binnentemperatuur – minimale vochtigheid buitenshuis –
minimale buitentemperatuur – minimale atmosferische druk.
•In MIN- of MAX-modus, houd SET gedurende 2 seconden ingedrukt om respectievelijk de waarde, de tijd
en de datum weer te geven.
•Druk op SNOOZE / LIGHT om naar de normale displayweergave terug te keren.
6. Problemen en oplossingen
Probleem Mogelijke oorzaak Oplossing
Ontvangstprobleem •Afstand tussen twee stations is te groot
•Isolerend materiaal tussen twee stations
(dikke muur, staal…)
•Interferentie van andere bronnen
•Verkort de afstand tussen de twee
stations
•Kies een andere montageplaats
•Schakel de interferentie uit
Data op de LCD is niet
leesbaar •Geen dataontvangst
•Zwakke batterijen •Kies een andere montageplaats •Vervang de batterijen
Foute data •Zwakke batterijen
•Verkeerde instelling •Vervang de batterijen •Herprogrammeer het station
Temperatuurweergave
HI alarm dauwpunt ingeschakeld

WS1170_V3 VELLEMAN
12
7. Technische specificaties
Basisstation
Temperatuurbereik 0°C ~ +60°C (OFL wordt afgebeeld wanneer buiten bereik)
Nauwkeurigheid 0.1°C
Relatieve vochtigheidgraad 1% ~ 99%
Nauwkeurigheid 1%
Atmosferische druk 919 hPa ~ 1080 hPa
Nauwkeurigheid / Precisie 0.1 hPa / 1.5 hPa
Alarmduur 120 sec
Buitenstation
Bereik in open veld max. 100m
Frequentie 433MHz
Temperatuurbereik -40°C ~ +65°C (OFL wordt afgebeeld wanneer buiten bereik)
Nauwkeurigheid 0.1°C
Relatieve vochtigheidgraad 20% ~ 95%
Nauwkeurigheid vochtigheid +/- 5% onder 0°C ~ 45°C
Voeding
Basisstation 3 x 1.5V AA alkalinebatterijen (niet meegelev) voor een levensduur van
6 maand
Buitenstation 2 x 1.5V AAA alkalinebatterijen (niet meegelev.) voor een levensduur
van 12 maand
Voor meer informatie omtrent dit product, zie www.velleman.eu.
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
WS1170 – STATION MÉTÉO SANS FIL
1. Introduction et caractéristiques
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer
l'environnement.
Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux
non sujets au tri sélectif ; une déchèterie traitera l’appareil en question.
Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local.
Il convient de respecter la réglementation locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! La WS1170 est une station météo sans fil avec horloge DCF et capteur
extérieur. Lire la présente notice attentivement avant la mise en service de l’appareil. Si l’appareil a été endommagé
pendant le transport, ne pas l’installer et consulter votre revendeur. La garantie ne s’applique pas aux dommages
survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les
problèmes et les défauts qui en résultent. Contenu : 1 station de base, 1 capteur extérieur et cette notice.

WS1170_V3 VELLEMAN
13
2. Montage de la station météo
•Ouvrir le compartiment à piles de la station extérieure et insérer 2 piles alcalines type R03. Respecter la
polarité.
•Ouvrir le compartiment à piles de la station intérieure et insérer 3 piles alcalines type R6. Respecter la polarité.
•Patienter ± 3 minutes jusqu’à ce que la température s’affiche à l’écran. Ne pas enfoncer de touche avant
que la station ait reçu de données.
•Monter les deux unités (voir « 3. Montage des unités ») à une distance suffisamment grande pour que la
station puisse recevoir le signal du capteur.
À chaque branchement de la station extérieure (après p.ex. un remplacement des piles), la station émettra un
code de sécurité aléatoire. Pour que la station de base puisse recevoir les données, ce code doit être
synchronisé. Il faut donc également brancher la station de base lors du remplacement des piles de la station
extérieure.
Lors du branchement vous entendrez un bip sonore. Tous les symboles s’allumeront pendant 3 secondes. La
station accède au mode d’apprentissage. Ensuite, la station amorce la réception DCF et RCC pendant une
dizaine de minutes. La station ne pourra pas recevoir de données pendant ces 10 minutes. Si le signal RCC est
introuvable après 1 minute, la station interrompt la recherche du signal et la résumera toutes les deux heures
jusqu’à ce que le signal soit intercepté.
Ne pas enfoncer de touches pendant la période d’apprentissage (± 3 minutes). Après l’affichage des
données sur les deux stations, il est possible de passer au montage du capteur et au paramétrage de l’heure (au
cas où le signal RCC n’est pas disponible). Veiller à monter les deux unités à une distance où la transmission soit
possible ou contrôler les piles si la température ne s’affiche pas. Si vous avez enfoncé une touche lors de la
période d’apprentissage, retirer et réinstaller les piles après ± 10 secondes.
L’heure et la date sont fournies par une horloge atomique très précise. Notez que, dès que la réception est
possible, la station météo balaye et cherche le signal radio DCF, et écrasera l’heure et la date préalablement
configurée.
3. Montage des unités
a. La station de base
Placer la station de base sur une surface plate et déployer le pied à l’arrière de l’appareil. L’unité peut être
montée au mur. Il est cependant important de vérifier si la station est en grade de recevoir le signal avant le
montage.
b. La station extérieure
Pour une reproduction réelle de la température, éviter d’exposer le capteur
aux rayons directs du soleil. Nous vous conseillons de monter le capteur
sur un mur exposé au nord. Des obstacles comme p.ex. des murs, du
béton ou des objets métalliques peuvent réduire la portée du signal.
Pour le montage mural, fixer le support au mur à l’aide des 3 vis. Fixer
l’unité au support comme illustré.

WS1170_V3 VELLEMAN
14
4. Description de l’écran à cristaux liquides
a. Un aperçu (voir ill.)
1. DST (Daylight Saving Time – heure d’été)
2. signal radio DCF77
3. heure
4. icône heure radiographique
5. icône de l’alarme
6. jour de la semaine / zone d’horaire
7. date
8. taux d’humidité intérieure
9. alarme HI / LO de la température et de l’humidité intérieures
10.température intérieure
11.unité de température
12.alarme température intérieure et humidité activée
13.signal de transmission du capteur
14.MIN / MAX
15.température du point de rosée
16.taux d’humidité extérieure
17.alarme HI / LO de la température et de l’humidité extérieures
18.unité de température
19.température extérieure
20.alarme extérieure
21.prévisions météo
22.tendance météo
23.alarme HI de la pression
24.sélection de la pression atmosphérique relative ou absolue
25.alarme LO de la pression
26.pression atmosphérique avec histogramme 24 heures
27.pression atmosphérique
28.unité pression atmosphérique
29.alarme pression atmosphérique
b. Les icônes météorologiques
Les 4 icônes (ensoleillé, partiellement nuageux,
nuageux, pluvieux) vous indiquent le temps. Ces icônes se basent sur la pression atmosphérique.
c. Les icônes de prévision météorologique
Les flèches situées entre les icônes météorologiques indiquent la tendance de la pression atmosphérique (une
diminution ou une augmentation).
Les flèches pointées vers la droite indiquent une augmentation de la pression et une
amélioration météorologique. Les flèches pointées vers la gauche indiquent une
diminution de la pression et une dégradation météorologique.
Les icônes se modifient d’après la relation entre la pression relative actuelle et la
tendance de la pression des 6 dernières heures. Si un changement de la météo est
prévu, les flèches clignoteront pendant 3 heures. Ensuite, les flèches s’afficheront de
manière fixe, indiquant une stabilité de la météo.
ensoleillé
par
tiellement
nuageux
pluvieux
nuageux

WS1170_V3 VELLEMAN
15
d. L’icône prévoyant une tempête
Le seuil peut être configuré à votre gré de 5 ~ 9 hPa (6 hPa par défaut). Si la valeur
de la pression dépasse le seuil dans les 3 heures, la station affichera l’icône « temps
pluvieux » et les flèches pointées vers la gauche clignoteront pendant 3 heures.
Remarque concernant le paramétrage du seuil de sensibilité
Le seuil de sensibilité de la pression atmosphérique peut être configuré de 2 ~ 4 hPa (3 hPa par défaut). Veiller à
entrer une valeur supérieure dans un climat où la pression est instable. Contrairement, entrer une valeur
inférieure dans un climat où la pression est plus stable.
5. Paramétrage de la station météo
a. Mode d’affichage rapide
•En mode d’affichage normal, enfoncer SET.
oTempérature extérieure / Point de rosée : enfoncer MIN / MAX ou + pour commuter entre la
température extérieure et le point de rosée.
oPression absolue / Pression relative : enfoncer MIN / MAX ou + pour commuter entre la pression
absolue ou relative.
•Enfoncer SET pour confirmer votre sélection et pour accéder au prochain niveau de paramétrage.
Enfoncer SET pour défiler le mode d’affichage et pour revenir au mode d’affichage normal.
b. Modes de paramétrage
•En mode d’affichage normal, maintenir SET enfoncé pendant 3 secondes.
•Enfoncer SET pour sélectionner un paramétrage : Format de la zone d’horaire – Format 12 / 24h –
Paramétrage de l’heure manuel (h / m) – Calendrier (A / M / J) – Unité de température (°C ou °F) – Unité
de la pression atmosphérique (hPa ou inHg) – Paramétrage de la pression relative de
919.0 hPa ~ 1080.0 hPa (1013.5 hPa par défaut) – Paramétrage du seuil de la pression atmosphérique
(2 hPa par défaut) – Paramétrage du seuil de la tempête (4 hPa par défaut).
•Enfoncer + ou MIN / MAX pour modifier les paramétrages. Maintenir + enfoncé pendant 3 secondes pour
modifier rapidement.
•Enfoncer SNOOZE / LIGHT pour revenir au mode d’affichage normal.
REMARQUE : Modifier d’abord l’unité avant de modifier le paramétrage pour éviter une erreur de conversion.
c. Modes d’alarme
•En mode d’affichage normal, enfoncer ALARM pour accéder au mode d’alarme HI.
•Renfoncer ALARM pour accéder au mode d’alarme LO. Après la première pression l’afficheur sera
rafraîchit et les valeurs actuelles d’alarme HI et LO seront affichées. La valeur d’alarme normale ne sera
affichée que pour les valeurs déjà activées. Les autres valeurs seront affichées comme - - - ou - -.
•Enfoncer ALARM pour revenir au mode d’affichage normal.
•En mode d’alarme HI, enfoncer SET pour sélectionner les modes suivants : Alarme avec heure (h / m) –
Alarme HI humidité intérieure – Alarme HI température intérieure – Alarme HI humidité extérieure – Alarme
HI température extérieure – Alarme HI de la pression.
•En mode d’alarme LO, enfoncer SET pour sélectionner les modes suivants : Alarme avec heure (h / m) –
Alarme LO humidité intérieure – Alarme LO température intérieure – Alarme LO humidité extérieure –
Alarme LO température extérieure – Alarme LO de la pression.
•Dans les deux modes, enfoncer + ou MIN / MAX pour modifier la valeur de l’alarme. Maintenir + enfoncé
pendant 3 secondes pour modifier la valeur rapidement. Enfoncer ALARM pour (dés)armer l’alarme (un

WS1170_V3 VELLEMAN
16
haut-parleur s’affiche lorsque l’alarme est armée). Enfoncer SET pour confirmer les paramétrages.
Enfoncer SET pour défiler les options de paramétrage et pour revenir au mode d’affichage normal.
•Enfoncer SNOOZE / LIGHT pour revenir au mode d’affichage normal.
Désarmement de l’alarme de température
•Une alarme active retentira et clignotera pendant 120 secondes. Enfoncer une touche pour assourdir la
sonnerie. Si l’alarme est déclenchée dans les dix minutes qui suivent, elle ne retentira plus mais clignotera
jusqu’à ce que les conditions se stabilisent. Cette fonction est très utile et évite l’armement à répétition.
•L’alarme sera automatiquement réactivée lorsque a valeur descend en-dessous de la valeur de
paramétrage ou lorsque vous insérer une nouvelle valeur.
L’alarme de la météo extérieure
Une alarme amorcée sera indiquée par un clignotement sur
l’afficheur. L’icône de l’alarme générale et l’icône HI / LO
clignoteront également. Exemple : En mode de température
extérieure, l’icône du point de rosée clignotera, tout comme les
icônes de l’alarme extérieure et l’alarme HI, lorsque l’alarme HI du
point de rosée est amorcée.
d. Mode MIN / MAX
•Enfoncer MIN / MAX pour accéder au mode MAX. MAX et la
valeur maximale seront affichés.
•Enfoncer MIN / MAX pour accéder au mode MIN. MIN et la
valeur minimale seront affichés.
•Enfoncer MIN / MAX pour revenir au mode d’affichage normal.
•En mode MAX, enfoncer + pour afficher les valeurs maximales avec leur heure et date : Humidité intérieure
maximale – Température intérieure maximale – Humidité extérieure maximale – Température extérieure
maximale – Pression maximale.
•En mode MIN, enfoncer + pour afficher les valeurs maximales avec leur heure et date : Humidité intérieure
minimale – Température intérieure minimale – Humidité extérieure minimale – Température extérieure
minimale – Pression minimale.
•En mode MIN ou MAX, maintenir SET enfoncé pendant 2 secondes pour réinitialiser la valeur respective,
l’heure et la date.
•Enfoncer SNOOZE / LIGHT pour revenir au mode d’affichage normal.
6. Problèmes et solutions
Problème Cause possible Solution
Problème de
transmission •Distance trop grande entre deux unités
•Matériau isolant entre les deux unités (mur
épais, acier…)
•Interférence d’une autre source
•Réduire la distance
•Changer l’endroit de montage
•Éliminer les sources d’interférence
Données illisibles •Pas de réception de données
•Piles faibles •Changer l’endroit de montage •Remplacer les piles
Données incorrectes •Piles faibles
•Paramétrage incorrect •Remplacer les piles •Reprogrammer la station météo
Mode d’affichage de la t
emp
é
rature
Alarme HI point de rosée activée

WS1170_V3 VELLEMAN
17
7. Spécifications techniques
Station intérieure
Plage de température 0°C ~ +60°C (OFL s’affiche si hors plage)
Résolution 0.1°C
Taux d’humidité relative 1% ~ 99%
Résolution 1%
Pression atmosphérique 919 hPa ~ 1080 hPa
Résolution / Précision 0.1 hPa / 1.5 hPa
Durée de l’alarme 120 sec
Station extérieure
Portée de transmission en terrain ouvert max. 100m
Fréquence 433MHz
Plage de température -40°C ~ +65°C (OFL s’affiche si hors plage)
Résolution 0.1°C
Taux d’humidité relative 20% ~ 95%
Précision taux d’humidité +/- 5% sous 0°C ~ 45°C
Alimentation
Station intérieure 3 piles alcalines 1.5V type R6 (non incl.) pour une durée de vie 6 mois
Station extérieure 2 piles alcalines 1.5V type R03 (non incl.) pour une durée de vie 12 mois
Pour plus d’information concernant cet article, visitez notre site web www.velleman.eu.
Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
WS1170 – ESTACIÓN METEOROLÓGICA INALÁMBRICA
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el
medio ambiente.
No tire este aparato (ni las pilas eventuales) en la basura doméstica; debe ir a una empresa especializada
en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.
Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por haber comprado la WS1170! Es una estación meteorológica con reloj DCF y sensor exterior. Lea
cuidadosamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte
no lo instale y póngase en contacto con su distribuidor. Daños causados por descuido de las instrucciones de
seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño ni de otros
problemas resultantes. Incluye: 1 estación meteorológica, 1 sensor exterior y este manual del usuario.

WS1170_V3 VELLEMAN
18
2. Montar la estación meteorológica
•Abra el compartimiento de pilas del sensor exterior e introduzca 2 pilas alcalinas AAA. Respete la polaridad.
•Abra el compartimiento de pilas de la estación meteorológica e introduzca 3 pilas alcalinas AA. Respete la
polaridad.
•Espere ± 3 minutos hasta que la temperatura se visualice en la pantalla. No pulse ningún botón antes de
que la estación haya recibido los datos.
•Monte ambos aparatos (véase « 3. Montar los aparatos ») a una distancia donde la estación pueda recibir la
señal del sensor.
Cada vez que conecta el sensor exterior (después de p.ej. haber reemplazado las pilas), la estación emitirá un
código de seguridad aleatoria. Para que la estación meteorológica pueda recibir los datos, sincronice este código.
Por tanto, vuelva a conectar la estación meteorológica después de haber reemplazado las pilas del sensor
exterior.
Al conectar la estación meteorológica oirá un beep sonoro y todos los símbolos se iluminarán durante 3 segundos.
La estación entra en el modo de aprendizaje. Luego, la estación conmuta a la recepción remota de la hora DCF y
RCC durante unos 10 minutos. Durante este período (unos 10 minutos) la estación no podrá recibir datos. Si no
se encuentra la señal RCC después de 1 minuto, la estación interrumpe la búsqueda y volverá a intentar cada
dos horas hasta que la reciba.
No pulse ningún botón durante el período de aprendizaje (± 3 minutos). Después de que se hayan
visualizado los datos en ambos aparatos, puede montar el sensor y ajustar la hora (si la estación no recibe la
señal RCC). Asegúrese de que monte ambos aparatos dentro del rango de transmisión o controle las pilas si la
temperatura no se visualiza. Si ha pulsado una tecla durante el modo de aprendizaje, saque las pilas y vuelva a
introducirlas después de ± 10 segundos.
La hora y la fecha se controlan por un reloj atómico muy preciso. Tenga en cuenta que la estación buscará la
señal de radio DCF y sobre-escribirá la hora y la fecha introducidas manualmente en cuanto sea posible la
recepción.
3. Montar los aparatos
a. La estación meteorológica
Ponga la estación meteorológica en una superficie plana y despliegue el pie de la parte trasera del aparato.
También es posible fijar el aparato a la pared. Por consiguiente, es muy importante controlar si la estación
puede recibir la señal antes de montarla.
b. El sensor exterior
Para una reproducción real de la temperatura, no exponga el sensor a los
rayos directos del sol. Monte el sensor en una pared expuesta al norte.
Obstáculos como p.ej. paredes, hormigón u objetos metálicos pueden
reducir el alcance de la señal.
Para el montaje mural, fije el soporte a la pared con los 3 tornillos. Fije el
sensor al soporte (véase figura).
4. Descripción de la pantalla LCD
a. Resumen (véase fig.)
1. DST (Daylight Saving Time – horario de verano)
2. señal de radio DCF77
3. hora
4. icono hora radiocontrolada

WS1170_V3 VELLEMAN
19
5. icono alarma activada
6. día de la semana / huso horario
7. fecha
8. humedad interior
9. alarma HI / LO de la temperatura interior y humedad
10.temperatura interior
11.unidad de temperatura
12.alarma temperatura interior y humedad activada
13.señal de transmisión del sensor
14.MIN / MAX
15.temperatura del punto de rocío
16.humedad exterior
17.alarma HI / LO de la temperatura exterior y humedad
18.unidad de temperatura
19.temperatura exterior
20.alarma exterior
21.previsiones meteorológicas
22.tendencia del tiempo
23.alarma HI de la presión
24.selección de la presión atmosférica relativa
25.alarma LO de la presión
26.presión atmosférica con histograma de 24 horas
27.presión atmosférica
28.unidad presión atmosférica
29.alarma presión atmosférica
b. Los iconos meteorológicos
Los 4 iconos (soleado, ligeramente nublado, nublado,
lluvioso) visualizan el tiempo. Estos iconos se basan
en la presión atmosférica.
c. Los iconos de previsiones meteorológicas
Las flechas situadas entre los iconos meteorológicos indican la tendencia de la presión atmosférica (una
disminución o un aumento).
Las flechas apuntadas hacia la derecha indican un aumento de la presión y una
mejora meteorológica. Las flechas apuntadas hacia la izquierda indican una
disminución de la presión y una degradación meteorológica.
Los iconos se modifican según la relación entre la presión relativa actual y la
tendencia de la presión de las últimas 6 horas. Si un cambio del tiempo está previsto,
las flechas parpadearán durante 3 horas. Luego, las flechas se visualizarán de
manera fija, si no se predice un cambio del tiempo.
d. El icono para la predicción de tormenta
Ajuste el umbral a su antojo de 5 ~ 9 hPa (6 hPa por defecto). Si el valor de la presión
sobrepasa el umbral dentro de las 3 horas, la estación meteorológica visualizará el
icono « tiempo lluvioso » y las flechas apuntadas hacia la izquierda parpadearán
durante 3 horas.
soleado
ligeramente
nublado
lluvioso
nublado

WS1170_V3 VELLEMAN
20
Nota sobre el ajuste del umbral de sensibilidad
Es posible ajustar el umbral de sensibilidad de la presión de 2 ~ 4 hPa (3 hPa por defecto). Asegúrese de que
entre un valor superior si vive en un lugar donde la presión sea inestable. Inversamente, introduzca un valor
inferior si vive en un lugar donde la presión sea más estable.
5. Ajustar la estación meteorológica
a. Modo de visualización rápida
•En el modo de visualización normal, pulse SET.
oTemperatura exterior / Punto de rocío: pulse MIN / MAX o + para conmutar entre la temperatura exterior
y el punto de rocío.
oPresión absoluta / Presión relativa: pulse MIN / MAX o + para conmutar entre la presión absoluta o la
presión relativa.
•Pulse SET para confirmar su elección y para visualizar el siguiente ajuste. Pulse SET para desplazarse por
los ajustes y para volver al modo de visualización normal.
b. Modos de ajuste
•En el modo de visualización normal, mantenga pulsado SET durante 3 segundos.
•Pulse SET para seleccionar un ajuste: Formato del huso horario – Formato 12 / 24h – Ajuste de la hora
manual (h / m) – Calendario (A / M / J) – Unidad de temperatura (°C o °F) – Unidad de la presión
atmosférica (hPa o inHg) – Ajuste de la presión relativa de 919.0 hPa ~ 1080.0 hPa (1013.5 hPa por
defecto) – Ajuste del umbral de la presión atmosférica (2 hPa por defecto) – Ajuste del umbral de la
tormenta (4 hPa por defecto).
•Pulse + o MIN / MAX para modificar los ajustes. Mantenga pulsado + durante 3 segundos para modificar el
ajuste rápidamente.
•Pulse SNOOZE / LIGHT para volver al modo de visualización normal.
NOTA: modifique la unidad antes de modificar el valor para evitar un error de conversión.
c. Modos de alarma
•En el modo de visualización normal, pulse ALARM para entrar en el modo de alarma HI.
•Vuelva a pulsar ALARM para entrar en el modo de alarma LO. Después de la primera presión en ALARM
la pantalla se actualizará y los valores actuales de alarma HI y LO se visualizarán. El valor de alarma
normal sólo se visualizará para los valores activados. Los otros valores se visualizarán como - - - o - -.
•Pulse ALARM para volver al modo de visualización normal.
•En el modo de alarma HI, pulse SET para seleccionar los modos siguientes: Alarma con hora (h / m) –
Alarma HI humedad interior – Alarma HI temperatura interior – Alarma HI humedad exterior – Alarma HI
temperatura exterior – Alarma HI de la presión.
•En el modo de alarma LO, pulse SET para seleccionar los modos siguientes: Alarma con hora (h / m) –
Alarma LO humedad interior – Alarma LO temperatura interior – Alarma LO humedad exterior – Alarma LO
temperatura exterior – Alarma LO de la presión.
•En los dos modos, pulse + o MIN / MAX para modificar el valor de la alarma. Mantenga pulsado + durante
3 segundos para modificar el valor rápidamente. Pulse ALARM para (des)activar la alarma (un altavoz se
visualiza si la alarma está activada). Pulse SET para confirmar los ajustes. Pulse SET desplazarse por los
ajustes et y para volver al modo de visualización normal.
•Pulse SNOOZE / LIGHT para volver al modo de visualización normal.
