Veris Premier User manual

Multimedia Station Premier
Installation Guide
Installation CD
CD d’installation
Installations-CD
CD di installazione
CD de instalación
インストレーションCD
安装光碟
Installation Guide
Guide d’installation
Installationsanleitung
Guida di installazione
Guía de instalación
インストレーションガイド
安装指南
Mounting Screws
Vis de montage
Montageschrauben
Viti di montaggio
Tornillos de montaje
マウンティングスクリュー
托架螺丝
Internal USB cable
Câble USB interne
Internes USB-Kabel
Cavo USB interno
Cable USB interno
内蔵USBケーブル
内接USB线
RM200 Remote Control
and Battery
Pile et RM200 télécommande
RM200 Fernbedienung
und Batterie
Telecomando e batteria
di RM200
Mando a distancia RM200
y batería
RM200リモートコントローラー及
びバッテリー
RM200 遥控器和电池
Receiver
Récepteur
Empfänger
Ricevitore
Receptor
レシーバー
接收器
24-pin Power Adapter
Adaptateur d’alimentation à
24 broches
24-poliger Netzadapter
Adattatore di alimentazione a
24 pin
Adaptador de suministro de
24 clavijas
24ピンパワーアダプター
24-pin电源转接器
(2) AAA
RM200

• English ----------------------------- 1
• Français --------------------------- 6
• Deutsch ------------------------- 11
• Italiano --------------------------- 16
• Español -------------------------- 21
• --------------------------- 26
• --------------------------- 31
Table of Contents
Table des matières / Inhaltsverzeichnis
Indice / Índice / /
目录
中文

1
Multimedia Station Premier
1. The Multimedia Station Premier consists of two parts, the remote
control and an internal receiver. Install the internal receiver into
two adjoining 5.25” drive bays.
1. Turn OFF your PC and disconnect the AC power cable before
installing any hardware
2. A 24-pin power adapter comes with the Premier. Connect the
adapter to the power supply 24-pin ATX power connector
and connect the other end of the adapter to the motherboard.
3. Remove the front cover from two 5.25” external drive bays.

2

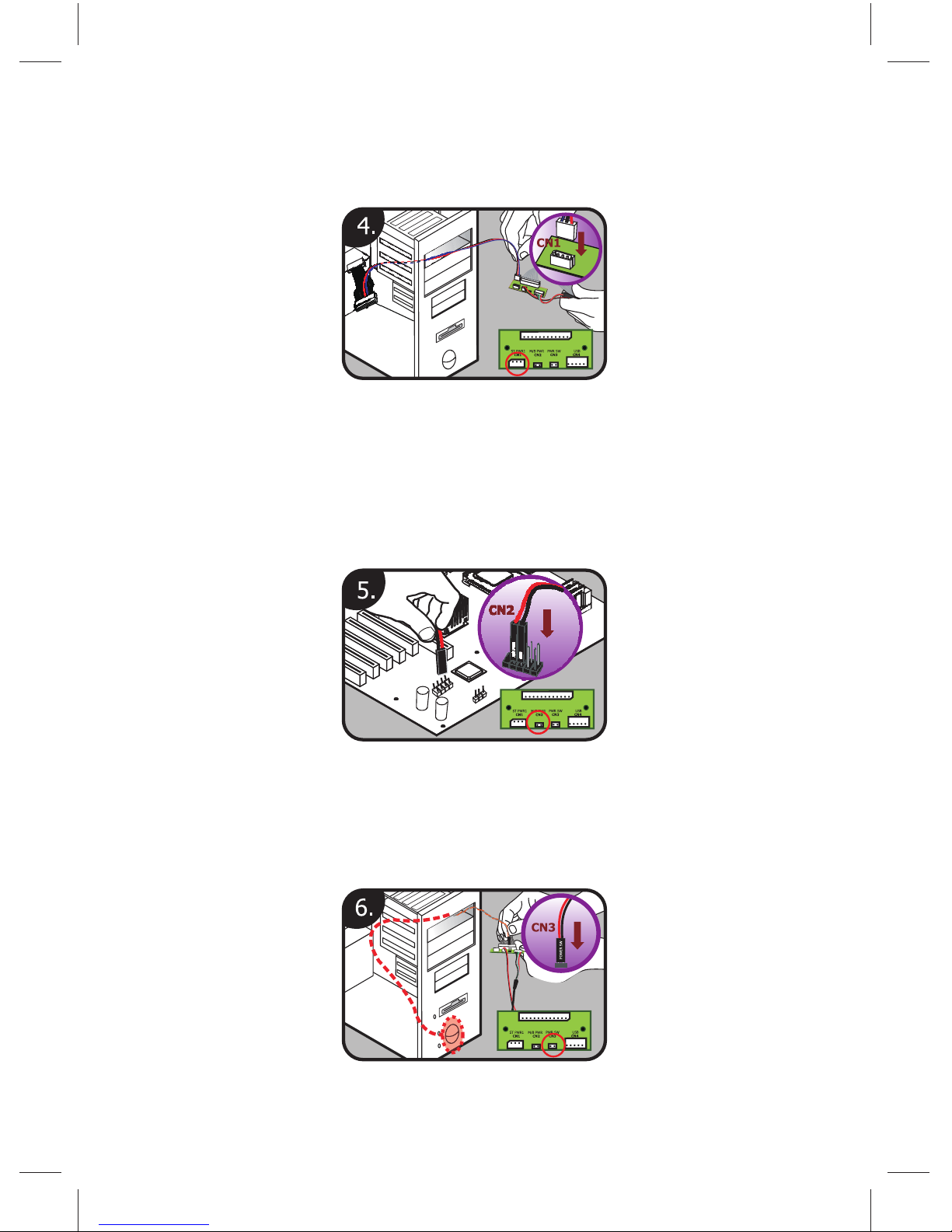

4. Connect the 3pin standby power cable from the 24-pin
power adapter to CN1 of the internal receiver. This connector is
shaped so that it only fits one direction.
5. Connect the wires from CN2 to the power switch (usually
labeled PWR SW) connector on the motherboard. You may
need to refer to the motherboard manual to determine the
correct location. Polarity (positive and negative) does not
matter for switches.
6. Connect the cable from the PC power switch (usually labeled
POWER SW) to CN3 of the internal receiver.

3

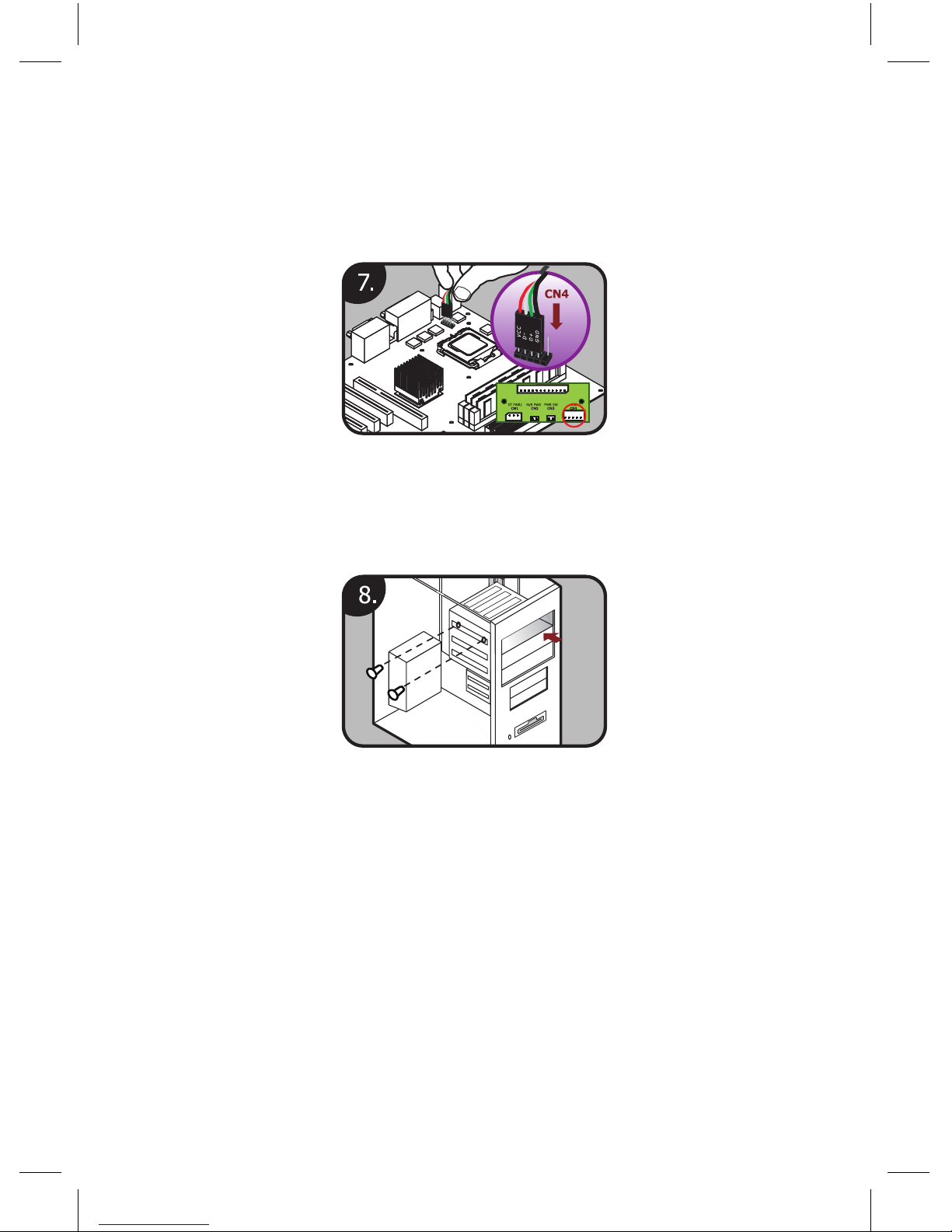

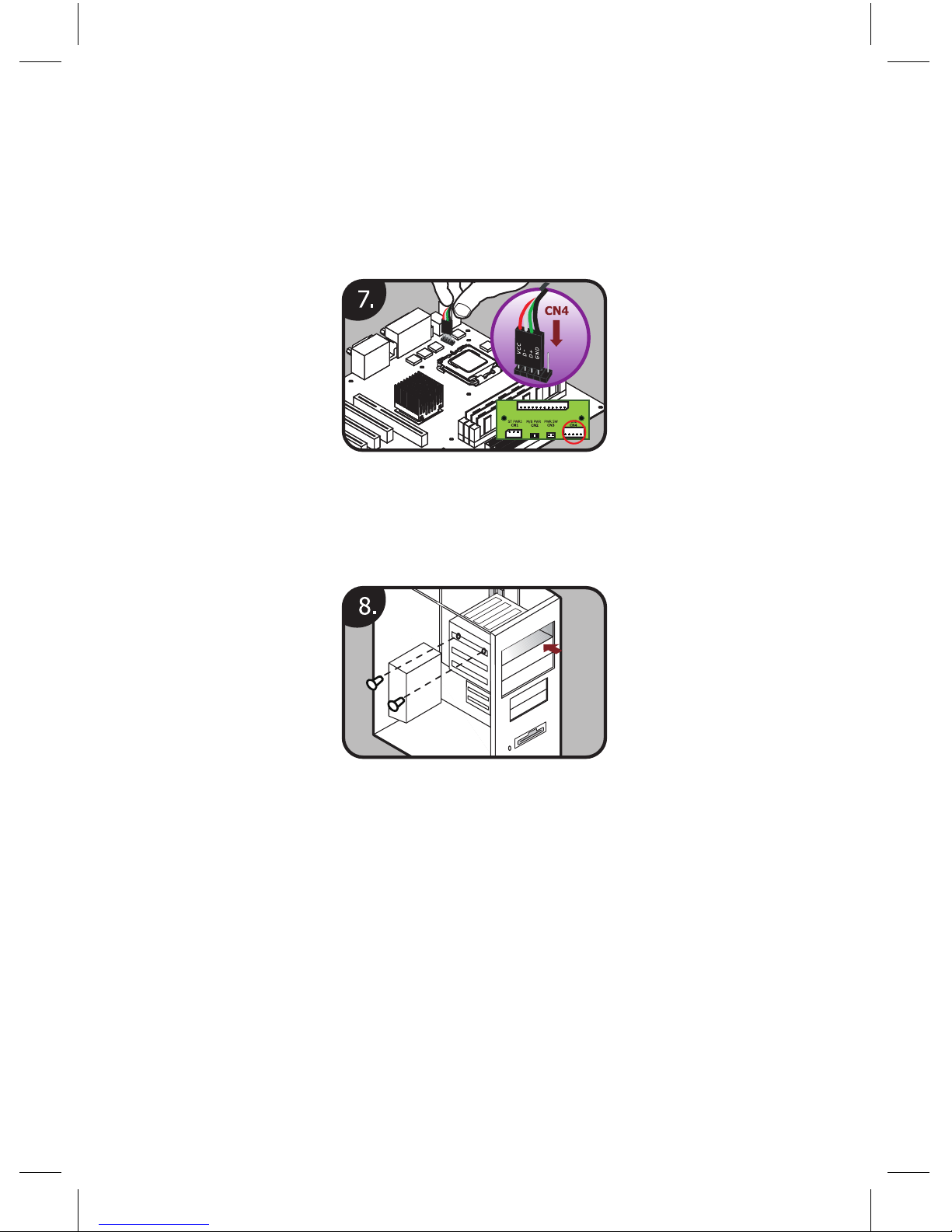

7. Connect the USB cable of CN4 to either a USB pin header on
the motherboard or an external USB port. If you use a mother-
board header, check the motherboard manual to make sure
you have the pinout correct. On the USB adapter cable, the
black wire is ground (–) and the red wire is power (+5V).
8. Insert the Multimedia Station Premier receiver into the external
5.25” drive bays and secure it with the supplied
mounting screws.
2. Software Installation
Please insert the installation CD and then install the iMEDIAN HD
software. If you see the “Auto Update” message after your installation,
please update to the newest version. After the installation, you may
need to tune the settings of your system for optimal performance.
Please visit www.soundgraph.com for more information on how to
install.

4
3. RM200 (IR Remote Control for PC)
1. Application Exit: Close the active window or close iMEDIAN
HD [ALT + F4]
2. Power: Turn the PC on/off
3. Record
4. Media Control Group 1: Play/
Pause/Stop/Open/Prev/Next/
Rew/F.Fwd
5. Mouse/Keyboard: Switch the
use of a PAD controller between
a mouse and a keyboard
6. Backspace: View previous
menu
7. Select/Space
8. PAD Controller: Mouse cursor
control & 4-way arrow keys
9. Windows Start
10. Windows Menu
11. Mouse left click
12. Mouse right click
13. ENTER
14. Esc
15. Open/Close: Open or close
DVD or CD-ROM tray
16. “go”: Starts iMEDIAN HD
application
17. Application Launcher: Run an
application
18. Task Switch: Switch between
running applications [ALT-TAB]
19. Mute
20. Timer: Use a timer to manage on/off and alarm schedule
21. VOL/CH: Change the volume and TV channel
22. Custom button group for user-customized commands
23. Media Control Button Group 2
12
4
5
7
8
10
12
13
15
16
18
20
21
22
23
3
6
9
11
14
17
19

5
4. iMEDIAN HD
1. Running iMEDIAN HD
Press the “go” button to launch iMEDIAN HD
2. Navigating iMEDIAN HD
Use the 4-way buttons to navigate iMEDIAN HD. Holding
the left and right buttons will take you to the “Home” and
“Menu” screens
3. Local Media
Users can easily enjoy music, videos, and pictures on their
PC with simple remote control. IMEDIAN HAD supports
every essential internal codec.
4. Network Media
Users can easily enjoy media files on other local PCs as well
as Internet radio.
5. CD/DVD
Users can easily listen to CDs or watch DVDs
6. TV
Users can watch and record digital/analog TV channels by
TV card on the PC.
7. Tasks
Users can check RSS news feeds, world city time and
weather, manage their files, set an alarm, and shut down
their system
8. Settings
Users can change and adjust settings such as GUI,
Media Playback features, and more

6
Multimedia Station Premier
1. Multimedia Station Premier se compose de deux éléments :
la télécommande et un récepteur interne. Installez le récepteur
interne dans deux baies de disque adjacentes de 5,25 pouces.

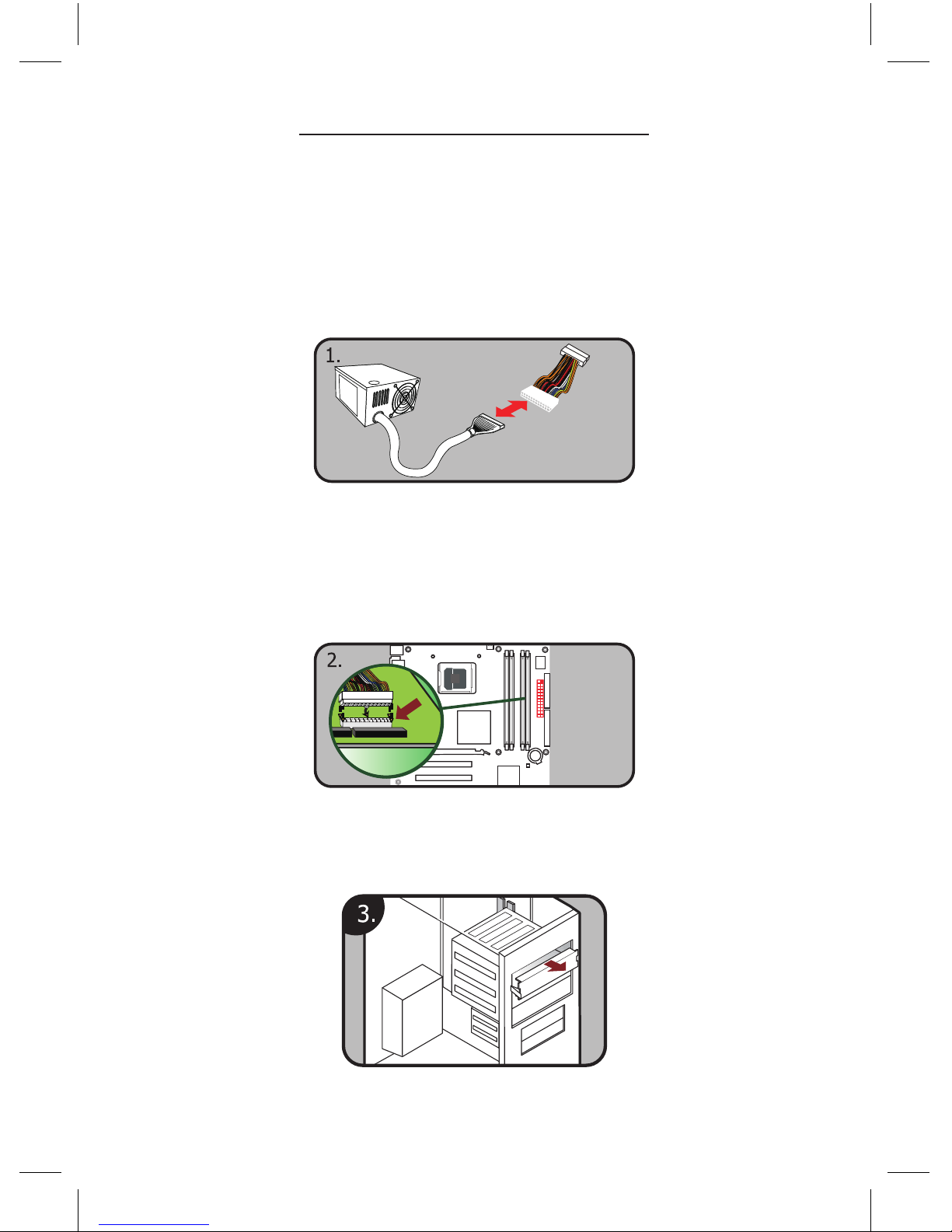

1. Mettez votre PC hors tension et débranchez le câble
d’alimentation secteur avant d’installer un composant
matériel quelconque.
2. Un adaptateur secteur à 24 broches est fourni avec Premier.
Branchez l’adaptateur sur le connecteur d’alimentation
ATX à 24 broches du bloc et branchez l’autre extrémité de
l’adaptateur sur la carte mère.
3. Enlevez le couvercle de façade des deux baies de disque
externes de 5,25 pouces.

7
4. Branchez le câble d’alimentation de réserve à 3 broches de
l’adaptateur à 24 broches sur CN1 sur le récepteur interne.
La forme de ce connecteur ne permet de le brancher que
dans un sens.
5. Branchez les fils de CN2 sur le connecteur de l’interrupteur
d’alimentation (en général libellé PWR SW) de la carte mère.
Vous devrez peut-être consulter le manuel de la carte-mère
pour trouver l’emplacement exact. La polarité (pôles positif
et négatif) est sans importance pour les interrupteurs.
6. Branchez le câble de l’interrupteur d’alimentation du PC (en
général libellé POWER SW) sur CN3 du récepteur interne.

8

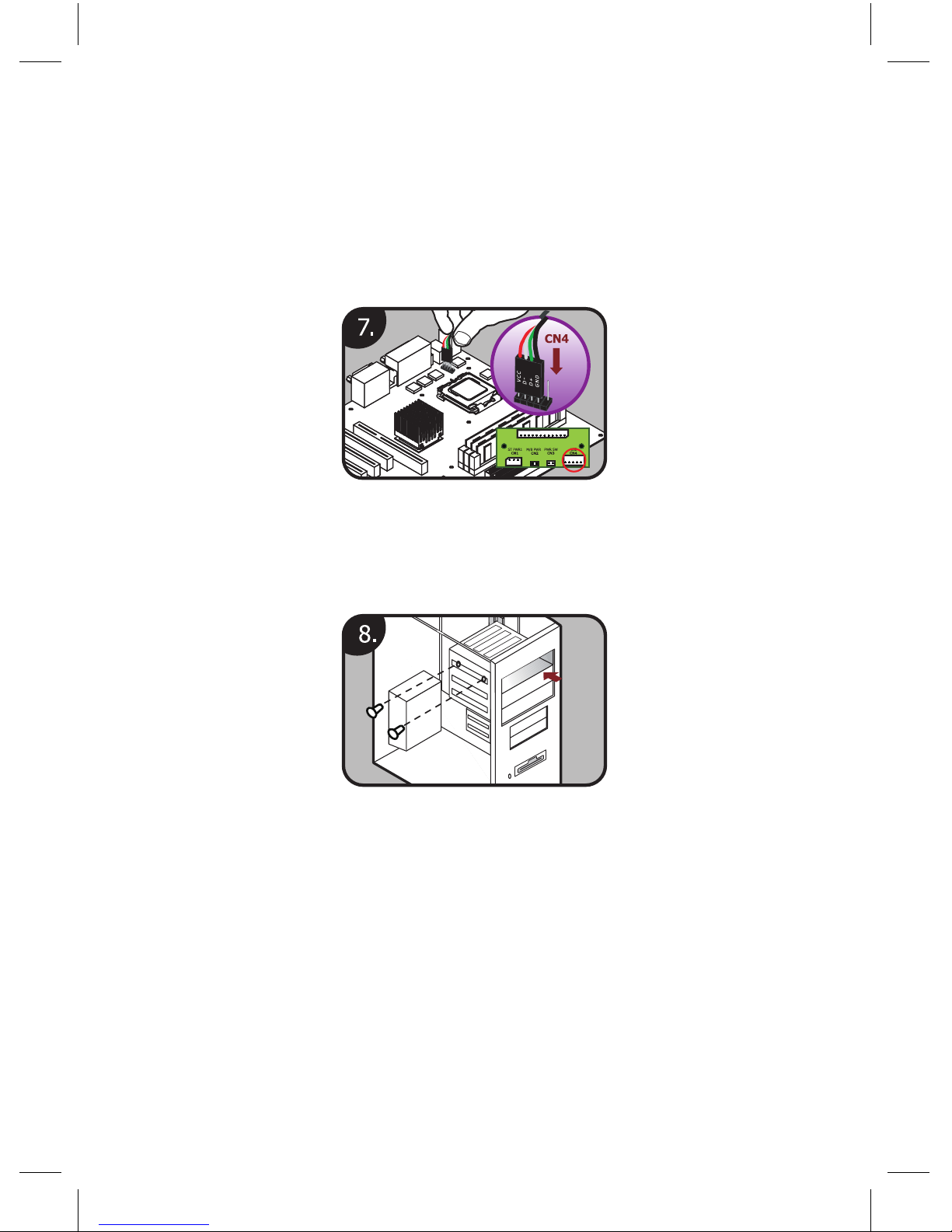

7. Branchez le câble USB de CN4 sur une barrette USB de
carte-mère ou à un port USB externe. Si vous utilisez une
barrette de contact de carte mère, consultez le manuel de
la carte mère pour vérifier que le brochage est juste. Sur le
câble de l’adaptateur USB, le fil noir correspond à la mise à
la terre (–) et le fil rouge à l’alimentation (+5V).
8. Insérez le récepteur Multimedia Station Premier dans les
baies de disque externes de 5,25 pouces et fixez-le avec les
vis de montage fournies.
2. Installation du logiciel
Insérez le CD d’installation, puis installer le logiciel iMEDIAN HD. Si
le message “Auto Update (Mise à jour automatique)” s’affiche après
l’installation, veuillez effectuer une mise à jour vers la version de
logiciel la plus récente. Après l’installation, vous devrez peut-être
effectuer le réglage des paramètres de votre système pour en
optimiser les performances.
Rendez-vous sur www.soundgraph.com pour plus d’informations sur
l’installation.

9
3. RM200 (télécommande à infrarouge pour PC)
1. Pour quitter l’application : fermez la fenêtre active ou le
logiciel iMEDIAN HD. [ALT+F4]
2. Marche/arrêt : met le PC sous/
hors tension
3. Enregistrement
4. Groupe de commandes multi-
média 1 : Lecture/Pause/Arrêt/
Ouverture/Précédent/Suivant/
Rembobinage/Avance rapide
5. Souris/Clavier : alternez
l’utilisation d’un contrôle du
pavé entre une souris et un clavier
6. Retour arrière : affiche le menu
précédent
7. Sélection/Espace
8. Contrôle du pavé : commande
du curseur de la souris et
touches fléchées à 4 directions
9. Menu Démarrer de Windows
10. Menu de Windows
11. Clic gauche de la souris
12. Clic droit de la souris
13. ENTRÉE
14. Échap
15. Ouvrir/Fermer : ouvrez ou
fermez le plateau de DVD ou de CD-ROM
16. “go” : lance l’application iMEDIAN HD
17. Lanceur d’application : exécutez une application
18. Basculement entre plusieurs tâches : passez d’application à
l’autre en cours d’exécution [ALT+TAB]
19. Coupure du son
20. Minuterie : permet de gérer la programmation des marches/
arrêts et de l’alarme
21. VOL/CANAL : règle le volume et la chaîne de télévision
22. Groupe de touches personnalisées réservées à des commandes
définies par l’utilisateur
23. Groupe de commandes multimédia 2
12
4
5
7
8
10
12
13
15
16
18
20
21
22
23
3
6
9
11
14
17
19

10
4. iMEDIAN HD
1. Exécution de iMEDIAN HD
Cliquez sur le bouton de lancement (go) pour lancer le
logiciel iMEDIAN HD
2. Navigation dans iMEDIAN HD
Utilisez les touches à quatre directions pour naviguer dans
iMEDIAN HD. Si vous maintenez les touches gauche et droite
enfoncées, les écrans d’accueil (Home) et Menu s’affichent
3. Fonctions multimédia locales
Possibilité d’écouter de la musique et de visualiser des
vidéos et des photos stockées sur un PC en se servant de la
télécommande. Le logiciel IMEDIAN HD prend en charge les
principaux codecs internes.
4. Fichiers multimédia disponibles via un réseau
Possibilité de consulter des fichiers multimédia stockés sur
d’autres PC locaux et d’écouter la radio sur Internet.
5. CD/DVD
Possibilité d’écouter des CD ou de regarder des DVD
6. TV
Possibilité de regarder et d’enregistrer des chaînes de
télévision analogiques et numériques en utilisant une carte
TV sur un PC.
7. Tâches
Possibilité de consulter les chaînes d’information RSS, de
vérifier l’heure et la météo à travers le monde, de gérer les
fichiers, de régler une alarme et d’arrêter le système.
8. Paramètres
Possibilité de modifier et de configurer des paramètres tels
que l’interface utilisateur et les fonctions de lecture multimédia.

11
Multimedia Station Premier
1. Die Multimedia Station Premier besteht aus Fernbedienung und
internem Empfänger. Installieren Sie den internen Empfänger in
zwei benachbarte 5,25”-Laufwerkeinschübe.
1. Bevor Sie neue Hardware installieren, schalten Sie den PC
AUS und trennen das Netzkabel von der Stromversorgung.
2. Die Station wird mit einem 24-poligen Netzadapter geliefert.
Verbinden Sie das eine Ende des Adapters mit dem
24-poligen ATX-Netzanschluss des Netzteils und das
andere mit dem Mainboard.
3. Entfernen Sie die vordere Abdeckungen von zwei externen
5,25”-Laufwerkeinschüben.

12
4. Verbinden Sie das 3-polige Standby-Netzkabel vom 24-poligen
Adapter mit CN1 des internen Empfängers. Der Stecker ist
so ausgelegt, dass er nur in einer Richtung passt.
5. Verbinden Sie die Kabel von CN2 mit dem Stecker für den
Netzschalter (üblicherweise mit PWR SW gekennzeichnet)
auf dem Mainboard. Konsultieren Sie dafür ggf. das
entsprechende Handbuch. Die Polarität (negativ oder
positiv) spielt hier keine Rolle.
6. Verbinden Sie das Kabel des PC-Netzschalters
(üblicherweise mit POWER SW gekennzeichnet) mit CN3
des internen Empfängers.

13
7. Verbinden Sie das USB-Kabel von CN4 mit einem USB-Pin-
Header auf dem Mainboard oder einem externen USB-
Anschluss. Wenn Sie sich für die erste Variante entscheiden,
prüfen Sie anhand des Mainboard-Handbuchs, ob Sie den
richtigen Pin gewählt haben. Der schwarze Draht am USB-
Adapterkabel führt Masse (–), der rote Strom (+5 V).
8. Schieben Sie den Empfänger der Multimedia Station Premier
in die externen 5,25”-Laufwerkeinschübe und befestigen Sie
ihn mit den mitgelieferten Schrauben.
2. Software-Installation
Legen Sie die Installations-CD ein und installieren Sie die iMEDIAN HD
Software. Wenn nach abgeschlossener Installation die Meldung “Auto
Update” angezeigt wird, aktualisieren Sie die Software auf die neueste
Version. Konfigurieren Sie nach der Installation ggf. Ihre Systemein-
stellungen, um eine optimale Performance
zu gewährleisten.
Unter www.soundgraph.com finden Sie weitere Infos zur Installation.

14
3. RM200 (IR-Fernbedienung für PC)
1. Anwendung beenden: aktives Fenster oder iMEDIAN HD
[ALT + F4] schließen
2. Netztaste: PC ein/aus
3. Aufzeichnen
4. Mediensteuerung Gruppe 1:
Wiedergabe/Pause/Stopp/
Öffnen/Zurück/Weiter/Rückl./
Schn.Vorl.
5. Maus/Tastatur: Umschalten
des PAD-Controllers zwischen
Maus und Tastatur
6. Rücktaste: vorheriges Menü
anzeigen
7. Auswahl/Leertaste
8. PAD-Controller: Mauscursor-
steuerung und 4-Wege-Pfeiltasten
9. Windows Start
10. Windows-Menü
11. Linksklick Maus
12. Rechtsklick Maus
13. EINGABE
14. Esc
15. Öffnen/Schließen: DVD/CD-
Schublade öffnen bzw. schließen
16. “go”: iMEDIAN HD
Anwendung starten
17. Application Launcher: Anwendung ausführen
18. Task-Umschaltung: zwischen ausgeführten Anwendungen
umschalten [ALT-TAB]
19. Stummtaste
20. Timer: Ein- und Ausschalten sowie Alarme einstellen
21. VOL/KN: Lautstärke regeln und TV-Kanal wechseln
22. Tastengruppe zur Definition durch den Benutzer
23. Mediensteuerung Gruppe 2
12
4
5
7
8
10
12
13
15
16
18
20
21
22
23
3
6
9
11
14
17
19

15
4. iMEDIAN HD
1. Ausführen von iMEDIAN HD
Drücken Sie die go-Taste, um iMEDIAN HD zu starten
2. Navigieren in iMEDIAN HD
Verwenden Sie dazu die 4-Wege-Taste. Halten Sie die rechte
und linke Taste gedrückt, um zu den Bildschirmen “Home”
und “Menu” zu gelangen.
3. Lokale Medien
Wiedergabe/Anzeige von Musik und Videos bzw. Bildern auf
dem PC per Fernbedienung. IMEDIAN HD unterstützt alle
benötigten internen Codecs.
4. Netzwerkmedien
Wiedergabe von Mediendateien auf anderen lokalen PCs und
Internetradio.
5. CD/DVD
Wiedergabe von CDs und DVDs
6. TV
Empfang von digitalen/analogen TV-Programmen auf dem PC
per TV-Karte
7. Andere Vorgänge
Empfang von RSS News Feeds, Abrufen von Weltzeiten oder
Wetterbericht, Verwalten von Dateien, Alarmfunktion und
Ausschalten des Systems
8. Einstellungen
Konfiguration von GUI, Funktionen zur Medienwiedergabe
und vielem mehr

16
Multimedia Station Premier
1. Multimedia Station Premier consiste di due parti: il telecomando e
un ricevitore interno. Installare il ricevitore interno in due guide di
fissaggio da 5,25” adiacenti.
1. Spegnere il PC e scollegare il cavo di alimentazione CA prima
di installare componenti hardware.
2. Premier viene fornito con un adattatore a 24 pin. Collegare
un’estremità dell’adattatore al connettore di alimentazione ATX
a 24 pin dell’alimentatore e l’altra estremità all’adattatore
della scheda madre.
3. Rimuovere la copertura delle due guide di fissaggio per unità
a disco esterna da 5,25”.

17
4. Collegare il cavo di alimentazione a 3 pin dall’adattatore di
alimentazione a 24 pin a CN1 nel ricevitore interno. La forma
di questo connettore ne consente il collegamento soltanto in
una direzione.
5. Collegare i fili da CN2 al connettore dell’interruttore di
alimentazione (contrassegnato in genere con PWR SW) nella
scheda madre. Può essere necessario consultare il manuale
della scheda madre per determinare la posizione corretta. La
polarità (positiva e negativa) non è importante per gli interruttori.
6. Collegare il cavo dall’interruttore di alimentazione del PC
(contrassegnato in genere con POWER SW) a CN3 nel
ricevitore interno.

18
7. Collegare il cavo USB di CN4 al connettore a pin USB nella
scheda madre o a una porta USB esterna. Se viene utilizzato
un collegamento interno della scheda madre, consultare il
manuale della scheda madre per accertarsi che la
disposizione dei pin sia corretta. Sul cavo dell’adattatore
USB, il filo nero corrisponde alla messa a terra (–) e il filo
rosso all’alimentazione (+5 V).
8. Inserire il ricevitore di Multimedia Station Premier nelle guide
di fissaggio per unità a disco esterna da 5,25” e fissarlo con
le viti di montaggio fornite in dotazione.
2. Installazione del software
Inserire il CD di installazione, quindi procedere all’installazione del
software iMEDIAN HD. Se viene visualizzato il messaggio
“Aggiornamento automatico” dopo l’installazione, eseguire
l’aggiornamento alla versione più recente del software. Al termine
dell’installazione, può essere necessario regolare le impostazioni del
sistema in modo da ottenere prestazioni ottimali.
Per maggiori informazioni sull’installazione, visitare
www.soundgraph.com
