Versatile Power BENCH XR Series User manual

i 35-000003-01 R4
BENCH XR Series
Programmable DC Power Supplies
User Manual

ii 35-000003-01 R4
1SAFETY SUMMARY
SAFETY SUMMARY
The following safety precautions apply to both operating and maintenance personnel and must
be observed during all phases of operation, service, and repair of this instrument. Before
applying power, follow the installation instructions and become familiar with the operating
instructions for this instrument.
Failure to comply with these precautions or with specific warnings elsewhere in this manual
violates safety standards of design, manufacture, and intended use of the instrument. Versatile
Power assumes no liability for a customer’s failure to comply with these requirements.
GROUND THE INSTRUMENT
To minimize shock hazard, the instrument chassis and cabinet must be connected to an
electrical ground. This instrument is grounded through the ground conductor of the supplied,
three-conductor AC power cable. The power cable must be plugged into an approved three-
conductor electrical outlet. Do not alter the ground connection. Without the protective ground
connection, all accessible conductive parts (including control knobs) can render an electric
shock. The power jack and mating plug of the provided power cable meet IEC safety
standards.
DO NOT OPERATE IN AN EXPLOSIVE ATMOSPHERE
Do not operate the instrument in the presence of flammable gases or fumes. Operation of any
electrical instrument in such an environment constitutes a definite safety hazard.
KEEP AWAY FROM LIVE CIRCUITS
Instrument covers must not be removed by operating personnel. Component replacement
must only be made by qualified maintenance personnel. Removal of the cover will void the
warranty. Under certain conditions, even with the power cable removed, dangerous voltages
may exist. To avoid injuries, always disconnect power and discharge circuits before touching
them.
DO NOT SERVICE OR ADJUST ALONE
Do not attempt any internal service. This unit contains no user serviceable components.
Removal of the cover will void the warranty.
DO NOT SUBSTITUTE PARTS OR MODIFY THE INSTRUMENT
Do not install substitute parts or perform any unauthorized modifications to this instrument.
Return the instrument to Versatile Power for service and repair to ensure that safety features
are maintained.

iii 35-000003-01 R4
RÉSUMÉ DES PRÉCAUTIONS DE SÉCURITÉ
Les précautions de sécurité suivantes s’appliquent au personnel en charge de la maintenance
et des opérations, et elles doivent être observées pendant toutes les phases d’utilisation, de
maintenance et de réparation de cet appareil. Avant de mettre l’appareil sous tension, suivez
les instructions relatives à l’installation et familiarisez-vous avec les instructions d’utilisation de
cet appareil.
Le non-respect de ces précautions de sécurité ou des avertissements spécifiques contenus
ailleurs dans le présent manuel constitue une violation des normes sécuritaires de conception,
de fabrication et d’utilisation prévue de cet appareil. Versatile Power décline toute
responsabilité au cas où un client ne respecte pas les présentes exigences.
MISE À LA TERRE DE L’APPAREIL
Afin de réduire les risques de choc électrique, le châssis et l’enveloppe de l’appareil doivent
être connectés à une mise à la terre électrique. L’appareil est mis à la terre à travers le
conducteur de terre du câble d’alimentation c.a. à trois fils fourni. Le câble d’alimentation doit
être branché dans une prise électrique à trois fils approuvée. Ne modifiez pas la connexion de
mise à la terre. En l’absence de la connexion de mise à la terre de protection, toutes les
parties conductrices accessibles (y compris les boutons de commande) peuvent produire un
choc électrique. La fiche d’alimentation et la contre-fiche du câble d’alimentation fourni sont
conformes aux normes de sécurité CEI.
NE PAS UTILISER L’APPAREIL DANS UNE ATMOSPHÈRE EXPLOSIVE
N’utilisez pas l’appareil en présence de gaz ou fumées inflammables. L’utilisation d’un
appareil électrique dans un tel environnement représente un danger réel pour la sécurité.
MAINTENIR L’APPAREIL ÉLOIGNÉ DE CIRCUITS SOUS TENSION
Le personnel exploitant ne doit pas enlever les capots de l’appareil. Le remplacement des
pièces doit être effectué uniquement par un personnel de maintenance qualifié. Le retrait de
tout capot annule la garantie. Dans certaines conditions, même lorsque le câble d’alimentation
est retiré, des tensions dangereuses peuvent exister. Pour éviter les risques de blessures,
débranchez toujours les circuits avant de les manipuler.
NE PAS EFFECTUER LA MAINTENANCE DE L’APPAREIL OU LE RÉGLER SEUL
N’entreprenez pas de réparer les éléments internes. L’appareil ne contient aucun composant
pouvant être réparé par l’utilisateur. Le retrait de tout capot annule la garantie.
NE PAS REMPLACER LES PIÈCES OU NE PAS MODIFIER L’APPAREIL
Ne changez pas les pièces ou n’apportez aucune modification non autorisée à cet appareil.
Retournez l’appareil à Versatile Power pour la maintenance et les réparations pour vous
assurer que les dispositifs de sécurité sont maintenus.

iv 35-000003-01 R4
2WARNINGS AND CAUTIONS
WARNING and CAUTION statements, such as the following examples, denote a hazard and
appear throughout this manual. Follow all instructions contained in these statements.
A WARNING statement calls attention to an operating procedure, practice, or condition, which,
if not followed correctly, could result in injury or death to personnel.
A CAUTION statement calls attention to an operating procedure, practice, or condition, which,
if not followed correctly, could result in damage to or destruction the product.
WARNING: Do not alter the ground connection. Without the protective ground
connection, all accessible conductive parts (including control knobs) can
render an electric shock. The power jack and mating plug of the power
cable meet IEC safety standards.
WARNING: Removing the instrument cover and/or replacing any internal components will
void the warranty of the instrument unless it is done by an authorized service
technician.
CAUTION: Before connecting the line cord to the AC mains, check the top cover AC line
voltage ratings. Applying a line voltage other than the indicated voltage can
damage the unit. For continued protection, replace fuses only with those of
the exact same voltage and current ratings.
CAUTION: This product uses components which can be damaged by electro-static
discharge (ESD). To avoid damage, be sure to follow proper procedures for
handling, storing and transporting parts and subassemblies which contain
ESD-sensitive components.

v 35-000003-01 R4
AVERTISSEMENTS ET MISES EN GARDE
Les énoncés AVERTISSEMENTS et MISES EN GARDE , notamment les exemples suivants,
indiquent un danger et apparaissent tout au long de ce manuel. Suivez toutes les instructions
contenues dans ces énoncés.
L’énoncé AVERTISSEMENT attire l’attention sur une procédure d’utilisation, une pratique ou
une condition, qui, si elle n’est pas correctement suivie, pourrait causer des blessures ou la
mort.
L’énoncé MISE EN GARDE attire l’attention sur une procédure d’utilisation, une pratique ou
une condition, qui, si elle n’est pas correctement suivie, pourrait causer des blessures ou la
mort.
AVERTISSEMENT : Ne modifiez pas la connexion de mise à la terre. Sans la connexion
de mise à la terre de protection, toutes les parties conductrices accessibles
(y compris les boutons de commande) peuvent produire un choc électrique.
La fiche d’alimentation et la contre-fiche du câble d’alimentation fourni sont
conformes aux normes de sécurité CEI.
AVERTISSEMENT : le retrait des capots de l’appareil et/ou le remplacement d’un
composant interne annulent la garantie de l’appareil, à condition que cela
soit effectué par un technicien autorisé.
MISE EN GARDE : avant de brancher le câble d’alimentation au courant de secteur c.a.,
vérifiez les tensions nominales des lignes c.a. du capot supérieur.
L’application d’une tension de ligne autre que la tension indiquée peut
endommager l’appareil. Pour une protection continue, remplacez les
fusibles uniquement avec des fusibles ayant les mêmes tension et courant
nominaux.
MISE EN GARDE : cet appareil utilise des composants pouvant être endommagés par
des décharges électrostatiques (DES). Pour éviter tout dégât, suivez les
procédures appropriées pour la manutention, le stockage et le transport des
pièces et des sous-assemblages contenant des éléments sensibles aux DES.

vi 35-000003-01 R4
3STORE/MOVE/MAINTAIN
Storage
When this power supply is not in use store it in an environment suitable for storage (see
specifications page).
Freight
When shipping this power supply, repack it in the original packaging. If the packaging material
is lost, use equivalent packing materials to protect it during shipping.
Maintenance
Please return the power supply to Versatile Power or an authorized service center for any
repair, service, or maintenance.
Disposal
When the power supply is in an unusable condition and can’t be repaired, please discard it
according to your company’s disposal procedures or local legal procedures. To avoid polluting
the environment, please do not discard arbitrarily.

vii 35-000003-01 R4
CONTENTS
1 SAFETY SUMMARY ............................................................................................................ii
2 WARNINGS AND CAUTIONS .............................................................................................iv
3 STORE/MOVE/MAINTAIN...................................................................................................vi
4 PREFACE ........................................................................................................................... 9
4.1 Product Summary........................................................................................................ 9
4.2 Features....................................................................................................................... 9
4.3 Specifications .............................................................................................................10
5 CAUTIONS BEFORE USING..............................................................................................12
5.1 Check and Confirm Accessories before Using ...........................................................12
5.2 Operating Instructions ................................................................................................12
5.3 Ambient Environment .................................................................................................12
5.4 Storage.......................................................................................................................12
5.5 Power-line voltage ......................................................................................................13
5.6 Fuses..........................................................................................................................13
5.7 Power-off procedure...................................................................................................13
5.8 Low Voltage Input.......................................................................................................13
5.9 Output Lead Wires and Connections..........................................................................14
6 PRéCAUTIONS AVANT UTILISATION................................................................................15
6.1 Vérifier et confirmer les accessoires avant utilisation..................................................15
6.2 Instructions d’utilisation..............................................................................................15
6.3 Milieu ambiant ............................................................................................................15
6.4 Stockage ....................................................................................................................15
6.5 Tension secteur ..........................................................................................................16
6.6 Fusibles ......................................................................................................................16
6.7 Procédure de coupure d’alimentation.........................................................................16
6.8 Entrée Basse Tension .................................................................................................16
6.9 Sortie de Fils de Connexion et Connecteurs...............................................................17
7 FRONT PANEL ..................................................................................................................18
7.1 Front Panel .................................................................................................................18
8 OPERATING INSTRUCTIONS............................................................................................19
8.1 Normal Operation .......................................................................................................19
8.1.1 Power On.............................................................................................................19
8.1.2 Enabling Output...................................................................................................19
8.1.3 Adjusting Voltage and Current.............................................................................20
8.1.4 Displaying Set Points...........................................................................................21
8.1.5 Adjusting Over Voltage, Over Current and Over Power Protection. .....................21

viii 35-000003-01 R4
8.2 Power Supply Setup ...................................................................................................23
8.2.1 Introduction .........................................................................................................23
8.2.2 Mode ...................................................................................................................25
8.2.3 Auto Start Setup ..................................................................................................27
8.2.4 Remote Sense Setup...........................................................................................29
8.2.5 Power Limit Setup ...............................................................................................32
8.2.6 Over Limits ..........................................................................................................33
8.2.7 LAN setup............................................................................................................36
8.2.8 Series and parallel operation ...............................................................................37
8.2.9 Calibration ...........................................................................................................41
APPENDIX A – ANALOG CONTROL INPUTS ...........................................................................46
APPENDIX B – USB CONTROL INPUT.....................................................................................47
APPENDIX C – COMMUNICATING OVER LAN.........................................................................52
APPENDIX D – RACK MOUNT OPTION....................................................................................54
APPENDIX E – ERROR MESSAGES .........................................................................................57
SERVICE INFORMATION..........................................................................................................61
LIMITED THREE YEAR WARRANTY .........................................................................................62

9 35-000003-01 R4
4PREFACE
4.1 Product Summary
Versatile Power BENCH
XR is a programmable DC power supply with single output that offers a
maximum power output up to 600 watts. With 12-bit D/A & A/D converters embedded, the power
supplies come with the capability of reporting voltage and current very accurately.
The BENCH
XR series provides convenient digital rotary control knobs for voltage and current
adjustment. The BENCH
XR series power supplies also come standard with rear ports that allow
remote control via USB, Ethernet, and analog control inputs. The USB and Ethernet inputs are SCPI
compliant and have LabView drivers available on the National Instruments website or the Versatile
Power website at: https://versatilepower.com/drivers/.See Appendix B and Appendix C for details.
The BENCH XR series is also LXI certified, details for using this interface can be found in the Bench
Programming Manual.
Bench supplies also contain a sophisticated scripting ability that allow the user to write programs then
load them into the power supply. The power supply can then execute the programs on command by
the user. The scripting manual can be found at the Versatile Power website at:
https://versatilepower.com/user-manuals/.
4.2 Features
1) Output Voltage & Current
MODEL
VOLTAGE
CURRENT
Power
BENCH 30-33 XR
30
33
600
BENCH 50-20 XR
50
20
BENCH 100-10 XR
100
10
BENCH 200-5 XR
200
5
BENCH 400-2.5 XR
400
2.5
2) Rotary knob
The digital rotary knobs allow both fine and rapid adjustment of the output voltage and current. The
knobs are velocity sensitive so that a slow turn of the knob allows fine adjustment of voltage or current
and rapid turning of the knob quickly adjusts voltage or current over a large range.
3) Precise voltage and current measurement
Besides the precise output, the BENCH
XR series also offers the capability to measure voltage &
current accurately (read back), saving users the extra expense and space for extra measuring
instruments. This capability is available from the display or the readings may be read into the
controlling device.
4) OVP (over voltage protection), OCP (over current protection) and OPP (over power protection)
functions
The over voltage protection (OVP), over current protection (OCP) and over power protection (OPP)
features limit the maximum output current and voltage to avoid damage to the unit under test (UUT).

10 35-000003-01 R4
4.3 Specifications
Unless otherwise noted, specifications are warranted over the ambient temperature range of 0 to 40 ºC.
30-33 XR
50-20 XR
100-10 XR
200-5 XR
400-2.5 XR
DC output ratings1
Voltage
30 V
50 V
100 V
200 V
400 V
Current
33 A
20 A
10 A
5 A
2.5 A
Power
600 W
600 W
600 W
600 W
600 W
Output ripple and noise
CV p-p3
60mV
100mV
100mV
100mV
200mV
CV rms4
20mV
100mV
150mV
150mV
50mV
Load regulation
(change from 10% to 90%
load)
Voltage
15mV
25mV
50mV
100mV
200mV
Current
15mA
15mA
15mA
15mA
15mA
Line regulation
(change from 100 to 132 VAC
input or 180 to 260 VAC
input)
5
Voltage
15mV
25mV
50mV
100mV
200mV
Current
15mA
15mA
15mA
15mA
15mA
Programming accuracy1,2
Voltage 0.1%+
15mV
25mV
50mV
100mV
200mV
Current 0.1%+
66mA
40mA
20mA
10mA
5mA
Measurement Accuracy
Voltage 0.1%+
15mV
25mV
50mV
100mV
200mV
Current 0.1%+
60mA
40mA
15mA
10mA
5mA
Transient recovery time5
Time
≤1ms
≤1ms
≤1ms
≤1ms
≤1ms
Supplemental Characteristics
Supplemental characteristics are not warranted but are descriptions
of typical performance determined either by design or type testing
Output response time
(settle to within ±1% of the
rated output, with a resistive
load)
Up, full load
.08 s
.08 s
.08 s
.08 s
.08 s
Down, full load
.08 s
.08 s
.08 s
.08 s
.08 s
Down, no load
.5 s
.5 s
.5 s
.5 s
.5 s
Command response time
7
50 ms
Data readback transfer time8
5 ms
Remote sense compensation
Volts/load lead
1 V
1 V
2 V
4 V
4 V
Over-voltage protection
Range
0.5-33 V
0.5-55 V
0.5-110 V
0.5-220 V
0.5-440 V
Accuracy
.3 V
.5 V
1 V
2 V
4 V
Output ripple and noise3
CC rms
7 mA
5 mA
5 mA
5 mA
10 mA
Programming resolution
measurement resolution
Voltage 0.05%+
10mV
25mV
50mV
100mV
200mV
Current 0.05%+
20mA
20mA
10mA
5mA
2.5mA
Front panel display accuracy
Voltage 0.1%+
10mV
25mV
50mV
100mV
200mV
Current 0.1%+
33mA
20mA
10mA
5mA
2.5mA
Notes:
1. Minimum voltage is guaranteed at greater than 1% of the rated output voltage.
2. Minimum current is guaranteed at greater than 1% of the rated output current.
3. Measured with 20 MHz bandwidth and excluding line frequency ripple (see application note AN024 for measurement details, these
measurements taken at full rated output voltage and full power.
4. Line frequency ripple measured with 20 MHz bandwidth (see application note AN024 for measurement details, these measurements
taken at full rated output voltage and full power.
5. Time for output voltage to recover within 0.5% of its rated output for a load change from 10 to 90% of its rated output current.
6. Voltage set point from 10% to 100% of rated output
7. Add this to the output response time to obtain the total programming time
8. Time to provide data back to the controller using LAN interface (does not include A/D conversion time)

11 35-000003-01 R4
Supplemental Characteristics For All Model Numbers
Series and parallel
capability
Parallel operation
Up to 4 units can be connected in
master/slave mode
Series operation
Up to 2 units can be connected in
series
Output terminal isolation
No output terminal may be more
than 600 VDC from any other
terminal or chassis ground
Analog programming
(of output voltage and current)
Input signal
Selectable;
0 to 3 V, 0 to 5 V or 0 to 10 V full
scale
Input impedance
0 to 10 kΩ full scale
Interface capabilities
GPIB
SCPI – 1993, IEEE 488.2
compliant
interface
USB 2.0
10/100 LAN
Web server
Built-in Web server requires
Internet Explorer 5+ or Firefox, or
Chrome
Environmental conditions
Environment
Indoor use, installation category II
(AC input), pollution degree 2
Operating temperature
0°C to 40°C @ 100% load
Storage temperature
–20°C to 70°C
Operating humidity
30% to 90% relative humidity
(no condensation)
Storage humidity
10% to 95% relative humidity
(no condensation)
Altitude
– Up to 3000 meters.
Derate the output current by
2%/100 m above 2000 m.
– Derate the maximum ambient
temperature by 1 °C/100 m
above 2000 m.
Regulatory compliance
EMC
– European EMC directive
89/336/EEC for Class A
products
– This ISM device complies with
Canadian ICES-001.
– Cet appareil ISM est conforme
a la norme NMB-001 du
Canada.
Safety
– European Low Voltage
Directive IEC 60950
– US and Canadian safety
standards
– Any LEDs used in this product
are Class 1 as per IEC 825-1
Acoustic noise declaration
Emission directive:
– Sound pressure Lp <70 dB(A),
At operator position,
*Normal operation,
*According to EN 27779 (Type
Test).
AC input
Nominal input
100 – 240 VAC; 50/60 Hz
Input current
7.5 A @ 100 VAC nominal;
4 A @ 200 VAC nominal
Input range
90 – 265 VAC; 47 – 63 Hz.
Power factor
>0.95 at nominal input and rated
output power
Efficiency
76% – 85% for 600 W units at full
power out;
Inrush current
<20 A for 600 W units;
Dimensions
(excluding connectors, control
knobs and feet.
Height 44 mm (1.73 in)
Width 224 mm (8.82 in)
Depth 262 mm (10.3in)
Weight
2.7Kg (6.0 lbs.)
Specifications subject to change without notice.

12 35-000003-01 R4
5CAUTIONS BEFORE USING
5.1 Check and Confirm Accessories before Using
After receiving this product, please verify the items received in accordance with the ones listed
below:
1. The appearance of the product is without scratch or other damage.
2. Standard parts - power supply, power cord.
5.2 Operating Instructions
In order to avoid damaging the instrument due to improper operation, be sure to read this user
manual. To maintain the specified accuracy, calibration should be performed annually.
5.3 Ambient Environment
1. Do not locate or operate this product in an environment with dust, vibration, or corrosive gas
and do not expose this product directly to the sunlight. Operate it in an environment with
temperature 0-40oC and relative humidity 20%-80%. The power supply will sense an over
temperature condition and will shut off output power and display an error message should an
over temperature occur.
2. This product is equipped with one cooling fan with intake vents on the top and sides of the
chassis and outlet vents on the rear and side of the chassis. Provide at least 1 inch of open
space at the vents with good ventilation. If the units are stacked do not block the side air
intakes. Never block the rear air outlets.
3. The product is designed with a power line filter to minimize noise into the instrument from
the AC power source and to minimize noise output to the line. The power supply is also
protected from moderate power transients and ESD on its terminals. If the power supply will
be exposed to large transients, external protection should be provided.
5.4 Storage
The storage temperature range of this product is within -40ºC to +70ºC and R.H. should be
20% to 80% without moisture condensing. If not operating this product for a long time interval,
pack it with original packaging or similar one and put it in a dry place without exposure to
direct sunlight.

13 35-000003-01 R4
5.5 Power-line voltage
Rated AC power source connected to this product is within 90 - 265 VAC 47 - 63 Hz (refer to
the Product Specification for details). Before connecting to external power source, be sure that
the power switch is in OFF state and verify that the provided power cord is firmly attached to
the power source and to the instrument.
WARNING: The power cable attached with this product is certified for safety. To change
a cable or add an extension cable, be sure that it can meet the required
power ratings of this product. Any misuse with an additional cable will void
the warranty of this product.
5.6 Fuses
This product is a switching mode power supply. The fuse installed is there to protect the power
supply in case of excessive input voltage or internal hardware failure. The fuse should not open
during normal operation. If the fuse does open, it indicates a malfunction. In this case, it is
suggested that the product be sent back for service.
WARNING: If the fuses are replaced, they must be replaced with the exact make, model
and rating fuse. Failure to do this may cause a safety hazard and may
invalidate the warranty.
CAUTION: DOUBLE POLE/NEUTRAL FUSING. Disconnect power before servicing.
5.7 Power-off procedure
When the supply is not in use, be sure to turn the power switch on the panel to the OFF
position to turn off the AC power. After the power switch is turned to the OFF position, the
inner fans will still run for up to 15 seconds. Once the discharge process is complete, the
power supply will shut down.
5.8 Low Voltage Input
When the AC input voltage is lower than the minimum rated voltage which is 90 VAC, the
supply will deactivate internal circuitry and will not operate. To ensure proper operation,
confirm that the input AC voltage is within the specified range.

14 35-000003-01 R4
5.9 Output Lead Wires and Connections
The BENCH
XR power supply is capable of outputting very high currents and care should be
taken to size the output leads and connectors appropriately. Refer to the following table for
suggested wire sizes:
Maximum Current
AWG
33 10
20
14
10 18
5
22
2.5
24
Most banana plugs are not rated for more than 15 amps. If you are using in excess of 15 amps
please check the rating of the banana plug you are using. A source of 30 amp banana plugs is
at the following URL:
http://www.parts-express.com/parts-express-gold-plated-screw-type-banana-plugs-14-8-
awg-16-pcs--091-354

15 35-000003-01 R4
6PRÉCAUTIONS AVANT UTILISATION
6.1 Vérifier et confirmer les accessoires avant utilisation
Après réception de ce produit, veuillez vous assurez que les articles reçus correspondent à
ceux indiqués sur la liste ci-dessous :
1. Les articles ne doivent pas avoir de rayures ou autres dégâts.
2. Pièces standards – alimentation et cordon d’alimentation.
6.2 Instructions d’utilisation
Afin d’éviter d’endommager l’appareil à la suite d’une utilisation inappropriée, veuillez lire le
présent manuel d’utilisation. Pour maintenir la précision spécifiée de l’appareil, doit se faire
chaque année.
6.3 Milieu ambiant
1. Ne placez pas ou n’utilisez pas ce produit dans un environnement comportant des
poussières, sujet aux vibrations ou contenant des gaz corrosifs, et n’exposez pas cet appareil
aux rayons directs du soleil. Utilisez cet appareil dans un milieu dont la température est
comprise entre 0 et 40oC et dont le taux d’humidité relatif se situe entre 20 % et 80 %.
L’alimentation électrique captera toute condition de température excessive et coupera la
puissance de sortie. Un message d’erreur s’affichera en cas de température excessive.
2. Ce produit est équipé d’un ventilateur de refroidissement possédant un évent d’admission
au-dessus du châssis et des évents de sortie à l’arrière et sur le côté du châssis. Laissez
environ 1 pouce d’espace libre au niveau des évents pour une bonne ventilation. Ne bloquez
pas les trous de ventilation au-dessus, à l’arrière ou sur le côté de l’appareil, sinon, un
avertissement de température excessive pourrait survenir.
3. Ce produit a été conçu avec un filtre de ligne d’alimentation afin d’atténuer le bruit entrant
dans l’appareil provenant de la source d’alimentation c.a. et réduire le bruit envoyé vers la
ligne. L’alimentation électrique est également protégée des phénomènes transitoires modérés
et des sur ses bornes. Si l’alimentation électrique sera exposée à d’importants courants
transitoires, une protection externe doit être prévue.
6.4 Stockage
La plage de température de stockage de ce produit est comprise entre -40°C – 70°C et
l’humidité relative (HR) doit être autour de 20 - 80 % sans condensation d’humidité. Si vous
n’utilisez pas ce produit pendant une longue période de temps, emballez-le avec l’emballage
original ou un emballage similaire et entreposez-le dans un endroit sec, à l’abri des rayons
directs du soleil.

16 35-000003-01 R4
6.5 Tension secteur
La source d’alimentation c.a. nominale pour ce produit peut être comprise entre 100 V c.a. et
240 V c.a. ; 50 - 60 Hz (pour de plus amples renseignements, voir les spécifications du
produit). Avant de brancher l’appareil à une source d’alimentation externe, assurez-vous que le
commutateur d’alimentation est en position d’arrêt « OFF » et vérifiez que le câble
d’alimentation fourni est bien branché à la source d’alimentation et à l’appareil.
AVERTISSEMENT : le câble d’alimentation branché à ce produit est certifié conforme aux
normes de sécurité. Si vous désirez changer un câble ou ajouter une
rallonge, assurez-vous que le nouveau câble ou la rallonge est conforme aux
puissances nominales requises pour ce produit. Toute utilisation
inappropriée de cet appareil avec un câble supplémentaire annulerait la
garantie de ce produit.
6.6 Fusibles
Ce produit est une alimentation à mode de commutation. Le fusible installé a pour but de
protéger l’alimentation électrique en cas de tension d’entrée excessive ou d’une défaillance de
matériel interne. Le fusible ne doit pas s’ouvrir pendant le fonctionnement normal. Si le fusible
s’ouvre, cela indique un dysfonctionnement. Dans ce cas, il est recommandé de retourner le
produit pour réparation.
AVERTISSEMENT : si vous devez remplacer les fusibles, les fusibles de rechange doivent
être de la même marque, du même modèle et de la même valeur nominale
que les fusibles remplacés. Le non-respect de cette précaution peut
présenter un danger et invalider la garantie.
MISE EN GARDE : SYSTÈME DE FUSIBLE NEUTRE / À DOUBLE PÔLE. Débranchez
l’alimentation avant la réparation.
AVERTISSEMENT : pour assurer une protection continue contre le risque d’incendie,
remplacez les fusibles uniquement avec des fusibles de type Littlefuse
0216010.MXP de 10 ampères.
6.7 Procédure de coupure d’alimentation
Lorsque vous n’utilisez pas l’alimentation, placez le commutateur d’alimentation fixé sur le
panneau en position d’arrêt « OFF » afin de couper l’alimentation c.a. Après avoir mis le
commutateur d’alimentation en position arrêt « OFF », les ventilateurs internes continueront de
fonctionner pendant environ 10 à 15. Une fois que le processus de décharge est achevé,
l’alimentation électrique est interrompue.
6.8 Entrée Basse Tension
Lorsque la tension d’entrée c.a. est inférieure à la tension nominale minimale qui est de 85 V
c.a., l’alimentation désactive les circuits internes et s’arrête de fonctionner. Pour assurer un
fonctionnement adéquat, assurez-vous que la tension c.a. d’entrée se situe dans la plage
précisée.

17 35-000003-01 R4
6.9 Sortie de Fils de Connexion et Connecteurs
Le banc d'alimentation peut fournir une puissance de courant très élevée et il est essentiel de
veiller à choisir la taille adéquate des fils de sortie et des connecteurs. Faites référence au
tableau suivant pour les tailles de fils suggérés:
Courant Maximal
AWG
33
10
20
14
10 18
5
22
2.5 24
La plupart des fiches bananes n'ont pas un calibre dépassant 15 ampères. Si vous utilisez une
valeur surpassant 15 ampères, veuillez vérifier le calibre de la fiche banane que vous utilisez.
Une source pour des fiches bananes de 30 ampères, à l'adresse suivante:
http://www.parts-express.com/parts-express-gold-plated-screw-type-banana-plugs-14-8-
awg-16-pcs--091-354

18 35-000003-01 R4

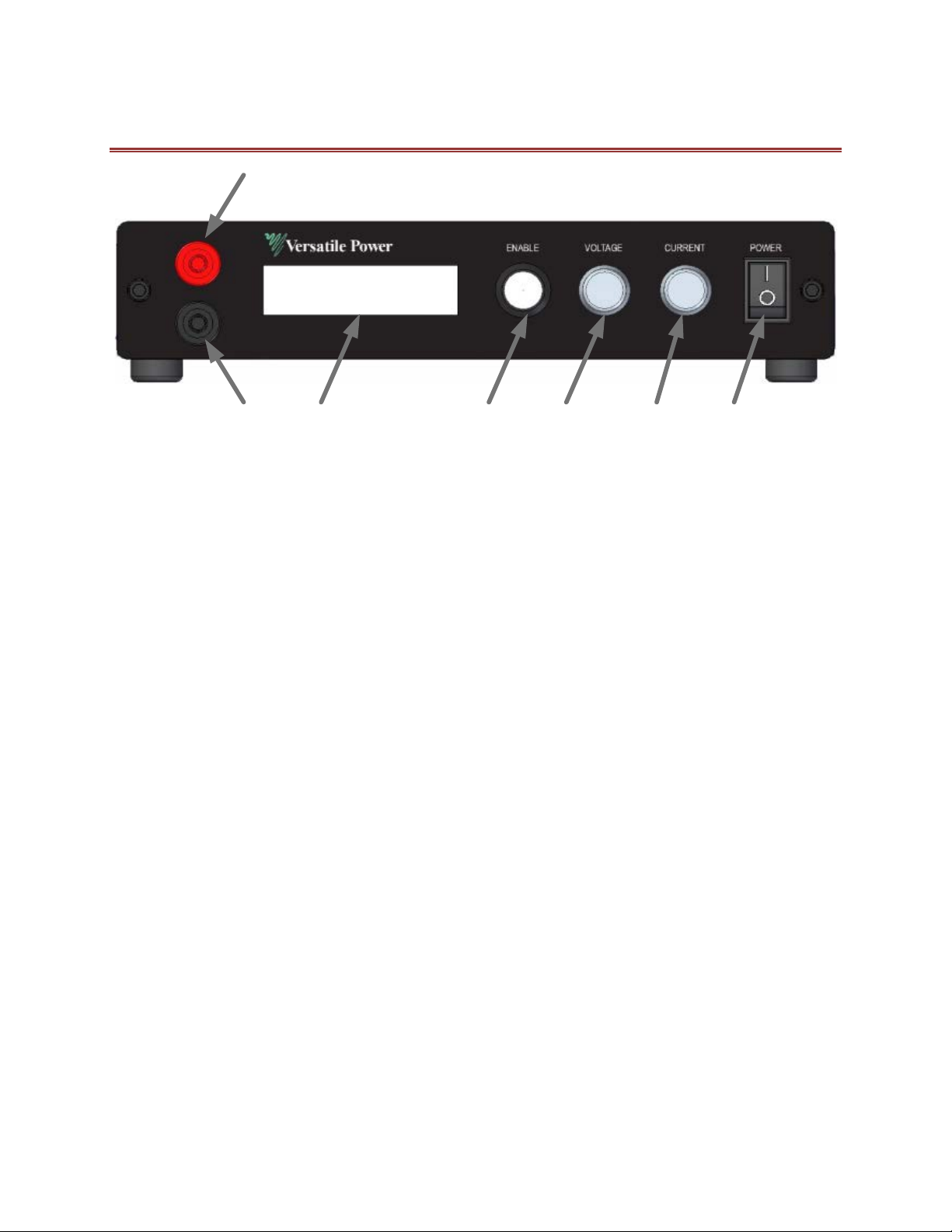

7FRONT PANEL
1
2
3
4
5
6
7
ON VMODE loc
V=100.0 I=0.750
7.1 Front Panel
(1) Power Switch:
Please consult “Cautions Before Using” section before turning on power switch.
(2) Current Control Knob:
Turn clockwise to increase current limit setting. Turning the knob slowly will increment
the least significant digit of the displayed setting. As the knob is turned faster more
significant digits will be incremented. When the output is activated pressing this knob
will display Set Current.
(3) Voltage Control Knob:
Turn clockwise to increase voltage limit setting. Turning the knob slowly will increment
the least significant digit of the displayed setting. As the knob is turned faster more
significant digits will be incremented. When the output is activated pressing this knob
will display Set Voltage.
(4) Enable Pushbutton:
Pushing this button after the power to the power supply has been turned on enables
the output voltage. Pressing and holding this button for more than 5 seconds and then
releasing will put the power supply into Setup mode. See section 8.2 for setup
instructions.
(5) Display:
16 character by 2 line display. This display shows set points, actual operating values,
power supply operating status, error messages, and setup information.
(6) Negative Output Terminal
Black Standard Safety Banana Jack
(7) Positive Output Terminal
Red Standard Safety Banana Jack

19 35-000003-01 R4
8OPERATING INSTRUCTIONS
8.1 Normal Operation
8.1.1 Power On
Connect the power input to the appropriate AC voltage source. Turn the Power Switch to the
ON (I) position. On power up the supply will execute a self-test. During the self-test the
display will show the voltage and current capabilities of the supply and the software revision.
BENCH XR
100V 6A V1.00
8.1.2 Enabling Output
After Power On the output of the power supply will be disabled until the Enable button is
pushed. The screen will display the output status, the set points currently in force, and control
mode (e.g., Local, Remote).
OFF loc
V=100.0 i=3.500
Until the Enable button is pressed no power will be available on the output. When the Enable
button is pressed the output will be turned on and the display will show the output status, the
operating mode, and the actual output voltage and current.
on vmode loc
V=100.0 i=1.654
The power supply will always be in either voltage mode (VMODE) or in current mode (IMODE or
PMODE). This state is dependent on the power supply settings and the load. When in current
mode the display will be as shown below.
on imode loc
V=88.2 i=3.500

20 35-000003-01 R4
To disable the output simply press the Enable button again – this will remove all voltage from
the output.
WARNING: Because the power supply has large output capacitors it can take up to 30
seconds for the internal bleeder circuit to fully discharge the output after the
Enable button has been pressed to disable the output when there is no load.
Hazardous voltages may be present until the output is fully discharged.
AVERTISSEMENT: Étant donné que l'alimentation comporte de grands condensateurs de
sortie, le circuit de purge interne peut prendre jusqu'à 30 secondes pour
décharger complètement la sortie après avoir appuyé sur le bouton Activer
pour désactiver la sortie en l'absence de charge. Des tensions dangereuses
peuvent être présentes jusqu'à ce que la sortie soit complètement
déchargée.
It is possible to configure the power supply to turn the output on automatically when power is
applied. See the Auto Start Setup section (8.2.3) for further details on this option.
8.1.3 Adjusting Voltage and Current
The voltage and current are set using the two knobs labeled “VOLTAGE” and “CURRENT”.
These knobs use high quality digital encoders rather than ordinary potentiometers. Turn the
knobs clockwise to increase a setting or counter clockwise to decrease a setting. The
encoders allow fine or coarse control of the voltage or current setting. The speed at which you
turn the knob will determine the granularity of the setting. Turning at a slow rate will adjust the
least most significant digit of the parameter being adjusted. Turning more rapidly allows
coarse control to allow rapid changing of voltage or current.
If the output is disabled while an adjustment is being made the voltage and current setting will
be shown on the normal output off display. The new settings will take effect when the Enable
button is pressed.
If the output is on while an adjustment is being made the voltage or current will change in real
time as the knob is turned. A special screen will be displayed during the adjustment as shown
below. The screen will revert to the normal operating screen as soon as the adjustment is
complete. In the screens below the actual real-time output voltage and current is shown on
the bottom line and the set voltage or current is shown in the top line. In the cases below the
power supply is current limiting as the actual current matches the set current.
Vset v=100.0
V=88.2 i=3.500
iset i=3.122
V=88.2 i=3.122
