Verto 50g519 User manual

50G519

V.1020

WIERTARKA UDAROWA

IMPACT DRILL

ДРЕЛЬ УДАРНАЯ

ДРИЛЬ УДАРНИЙ

ÜTVEFÚRÓ

PERFORATORDELOVIT

BOHRHAMMER

GRĘŽTUVAS SU KALIMU

SITIENA URBJMAŠĪNA

LÖÖKTRELL

БОРМАШИНА УДАРНА

PŘÍKLEPOVÁ VRTAČKA

PRÍKLEPOVÁ VŔTAČKA

UDARNIVRTALNIK

ΚΡΟΥΣΤΙΚΟ ΔΡΆΠΆΝΟ

UDARNA BUSILICA

UDARNA BUŠILICA

TALADRO DE IMPACTO

TRAPANO TRAFORATORE

4 6

PRESS

INSTRUKCJA ORYGINALNA (OBSŁUGI) ........................5

TRANSLATION OF THE ORIGINAL INSTRUCTIONS ...............9

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ ..................11

ПЕРЕКЛАД ІНСТРУКЦІЇ З ОРИГІНАЛУ.......................13

EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA ..................15

TRADUCERE A INSTRUCȚIUNILOR ORIGINALE.................18

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG...........20

ORIGINALIOS INSTRUKCIJOS VERTIMAS......................22

INSTRUKCIJU TULKOJUMS NO ORIĢINĀLVALODAS.............24

ALGUPÄRASE KASUTUSJUHENDI TÕLGE ......................26

ПРЕВОДНА ОРИГИНАЛНАТА ИНСТРУКЦИЯ .................28

PŘEKLAD PŮVODNÍHO NÁVODU K POUŽÍVÁNÍ ................31

PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE ................33

PREVOD IZVIRNIH NAVODIL ................................35

ΜΕΤΆΦΡΆΣΗ ΤΟΥ ΠΡΩΤΟΤΥΠΟΥ ΤΩΝ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ .......37

PREVOD ORGINALNOG UPUTSTVA...........................39

ORIGINALNE UPUTE ZA UPOTREBU ..........................41

TRADUCCIÓN DEL MANUAL ORIGINAL........................43

TRADUZIONE DELLE ISTRUZIONI ORIGINALI ..................46

INSTRUKCJA ORYGINALNA (OBSŁUGI)

WIERTARKA UDAROWA

50G519

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

a) Zakładać ochronniki słuchu podczas pracy wiertarką udarową.

Narażenie się na hałas może spowodować utratę słuchu.

b) Narzędzie używać z dodatkowymi rękojeściami dostarczonymi z

narzędziem. Utrata kontroli może spowodować osobiste obrażenia

operatora.

c) Podczas wykonywania prac, przy których narzędzie robocze

mogłoby natrać na ukryte przewody elektryczne, lub na swój

własny przewód, urządzenie należy trzymać za izolowane

powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej prąd

możespowodowaćprzekazanienapięcianaczęścimetaloweurządzenia,

co mogłoby spowodować porażeniem prądem elektrycznym.

d) Należy unikać dotykania obracających się elementów. Dotykanie

wirujących części elektronarzędzia, w szczególności osprzętu, może

prowadzić do obrażeń ciała.

e) Przed odłożeniem elektronarzędzia, należy odczekać, aż się

zatrzyma. Narzędzie robocze może się zablokować i doprowadzić

do utraty kontroli nad elektronarzędziem.

f) W razie zablokowania się narzędzia roboczego należy

natychmiast wyłączyć elektronarzędzie, należy być

przygotowanym na wysokie momenty reakcji.

g) Materiał przeznaczony do obróbki należy zamocować na

stabilnym podłożu i zabezpieczyć przed przesunięciem za

pomocą zacisków lub imadła.Taki sposób mocowania obrabianego

przedmiotu jest bezpieczniejszy niż trzymanie go w ręku.

h) Opis niewłaściwego użycia: Nie rzucać elektronarzędzia, nie

przeciążać, nie zanurzać w wodzie i w innych płynach, nie używać

do mieszania zapraw klejowych i cementowych, nie należy: wieszać,

przenosić, ciągnąć lub wyłączać elektronarzędzia z gniazdka ciągnąc

za przewód zasilający.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia,

stosowania środków zabezpieczających i dodatkowych środków

ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów

podczas pracy.

Objaśnienie zastosowanych piktogramów:

1 2

5 6

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków

bezpieczeństwa w niej zawartych.

2. Urządzenie z izolacją klasy drugiej.

3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu,

maskę przeciwpyłową).

4. Odłącz przewód zasilający przed rozpoczęciem czynności

obsługowych lub naprawczych.

5. Chronić przed deszczem.

6. Nie dopuszczać dzieci do urządzenia.

BUDOWA I ZASTOSOWANIE

Wiertarki udarowe są ręcznymi elektronarzędziami z izolacją II klasy.

Urządzenia są napędzane jednofazowym silnikiem komutatorowym,

którego prędkość obrotowa jest redukowana za pośrednictwem

przekładni zębatej. Tego typu elektronarzędzia są szeroko stosowane

do wykonywania otworów w drewnie, materiałach drewnopochodnych,

metalu, ceramice i tworzywach sztucznych w trybie pracy bez udaru

oraz w betonie, cegle i materiałach podobnych w trybie pracy z

udarem. Obszary ich użytkowania to wykonawstwo prac remontowo

- budowlanych, stolarskich oraz wszelkich prac z zakresu samodzielnej

działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego

przeznaczeniem

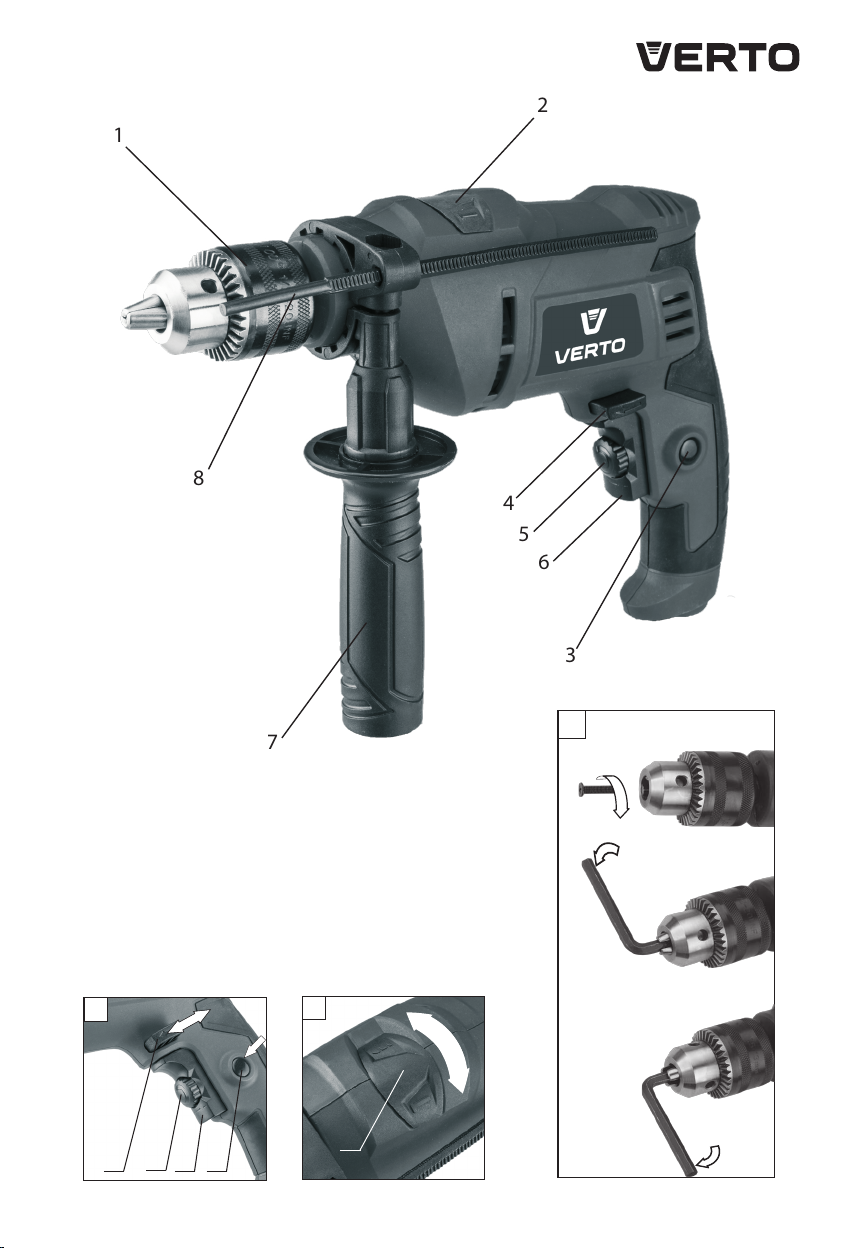

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach gracznych niniejszej instrukcji.

1. Uchwyt wiertarski

2. Przełącznik trybu pracy

3. Przycisk blokady włącznika

4. Przełącznik kierunku obrotów

5. Pokrętło regulacji prędkości obrotowej

6. Włącznik

7. Rękojeść dodatkowa

8. Listwa ogranicznika głębokości wiercenia

* Mogą występować różnice między rysunkiem a wyrobem

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Rękojeść dodatkowa – 1 szt.

2. Listwa ogranicznika głębokości wiercenia – 1 szt.

3. Klucz – pokrętka – 1 szt.

4. Walizka transportowa – 1 szt.

*Model 50G519K w odróżnieniu od 50G519 poza standardowym

wyposażeniem posiada szereg dodatkowych akcesoriów takich jak:

1. Miara zwijana 3 m - 1 szt.

2. Klucze nasadowe ¼”(5-13 mm) - 9 szt.

3. Końcówki wkrętakowe 50 mm różne - 4 szt.

4. Adapter do kluczy nasadowych ¼” - 1 szt.

5. Wiertła do metalu Ø 5, 6, 8 mm - 3 szt.

6. Wiertła do betonu Ø 5, 6, 8 mm - 3 szt.

7. Klucz nastawny 6” - 1 szt.

8. Szczypce uniwersalne - 1 szt.

9. Młotek - 1 szt.

10. Rękojeść z gniazdem HEX ¼” - 1 szt.

11. Kołki i wkręty różne - 1 kpl.

PRZYGOTOWANIE DO PRACY

INSTALOWANIE RĘKOJEŚCI DODATKOWEJ

Ze względu na bezpieczeństwo osobiste zalecane jest zawsze

stosowanie rękojeści dodatkowej (7). Możliwość obrotu rękojeści

dodatkowej, przed jej zaciśnięciem na obudowie wiertarki,

pozwala na wybór położenia najbardziej dogodnego dla warunków

wykonywanej pracy.

•Poluzować pokrętło blokujące kołnierz rękojeści dodatkowej (7),

pokręcając je w lewo.

•Nasunąć kołnierz rękojeści dodatkowej (7) na walcową część

obudowy wiertarki.

•Obrócić do najbardziej dogodnego położenia.

•Dokręcić pokrętło blokujące rękojeści dodatkowej (7), w prawo celem

zamocowania rękojeści.

INSTALOWANIE OGRANICZNIKA GŁĘBOKOŚCI WIERCENIA

Listwa ogranicznika (8) służy do ustalenia głębokości zagłębienia wiertła

w materiał.

•Poluzować pokrętło blokujące kołnierz rękojeści dodatkowej (7).

•Wsunąć listwę ogranicznika (8) w otwór w kołnierzu rękojeści dodatkowej.

•Ustawić pożądaną głębokość wiercenia.

•Zablokować, poprzez dokręcenie pokrętła blokującego kołnierz

rękojeści dodatkowej (7).

MOCOWANIE NARZĘDZI ROBOCZYCH

Odłączyć elektronarzędzie od zasilania.

•Włożyć kluczyk do jednego z otworów na obwodzie uchwytu

wiertarskiego (1).

•Rozewrzeć szczęki na pożądany wymiar.

•Włożyć trzonek walcowy wiertła do oporu do otworu uchwytu

wiertarskiego (1).

•Za pomocą klucza (wkładanego kolejno do trzech otworów na obwodzie

uchwytu wiertarskiego) zacisnąć szczęki uchwytu na trzonku wiertła.

Zawsze należy pamiętać, że kluczyk należy odłączyć od wiertarki

po zakończeniu czynności związanych z wkładaniem lub

wyjmowaniem wiertła.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na

tabliczce znamionowej wiertarki.

Włączenie - wcisnąć przycisk włącznika (6)i przytrzymać w tej pozycji.

Wyłączenie - zwolnić nacisk na przycisk włącznika (6).

Blokada włącznika (praca ciągła)

Włączanie:

•Wcisnąć przycisk włącznika (6)i przytrzymać w tej pozycji.

•Wcisnąć przycisk blokady włącznika (3)(rys. A).

•Zwolnić nacisk na przycisk włącznika (6).

Wyłączanie:

•Wcisnąć i zwolnić nacisk na przycisk włącznika (6).

Zakres prędkości obrotowej wrzeciona regulowany jest stopniem

nacisku na przycisk włącznika.

POKRĘTŁO REGULACJI PRĘDKOŚCI OBROTOWEJ WRZECIONA.

Wiertarka umożliwia pracę z różnymi prędkościami obrotowymi

wrzeciona. Regulację przeprowadza się pokrętłem (5) (rys. A). W obrębie

każdego ustawienia pokrętła regulacji prędkości obrotowej można

płynnie regulować prędkość poprzez zwiększanie lub zmniejszanie

nacisku na przycisk włącznika (6).

•Pokręcanie w prawo pokrętłem (5)zapewnia wzrost prędkości,

•Pokręcanie w lewo pokrętłem (5)zapewnia redukcję prędkości.

* Należy odnieść się do znaków gracznych umieszczonych na pokrętle regulacji

prędkości obrotowej lub włączniku.

Właściwy dobór prędkości obrotowej przeprowadza się w trakcie,

gdy wiertarka jest uruchomiona bez obciążenia przy wciśniętej

funkcji blokady włącznika. Ustawione tak obroty podczas pracy pod

obciążeniem mogą być mniejsze.

KIERUNEK OBRÓTÓW W PRAWO – W LEWO

Za pomocą przełącznika obrotów (4) dokonuje się wyboru kierunku

obrotów wrzeciona wiertarki (rys. A).

Obroty w prawo – ustawić przełącznik (4) w skrajnym lewym położeniu.

Obroty w lewo -- ustawić przełącznik (4)w skrajnym prawym położeniu.

* Zastrzega się, że w niektórych przypadkach położenie przełącznika w stosunku

do obrotów może być inne niż opisano. Należy odnieść się do znaków gracznych

umieszczonych na przełączniku lub obudowie urządzenia.

Nie wolno dokonywać zmiany kierunku obrotów w czasie, gdy

wrzeciono wiertarki obraca się. Przed uruchomieniem należy sprawdzić

czy przełącznik kierunku obrotów jest we właściwym położeniu.

PRZEŁĄCZNIK TRYBU PRACY

Przełącznik trybu pracy (2)pozwala dobrać odpowiedni tryb pracy:

wiercenie bez udaru lub z udarem (rys. B). Do wiercenia w takich

materiałach jak: metal, drewno, ceramika, tworzywa sztuczne lub

podobne należy ustawić przełącznik w pozycji do pracy bez udaru

(symbol wiertła). Wiercenie w materiałach jak: kamień, beton, cegła

lub podobne należy ustawić przełącznik w pozycji do pracy z udarem

(symbol młotka). Otwory w drewnie, materiałach drewnopodobnych i

metalach wykonuje się za pomocą wierteł ze stali szybkotnących lub

ze stali węglowych (tylko w drewnie i materiałach drewnopodobnych).

Do wiercenia z udarem służą specjalne wiertła z nakładkami z węglików

spiekanych (widia).

Nie powinno się używać lewego kierunku obrotów przy włączonym

udarze.

Wiercenie długotrwałe przy niskiej prędkości obrotowej wrzeciona

grozi przegrzaniem silnika. Należy robić okresowe przerwy w pracy

lub zezwolić, aby urządzenie popracowało na maksymalnych obrotach

bez obciążenia przez okres około 3 min. Uważać, aby nie przesłonić

otworów w obudowie służących do wentylacji silnika wiertarki.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych

z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć

wtyczkę przewodu zasilającego z gniazdka sieciowego.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym

użyciu.

•Do czyszczenia nie należy stosować wody lub innych cieczy.

•Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub

przedmuchać sprężonym powietrzem o niskim ciśnieniu.

•Nie używać żadnych środków czyszczących ani rozpuszczalników,

gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.

•Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika,

aby nie dopuścić do przegrzania urządzenia.

•W przypadku uszkodzenia przewodu zasilającego, należy go

wymienić na przewód o takich samych parametrach. Czynność

tą należy powierzyć wykwalikowanemu specjaliście lub oddać

urządzenie do serwisu.

•W przypadku występowania nadmiernego iskrzenia na komutatorze

zlecić sprawdzenie stanu szczotek węglowych silnika osobie

wykwalikowanej.

•Urządzenie zawsze należy przechowywać w miejscu suchym,

niedostępnym dla dzieci.

WYMIANA UCHWYTU WIERTARSKIEGO

•Rozewrzeć szczęki uchwytu wiertarskiego (1).

•Wykręcić wkręt mocujący uchwyt wiertarski, za pomocą wkrętaka

krzyżowego, obracając wkrętakiem w prawo (lewy gwint).

•Zamocować klucz sześciokątny w uchwycie wiertarskim (rys. D).

•Uderzyć lekko w koniec klucza sześciokątnego.

•Odkręcić uchwyt wiertarski.

Montaż uchwytu wiertarskiego przeprowadza się w kolejności

odwrotnej do jego demontażu.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe

silnika należy natychmiast wymienić. Zawsze dokonuje się

jednocześnie wymiany obu szczotek węglowych.

Czynnośćwymianyszczotekwęglowychnależypowierzyć wyłącznie

osobie wykwalikowanej wykorzystując części oryginalne.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany

serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Wiertarka udarowa

Parametr Wartość

Napięcie zasilania 230 V AC

Częstotliwość zasilania 50 Hz

Moc znamionowa 600 W

Zakres prędkości obrotowej bez obciążenia 0 – 3000 min-1

Częstotliwość udaru bez obciążenia 0 – 48000/min

Zakres uchwytu wiertarskiego 1,5 - 13 mm

Rozmiar gwintu uchwytu wiertarskiego ½ '' - 20 UNF

Maksymalna średnica

wiercenia

stal 10 mm

beton 14 mm

drewno 23 mm

Klasa ochronności II

Masa 1,6 kg

Rok produkcji 2020

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Informacje na temat hałasu i wibracji.

Poziomy emitowanego hałasu, takie jak poziom emitowanego ciśnienia

akustycznego LpAoraz poziom mocy akustycznej LwAi niepewność

pomiaru K, podano poniżej w instrukcji zgodnie z normą EN 60745.

Wartości drgań ahi niepewność pomiaru K oznaczono zgodnie z normą

EN 60745-2-1, podano poniżej.

Podany poniżej w niniejszej instrukcji poziom drgań został pomierzony

zgodnie z określoną przez normą EN 60745-2-1 procedurę pomiarową

i może zostać użyty do porównywania elektronarzędzi. Można go też

użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych

zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do

innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie

będzie wystarczająco konserwowane, poziom drgań może ulec zmianie.

Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji

na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić

okresy, kiedy elektronarzędzie jest wyłączone lub kiedy jest włączone ale

nie jest używane do pracy. W ten sposób łączna ekspozycja na drgania

może się okazać znacznie niższa. Należy wprowadzić dodatkowe środki

bezpieczeństwa w celu ochrony użytkownika przed skutkami drgań, takie

jak : konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie

odpowiedniej temperatury rąk, właściwa organizacja pracy.

Poziom ciśnienia akustycznego: LpA= 86 dB(A) K = 3 dB(A)

Poziom mocy akustycznej: LwA= 97 dB(A) K = 3 dB(A)

Wartość przyśpieszeń drgań, wiercenie z udarem w betonie:

ah,ID, = 7,74 m/s2K=1,5 m/s2

Wartość przyśpieszeń drgań, wiercenie w metalu:

ah,D = 2,26 m/s2K=1,5 m/s2

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi

odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji

na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze.

Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne

dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi

potencjalne zagrożenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z

siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej:„Grupa Topex”) informuje, iż wszelkie

prawa autorskie do treści niniejszej instrukcji (dalej:„Instrukcja”), w tym m.in. jej tekstu,

zamieszczonych fotograi, schematów, rysunków, a także jej kompozycji, należą

wyłącznie do Grupa Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4

lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz

631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modykowanie w celach

komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupa

Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie

do odpowiedzialności cywilnej i karnej

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postepowania w przypadku reklamacji

zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service tel. +48 22 573 03 85

Ul. Pograniczna 2/4 fax. +48 22 573 03 83

02-285 Warszawa e-mail [email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych

i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl

Grupa Topex zapewnia dostępność części zamiennych oraz materiałów

eksploatacyjnych dla urządzeń i elektronarzędzi.

Pełna oferta części i usług na gtxservice.pl. Zeskanuj kod QR i wejdź:

Deklaracja Zgodności WE

/EC Declaration of Conformity//Megfelelőségi Nyilatkozat EK/

/ES vyhlásenie o zhode// Prohlášení o shodě ES/

PL EN HU SK CS

Producent

/Manufacturer//Gyártó//Výrobca/ /Výrobce/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4, 02-285 Warszawa

Wyrób

/Product//Termék/

/Produkt//Produkt/

Wiertarka udarowa

/Impact drill/

/Utvefuro/

/Nárazová vrtačka/

/Příklepová vrtačka/

Model

/Model//Modell//Model//Model/ 50G519

Nazwa handlowa

/Commercial name//Kereskedelmi név/

/Obchodný názov//Obchodního názvu/ VERTO

Numer seryjny

/Serial number//Sorszám//Poradové číslo//Výrobního čísla/ 00001 ÷ 99999

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

/The above listed product is in conformity with the following UE Directives://A fent jelzett termék megfelel az alábbi irányelveknek:/

/Vyššie popísaný výrobok je v zhode s nasledujúcimi dokumentmi:// Výše popsaný výrobek splňuje následující dokumenty:/

Dyrektywa Maszynowa 2006/42/WE

/Machinery Directive 2006/42/EC/

/2006/42/EK Gépek/

/Smernica Európskeho Parlamentu a Rady 2006/42/ES/

/Směrnice Evropského Parlamentu a Rady 2006/42/ES/

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

/EMC Directive 2014/30/EU/

/2014/30/EU Elektromágneses összeférhetőség/

/EMC Smernica Európskeho Parlamentu a Rady 2014/30/EÚ/

/EMC Směrnice Evropského Parlamentu a Rady 2014/30/EU/

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

/RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU/

/A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv/

/Smernica RoHS 2011/65/EÚ zmenená a doplnená 2015/863/EÚ/

/Směrnice RoHS 2011/65/EU pozměněná 2015/863/EU/

oraz spełnia wymagania norm:

/and fulls requirements of the following Standards://valamint megfelel az alábbi szabványoknak://a spĺňa požiadavky://a splňuje požadavky norem:/

EN 60745-1:2009+A11:2010; EN 60745-2-1:2010;

EN 55014-1:2006/+A1:2009/+A2:2011; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013;

IEC 62321:2008

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez

użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. /This declaration relates exclusively to the machinery in the state in which

it was placed on the market, and excludes components which are added and/or operations carried out subsequently by the nal user.//Ez a nyilatkozat a gépnek

kizárólag arra az állapotára vonatkozik, amelyben forgalomba hozták, és kizár minden olyan alkatrészt, amelyet hozzáadnak, és/vagy olyan műveletet, amit

a végső felhasználó ezt követően végez rajta.//Toto vyhlásenie sa vzťahuje výlučne na strojové zariadenie v stave, v akom sa uvádza na trh, a nezahŕňa pridané

komponenty a/alebo činnosti vykonávané následne koncovým používateľom.//Toto prohlášení se vztahuje výlučně na strojní zařízení ve stavu, v jakém bylo

uvedeno na trh, a nevztahuje se na součásti, které byly následně přidány konečným uživatelem, nebo následně provedené zásahy konečného uživatele./

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

/Name and address of the person who established in the Community and authorized to compile the technical le://A műszaki dokumentáció összeállítására

felhatalmazott, a közösség területén lakóhellyel vagy székhellyel rendelkező személy neve és címe://Meno a adresa osoby alebo bydliska v EÚ poverená zostavením

technickej dokumentácie:// Jméno a adresu osoby pověřené sestavením technické dokumentace, přičemž tato osoba musí být usazena ve Společenství:/

Podpisano w imieniu:

/Signed for and on behalf of:/

/A tanúsítványt a következő nevében és megbízásából írták alá/

/Podpísané v mene:/

/Podepsáno jménem:/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości rmy GRUPA TOPEX

/GRUPA TOPEX Quality Agent/

/A GRUPA TOPEX Minőségügyi meghatalmazott képviselője/

/Splnomocnenec Kvalita TOPEX GROUP/

/Zástupce Kvalitu TOPEX GROUP/

Warszawa, 2020-06-16

TRANSLATION OF THE ORIGINAL INSTRUCTIONS

IMPACT DRILL

50G519

NOTE: BEFORETHE POWER TOOL IS USED FOR THE FIRSTTIME, READ THIS

INSTRUCTION MANUAL AND KEEP IT FOR FUTURE REFERENCE.

DETAILED SAFETY REGULATIONS

a) Wear ear protectors when impact drilling. Exposure to noise can

cause hearing loss.

b) Use auxiliary handle(s), if supplied with the tool. Loos of control

can cause personal injury.

c) Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory may

contact hidden wiring or its own cord. Cutting accessory

contacting a“live”wire may make exposed metal parts of the power

tool“live”and could give the operator an electric shock.

d) Avoid touching rotating parts. Touching of rotating power tool

parts, equipment in particular, may cause body injury.

e) Wait until power tools comes to a complete stop before putting

it away. Working tool may jam and cause loss of control over the

power tool.

f) In case of working tool jam immediately switch o the power

tool, also be prepared for high reaction torque.

g) Fix processed material to stable surface and secure with clamps

or vice to eliminate shifting. This kind of workpiece xation is safer

than holding the workpiece in hand.

h) Description of improper use: Do not throw the power tool, do

not overload, do not immerse in water or other uids, do not use

for mixing adhesive or cement mortars, do not hang, carry, pull or

unplug the power tool by pulling the cord.

CAUTION! This device is designed to operate indoors. The design is

assumed to be safe, protection measures and additional safety systems

are used, nevertheless there is always a small risk of injuries at work.

Explanation of used symbols

1 2

5 6

1. Read instruction manual, observe warnings and safety conditions

therein.

2. Device with class II insulation.

3. Use personal protection measures (protective goggles, earmu

protectors, anti-dust mask).

4. Disconnect the power cord before starting maintenance or

operation.

5. Protect against rain.

6. Keep the tool away from children.

CONSTRUCTION AND USE

Impact drills are hand operated power tools with insulation class II.Tools

are driven by single-phase commutator motors with rotational speed

reduced with gear transmission. This type of power tools is widely used

for making holes in wood, wood-like materials, metals, ceramics and

plastics (rotation only), and concrete, bricks and alike (with impact).

Range of use covers repair and building works, woodworking and any

work from the scope of individual, amateur activities (tinkering).

Use the power tool according to the manufacturer’s instructions

only.

DESCRIPTION OF DRAWING PAGES

Below enumeration refers to the device elements depicted on the

drawing pages of this manual.

1. Drill chuck

2. Operation mode switch

3. Switch lock button

4. Direction selector switch

5. Wheel for rotational speed control

6. Switch

7. Additional handle

8. Depth gauge rod

* Slight dierences may appear between the product and drawing

MEANING OF SYMBOLS

CAUTION

WARNING

ASSEMBLY/SETTINGS

INFORMATION

EQUIPMENT AND ACCESSORIES

1. Additional handle – 1 pce

2. Depth gauge rod – 1 pce

3. Key - handwheel – 1 pce

4. Carrying case – 1 pce

*Unlike 50G519, in addition to standard equipment the 50G519K model has additional

accessories such as:

1. Tape measure 3 m – 1 pce

2. Socket wrenches ¼”(5-13 mm) – 9 pcs

3. Screwdriver bits 50 mm, various – 4 pcs

4. Adapter for socket wrenches ¼” – 1 pce

5. Metal drills Ø 5, 6, 8 mm – 3 pcs

6. Masonry drills Ø 5, 6, 8 mm – 3 pcs

7. Adjustable wrench 6” – 1 pce

8. Combination pliers – 1 pce

9. Hammer – 1 pce

10. Handle with socket HEX ¼” – 1 pce

11. Dowels and screws, assortment – 1 set

PREPARATION FOR OPERATION

INSTALLATION OF ADDITIONAL HANDLE

Due to personal safety issues it is recommended to always use the

additional handle (7). Possibility to rotate the additional handle

before it is clamped on the drill body allows choosing the position

most comfortable for specic working conditions.

•Loosen the wheel lock that locks collar of the additional handle (7) by

turning it counter clockwise.

•Slide the additional handle (7) collar over cylindrical section of the

drill body.

•Turn for the most comfortable position.

•Turn the wheel lock of the additional handle (7) clockwise to clamp

the handle.

DEPTH GAUGE INSTALLATION

Depth gauge rod (8) is used to limit the depth of drill penetration in

material.

•Loosen the wheel lock, which blocks collar of the additional handle (7).

•Slide depth gauge rod (8) into the hole in the additional handle collar.

•Set desired drilling depth.

•Fix by tightening the wheel lock of the additional handle (7) collar.

INSTALLATION OF WORKING TOOLS

Disconnect the power tool from power supply.

•Insert key into one of the holes on the circumference of the drill chuck (1).

•Open jaws to desired dimension.

•Insert cylindrical drill shank into the drill chuck (1), push it to the limit.

•Tighten jaws on drill shank with the key (insert it into three holes on

the drill chuck circumference).

Remember to always remove the key from the chuck after you nish

drill installation or removal.

OPERATION / SETTINGS

SWITCHING ON / SWITCHING OFF

The mains voltage must match the voltage on the label of the drill.

Switching on – press the switch button (6) and hold in this position.

Switching o – release pressure on the switch (6).

Locking the switch (continuous operation)

Switching on:

•Press the switch button (6) and hold in this position.

•Press the switch lock button (3)(g. A).

•Release pressure on the switch (6).

Switching o:

Press and release the switch (6).

Range of rotational speed of the spindle is controlled with pressure

on the switch button.

WHEEL FOR SPINDLE ROTATIONAL SPEED CONTROL

The drill allows for operation with dierent spindle speeds. It can be

controlled with the wheel (5) (g. A). For each setting of the wheel for

speed control, the speed can be adjusted continuously by increasing or

decreasing pressure on the switch button (6).

•Increase the speed by turning the wheel (5) clockwise.

•Reduce the speed by turning the wheel (5) counter-clockwise.

* Refer to graphic symbols on the wheel for rotational speed control or the switch.

Choose proper rotational speed when the drill operates with no load, with

pressed switch lock button. Dened speed may decrease under load.

LEFT – RIGHT DIRECTION OF ROTATION

Choose direction of spindle rotation with the selector switch (4) (g. A).

Clockwise rotation – set the switch (4) to the extreme left position.

Counter clockwise rotation – set the switch (4) to the extreme right position.

* In certain cases position of the direction selector switch relating to rotation direction may

be dierent than specied. Please refer to graphic signs placed on the switch or tool body.

Do not change direction of rotation when the spindle of the drill is

rotating. Check if the position of the selector switch is correct before

starting the tool.

OPERATION MODE SWITCH

Operation mode switch (2) allows for choosing suitable work mode:

drilling with or without impact (g. B). Set the operation mode switch in

the position for drilling without impact (drill symbol), when processing

materials like metal, wood, ceramics, plastics and alike. Set the operation

mode switch in the position for drilling with impact (hammer symbol),

when processing materials like stone, concrete, brick and alike. Holes in

wood, wood-like materials and metals are made with drills of high speed

steel or carbon steel (the latter for wood and wood-like materials only). For

stroke drilling special drills with sintered carbide inserts should be used.

You should not use counter clockwise rotation when impact

function is on.

Long lasting drilling at low rotational speed of the spindle may cause

motor overheating. Provide regular breaks during operation or let the

tool operate at maximum speed with no load for approximately 1–2

minutes. Do not cover holes for motor ventilation in the tool body.

OPERATION AND MAINTENANCE

Unplug the power cord from the mains socket before commencing

any activities related to installation, adjustment, repair or

maintenance.

MAINTENANCE AND STORAGE

• Cleaning the device after each use is recommended.

•Do not use water or any other liquid for cleaning.

•Clean the tool with a dry cloth or blow through with compressed air

at low pressure.

•Do not use any cleaning agents or solvents, they may damage plastic

parts.

•Clean ventilation holes in the motor casing regularly to prevent device

overheating.

•In case of power cord damage replace it with a cord with the same

specication. Entrust the repair to a qualied specialist or return the

tool to a service point.

•In case of excessive commutator sparking, have the technical condition

of carbon brushes of the motor checked by a qualied person.

•Always store the tool in a dry place, beyond reach of children.

DRILL CHUCK REPLACEMENT

•Open chuck (1) jaws.

•Unscrew the chuck xing screw with cross screwdriver, by turning it

clockwise (left-hand thread).

•Install hex key in the chuck (g. D).

•Gently tap free end of the hex key.

•Unscrew the chuck.

Installation of the chuck is similar to deinstallation, only the sequence

of actions is reversed.

REPLACEMENT OF CARBON BRUSHES

Replace immediately used up (shorter than 5 mm), burnt or cracked

motor carbon brushes. Always replace both brushes at a time.

Entrust replacement of carbon brushes only to a qualied person.

Only original parts should be used.

All faults should be repaired by service workshop authorized by the

manufacturer.

TECHNICAL PARAMETERS

RATED PARAMETERS

Impact drill

Parameter Value

Supply voltage 230 V AC

Power supply frequency 50 Hz

Rated power 600 W

Range of spindle rotational speed without load 0 – 3000 rpm

No load impact rate 0 – 48000/min

Drill chuck range 1,5 - 13 mm

Thread size of the drill chuck ½ '' - 20 UNF

Maximum drilling

diameter

steel 10 mm

concrete 14 mm

wood 23 mm

Protection class II

Weight 1,6 kg

Year of production 2020

NOISE LEVEL AND VIBRATION PARAMETERS

Noise and vibration information.

Parameters of produced noise level, such as sound pressure level LpA and

sound power level LwAwith measurement uncertainty K are specied

below in this manual, in accordance with EN 60745.

Vibration values ahand measurement uncertainty K are determined in

accordance with EN 60745-2-1 and specied below.

Vibration level specied below in this manual was measured in

accordance with measurement procedure dened in EN 60745-2-1

and can be used to compare power tools. It can also be used for initial

assessment of exposure to vibrations.

Specied vibration level is representative for main applications of the

power tool. Vibration level may change if the power tool is used for

other purposes, with dierent working tools or will not be maintained

properly. The abovementioned factors may lead to higher exposure to

vibrations during whole working time.

To precisely dene exposure to vibrations, include periods when the

power tool is switched o and when it is switched on but not used for

working.This way total exposure to vibrations may be signicantly lower.

Use additional safety measures to protect the user against results of

vibration exposure, such as: power tool and working tool maintenance,

proper hand temperature conditions, good work organisation.

Sound pressure: LpA= 86 dB(A) K = 3 dB(A)

Sound power: LwA= 97 dB(A) K = 3 dB(A)

Vibration acceleration, impact drilling in concrete: ah,ID = 7,74 m/s2K=1,5 m/s2

Vibration acceleration, drilling in metal: ah,D = 2,26 m/s2K=1,5 m/s2

ENVIRONMENT PROTECTION

Do not dispose of electrically powered products with household

wastes, they should be utilized in proper plants. Obtain information

on wastes utilization from your seller or local authorities. Used up

electric and electronic equipment contains substances active in

natural environment. Unrecycled equipment constitutes a potential

risk for environment and human health.

* Right to introduce changes is reserved.

“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa with

seat in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa Topex) informs, that all

copyrights to this instruction (hereinafter Instruction), including, but not limited to, text,

photographies, schemes, drawings and layout of the instruction, belong to Grupa Topex

exclusively and are protected by laws accordingly to Copyright and Related Rights Act of

4 February 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90

item 631 with later ammendments). Copying, processing, publishing, modications for

commercial purposes of the entire Instruction or its parts without written permission of

Grupa Topex are strictly forbidden and may cause civil and legal liability.

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

 

50G519

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ РУЧНОЙ

ЭЛЕКТРИЧЕСКОЙ МАШИНЫ СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ

ДАННУЮ ИНСТРУКЦИЮ И СОХРАНИТЬ В КАЧЕСТВЕ СПРАВОЧНОГО

МАТЕРИАЛА.

ЧАСТНЫЕ ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ

a)       

 . Воздействие шума может вызвать

потерю слуха.

b)   ,  

   . Потеря контроля

над ручной электрической машиной чревата получением

телесных повреждений.

c)     

  ,  

      

     

. При прикосновении к находящемуся под

напряжением проводу открытые металлические части ручной

электрической машины могут попасть под напряжение и

вызывать поражение оператора электрическим током.

d)      . При

контакте с вращающимися частями ручной электрической

машины, а, в особенности, с рабочим инструментом, можно

получить телесные повреждения.

e)     

   . Рабочий инструмент может

заблокироваться, что приведет к потере контроля над ручной

электрической машиной.

f)    ,  

  , будьте готовы к высоким

реакционным моментам.

g)     

      

     . Такой способ

крепления обрабатываемой детали более безопасен, чем

придерживание ее рукой.

h)   : Запрещается бросать,

перегружать ручную электрическую машину, погружать в воду

и другую жидкость, использовать для перемешивания клеевых

и цементных растворов, не следует: подвешивать, переносить,

тянуть или выключать ручную электрическую машину из

розетки за шнур питания.

!      

 .

   ,  

    ,  

       .

 :

1 2

5 6

1. Прочитайте инструкцию по эксплуатации, соблюдайте указания и

правила техники безопасности, приведенные в инструкции.

2. Электроинструмент класса II.

3. Пользуйтесь средствами индивидуальной защиты (закрытыми

защитными очками, наушниками, пылезащитной маской).

4. Отключите шнур питания перед ремонтными или наладочными

работами.

5. Берегите от дождя.

6. Не разрешайте детям прикасаться к электроинструменту.

  

Ударные дрели – это ручной электроинструмент II класса безопасности.

Электроинструмент приводится в движение электрическим однофазным

коллекторным двигателем; скорость вращения электроинструмента

регулируется посредством зубчатой передачи. Электроинструмент

данного типа применяется для сверления отверстий в древесине и

материалах на основе древесины, металле, керамике и пластмассе в

режиме сверления без удара, а также в бетоне, кирпиче и аналогичных

материалах в режиме сверления с ударом. Сфера применения данного

электроинструмента - строительно-ремонтные, столярные работы, а

также все работы, выполняемые домашними мастерами.

     .

   

Перечисленная ниже нумерация касается элементов инструмента,

представленных на страницах с графическими изображениями.

1. Сверлильный патрон

2. Переключатель режима работы

3. Фиксатор кнопки включения

4. Переключатель направления вращения

5. Переключатель частоты вращения

6. Кнопка включения

7. Вспомогательная рукоятка

8. Планка ограничителя глубины сверления

* Внешний вид приобретенного электроинструмента может незначительно

отличаться от изображенного на рисунке

  

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

СБОРКА/НАСТРОЙКА

ИНФОРМАЦИЯ

   

1. Вспомогательная рукоятка – 1 шт.

2. Планка ограничителя глубины сверления – 1 шт.

3. Ключ – вороток – 1 шт.

4. Чемоданчик для транспортировки – 1 шт.

*В комплект модели 50G519K в отличие от 50G519 кроме стандартного оснащения

входят дополнительные принадлежности, такие как:

1. Рулетка 3 м - 1 шт.

2. Ключи торцевые ¼”(5-13 мм) - 9 шт.

3. Отверточные наконечники 50 мм, разные - 4 шт.

4. Адаптер для торцевых ключей ¼” - 1 шт.

5. Сверла по металлу Ø 5, 6, 8 мм - 3 шт.

6. Сверла по бетону Ø 5, 6, 8 мм - 3 шт.

7. Ключ разводной 6” - 1 шт.

8. Плоскогубцы комбинированные - 1 шт.

9. Молотки - 1 шт.

10. Рукоятка с гнездом HEX ¼” - 1 шт.

11. Дюбели и шурупы, разные - 1 компл.

ПОДГОТОВКА К РАБОТЕ

  

     

  (7).  

      

      ,

     .

•Ослабьте винт фиксации фланца вспомогательной рукоятки (7),

поворачивая его влево.

•Наденьте фланец вспомогательной рукоятки (7) на

цилиндрическую часть корпуса дрели.

•Поверните рукоятку в наиболее удобное положение.

•Затяните винт фиксации вспомогательной рукоятки (7) для

окончательного закрепления рукоятки.

   

Планка ограничителя (8) служит для настройки глубины погружения

сверла в материал.

•Ослабьте винт фиксации фланца вспомогательной рукоятки (7).

•Вставьте планку ограничителя (8) в отверстие во фланце

вспомогательной рукоятки.

•Отрегулируйте требуемую глубину сверления.

•Заблокируйте, затягивая винт фиксации фланца вспомогательной

рукоятки (7).

  

   .

•Вставьте ключик в одно из отверстий, расположенных по

окружности сверлильного патрона (1).

•Разведите кулачки патрона на необходимое расстояние.

•Вставьте цилиндрическую часть сверла в отверстие сверлильного

патрона, до упора (1).

•С помощью ключа (вставляя его по очереди в каждое из трех

отверстий, расположенных по окружности сверлильного патрона)

зажмите кулачки патрона на цилиндрической части сверла.

       

,      .

РАБОТА/НАСТРОЙКА

/

    ,

    .

 - нажмите кнопку включения (6) и придержите в этом

положении.

 - отпустите кнопку включения (6).

   ( )

:

•Нажмите кнопку включения (6) и придержите в этом положении.

•Нажмите фиксатор кнопки включения (3) (. A).

•Отпустите кнопку включения (6).

:

•Нажать и отпустить кнопку включения (6).

      

 .

   

Дрель позволяет работать с разными скоростями вращения

шпинделя. Частота вращения регулируется переключателем (5)

(. A). Переключателем скорости вращения можно плавно

регулировать скорость, увеличивая или уменьшая нажим на кнопку

включения (6).

•Поворачивая переключатель вправо (5) увеличиваем скорость

вращения,

•Поворачивая переключатель влево (5) уменьшаем скорость

вращения.

* Следует обратить внимание на графические символы, расположенные на

переключателе скорости вращения или на корпусе оборудования.

Подбирать соответствующую скорость вращения следует во время

работы дрели без нагрузки, при включенной функции блокировки

шпинделя. Отрегулированная таким образом скорость вращения

при работе с нагрузкой может быть меньше.

 –   

Выбор направления вращения шпинделя осуществляется с

помощью переключателя (4) (. A).

  - поставьте переключатель (4) в крайнее левое

положение.

  - поставьте переключатель (4) в крайнее правое

положение.

* Внимание. В некоторых случаях в приобретенном инструменте положение

переключателя по отношению к направлению вращения может не соответствовать

описанному в руководстве. Следует обратить внимание на графические символы,

расположенные на переключателе или корпусе оборудования.

     

  .   ,

     

 .

  

Переключатель режима работы (2) позволяет подобрать

необходимый режим работы: сверление без удара или с ударом

(. B). Для сверления отверстий в таких материалах, как металл,

древесина, керамика, пластмасса и т.п. поставьте переключатель

в позицию работы без удара ("сверло"). Для сверления отверстий

в таких материалах, как камень, бетон, кирпич и т.п. установите

переключатель в позицию работы с ударом ("молоток"). Отверстия

в древесине, материалах на основе древесины и металлах сверлите

с помощью сверл из быстрорежущей либо углеродистой стали

(только для древесины и материалов на ее основе). Для сверления с

ударом служат сверла с твердосплавными напайками.

        

 .

      

   .  

      

    1-2    

.   ,     

,     .

ОБСЛУЖИВАНИЕ И КОНСЕРВАЦИЯ

  - ,   ,

,   ,  

     .

  

• Рекомендуется чистить электроинструмент после каждого

использования.

•Для чистки запрещается использовать воду и прочие жидкости.

•Чистите электроинструмент сухой тряпочкой или сжатым

воздухом под небольшим давлением.

•Запрещается использовать для чистки чистящие средства и

растворители, так как они могут повредить пластмассовые

элементы электроинструмента.

•Систематически очищайте вентиляционные отверстия, чтобы не

допустить перегрева электроинструмента.

•При повреждении шнура питания замените его шнуром

питания с аналогичными параметрами. Замену шнура питания

поручите квалифицированному специалисту, либо передайте

электроинструмент в сервисную мастерскую.

•В случае сильного искрения на коллекторе поручите специалисту

проверить состояние угольных щеток двигателя.

•Храните электроинструмент в сухом и недоступном для детей месте.

  

•Разведите кулачки сверлильного патрона (1).

•Выньте крепежный винт сверлильного патрона с помощью

крестовой отвертки, поворачивая ее вправо (левая резьба).

•Закрепите шестигранный ключ в сверлильном патроне (. D).

•Слегка ударьте по противоположному концу шестигранного ключа.

•Отвинтите сверлильный патрон.

Монтажсверлильногопатронаосуществляетсявпоследовательности,

обратной его демонтажу.

  

    (  5

),      

  .   

 .    

 ,   

  .

Все неполадки должны устраняться уполномоченной сервисной

службой производителя.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

 

 

 

Напряжение питания 230 В

Частота питающего тока 50 Гц

Номинальная мощность 600 Вт

Диапазон частоты вращения без нагрузки 0 – 3000 мин-1

Частота удара без нагрузки 0 – 48000/мин

Рабочий диапазон сверлильного патрона 1,5 - 13 мм

Резьба сверлильного патрона: ½ '' - 20 UNF

Максимальный диаметр

сверления

сталь 10 мм

бетон 14 мм

дерево 23 мм

Класс защиты II

Масса 1,6 кг

Год выпуска 2020

     

     .

Уровни шума, то есть уровень звукового давления LpA, а также

уровень звуковой мощности LwAи значение неопределенности

измерения K, приведенные ниже в данной инструкции по

эксплуатации, определены по EN 60745.

Уровень вибрации (значение виброускорения) ahи значение

неопределенности измерения K определены по EN 60745-2-1, и

приведены ниже.

Приведенный в данной инструкции по эксплуатации уровень

вибрации определен по методу измерений, установленному

стандартом EN 60745-1, и может использоваться для сравнения

разных моделей электроинструмента одного класса. Параметры

вибрационной характеристики можно также использовать для

предварительной оценки вибрационной экспозиции.

Заявленная вибрационная характеристика представительна для

основных рабочих заданий электроинструмента. Вибрационная

характеристика может измениться, если электроинструмент

будет использоваться для других целей, либо с другими рабочими

принадлежностями, а также в случае недостаточного технического

ухода за электроинструментом. Приведенные выше причины могут

вызвать увеличение длительности вибрационной экспозиции за

период работы.

Для точной оценки вибрационной экспозиции следует учесть

время, в течение которого электроинструмент находится в

отключенном состоянии, либо во включенном, но не работает. В

данном случае значение полной вибрации может быть значительно

ниже. Для защиты оператора от вредного воздействия вибрации

необходимо применять дополнительные меры безопасности, а

именно: обеспечивать технический уход за электроинструментом

и рабочими принадлежностями, поддерживать температуру рук на

приемлемом уровне, соблюдать режим труда.

Уровень акустического давления: LpA= 86 дБ(A) K = 3 дБ(A)

Уровень акустической мощности: LwA= 97 дБ(A) K = 3 дБ(A)

Виброускорение, сверление с ударом в бетоне:

ah,ID = 7,74 м/с2K=1,5 м/с2

Виброускорение, сверление в металле: ah,D = 2,26 м/с2K=1,5 м/с2

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Электроприборы не следует выбрасывать вместе с домашними

отходами, их следует передать в специальный пункт утилизации.

Информацию на тему утилизации может предоставить продавец изделия

или местные власти. Электронное и электрическое оборудование,

отработавшее свой срок эксплуатации, содержит опасные для

окружающей среды вещества. Оборудование, не подвергнутое

процессу вторичной переработки, является потенциально опасным

для окружающей среды и здоровья человека.

* Оставляем за собой право вводить изменения.

Компания „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka

komandytowa, расположенная в Варшаве по адресу: ul. Pograniczna 2/4 (далее

„Grupa Topex”) сообщает, что все авторские права на содержание настоящей

инструкции (далее „Инструкция”), в т.ч. текст, фотографии, схемы, рисунки и

чертежи, а также компоновка, принадлежат исключительно компании Grupa

Topex и защищены законом от 4 февраля 1994 года об авторском праве и

смежных правах (Вестник законодательных актов РП № 90 поз. 631 с послед. изм).

Копирование, воспроизведение, публикация, изменение элементов инструкции

без письменного согласия компании Grupa Topex строго запрещено и может

повлечь за собой гражданскую и уголовную ответственность.

ИНФОРМАЦИЯ О ДАТЕ ИЗГОТОВЛЕНИЯ УКАЗАНА

В СЕРИЙНОМ НОМЕРЕ, КОТОРЫЙ НАХОДИТСЯ НА

ИЗДЕЛИИ

Порядок расшифровки информации следующий:

2YYV*****

где

2 –  ,

YY –  

V-    ( )

***** -   

Изготовлено в КНР для GRUPA TOPEX Sp. z o.o. Sp. k., ul. Pograniczna 2/4, 02-285

Warszawa, Польша

ПЕРЕКЛАД ІНСТРУКЦІЇ З ОРИГІНАЛУ

 

50G519

УВАГА! ПЕРЕД ТИМ ЯК ПРИСТУПАТИ ДО ЕКСПЛУАТАЦІЇ ІНСТРУМЕНТУ,

СЛІД УВАЖНО ОЗНАЙОМИТИСЯ З ЦІЄЮ ІНСТРУКЦІЄЮ Й ЗБЕРЕГТИ ЇЇ В

ДОСТУПНОМУ МІСЦІ.

СПЕЦІАЛЬНІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

ПІД ЧАС КОРИСТУВАННЯ УСТАТКУВАННЯМ

a)       

. Тривале нараження на галас може спричинитися

до втрати слуху.

b)   

   ’,   

. Миттєва втрата контролю над електроінструментом

може спричинитися до травмування оператора.

c)    ,    

     

   ,   

    ’. Контакт із дротом

під напругою здатен спричинити проведення струму на металеві

частини електроінструмента і, як наслідок, викликати поразку

електричним струмом.

d)   ,  . Дотик до частин

електроінструмента, що обертаються, особливо робочого

інструменту, може спричинитися до травматизму.

e)    ,  ,

   . Робочий інструмент може заклинити та

стати причиною втрати контролю над електроінструментом.

f)       

 . Існує велика вірогідність

високого моменту сили протидії.

g) ,   ,   

       

  . Такий спосіб кріплення оброблюваного

предмету є безпечнішим від притримування його рукою.

h)  ,   : не допускається

жбурляти електроінструмент, не перевантажувати, не

занурювати в воду, ані в інші рідини; не застосовувати до

замішування клеїв або чамуру; не допускається: вішати,

переносити, тягнути чи вимикати електроінструмент із

мережевого гнізда за мережевий шнур.

!     

      .

     ,

      

,       

.

 

1 2

5 6

1. Прочитайте інструкцію, дотримуйтесь правил техніки безпеки,

що містяться в ній!

2. Клас ізоляції устаткування ІІ.

3. Слід обов’язково застосовувати засоби індивідуального захисту

як, наприклад, захисні окуляри, навушники, протипилову маску.

4. Від’єднайте мережевий шнур від мережі живлення, перш ніж

заходитися обслуговувати або ремонтувати електроінструмент.

5. Боїться дощу!

6. Зберігати у недоступному для дітей місці!

  

Дриль ударний представляє собою ручний електроінструмент,

яакому надано II клас з електроізоляції. Він працює від однофазного

електромотору з редуктором швидкості (зубчастої передачі). Даний

електроінструмент призначений до свердлення отворів в дереві,

деревоматеріалах, металі, кахлі і пластмасах в режимі без удару,

а також в бетоні, цеглі та подібних матеріалах в режимі з ударом.

Інструмент призначений до використання в ремонтно-будівельних,

столярських працях, а також до інших аматорських праць.

     

.

 

Перелік елементів зовнішнього вигляду електроінструменту, що

зазначений нижче, стосується малюнків до цієї інструкції.

1. Патрон свердлильний

2. Перемикач робочого режиму

3. Кнопка блокування кнопки ввімкнення

4. Перемикач реверсу

5. Ручка регулювання швидкості обертів мотору

6. Кнопка ввімкнення

7. Руків’я поміжне

8. Обмежувач глибини свердлення

* Існує можливість незначної відмінності між фактичним зовнішнім виглядом

електроінструменту та таким, що зображений на малюнку

  

УВАГА!

ЗАСТЕРЕЖЕННЯ

МОНТАЖ/НАЛАШТУВАННЯ

ІНФОРМАЦІЯ

  

1. Руків’я поміжне, – 1 шт.

2. Обмежувач глибини свердлення, – 1 шт.

3. Ключ-викрутка, – 1 шт.

4. Кейс для переношування і зберігання – 1 шт.

*Модель 50G519K, на відміну від 50G519, окрім стандартного обладнання має

широкий набір додаткових приладів таких, як:

1. Рулетка 3 м - 1 шт.

2. Ключі торцеві ¼”(5-13 мм) - 9 шт.

3. Наконечники викруткові 50 мм в різні - 4 шт.

4. Адаптер до насадок (торцевих ключів) ¼” - 1 шт.

5. Свердла по металу Ø 5, 6, 8 мм - 3 шт.

6. Свердла по бетону Ø 5, 6, 8 мм - 3 шт.

7. Ключ розвідний гайковий («шведік») 6” - 1 шт.

8. Пасатижі - 1 шт.

9. Молоток - 1 шт.

10. Руків’я з гніздом HEX ¼” - 1 шт.

11. Кілки й гвинти різні - 1 компл.

ПІДГОТОВКА ДО РОБОТИ

  ’

      

     

   ’ (7).  

     

’       

       .

•Послабте коліщатко, що блокує хомут додаткового руків’я (7),

обертаючи його ліворуч.

•Насуньте хомут поміжного руків’я (7) на валик у корпусі

електроінструмента.

•Оберніть руків’я довкола вісі шпинделя таким чином, щоб руків’я

стало в відповідне положення.

•Затягніть коліщатко, що блокує руків’я, праворуч, щоб знерушити

руків’я (7).

   

Обмежувач глибини (8) призначений для обмеження довжини

заглиблення свердла в матеріал.

•Ослабте коліщатко, що блокує хомут додаткового руків’я (7).

•Вставте планку обмежувача глибини (8) в отвір у хомуті поміжного

руків’я.

•Відрегулюйте потрібну глибину свердлення.

•Зафіксуйте шляхом притягнення коліщатка блокування

додаткового руків’я (7).

 / 

      .

•Вставте ключ в один із бокових отворів у свердлильному патроні (1).

•Розведіть губки патрона на потрібний діаметр.

•Вставте хвостовик свердла в патрон (1) до опору.

•За допомогою ключа, що вставляється в один з трьох отворів на

патроні, затисніть губки патрона і знеруште свердло.

  ’      

      .

ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ

  

     

,     .

 - натисніть кнопку (курок) ввімкнення (6) й утримуйте

натиснутою.

 - відпустіть кнопку (курок) ввімкнення (6).

   (  )

:

•Натиснути кнопку (курок) ввімкнення (6) й утримувати натиснутою.

•Натиснути кнопку блокування кнопки ввімкнення (3) (. A).

•Відпустити кнопку ввімкнення (6).

:

•Натиснути й відпустити кнопку ввімкнення (6).

   

     () .

    

Дриль допускає виконання праць із різними швидкостями обертання

шпинделя, які налаштовуються шляхом підкручування колеса (5)

(. A). Після встановлення бажаного обмеження швидкості за

допомогою колеса, додатково дозволяється регулювати швидкість

обертів шпинделя силою натиску а кнопку-курок ввімкнення (6).

•В разі обертання колеса (5) праворуч, швидкість збільшується,

•В разі обертання колеса (5) ліворуч, швидкість зменшується,

*В кожному разі колесо або перемикач позначено вказівними написами чи

графічними символами.

Відповідний підбір швидкості обертів слід виконувати при

ввімкненому на яловому ході дрилі, причому кнопка блокування

кнопки-курка ввімкнення повинна бути натиснутою. Встановлена

таким чином швидкість обертання під час праці з навантаженням

може дещо зменшуватись.

  – ()

Перемкнути напрямок обертання (реверс) шпинделя допускається

за допомогою перемикача (4) (. A).

 : встановіть перемикач реверсу (4) у крайнє ліве

положення.

  (): встановіть перемикач реверсу (4) у

крайнє праве положення.

* Допускається, що в деяких моделях положення перемикача встановлюється в

дещо іншому порядку. В кожному разі перемикач позначено вказівними написами

чи графічними символами.

     ()

    .   

    ,   

    .

  

Задопомогою перемикача(2) допускається обирати відповідний режим

роботи: свердлення з ударом чи без (. B). До свердлення в таких

матеріалах як метал, дерево, кахель, пластмаси чи подібні матеріали

перемикач встановлюється в положення режиму праці без удару —

навпроти символу «свердло». До свердлення в таких матеріалах як

камінь, бетон, цегла чи подібні матеріали перемикач встановлюється

в положення режиму праці з ударом — навпроти символу «молоток».

Отвори в дереві та деревоматеріалах, а також металі виконуються

за допомогою свердел зі швидкорізальної та вуглецевої сталі

(виключно в дереві та деревоматеріалах). Для свердлення з ударом

використовуються свердла з карбідними напайками («widia»).

         

 .

      

  .   

     , 

      

  . 3 .    

  ,     ,  

   ,  .

ЗБЕРІГАННЯ ТА ОБСЛУГОВУВАННЯ

  ,   

    ,   

      .

  

• Чистити електроінструмент рекомендується безпосередньо після

кожного використання.

•Не допускається чищення устаткування за допомогою води чи

іншої рідини.

•Устаткування допускається чистити виключно за допомогою сухої

ганчірки, пензля або струменем стисненого повітря низького

тиску.

•Не допускається використовувати при цьому ані мийні засоби, ані

розчинники, оскільки вони здатні пошкодити пластикові елементи

електроінструмента.

•Вентиляційні щілини в корпусі двигуна належить утримувати в

чистоті, щоб запобігти перегріванню електроінструмента.

•В разі пошкодження електричного дроту його слід на один з

аналогічними характеристиками. Будь-які сервісні та ремонтні

роботи слід виконувати виключно в авторизованому сервісному

центрі.

•В разі появи надмірного іскрення комутатора електроінструмент

слід передати кваліфікованому спеціалістові на перевірку стану

вугільних щіточок двигуна.

•Устаткування зберігають у сухому місці, недоступному для дітей.

 

•Розвести губки патрона (1).

•За допомогою хрестовидного ключа відкрутити гвинт, що кріпить

патрон, вправо (гвинт з лівою різьбою).

•Вставити шестигранний ключ в патрон (. D).

•Злегка стукнути по протилежному кінцю шестигранного ключа.

•Відкрутити патрон.

Встановлення патрона виконується у зворотній послідовності.

  

   ,   (   5

),   ,   .  

   .

      

    

.

В разі будь-яких неполадок слід звертатися до авторизованого

сервісного центру виробника.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

 

 

 

Напруга живлення 230 В

Частота струму 50 Гц

Номінальна потужність 600 Вт

Швидкість обертів без навантаження, діапазон 0 - 3000 хв.-1

Частота вдару без навантаження 0 – 48000/хв.

Розмір свердлильного патрону 1,5 - 13 мм

Параметри різьби дрильового патрону ½ '' - 20 UNF

Максимальний діаметр

свердла

– по сталі 10 мм

– по бетону 14 мм

– по дереву 23 мм

Клас електроізоляції II

Маса 1,6 кг

Рік виготовлення 2020

     

    

Рівні галасу, такі як рівень акустичного тиску LpAта рівень акустичної

потужності LwA, а також невизначеність вимірювання K, вказані в

інструкції нижче, згідно зі стандартом EN 60745.

Амплітуда коливань або вібрації ahі невизначеність вимірювання

K визначаються згідно зі стандартом EN 60745 і наводяться нижче.

Зазначений у цій інструкції рівень вібрації (коливань) виміряний

згідно з визначеною стандартом EN 60745-2-1 процедурою

вимірювання і може бути використаний до порівняльного аналізу

електроінструментів. Він також годиться до попереднього аналізу

експозиції вібрації.

Вказаний рівень вібрації відповідає основним галузям експлуатації

електроінструменту. Якщо електроінструмент експлуатується з

іншою метою або з іншими робочими інструментами, а також, якщо

регламентні роботи не будуть адекватними та достатніми, рівень

вібрації може відрізнятися. Вищезгадані причини можуть викликати

підвищену експозицію вібрації протягом усього періоду експлуатації.

Для ретельного визначення експозиції вібрації слід взяти до

уваги періоди, коли електроінструмент вимкнений або коли він

ввімкнений, але не використовується у роботі. Таким чином,

сумарна експозиція вібрації може виявитися суттєво меншою. Слід

впровадити додаткові заходи безпеки з метою захисту користувача

від наслідків вібрації, таких як: догляд за електроінструментом і

робочим інструментом, забезпечення відповідної температури рук,

належна організація праці.

Рівень тиску галасу: LpA= 86 дБ (A) K = 3 дБ(A)

Рівень акустичної потужності: LwA= 97 дБ (A) K = 3 дБ(A)

Значення вібрації (прискорення коливань) при свердленні з ударом

по бетону: ah,ID = 7,74 м/с2K=1,5 м/с2

Значення вібрації (прискорення коливань) при свердленні по

металу: ah,D = 2,26 м/с2K=1,5 м/с2

ООХОРОНА СЕРЕДОВИЩА

Зужиті продукти, що працюють на електричному живленні, не

слід викидати разом з побутовими відходами, а утилізовувати в

спеціальних закладах. Відомості про утилізацію можна отримати

в продавця продукції чи в органах місцевої адміністрації.

Відпрацьовані електричні та електронні прилади містять

речовини, що не є сприятливими для природного середовища.

Обладнання, що не передається до переробки, може становити

небезпеку для середовища та здоров’я людини.

* Виробник залишає за собою право вносити зміни.

«Grupa Topex Spółka z ograniczoną odpowiedzialnością» Spółka komandytowa, з

юридичною адресою в Варшаві, ul. Pograniczna 2/4, (тут і далі згадуване як «Grupa

Topex») сповіщає, що всі авторські права на зміст даної інструкції (тут і далі

називаної «Інструкція»), в тому на її текст, розміщені світлини, схематичні рисунки,

креслення, а також розташування текстових і графічних елементів належать

виключно до Grupa Topex і застережені відповідно до Закону від 4 лютого 1994

року «Про авторське право й споріднені права» (див. орган держдруку Польщі «Dz.

U.» 2006 № 90 п. 631 з подальш. зм.). Копіювання, переробка, публікація, переробка

в комерційних цілях всієї Інструкції чи окремих її елементів без письмового

дозволу Grupa Topex суворо заборонене. Недотримання до цієї вимоги тягне за

собою цивільну та карну відповідальність

EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA

ÜTVEFÚRÓ

50G519

FIGYELEM: AZ ELEKTROMOS SZERSZÁM ÜZEMBE HELYEZÉSE ELŐTT

FIGYELMESEN OLVASSA EL EZT A HASZNÁLATI UTASÍTÁST ÉS ŐRIZZE

MEG KÉSŐBBI FELHASZNÁLÁS CÉLJÁRA.

RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK

a) Az ütve-fúró használata alatt használjon fülvédő eszközt. A

túlzott zajártalom hallásromlást, süketséget okozhat.

b) A szerszámot használja a vele szállított pótmarkolatokkal. A szerszám

feletti uralom elvesztése kezelőjének személyi sérülését okozhatja.

c) Olyan munkák végzésekor, ahol a munkaszerszám rejtett

elektromos kábelekre, vagy a saját kábelére találhat, a

berendezést a markolat szigetelt felületi részénél kell megfogni.

Hálózati vezetékkel érintkezve az áram révén a feszültség átkerülhet

a berendezés fém részeire, ami elektromos áramütéshez vezethet.

d) Kerülje a forgó elemekkel való érintkezést. Az elektromos

szerszám forgó részeinek, főleg a tokmányának megfogása testi

sérülést okozhat.

e) A félretevés előtt várja meg, míg az elektromos szerszám

teljesen leáll. A betétszerszám beakadhat, vagy az elektromos

szerszám fölötti uralom elvesztését okozhatja.

f) A munkaszerszám elakadásakor az elektromos szerszámot azonnal

kapcsolja ki, emellett készüljön fel a nagy reakciós nyomatékra.

g) A megmunkálandó anyagot stabil aljzatra kell helyezni és az

elmozdulás elkerülése érdekében befogókkal, vagy satuban

kell rögzíteni kell. A munkadarab ilyen módon történő rögzítése

biztonságosabb, mint azt a kézben tartani.

h) A helytelen használat leírása: Az elektromos szerszámot ne dobálja,

ne terhelje túl, ne merítse vízbe vagy egyéb folyadékba, ne használja

ragasztóhabarcs vagy cementhabarcs keveréséhez, valamint nem

szabad az elektromos szerszámot a feszültségkábel segítségével

felakasztani, hordozni, húzni, vagy kikapcsolni az aljzatból kihúzva.

FIGYELEM! A berendezés beltéri alkalmazásra szolgál.

Az önmagában is biztonságos szerkezeti felépítés, a biztonsági

megoldások és a kiegészítő védőfelszerelések alkalmazása

mellett is mindig fennmarad a munkavégzés közben bekövetkező

balesetek minimális veszélye.

Az alkalmazott jelzések magyarázata:

1 2

5 6

1. Olvassa el a használati utasítást, tartsa be a benne található

gyelmeztetéseket és biztonsági szabályokat.

2. II. oszt. szigetelésű szerszám.

3. Alkalmazza az egyéni védőeszközöket (zárt védőszemüveget,

hallásvédő eszközt, porvédő álarcot)!

4. Karbantartás, javítás megkezdése előtt húzza ki a hálózati

csatlakozódugót az aljzatból!

5. Csapadéktól védendő!

6. Gyerekek elől elzárandó!

FELÉPÍTÉS, RENDELTETÉS

Az ütvefúrók a II. szigetelési osztályba sorolt elektromos kéziszerszámok.

Meghajtásukat egyfázisú, kommutátoros elektromotor végzi, amely

forgási sebességének csökkentéséről fogaskerék-áttétel gondoskodik.

Ezek az elektromos kéziszerszámok széles körben használatosak furatok

készítésére fában, fához hasonló anyagokban, kerámiában, műanyagban

ütőmechanizmus nélküli üzemmódban, valamint betonban, téglában és

más ezekhez hasonló anyagokban, az ütőmechanizmus bekapcsolásával.

Felhasználási területük kiterjed az építési, felújítási és asztalosipari

munkákra, valamint az önállóan végzett otthoni barkácsolás során a

legkülönfélébb tevékenységekre.

Tilos az elektromos kéziszerszámot rendeltetésétől eltérő célra alkalmazni.

AZ ÁBRÁK ÁTTEKINTÉSE

Az alkalmazott számozás a külön oldalakon található, a szerszámok

részelemeit bemutató ábrák jelöléseit követi.

1. Tokmány

2. Üzemmódváltó kapcsoló

3. Az indítókapcsoló reteszelőgombja

4. Forgásirányváltó kapcsoló

5. Fordulatszám szabályozó forgatógomb

6. Indítókapcsoló

7. Pótmarkolat

8. Fúrásmélység-határoló rúd

* Előfordulhatnak kisebb különbségek a termék és az ábrák között.

AZ ALKALMAZOTT PIKTOGRAMMOK MAGYARÁZATA

FIGYELEM

FIGYELMEZTETÉS

ÖSSZESZERELÉS / BEÁLLÍTÁS

TÁJÉKOZTATÓ

TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK

1. Pótmarkolat – 1 db

2. Fúrásmélység-határoló léc – 1 db

3. Tokmánykulcs – 1 db

4. Hordtáska – 1 db

*Az 50G519K modell, az 50G519 modelltől eltérően a standard kiszerelésen kívül

számos további tartozékkal rendelkezik, mint pl.:

1. 3 m-e mérőszalag - 1 db

2. Dugókulcsok ¼”(5-13 mm) - 9 db

3. Csavarbehajtó bitek, 50 mm, - 4 db

4. Dugókulcs készlet ¼” - 1 db

5. Fém fúrók Ø 5, 6, 8 mm - 3 db

6. Beton fúrók Ø 5, 6, 8 mm - 3 db

7. Állítható kulcs 6” - 1 db

8. Univerzális fogók, - 1 db

9. Kalapács - 1 db

10. Fogantyú HEX ¼”aljzattal - 1 szt.

11. Tiplik és önfúró csavarok - 1 készlet

FELKÉSZÍTÉS AZ ÜZEMBEHELYEZÉSRE

A PÓTMARKOLAT FELSZERELÉSE

Munkavédelmi szempontból ajánlott a (7) pótmarkolatot minden

esetben használni. A pótmarkolat elforgatható a szorítás oldása után,

lehetővé téve a munkavégzéshez a legkényelmesebb helyzetbe való

beállítást.

•Lazítsa meg a (7) pótmarkolat bilincsrészét rögzítő forgatógombot,

balra csavarva.

•Csúsztassa a (7) pótmarkolat bilincsrészét a fúrógép nyakrészére.

•Fordítsa a legmegfelelőbb helyzetbe.

•Húzza meg a markolatrészt, jobbra forgatva, a (7) pótmarkolat

rögzítéséhez.

A FÚRÁSMÉLYSÉG-HATÁROLÓ FELSZERELÉSE

A (8) fúrásmélység-határoló a fúrószár anyagba süllyesztése

mélységének beállítására szolgál.

•Lazítsa meg a (7) pótmarkolatot rögzítő forgatógombot.

•A (8) határolórudat tolja be a pótmarkolat nyílásába.

•Állítsa be a kívánt fúrásmélységet.

•Rögzítse a (7) pótmarkolatot a markolatrész meghúzásával.

SZERSZÁMBEFOGÁS

Áramtalanítsa a szerszámot.

•Helyezze be a tokmánykulcsot az egyik nyílásba a (1) tokmány

palástján.

•Nyissa meg a szorítópofákat a kívánt mértékben.

•Csúsztassa a fúrószár hengeres végét ütközésig a (1) tokmány

szorítópofái közötti nyílásba.

•A tokmánykulcs elfordításával (amelyet a tokmány palástján

lévő három furatba kell egymás után illeszteni) szorítsa meg a

szorítópofákat a fúrószáron.

Soha ne felejtse el a tokmánykulcsot kivenni a tokmányból a

fúrószár ki- vagy befogatása után.

MUNKAVÉGZÉS / BEÁLLÍTÁSOK

INDÍTÁS / LEÁLLÍTÁS

A hálózati feszültségnek meg kell egyeznie a fúrógép gyári

adattábláján feltüntetett feszültséggel.

Bekapcsolás - nyomja meg és tartsa benyomva a (6) indítókapcsolót.

Leállítás - engedje fel a (6) indítókapcsoló gombját.

Az indítókapcsoló reteszelése (folyamatos üzem)

Beindítás:

•Nyomja meg és tartsa benyomva a (6) indítókapcsolót.

•Nyomja be az indítókapcsoló (3) reteszét (A. ábra).

•Engedje fel a (6) indítókapcsoló gombját.

Leállítás:

•Nyomja be, majd engedje fel a (6) indítókapcsolót.

Az orsó fordulatszámát az indítókapcsolóra kifejtett nyomás

mértékével lehet szabályozni.

AZ ORSÓ FORDULATSZÁMÁT SZABÁLYOZÓ FORGATÓGOMB

A fúrógép többféle orsó fordulatszámmal működtethető. Szabályozására

az (5) forgatógomb szolgál (A. ábra). A fordulatszám-szabályzó

gomb mindegyik beállításánál a fordulatszám fokozatmentesen

szabályozható a (6) indítókapcsolóra gyakorolt nyomás növelésével

vagy csökkentésével a beállított határig.

•A (5) forgatógomb jobbra forgatása a fordulatszám növekedését okozza.

•A (5) forgatógomb balra forgatása a fordulatszám csökkenését okozza.

* Figyelembe kell venni a forgatógombon vagy az indítókapcsolón elhelyezett

jelzéseket.

A megfelelő fordulatszám beállítását terhelés nélkül működő fúrógépen,

a bekapcsológomb reteszelése mellett végezze. Az így beállított

fordulatszám a terheléssel csökkenhet.

FORGÁSIRÁNY JOBBRA – BALRA

A (4) forgásirányváltó kapcsolóval megválasztható a fúrógép orsó

forgásiránya (A. ábra).

Forgásirány jobbra – állítsa a (4) kapcsolót baloldali végállásba.

Forgásirány balra – állítsa a (4)kapcsolót jobboldali végállásba.

* A forgásirány-váltó kapcsoló adott forgásirányhoz tartozó állása egyes esetekben

eltérhet a fentiekben leírtaktól. Mindenek előtt a forgásirány-váltó kapcsolón vagy a

szerszám házán található jelzéseket kell gyelembe venni.

Tilos a szerszám tengelyének forgásirányát megváltoztatni, amikor

a fúrógép tengelye forog. Bekapcsolás előtt ellenőrizze, hogy az

irányváltó kapcsoló a megfelelő állásban van-e.

AZ ÜZEMMÓDVÁLTÓ KAPCSOLÓ

A (2) üzemmódváltó kapcsolóval megválasztható a végzendő munka

típusa: fúrás ütőmechanizmussal vagy a nélkül (B. ábra). Olyan

anyagokban való fúráshoz, mint fém, fa, kerámiák, műanyagok és az

ezekhez hasonlók, a kapcsolót az egyszerű fúrásra kell állítani (jele

a fúrószár képe). Fúráshoz olyan anyagokban, mint kő, beton, tégla

vagy ezekhez hasonlók, a kapcsolót ütvefúrásra kell állítani (jele a

kalapács képe). A furatok készítéséhez fában és hasonló anyagokban,

valamint fémekben gyorsvágó acél vagy szénacél (csak fához és

fatípusú anyagokhoz) fúrószár használatos. Ütvefúráshoz erre szolgáló

különleges, vídiabetétes fúrószárak használandók.

Ne használjon balos forgási irányt ütvefúró üzemmódban.

A hosszú ideig tartó, kis fordulatszámon végzett fúrás a motor

túlmelegedéséhez vezethet. Tartson rendszeres szünetet a

munkában, vagy engedje, hogy a szerszám terhelés nélkül a

maximális fordulatszámon működjön mintegy 3 percig. Fordítson

arra gyelmet, hogy a fúrógép házán lévő, a motor hűtésére

szolgáló szellőzőnyílások soha ne legyenek eltakarva.

KEZELÉS, KARBANTARTÁS

Bármilyen szerelési, beállítási, javítási vagy karbantartási művelet

megkezdése előtt húzza ki a hálózati csatlakozót az aljzatból.

KARBANTARTÁS, TÁROLÁS

• Minden esetben ajánlott a használat befejeztével azonnal

megtisztítani a berendezést.

•A tisztításhoz tilos vizet vagy más folyadékot használni.

•A szerszámot tisztítsa száraz törlőkendővel vagy fúvassa le alacsony

nyomású sűrített levegővel.

•Ne használjon semmilyen tisztítószert vagy oldószert, mert

károsíthatják a műanyagból készült elemeket.

•Rendszeresen tisztítsa ki a motorház szellőzőnyílásait, hogy megelőzze

ezzel a motor esetleges túlmelegedését.

•Ha a hálózati csatlakozókábel megsérül, azt azonos műszaki

jellemzőkkel rendelkező csatlakozókábellel kell kicserélni. A cserét

bízza szakemberre vagy szakszervizre.

•Ha a motor kommutátoránál túlzott szikraképződést tapasztal,

ellenőriztesse szakemberrel a motor szénkeféinek állapotát.

•A berendezést tárolja száraz, gyermekektől elzárt helyen.

TOKMÁNYCSERE

•Nyissa meg az (1) tokmány szorítópofáit.

•Csavarja ki a tokmányt rögzítő csavart keresztcsavarhúzóval, jobbra

forgatva azt (balos menet).

•Fogja be az imbuszkulcsot a tokmányba (D. ábra).

•Gyengén üsse meg az imbuszkulcs végét.

•Csavarja le a tokmányt.

A tokmány felszerelése a leszereléssel ellentétes műveleti sorrendben

történik.

A SZÉNKEFÉK CSERÉJE

A motor elhasználódott (5 mm-nél rövidebb), elégett vagy elrepedt

szénkeféit azonnal ki kell cserélni. A két szénkefét minden esetben

együtt, párban kell kicserélni.

A szénkefék cseréjét bízza szakemberre, és csak eredeti alkatrészt

használjon.

Bármiféle felmerülő meghibásodás javítását bízza a gyári márkaszervizre.

MŰSZAKI JELLEMZŐK

MŰSZAKI ADATOK

Ütvefúró

Jellemző Érték

Hálózati feszültség 230 V AC

Hálózati frekvencia 50 Hz

Névleges teljesítmény 600 W

Üresjárati fordulatszám-tartomány 0-3000 min-1

Ütési frekvencia terhelés nélkül 0 – 48000/min

Tokmány befogási mérettartomány 1,5 - 13 mm

Tokmány orsófurat ½ '' - 20 UNF

Maximális fúrási átmérő

acél 10 mm

beton 14 mm

fa 23mm

Érintésvédelmi besorolási osztály II

Tömeg 1,6 kg

Gyártás éve 2020

ZAJ- ÉS REZGÉSVÉDELMI ADATOK

Tájékoztatás a zajról és a rezgésekről

A zaj kibocsátás szintjei, így a kibocsátott hangnyomásszint (LPA) és

a hangteljesítményszint (LwA), valamint a mérési bizonytalanság (K)

értékei a használati utasítás alábbi részében kerültek megadásra az EN

60745 szabványnak megfelelően.

A rezgésgyorsulás (ah), valamint a vonatkozó mérési bizonytalanság

(K) alább megadott értékei az EN 60745-2-1 szabvány alapján kerültek

meghatározásra.

A jelen használati utasításban alább megadott rezgésgyorsulás szintje

az EN 60745-2-1 szabványban meghatározott mérési eljárás szerint

került meghatározásra, és felhasználható az elektromos kéziszerszámok

összehasonlítására. Felhasználható a rezgésgyorsulási expozíció

előzetes értékelésére is.

A megadott rezgésgyorsulási szint az elektromos kéziszerszám alapvető

alkalmazásaira reprezentatív. Ha az elektromos kéziszerszám más

módon, vagy más betétszerszámokkal kerül alkalmazásra, valamint

akkor is, ha nincs megfelelően karbantartva, a rezgésgyorsulás szintje

változhat. A fentebb felsorolt okok előidézhetik a rezgésgyorsulási

expozíció növekedését a teljes üzemidő alatt.

Ahhoz, hogy pontosan megbecsülhető legyen a rezgésgyorsulási

expozíció, gyelembe kell venni azokat az időszakokat is, amikor az

elektromos kéziszerszám ki van kapcsolva, vagy be van kapcsolva,

de nincs használatban. Ily módon a teljes rezgésgyorsulási expozíció

jelentősen alacsonyabbnak bizonyulhat. További biztonsági

intézkedéseket kell foganatosítani a felhasználó rezgések elleni

védelmére, mégpedig: karban kell tartani az elektromos kéziszerszámot

és a betétszerszámokat, biztosítani kell a kezek megfelelő hőmérsékletét,

valamint a megfelelő munkaszervezést.

Hangnyomás-szint: LpA= 86 dB(A) K = 3 dB(A)

Hangteljesítmény-szint: LwA= 97 dB(A) K = 3 dB(A)

Rezgésgyorsulás, ütvefúrás betonban : ah,ID = 7,74 m/s2K=1,5 m/s2

Rezgésgyorsulás, fúrás fémben: ah,D = 2,26 m/s2K=1,5 m/s2

KÖRNYEZETVÉDELEM

Az elektromos üzemű termékeket ne dobja ki a házi szeméttel, hanem

azt adja le hulladékkezelésre, hulladékgyűjtésre szakosodott helyen.

A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék

kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott elektromos

és elektronikai berendezések a természeti környezetre ható anyagokat

tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett

berendezések potenciális veszélyforrást jelentenek a környezet és az

emberi egészség számára.

* A változtatás joga fenntartva!

A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa

(székhelye: Varsó, ul. Pograniczna 2/4) (a továbbiakban: „Grupa Topex”) kijelenti, hogy

a jelen használati utasítás (továbbiakban „Használati Utasítás”) tartalmával – ideértve

többek között annak szövegével, a felhasznált fényképekkel, vázlatokkal, rajzokkal,

valamint a formai megjelenéssel – kapcsolatos összes szerzői jog a Grupa Topex

kizárólagos tulajdonát képezi és mint ilyenek jogi védelem alatt állnak, az 1994. február

4-i, a szerzői és ahhoz hasonló jogokról szóló törvényben foglaltak szerint (Dz.U.

(Törvényközlöny) 2006. évf. 90. szám 631. tétel, a későbbi változásokkal). A Használati

Utasítás egészének vagy bármely részletének haszonszerzés céljából történő másolása,

feldolgozása, közzététele, megváltoztatása a Grupa Topex írásos engedélye nélkül

polgárjogi és büntetőjogi felelősségre vonás terhe mellett szigorúan tilos.

TRADUCERE A INSTRUCȚIUNILOR ORIGINALE

BORMAȘINĂ CU PERCUIE

50G519

ATENȚIE: ÎNAINTE DE A ÎNCEPE UTILIZAREA SCULEI ELECTRICE, TREBUIE

SĂ CITIȚI CU ATENȚIE ACESTE INSTRUCȚIUNI PĂSTRÂNDU-LE APOI

PENTRU UTILIZAREA LOR ULTERIOARĂ.

REGULI DETALIATE DE SIGURANȚĂ

a) Purtai apărătoare audio în timpul lucrului cu mașina de găurit

percutantă. Expunerea la zgomot poate cauza pierderea auzului.

b) Scula se utilizează împreună cu mânerele suplimentare furnizate

împreună cu scula. Pierderea controlului poate duce la vătămarea

corporală a operatorului.

c) În timpul lucrărilor în care unealta de lucru ar putea întâlni

cablaje ascunse sau propriul cablu, inei dispozitivul de

suprafeele izolate ale mânerului. Contactul cu cablul de

alimentare poate provoca transferarea tensiunii în părțile metalice

ale dispozitivului, ceea ce ar putea provoca un șoc electric.

d) Trebuie evitată atingerea elementelor rotative. Atingerea părților

rotative ale sculei electrice, în special a accesoriilor, poate duce la

vătămări corporale.

e) Înainte de a așeza scula electrică, trebuie așteptat ca aceasta

sa se oprească. Unealta de lucru se poate bloca și poate duce la

pierderea controlului asupra uneltei.

f) Dacă instrumentulde lucruse blochează, scula electrică trebuie oprită

imediat, trebuie să ți pregătiți pentru momente de reacție ridicate.

g) Materialul care urmează a  prelucrat trebuie xat pe o suprafaă

stabilă și asigurat împotriva deplasării prin intermediul unor

cleme sau a unei menghine. Acest mod de xare a piesei prelucrate

este mai sigur decât ținerea ei în mână..

h) Opis niewłaściwego użycia: Nu aruncați scula electrică, nu o

supraîncărcați, nu o scufundați în apă sau în alte lichide, nu o

utilizați pentru amestcarea mortarului pe bază de adezivi și ciment,

nu: agățați, mutați, trageți sau deconectați scula electrică din priză

tragând de cablul de alimentare.

ATENIE! Dispozitivul este utilizat pentru lucrări de interior.

Cu toată utilizarea unei structuri sigure din faza conceptuală, apoi

de aplicare a măsurilor de sigurană și a măsurilor de protecie

suplimentare, există întotdeauna riscul rezidual de rănire în timpul

muncii.

Explicarea pictogramelor utilizate.

1 2

5 6

1. Citiți instrucțiunile de utilizare, luați aminte la avertismentele și

condițiile de siguranță conținute în manual.

2. Dispozitiv – clasa a doua de izolației.

3. Folosiți echipament individual de protecție (ochelari, protecție

pentru urechi, mască de praf)

4. Deconectați cablul de alimentare înainte de întreținere sau reparații.

5. A proteja de ploaie.

6. Nu lăsați aparatul la îndemâna copiilor.

CONSTRUCIE ȘI UTILIZARE

Bormașina cu percuție este un instrument electric de tip manual, clasa de

izolație II. Acesta este propulsat de un motor cu colector cu o singură fază, a

cărei viteză de rotație este redusă prin intermediul unei transmisii de viteze.

Acest tip de mașină electrică este folosită pe scară largă pentru a face găuri

în lemn, materiale din lemn, metal, ceramică și material plastic în activități

fără impact și beton, cărămidă și materiale similare în activități cu impact.

Domeniile de utilizare sunt lucrările de renovare și construcție, tâmplărie,

lucrările în domeniul activităților gospodărești (meșteșugărești).

Este interzis de a se folosi aparatul electric în alt scop decât cel

prevăzut.

DESCRIEREA PAGINILOR DE GRAFICĂ

Numerotarea de mai jos se referă la elementele dispozitivului prezentate

pe paginile grace din acest manual de instrucțiuni.

1. Mâner bormașină

2. Comutator tip de activitate

3. Comutator de blocare pornire

4. Comutator direcție de rotație

5. Buton ritm de muncă

6. Comutator

7. Mâner auxiliar

8. Limitator de adâncime

* Pot apărea diferențe între desen și produs.

DESCRIEREA MARCAJELOR GRAFICE FOLOSITE

ATENȚIE

AVERTISIMENT

INSTALARE/SETĂRI

INFORMAȚIE

ECHIPAMENTE ȘI ACCESORII

1. Mâner suplimentar – 1 buc.

2. Limitator/opritor adâncime – 1 buc.

3. Cheie– șurubelniță – 1 buc.

4. Valiză pentru transport – 1 buc

* Spre deosebire de 50G519, modelul 50G519K are o serie de accesorii suplimentare,

precum:

1. Ruletă 3 m - 1 buc.

2. Chei tubulare ¼”(5-13 mm) - 9 buc.

3. Biți de șurubelniță 50 mm diverse - 4 buc.

4. Adaptor pentru cheie tubulară ¼” - 1 buc.

5. Burghie pentru metal Ø 5, 6, 8 mm - 3 buc.

6. Burghie pentru beton Ø 5, 6, 8 mm - 3 buc.

7. Cheie franceză 6” - 1 buc.

8. Clește universal - 1 buc.

9. Ciocan - 1 buc.

10. Mâner cu locaș HEX ¼” - 1buc.

11. Dibluri și șuruburi diferite - 1 set

PREGĂTIRE PENTRU MUNCĂ

INSTALAREA MÂNERULUI SUPLIMENTAR

Din motive de sigurană personală, în timpul utilizării bormașinii

folosii întotdeauna mânerul suplimentar (7). Posibilitatea de

rotaie a mânerului auxiliar, înainte de a-l xa pe construcia

bormașinii, vă permite să alegei locaia cea mai convenabilă pentru

condiiile de muncă.

•Slăbiți partea inferioară a mânerului suplimentar (7) rotindu-l spre stânga.

•Glisați gulerul mânerului auxiliar (7) pe partea cilindrică a construcției

ciocanului.

•Întorceți-l spre partea cea mai convenabilă muncii destinate.

•Strângeți partea inferioară a mânerului suplimentar (7) prin rotire spre

dreapta pentru a xa sigur în poziția dorită.

INSTALAREA LIMITATORULUI DE ADÂNCIME A FORĂRII

•Limitatorul (8) este utilizat pentru a determina adâncimea degajării

burghiului în material.

•Slăbiți butonul de blocare cu mânerului suplimentar (7)

•Glisați limitatorul (8) în oriciul din gulerul mânerului auxiliar (7).

•Setați adâncimea de găurire dorită.

•De blocat prin strângerea butonului de blocare gulerul mânerului

auxiliar (7).

MONTAREA INSTRUMENTELOR DE LUCRU

Deconectai instrumentul de la sursa de alimentare

•Se introduce cheia în una dintre oriciile de pe circumferința

mandrinei (1).

•Deschide falca la dimensiunea dorită.

•Introduceți arborele cilindric al burghiului în oriciul mandrinei (1).

•Cu ajutorul unei chei (introdus ulterior în cele trei oricii de pe perimetrul

mandrinei) pentru a strânge fălcile mandrinei pe arborele de foraj.

Întotdeauna reinei că cheia trebuie scoasă din bormașină după

nalizarea activităilor asociate cu introducerea sau scoaterea

burghiului.

LUCRU/SETĂRI

PORNIRE / OPRIRE

Tensiunea de alimentare trebuie să corespundă cu tensiunea

nominală indicată pe plăcua instrumentului.

Pornire - apăsați butonul de pornire () și mențineți-l în această poziție

Oprire - eliberați presiunea de pe comutator (6).

Blocarea butonului de pornire (activitate continuă)

Pornire:

•Apăsați butonul de pornire (6) și mențineți-l în această poziție.

•Apăsați butonul de blocare (3) (gA)

•Eliberați presiunea de pe comutator de pornire (6).

Oprire:

•Apăsați și eliberați presiunea asupra comutatorului (6).

Domeniul de viteză a arborelui este controlat gradual de către

comutatorul de declanșare.

COMUTATORUL DE REGLARE A VITEZEI ARBORELUI DE ROTAIE

Bormașina vă permite să lucrați cu diferite viteze de rotație ale axului.

Reglarea se realizează cu ajutorul butonului (5) (g. A). În cadrul ecărei

setări, butonul de reglare a vitezei de rotație poate regla cu ușurință

viteza prin creșterea sau descreșterea presiunii asupra comutatorului (6).

•Pornirea butonul spre dreapta (5) prevede o creștere a vitezei,

•Pornirea butonul spre stânga (5) prevede o reducere a vitezei.

* Vă rugăm să consultați semnele grace plasate pe butonul de control al vitezei sau

comutator.

Selectarea corectă a vitezei este realizată în timpul când bormașina

este pornită fără sarcină cu funcția de blocare a comutatorului. Rotațiile

setate astfel în timpul activității sub sarcină pot  reduse.

SENSUL DE ROTAIE ÎN DREAPA- ÎN STÂNGA

Cu ajutorul comutatorului de rotație (4) se realizează selectarea direcției

de rotație a axului bormașinii (g. A).

Rotaia spre dreapta - setati comutatorul (4), la extrema din stânga.

Rotaia spre stânga - setați comutatorul (4) la extremă din dreapta.

* Cu condiția ca în unele cazuri, poziția comutatorului spre direcția de rotație în raport

cu rotația poate  alta decât cea descrisă. Vă rugăm să consultați caracterele grace de

pe comutatorul de direcție a rotației sau pe carcasa instrumentului.

Nu facei modicări în direcia de rotaie, în timp ce axul se rotește.

Înainte de pornire, vericai dacă comutatorul direciei de rotaie

este în poziia corectă.

COMUTATOR TIP DE ACTIVITATE

Comutatorul tip de activitate (2) permite selectarea modului de

funcționare dorit: găurire cu percuție sau fără percuție (g.B). Pentru

găurire în materiale, cum ar  metal, lemn, ceramică, materiale plastice

sau similare trebuie să se seteze comutatorul în poziția de lucru fără

percuție (simbol foraj). Găurire în materiale, cum ar  piatră, beton,

cărămidă sau ceva similar, setați comutatorul în poziția de a lucra cu

percuție (simbol ciocan). Găurile din lemn, materiale de lemn și metale

se realizează cu ajutorul burghiului din oțel sau din oțel carbon (numai

în lemn sau în materiale pe bază de lemn). Forarea cu percuție se face cu

burghie speciale cu plăcuțe din carbură cimentat (widia).

Nu ar trebui să se folosească direcia de rotaie stânga, în timp de

foraj cu percuie.

Forajul pe termen lung la viteză redusă a axului poate duce la

supraîncălzirea motorului. Ar trebui să luai pauze periodice de la

locul de muncă sau de a permite dispozitivului să lucreze la turaie

maximă fără sarcină timp de aproximativ 1-2 minute. Avei grijă să

nu astupai oriciile din carcasa proiectată pe mașină de găurit care

au rolul de ventilaie a motorului bormașinii.

SERVICII ȘI CONSERVARE

Înainte de a începe activităile legate de controlul, întreinerea sau

repararea, deconectai cablul de alimentare de la priză.

ÎNTREINERE ȘI DEPOZITARE

• Se recomandă curățarea aparatului imediat după ecare utilizare.

•Pentru curățare, nu folosiți apă sau alte lichide.

•Ștergeți mașina cu o cârpă uscată sau cu ajutorul aerului comprimat

la presiune scăzută.

•Nu folosiți agenți de curățare sau solvenți, deoarece aceștia pot

deteriora componentele din plastic.

•Curățați în mod regulat oriciile de ventilare din carcasa motorului

pentru a preveni supraîncălzirea.

•În caz de deteriorare a cablului de alimentare, înlocuiți-l cu un cablul

cu parametrii indentici. Această operație trebuie să e efectuată de

către un specialist calicat sau service-ul produsului.

•În caz de scântei excesive la comutatorul, este nevoie de a se verica

starea periilor de carbon la motor de către persoanele de specialitate.

•Aparatul trebuie păstrat întotdeauna într-un loc uscat, nu la îndemâna

copiilor.

ÎNLOCUIREA MANDRINEI DE LA BORMAȘINĂ

•Deschideți fălcile mandrinei (1).

•Scoateți șurubul care xează mandrina, folosind o șurubelniță în

formă de cruce, rotiți șurubelnița spre dreapta (let pe stânga).

•Fixați cheia hexagonală în mandrină (g. D).

•Loviți ușor în capătul cheii hexagonale.

•Îndepărtați mandrina.

Montarea mandrinei se efectuează în ordinea inversă a demontării.

ÎNLOCUIREA PERIILOR DE CARBON

Periile de carbon ale motorului uzate (mai scurte de 5 mm), arse sau

rupte trebuie înlocuite imediat. Întotdeauna se schimbă ambele

perii în același timp.

Operaia de înlocuire a periilor de carbon ar trebui încredinată

numai persoanei de specialitate, folosind piese originale

Orice fel de defect ar trebui rezolvat de către service-ul autorizat al

producătorului.

PARAMETRII TEHNICI

DATE TEHNICE

Bormașină cu percuie

Parametrul Valoarea

Tensiune de alimentare 230 V AC

Frecvență de alimentare 50 Hz

Puterea nominală 600 W

Intervalul de viteză fără sarcină 0-3000 min-1

Frecvența percuției fără sarcină 0 – 48000/min

Domeniul de aplicare al mandrinei 1,5 - 13 mm

Dimensiune let mandrină ½ '' - 20 UNF

Diametrul maxim de foraj

oţel 10 mm

beton 14 mm

lemn 23 mm

Clasa de protecție II

Greutate 1,6 kg

Anul de producție 2020

DATE LEGATE DESPRE ZGOMOT ȘIVIBRAII

Informaii pe tema zgomotului și vibraiilor.

Nivelul de emitere a zgomotului, cum ar  nivelul presiunii acustice LpA și

nivelului de putere acustică LwAși incertitudinea de măsurare K, date în

instrucțiunile de mai jos, în conformitate cu EN 60745.

Valorile de vibrații ahși incertitudinea de măsurare K sunt determinate

conform normei EN 60745-2-1 sunt prezentate mai jos.

Nivelul de vibrație prezentat în manualul de instrucții a fost măsurat

conform normei EN 60745-2-1 procedurii de măsurare și poate  folosit

pentru a compara mașina electrică. Acesta poate  de asemenea utilizat

pentru evaluarea preliminară a expunerii la vibrații.

Nivelul de vibrații este reprezentativ pentru principalele aplicații ale

uneltei. În cazul în care instrumentul va  utilizat pentru alte aplicații sau

alte instrumente de lucru, precum și, în cazul în care nu va  sucient

conservată, nivelul de vibrație se poate schimba. Cauzele de mai sus pot

duce la creșterea expunerii la vibrații pe parcursul întregii perioade de

lucru.

Pentru a estima cu exactitate expunerea la vibrații, trebuie specicată

perioada în care unealta este oprită sau atunci când este pornită, dar

nu este utilizată pentru muncă. În acest mod, expunerea totală la

vibrații poate  mult mai mică. Ar trebui introduse măsuri suplimentare

de securitate pentru a vă proteja împotriva efectelor vibrațiilor, cum

ar : întreținerea uneltei și a uneltelor de lucru, asigurarea mâinilor la

temperatura corespunzătoare, organizarea muncii.

Nivelul presiunii acustice: LpA= 86 dB(A) K = 3 dB(A)

Nivelul puterii acustice: LwA= 97 dB(A) K = 3 dB(A)

Valoarea accelerației vibrațiilor (foraj cu lovire în beton):

ah,ID, = 7,74 m/s2K=1,5 m/s2

Valoarea accelerației vibrațiilor (dăltuire), foraj în metal:

ah,D = 2,26 m/s2K=1,5 m/s2

PROTEJAREA MEDIULUI

Produsele acţionate electric nu pot  aruncate la deşeuri

menajere, trebuie predate la utilizarea lor de către intreprinderile

corespunzătoare. Informaţii referitor la utilizare poate da vânzătorul

produsului respectiv sau organele locale. Utilajele electrice şi

electronice uzate conţin substanţe dăunătoare mediului natural.

Utilajele ne supuse reciclării sunt foarte periculoase pentru mediu şi

pentru sănătatea oamenilor.

* Rezervăm dreptul la introducerea schimbărilor

“Grupa Topex SRL” Societate comandritară cu sediul în Varşovia str.Pograniczna 2/4

(în continuare “Grupa Topex”) informează că, toate drepturile de autor referitor la

instrucţiunile prezente (în continuare “ instrucţiuni”) atât conţinutul, fotograile ,

schemele, desenele cât şi compoziţia, aparţin exclusiv Grupa Topex-ului ind ocrotite de

drept în baza legii din 4 februarie 1994, referitor la dreptul autorului şi similare (Legea

2006 nr.90 poz.631 cu republicările ulterioare). Copierea, schimbarea, publicarea,

modicarea parţială sau totală cu scop comercial fără accepatrea în scris a Grupa Topex-

ului, este strict interzisă şi poate  trasă la răspundere de drept civil şi penal.

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

SCHLAGBOHRMASCHINE

50G519

ANMERKUNG: LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR

DER INBETRIEBNAHME DIESES ELEKTROWERKZEUGS SORGFÄLTIG

DURCH UND BEWAHREN SIE DIESE FÜR SPÄTERES NACHSCHLAGEN AUF.

DETAILLIERTE SICHERHEITSVORSCHRIFTEN

a) Tragen Sie den Gehörschutz beim Betrieb der

Schlagbohrmaschine. Vermeiden Sie Lärm, sonst droht Ihnen ein

Hörverlust.

b) Verwenden Sie das Elektrowerkzeug mit den Zusatzgrien, die

mit dem Werkzeug geliefert worden sind. Der Verlust der Kontrolle

über das Elektrowerkzeug kann zur Verletzung des Benutzers führen.

c) Bei den Arbeiten, bei denen das Arbeitswerkzeug auf verdeckte

elektrische Leitungen oder das eigene Kabel stoßen könnte,

ist das Gerät an den isolierten Oberächen des Handgris zu

halten. Die Berührung der Versorgungsleitung kann zur Übergabe

der Spannung auf metallische Teile des Gerätes führen, was den

Stromschlag verursachen könnte.

d) Beweglich Elemente nicht berühren. Das Berühren rotierender

Teil des Elektrowerkzeugs, insbesondere der Anbauteile, kann zu

Verletzungen führen.

e) Vor dem Ablegen des Elektrowerkzeugs bis zum Stillstand

abwarten. Das Arbeitswerkzeug kann einklemmen und zum Verlust

der Kontrolle über das Elektrogerät führen.

f) Beim Einklemmen des Arbeitswerkzeugs ist das

Elektrowerkzeug sofort auszuschalten – der Benutzer soll für hohe

Reaktionsmomente vorbereitet sein.

g) Das Werkstück auf einer festen Oberäche montieren und gegen

Verschieben mit Klammern oder einem Schraubstock sichern.

Ein solches Spannen des Werkstücks ist sicherer als das Festhalten

des Werkstücks in der Hand.

h) Beschreibung des nicht bestimmungsgemäßen Gebrauchs: Das

Werkzeug darf nicht geworfen, überlastet, ins Wasser oder andere

Flüssigkeiten getaucht, zum Rühren von Klebe- und Zementmörtel

verwendet werden. Verwenden Sie niemals Anschlussleitungen zum

Aufhängen, Tragen, Ziehen oder Trennen des Werkzeugs von der

Steckdose.

ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen bestimmt.

Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen und

zusätzliche Schutzeinrichtungen eingesetzt werden, besteht stets

das Restrisiko einer Verletzung beim Betrieb der Vorrichtung.

Die Erläuterung zu den eingesetzten Piktogrammen:

1 2

5 6

1. Die Betriebsanleitung durchlesen und die darin enthaltenen

Warnhinweise und Sicherheitshinweise beachten.

2. Das Gerät mit der Isolierung der 2. Klasse.

3. Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz,

Staubschutzmaske) tragen.

4. Die Versorgungsleitung vor allen Wartungs- und Reparaturarbeiten

abtrennen.

5. Das Gerät vor Regen schützen.

6. Das Gerät von Kindern fernhalten.

AUFBAU UND ANWENDUNG

Schlagsbohrmaschinen sind manuelle Elektrowerkzeuge mit der II.

Isolierklasse. Geräte werden mit einem einphasigen Kommutatormotor

betrieben, dessen Drehzahl mit Kegelzahnradgetriebe reduziert wird. Die

Elektrowerkzeuge dieser Art werden breit zur Ausführung von Bohrungen

in Holz, holzähnlichen Stoen, Metall, Keramik und Kunststoen mit oder

ohne Schlagfunktion sowie in Beton, Riegel u.a. Stoen mit Schlagfunktion

verwendet. Der Anwendungsbereich dieser Werkzeuge umfasst die

Ausführung von Sanierungs- und Bauarbeiten, Tischlerarbeiten und aller

Arbeiten, die Zuhause selbst durchgeführt werden (Heimwerker).

Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs ist

nicht zugelassen.

BESCHREIBUNG DER SEITEN MIT GRAPHIKEN

Die unten angeführte Nummerierung bezieht sich auf die Elemente des

Gerätes, die auf den Seiten mit Graphiken dargestellt werden.

1. Bitaufnahme

2. Betriebsartenschalter

3. Taste für Schalterverriegelung

4. Drehrichtungsumschalter

5. Drehzahleinstellring

6. Hauptschalter

7. Zusatzgri

8. Leiste des Tiefenanschlags

* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten

BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN

ACHTUNG

WARNUNG

MONTAGE/EINSTELLUNGEN

INFORMATION

AUSSTATTUNG UND ZUBEHÖR

1. Zusatzgri – 1 St.

2. Leiste des Bohrtiefenanschlags – 1 St.

3. Schlüssel - Knopf – 1 St.

4. Transportkoer – 1 St.

*Im Gegensatz zum Model 50G519K hat das 50G519 neben der Standardausrüstung

eine Reihe von zusätzlichem Zubehör:

1. Bandmaß 3 m - 1 St.

2. Steckschlüssel ¼”(5-13 mm) - 9 St.

3. Schraubereinsätze 50 mm divers - 4 St.

4. Adapter für Steckschlüssel ¼” - 1 St.

5. Metallbohrer Ø 5, 6, 8 mm - 3 St.

6. Betonbohrer Ø 5, 6, 8 mm - 3 St.

7. Rollgabelschlüssel 6” - 1 St.

8. Mehrzweckzange - 1 St.

9. Hammer - 1 St.

10. Handgri mit HEX-Buchse ¼” - 1 St.

11. Dübel und Schrauben - 1 Satz

Table of contents

Languages:

Other VERTO Drill manuals

VERTO

VERTO 50G852 User manual

VERTO

VERTO 50G521 User manual

VERTO

VERTO 50G390 User manual

VERTO

VERTO 50G860 User manual

VERTO

VERTO 50G539 User manual

VERTO

VERTO 50G515 User manual

VERTO

VERTO 50G509 User manual

VERTO

VERTO 50G387 User manual

VERTO

VERTO 65H106 User manual

VERTO

VERTO 50G187 User manual

VERTO

VERTO 50G529 User manual

VERTO

VERTO 50G512 User manual

VERTO

VERTO 50G365 User manual

Popular Drill manuals by other brands

Draper

Draper CHD182VLI Instructions for

Baier

Baier BDB 819 Translation of the original instruction manual

King Industrial

King Industrial MA-1075ST instruction manual

Central Machinery

Central Machinery 44991 Assembly and operating instructions

Ronix

Ronix 8512 manual

Makita

Makita 6096D instruction manual

Parkside

Parkside PEBH 780 ROTARY PERCUSSION DRILL Operating and safety instructions

Panasonic

Panasonic EY7542LN2L operating instructions

Graphite

Graphite 58G027 manual

Milwaukee

Milwaukee MDE 38 Compact manual

Makita

Makita 6280DWAE instruction manual

Festool

Festool DR 18/4 E Original operating manual

Black & Decker

Black & Decker Thunder Volt 1801 instruction manual

Pro

Pro D2148-RQ Product instructions

Stanley

Stanley FATMAX SFMCD710 Original instructions

Hilti

Hilti DD 30-W manual

Makita

Makita 6200D instruction manual

Ryobi

Ryobi P240 Repair sheet

VERTO 50G519 User manual

Popular Drill manuals by other brands
