DE - 1 -
Inhalt
AUFSTELLUNG ................................................................................................. 2
Allgemeine Warnungen .................................................................................................... 2
Sicherheits Information ..................................................................................................... 4
Hinweise ............................................................................................................................. 4
Installation und Anschluss des Gerätes ......................................................................... 5
Vor Inbetriebnahme ........................................................................................................... 5
Warnhinweise zu den Temperatureinstellungen ........................................................... 6
FUNKTIONEN .................................................................................................... 6
Temperaturregelung .......................................................................................................... 6
AUFBEWAHRUNG VON LEBENSMITTEL .......................................................... 7
REINIGUNG UND PFLEGE ................................................................................. 7
Abtauen ............................................................................................................................... 8
Wechseln der Glühlampe ................................................................................................. 8
TRANSPORT UND STANDORTÄNDERUNG ...................................................... 9
BEVOR SIE DEN KUNDENDIENST RUFEN ........................................................ 9
Tipps zum Energiesparen ..............................................................................................10
BAUTEILE UND VORRATSFÄCHER ................................................................. 11
Lieferumfang .................................................................................................................... 12
Datenblatt für kühlgeräte .................................................................................................12

DE - 2 -
TEIL -1. AUFSTELLUNG
Allgemeine Warnungen
WARNUNG: Belüftungsöffnungen in der Geräteverkleidung oder in der
integrierten Struktur, frei von Hindernissen halten.
WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder
andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang
zu beschleunigen.
WARNUNG: Verwenden Sie keine elektrischen Geräte innerhalb der
Kühlfächer des Gerätes, sofern sie nicht vom Hersteller empfohlenen
sind.
WARNUNG: Achten Sie darauf, die Kältemittelkreise des Kühlgeräts
nicht zu beschädigen.
WARNUNG: Um eine Gefahr aufgrund der Instabilität des Gerätes zu
vermeiden, muss es in Übereinstimmung mit den Anweisungen fixiert
werden.
Die Geräte mit dem Kühlgas R600a, sind sehr umweltfreundlich, aber
auch leicht entzündlich. Während des Transportes und der Installation ist
mit größter Sorgfalt darauf zu achten, daß der Kühlkreislauf nicht
beschädigt wird. Falls es doch zu einer Beschädigung kommt, müssen
offene Flammen vermieden werden. Den Raum, in dem das Gerät steht,
für einige Minuten gut lüften.
• Benutzen Sie keine mechanischen Vorrichtungen oder künstlichen
Mittel, um den Gefrierprozess zu beschleunigen.
• Lagern Sie in diesem Gerät keine explosiven Stoffe wie Spraydosen
mit brennbarem Treibmittel.
• Das Gerät soll im Haushalt und in ähnliche Anwendungen wie folgt
verwendet werden;
- Personal Küchenbereich in Läden, Büros und anderen
Arbeitsumgebungen
- Bauernhäusern und von Kunden in Hotels, Motels und anderen
Unterkünften

DE - 3 -
- Bett and Frühstück-Typ-Umgebungen;
- Gastronomie und ähnliche Non-Retail-Anwendungen
• Wenn die Steckdose nicht mit dem Kühlschrank Stecker
zusammenpasst, muss es, um Gefahren zu vermeiden durch den
Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten
Personen ersetzt werden.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen
bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher
Anleitung zur Benutzung des Gerätes durch eine verantwortliche
Person, für ihre Sicherheit. Kinder sollten daran gehindert werden,
mit dem Gerät zu spielen.
• Das Netzkabel des Kühlschranks ist mit einem geerdeten
Netzstecker ausgestattet. Dieser Netzstecker muss in eine
geerdete, mit mindestens 16 Ampere gesicherte Steckdose
gesteckt werden. Wenn Sie keine geeignete Steckdose haben,
lassen Sie eine solche von einem qualifizierten Elektriker installieren.
• Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen
mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet
werden, wenn sie unter Aufsicht oder ausführlicher Anleitung zur
Benutzung des Gerätes durch eine verantwortliche Person stehen
und den Gefahren bewusst sind. Kinder dürfen mit dem Gerät nicht
spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht
durchgeführt werden.
• Wenn das Netzkabel beschädigt ist, muss es, um Gefahren zu
vermeiden durch den Hersteller, seinen Kundendienst oder einer
ähnlich qualifizierten Person ersetzt werden.
• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m
vorgesehen.

DE - 4 -
Sicherheits Information
• In dem Kühlschrank dürfen keine elektrischen Geräte benutzt werden.
• Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als
Sicherheitsvorkehrung, das Türschloß des alten Gerätes zu zerstören oder zu
entfernen. Diese Maßnahme verhindert, daß spielende Kinder sich selbst darin
einsperren.
• Ältere Geräte enthalten Kühl- und Isolierungsgas, diese müssen ordnungsgemäß
entsorgt werden. Zur Entsorgung eines Altgerätes sollten Sie sich einer fachkundigen
Müllbeseitungsstelle anvertrauen.Für weitere Fragen kontaktieren Sie Ihre lokale
Behörde oder einen Fachhändler. Bitte stellen Sie sicher, daß die Rohrleitungen bis
zur ordnungsgemäßen Entsorgung nicht beschädigt werden.
Fragen Sie bitte Ihre Stadtverwaltung über die Entsorgung von WEEE für
Wiederverwendung, Recycling und Recovery-Zwecke.
WICHTIGER HINWEIS :
Um Betriebsstörungen zu vermeiden und mehr Freude an Ihrem Gerät zu haben, bitten
wir Sie, vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam
durchzulesen. Der Hersteller übernimmt keine Garantie bei unsachgemäßer Installation
und Bedienung des Gerätes.
Hinweise
• Zur Verhinderung von Brandgefahr oder Überhitzung dürfen keine
Adapter oder Vielfachstecker benutzt werden.
• Schließen Sie keine alten, verbogenen Verlängerungskabel an
das Gerät.
• Die Kabel nicht wickeln oder knicken.
• Wenn die Anschlußleitung dieses Gerätes beschädigt wird, muß
sie durch den Hersteller oder seinen Kundendienst oder eine
ähnlich qualifizierte Person ersetzt werden, um Gefährdungen
zu vermeinden
• Verbieten Sie Kindern mit dem Gerät zu spielen. Niemals auf
dem Gerät sitzen oder sich an die schwingende Tür hängen.
• Den Kühlschrank nicht mit nassen Händen an das Stromnetz
anschließen.
• Hochprozentige Alkoholika müssen gut verschlossen, senkrecht
im Kühlteil aufbewahrt werden.

DE - 5 -
Installation und Anschluss des Gerätes
• Der Kühlschrank wird am Stromnetz mit 220-240V~ 50 Hz angeschlossen.
• Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart und
Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.
• Nach dem Transport Gerät 3 Stunden stehen lassen, erst dann über eine
vorschriftsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose
nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.
• Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler
verantwortlich.
• Der Kühlschrank darf weder der direkten Sonneneinstrahlung, noch anderen
thermischen Einflüssen ausgesetzt werden.
• Das Gerät darf nicht im Freien stehen.
• Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist
dies unvermeidbar, halten Sie den Mindestabstand von 50 cm
zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen
ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt
werden.
• Der Abstand zur Decke muß mind. 15 cm betragen.
• Stellen Sie keine schweren oder viele Gegenstände auf das
Gerät.
• Stellen Sie das Gerät neben einen anderen Kühlschrank oder
Gefriertruhe, muss zur Vermeidung einer Kondensation ein
Abstand von 2 cm eingehalten werden.
• Montieren Sie das Plastikdistanzstück (Teil mit schwarzen
Rippen an der Rückseite), indem Sie es um 90° drehen. Dies
verhindert, dass der Kondensator die Wand berührt.
• Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech
auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.
• Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei
vorderen verstellbaren Füße kann das Gerät waagerecht ausgerichtet werden.
• Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht
desinfizierendem Reinigungsmittel (Handspülmittel).Das Gehäuse und Zubehör
separat mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das
Gerät einsetzen.
Vor Inbetriebnahme
• Bevor Sie das Gerät anschließen, sollten Sie das Gerät nach
dem Transport 3 Stunden stehen lassen. Dies ist wichtig für
eine einwandfreie Funktion.
• Nach der ersten Inbetriebnahme kann ein Geruch entstehen.
Sobald die Kühlung beginnt, verschwindet der Geruch.

DE - 6 -
FUNKTIONEN

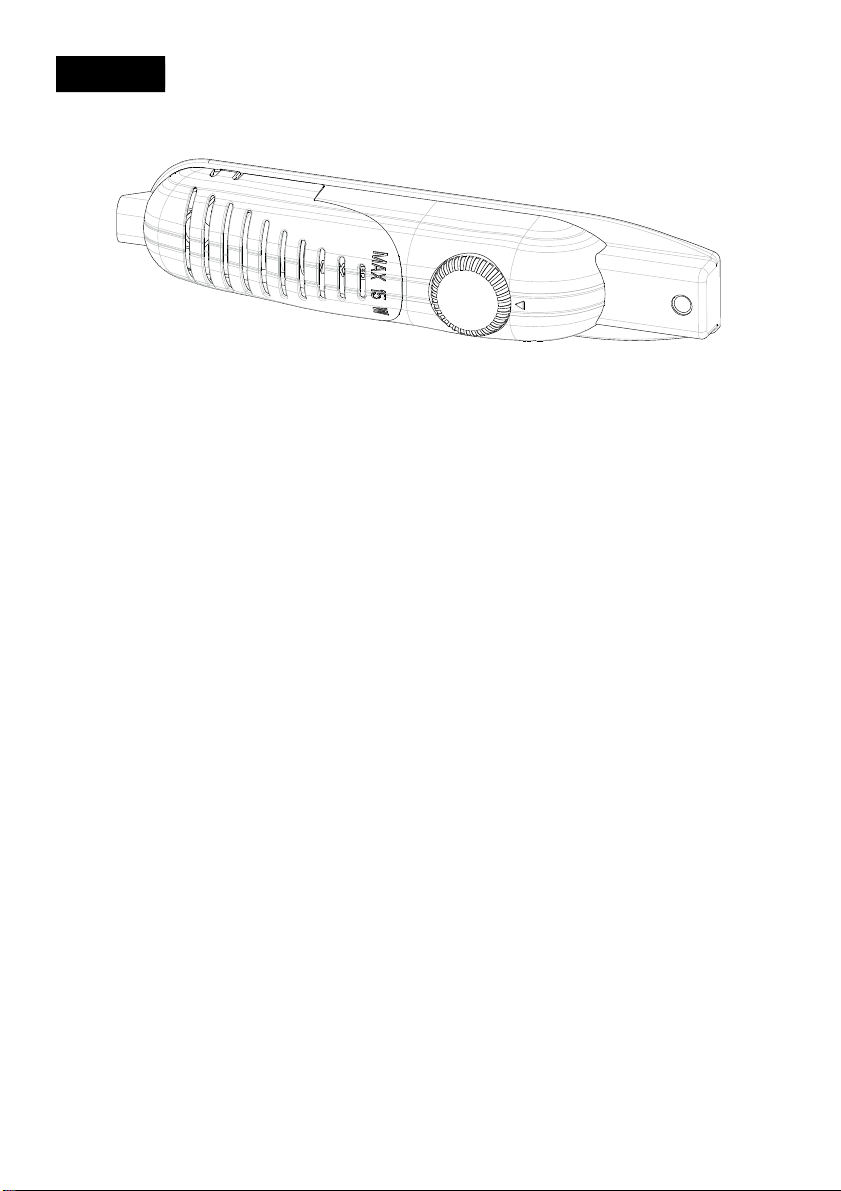

Temperaturregelung
• Der Thermostat reguliert automatisch die Innentemperatur des Kühlschrank. Durch
Drehen des Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen,
• Die Position “• ” bedeutet, dass das Thermostat ausgeschaltet ist und dass nicht
gekühlt werden kann.
• Für kurzzeitige Lagerung von Lebensmitteln im Kühlschrank können Sie den Knopf
zwischen minimaler und mittlerer Position einsteilen (1-3),
• Für langzeitige Lagerung von Lebensmitteln im Kühlschrank stellen Sie den Knopf
auf die mittlere Position (3-4).
Beachten Sie, dass sich Zimmertemperatur, Temperatur der gelagerten Lebensmittel
und das Öffnen und Schließen der Tür auf die Temperatur in den Kühlschrank auswirken.
Falls notwendig, ändern Sie die Temperatureinstellung am Gerät.
Vollraumkühlschränke (ohne Gefrierfach): Vollraumkühlschränke haben kein Gefrierfach,
können aber auf 4 - 6°C herunter kühlen.
TEIL - 2.
Warnhinweise zu den Temperatureinstellungen
• Die Umgebungstemperatur, die Temperatur der frisch eingelagerten Nahrungsmittel
sowie die Häufigkeit, mit der die Tür geöffnet wird, beeinflussen die Temperatur im
Kühlfach. Ändern Sie die Einstellungen, falls dies erforderlich ist.
• Für einen möglichst effizienten Betrieb sollte das Gerät nicht in Umgebungen unter
10 °C betrieben werden.
• Die Thermostateinstellung sollte je nach Häufigkeit der Türöffnung, nach
Nahrungsmittelmenge und der Umgebung am Aufstellungsort eingestellt werden.
• Um eine vollständige Kühlung zu erreichen, muss Ihr Kühlschrank nach dem
Einstecken 24 Stunden lang ohne Unterbrechung in Umgebungstemperatur betrieben
werden. Halten Sie die Türen des Geräts in dieser Zeit möglichst geschlossen und
geben Sie nicht zuviel Nahrungsmittel hinein.
• Wenn das Gerät ausgeschaltet oder ausgesteckt wird, und Sie es wieder einschalten
oder einstecken, läuft es erst mit einer Verzögerung von 5 Minuten wieder an, damit
der Kompressor nicht beschädigt wird. Nach 5 Minuten läuft das Gerät wieder normal.
• Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten
Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem

DE - 7 -
Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des
empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.
TEIL 3. AUFBEWAHRUNG VON LEBENSMITTEL
• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fördert, sollte man Flüssigkeiten
zugedeckt in den Kühlschrank stellen. Der Reif neigt nämlich dazu, sich in den
kältesten Punkten des Verdampfers zu konzentrieren und fördert das Abtauen.
• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor
dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so,
daß eine hinreichende Belüftung im Kühlteil gewährleistet ist.
• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschrankes,
da diese daran anfrieren können. Vermeiden Sie häufiges Öffnen der Tür.
• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in
mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollten diese
im kältesten Teil des Kühlschrankes verstaut werden. Dieser befindet sich auf dem
Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch
nicht länger als 2 Tage aufbewahrt werden kann.
• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.
REINIGUNG UND PFLEGE
TEIL - 4.
• Grundsätzlich vor dem Reinigen Netzstecker ziehen bzw. Sicherung
abschalten .
• Gießen Sie kein Wasser in das Gerät.
• Zur regelmäßigen Pflege eignet sich lauwarmes Wasser mit einem
leicht desinfizierendem Reinigungsmittel (Handspülmittel).
• Das Zubehör separat mit Seifenwasser reinigen. Diese
dürfen nicht in der Spülmaschine gewaschen werden.
• Benutzen Sie keine säurehaltigen Putzmittel bzw. chemische
Lösungsmittel. Nach der Reinigung mit klarem Wasser nachwischen
und sorgfältig trocknen. Nach der Reinigung kann das Gerät mit
trockenen Händen wieder angeschlossen werden.

DE - 8 -
Abtauen
• Während das Gerät läuft, taut er sich automatisch ab. Das Tauwasser wird in der
Verdunstungsschale gesammelt und verdampft automatisch.

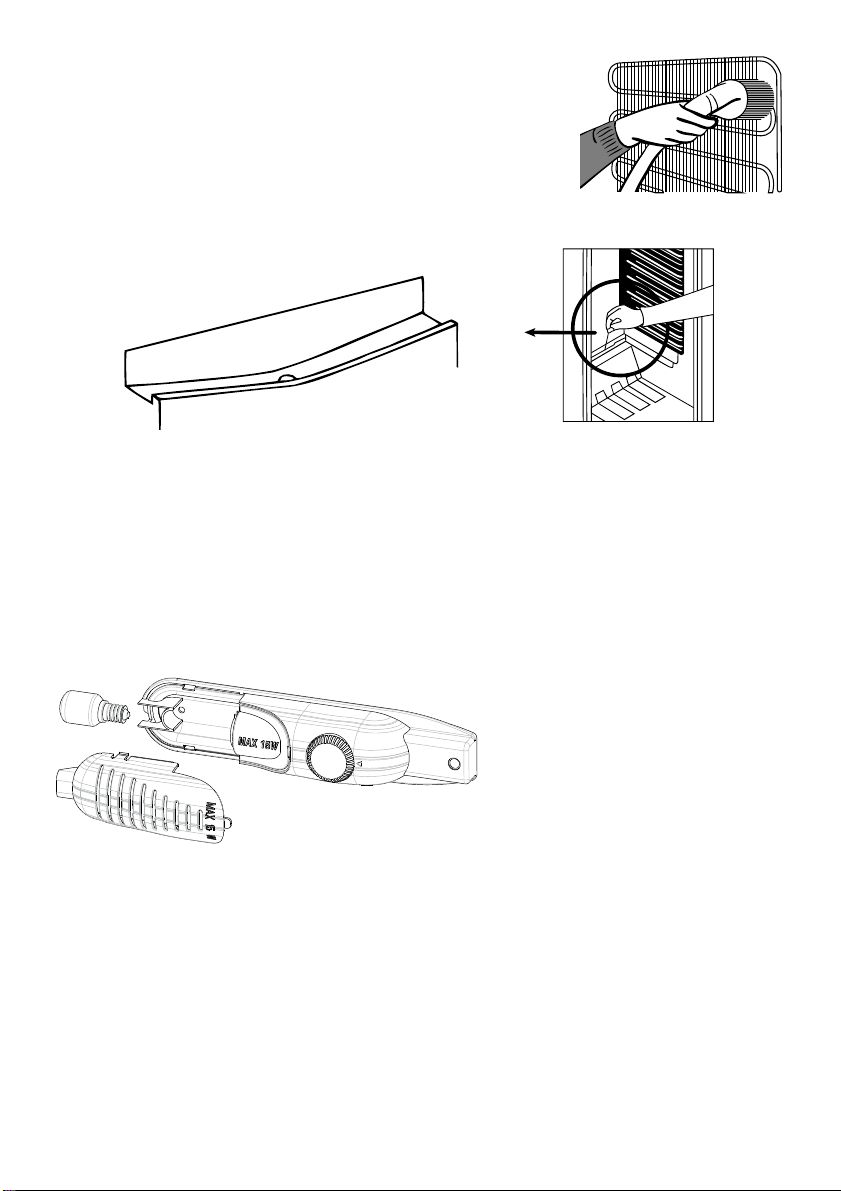

• Tauwasserablaufrinne und Ablaufloch im Kühlraum häufiger reinigen, damit das
Tauwasser ungehindert ablaufen kann. Benutzen Sie hierfür einen geeigneten
spitzen Gegenstand.
• Sie können auch ein ½ Glas Wasser in das Abflußrohr gießen.
• Um Energie zu sparen und die Produktivität zu erhalten
sollte der Kondensator (Riffelblech auf der Rückseite)
mindestens 2 x jährlich mit einem Besen gereinigt werden.
Wechseln der Glühlampe
Stromschlaggefahr!
Ziehen Sie vor dem Auswechseln der Glühbirne stets den Netzstecker aus der Steckdose.
1. Lampenabdeckung durch Drücken der seitlichen Haken entfernen.
2. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)
3. Setzen Sie die Lampenabdeckung wieder ein und warten Sie 5 Minuten bis Sie
das Gerät wieder einschalten.
LED-Beleuchtung auswechseln
Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Helpdesk, da
sie nur von autorisiertem Personal ausgewechselt werden sollte.

DE - 9 -
TRANSPORT UND STANDORTÄNDERUNG
Transport und Änderung des Standortes
• Die Originalverpackung inkl. Schaumteile kann für zukünftige Transporte aufbewahrt
werden (optional).
• Fixieren Sie den Kühlschrank mit solider Verpackung, Bändern oder starken Schnüren.
Beachten Sie auch bei einem erneuten Transport die Transporthinweise auf der
Verpackung.
• Nehmen Sie alle beweglichen Teile
(Einschübe/Regale, Zubehörteile,
Gemüseschalen) etc. aus dem
Kühlschrank oder fixieren Sie diese mit
Klebeband, wenn Sie den Kühlschrank
umstellen oder transportieren.
Achten Sie darauf, den Gefrierschrank nur in
aufrechter Lage zu transportieren.
TEIL - 4.
BEVOR SIE DEN KUNDENDIENST RUFEN
TEIL - 5.
Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange Lebensdauer
gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so wenden
Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch, ob die Störung
evtl. auf Bedienungsfehler zurückzuführen ist, denn in diesem Fall müssen Ihnen auch
während der Garantiezeit die anfallenden Kundendienstkosten berechnet werden.
Folgende Störungen können Sie durch prüfen der möglichen Ursachen selbst beheben :
Das Gerät läuft nicht
• Stromausfall
• Die Hauptsicherung ist ausgefallen
• Das Thermostat steht auf Position « • »
• Die Sicherung der Steckdose ist nicht in Ordnung. Prüfen Sie dies, indem Sie ein
anderes Gerät an der selben Steckdose anschließen.
Die Gefrierraumtemperatur ist nicht ausreichend tief
• Das Gerät ist überladen
• Die Türen sind nicht korrekt verschlossen
• Staub auf dem Kondensator
• Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand
oder Gegenstand.
• Die Geräusche sind zu laut
• Strömungsgeräusche im Kältekreislauf sind nicht zu vermeiden. Wenn sich das
Geräusch verändern sollte, prüfen Sie folgendes:
• Steht das Gerät fest auf dem Boden ?
• Werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat
in Vibration gesetzt ?
• Vibrieren auf der Geräteoberfläche aufgestellte Gegenstände ?

DE - 10 -
Tipps zum Energiesparen
1- Stellen Sie das Gerät in einem kühlen, gut belüfteten Raum auf, jedoch nicht in
direkter Sonneneinstrahlung oder neben Hitzequellen (Strahler, Herde etc.).
Verwenden Sie andernfalls eine isolierende Trennwand.
2- Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das
Gerät geben.
3- Getränke und flüssige Speisen müssen verschlossen werden, wenn sie in das
Gerät gegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die
Arbeitszeit der Kühlung verlängert sich dadurch. Durch das Verschließen wird
außerdem die Geruchsbildung verhindert.
4- Öffnen Sie die Gerätetür immer nur möglichst kurz, wenn Sie etwas hineingeben.
5- Halten Sie auch die Deckel der verschiedenen Kühlfächer im Kühlteil immer
geschlossen (Crisper, Kühlfach etc.)
6- Die Türdichtung muss stets sauber und flexibel gehalten werden. Tauschen Sie
abgenützte Dichtungen aus.
Recycling
Unsere Verpackungen werden aus umweltfreundlichen,
wiederverwertbaren Materialien hergestellt:
Außenverpackung aus Pappe
Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
Folien und Beutel aus Polyäthylen (PE)
Spannbänder aus Polypropylen (PP).
Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung
zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur
eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das
Gerät nur in der Originalverpackung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte
umweltfreundlich.
Wasser befindet sich im unteren Teil des Kühlteils
Abflußrohr ist verstopft. Reinigen Sie das Abflußloch.
Hinweis
• Das Kühlsystem befindet sich in der Rückwand des Kühteils, um ein verbessertes
Aussehen zu erhalten. Je nach dem , ob der Kompressor läuft, entstehen
Wasserperlen oder eine Reifschicht auf der Wand. Kein Grund zur Sorge, das ist
normal. Nur bei einer übermäßig dicken Schicht auf der Wand empfiehlt es sich das
Gerät abzutauen.
• Wenn das Gerät für längere Zeit außer Betrieb gesetzt wird (z.B. während den
Sommerferien): Gerät ausschalten, Netzstecker ziehen. Gerät reinigen und die Tür
geöffnet lassen um Geruchs- und Schimmelbildung zu vermeiden.
• Falls Sie sämtliche Hinweise beachtet haben, das Gerät aber dennoch nicht richtig
funktionieren sollte, wenden Sie sich bitte an den autorisierten Kundendienst in
Ihrer Nähe.

DE - 11 -
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder
Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei
einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit
wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative
Auswirkungen auf die Umwelt vermieden werden.
Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
BAUTEILE UND VORRATSFÄCHER
TEIL - 6.
1) Thermostatdeckel
2) Kühlteil Rost
3) Glasregal
4) Gemüsefach
5) Flaschen Fach
6) Butter Käse Fach
7) Butter Käse Fach Deckel *
8) Eier Halter
* Bei bestimmten Modellen
Diese Abbildung dient lediglich der Veranschaulichung.
Die Teile und Komponenten können je nach Modell variieren.

DE - 12 -
Lieferumfang
Datenblatt für kühlgeräte
Marke VESTEL
Modell VEKS3025
Produkt-Kategorie 1 (Kühlschrank)
Energieklasse * A+
Jährlicher Energieverbrauch ** 125 kWh / Jahr
Totaler Bruttoinhalt 162 l
Nutzinhalt Gesamt 160 l
Kühlschrank Bruttovolumen 162 l
Nutzinhalt Kühlbereich 160 l
Gefrierschrank Bruttovolumen -
Nutzinhalt Gefrierbereich -
Sternebewertung *** -
Kühlsystem Statisch
Lagerzeit bei Störung (-18°C/-9°C) -
Gefriervermögen -
Klimaklasse **** T/N (16°C - 43°C)
Geräuschemission 39 dB(A)
VESTEL
Kühlschrank
Glasablagen 4
Gemüse-Schubladen 2
Türablage 4
Eierablage 1
Garantieunterlagen Ja
Gebrauchsanleitung Ja
Hersteller Gerätetyp

DE - 13 -
Konformitätserklärung
• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht
der Verordnung (EG) Nr. 1935/2004 EC, 10/2010 EC.
• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den
Markt gebracht:
- Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C -
43°C.
- Die Konstruktion des Geräts entspricht den Normen EN62552, IEC60335-1 /
IEC60335-2-24, 2014/30/EU.
- Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2014/35/EU
- Schutzvorschriften der EG-Richtlinie 2014/30 "EMV"Dieses Gerät entspricht der
EG-Richtlinie Niederspannung 2014/35/EU und Elektromagnetische Verträglichkeit
2014/30/EU in der jeweils aktuellen Fassung bei Lieferung, Richtigkeit geprüft.
Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen
Normen und Regeln. Landesspezifische Normen und Regeln beachten!
1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt
nach DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort
des Geräts Abweichungen auftreten.
3) * = Fach mit -6 °C oder kälter
** = Fach mit -12 °C oder kälter
*** = Tiefkühl-Lagerfach mit -18 °C oder kälter
**** = Gefrierfach mit -18 °C oder kälter
4) Klimaklasse: Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei
bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden
Sie auf dem Typenschild.
Wenn Sie das Kühlgerät bei
Umgebungstemperaturen
außerhalb des
empfohlenen Bereiches
betreiben, kann die
Kühlleistung darunter
leiden.
Klimaklasse Umgebungstemperatur (°C )
Tzwis chen 16 und 43
ST zwis chen 16 und 38
Nzwis chen 16 und 32
SN zwis chen 10 und 32

DE - 14 -
Montage anleitung
! Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch.
! Da das Gerät recht gross und schwer ist raten wir Ihnen den Einbau nicht alleine
vorzunehmen.
! Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen Einbauschrank. Dieser darf nicht
beschädigt sein.
! Falls notwendig wechseln Sie den Türanschlag vor dem Einbau. Die Beschreibung hierzu
nden Sie ab Seite 6.
! Um sich die Montage zu erleichtern empehlt es sich einen Arbeitstisch vor die eigentliche
Einbauöffnung zu stellen und dort die vorbereitenden Schritte durchzuarbeiten. Der Tisch
sollte stabil sein und ungefähr so hoch wie die Unterkante der Einbauöffnung sein.

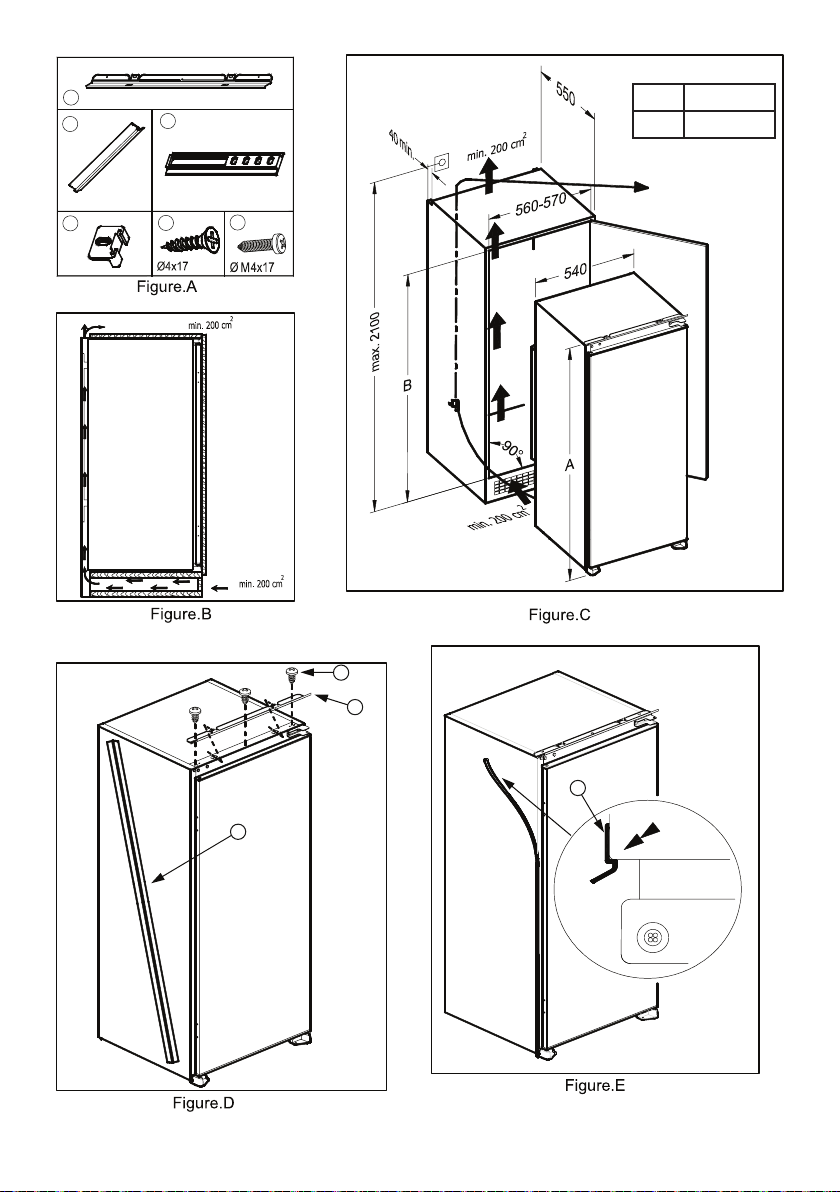

1.Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.
2.Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene1in die
Führungsschiene an der Oberseite des Kühlgerätes undschrauben Sie diese mit den
beiliegenden Schrauben6fest.
3.Führen Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur
vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut
zu erreichen ist oder lassen Sie sich einen Schalter als Trennvorrichtung in die Zuleitung
zur Steckdose einbauen.
4.Entnehmen Sie die Trimmdichtung2aus dem Seitenpaneel des Geräts und kleben Sie
es an die hintere Seite der Türangel am Gerät. (Abb.D - Abb.E)
5.Schneiden Sie das beiliegende Dichtungsband auf die Höhe der Einbauöffnung
zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die äussere Kante des
Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.
6. Heben Sie nun das vorbereitete Gerät an und setzen Sie es vorsichtig in die Einbauöffnung
ein.
7.Richten Sie das Gerät anhand der Seite mit dem Trimmdichtung2so aus, daß kein
Luftspalt mehr zwischen Trimmdichtung2und Einbauschrank zu sehen ist.
8.Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse
auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse
mit den beiliegenden Schrauben5am Boden der Einbauöffnung fest.
9.Nach Abbildung G können Sie nun die obere Befestigungsschiene mit den beiliegenden
Schrauben6an der Oberseite der Einbauöffnung befestigen.
10. Als nächstes schrauben Sie die beiden Führungen3mit je einer Schraube6auf die
Vorderkante der Gerätetür wie in Abbildung H dargestellt.
11. Schieben Sie die Schleppschiene4in die Führung ein.
12. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen3einen Abstand
von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem
Winkel von 90°.
13. Legen Sie die Schleppschiene4an die Markierung auf der Einbautür an und schrauben
Sie die Schleppschiene4mit den beiliegenden Schrauben5an der Einbautür fest.

DE - 15 -
14. Schliessen Sie nun die Gerätetür. Prüfen Sie das korekte, vollständige Anliegen der
Gerätetürdichtung auf dem Gerätegehäuse. Schliesst die Gerätetürdichtung nicht
ordentlich ab, so kann es zu Funktionsstörungen kommen.
15. Sie können durch justieren der Führung3den Abstand zwischen Gerätetür und Gehäuse
anpassen. Lösen Sie dazu die Befestigungschraube der Führung und justieren sie die
Lage der Führungen (Abbildung H).

DE - 16 -





1
24
356
6
1
2
2
A B
1020 1020-1040
mm

DE - 17 -
5
5
5
3
4
6
Figure F Figure G
Figure H

DE - 18 -
Wechsel des tueranschlages

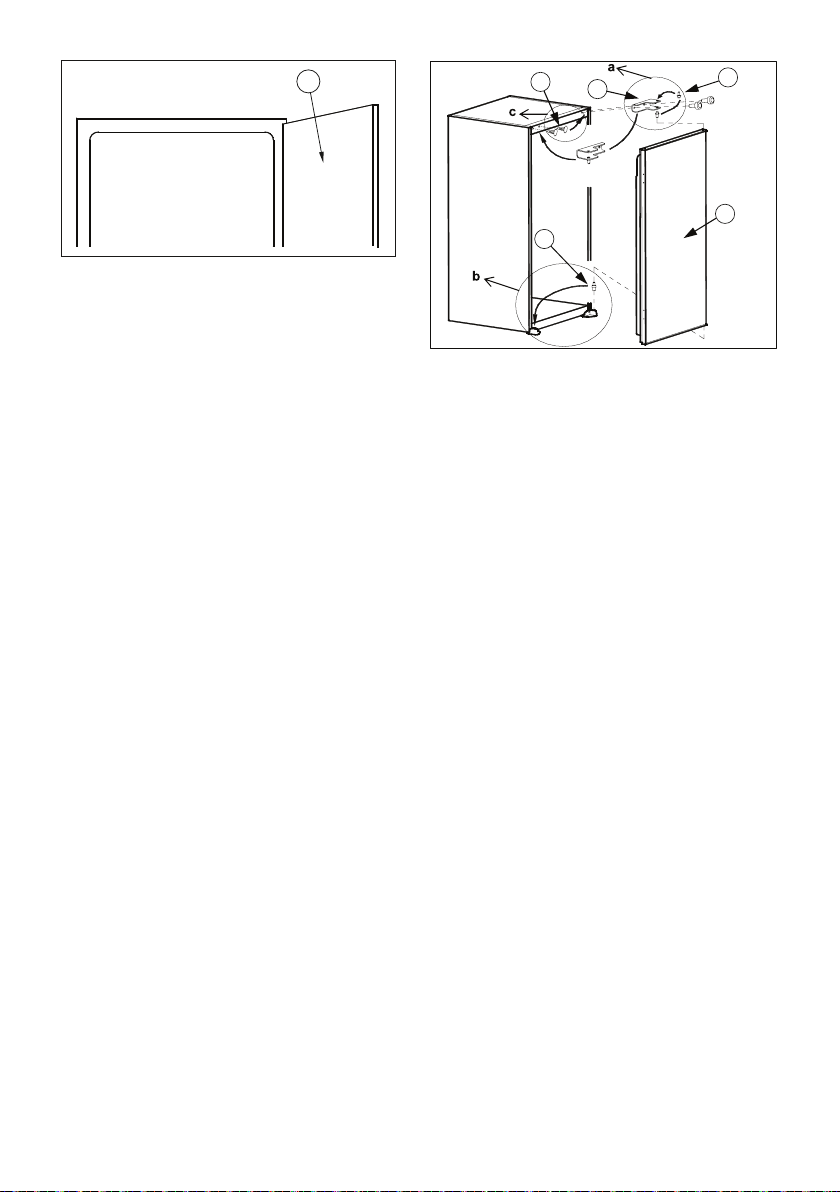

1.Öffnen Sie die Gerätetür14 nach Abbildung J.
2.Demontieren Sie nun das obere Scharnier der Gerätetür15 und nehmen Sie die Gerätetür
nach oben weg. Legen Sie die Tür zur Seite (Abbildung K).
3.Schrauben Sie den oberen Scharnierzapfen16 ab und schrauben Sie ihn auf der
gegenüberliegenden Seite in das obere Scharnier15 ein (Abbildung Ka).
4.Nehmen Sie den unteren Scharnierzapfen18 aus dem Gerätefuß und stecken Sie ihn
auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Kb).
5.Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den beiliegenden
Stöpseln17 (Abbildung Kc).
6. Setzen Sie nun die Gerätetür14 auf den unteren Scharnierzapfen18 auf und stecken Sie
das obere Scharnier15 in die Bohrung auf der Oberseite der Tür. Jetzt können Sie das
obere Scharnier15 wieder am Gerätegehäuse festschrauben.
13 11
12
17 15 16
14
18
14
13 11
12
17 15 16
14
18
14
Figure J
Figure K
