1. Přednosti a použití
Solární sestava Regusol
Solární sestava německé firmy OVENTROP. Solární sestavy a výstroj pro solární instalace z nabídky
firmy VIADRUS umožňují spojit v oběhu solární kolektor s ohřívačem teplé užitkové vody (TUV). V nabídce
nalezneme jak jednotlivé komponenty sestavy, tak i kompletní, již nainstalované sestavy výstroje a čerpadel
v příslušném izolačním pouzdře. U instalací, jejichž přívodní potrubí (vedoucí ohřáté kolektorové médium z
kolektoru do zásobníku) vedou bezprostředněvedle vratného potrubí (vedoucího ochlazené médium zpět do
kolektoru), je možné použít dvojvětvovou solární jednotku „Regusol”. Pro účinné odvzdušnění média
používaného v solárních instalacích byla jednotka „Regusol-L” vybavena odvzdušňovací nádobou, která je
nainstalována na přívodní větvi.
U instalací, v nichž jsou přívodní a vratné potrubí od sebe vzdáleny, je možné nainstalovat jednovětvový
čerpací modul „Regusol”. Naplňování solární instalace kolektorovou kapalinou nebo jeho vypouštění během
údržby umožňuje plnící a vypouštěcí kohoutek. Pro zabránění vzniku příliš velkého tlaku v solárním systému
jsou jednotky „Regusol” vybaveny pojistnými soupravami, k nimž je možné připojit expanzní nádoby.
Armatury „Regusol” jsou přizpůsobeny k použití na trhu běžnědostupných kolektorových kapalin na bázi
glykolu.
Výhody:
• vysoká spolehlivost a účinnost
• záruka poskytovaná renomovaným výrobcem
• systémy kompletované přímo v továrně
• prvotřídní suroviny
• odolnost do 160°C při zprovoznění
• maximální provozní teplota 120°C
• s izolací
2. Popis, technické parametry

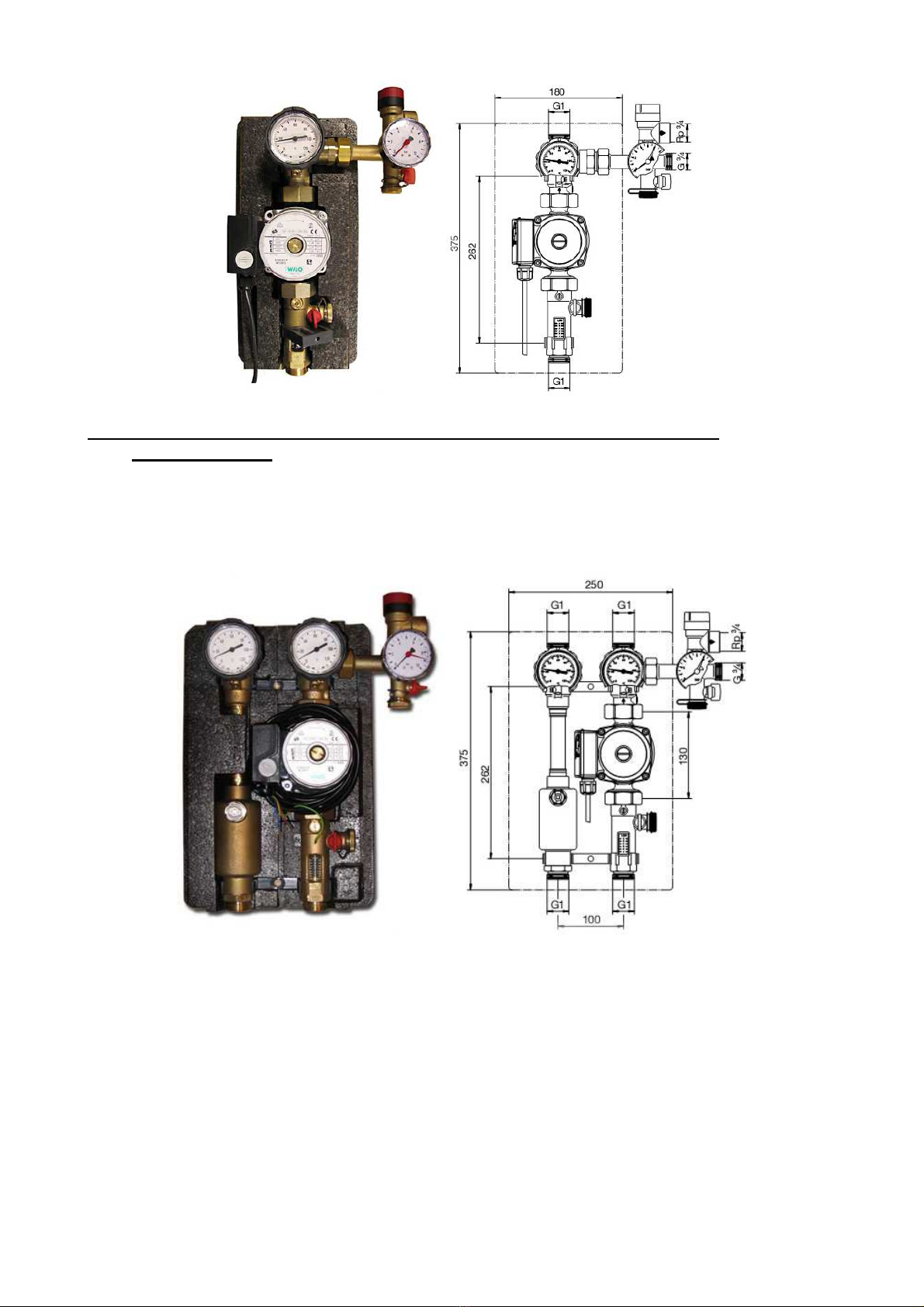

2.1 Jednovětvová jednotka „Regusol-130” – s pojistnou soupravou
K montáži v solární instalaci DN 25 pomocí závitových přípojek „Regusol” (obsaženo v saděpřiložené k
solárním sestavám REGUSOL). Tato jednotka je kompletní, předběžněnamontovaná, s kontrolou těsnosti,
s pojistnou soupravou a přípojkou pro expanzní nádobu:
• s možností odpojení průtoku
• s nastavitelným průtokoměrem a možností uzavření pro regulaci průtoku v solárním systému
• s úchytem pro montáž na stěněa izolačním pouzdrem
• s kulovým ventilem s integrovaným škrticím ventilem
Vzdálenost přívodní a vratné větve: 100 mm
Teplota při stálém provozu 120 °C
Krátkodobá teplota při spuštění 160 °C
Maximální tlak (bezpečnostní ventil) 6 bar
Tlak otevírající škrticí ventil 20 mbar
Čerpadlo: Wilo Star ST 25/6
Příkon
stupeň1 34 – 44 W
stupeň2 46 – 63 W
stupeň3 68 – 82 W
Maximální výtlačná výška 6 m
Maximální výkon 3,5 m
3
Průtokoměry dle rozsahu nastavení: 1 – 6 l/min; 2 – 15 l/min

4
2.2 „Regusol L-130” – dvojvětvová jednotka s odvzdušňovačem a pojistnou
soupravou
Zhotovená jako jednotka „Regusol – 130”, vybavena dodatečněna přívodu odvzdušňovačem pro
odvzdušnění kolektorové kapaliny.
Čerpadlo: Wilo Star ST 25/6
Průtokoměry dle rozsahu nastavení: 1 – 6 l/min; 2 – 15 l/min
Funkce:
Ve dvojvětvové jednotce „Regulsol L-130” a také v jednovětvové jednotce „Regusol-130” je nainstalován
kulový ventil s integrovaným škrticím ventilem, který zabraňuje samočinné cirkulaci (při vypnutém čerpadle).
Na bočním hrdle kulového ventilu je nainstalována pojistná souprava, jenž se skládá z bezpečnostního
ventilu, plnícího a vypouštěcího kohoutku a nátrubku pro připojení expanzní nádoby. Na výstupním hrdle
bezpečnostního ventilu je možné nainstalovat trubku odvádějící přepad vody do záchytné nádrže. Oběhové
čerpadlo nainstalované na vratné větvi jednotky (mezi kulovým ventilem a průtokoměrem) je přizpůsobeno
pro montáž v solárních systémech. Průtokoměr nabízí možnost přesného nastavení hodnoty, která je závislá
na počtu použitých kolektorůpříslušnědle vybavení samotné instalace. Průtokoměr má funkci úplného
odstavení. Při použití této funkce a po uzavření kulového ventilu je možné snadno demontovat oběhové
čerpadlo.
Dvojvětvová jednotka „Regusol-130” se liší od jednovětvové verze vybavením napájecí větví s
dodatečným kulovým ventilem s integrovaným škrticím ventilem. Oba kulové ventily mají nainstalovaný
teploměr.

5
Průtokový diagram:
Charakteristika čerpadla:
Průtok V [l/h]
Čerpadlo
UPS 25 – 60 Rp 1
Wilo-Star ST 25/6
1 230 V – Rp 1

6
3. Montáž a nastavení jednovětvové jednotky
Bezpečnost
Montáž, zprovoznění, kontroly a opravy musejí být prováděny pracovníkem autorizované firmy s platným
oprávněním ve smyslu příslušných norem a vyhlášek.
Všeobecné pokyny
Zařízení je předběžněsmontováno před odesláním. Upínací spojky ke spojování s potrubím instalace je
nutné objednat samostatně.
Abychom předcházeli nahromadění par v expanzní nádobě, je nutné zvolit místo pro montáž tak, aby se
zařízení nacházelo pod kolektory. Pokud by se expanzní nádoba nacházela na úrovni kolektoru nebo nad
nimi, pak je nezbytné nainstalovat speciální tvarovku, která předchází ohřívání nádoby (tvarovka přerušuje
laminární cirkulaci). Po každém vypuštění instalace je nezbytné ji důkladněpropláchnout tekoucí vodou.
Zařízení není uzpůsobeno k přímému kontaktu s vodou z bazénu.
3.1 Pokyny pro montáž

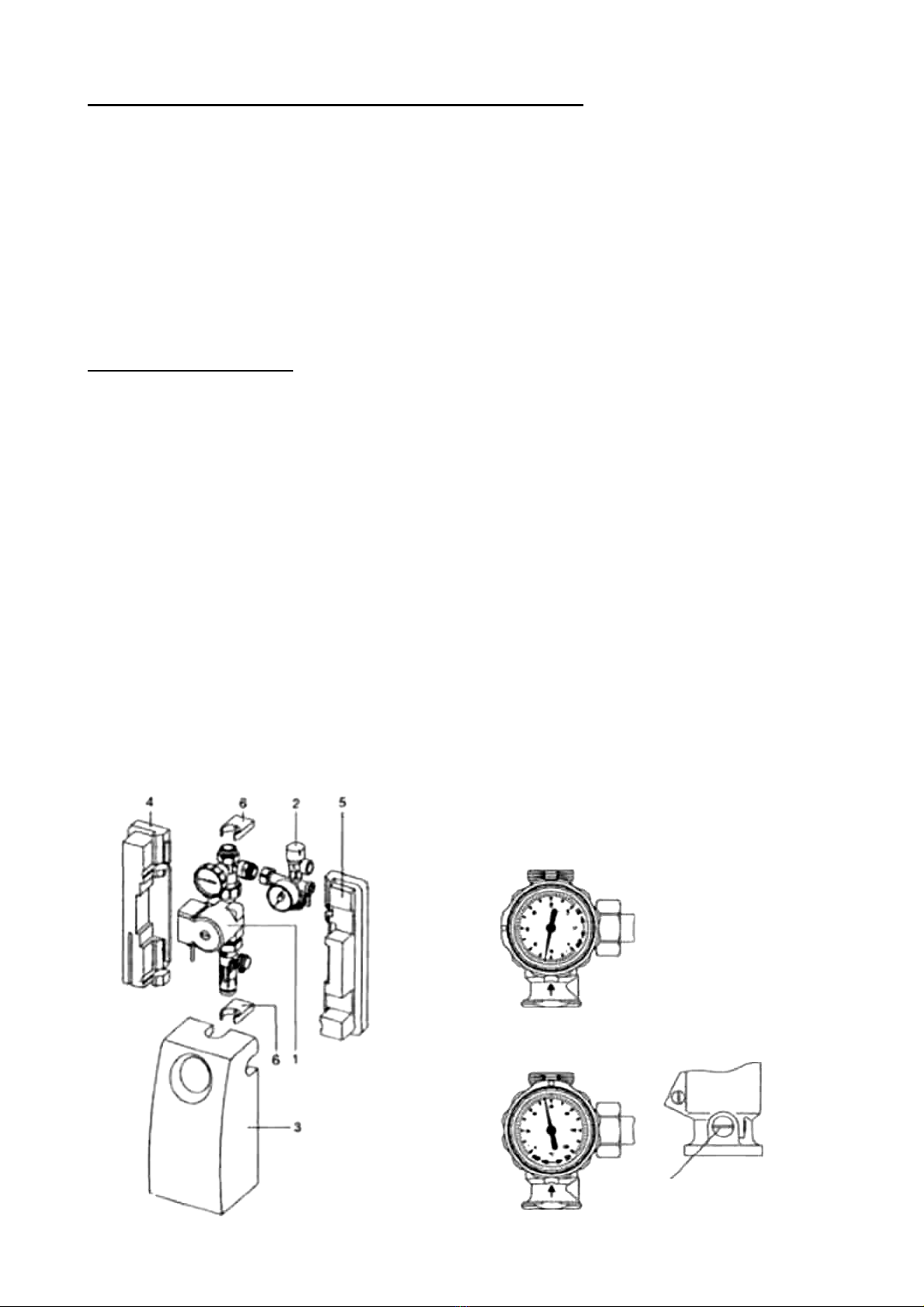

a) Vyjmout zařízení (1) z izolačního pouzdra sejmutím jeho přední části (3) a odsunout od sebe zadní části
pouzdra (4 a 5).
b) Připevnit nástěnné konzoly (6) do navrtaných (na předem vyznačených místech) otvorůo průměru
8 mm, vertikální roztečotvorůje 262 mm. Vsunout zařízení (1) do objímek na konzolách (6). V případě
jednosměrné jednotky (1) (větev čerpadla) sejmout konzoly (6) ze zařízení, upevnit je na zdi a opět na
něpřipevnit zařízení.
c) Pomocí upínacích spojek propojit horní hrdla zařízení s potrubím solárního systému. V případěpoužití
měkkých nebo tenkostěnných měděných trubek je nutné jejich konce zpevnit použitím zpevňujících
vložek. Hrdla trubek seřízněte kolmo k jejich ose a důkladněočistěte. Trubku zasuňte pomocí klíče a
pevnědotáhněte spoj. Během utahování matic spoje doporučujeme kontrovat hrdlo zařízení. K dolnímu
hrdlu solární sestavy připevněte v sadědodané nerezové hadice v izolační vrstvě(sada pro připojení
solární sestavy se zásobníkem), druhý konec hadice připojte ke spirále zásobníku.
d) Našroubovat pojistnou soupravu (2) na hrdlo kulového ventilu. Vypouštěcí hadici nasadit na výpustní
hrdlo bezpečnostního ventilu a nainstalovat hadici spojující pojistnou soupravu (2) s expanzní nádobou.
e) Kabel čerpadla veďte středem pod zařízením a připojte jej dle samostatného návodu výrobce solárního
systému k regulátoru (ovladači) – viz návod k připojení do sítěregulátoru ReSol.
f) Po důkladném propláchnutí instalace ji naplňte solárním médiem a proveďte zkoušku těsnosti.
Přizpůsobte výkon vícestupňového čerpadla počtu kolektorůnebo jejich ploše. Další upřesnění průtoku
se provádí pomocí integrovaného kulového ventilu s průtokoměrem.
g) Mezi stěnu a zařízení zasuňte dvěpoloviny zadní části izolace (4 a 5) a zakryjte zařízení přední částí
izolačního pouzdra (3). Obnažené části trubek instalace zaizolujte.
Plnění instalace
Vratná větev
Kulový ventil uzavřen
Provozní nastavení
Vratná větev
Škrticí ventil
Drážka horizontálně

7

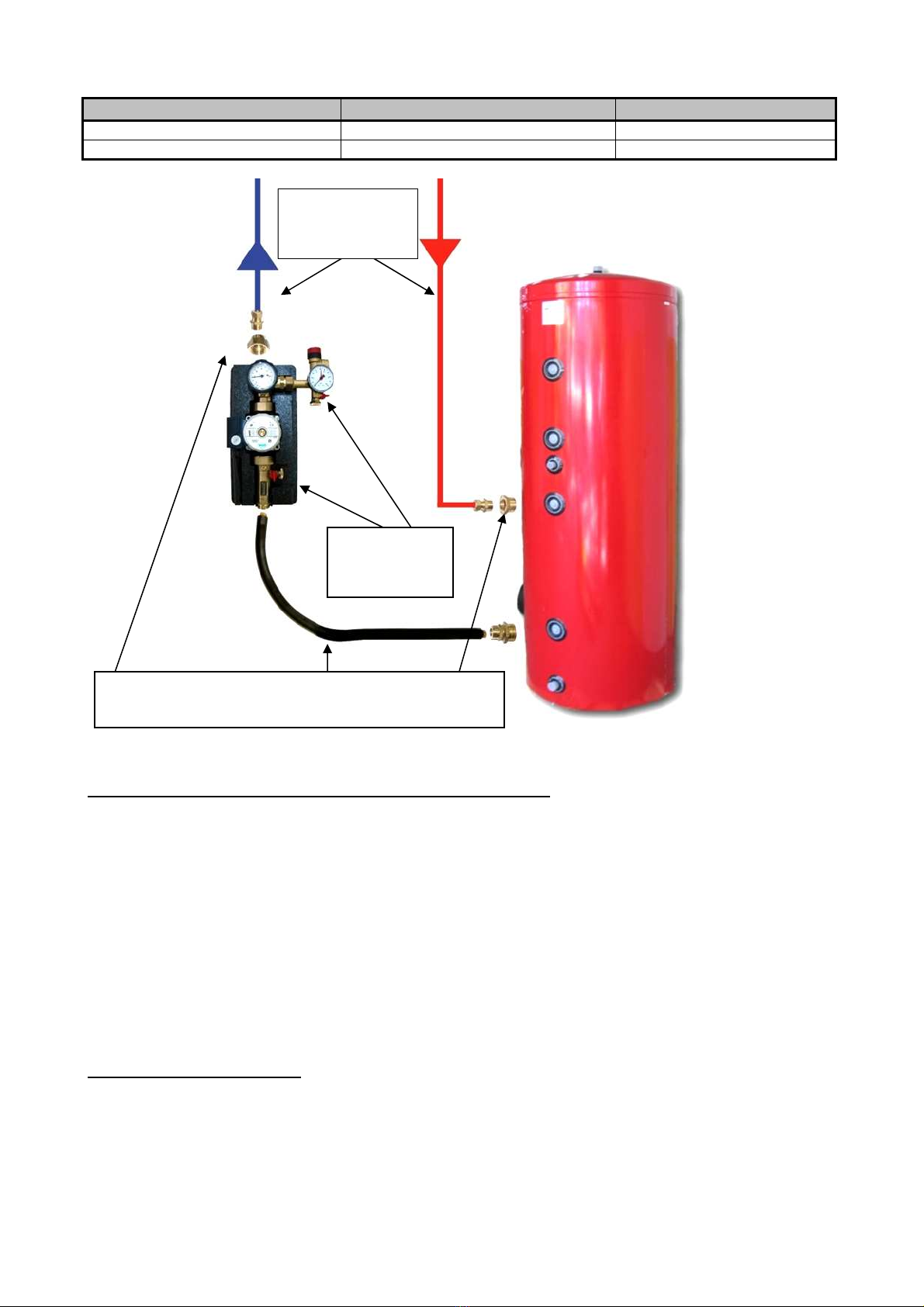

Tabulka nastavení průtoku pro každou sestavu VIADRUS Space Energy F.
Sestava
Stupeňvýkonu čerpadla ( I, II, III ) Průtok na měřidle (l/m)
VIADRUS Space Energy 200F II 1,1
VIADRUS Space Energy 300F II 1,2
4. Montáž a nastavení dvojvětvové jednotky
Bezpečnost
Montáž, zprovoznění, kontroly a opravy musejí být prováděny pracovníkem autorizované firmy s platným
oprávněním ve smyslu příslušných norem a vyhlášek.
Všeobecné pokyny
Zařízení je předběžněsmontováno před odesláním. Upínací spojky ke spojování s potrubím instalace je
nutné objednat samostatně.
Abychom předcházeli nahromadění par v expanzní nádobě, je nutné zvolit místo pro montáž tak, aby se
zařízení nacházelo pod kolektory. Pokud by se expanzní nádoba nacházela na úrovni kolektoru nebo nad
nimi, pak je nezbytné nainstalovat speciální tvarovku, která předchází ohřívání nádoby (tvarovka přerušuje
laminární cirkulaci). Po každém vypuštění instalace je nezbytné ji důkladněpropláchnout tekoucí vodou.
Zařízení není uzpůsobeno k přímému kontaktu s vodou z bazénu.
4.1 Pokyny pro montáž

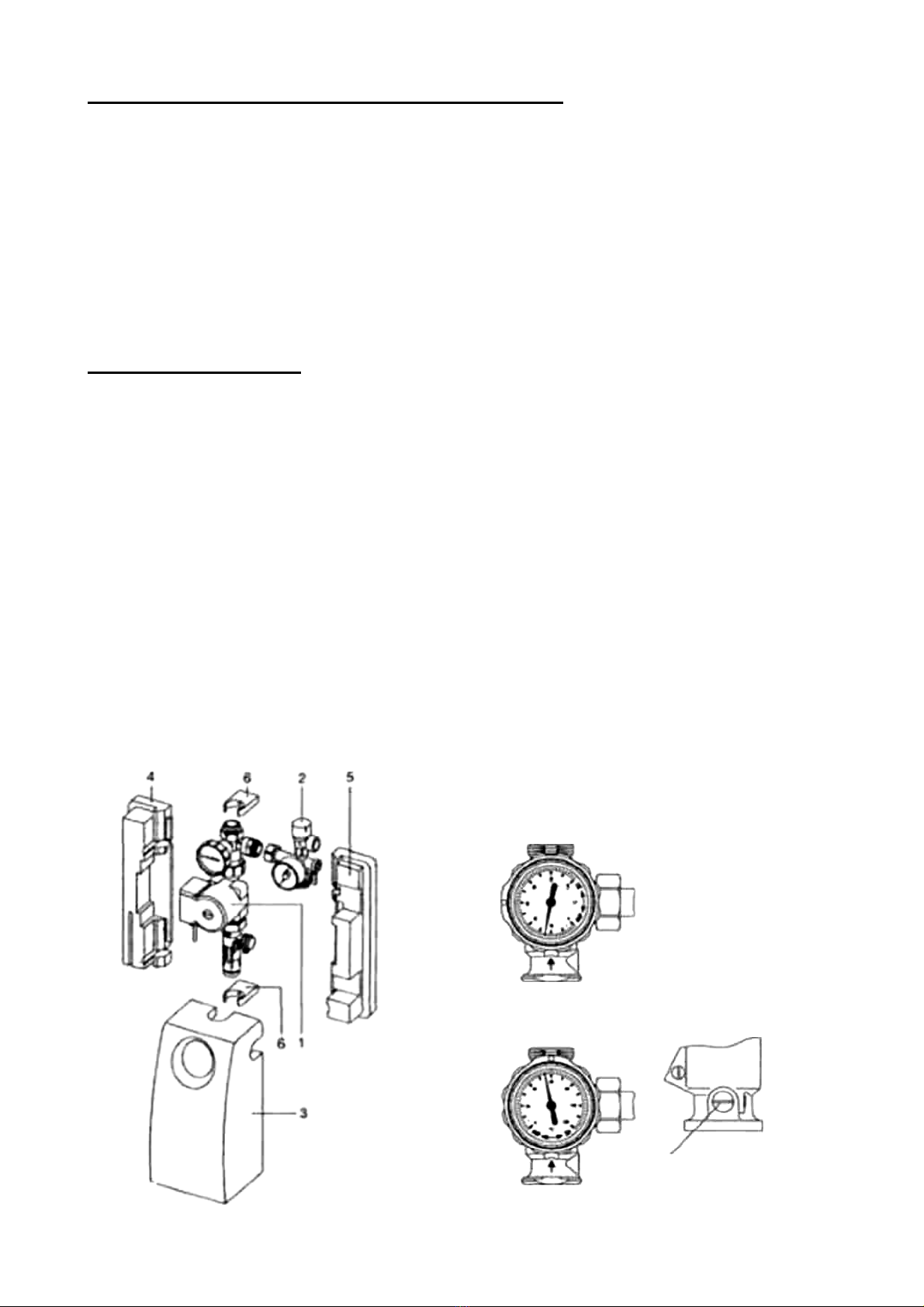

a) Vyjmout zařízení (1) z izolačního pouzdra sejmutím jeho přední části (3) a odsunout od sebe zadní části
pouzdra (4 a 5)
b) Připevnit nástěnné konzoly (6) do navrtaných (na předem vyznačených místech) otvorůo průměru
8 mm, vertikální roztečotvorůje 262 mm. Vsunout zařízení (1) do objímek na konzolách (6). V případě
jednosměrné jednotky (1) (větev čerpadla) sejmout konzoly (6) ze zařízení, upevnit je na zdi a opět na
něpřipevnit zařízení.
Hrdla pro
plnění
instalace
Měděné trubky
15, 18, 22 mm do
kolektoru
Sada p
ro připojení
jednovětvové
solární sestavy se
zásobníkem k instalaci 15, 18, 22 mm

8
Tabulka nastavení průtoku pro každou sestavu VIADRUS Space Energy V.
Sestava
Stupeňvýkonu čerpadla ( I, II, III ) Průtok na měřidle (l/m)
VIADRUS Space Energy 200V II 1,0
VIADRUS Space Energy 300V II 1,2
c) Pomocí upínacích spojek Regusol 15 nebo 18 mm spojit horní hrdla zařízení s trubkami solárního
systému. V případěpoužití měkkých nebo tenkostěnných měděných trubek je nezbytné zpevnění jejich
koncůpomocí zpevňovacích vložek. Hrdla trubek seříznout kolmo k jejich ose a pečlivěočistěte. Trubku
zasuňte do hrdla spojky a pomocí klíče pevnědotáhnout spoj. Během dotahování matic spojky
doporučujeme kontrovat na hrdlech zařízení. Na dolní hrdla solární sestavy nasaďte těsnící vložky 1” a
následněpřišroubujte v sadědodané pružné hadice zhotovené v nerezové oceli v izolační vrstvě(sada
pro připojení dvojité solární sestavy ze zásobníkem), druhý konec hadice spojte se spirálou zásobníku.
d) Přišroubovat pojistnou soupravu (2) na hrdlo kulového ventilu. Nasadit vypouštěcí hadici na vypouštěcí
hrdlo bezpečnostního ventilu a nainstalovat hadici spojující pojistnou soupravu (2) s expanzní nádobou.
e) Kabel čerpadla vést středem pod zařízení a připojit – dle samostatného návodu výrobce solárního
systému – k regulátoru (ovladače) instalace – viz návod k připojení regulátoru ReSol k síti.
f) Po důkladném vypláchnutí instalace ji naplňte solárním médiem a proveďte zkoušku těsnosti.
Přizpůsobte výkon vícestupňového čerpadla počtu kolektorůnebo jejich ploše. Další upřesnění průtoku
proveďte pomocí integrovaného kulového ventilu s průtokoměrem.
g) Mezi stěnu a zařízení vsunout dvěpoloviny zadní části izolace (4 a 5) a zakrýt zařízení přední částí
izolačního pouzdra (3). Obnažené prvky trubek na instalaci zaizolujte.
Plnění instalace
Přívod Vratná větev
Ovl. Kolečko cca 45° Kulový ventil uzavřený
škrticí ventil otevřený
Provozní nastavení
Přívod Vratná větev
Škrticí ventil
Drážka horizontálně

9
5. Pokyny k likvidaci výrobku po jeho lhůtěživotnosti
VIADRUS a.s. je smluvním partnerem firmy EKO–KOM a.s. s klientským číslem F00120649.
Obaly splňují ČSN EN 13427.
Obaly doporučujeme likvidovat tímto způsobem:
- plastová folie, kartónový obal, využijte sběrné suroviny
Vzhledem k tomu, že výrobek je konstruován z běžných materiálů, doporučují se jednotlivé části likvidovat
takto:
- trubkové rozvody, využijte sběrné suroviny
- ostatní kovové části, využijte sběrné suroviny
- izolační materiál AEROFLEX, prostřednictvím firmy zabývající se sběrem a likvidací odpadu
- polystyren, prostřednictvím firmy zabývající se sběrem a likvidací odpadu
- kapalina glycol, prostřednictvím firmy zabývající se sběrem a likvidací odpadu
Při ztrátěužitných vlastností výrobku lze využít zpětného odběru výrobku (je-li zaveden), v případě
prohlášení původce, že se jedná o odpad, je nakládání s tímto odpadem podle ustanovení platné
legislativy příslušné země.
Hrdla pro plnění
instalace
Sestava pro připojení
dvojvětvové
solární sady se
zásobníkem k instalaci 15 a 18 mm
Měděné trubky
15, 18 mm do
kolektoru

10
Informace o obalech pro odběratele
VIADRUS a.s.,
Bezručova 300
735 81 Bohumín
prohlašuje, že níže uvedený obal splňuje podmínky pro uvádění obalůna trh stanovené zákonem
477/2001 Sb., o obalech a o změněněkterých zákonů, v platném znění.
Níže uvedený obal byl navržen a vyroben podle uvedených platných technických norem.
VIADRUS a.s. má k dispozici veškerou technickou dokumentaci vztahující se k prohlášení o souladu a je
schopna ji předložit příslušnému kontrolnímu orgánu.
Popis obalu (konstrukční typ obalu a jeho součásti):
a) ocelová páska
b) PP páska
c) LDPE strečová fólie
d) Akrylátové BOPP lepicí pásky
e) vlnitá lepenka a papír
f) dřevěná paleta a hranoly
g) PP sáčky
1. Prevence snižování zdrojůČSN EN 13428, ČSN EN 13427 ANO
2. Opakované použití ČSN EN 13429 NE
3. Recyklace materiálu ČSN EN 13430 ANO, NE-i
4. Energetické zhodnocení ČSN EN 13431 ANO, NE-a
5. Využití kompostováním a biodegradace ČSN EN 13432, ČSN EN 13428 NE
6. Nebezpečné látky ČSN EN 13428, ČSN CR 13695-2 ANO
7. Těžké kovy ČSN CR 13695-1 ANO
Informace o plnění povinnosti zpětného odběru
Vážený zákazníku,
dovoluji si Vás seznámit s plněním povinnosti zpětného odběru v souladu se zákonem č. 477/2001 Sb.,
zákona o obalech, ve znění pozdějších předpisů, § 10, § 12 v rámci výrobkůprodukovaných firmou
VIADRUS a.s.
VIADRUS a.s. má uzavřenou smlouvu o sdruženém plnění povinnosti zpětného odběru a využití odpadu
z obalůs autorizovanou obalovou společností EKO-KOM a.s. a zapojila se do systému sdruženého plnění
EKO-KOM a.s. pod klientským identifikačním číslem F00120649.
V případěnejasností se obracejte na:
VIADRUS a.s.
manažer kvality a ekologie
Bezručova 300
735 81 Bohumín
či přímo na EKO-KOM a.s.
Na Pankráci 1685/17,19
140 21 Praha 4
případněna webových stránkách www.ekokom.cz

11
SK
1. Prednosti a použitie
Solárna zostava nemeckej firmy OVENTROP. Solárne zostavy a výstroj pre solárne inštalácie z ponuky
firmy VIADRUS umožňujú spojiťv obehu solárny kolektor s ohrievačom teplej úžitkovej vody (TÚV). V
ponuke nájdeme ako jednotlivé komponenty zostavy, tak i kompletné, už nainštalované zostavy výstroja a
čerpadiel v príslušnom izolačnom puzdre. Pri inštaláciách, ktorých prívodné potrubie (vedúce ohriate
kolektorové médium z kolektora do zásobníka) vedie bezprostredne vedľa spätného potrubia (vedúceho
ochladené médium späťdo kolektora), je možné použiťdvojvetvovú solárnu jednotku „Regusol”. Pre účinné
odvzdušnenie média používaného v solárnych inštaláciách bola jednotka „Regusol-L” vybavená
odvzdušňovacou nádobou, ktorá je nainštalovaná na prívodnej vetve.
Pri inštaláciách, v ktorých sú prívodné a spätné potrubia od seba vzdialené, je možné nainštalovať
jednovetvový čerpací modul „Regusol”. Naplňovanie solárnej inštalácie kolektorovou kvapalinou alebo jej
vypúšťanie počas údržby umožňuje plniaci a vypúšťací kohútik. Pre zabránenie vzniku príliš veľkého tlaku v
solárnom systéme sú jednotky „Regusol” vybavené poistnými súpravami, ku ktorým je možné pripojiť
expanzné nádoby. Armatúry „Regusol” sú prispôsobené na použitie na trhu bežne dostupných kolektorových
kvapalín na báze glykolu.
Výhody:
• vysoká spoľahlivosťa účinnosť
• záruka poskytovaná renomovaným výrobcom
• systémy kompletizované priamo v továrni
• prvotriedne suroviny
• odolnosťdo 160 °C pri sprevádzkovaní
• maximálna prevádzková teplota 120 °C
• s izoláciou
2. Popis, technické parametre
2.1 Jednovetvová jednotka „Regusol-130” – s poistnou súpravou
Ku montáži v solárnej inštalácii DN 25 pomocou závitových prípojok „Regusol” (obsiahnuté v súprave
priloženej k solárnym zostavám REGUSOL). Táto jednotka je kompletná, predbežne namontovaná, s
kontrolou tesnosti, s poistnou súpravou a prípojkou pre expanznú nádobu:
• s možnosťou odpojenia prietoku
• s nastaviteľným prietokomerom a možnosťou uzatvorení pre reguláciu prietoku v solárnom systéme
• s príchytkou na montáž na stene a izolačným puzdrom
• s guľovým ventilom s integrovaným škrtiacim ventilom
Vzdialenosťprívodnej a spätnej vetvy: 100 mm
Teplota pri stálej prevádzke 120 °C
Krátkodobá teplota pri spustení 160 °C
Maximálny tlak (bezpečnostný ventil) 6 bar
Tlak otvárajúci škrtiaci ventil 20 mbar
Čerpadlo: Wilo Star ST 25/6
Príkon
stupeň1 34 – 44 W
stupeň2 46 – 63 W
stupeň3 68 – 82 W
Maximálna výtlačná výška 6 m
Maximálny výkon 3,5 m
3
Prietokomery podľa rozsahu nastavenia:
1 – 6 l/min
2 – 15 l/min

12
2.2 „Regusol L-130” – dvojvetvová jednotka s odvzdušňovačom a poistnou
súpravou
Zhotovená ako jednotka „Regusol – 130”, vybavená dodatočne na prívode odvzdušňovačom na
odvzdušnenie kolektorovej kvapaliny.
Čerpadlo: Wilo Star ST 25/6
Prietokomery podľa rozsahu nastavenia: 1 – 6 l/min
2 – 15 l/min
Funkcia:
V dvojvetvovej jednotke „Regul L-130” a tiež v jednovetvovej jednotke „Regusol-130” je nainštalovaný
guľový ventil s integrovaným škrtiacim ventilom, ktorý zabraňuje samočinnej cirkulácii (pri vypnutom
čerpadle). Na bočnom hrdle guľového ventilu je nainštalovaná poistná súprava, ktorý sa skladá z
bezpečnostného ventilu, plniaceho a vypúšťacieho kohútika a nátrubku na pripojenie expanznej nádoby. Na
výstupnom hrdle bezpečnostného ventilu je možné nainštalovaťrúrku odvádzajúcu prepad vody do
záchytnej nádrže. Obehové čerpadlo nainštalované na spätnej vetve jednotky (medzi guľovým ventilom a
prietokomerom) je prispôsobené na montáž v solárnych systémoch. Prietokomer ponúka možnosťpresného
nastavenia hodnoty, ktorá je závislá od počtu použitých kolektorov príslušne podľa vybavenia samotnej
inštalácie. Prietokomer má funkciu úplného odstavenia. Pri použití tejto funkcie a po uzatvorení guľového
ventilu je možné ľahko demontovaťobehové čerpadlo.
Dvojvetvová jednotka „Regusol-130” sa líši od jednovetvovej verzie vybavením napájacej vetvy s
dodatočným guľovým ventilom s integrovaným škrtiacim ventilom. Oba guľové ventily majú nainštalovaný
teplomer.

13
Prietokový diagram:
Charakteristika čerpadla:
Prietok V [l/h]
Čerpadlo
UPS 25 – 60 Rp 1
Wilo-Star ST 25/6
1 230 V – Rp 1

14
3 . Montáž a nastavenie jednovetvovej jednotky
Bezpečnosť
Montáž, sprevádzkovanie, kontroly a opravy musia byťvykonávané pracovníkom autorizované firmy s
platným oprávnením vo zmyslu príslušných noriem a vyhlášok.
Všeobecné pokyny
Zariadenie je predbežne zmontované pred odoslaním. Upínacie spojky na spájanie s potrubím inštalácie je
nutné objednaťsamostatne.
Aby sme predchádzali nahromadeniu pár v expanznej nádobe, je nutné zvoliťmiesto na montáž tak, aby sa
zariadenie nachádzalo pod kolektormi. Pokiaľby sa expanzná nádoba nachádzala na úrovni kolektora alebo
nad ním, potom je nevyhnutné nainštalovaťšpeciálnu tvarovku, ktorá predchádza ohrievaniu nádoby
(tvarovka prerušuje laminárnu cirkuláciu). Po každom vypustení inštalácie je nevyhnutné ju dôkladne
prepláchnuťtečúcou vodou. Zariadenie nie je prispôsobené k priamemu kontaktu s vodou z bazéna.
3.1 Pokyny na montáž
a) Vyberte zariadenie (1) z izolačného puzdra zložením jeho prednej časti (3) a odsuňte od seba zadné
časti puzdra (4 a 5)
b) Pripevnite nástenné konzoly (6) navŕtaním otvorov na vopred vyznačených miestach s priemerom 8
mm, vertikálny rozstup otvorov je 262 mm. Vsuňte zariadenie (1) do objímok na konzolách (6). V
prípade jednosmernej jednotky (1) (vetva čerpadla) zložte konzoly (6) zo zariadenia, upevnite ich na
stene a opäťna nich pripevnite zariadenie.
c) Pomocou upínacích spojok prepojte horné hrdlá zariadenia s potrubím solárneho systému. V prípade
použitia mäkkých alebo tenkostenných medených rúrok je nutné ich konce spevniťpoužitím
spevňujúcich vložiek. Hrdlá rúrok zrežte kolmo na ich os a dôkladne očistite. Rúrku zasuňte pomocou
kľúča a pevne dotiahnite spoj. Počas doťahovania matíc spoja odporúčame kontrovaťhrdlo zariadenia.
K dolnému hrdlu solárnej zostavy pripevnite v súprave dodané antikorové hadice v izolačnej vrstve
(súprava na pripojenie solárnej zostavy so zásobníkom), druhý koniec hadice pripojte k špirále
zásobníka.
d) Naskrutkujte poistnú súpravu (2) na hrdlo guľového ventilu. Vypúšťaciu hadicu nasaďte na výpustné
hrdlo bezpečnostného ventilu a nainštalujte hadicu spájajúcu poistnú súpravu (2) s expanznou
nádobou.
e) Kábel čerpadla veďte stredom pod zariadením a pripojte ho podľa samostatného návodu výrobcu
solárneho systému k regulátoru (ovládaču) – pozrite návod na pripojenie do siete regulátora ReSol.
f) Po dôkladnom prepláchnutí inštalácie ju naplňte solárnym médiom a vykonajte skúšku tesnosti.
Prispôsobte výkon viacstupňového čerpadla počtu kolektorov alebo ich ploche. Ďalšie spresnenie
prietoku sa vykonáva pomocou integrovaného guľového ventilu s prietokomerom.
g) Medzi stenu a zariadenie zasuňte dve polovice zadnej časti izolácie (4 a 5) a zakryte zariadenie
prednou časťou izolačného puzdra (3). Obnažené časti rúrok inštalácie zaizolujte.
Pln
e
n
ie
inštalácie
Spätná vetva
Guľový ventil uzatvorený
Prevádzkové nastavenie
Spätná vetva
Škrtiaci ventil
Drážka horizontáln
e

15
Tabulka nastavení průtoku pro každou sestavu VIADRUS Space Energy F.
Sestava
Stupeňvýkonu čerpadla ( I, II, III ) Průtok na měřidle (l/m)
VIADRUS Space Energy 200F II 1,1
VIADRUS Space Energy 300F II 1,2
4. Montáž a nastavenie dvojvetvovej jednotky
Bezpečnosť
Montáž, sprevádzkovanie, kontroly a opravy musia byťvykonávané pracovníkom autorizované firmy s
platným oprávnením vo zmyslu príslušných noriem a vyhlášok.
Všeobecné pokyny
Zariadenie je predbežne zmontované pred odoslaním. Upínacie spojky na spájanie s potrubím inštalácie je
nutné objednaťsamostatne.
Aby sme predchádzali nahromadeniu pár v expanznej nádobe, je nutné zvoliťmiesto na montáž tak, aby sa
zariadenie nachádzalo pod kolektormi. Pokiaľby sa expanzná nádoba nachádzala na úrovni kolektora alebo
nad ním, potom je nevyhnutné nainštalovaťšpeciálnu tvarovku, ktorá predchádza ohrievaniu nádoby
(tvarovka prerušuje laminárnu cirkuláciu). Po každom vypustení inštalácie je nevyhnutné ju dôkladne
prepláchnuťtečúcou vodou. Zariadenie nie je prispôsobené k priamemu kontaktu s vodou z bazéna.
4.1 Pokyny na montáž
a) Vybraťzariadenie (1) z izolačného puzdra odstránením jeho prednej časti (3) a odsunúťod seba zadné
časti puzdra (4 a 5)
b) Pripevniťnástenné konzoly (6) vyvŕtaním otvorov na vopred vyznačených miestach s priemerom 8 mm,
vertikálny rozstup otvorov je 262 mm. Vsunúťzariadenie (1) do objímok na konzolách (6). V prípade
jednosmernej jednotky (1) (vetva čerpadla) sňaťkonzoly (6) zo zariadenia, upevniťich na stene a opäť
na nich pripevniťzariadenie.
Hrdlá na
plnenie
inštalácie
Medené rúrky
15, 18, 22 mm do
kolektora
Súprava na pripojenie jednovetvovej solárnej zostavy so
zásobníkom k inštalácii 15, 18, 22 mm

16
Tabuľka nastavenia prietoku pre každú zostavu VIADRUS Space Energy V.
Zostav
a
Stupeňvýkonu čerpadla (I, II, III) Prietok na meradle (l/m)
VIADRUS Space Energy 200V II 1,0
VIADRUS Space Energy 300V II 1,2
c) Pomocou upínacích spojok Regusol 15 alebo 18 mm spojiťhorné hrdlá zariadenia s rúrkami solárneho
systému. V prípade použitia mäkkých alebo tenkostenných medených rúrok je nevyhnutné spevnenie
ich koncov pomocou spevňovacích vložiek. Hrdlá rúrok zrežte kolmo na ich os a starostlivo očistite.
Rúrku zasuňte do hrdla spojky a pomocou kľúča pevne dotiahnite spoj. Počas doťahovania matíc
spojky odporúčame kontrovaťhrdlá zariadenia. Na dolné hrdlá solárnej zostavy nasaďte tesniace vložky
1” a následne priskrutkujte v súprave dodané pružné hadice zhotovené z nehrdzavejúcej ocele v
izolačnej vrstve (súprava na pripojenie dvojitej solárnej zostavy so zásobníkom), druhý koniec hadice
spojte so špirálou zásobníka.
d) Priskrutkujte poistnú súpravu (2) na hrdlo guľového ventilu. Nasaďte vypúšťaciu hadicu na vypúšťacie
hrdlo bezpečnostného ventilu a nainštalujte hadicu spájajúcu poistnú súpravu (2) s expanznou
nádobou.
e) Kábel čerpadla veďte stredom pod zariadenie a pripojte – podľa samostatného návodu výrobcu
solárneho systému – k regulátoru (ovládača) inštalácie – pozrite návod na pripojenie regulátora ReSol k
sieti.
f) Po dôkladnom vypláchnutí inštalácie ju naplňte solárnym médiom a vykonajte skúšku tesnosti.
Prispôsobte výkon viacstupňového čerpadla počtu kolektorov alebo ich ploche. Ďalšie spresnenie
prietoku vykonajte pomocou integrovaného guľového ventilu s prietokomerom.
g) Medzi stenu a zariadenie vsuňte dve polovice zadnej časti izolácie (4 a 5) a zakryte zariadenie prednou
časťou izolačného puzdra (3). Obnažené prvky rúrok na inštalácii zaizolujte.
Pln
e
nie
inštalácie
Prívod Spätná vetva
Ovl. koliesko cca 45° Guľový ventil uzatvorený
Škrtiaci ventil otvorený
Prevádzkové nastavenie
Prívod Spätná vetva
Škrtiaci ventil
Drážka horizontálne

17
5. Pokyny pre likvidáciu výrobku po jeho lehote životnosti
VIADRUS a.s. je zmluvným partnerom firmy EKO–KOM, a.s., s klientským číslom F00120649.
Obaly spĺňajú ČSN EN 13427.
Obaly odporúčame likvidovaťtýmto spôsobom:
- plastová fólia, kartónový obal, využite zberné suroviny
Vzhľadom k tomu, že výrobok je konštruovaný z bežných materiálov, odporúča sa jednotlivé časti likvidovať
takto:
- rúrkové rozvody, využite zberné suroviny
- ostatné kovové časti, využite zberné suroviny
- izolačný materiál AEROFLEX, prostredníctvom firmy zaoberajúcej sa zberom a likvidáciou odpadu
- polystyrén, prostredníctvom firmy zaoberajúcej sa zberom a likvidáciou odpadu
- kvapalina glycol, prostredníctvom firmy zaoberajúcej sa zberom a likvidáciou odpadu
Pri strate úžitkových vlastností výrobku je možné využiťspätný odber výrobku (ak je zavedený),
v prípade vyhlásenia pôvodcu, že ide o odpad, je potrebné nakladaťs týmto odpadom podľa
ustanovení platnej legislatívy príslušnej krajiny.
Hrdlá na
plnenie
inštalácie
Zostava na pripojenie dvoj
vetvovej
solárnej
súpravy so zásobníkom na inštaláciu 15 a 18 mm
Medené rúrky
15, 18 mm do
kolektora

18
PL
1. Przeznaczenie i zalety
Grupa solarna Regusol
Grupa solarna niemieckiej firmy OVENTROP. Grupy solarne oraz armatura do instalacji solarnej
oferowana przez firmęVIADRUS, umożliwia połączenie w obiegu solarnym kolektora słonecznego z
podgrzewaczem c.w.u. W ofercie znaleźć można zarówno poszczególne komponenty instalacji jak i
kompletne, wstępnie zmontowane grupy armaturowo-pompowe w odpowiedniej łupinie izolacyjnej. W
instalacjach, w których rury zasilania (prowadzące podgrzany czynnik kolektorowy od kolektora do zbiornika)
biegnąbezpośrednio obok rur powrotu (prowadzących schłodzony czynnik kolektorowy w kierunku
odwrotnym), można zastosowaćdwupionowy moduł solarny „Regusol”. W celu skutecznego odgazowania
czynnika stosowanego w instalacjach solarnych moduł „Regusol-L” został wyposażony w zbiorniczek
odpowietrzający, zamontowany na pionie zasilającym.
W instalacjach, w których rury zasilania i powrotu sąod siebie oddalone można zamontować
jednopionowy, pompowy moduł „Regusol”. Napełnianie instalacji solarnej płynem kolektorowym lub
spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco-opróżniający. W celu
uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły „Regusol” wyposażono w grupy
bezpieczeństwa, do których przyłączyćmożna naczynie wzbiorcze. Armatury „Regusol” przystosowane są
do stosowania wszystkich ogólnie dostępnych w handlu płynów kolektorowych opartych na bazie glikolowej.
Zalety:
• wysoka pewność działania
• gwarancja z ręki renomowanego producenta
• fabrycznie kompletne systemy
• wysokogatunkowe surowce
• wytrzymałość do 160 °C w fazie rozruchu
• maksymalna temperatura pracy ciągłej: 120 °C
• z izolacją
2. Opis, dane techniczne:
2.1 Moduł jednopionowy „Regusol-130” – z grupąbezpieczeństwa,
Do montażu w instalacji solarnej DN 25 za pomocązłączek skręcanych „Regusol” (zawarte z zestawach do
podłączenia grup solarnych REGUSOL). Kompletna, wstępnie zmontowana, sprawdzona pod względem
szczelności jednostka z grupąbezpieczeństwa i przyłączem do naczynia wzbiorczego:
• z możliwościąodcięcia przepływu
• z miernikiem przepływu z nastawąi odcięciem do regulacji przepływu w instalacji solarnej
• z uchwytem do montażu na ścianie i dokładnie dopasowanąłupinąizolacyjną
• z zaworem kulowym ze zintegrowanym zaworem stopowym
Rozstaw pionów zasilającego i powrotnego: 100 mm
Temperatura pracy ciągłej 120 °C
Krótkotrwała temperatura rozruchu 160 °C
Maksymalne ciśnienie (zawór bezpieczeństwa) 6 bar
Ciśnienie otwierające zawór stopowy 20 mbar
Pompa: Wilo Star ST 25/6
Pobór mocy
stopień1 34 – 44 W
stopień2 46 – 63 W
stopień3 68 – 82 W
Maksymalna wysokość podnoszenia 6 m
Maksymalny wydatek 3,5 m
3
Mierniki przepływu wg zakresu nastaw: 1 – 6 l/min; 2 – 15 l/min

19
2.2 „Regusol L-130” – dwupionowy moduł z odpowietrznikiem i grupą
bezpieczeństwa
Zbudowany jak moduł „Regusol - 130”, wyposażony dodatkowo na zasilaniu w odpowietrznik do
odgazowania płynu kolektorowego.
Pompa: Wilo Star ST 25/6
Mierniki przepływu wg zakresu nastaw: 1 – 6 l/min; 2 – 15 l/min
Działanie:
W module dwupionowym „Regusol L-130 jak równieżw jednopionowym module „Regusol-130”
zamontowany jest zawór kulowy ze zintegrowanym zaworem stopowym, który zapobiega cyrkulacji
samoczynnej (przy wyłączonej pompie). Na bocznym króćcu zaworu kulowego zamontowana jest grupa
bezpieczeństwa, na którąskłada- jąsięzawór bezpieczeństwa, kurek napełniająco-opróżniający oraz
króciec do przyłączenia naczynia wzbiorczego. Na króćcu wylotowym zaworu bezpieczeństwa można
zamocowaćprzewód odprowadzający zrzut do zbiornika wyłapującego. Zamontowana na pionie powrotnym
modułu (między zaworem kulowym a miernikiem przepływu) pompa cyrkulacyjna jest przystosowana do
montażu w instalacjach solarnych. Miernik przepływu daje możliwość precyzyjnego ustawienia jego wartości,
uzależnionej od liczby użytych kolektorów, względnie od wyposażenia samej instalacji. Miernik posiada
funkcjęcałkowitego odcięcia. Po użyciu tej funkcji i po zamknięciu zaworu kulowego można łatwo
wymontowaćpompęcyrkulacyjną.
Moduł dwupionowy „Regusol-130” różni sięod modułu jednopionowego wyposażeniem w pion zasilający
z dodatkowym zaworem kulowym i zintegrowanym z nim zaworem stopowym. Oba zawory kulowe
zaopatrzone sąw termometry.

20
Diagram przepływu:
.
Charakterystyka pompy:
Przepływ V [l/h]
Pompa
UPS 25 – 60 Rp 1
Wilo-Star ST 25/6
1 230 V – Rp 1
