Vicon ALU-2500/230 User manual

Montage- und Betriebsanleitung
für
Wetterschutzgehäuse
ALU-2500/230
ALU-2500/12
ALU-2500/230/CM
ALU-2500/12/CM
09/09
572500 ALU-2500/230
572501 ALU-2500/12
572502 ALU-2500/230/CM
572503 ALU-2500/12/CM

ALLGEMEINE INFORMATIONEN
Seite 2
Sehr geehrter Kunde!
Mit der Wahl für ein Vicon Produkt haben Sie sich für ein professionelles Gerät ent-
schieden, das höchste Qualität und Zuverlässigkeit gewährleistet. Für das entgegenge-
brachte Vertrauen möchten wir uns an dieser Stelle nochmals bedanken und Sie bitten,
die nachfolgenden Hinweise vor Inbetriebnahme genau durchzulesen, damit Sie in den
vollen Genuss aller Vorteile dieses Produktes kommen.
Inhaltsverzeichnis
Allgemeine Informationen
Funktionsbeschreibung 3
Lieferumfang 3
Sicherheitshinweise 4
Montage und Anschluß
Montage des Wandarms 5
Anschluss des Gehäuses 6
Anhang
Hinweise im Störungsfall 7
Reinigung und Pflege 7
Technischer Support 7
Technische Daten 8

ALLGEMEINE INFORMATIONEN
Seite 3
Allgemeine Informationen
Funktionsbeschreibung
Das Vicon ALU Wetterschutzgehäuse überzeugt durch elegantes, fortschrittliches De-
sign und ein hervorragendes Preis-Leistungsverhältnis.
Die Gehäuse sind für alle Vicon CCD Kameras mit Fix- bzw. Vario-Objektiven ausge-
legt.
Der elektrisch isolierte Aufbau der Kamera verhindert jegliche Art von Kriechströmen
durch Masse-Potentialausgleich und die damit verbundenen Brummschleifen im Video-
bild. Die wetterfesten Kameraschutzgehäuse werden wegen ihres formschönen De-
signs bei allen Witterungsverhältnissen im Außenbereich eingesetzt. Für Wartungszwe-
cke kann die Kamera entnommen werden, ohne dass zuvor Kabel oder Verbindungen
unterbrochen oder abgeschnitten werden müssen.
Die Montage ist installationsfreundlich und kann in kürzester Zeit über den integrierten
Wandhalter erfolgen. Zusätzliches Zubehör ist hierzu nicht erforderlich.
Das Gehäuse verfügt über ein Sonnenschutzdach, so dass auch direkte Sonnenein-
strahlung keine zu starke Aufheizung des Innenbereiches verursachen kann.
Lieferumfang
♦Wandhalter für einfache Montage des Gehäuses
♦Heizelement
♦Wetterfest nach IP67

ALLGEMEINE INFORMATIONEN
Seite 4
Sicherheitshinweise
1. Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie die Kompo-
nenten in Betrieb nehmen. Damit werden eventuelle Schäden sowie Funktionsstö-
rungen durch nicht sachgerechten Gebrauch vermieden.
2. Die Installation darf nur durch Kundendienst oder Fachwerkstatt nach den beste-
henden VDE-Richtlinien ausgeführt werden.
3. Betreiben Sie das Gerät ausschließlich an der angegebenen Betriebsspannung.
4. Verwenden Sie das Gerät niemals zweckentfremdet.
5. Reparaturen dürfen nur durch Fachbetriebe ausgeführt werden.
6. Wenn Sie das Gerät längere Zeit nicht benutzen, unterbrechen Sie die Verbindung
zur Spannungsversorgung.
7. Sollten Flüssigkeiten oder feste Gegenstände in das Gehäuse gelangen, unterbre-
chen Sie sofort die Verbindung zur Spannungsversorgung. Lassen Sie das Gerät
bei Ihrem Fachhändler überprüfen bevor Sie es weiter verwenden.
8. Beachten Sie evtl. am Gerät angebrachte Warnhinweise.
9. Die Spannungsversorgung ist extern abzusichern.
10. Um einen internen Hitzestau im Gehäuse zu vermeiden:
- sollte das Gehäuse ohne Sonnendach keiner direkten Sonneneinstrahlung aus-
gesetzt sein.
-sollte ausreichend Abstand zu direkten Wärmequellen gehalten werden.

MONTAGE UND ANSCHLUSS
Seite 5
Montage und Anschluss
MONTAGE DER WANDHALTERUNG
a) Positionieren Sie die Halterung (1) und
stecken Sie die Abdeckung (2), die
Gehäusehalterung (3) und die Halterung
(4) in das obere Loch
b) Schrauben Sie die Schraube (5) von un-
ten in die Halterung (4), ohne sie fest an-
zuziehen.
c) Drehen Sie die Halterung (4) bis die Öff-
nung (6) mit der Markierung (7) auf dem
Boden der Wandhalterung (1) überein-
stimmt.
d) Ziehen Sie die Schraube (5) fest an.
Installation
1. Lösen Sie die drei Schrauben der hinteren Abdeckung mit einem 3mm Inbus-
schlüssel. Schieben Sie vorher das Sonnenschutzdach nach vorne, um einen leich-
teren Zugang zu den Schrauben zu haben.
2. Schieben Sie den Gehäusekörper nach vorne, um an die Anschlüsse zu gelangen.
3. Schließen Sie die Spannung an, und stellen Sie sicher, dass dies nach den Sicher-
heitsvorschriften ausgeführt wird.
4. Vergessen Sie vor dem Schließen des Gehäuses nicht, dieses mit dem Schutzleiter
zu verbinden.
5. Schließen Sie das Gehäuse
6. Verschließen Sie unbenutzte PG-Verschraubungen mittels der mitgelieferten Kunst-
stoffkappen, um die Schutzklasse IP67 zu gewährleisten.

MONTAGE UND ANSCHLUSS
Seite 6

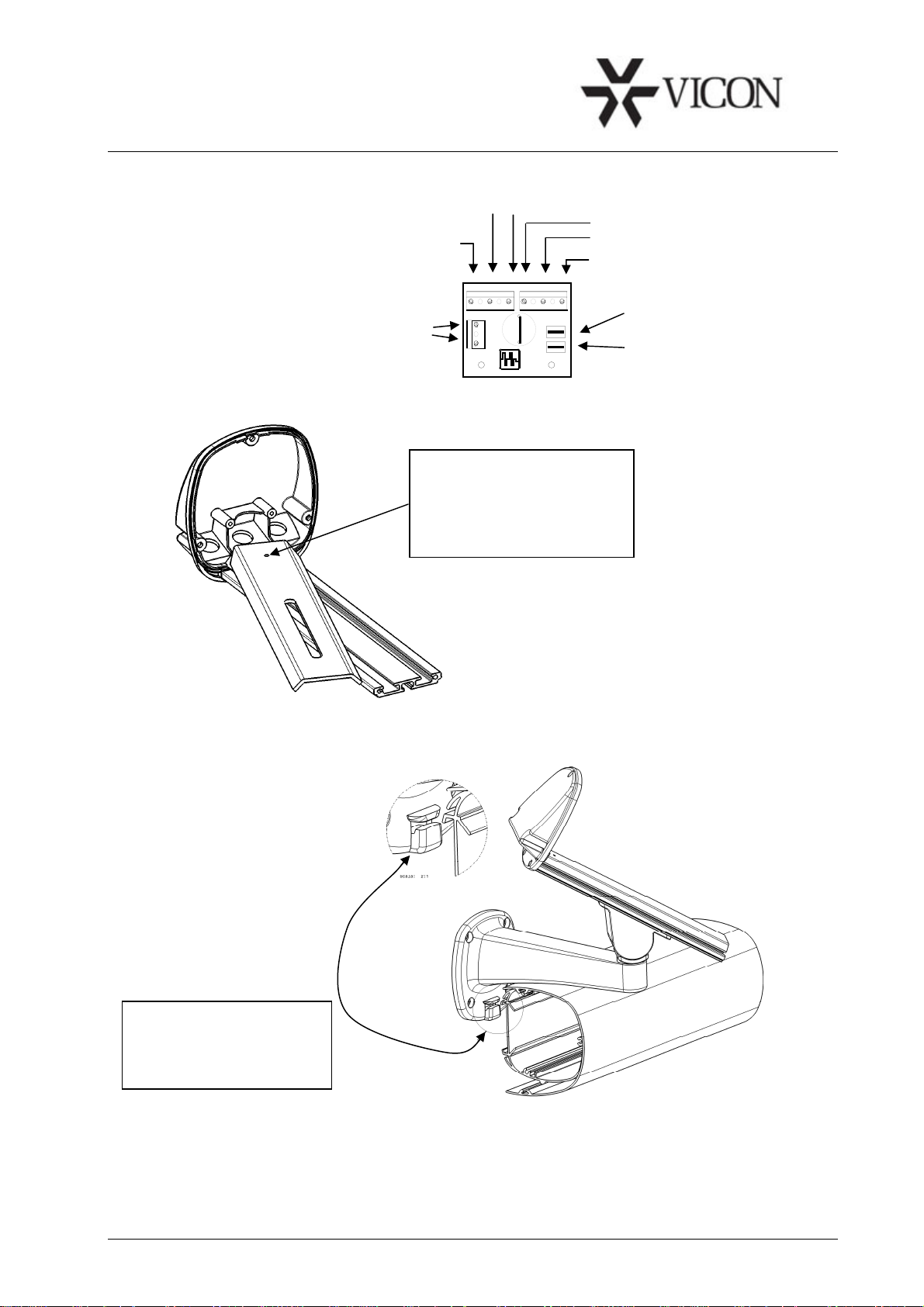

PE - Gehäuse
PE - Kamerabühne
Heizung
N L1
PE L1
N
PE
ermes
M3 GP2
ST-341-1
IT1
M2
GP1
M1
Lösen Sie bitte die mit dem
Pfeil markierte Schraube.
Schwenken Sie die Monta-
gebühne zur Seite, um die
Kamera hier zu fixieren.
Schieben Sie das Gehäu-
se während der Installation
in die entsprechende Nut
der Wandhalterung.

ANHANG
Seite 7
Anhang
Hinweise im Störungsfall
Fehlerbeschreibung Ursache
Kamerastation liefert kein
Videosignal. ♦Überprüfen Sie den Anschluss der Betriebs-
spannung (230 V AC oder 12 V DC) an der An-
schlussplatine.
♦Überprüfen Sie den Anschluss des Videokabels
an der Anschlussplatine.
♦Überprüfen Sie die Funktion Ihres Netzteiles
(12 V DC)
♦Überprüfen Sie die Anschlüsse an der Kamera
(Video / Spannung).
Gehäuse ist nicht dicht,
Wasser dringt ein. ♦Überprüfen Sie die Montage des Gehäuses.
♦Überprüfen Sie alle Dichtungen auf richtige
Montage und auf Defekte.
Frontscheibe beschlägt. ♦Überprüfen Sie die Funktion des Heizelemen-
tes.
Reinigung und Pflege
Bevor Sie mit der Reinigung und Pflege des Gehäuses beginnen, unterbrechen Sie die
Verbindung zur Spannungsversorgung. Aus Gründen der elektrischen Sicherheit darf
das Gerät niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser
getaucht werden. Verwenden Sie zur Reinigung und Pflege nur ein trockenes, staub-
freies Tuch. Eine Reinigung der Innenseite des Gerätes darf nur durch den Kunden-
dienst oder eine Fachwerkstatt ausgeführt werden.
Bei Weitergabe des Gehäuses an Dritte ist diese Anleitung mitzugeben.
Wird das Gehäuses für Wartungszwecke geöffnet, sollten die Gehäusedichtungen zum
Erhalt der Schutzart IP67 überprüft und ggf. erneuert werden.
Technischer Support
Sollten während der Installation Schwierigkeiten auftreten, so bieten wir Ihnen unter der
Telefonnummer: +49 4321 / 879 400 technische Unterstützung an.

Technische Daten
Typ ALU-2500/12 ALU-2500/230 ALU-2500/12/CM ALU-2500/230/CM
Anwendung CCD-Kameraschutzgehäuse
Montageort Innen- / Außenbereich
Schutzart IP 67
Heizung 12 V/DC / 2 W 230 V / 10 W 12 V/DC / 2 W 230 V / 10 W
Kamerabefestigung Montagebühne
Aufbau Aluminium Strangprofil
Kabeldurchführung 3 x PG Verschraubung 3 x PG Verschraubung und interne
Kabelführung
Kabel Management nein ja
Betriebstemperatur -10º bis +55º
Luftfeuchtigkeit bis 95 %
Montagebefestigung über mitgelieferten Wandarm über mitgelieferten Wandarm
mit integrierter Kabelführung
Gewicht 2,5 kg
Innenmaße (BxHxT) 70 x 70 x 250 mm
Außenmaße (BxHxT)
ohne Wandarm 133 x 133 x 370 mm
Frontscheibenmaße
(BxH) 60 x 65 mm
Frontscheiben-
material / -stärke Acrylglas / 1mm
Gehäusematerial Aluminium; Front- / Rückseite Kunststoff
Gehäusefarbe RAL 7035 pulverbeschichtet / Front- / Rückseite dunkelgrau

Installation and Operating Instructions
for Camera Housing
ALU-2500/230
ALU-2500/12
ALU-2500/230/CM
ALU-2500/12/CM
09/09
572500 ALU-2500/230
572501 ALU-2500/12
572502 ALU-2500/230/CM
572503 ALU-2500/12/CM

GENERAL INFORMATION
page 10
Dear Customer!
By selecting this Vicon product you have decided to use a professional device which
guarantees highest quality and reliability. We like to thank you very much for your confi-
dence and kindly ask you to read the following instructions carefully before operating in
order to take full advantage of all quality features of this product.
Contents
General Information
Function Description 11
Scope of Delivery 11
Safety Precautions 12
Mounting and Connecting
Mounting the Housing 13
Connecting the Housing 14
Exhibit
Troubleshooting 15
Maintenance and Care 15
Technical Support 15
Technical Specifications 16

GENERAL INFORMATION
page 11
General Information
Function Description
Vicon’s weatherproof ALU camera housing features an elegant, progressive design and
excellent value for money.
The housings are suitable for all Vicon CCD cameras with fixed or vari-focal lenses.
The construction of the mounting base is electrically insulated and avoids any type of
leak current by ground potential and the resulting hum in the video picture. The attrac-
tively designed weatherproof camera housings are used outdoors regardless of the
weather. Due to the modular construction the camera can be taken out of the housing
without the need to cut off plugs or cables.
The mounting of the housing is very user-friendly and can be carried out in nearly no
time at all with the integrated universal wall mount. No other material is needed.
The housing can be fitted with a sunshield in order to avoid an overheating of the inte-
rior caused by intense direct sunlight.
Scope of Delivery
♦integrated wall mount for easy installation
♦heater
♦weatherproof (IP rating 67)

GENERAL INFORMATION
page 12
Safety Precautions
1. Read these instructions carefully before operating the components in order to
avoid malfunctions and damages caused by improper installation or use.
2. Installation may only be carried out by authorised personnel according to the local
safety regulations.
3. Only operate the device with the stated operating voltage.
4. Never use the device for other purposes than designated.
5. Repairs may only be carried out by authorised personnel.
6. Remove the device from power supply if you do not use it for an extended period
of time.
7. Immediately disconnect the device from power supply if any liquid or solid matter
should get into the housing and have it checked by your authorised dealer before
re-using.
8. Follow the notes attached to the device.
9. The power supply has to be externally protected.
10. In order to avoid heat accumulation in the housing:
- do not expose a housing without sunshield to direct sunlight
-keep sufficient distance to direct heat sources

MOUNTING AND CONNECTING
page 13
Mounting and Connecting
Connection Examples
INSTRUCTIONS FOR THE ASSEMBLY OF
THE BRACKET
♦Position the bracket (1) as indicated on the
drawing and insert the cover (2) into the
upper hole, the joint (3) and the spherical
pin (4)
♦Screw the screw (5) to the bottom of the
spherical pin (4), without tightening the
screw.
♦Rotate the pin (4) until the slot (6) fits in the
mark (7) placed on the bottom of the brack-
et.
♦Tighten the screw. (5)
INSTALLATION
1. Loosen the three screws of the back cover with a 3 mm Allen key. We recommend
for easier access to the screws to push the sunshield forward.
2. Push the body forward for the access to the terminal strip.
3. Make the electrical connections ensuring that they are electrically safe.
4. Before closing the housing, do not forget to connect the earth wires of the body to
the pin connector provided inside the housing.
5. Close the housing
6. In case not all the glands are used, insert in the exceeding gland a plastic cap we
supply as standard and tighten the lock nut to guarantee the IP67 protection rating.

MOUNTING AND CONNECTING
Seite 14
PE - housing
PE - camera
Heater
N L1
PE L1
N
PE
ermes
M3 GP2
ST-341-1
IT1
M2
GP1
M1
In order to fit the camera on
the slide, Please loosen the
screw shown with an arrow
and swivel the slide.
In order to hold up the
body of the housing during
the installation please
insert the rail in the hook
of the bracket.

EXHIBIT
Exhibit
Troubleshooting
Error Description Cause
camera station gives no video
signal ♦check the power supply connection (230
V AC or 12 V DC) to the connection cir-
cuit board
♦check the connection of the video cable
to the connection circuit board
♦check the function of your power supply
(12 V DC)
♦check the connections to the camera
(video / power)
housing not water-tight, intrusion
of water ♦check the mounting of the housing
♦check all seals for correct mounting and /
or defects
front pane shows condensation ♦check the function of the heater
Maintenance and Care
Disconnect the housing from power supply before starting to clean it. For reasons of
electrical safety never clean the camera with water or other liquid matters and never put
the device under water. Only use a soft dry cloth for cleaning the housing. A cleaning of
the housing’s interior may only be carried out by authorised personnel.
Make sure to include these instructions when handing the device over to third parties.
In order to maintain the IP 67 rating, check the housing seals whenever the housing is
opened for maintenance and replace them if necessary.
Technical Support
Should you have any problems during installation you can reach our Technical Hotline
under the following telephone number: [phone].

Technical Specifications
Type ALU-2500/12 ALU-2500/230 ALU-2500/12/CM ALU-2500/230/CM
Application CCD camera housing
Mounting location indoor / outdoor
IP rating IP67
Heater 12 VDC / 2 W 230 V / 10 W 12 VDC / 2 W 230 V / 10 W
Camera mount mounting base
Construction aluminium low profile housing
Cable running 3 x PG screws 3 x PG screws and internal cable running
Cable management no yes
Operating temperature -10º to +55º
Air humidity up to 95 %
Mounting with wall mount included in the scope
of delivery with wall mount included in the scope of delivery with integrated cable running
Weight 2.5 kg
Inner dimensions
(w x h x d) 70 x 70 x 250 mm
Outer dimensions
(w x h x d) w/o wall mount 133 x 133 x 370 mm
Front glass dimensions
(w x d) 60 x 65 mm
Front glass material /
thickness acrylic glass / 1 mm
Housing material aluminium; front / rear: plastic
Housing colour RAL 7035 grey/beige powder-coated; front / rear: dark grey
German Engineering & Design
Worldwide CCTV Manufacturer
International Service Hotline
Tel.: [phone]
Fax: [phone]
Kornstieg 3
D-24537 Neumünster/Germany
Irrtümer sowie Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Technical specifications are subject to change without prior notice. Bestell-Nr. M572500AG/092002
©2009, Vicon Deutschland GmbH Germany - printed in Germany Order No. M572500AC/092002
