Videotec UPTJBUL User manual

EN
English - Instruction manual
IT
Italiano - Manuale di istruzioni
FR
Français - Manuel d’instructions
DE
Deutsch - Bedienungsanleitung
RU
Русский - Руководство по эксплуатации
UPTJBUL
Weatherproof junction box

Instruction manual - English - EN
1MNVKUPTJBUL_1822_EN
UPTJBUL
Weatherproof junction box
ENGLISH
1 About this manual
Read all the documentation supplied carefully before
installing and using this unit. Keep the manual in a
convenient place for future reference.
1.1 Typographical conventions
DANGER!
High level hazard.
Risk of electric shock. Disconnect the
power supply before proceeding with any
operation, unless indicated otherwise.
CAUTION!
Medium level hazard.
This operation is very important for the
system to function properly. Please read
the procedure described very carefully and
carry it out as instructed.
INFO
Description of system specications.
We recommend reading this part carefully
in order to understand the subsequent
stages.
2 Notes on copyright and
information on trademarks
The mentioned names of products or companies are
trademarks or registered trademarks.
3 Safety rules
CAUTION! Device installation and
maintaining must be performed by
specialist technical sta only.
• The manufacturer declines all responsibility
for any damage caused by an improper use
of the appliances mentioned in this manual.
Furthermore, the manufacturer reserves the right
to modify its contents without any prior notice.
The documentation contained in this manual has
been collected and veried with great care. The
manufacturer, however, cannot take any liability
for its use. The same thing can be said for any
person or company involved in the creation and
production of this manual.
• Before starting any operation, make sure the
power supply is disconnected.
• Be careful not to use cables that seem worn or old.
• Never, under any circumstances, make any
changes or connections that are not shown in
this handbook. Improper use of the appliance
can cause serious hazards, risking the safety of
personnel and of the installation.
• Use only original spare parts. Non-original spare
parts could cause re, electrical discharge or other
hazards.
• Before proceeding with installation, check the
supplied material to make sure it corresponds
to the order specication by examining the
identication labels (4.2 Product marking, page 2).

EN - English - Instruction manual
2 MNVKUPTJBUL_1822_EN
4 Identication
4.1 Product description and type
designation
Junction weatherproof box for the power connexion,
external to the ULISSE unit (according to the UL
norm).
4.2 Product marking
See the label attached to the product.
5 Preparing the product for
use
Any change that is not expressly approved
by the manufacturer will invalidate the
guarantee.
5.1 Unpacking
When the product is delivered, make sure that the
package is intact and that there are no signs that it
has been dropped or scratched.
If there are obvious signs of damage, contact the
supplier immediately.
When returning a faulty product we recommend
using the original packaging for shipping.
Keep the packaging in case you need to send the
product for repairs.
5.2 Contents
Check the contents to make sure they correspond
with the list of materials as below:
• Waterproof box complete with conduit and cables
• 45 degree tting for conduit with gaskets
• 90 degree tting for conduit with gaskets
• Straight tting for conduit with gaskets
• Adaptor with gasket
• Screws for xing box
• Instruction manual
5.3 Safely disposing of packaging
material
The packaging material can all be recycled. The
installer technician will be responsible for separating
the material for disposal, and in any case for
compliance with the legislation in force where the
device is to be used.
5.4 Preparatory work before
installation
5.4.1 Drilling the box
Drill the box for cable outlets, as required.

Instruction manual - English - EN
3MNVKUPTJBUL_1822_EN
6 Installation
CAUTION! Device installation and
maintaining must be performed by
specialist technical sta only.

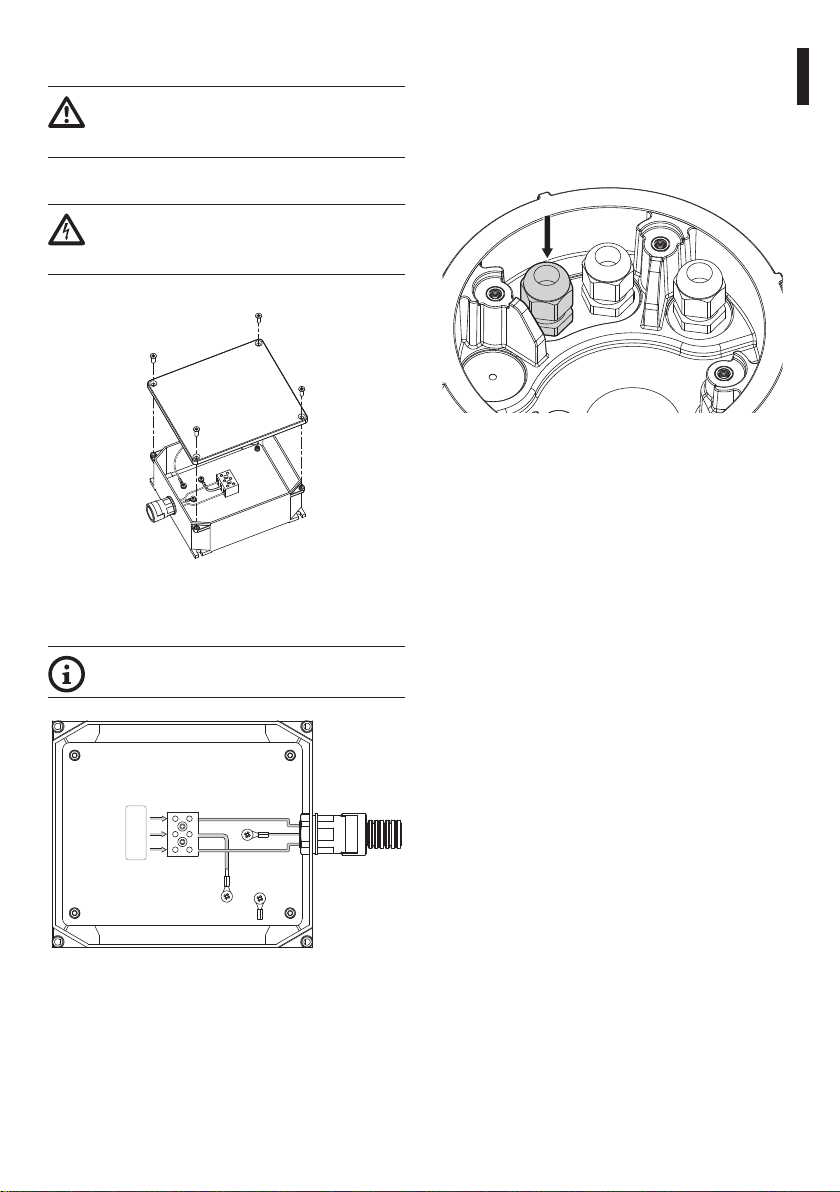

6.1 Connections
Electrical connections must be performed
with the power supply disconnected and
the circuit-breaker open.
Open the box taking care not to damage the seals.
Fig. 1
Connect the power supply cables to the electric
network, according to that indicated in the gure.
Nominal section of the cables used: from
0.75mm² (18AWG) up to 4mm² (12AWG).
a
N
L
Fig. 2
6.2 Replacing the cable gland
(ULISSE range)
Disassemble the highlighted cable gland to replace
it with the provided connector, taking care not to
damage the xing nut.
Fig. 3ULISSE range.

EN - English - Instruction manual
4 MNVKUPTJBUL_1822_EN

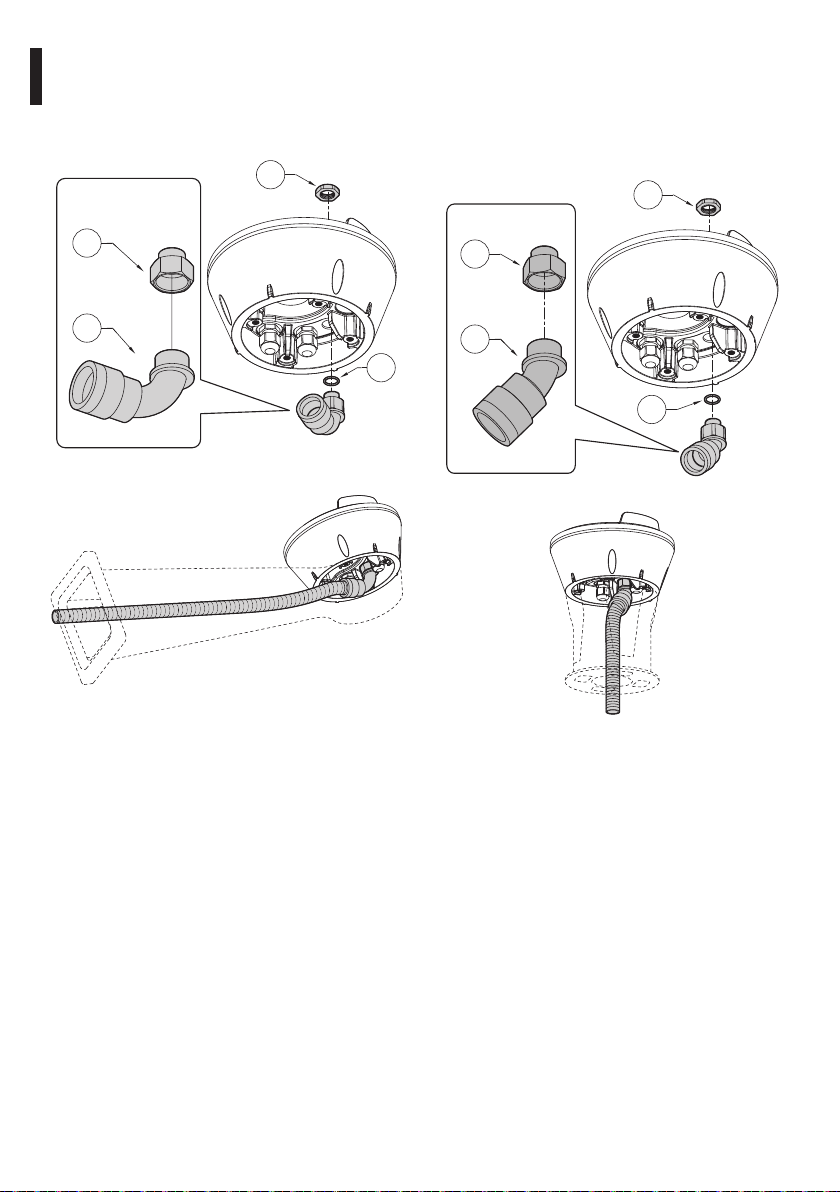

6.2.1 Wall bracket connector assembly
Assemble the junctions (01 and 02). Fix the
assembled junctions onto the base with the gasket
(03) and the nut of the previously removed cable
gland (04).
03
04
02
01
Fig. 4ULISSE range.
Fig. 5Complete installation.
6.2.2 Parapet bracket connector
assembly
Assemble the junctions (01 and 02). Fix the
assembled junctions onto the base with the gasket
(03) and the nut of the previously removed cable
gland (04).
04
03
02
01
Fig. 6ULISSE range.
Fig. 7Complete installation.

Instruction manual - English - EN
5MNVKUPTJBUL_1822_EN
6.3 Replacing the cable gland
(ULISSE COMPACT range)
Disassemble the highlighted cable gland to replace
it with the provided connector, taking care not to
damage the xing nut.
Fig. 8ULISSE COMPACT range.
6.3.1 Wall bracket connector assembly
Assemble the junctions (01 and 02). Fix the
assembled junctions onto the base with the gasket
(03) and the nut of the previously removed cable
gland (04).
04
03
02
01
Fig. 9ULISSE COMPACT range.
Fig. 10 Complete installation.
6.3.2 Parapet bracket connector
assembly
Assemble the junctions (01 and 02). Fix the
assembled junctions onto the base with the gasket
(03) and the nut of the previously removed cable
gland (04).
04
03
02
01
Fig. 11 ULISSE COMPACT range.
Fig. 12 Complete installation.

EN - English - Instruction manual
6 MNVKUPTJBUL_1822_EN

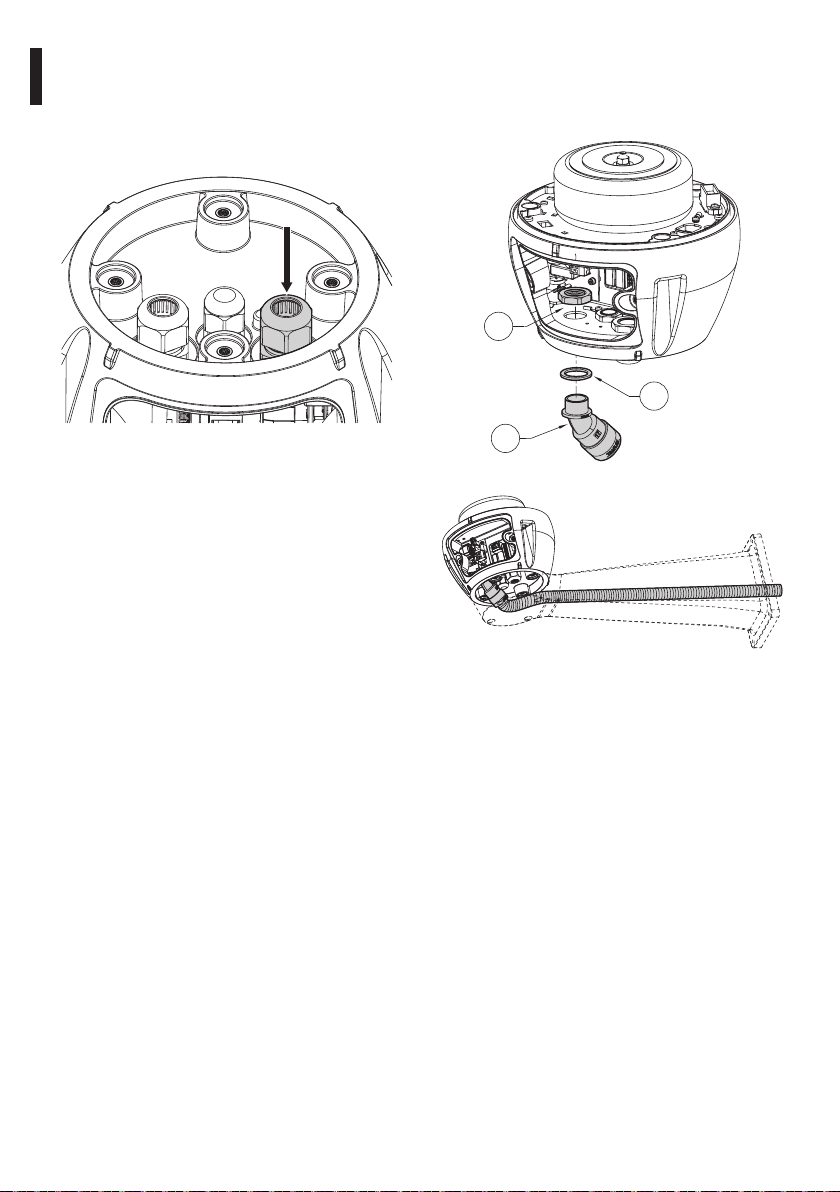

6.4 Replacing the cable gland
(ULISSE2 range)
Disassemble the highlighted cable gland to replace
it with the provided connector, taking care not to
damage the xing nut.
Fig. 13 ULISSE2 range.
6.4.1 Wall bracket connector assembly
Fix the junction (01) onto the base with the gasket
(02) and the nut (03) of the previously removed cable
gland.
01
02
03
Fig. 14 ULISSE2 range.
Fig. 15 Complete installation.

Instruction manual - English - EN
7MNVKUPTJBUL_1822_EN
6.4.2 Parapet bracket connector
assembly
Fix the junction (01) onto the base with the gasket
(02) and the nut (03) of the previously removed cable
gland.
01
02
03
Fig. 16 ULISSE2 range.
Fig. 17 Complete installation.
6.5 Sheath assembly
The operation is only to be carried out with
UL certied versions.
Straight cut of conduit.
Fig. 18
Push the silicone sheath completely into the
connector.
Fig. 19
To re-open use a screwdriver.
Fig. 20

MNVKUPTJBUL_1822_EN
7 Information on disposal
and recycling
The European Directive 2012/19/EU on Waste
Electrical and Electronic Equipment (WEEE) mandates
that these devices should not be disposed of in the
normal ow of municipal solid waste, but they should
be collected separately in order to optimize the
recovery stream and recycling of the materials that
they contain and to reduce the impact on human
health and the environment due to the presence of
potentially hazardous substances.
The symbol of the crossed out bin is marked
on all products to remember this.
The waste may be delivered to appropriate collection
centers, or may be delivered free of charge to the
distributor where you purchased the equipment at
the time of purchase of a new equivalent or without
obligation to a new purchase for equipment with size
smaller than 25cm (9.8in) .
For more information on proper disposal of these
devices, you can contact the responsible public
service.
8 Technical data
8.1 Mechanical
Aluminum case, color RAL7035
Dimensions: 192x168x80mm (7.56x6.6x3.1in)
Unit weight: 1.6kg (3.5lb)
8.2 Electrical
Nominal section of the cables used: from 0.75mm²
(18AWG) up to 4mm² (12AWG)
8.3 Environment
For installation indoors and outdoors
Operating temperature: from -40°C (-40°F) up to
+55°C (131°F)
8.4 Compliance
NEMA 4X
8.5 Certications
EAC certication
IP protection degree (EN60529):
• IP66

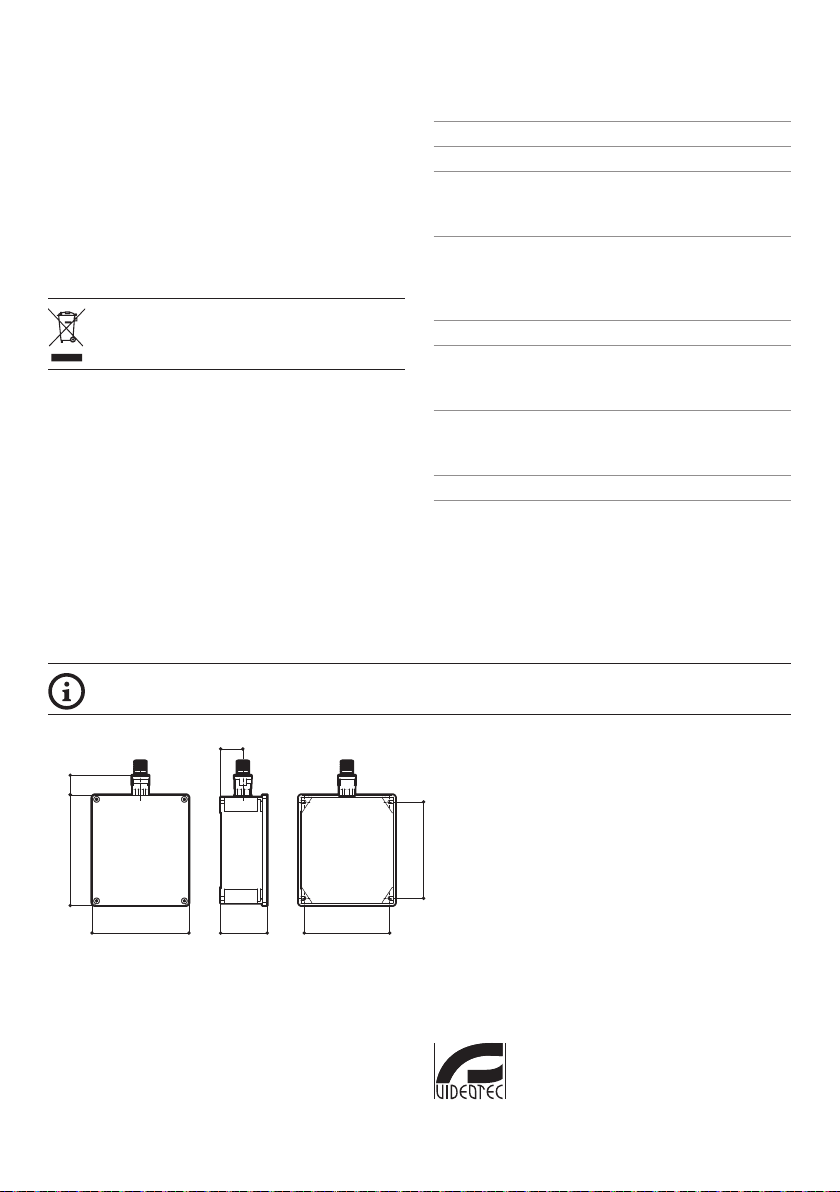

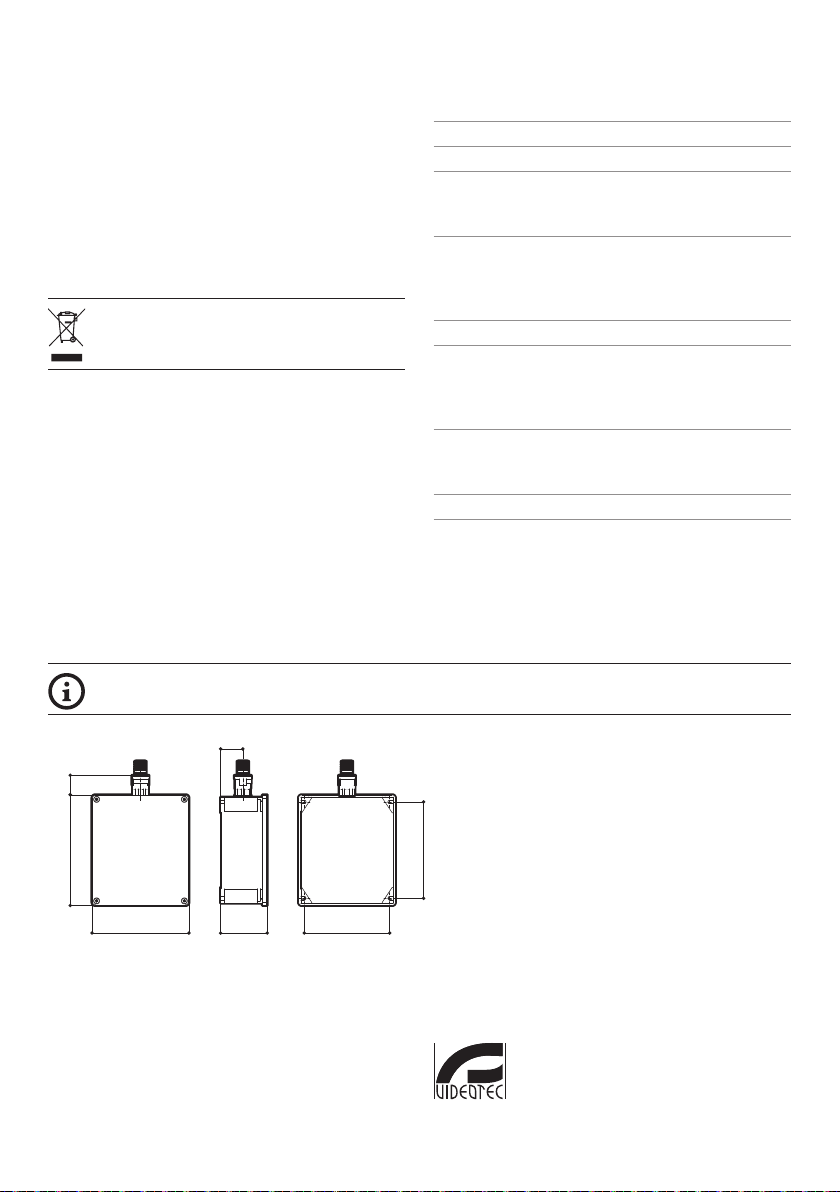

9 Technical drawings
The measurements indicated are expressed in millimetres.
39
168 80 149
34192
168
Fig. 21 UPTJBUL.
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. [phone] - Fax [phone]
Email: [email protected]
www.videotec.com

Manuale di istruzioni - Italiano - IT
1MNVKUPTJBUL_1822_IT
UPTJBUL
Scatola di giunzione stagna
ITALIANO
1 Informazioni sul presente
manuale
Prima di installare e utilizzare questa unità, leggere
attentamente tutta la documentazione fornita. Tenere
il manuale a portata di mano per consultazioni
successive.
1.1 Convenzioni tipograche
PERICOLO!
Pericolosità elevata.
Rischio di scosse elettriche. Prima di
eseguire qualsiasi operazione assicurarsi di
togliere tensione al prodotto, salvo diversa
indicazione.
ATTENZIONE!
Pericolosità media.
L'operazione è molto importante per il
corretto funzionamento del sistema. Si
prega di leggere attentamente la procedura
indicata e di eseguirla secondo le modalità
previste.
INFO
Descrizione delle caratteristiche del
sistema.
Si consiglia di leggere attentamente per
comprendere le fasi successive.
2 Note sul copyright e
informazioni sui marchi
commerciali
I nomi di prodotto o di aziende citati sono marchi
commerciali o marchi commerciali registrati
appartenenti alle rispettive società.
3 Norme di sicurezza
ATTENZIONE! L'installazione e la
manutenzione del dispositivo deve
essere eseguita solo da personale tecnico
specializzato.
• Il produttore declina ogni responsabilità per
eventuali danni derivanti da un uso improprio
delle apparecchiature menzionate in questo
manuale. Si riserva inoltre il diritto di modicarne il
contenuto senza preavviso. Ogni cura è stata posta
nella raccolta e nella verica della documentazione
contenuta in questo manuale. Il produttore,
tuttavia, non può assumersi alcuna responsabilità
derivante dall'utilizzo della stessa. Lo stesso
dicasi per ogni persona o società coinvolta nella
creazione e nella produzione di questo manuale.
• Prima di eseguire qualsiasi operazione assicurarsi
di togliere tensione al prodotto.
• Non utilizzare cavi con segni di usura o
invecchiamento.
• Non eettuare per nessun motivo alterazioni o
collegamenti non previsti in questo manuale.
L'uso di apparecchi non idonei può portare a
gravi pericoli per la sicurezza del personale e
dell'impianto.
• Utilizzare solo parti di ricambio originali. Pezzi di
ricambio non originali potrebbero causare incendi,
scariche elettriche o altri pericoli.
• Prima di procedere con l'installazione, controllare
che il materiale fornito corrisponda alle speciche
richieste esaminando le etichette di marcatura (4.2
Marcatura del prodotto, pagina 2).

IT - Italiano - Manuale di istruzioni
2 MNVKUPTJBUL_1822_IT
4 Identicazione
4.1 Descrizione e designazione
del prodotto
Scatola stagna per il collegamento della linea di
alimentazione, esterno all’unità ULISSE (secondo la
direttiva UL).
4.2 Marcatura del prodotto
Vedere l’etichetta posta sul prodotto.
5 Preparazione del prodotto
per l'utilizzo
Qualsiasi intervento non espressamente
approvato dal costruttore fa decadere la
garanzia.
5.1 Disimballaggio
Alla consegna del prodotto vericare che l'imballo
sia integro e non presenti segni evidenti di cadute o
abrasioni.
In caso di danni evidenti all'imballo contattare
immediatamente il fornitore.
In caso di restituzione del prodotto malfunzionante
è consigliato l'utilizzo dell'imballaggio originale per
il trasporto.
Conservare l'imballo qualora fosse necessario inviare
il prodotto in riparazione.
5.2 Contenuto
Controllare che il contenuto sia corrispondente alla
lista del materiale sotto elencato:
• Cassetta stagna completa di conduit e cavi
• Raccordo 45 gradi per conduit con guarnizioni
• Raccordo 90 gradi per conduit con guarnizioni
• Raccordo dritto per conduit con guarnizioni
• Adattatore con guarnizione
• Viteria per ssaggio scatola
• Manuale di istruzioni
5.3 Smaltimento in sicurezza dei
materiali di imballaggio
I materiali d'imballo sono costituiti interamente da
materiale riciclabile. Sarà cura del tecnico installatore
smaltirli secondo le modalità di raccolta dierenziata
o comunque secondo le norme vigenti nel Paese di
utilizzo.
5.4 Lavoro preparatorio prima
dell’installazione
5.4.1 Foratura della scatola
Forare la scatola per l’uscita cavi, secondo necessità.

Manuale di istruzioni - Italiano - IT
3MNVKUPTJBUL_1822_IT
6 Installazione
ATTENZIONE! L'installazione e la
manutenzione del dispositivo deve
essere eseguita solo da personale tecnico
specializzato.
6.1 Collegamenti
Eseguire le connessioni elettriche in
assenza di alimentazione e con dispositivo
di sezionamento aperto.
Aprire la scatola avendo cura di non danneggiare le
guarnizioni.
Fig. 1
Collegare i cavi di alimentazione alla rete elettrica,
secondo quanto indicato in gura.
Sezione nominale dei cavi utilizzabili: da
0.75mm² (18AWG) no a 4mm² (12AWG).
a
N
L
Fig. 2
6.2 Sostituzione del pressacavo
(famiglia ULISSE)
Smontare il pressacavo evidenziato per sostituirlo con
l’apposito raccordo avendo cura di non danneggiare
il dado di ssaggio.
Fig. 3Famiglia ULISSE.

IT - Italiano - Manuale di istruzioni
4 MNVKUPTJBUL_1822_IT
6.2.1 Assemblaggio del raccordo per
supporto a parete
Assemblare i raccordi (01 e 02). Fissare i raccordi
assemblati, la guarnizione (03) e il dado del
pressacavo (04) alla base.
03
04
02
01
Fig. 4Famiglia ULISSE.
Fig. 5Installazione completata.
6.2.2 Assemblaggio del raccordo per
supporto a colonna
Assemblare i raccordi (01 e 02). Fissare i raccordi
assemblati, la guarnizione (03) e il dado del
pressacavo (04) alla base.
04
03
02
01
Fig. 6Famiglia ULISSE.
Fig. 7Installazione completata.

Manuale di istruzioni - Italiano - IT
5MNVKUPTJBUL_1822_IT
6.3 Sostituzione del pressacavo
(famiglia ULISSE COMPACT)
Smontare il pressacavo evidenziato per sostituirlo con
l’apposito raccordo avendo cura di non danneggiare
il dado di ssaggio.
Fig. 8Famiglia ULISSE COMPACT.
6.3.1 Assemblaggio del raccordo per
supporto a parete
Assemblare i raccordi (01 e 02). Fissare i raccordi
assemblati, la guarnizione (03) e il dado del
pressacavo (04) alla base.
04
03
02
01
Fig. 9Famiglia ULISSE COMPACT.
Fig. 10 Installazione completata.
6.3.2 Assemblaggio del raccordo per
supporto a colonna
Assemblare i raccordi (01 e 02). Fissare i raccordi
assemblati, la guarnizione (03) e il dado del
pressacavo (04) alla base.
04
03
02
01
Fig. 11 Famiglia ULISSE COMPACT.
Fig. 12 Installazione completata.

IT - Italiano - Manuale di istruzioni
6 MNVKUPTJBUL_1822_IT
6.4 Sostituzione del pressacavo
(famiglia ULISSE2)
Smontare il pressacavo evidenziato per sostituirlo con
l’apposito raccordo avendo cura di non danneggiare
il dado di ssaggio.
Fig. 13 Famiglia ULISSE2.
6.4.1 Assemblaggio del raccordo per
supporto a parete
Fissare il raccordo (01), la guarnizione (02) e il dado
del pressacavo (03) alla base.
01
02
03
Fig. 14 Famiglia ULISSE2.
Fig. 15 Installazione completata.

Manuale di istruzioni - Italiano - IT
7MNVKUPTJBUL_1822_IT
6.4.2 Assemblaggio del raccordo per
supporto a colonna
Fissare il raccordo (01), la guarnizione (02) e il dado
del pressacavo (03) alla base.
01
02
03
Fig. 16 Famiglia ULISSE2.
Fig. 17 Installazione completata.
6.5 Montaggio della guaina
L'operazione va eettuata solamente per le
versioni certicate UL.
Tagliare la guaina trasversalmente.
Fig. 18
Spingere a fondo nel raccordo la guaina.
Fig. 19
Per riaprire utilizzare un cacciavite.
Fig. 20

MNVKUPTJBUL_1822_IT
7 Informazioni sullo
smaltimento e il riciclo
La Direttiva Europea 2012/19/UE sui Riuti di
Apparecchiature Elettriche ed Elettroniche (RAEE)
prevede che questi apparecchi non debbano essere
smaltiti nel normale usso dei riuti solidi urbani, ma
che vengano raccolti separatamente per ottimizzare
il usso di recupero e riciclaggio dei materiali che
li compongono ed impedire potenziali danni per
la salute e per l'ambiente dovuti alla presenza di
sostanze potenzialmente pericolose.
Il simbolo del bidone barrato è riportato su
tutti i prodotti per ricordarlo.
I riuti possono essere conferiti agli appositi centri
di raccolta, oppure, possono essere consegnati
gratuitamente al distributore dove è stata acquistata
l'apparecchiatura all’atto di acquisto di una nuova
equivalente o senza obbligo di un acquisto nuovo per
le apparecchiature di dimensioni minori di 25cm.
Per ulteriori informazioni sulla corretta dismissione
di questi apparecchi ci si può rivolgere al servizio
pubblico preposto.
8 Dati tecnici
8.1 Meccanica
Scatola in alluminio, colore RAL7035
Dimensioni: 192x168x80mm
Peso unitario: 1.6kg
8.2 Elettrico
Sezione nominale dei cavi utilizzabili: da 0.75mm²
(18AWG) no a 4mm² (12AWG)
8.3 Ambiente
Installazione per interni ed esterni
Temperatura di esercizio: da -40°C no a +55°C
8.4 Conformità
NEMA 4X
8.5 Certicazioni
Certicazione EAC
Grado di protezione IP (EN60529):
• IP66
9 Disegni tecnici
Le misure indicate sono espresse in millimetri.
39
168 80 149
34192
168
Fig. 21 UPTJBUL.
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. [phone] - Fax [phone]
Email: [email protected]
www.videotec.com

Manuel d’instructions - Français - FR
1MNVKUPTJBUL_1822_FR
UPTJBUL
Boîte de raccordement étanche
FRANÇAIS
1 À propos de ce mode
d’emploi
Avant d'installer et d'utiliser cette unité, lire
attentivement toute la documentation fournie.
Garder le manuel à portée de main pour des
consultations successives.
1.1 Conventions typographiques
DANGER!
Risque élevé.
Risque de choc électrique. Sauf indication
contraire, sectionner l'alimentation avant
de procéder à toute opération.
ATTENTION!
Risque moyen.
Opération extrêmement importante en vue
d’un fonctionnement correct du système.
Lire avec attention les opérations indiquées
et s’y conformer rigoureusement.
REMARQUE
Description des caractéristiques du
système.
Il est conseillé de procéder à une
lecture attentive pour une meilleure
compréhension des phases suivantes.
2 Notes sur le copyright
et informations sur les
marques de commerce
Les noms de produit ou de sociétés cités sont des
marques de commerce ou des marques de commerce
enregistrées.
3 Normes de securité
ATTENTION! L’installation et l’entretien
du dispositif doivent être eectués
exclusivement par un personnel technique
qualié.
• Le fabricant décline toute responsabilité pour les
dommages éventuels dus à une utilisation non
appropriée des appareils mentionnés dans ce
manuel. On réserve en outre le droit d’en modier
le contenu sans préavis. La documentation
contenue dans ce manuel a été rassemblée et
vériée avec le plus grand soin. Le fabricant,
cependant, ne peut assumer aucune responsabilité
dérivant de l’emploi de celle là. La même chose
vaut pour chaque personne ou société impliquées
dans la création et la production de ce manuel.
• Sectionner l'alimentation avant de procéder à
toute opération.
• Ne pas utiliser de câbles usés ou endommagés.
• Ne procéder sous aucun prétexte à des
modications ou des connexions non prévues
dans ce manuel. L'utilisation d’appareils non
adéquats peut comporter des dangers graves pour
la sécurité du personnel et de l’installation.
• Utiliser uniquement des pièces de rechange
d’origine. Les pièces non d’origine peuvent être
source d’incendies, de choc électrique ou autres.
• Avant de procéder à l’installation, contrôler que
le matériel fourni correspond à la commande
et examiner les étiquettes de marquage (4.2
Marquage du produit, page 2).

FR - Français - Manuel d’instructions
2 MNVKUPTJBUL_1822_FR
4 Identication
4.1 Description et désignation du
produit
Boitier étanche pour connexion de l’alimentation de
l’unité ULISSE (selon la norme UL).
4.2 Marquage du produit
Voir l'étiquette positionné sur le produit.
5 Préparation du produit en
vue de l’utilisation
Toute modication non approuvée
expressément par le fabricant entraînera
l’annulation de la garantie.
5.1 Déballage
Lors de la livraison du produit, vérier que
l’emballage est en bon état et l’absence de tout signe
évident de chute ou d’abrasion.
En cas de dommages évidents, contacter
immédiatement le fournisseur.
En cas de retour du produit défectueux, il est
conseillé d'utiliser l'emballage original pour le
transport.
Conserver l’emballage en cas de nécessité
d’expédition du produit pour réparation.
5.2 Contenu
Contrôler que le contenu correspond à la liste
matériel indiquée ci-dessous:
• Boîtier étanche pourvu de conduit et câbles
• Raccord 45 degrés pour conduit avec joints
• Raccord 90 degrés pour conduit avec joints
• Raccord droit pour conduit avec joints
• Adaptateur avec joint
• Visserie pour xation boîtier
• Manuel d'instructions
5.3 Élimination sans danger des
matériaux d’emballage
Le matériel d’emballage est entièrement composé
de matériaux recyclables. Le technicien chargé de
l’installation est tenu de l’éliminer conformément aux
dispositions en matière de collecte sélective et selon
les normes en vigueur dans le pays d’utilisation.
5.4 Opérations à eectuer avant
l’installation
5.4.1 Percer le boîtier
Percer le boîtier pour la sortie des câbles, selon les
besoins.
