MANUALE D’USO
__________________________
OPERATING INSTRUCTIONS
__________________________
MANUEL D’INSTRUCTIONS
__________________________
BEDIENUNGSANWEISUNG
S
SQ
Q4
4C
C

MANUALE
D’USO
S
SQ
Q4
4C
C

Pag. 1 SQ4C 9950
INDICE
INDICE ....................................................................................................................................................................................1
INTRODUZIONE.....................................................................................................................................................................2
Contenuto dell’imballaggio ........................................................................................................................................................................2
Cosa contiene questo Manuale d’Uso.......................................................................................................................................................2
A chi è rivolto il Manuale d’Uso..................................................................................................................................................................2
Cosa leggere .............................................................................................................................................................................................2
Convenzioni tipografiche ...........................................................................................................................................................................2
NORME DI SICUREZZA.........................................................................................................................................................3
DATI DI MARCATURA ...........................................................................................................................................................3
DESCRIZIONE DEL COMPRESSORE VIDEO DIGITALE SQ4C .........................................................................................4
INSTALLAZIONE....................................................................................................................................................................4
Apertura dell’imballaggio...........................................................................................................................................................................4
Controllo della marcatura ..........................................................................................................................................................................4
Accensione e spegnimento .......................................................................................................................................................................4
DESCRIZIONE DEI TASTI DI CONTROLLO.........................................................................................................................5
Tabella 1....................................................................................................................................................................................................6
PROGRAMMAZIONE.............................................................................................................................................................7
Menu principale .........................................................................................................................................................................................7
Impostazione del testo di identificazione...................................................................................................................................................7
TEMPI DI COMMUTAZIONE..................................................................................................................................................8
ALLARME...............................................................................................................................................................................8
VIDEO LOSS (RILEVAZIONE DELL’ASSENZA VIDEO) .....................................................................................................9
DATA / ORA............................................................................................................................................................................9
VIDEO ADJUST......................................................................................................................................................................9
ALTRE IMPOSTAZIONI........................................................................................................................................................10
DEFAULT:.............................................................................................................................................................................10
INSTALLAZIONE..................................................................................................................................................................11
FUNZIONE D’ALLARME......................................................................................................................................................12
ISTRUZIONI RS232..............................................................................................................................................................12
CARATTERISTICHE TECNICHE.........................................................................................................................................13
Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature
menzionate in questo manuale, si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata
posta nella raccolta e nella verifica della documentazione contenuta in questo manuale: tuttavia il produttore non può
assumersi alcuna responsabilità derivante dall’utilizzo della stessa. Lo stesso dicasi per ogni persona o società
coinvolta nella creazione e nella produzione di questo manuale.

Pag. 2 SQ4C 9950
Introduzione
Contenuto dell’imballaggio
•1 compressore video digitale a colori SQ4C
•1 manuale d’uso
•1 alimentatore di rete
Alla consegna del prodotto verificare che l’imballaggio sia integro e non abbia segni evidenti di cadute o abrasioni. In
caso di danno all’imballaggio contattare immediatamente il fornitore.
Controllare che il contenuto sia rispondente alla lista del materiale sopra indicata.
Cosa contiene questo Manuale d’Uso
In questo manuale è descritto il compressore video SQ4C con le particolari procedure di installazione, configurazione e
utilizzo.
E’ necessario leggere attentamente questo manuale, in particolar modo il capitolo riguardante le norme di sicurezza,
prima di installare ed utilizzare il compressore video.
A chi è rivolto il Manuale d’Uso
Le diverse parti di questo manuale sono intese a soddisfare due diverse necessità operative: quella del tecnico
installatore e quella dell’operatore.
Tecnico installatore: è un tecnico adeguatamente competente che esegue l’installazione dell’impianto di sicurezza e
ne verifica la funzionalità.
Dispone delle conoscenze tecniche necessarie a installare, collegare e configurare l’impianto. Solo il tecnico
installatore può effettuare quelle operazioni descritte in questo manuale come riservate al “Personale tecnico”.
Operatore: è l’utilizzatore finale che opera sul compressore video per stabilire le modalità di operazione dell’intero
sistema.
Cosa leggere
Le procedure di installazione, prevalentemente rivolte al tecnico installatore, sono descritte a partire da pagina 5.
L’operatore deve leggere a pagina 8, per la descrizione dell’uso del compressore video.
Convenzioni tipografiche
Nel presente manuale si fa uso di diversi simboli grafici, il cui significato è riassunto di seguito:
Rischio di scosse elettriche; togliere l’alimentazione prima di procedere con le operazioni, se non è
espressamente indicato il contrario.
Si prega di leggere attentamente la procedura o le informazioni indicate, ed eventualmente eseguire quanto
prescritto secondo le modalità previste. La non corretta esecuzione della procedura può portare a un errato
funzionamento del sistema o ad un danneggiamento dello stesso.
Si consiglia di leggere per comprendere il funzionamento del sistema.

Pag. 3 SQ4C 9950
Norme di sicurezza
Il compressore video digitale SQ4C è conforme alle normative vigenti all’atto della pubblicazione del presente
manuale, per quanto concerne la sicurezza elettrica, la compatibilità elettromagnetica ed i requisiti generali.
Si desidera tuttavia garantire gli utilizzatori (tecnico installatore e operatore) specificando alcune avvertenze per
operare nella massima sicurezza:
•Collegare ad una linea di alimentazione corrispondente a quella indicata sulle etichette di marcatura (vedere il
successivo capitolo
Dati di marcatura )
•L’installazione dell’apparecchio (e dell’intero impianto di cui esso fa parte) deve essere effettuata da personale
tecnico adeguatamente qualificato
•Per l’assistenza tecnica rivolgersi esclusivamente al personale tecnico autorizzato.
•L’apparecchio non deve mai essere aperto.
•La manomissione dell’apparecchio fa decadere i termini di garanzia.
•La presa di alimentazione deve essere connessa a terra secondo le norme vigenti
•Non sfilare la spina dalla presa tirando il cavo
•Prima di spostare o effettuare interventi tecnici sull’apparecchio, disinserire la spina di alimentazione: l’apparecchio
si considera disattivato soltanto quando la spina di alimentazione è disinserita e i cavi di collegamento con altri
dispositivi sono stati rimossi
•Non utilizzare cavi di prolunga con segni di usura o invecchiamento, in quanto rappresentano un grave pericolo per
l’incolumità degli utilizzatori
•Evitare di bagnare con qualsiasi liquido o di toccare con le dita bagnate l’apparecchio in funzione
•Non lasciare l’apparecchio esposto ad agenti atmosferici
•Non utilizzare l’apparecchio in presenza di sostanze infiammabili
•Non permettere l’uso dell’apparecchio a bambini o incapaci
•Accertarsi che l’apparecchio poggi sempre su una base sufficientemente larga e solida
Conservare con cura il presente manuale per ogni futura consultazione
Dati di marcatura
Sul retro del compressore video SQ4C sono riportate due etichette conformi alla marcatura CE.
La prima etichetta contiene:
•Codice di identificazione del modello (Codice a barre EXT3/9 )
•Tensione di alimentazione (Volt)
•Frequenza (Hertz)
•Consumo massimo (Watt)
La seconda etichetta indica il numero di serie del modello (Codice a barre EXT3/9)
All’atto dell’installazione controllare se le caratteristiche di alimentazione del compressore video corrispondono a quelle
richieste. L’uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del personale e dell’impianto.

Pag. 4 SQ4C 9950
Descrizione del compressore video digitale SQ4C
Il compressore video digitale SQ4C permette di collegare quattro telecamere a colori con looping del segnale
video su quattro uscite; è possibile visualizzare contemporaneamente le immagini delle quattro telecamere oppure una
immagine singola a pieno schermo con rinfresco immagini in tempo reale ad alta risoluzione. E’ possibile, inoltre,
impostare una sequenza di commutazione con tempo regolabile per la singola telecamera.
Caratteristiche:
•Risoluzione: 720* 576 (CCIR/PAL)
•4 ingressi video + 4 uscite video (Loop)
•1 uscita monitor
•1 uscita VCR + 1 uscita VCR Y/C
•1 ingresso VCR + 1 ingresso VCR Y/C
•4 ingressi di allarme configurabili come normalmente aperti (NO) o normalmente chiusi (NC)
•1 seriale RS232
•Rinfresco immagini: 50 Fields/sec
Installazione
Le seguenti procedure sono da effettuare in assenza di alimentazione, se non diversamente indicato .
La fase di installazione deve essere effettuata solo da personale tecnico qualificato .
Apertura dell’imballaggio
Se l’imballaggio non presenta evidenti difetti dovuti a cadute o abrasioni anomale, procedere al controllo del materiale
in esso contenuto, secondo la lista fornita al capitolo
Introduzione , Contenuto dell’imballaggio .
Sarà cura del tecnico installatore smaltire il materiale d’imballaggio secondo le modalità di raccolta differenziata o
comunque secondo le norme vigenti nel Paese di utilizzo.
Controllo della marcatura
Prima di procedere all’installazione controllare se il materiale fornito corrisponde alle specifiche richieste,
esaminando le etichette di marcatura, secondo quanto descritto al capitolo
Dati di marcatura . Non effettuare per
nessun motivo alterazioni o collegamenti non previsti in questo manuale: l’uso di apparecchi non idonei può portare a
gravi pericoli per la sicurezza del personale e dell’impianto.
Accensione e spegnimento
Prima di fornire alimentazione:
•controllare se il materiale fornito corrisponde alle specifiche richieste, esaminando le etichette di marcatura,
secondo quanto descritto al capitolo
Dati di marcatura
•controllare che l’apparecchio e gli altri componenti dell’impianto siano chiusi e sia quindi impossibile il contatto
diretto con parti in tensione
•il compressore video e gli altri apparecchi dell’impianto devono poggiare su una base ampia e solida
•i cavi di alimentazione non devono essere d’intralcio alle normali operazioni del tecnico installatore
•controllare che le fonti di alimentazione ed i cavi di prolunga eventualmente utilizzati siano in grado di sopportare il
consumo del sistema.
ACCENSIONE: l’apparecchio è privo di interruttore di accensione; inserire la spina dell’alimentatore in
dotazione nella presa di alimentazione situata nella parte posteriore del compressore video ed indicata con 12VDC;
inserire la spina di rete dell’alimentatore in dotazione nella presa di rete.
SPEGNIMENTO: togliere la spina di rete dell’alimentatore dalla presa di rete.

Pag. 5 SQ4C 9950

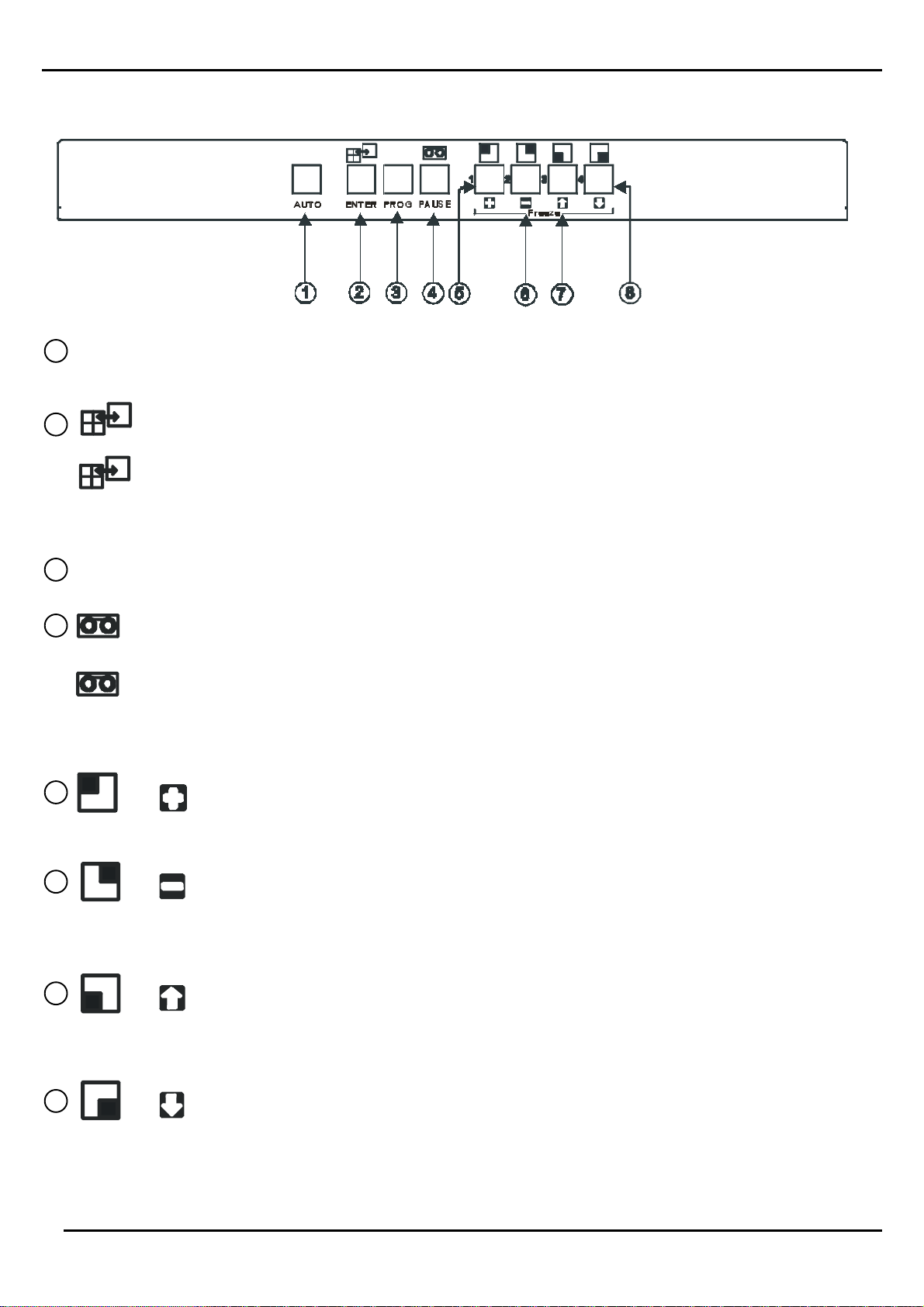

Descrizione dei tasti di controllo
AUTO: attiva la commutazione automatica delle immagini a schermo pieno e del quadrante seguendo i tempi
impostati
ENTER:
: selezione quadrante o immagine a pieno schermo
ENTER: dal menu principale passa al sotto menu
PROG: entrata/uscita dal menu principale/sotto menu
PAUSE:
:tasto playback (riproduzione immagine) da VCR
PAUSE : arresto (freeze) di un’immagine riprodotta con 2x zoom
(Tabella 1)
Freeze, canale 1 pieno. Aumenta il numero o il carattere.
(Tabella 1)
Freeze, canale 2 pieno. Diminuisce il numero o il carattere.
(Tabella 1)
Freeze, canale 3 pieno. Muove il cursore in direzione sopra/sinistra.
(Tabella 1)
Freeze, canale 4 pieno. Muove il cursore in direzione sotto/destra.
1
2
3
4
5
6
7
8

Pag. 6 SQ4C 9950
Tabella 1
Stato del monitor Tasto Funzione
Quadrante Blocca/rimuove l’immagine del canale 1
Quadrante Blocca/rimuove l’immagine del canale 2
Quadrante Blocca/rimuove l’immagine del canale 3
Quadrante Blocca/rimuove l’immagine del canale 4
Pieno schermo Visualizza l’immagine piena del canale 1
Pieno schermo Visualizza l’immagine piena del canale 2
Pieno schermo Visualizza l’immagine piena del canale 3
Pieno schermo Visualizza l’immagine piena del canale 4
Playback
(riproduzione) Visualizza 2x Zoom del canale 1
Playback
(riproduzione) Visualizza 2x Zoom del canale 2
Playback
(riproduzione) Visualizza 2x Zoom del canale 3
Playback
(riproduzione) Visualizza 2x Zoom del canale 4
Playback
(riproduzione) PAUSE Blocco 2x Zoom immagini del canale
Programmazione Aumenta il numero o il carattere
Programmazione Diminuisce il numero o il carattere
Programmazione ENTER Passa al sotto- menu
Programmazione Muove in direzione del cursore sopra/sinistra
Programmazione Muove in direzione del cursore sotto/destra
Allarme Sblocco dell’allarme o mancanza video del canale 1
Allarme Sblocco dell’allarme o mancanza video del canale 2
Allarme Sblocco dell’allarme o mancanza video del canale 3
Allarme Sblocco dell’allarme o mancanza video del canale 4

Pag. 7 SQ4C 9950
Programmazione
Menu principale
Premere il tasto “PROG”, sullo schermo appare quanto segue:
MENU
SET CH TITLE
SWITCHING TIME
ALARM MODE
V LOSS SET
DATA TIME
VIDEO ADJUST
OTHER SET
DEFAULT
Passaggi:
1. Premere i tasti / e scegliere il soggetto.
2. Premere il tasto “ENTER” e passare al sotto-menu.
3. Premere il tasto “PROG” e uscire dal sotto-menu, premere nuovamente “PROG” e uscire dal menu principale.
Impostazione del testo di identificazione
Premere il tasto “PROG” e scegliere”SET CH TITLE”; premere il tasto “”ENTER” per passare al sotto-menu di
impostazione.
CH1 : CH1
CH2 : CH2
CH3 : CH3
CH4 : CH4
Passaggi
1. Premere il tasto “ENTER” e scegliere il canale da impostare (max. 8 caratteri).
2. Premere il tasto / e scegliere i caratteri da impostare.
3. Premere il tasto / ed impostare il carattere precedente o successivo.
4. Stabilito il carattere d’impostazione, premere il tasto “PROG” per uscire dal sotto-menu. Premere nuovamente il
tasto “PROG” per uscire dal menu principale.

Pag. 8 SQ4C 9950
Tempi di commutazione
Premere il tasto “PROG” e scegliere “SWITCHING TIME”, premere il tasto “ENTER” per passare al sotto-menu di
impostazione
CH1: 4
CH2: 4
CH3: 4
CH4: 4
QUAD: 4
Passaggi
1. Premere il tasto /per scegliere il canale da impostare.
2. Premere il tasto /per impostare il tempo di permanenza della commutazione automatica (max.9
secondi).
3. Premere il tasto “PROG” per uscire dal sotto-menu e premere nuovamente “PROG” per uscire dal menu
principale.
Allarme
Premere il tasto “PROG” e scegliere “ALARM MODE”, premere il tasto “ENTER” per entrare al sotto-menu di
impostazione.
CH1: N.O.
CH2: N.O.
CH3: N.O.
CH4: N.O.
ALARM TIME:10
Passaggi
1. Premere il tasto / per scegliere il canale da impostare.
2. Premere il tasto / per impostare il tempo di reset allarme e scegliere la modalità’ di allarme (N.O.
Normalmente Aperto, N.C. Normalmente Chiuso, OFF Disattivato)
3. Premere il tasto “PROG” per uscire dal sotto-menu e premere nuovamente “PROG” per uscire dal menu
precedente.

Pag. 9 SQ4C 9950
Video Loss (rilevazione dell’assenza video)
Premere il tasto “PROG” e scegliere “V LOSS SET” , premere il tasto “ENTER” per passare al sotto-menu di
impostazione.
CH1: Y
CH2: Y
CH3: Y
CH4: Y
Passaggi
1. Premere il tasto / per scegliere il canale.
2. Premere il tasto / selezionando “Y” (YES) o N (NO), per programmare l’attivazione dell’allarme nel
caso in cui il segnale video sia interrotto.
3. Premere il tasto “PROG” per uscire dal sotto-menu e premerlo nuovamente “PROG” per uscire dal menu
principale.
Data / Ora
Premere il tasto “PROG” e scegliere “DATE/TIME” , premere il tasto ”ENTER” per passare al sotto-menu di
impostazione.
DATE: 15/12/99
TIME: 12:14:30
Passaggi
1. Premere il tasto / per scegliere il parametro da impostare.
2. Premere il tasto / per aumentare o diminuire i numeri del parametro.
3. Premere il tasto “PROG” per uscire dal sotto-menu e premere nuovamente “PROG” per uscire dal menu
principale.
Video Adjust
Imposta la qualità dell’immagine per ogni canale individuale e play back (riproduzione).
Premere il tasto “PROG” e scegliere “VIDEO ADJUST”; premere il tasto “ENTER” per passare al sotto-menu di
impostazione.
BRI CON HUE COLOR
CH1: 50 50 50 50
CH2: 50 50 50 50
CH3: 50 50 50 50
CH4: 50 50 50 50
VCR: 50 50 50 50
Passaggi
1. Premere il tasto / per scegliere il canale da impostare.
2. Premere il tasto / per aumentare o diminuire il numero di ogni parametro.
3. Premere il tasto “PROG” per uscire dal sotto-menu e premere nuovamente “PROG” per uscire dal menu
principale.

Pag. 10 SQ4C 9950
Altre impostazioni
Premere il tasto “PROG” e scegliere “OTHER SET”; premere il tasto “ENTER” e passare al sotto-menu di
impostazione.
OSD MODE: D.T. ID
BUZZER: ON
SECURITY: OFF
Passaggi
1. Premere il tasto / per impostare l’OSD MODE, il BUZZER o la SECURITY LOCK MODE (modalità
di chiusura di sicurezza):
•Modalità OSD: premere il tasto / per scegliere le informazioni che verranno visualizzate sullo schermo
(Data, Ora, Identificazione).
•BUZZER: premere il tasto / per attivare il BUZZER su allarme (ON/OFF).
•SECURITY: premere il tasto / per impostare lo stato di sicurezza ON/OFF (se ON è abilitato solo
l’autoreset degli allarmi)
2. Premere il tasto “PROG” per uscire dal sotto-menu, premerlo nuovamente per uscire la menu principale.
Default:
Imposta i parametri originali.
Passaggi
1. Premere il tasto “PROG” e scegliere “DEFAULT”.
2. Premere il tasto “ENTER” per impostate i parametri originali.
3. Premere il tasto “PROG” per uscire.

Pag. 11 SQ4C 9950
Installazione

Pag. 12 SQ4C 9950
Funzione d’allarme
1. Contatto di allarme
•Il buzzer suona (se attivato).
•Relay attivo.
•Immagine pieno schermo del canale video corrispondente all’allarme.
•Led di identificazione del canale d’allarme lampeggiante.
•Il simbolo appare sullo schermo del canale video corrispondente all’allarme.
•Premere il tasto corrispondente per spegnere il led lampeggiante, per tacitare il buzzer e disattivare il relay.
•Se il pulsante di reset non viene premuto e l’allarme viene disattivato a tempo, il led corrispondente continuerà a
lampeggiare per segnalare l’avvenuta condizione di allarme.
2. Video loss
•Fissa (freeze) l’ultima immagine.
•Il buzzer suona ed il LED lampeggia.
•
•Appare il simbolo sul canale corrispondente.
•Premere il tasto del canale relativo per tacitare il buzzer e spegnere il led.
Istruzioni RS232
Specifiche di trasmissione:
Baud rate: 9600 bps
N81S (bit dati:8 bit, bit partenza: 1bit, bit stop:1 bit, parità: nessuna)
Codice di controllo (Hex) Funzione
0 x 40 PROG
0 x 80
0 x 20 AUTO SW
0 x 10
0 x 01 CH1
0 x 02 CH2
0 x 04 CH3
0 x 08 CH4

Pag. 13 SQ4C 9950
Caratteristiche tecniche
Alimentazione: 100 - 240 V~ 47-63 Hz
Potenza: < 20W
Dimensioni: 435 x 250 x 49,5mm
Peso: 2,8 kg
PAL: 720x576
Temperatura: -10 /+50°C
Contatto allarme: N.C.-N.O. contatto secco, 0.5A 12V~
Finitura: scatola in alluminio verniciata con polveri epossidiche

OPERATING
INSTRUCTIONS
S
SQ
Q4
4C
C

Pag. 1 SQ4C 9950
INDEX
INDEX......................................................................................................................................................................................1
INTRODUCTION.....................................................................................................................................................................2
Packing contents.......................................................................................................................................................................................2
Contents of this Instruction Manual...........................................................................................................................................................2
Addressee of the Instruction Manual.........................................................................................................................................................2
What to read..............................................................................................................................................................................................2
Typographic conventions...........................................................................................................................................................................2
SAFETY RULES.....................................................................................................................................................................3
IDENTIFICATION DATA.........................................................................................................................................................3
DESCRIPTION OF THE SQ4C COLOR DIGITAL VIDEO COMPRESSOR..........................................................................4
INSTALLATION ......................................................................................................................................................................4
Unpacking..................................................................................................................................................................................................4
Check of identification data .......................................................................................................................................................................4
Switching on and off..................................................................................................................................................................................4
DESCRIPTION OF CONTROL KEYS....................................................................................................................................5
Table 1.......................................................................................................................................................................................................6
PROGRAMMING ....................................................................................................................................................................7
Main menu.................................................................................................................................................................................................7
Set the identification text............................................................................................................................................................................7
SWITCHING TIME..................................................................................................................................................................8
ALARM....................................................................................................................................................................................8
VIDEO LOSS (VIDEO LOSS DETENCTION)........................................................................................................................9
DATE / TIME...........................................................................................................................................................................9
VIDEO ADJUST......................................................................................................................................................................9
OTHER SETTINGS...............................................................................................................................................................10
DEFAULT:.............................................................................................................................................................................10
INSTALLATION ....................................................................................................................................................................11
ALARM FUNCTION..............................................................................................................................................................12
RS232 INSTRUCTIONS .......................................................................................................................................................12
SPECIFICATIONS ................................................................................................................................................................13
The manufacturer declines all responsibility for any damage caused by an improper use of the appliances mentioned in
this manual; furthermore, the manufacturer reserves the right to modify its contents without any prior notice. The
documentation contained in this manual has been collected with great care: the manufacturer, however, cannot take
any liability for its use. The same thing can be said for any person or company involved in the creation and production
of this manual.

Pag. 2 SQ4C 9950
Introduction
Packing contents
•1 SQ4C color digital video compressor
•1 instruction manual
•1 power supply
After the delivery check that the packing is not damaged and shows no relevant signs of falls or abrasions. Should this
be so, contact immediately the supplier. Check that the contents correspond to the above-mentioned list of materials.
Contents of this Instruction Manual
This manual describes the video compressor SQ4C, together with their specific procedures of installation, configuration
and use.
Read carefully this manual, in particular the chapter concerning the safety rules, before the switcher installation
and use.
Addressee of the Instruction Manual
The different parts of this manual are meant to satisfy two operative requirements, those of the installer technician and
those of the operator.
Installer technician: skilled technician able to carry out the safety system installation and to verify its functionality.
He has the necessary technical knowledge to install, connect and configurate the system. Only the installer technician
is allowed to carry out the operations reserved to “Technical staff”.
Operator: end user who operates on the video compressor to set up the operating modes of the whole system.
What to read
The installation procedures, mainly addressed to the installer technician are described from page 5.
The operator is supposed to read from page 8, for the use of the video compressor.
Typographic conventions
Different graphic symbols are used in this manual, the meaning of which is here described:
Hazard of electric shock; disconnect the power supply before proceeding, if not otherwise specified.
Read carefully the procedures or information indicated, and if necessary carry out what is prescribed according
to the required modalities. An incorrect procedure may compromise the system operation or damage it.
Read carefully to understand the system operation.

Pag. 3 SQ4C 9950
Safety rules
The SQ4C color digital video compressor complies with the normative laws in force at the time of editing of this
manual, concerning electric safety, electromagnetic compatibility and general requirements.
Anyway, in order to ensure the users (installer technician and operator), the following warnings are specified for
safety’s sake:
•Connect to a feeder corresponding to the specifications indicated on the data plate (see next chapter
Identification
data
)
•The appliance (and the complete system, which it belongs to) must be installed only by a qualified technician
•For after-sale service call only authorised technical staff.
•Never open the appliance.
•The tampering of the appliance may void the guarantee terms.
•The outlet must be correctly earthed according to the normative laws in force.
•Do not unplug the appliance by pulling the power supply cable.
•Before any shifting or technical operations on the appliance, unplug it from the mains: the appliance is completely
off-line only when the plug is diconnected and the cables connected to other appliances have been removed
•Do not use extensions showing wear or ageing, since they may seriously compromise the users’ safety
•Avoid wetting the appliance or touching it with wet hands, while it is in operation
•Do not leave the appliance exposed to atmospheric agents
•Do not use the appliance in the presence of inflammable substances
•Do not allow children or people not familiar with the appliance to use it
•Make sure the appliance always rests on a solid and large enough base
Keep this manual close to hand for any future reference
Identification data
On the rear side of the SQ4C color digital video compressor there are two plates complying with EC
specifications.
The first plate includes:
•Model identification code (Bar code EXT3/9 )
•Mains voltage (Volt)
•Frequency (Hertz)
•Maximum power consumption (Watt)
The second plate shows the model serial number (Bar code EXT3/9)
When installing the appliance, check that the power supply specifications of the video compressor correspond to those
required. The use of improper appliances may seriously compromise the safety of the personnel and the installation.

Pag. 4 SQ4C 9950
Description of the SQ4C color digital video compressor
The SQ4C video compressor allows the connection of 4 cameras with looping of the video signal on 4 outputs;
it is possible to display the images of 4 cameras simultaneously or an individual one on full screen with images updated
in real time and high resolution. Furthermore, an adjustable time switching sequence can be set for the single camera.
Features:
•Resolution: 720* 576 (CCIR/PAL)
•4 video inputs + 4 video outputs (Loop)
•1 monitor output
•1 VCR output + 1 VCR Y/C output
•1 VCR input + 1 VCR Y/C input
•4 alarm inputs configurable as normally open (N.O.) or normally closed (N.C.)
•1 RS232 serial connection
•Image updating: 50 Fields/sec
Installation
The following procedures must be carried out with power supply off, if not otherwise specified.
The installation must be carried out only by qualified technical staff.
Unpacking
If the packing shows no relevant defects due to falls or anomalous abrasions, check the material contained, according
to the list given at chapter
Introduction, Packing contents (page 2).
The installer technician is required to dispose of the packing material according to the differentiated collecting
modalities or ,anyway, according to the normative laws in force in the Country of use.
Check of identification data
Before installing the appliance, check that the material supplied corresponds to the specifications indicated on
the data plate, following the chapter
Identification data (page 3). Do not carry out any modification or connections which
are not provided for in this manual: the use of improper appliances may seriously compromise the safety of the
personnel and the installation.
Switching on and off
Before connecting the appliance:
•check that the material supplied corresponds to the specifications indicated on the data plate, following the chapter
Identification data (page 3)
•check that the video compressor and the other components of the installation are closed in order to avoid a direct
contact with energized parts
•the video compressor and the other appliances of the installation must rest on a large and solid base
•the power supply cables do not have to hinder the common operations of the installer technician
•check that the electrical capacity and the extensions eventually used will support the power consumption of the
system.
SWITCHING ON : Plug the appliance into the outlet and press the ON switch.
SWITCHING OFF : Press the ON/OFF switch and unplug the appliance from the outlet.
