ViewSonic CINE5000 - 1000 Lumens Widescreen DLP Home Theater... User manual

Cine5000
DLP Projector
ViewSonic®
Model No. : VS11481
- User Guide
- Guide de l’utilisateur
- Bedienungsanleitung
- Guía del usuario
- Guida dell’utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
- Pyководство пользователя
- 使用手冊
- 使用手冊

电磁相容信息
美国法律
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) The device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
依FCC规则的第十五章，本设备经测试，符合B级数码设备的限制标准。这些限制标
准用于确认电气设备不会对居室中安装的其它设备产生有害干扰。本设备会产生、
使用和发射射频能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生
有害的干扰。然而，这并不保证该设备在特定安装过程中不会发生这种干扰。如果
该设备对收音机或电视机产生有害的干扰(这可以通过设备的开、关来判定)，用户
可以尝试以下的方法消除干扰：
• 重新调整或放置接收天线。
• 增加设备与无线接收设备之间的间距。
• 将该设备连接到与无线设备不同的另一插座上。
• 洽询销售商或具有无线电/电视经验的技术人员请求帮助。
FCC警告
要确保持续的FCC达标，用户必须使用接地电源线和与仪器包含在一起或指定的电
缆。另外，任何未由负责遵守标准的一方明确许可的更改或修改，都将使用户操作
该设备的授权无效。
加拿大法律
本B级数码设备符合加拿大有干扰设备管理规定的所有要求。
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.
欧洲国家法律
CE达标
本装置遵守依92/31/EEC及93/68/EEC条款5有关“Electromagnetic
compatibility(电磁兼容性)”修订的EEC指令89/336/EEC，以及依
93/68 EEC条款13有关“安全”修订的73/23/EEC的规定。
针对所有国家的用户信息
注意：请使用本仪附带或指定的电缆。
以下信息仅适用于欧盟（EU）成员国：
右侧所示的符号符合《处理废弃电子产品(WEEE) 指令2002/96/EC》之规定。
凡标有此符号的产品不得作为城市废品加以处理，而必须按照当地有关法律利用贵国
或贵地区的废品回收及收集系统而加以处理。
iViewSonic Cine5000

重要的安全指示
1. 阅读指示。
2. 保管指示。
3. 注意警告事项。
4. 遵照指示。
5. 请勿在靠近水的地方使用本设备。警告 : 为减低火灾或电击的危险 , 请勿将此
产品暴露在雨或潮湿的环境中”。
6. 仅用干布擦干净。
7. 切勿堵住任何的通风孔。按照厂商的指示安装。
8. 请勿在靠近，如散热器、热记录器、火炉或其他任何能够产生热量的仪器 ( 如
扩音器 ) 的地方安装本设备。
9. 请勿忽视极性和接地型插头的安全作用。极性插头有两片，其中一片比另一片宽。
接地型插头有两片，还有一个接地叉子。宽的一片或第三个叉子为您提供安全。
如果插头不能插入电源插座，请找电工来替换旧的插座。
10. 保护电源线的插头、插座及其他与设备连接部位，免受行人践踏或物品挤压。
务必将电源插座靠近设备，这样方便使用。
11. 仅使用制造商所指定之装置 / 附件。
12. 只能使用由制造商指定或与本设备一起出售之推车、座架、三脚架、
托架、或桌子。在移动设备与推车的整体组合时，务必十分小心，
避免在翻倒时受伤。
13. 长期不使用时，请将电源插头拔出。
14. 请专业人员来检修。当设备受损时，如电源线或插头损坏、被液体溅到或是物
体落在设备上、设备被雨淋了或受潮、不能正常工作或掉到地上，必须接受维修。
iiViewSonic Cine5000

版权信息
版权所有© ViewSonic® Corporation，2006。保留所有权利。
Macintosh和Power Macintosh是苹果计算机公司的注册商标。
Microsoft、Windows、Windows NT和Windows徽标是Microsoft Corporation在美国和其它国
家的注册商标。
ViewSonic、三只鸟徽标、OnView、ViewMatch和ViewMeter是ViewSonic Corporation的注册
商标。
VESA是视频电子标准协会的注册商标。DPMS和DDC是VESA的商标。
PS/2、VGA和XGA是IBM公司的注册商标。
免责声明：ViewSonic公司将不对此文件中出现的技术、编辑错误或遗漏负责；也不对因提
供本材料，或因操作本产品之性能或使用所造成意外或衍生的损坏负责。
为了持续产品改良的利益，ViewSonic公司保留在没有通知的情况下更改此产品规格的权
利。本文件中信息如有修改，恕不另行通知。
未经ViewSonic Corporation事前书面授权，本文件均不得为任何目的，以任何方式进行拷
贝、复制、翻版或传播此手册。
产品登记
为满足您日后的需要，并且使您能接收最新发布的所有附加产品的信息，请通过互联网登记
您的产品，网址为：www.viewsonic.com。您还可用ViewSonic精灵光盘打印登记表，填好后
请邮寄或传真给ViewSonic。
用户记录
产 品 名：
型 号：
文 件 号：
序 列 号：
购买日期：
Cine5000
ViewSonic DLP Projector
VS11481
Cine5000-1_UG_SCH Rev. 1A 08-10-06
个人识别码 (PIN)：
本產品的燈泡內含水銀成份. 請遵照地方、國家法律進行妥善處理。
iiiViewSonic Cine5000

3
1. 功能簡介
1-1 功能特徵
1-2 包裝內容
1-3 投影機概觀
1-4 控制面板
1-5 背面輸出入面板
2. 安裝投影機
2-1 開機及關機
2-1-1 投影機開機
2-1-2 投影機關機
2-1-3 LED 指示燈
2-2 調整投影映像
2-2-1 調整投影高度
2-2-2 縮放及聚焦調整
2-2-3 投射映像尺寸及距離
2-3 操作
2-3-1 連接電腦
3. 用戶控制
3-1 面板控制及遙控器
3-1-1 使用控制面板
3-1-2 使用遙控器
3-2 屏幕菜單
3-2-1 如何操作
3-2-2 投影機菜單
4. 附錄
4-1 簡易故障排除
4-2 機器保養
4-2-1 換燈
4-2-2 清潔投影機
4-3 產品規格
12
12
12
12
13
14
4
4
4
5
6
6
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
10
10
10
目 錄
簡體 中文簡體 中文
9LHZ6RQLF &LQH

4
1
1-1.功能特徵
功能簡介
◆250 W P-VIP 燈，壽命在高亮度模式
下為 2000 小時，在標準 (200W) 模式
下為 3000 小時。
◆ 超靜音結構設計。
◆ 簡易的更換燈泡步驟。
◆ 手動調焦投影鏡頭 (變焦1:1.2)，100%
離軸。
◆ 投影尺寸 33-255 英吋 。
◆16.7 百萬色。
◆ 電 腦 相 容 性 : VGA / SVGA / XGA /
SXGA / MAC.
◆ 視訊相容性: NTSC / PAL / SECAM /
Composite / S-video / Component
(YPbPr / YCbCr) / SDTV (480i) /
EDTV (480p) / HDTV (576i, 576p,
720p, 1035i, 1080i)。
◆ 映像自動同步處理: 自動跟蹤 / 頻率 /
位置調整 / 訊源偵測。
◆ 自動儲存調整值。
◆8 種語言顯示屏幕功能表。
◆ 內建 2W 揚聲器及4.1揚聲器系統。(視
機種而有差異)
◆内置 扬声器
◆ 熱開機自動保護裝置。
◆Kensington 安全鎖裝置。
2Wx1 。

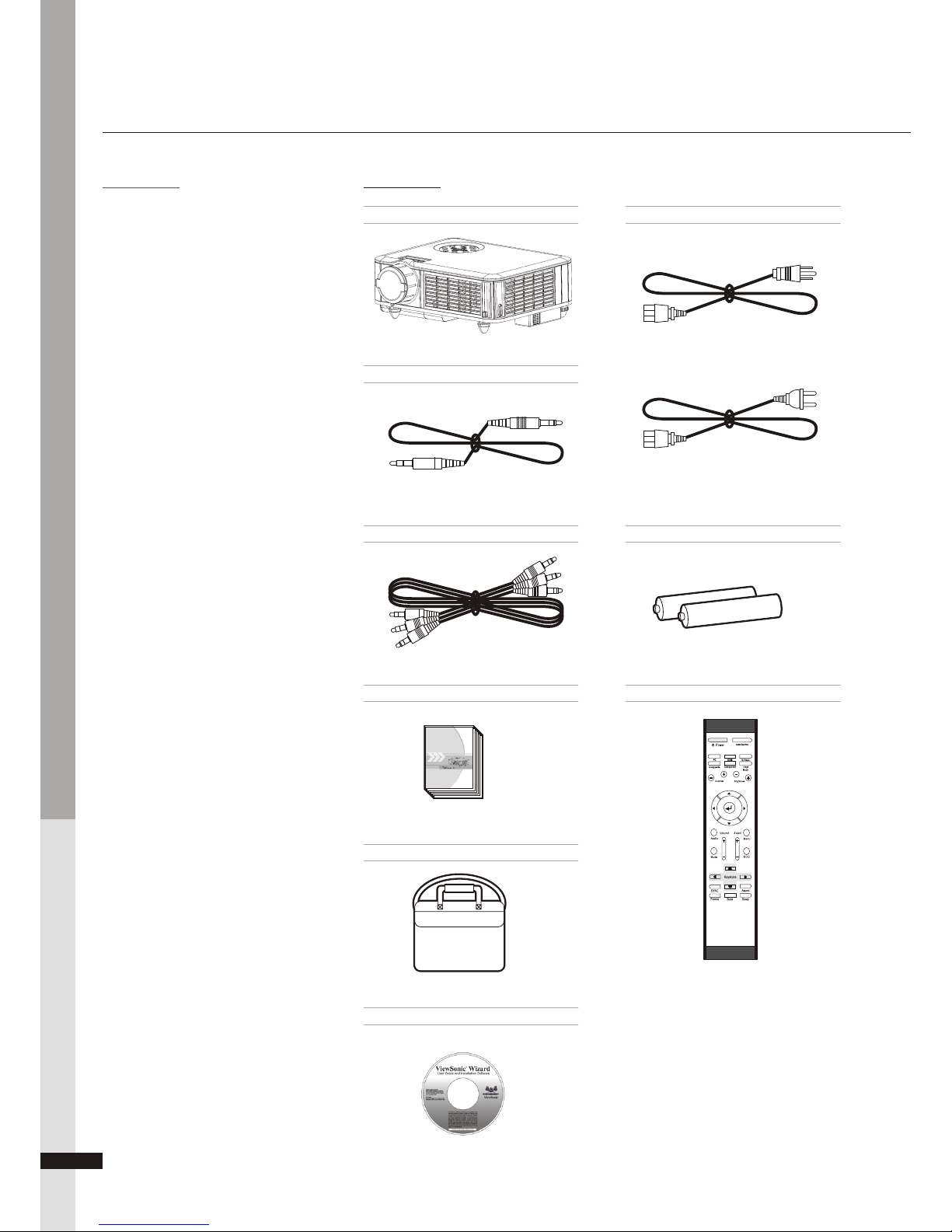

1-2.包裝內容
US
EU
◆ 投影機 x 1
◆ 色差信號線 x 1
◆ 遙控器 x 1
◆ 電源線 (US/EU)
◆ 遙控器電池 x 2
◆ 電腦音源線 x 1
◆ 使用手冊 x1
◆ 背包 x 1
◆ 光盘向导 x 1
&LQH 9LHZ6RQLF

ENGLISH
5
9
1
2
3
4
5
6
7
8
10
11
14
12
14
4
5
6
7
8
13

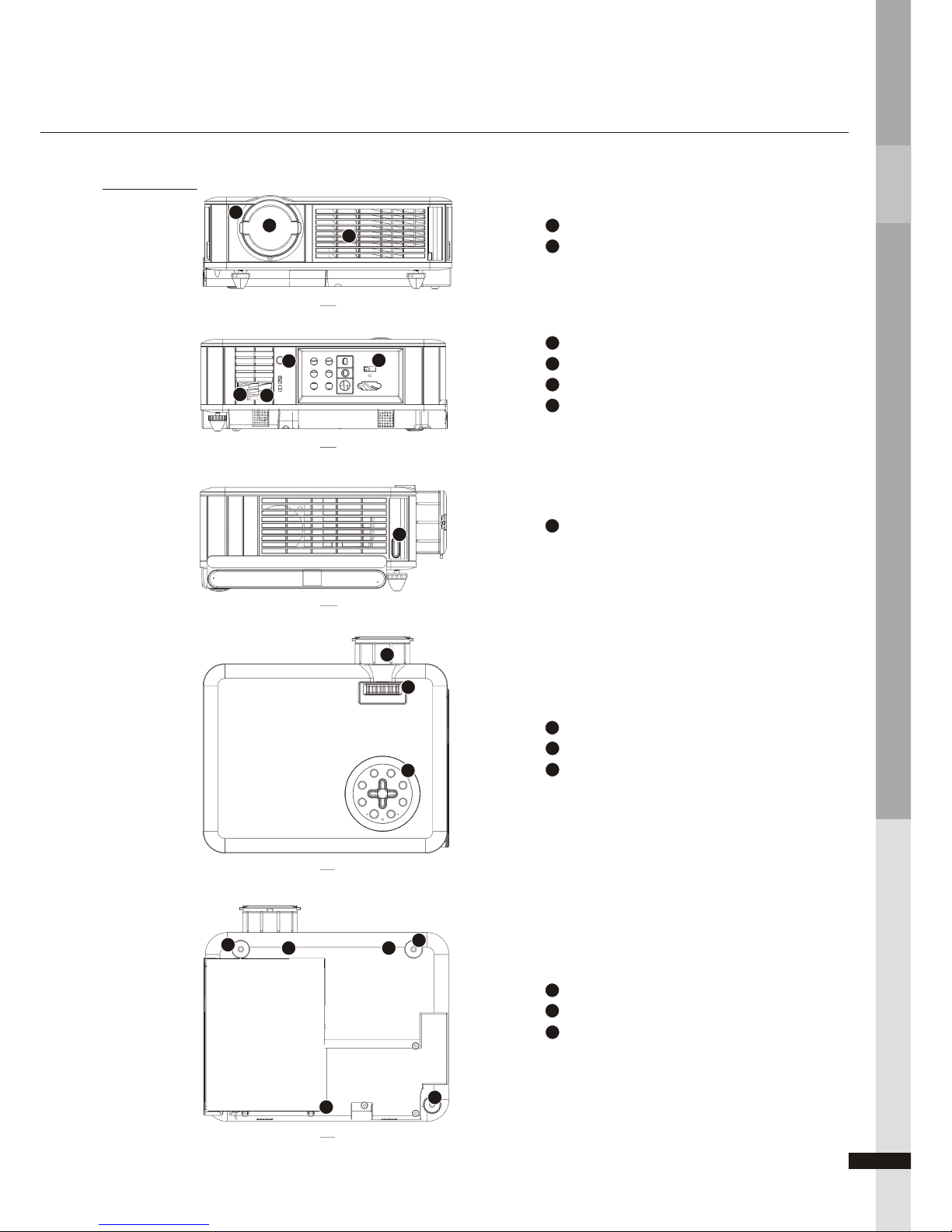

1-3. 投影機概觀
前遙控接收器
投影鏡頭
熱風出口
輸出入介面板
后遙控接收器
交流電源輸入口
電源開關
升降角按鈕
聚焦環
縮放環
控制面板
升降調整角
倒掛架螺絲孔
后調整角)
功 能 簡 介
圖 1
圖 2
圖 3
圖 4
圖 5
簡體 中文簡體 中文
1
2
9
10
11
13
12
12 13
13
9LHZ6RQLF &LQH

6
1
3
4
5
6
7
8
9
10
12
2
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
11
12
Source
Vol+
Vol-
Boost
Thermal
Power
Keystone
Aspect
Menu
1
2
3
45
6
7
8
9

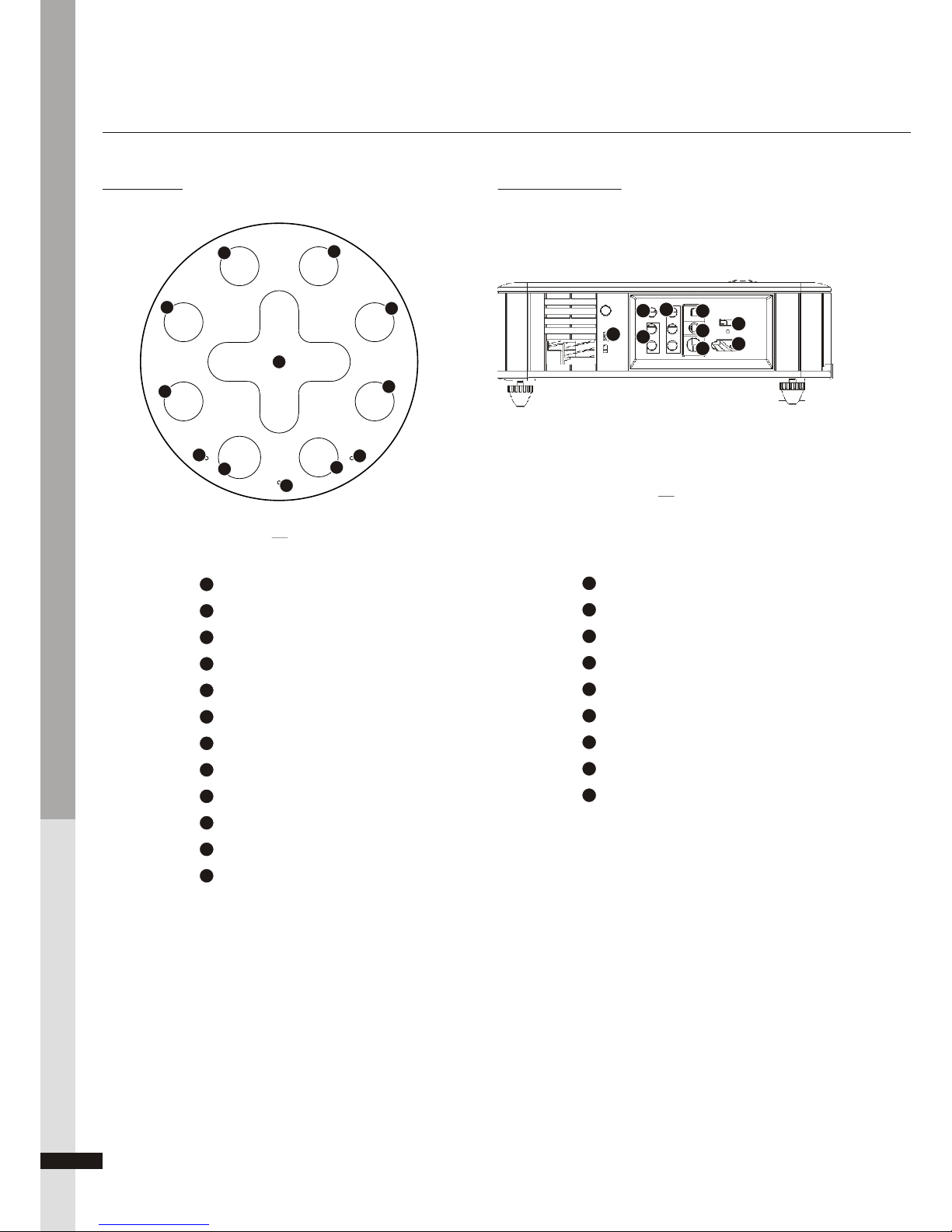

1-4. 控制面板
菜單
信號源
提高音量
降低音量
高亮度模式指示燈
高亮度模式
溫度指示燈
電源
電源指示燈
梯形失真校正
縱橫比
游標區
圖 6
1-5. 背面輸出入面板
Kensington 鎖
複合視訊輸入
立體聲聲音輸入
色差信號輸入
12V 直流電源輸出 (電動拉幕用)
聲音輸出
S 端子輸入
HDMI 輸入
VGA 輸入
圖 7
功能簡介
&LQH 9LHZ6RQLF

ENGLISH
7
2
投影機安裝
2-1. 開機及關機
2-1-1. 投影機開機
1. 接好電源線。 (圖 8)
2. 打開鏡頭蓋。
3. 打開電源開關，電源指示燈閃藍光，
投影機進入待機模式。
4. 按下投影機控制面板上的電源按鈕或
遙控器上的 "Power" 鍵開機。
5. 屏幕上將出現開機畫面並開始倒數 10
秒。
6. 確認提供信號源之設備已有信號輸
出。
7. 投影機將自動搜尋信號源。
電源開關
圖 8
2-1-2. 投影機關機
1. 先將播放信號之設備關閉。
2. 按下投影機面板上的電源按鈕或遙控
器上的 "Power" 鍵關閉投影機，投影屏
幕會出現 `確定要關機請再按一次
"Power" 鍵。
3. 再按一次電源按鈕或遙控器上的
"Power" 鍵確認關機 (否則此信息將在 5
秒內自動消失，投影機將繼續點亮)。
4. 投影機風扇將持續 100 秒以便充分散
熱 (此時溫度指示燈將閃紅燈)。
注意：在冷却期间请勿关闭电源开 关
或拔掉电源线。
5. 在投影機完成散熱后，電源按鈕上的
指示燈將回復閃藍燈模式，也就是又
回到待機狀態。
6. 關掉電源開關，蓋上鏡頭蓋。
7. 拔除電源線。
2-1-3. LED 指示燈
交流電輸入
圖 8
狀態
1. 待機
2. 操作中
3. 散熱中
4. 高亮度模式
5. 風扇失效
6. 溫度過高
7. 開機溫度過高
8. 燈泡上蓋開啟
待機
指示燈
閃藍燈
(1 秒閃一次)
藍燈
藍燈
藍燈
溫度
指示燈
-
-
-
省電 / 標準模式
指示燈
綠燈
-
-
綠燈
藍燈
藍燈
藍燈
紅燈
(0.5 秒閃一次)
紅燈
(0.5 秒閃一次)
紅燈
(0.5 秒閃一次)
-
-
-
-
紅燈 --
工作狀態
等待開機中
正常使用中
系統散熱中(100 秒)
高亮度模式模式
啟動
風扇有問題，將會
有警語出現在屏幕
上，並在稍后自動
關機。
投影機中溫度太高
，將會有警語出現
在屏幕上，並在稍
后自動關機。
會自動啟動散熱系
統，持續散熱 8 秒
鐘，才可開機。
若換燈後，燈蓋未
蓋妥，系統電源將
無法開啟。
簡體 中文
9LHZ6RQLF &LQH

8
0
38"
51"
77"
128"
179"
33" 44" 66" 109"
153"
175"
219"
204"
255"
1.5m 2.0m 3.0m 5.0m 7.0m 8.0m 10.0m
1.5/60
0.98/38
0.83/33
2.0/79
1.30/51
1.11/44
3.0/118
1.94/77
1.67/66
5.0/197
3.24/128
2.78/109
7.0/276
4.54/179
3.89/153
8.0/315
5.18/204
4.44/175
10.0/394
6.48/255
5.55/219
LCD

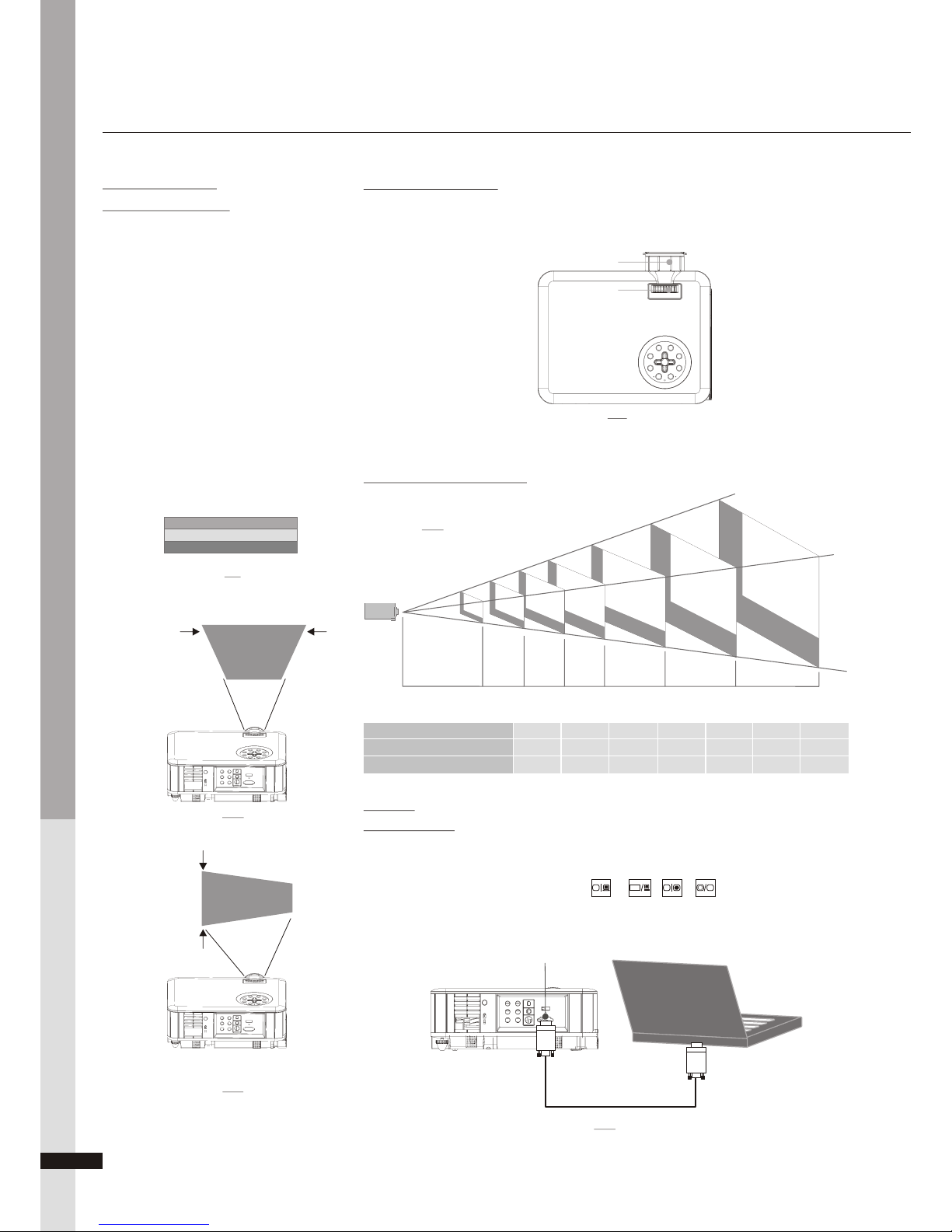

2-2. 調整投影映像
2-2-1. 調整投影高度
1. 按升降角按鈕。 (圖3)
2. 將投影機調整到理想的投影高度，然
后放開升降角按鈕，以固定投影高
度。
3. 可利用后調整角 (圖5) 作微調。
4. 若因調整高度而使映像出現梯形失
真，請用遙控器上的 "Keystone" 鍵或
屏幕菜單調校之。
5. 有二個方向的梯形失真可修正，一為
水平修正，一為垂直修正；以游標選
取所要修正的方向 (如 圖10、11)，按
"右鍵" 可增加數值，按 "左鍵" 可減少
數值 (如圖9)。
以縮放環來調整映像大小。調整聚焦環直到映像清晰為止。投影機聚焦距離範圍為 1.5 米
到 10 米。投影最佳距離為 1.5 米至 5 米。
投影機安裝
2-2-2. 縮放及聚焦調整
圖 12
縮放環
聚焦環
2-2-3. 投射映像尺寸及距離
圖 13
投影機至屏幕距離 (米/英 吋)
最大屏幕尺寸 (米/英 吋)
最小屏幕尺寸 (米/英 吋)
圖 9
圖 10
圖 11
1. 用 VGA 線連接電腦及投影機。 (圖14)
2. 在電腦上按下屏幕輸出功能鍵。 (Fn+ 或 或 或 )
3. 投影機會自動偵測信號源，亦可按 "Source" 鍵直接選擇電腦信號源。
圖 14
電腦信號輸入
VGA 線
梯形失真校正
垂直梯形失真校正
水平梯形失真校正
0
0
垂直梯形失真校正
水平梯形失真校正
2-3-1. 連接電腦
◆ 連接電腦
2-3. 操作
&LQH 9LHZ6RQLF
