VIIG KBF Guide

VIIG d.o.o.
Proizvodno trgovsko podjetje
CE
Montage- und Betriebsanleitung
sowie Ersatzteilliste für
Multi- KBF-SEILWINDE
(Zugelassen laut TÜV-Prüfgutachten VZ/1262/94 vom 16.12.94 als Rückwinde/Bodenzugwinde zum Ziehen
von Lasten aller Art.)
Assembly- and operational instructions
and spare parts list for the
Multi-KBF CABLE WINCH
(Authorized as per test certificate TÜV VZ/1262/94 of 16.12.94 as pushing winch and ground hauling winch
for hauling loads of all kinds)
Instruction pour l’utilisation et de montage, et
liste des pieces de rechange
pour treuil á cable KBF
(Homologué suivant certificate de contrôle TÜV VZ/1262/94 du 16.12.94 en tant que treuil de déplacement
et treuil e halage au sol pour tirer des charges de toues sortes)
ACHTUNG: Die KBF-Winde darf nur unter Beachtung der Montage- und
Betriebsanleitung, welche jedem Gerät beigepackt ist, in Betrieb genommen werden
ATTENTION: The KBF Winch shall only be set into operation by observing the
assembly and operational instructions attached to each device.
ATTENTION: Le treuil KBF ne doit etre mis en service qu’en respectant strictement
les instructions de montage et de fonctionnement jointes á chaque équipement.

SI –IZJAVA O SKLADNOSTI
DE - KONFORMITÄTS ERKLÄRUNG
ENG - DECLARATION OF CONFORMITY
FR - DECLARATION DE CONFORMITE
Proizvajalec:
Der Hersteller:
Manufacturer:
VIIG d.o.o.
Proizvodno trgovsko podjetje
Dobrava 1 a
SLO- 8312 Podbočje
Tel.: [phone], Fax.: [phone]
E-mail: [email protected] , Website: www.viig.si
Naziv stroja: Gozdarski vitel
Art der Maschine: Forst Seilwinde
Name: Forestry tow winch
Nom: Treuil pour syviculture forestiere
Model; Type; Model; Model : KBF
Leto izdelave; Baujahr; Year of production; Anée de production :
Serijska št.; Serien Nr.; Serial No.:
Našteti strojin ustrezajo sledečim direktivam in pravilnikom:
Die Maschine entspricht folgenden Bestimmungen und Normen:
The machine corresponds to the following directives and standards:
La machine correspond aux directives suivantes:
SI:
DE:
ENG:
FR:
PRAVILNIK o varnosti strojev...Ur. L. RS, št. 75/2008
(skladen z direktivo o varnosti strojev: 2006/42 ES in direktivo 95/16/ES)
EG- Maschinenrichtlinie 2006/42/EG
EG- Maschinenrichtlinie 95/16 EG
EC- Machinery directive 2006/42/EC
EC- Machinery directive 95/16 EG
EC- Comme définie par directive Machines 2006/42/CE
harmonizirani standardi; harmonisierte Normen; harmonized standards; normes harmonisées:
EN 292-1; EN 292-2; EN 294; EN 349; EN 418
nacionalni standardi; nationale Normen; national standards; normes national:
ÖNORM L 5276; SIST ISO 4254- 4
Direktor/
Geschäftsführer/
Manager
Igor Vintar
Podpis/
Unterschrift/
Signature
..........................
Dobrava, 01.01.2010

TECHNISCHE DATEN DER MULTI-KBF SEILWINDE:
Gewicht der Winde mit Seilspulvorrichtung, ohne Motor, ohne Seil: 29,9 kg
TECHNICAL DATA OF THE MULTI-KBF CABLE-WINCH
Winch weight with cable winding device, without motor and without cable: 29,9 kg
CARACÉRISTIQUE TECHNIQUES DU TREUIL Á CÂBLE MULTI-KBF
Poids du treuil avec dispositif d´enroulement du cable, sans moteur ni cable: 29,9 kg
Zugseil:
6,0 mm ø, Stahldrahtseil, Rechn. Bruchlast 26,4 kN
5,0 mm ø, Stahldrahtseil, Rechn. Bruchlast 25,6 kN
Seilfassung der
Trommel:
Spezialseil 6 mm –80 m
Spezialseil 5 mm –120/150 m
Seilgeschwindigkeit:
25 m/min
Max. Zugkraft:
Im Direktzug 10 kN (1 T)
Bei Verwendung von Umlenkrollen bis max. 3 Tonnen
Sicherheitseinrichtungen:
Űberlastsicherung durch Lamellenrustschkupplung.
Rűcklaufsperre durch selbsttätig enfallendes Gesperre.
Traction cable
6,0 mm ø, steel wire cable, calculated breaking load 26,4 kN
5,0 mm ø, steel wire cable, calculated breaking load 25,6 kN
Drum capacity
Special cable 6 mm –80 m
Special cable 5 mm –120/150 m
Cable speed
25 m/min
Maximal tractive force
Direct traction 10 kN (1 T)
By using guide pulleys up to 3 tons max 3
Safety devices
Overload protection trough multiple disk sliding clutch, return stop
By means of automatically falling safety catch
Câble de traction
6,0 mm ø, cable en fils d´acier, force de rupture calculée 26,4 kN
5,0 mm ø, cable en fils d´acier, force de rupture calculée 25,6 kN
Capacité du tambour
câble special 6 mm –80 m
câble special 5 mm –120/150 m
Vitesse du cable
25 m/min
Force de traction maxi
En traction directe 10 kN (1 Tonne)
La force de traction peut étre portée á 3 tonnes maxi en utilisant
des poulies de renversement
Dispositifs de sécurite
Protection contre la surcharge par embrayage patinant á disques,
blocage de retour par cliquet tombant automatiquement

Wichtige Hinweise
Fűr die Inbetriebnahme
Der Multi-KBF Seilwinde
Verwenden Sie beim Tragen
(Űberstellung) den dafűr
vorgesehen Handgriff auf der
Seilfűhrung undden Zugteil der
Seilwinde.
Der hintere Handgriff der
Motorsäge darf nicht zum
Tragen verwendet werden.
Vor der ersten Verwendung
muß das Zugseil in der gesamten
Länge ausgezogen und unter
Maximalbelastung wieder
aufgespult werden.
Bei jedem Seilauszug ist das
Handrad (Seilauszugsbremse)
leicht auf Bremsstellungzu
drehen.
Bei Leerlaufspulung ohne
Anhanglast ist das Handrad
ebenfalls leicht auf
Bremsstellung zu drehen, damit
ein eventuelles Hochschnellen
der Winde vermieden wird,
wenn der Haken hängen bleibt.
Bei jedem Einsatz der
Seilwinde muß darauf geachtet
werden, dass sie sicher verankert
ist. Verwenden Sie
dafűrausschließlich die von uns
empfohlene Befestigungskette.
Starkholz űber 40 cm øsollte
nur im Dreieckzug űber die
Umlenkrolle gezogen werden.
Achten Sie darauf, daß die
Umlenkrolle mőglichst hoch
angebracht wird.
Zuglasten űber 1 T Last sind
ausschließlich im direkten Zug
zu transportieren.Befestigen Sie
dafűr eine zusätzliche
Umlenkrolle direkt an der zu
befőrdernden Last
Multi-KBF Cable-Winch
Important instructions for
setting intro operation
For transporting use the handle
desifned fort his purpose on the
cable guiding part and the
traction part of the cable.
The rear handle of the
chainsaw must not be used
far carrying
Before the first utilization, the
whole lenght of the traction
cable must be pulled out and it
must be rewound under max.
load.
For each cable feeding, the
handwheel (cable feeding
brake)must be slightly turned to
the braking position.
In case of winding without a
load, the handwheel must also
be slightly turned to the
braking position in order to
avoid a possible quick upward
movement of the winch if the
hook gets stuck.
At each utilization of the
cable winch, make sure that it
is safely anchored. For this
purpose only use the
attachment chain which is
reccomended by us.
Thick wood over 40 cm ø
should be hauled only in
triangular traction by means of
the guided pulley. Make sure
that the guide pulley is
positioned as high as possible
Traction loads over 1 T must
be exclusively transported in
indirect traction. For this
reason, fasten an additional
guide pulley directly to the load
to be transported
Treuil á cable Multi-KBF
Instructions pour la mise en
service
Pour porter le treuil, utiliser la
poignéeprévue á cet effet sur le
dispositive de guidage de cable
et la partie de traction du treuil.
La poigneé arriére de la
tronçonneuse ne doit pas etre
utilisée pour le transport.
Avant la premiére utilisation,
le cable de traction doit etre
déroulé en entrier et entroulé de
nouveau sous charge maximale.
A chaque déroulementdu
cable, il faut tourner
légérement le Volant en
position de freinage (frein de
déroulement du cable).
Es cas d´enroulement á vide
(sans charge), il faut
également tourner légérement
le Volant en position de reinage
afin d´éviter un movement
brusque du treuil vers le haut si
le crochet reste pris quelque
part.
A chaque utilisation du treuil
á cable, il faut veiller á ce que
celui-ci soit bien ancré.
N´utiliser á cet effet que la
chaine de fixation que nous
recommandons.
Le bois de plus de 40 cm de ø
ne doit etre tire qu´en traction
triangulare á láide de la poulie
de renvoi. Il faut veiller á ce
que la poulie de renvoi soit
appliqué le plus haut possible
Les charges tirées de plus d´l
t ne doivent etre transportées
quén traction indirecte. Fixer
pour ce faire une poulie
supplémentaire direcement á
lacharge á transporter.

Beachten Sie zu ihrer Sicherheit
folgende Punkte. Sie beugen
damit Unfällen vor:
•Verwenden Sie grundsätzlich bei allen
Seilarbeiten Schutzhelm und
Schutzhandschuhe. Auch die zweite
Bedienungsperson muß unbedingt diese
Schutzkleidung tragen.
•Wählen Sie fűr die Verankerung der
Seilwinde einen Standort, von dem aus Sie
den gesamten Arbeitsplatz jederzeiz
űberblicken kőnnen und achten Sie darauf,
dass vorhandene Hindernisse weggeräumt
werden.
•Achten Sie beim Anhängen der
Seilwinde auf eine stabile, der dreifachen
Sicherheit entsprechende Verankerung.
Soll die Seilwinde an einem Baumstumpf
befestigt werden, so ist eine ausreichende
Kerbe einzuschneiden, welche ein
Abrutschen der Befestigungskette
verhindert.
•Verwenden Sie zur Befestigung der
Umlenkrolle (Dreieckszug) ausschließslich
den von uns empfohlenen Baumschoner
(Sicherheitsgurt). Achten Sie darauf, dass
die Umlenkrolle mőglich hoch angebracht
wird.
•Űberprufen Sie die verwendeten
Baumschoner von Zeit zu Zeit auf
eventuelle Schäden und tauschen Sie diese
gegebenenfalls zeitgerecht aus.
• Die zu befőrdernde Last darf nie mit
dem Zugseil angehängt werden.
Verwenden Sie dafűr Wűrgeseile oder
Befestigungsketten, an welche der
Sicherheitshaken des Zugseiles eingehakt
wird.
•Vereinbaren Sie vor Arbeitsbeginn
deutliche Handzeichen, wodurch sich
Seilwindenfűhrer und Helfer jederzeit
zuverlässig und sicher verständigen kőnen.
• Während des Seilzuges muß der
Seilwindenfűhrer ständig die Anhanglast,
die Seilaufspulung auf der Trommel und
die mőglichst hoch hängende Umlenkrolle
űberprűfen!
•Der Aufenthalt von Helfern oder
anderen Personen innerhalb des
Seilwinkels ist während des Seitzuges
verboten.
•Während des Seilzufes kann das Zugseil
hoch oder seitwarts schnellen. Achten Sie
daher, dass weitere Helfer am Arbeitsplatz
einen ausreichend großen
Sicherheitsabstand zum Zugseil einhalten.
• Falls Sie die Last űber eine Strasse oder
einen őffentlichen weg ziehen wollen,
sperren Sie diesen Teil des Weges gut
sichtbar ab, sodaß jede
Personengefährdung ausgeschlossen ist.
•Bedenken Sie bitte ganz allgemein:
Waldarbeit-besonders das Aufarbeiten von
Windwűrfen-isr gefährlich. Man sollte
daher immer fűr grőßmőgliche persőnliche
Sicherheit sorgen. Leben und Gesundheit
kőnnen durch nihts ersetzt werden.
Observe following points for
safety. Accidents will thus be
prevented.
•Always wear a protection helmet and
protection gloves when working with the
cable. The second operator must also
wear this protective clothing.
•Choose a place for anchoring the cable
winch from where you can have a clear
view of the whole work area at any time
and make sure that any existing
hindrances are remowed.
•Make sure when hanging the cable
winch that there is an adequate solid 3-
fold safety anchorage. If the cable winch
is attached to a tree stump, a large enough
notch must be cut to prevent the
clamping chain from slipping.
•When securing the guide pulley
(triangular traction), use only the tree
protection ( safety belt) recommended by
us. Make sure, that the guide pulley is
positioned as high as possible.
•From time to time check the used
tree.protection belts for possible defects
and replace them when necessary.
•The load to be hauled should never be
attached to the traction cable. Instead, use
choker cables or clamping chains to
which the safety hook of the traction
cable is hooked.
•Before starting work, agree upon clear
hand signals whereby the cable winch
operator and the assistant can reliably and
safely communicate with each other.
•During cable traction, the cable winch
operator must regulary check the hanging
load, the cable winding on the drum and
the guide pulley which is positioned as
high as possible.
•Assistens or other persons are
forbidden to stay within the work
triangle formed by the cale during
cable traction.
•During cable traction, the traction
cable can move upwards and outwards
quickly. Therefore make sure that
additional assistans in the work area are
at a sufficiently safe distance from the
traction cable.
•If you want to haul the load over a road
or a public way, please close the road and
mark it clearly so that there is no
possibility of endangering anyone.
•Please consider the following: forest
work –especially the clearing of
uprooted trees is dangerous. Therefore
one should always ensure the greatest
possible personal safety. Nothing can
replace life and health.
Veuillez observer les points
suivants pour votre sécurité .
Ceci permet d´éviter les
accidents.
•Pour tous les travax cables, utilisez
toujurs casque et gants de protection.
Meme le deuxiéme
opérateurdoiabsolument porter ces
vetements de protection.
•Pour l´ancrage du treuil â câble,
choississes un endroit d´ou vous pouvez
tojours surveilles du regard l´ensemble de
l´aire de travail et assurez-vous que les
obstacles presents ont été enleves.
•Pour láncrage du treuil á cable, veilez a
avoir un point d´ancrage stable avec
triple sécurité.SI le treuil doit etre ancré a
une souche d´arbre, il faut faire une
entaille suffisante pour éviter a la chaine
de fixation de glisser.
• Pour fixer la poulie de renvoie
(traction triangulaire) n´utilisez que la
courroie de protection dárbre (courroie de
sécurité que nous recommandons. Veillez
a fixe la poulie le plus haut possible.
•Vérifiez de temps a autre les courrois
de protection d´arbre pour découvrir
d´eventuels dommages et changes les en
tempsvoulu.
•La charge â transporter ne doit jamais
etre accrouchée au cable de traction.
Utilisez pour ce faire les cables
d´etranglement ou chaines de fixation
auxquels es accroché lé crochet de
sécurite du du cable de traction.
•Avant de commencer le travail,
convenez de signaux clairs avec la main
par le quells opérateur du treuil et
assistant peu vent se comprendre de
facon fiable e sure.
•Pendant le halage avec le câble,
l´opérateur du treuil doit sans cesse
controller la charge accrochée,
l´enroulement du câble sur le tambour et
la poulie de renvoi accrochée le plus haut
possible.
•Pendant la halage, les assistants de
autres personnes ne doivent pas se
journer dans l´angle formé par le câble
•Pendant la halage, le câble de traction
peut avoir un movement rapide vers le
haut et de côté. Veillez donc a ce que les
autres assistants respectent un écart de
securité assez grand par rapport au
câble de traction.
•Si vous voulez tirer la charge sur une
route forestriére ou un chemin public,
veuillez barrer cette partie du chemin de
maniére bien visible afin d´éviter de
metre des personnes en danger.
• Remarque générale. Le travail forestier
en particulier le déblaiement d´arbres
déracinés est dangereaux. Il faut donc
tousjour veiller a prendre le plus de
precautions possible. Rien ne peut
remplacer la vie et la santé.

Spannen des Windenkeilriemens:
1. Abdeckung abnehmen.
2. Motor abnehmen.
3. Die vier Schrauben laut Zeichnung Blatt 1 (Abbildung 1) lockern (benötiger Steckschlűssel 13mm).
4. Schraube (Nr. 2) so lange nach rechts drehen, bis richtige Riemenspannung erreicht ist (Kontrolle mit
der Hand).
5. Die vier Schrauben (Nr1) wiederum festziehen.
6. Abdeckung aufsetzen.
Wechseln des Winden-Keilriemens:
Punkt 1 bis 3 gleicher Vorgang wie oben angefűhrt.
4. Schraube (Nr. 2) nach links drehen, Lagerbock samt Riemensceibezur˝ckscheiben.
5. Splinte und Gelenksbolzen am Zugteil und Seilfűhrung entfernen, beide vorn Gerät nehmen.
6. Die vier Muttern und Schrauben (Nr.3) am Verbindungsrahmen des Gerätes (oben und unten) lősen und
entfernen.
7. Schraube, Sicherungsring und Beilagscheibe (Nr.4) abnehmen.
8. Gehäusehälfte vom Gerät abziehen.
9. Riemen auswechseln.
10. Zusammenbau in umgekehert Reihenfolge. Riemenspannen wie beschrieben.
Tightening the winch V-belt:
1. Take off the sheeting .
2. Take off the engine.
3. Loosen the four screws according to the drawing, (see page 1/gaph.1) in using a socket wrench 13 mm.
4. Turn screw nr. 2 so long to the right until the correct tension is achieved (Control by hand).
5. Tighten again the four screws (See nr. 1)
6. Attach the sheeting.
Changing the winch V-belt:
(1 to 3) Same operations as indicated above
4. Turn screw nr. 2 to the left, push bearing-stand and V-belt pulley.
5. Remove split pins and joint bolts of the traction part and the rope quidance, take off both from unit
6. Loosen the four nuts and screws nr. 3 of the connecting frame of the unit (top and bottom) and remove
them.
7. Take off: screw, safety ring and washer nr. 4
8. Pull off the casing-half from unit.
9. Change the V-belt.
10. Re-assemble in reversed order and tighten V-belt as described.
Tension de la courroie trapézoidale du treuil:
1. Retirer la piece de recouvrement.
2. Retirer le moteur.
3. Desserrer le 4 vis conformément au plan (Page 1, illust. 1) Cié a pipe nécessaire 13 mm)
4. Toumer la viso no 2 vers la droite jusqu´a ce que la tension correcte de la courroie soit atteinte (contrôle
a la main).
5. Serrer de nouveau les 4 vis (no.1)
6. Remettre la piece de recouvrement.
Changement de la courroi trapézoidale du treuil
Point 1 a 3, comme ci dessus
4. Tourner la vis (no.2) vers la gauche, pousser le palier support avec la poulie de courroie.
5. Retirer les goupilles fenues et les boulons d´articulare de la piece de traction et du guide cable
6. Desserrer et retirer le 4 écrous et vis (no.3) du cadre de liaison de l´appareil (en haut et en bas).
7. Retirer vis circlip de sureté et rondelle de calage (no.4).
8. Retirer de l´appareil la moitié du boitier.
9. Change la courroie.
10. Remettre en place en ordre inverse. Tendre la couroie suivant la description ci-dessus.

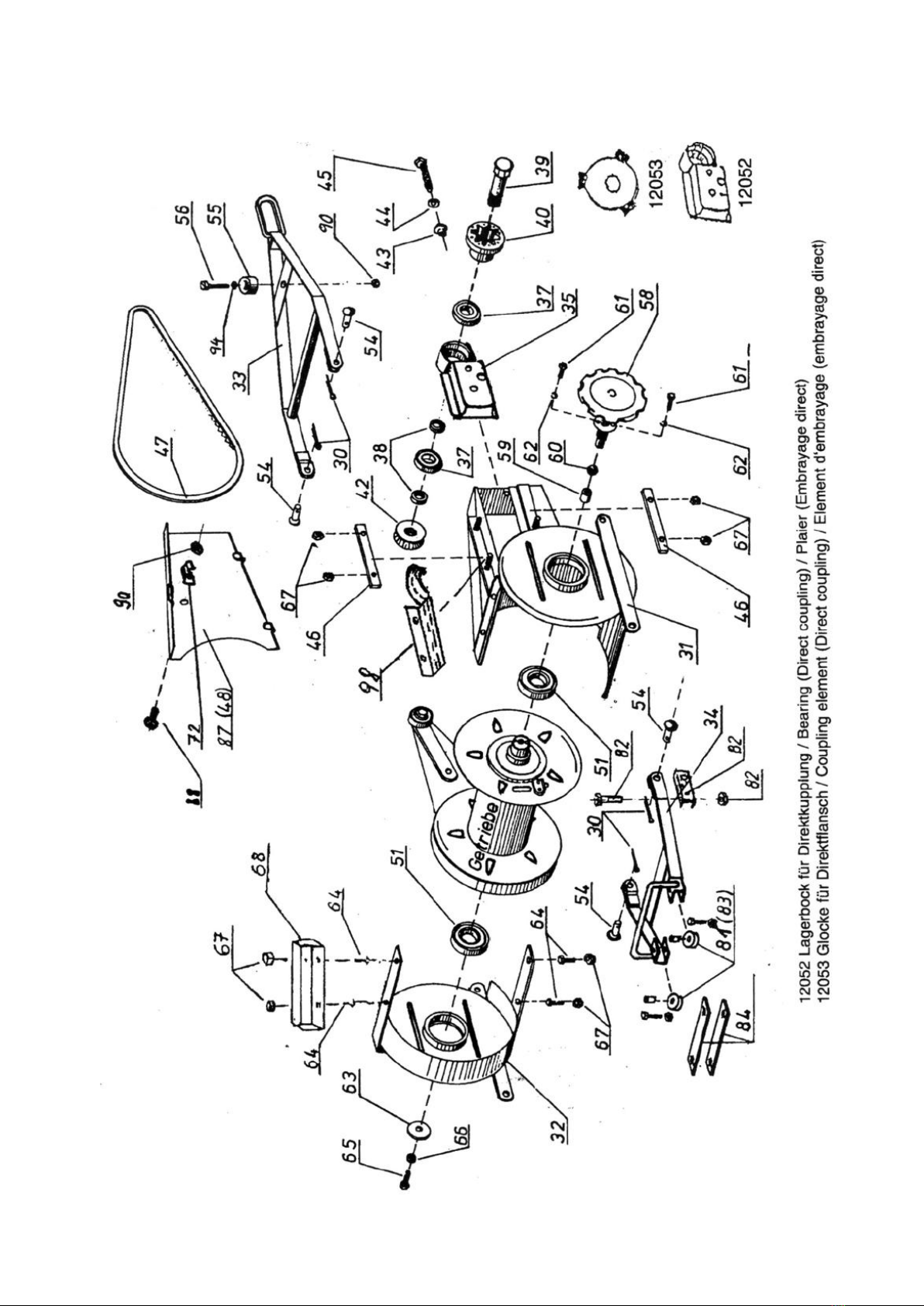

Multi KBF Seilwinde/Winch/Treuil
(Ohne automatischer Seilspulvorrichtung und ohne Abdeckung)
(Without automatic cable winding device and without sheeting)
(Sans dispositive automatique d´enroulement du câble et sans capot)
(Mit automatischer Seilspulvorrichtung)
(With automatic cable winding device)
(Avec dispositif automaique d´enroulement du câble)
Falls erforderlich, Abdeckung bei der Einkerbung abtrennen und entragen.
If need be, cutt he sheeting at groove level and debur.
Si nécessaire , couper le capot a l´encoche et ébavurer.

Ersatzteilliste fűr
KBF Seilwinde
Spare parts list
for KBF cable
Winch
Liste des pieces
de rechange
Nr
Bezeichnung
Anzah
l
Nr.
Name
Piec
es
No.
Désignation
Nombre
11501
Trommel
1
11501
Drum
1
11501
Tambour
1
11502
Hauptwelle mit
Kettenrad
1
11502
Main.shaft with
sprocket wheel
1
11502
Abre principal avec
rou denteé
1
11503
Planetenrad mit
Gegenschalter
1
11503
Epiciclic wheel
with dolly
1
11503
Roue planétair avec
contre-support
1
11504
Exzenter mit
Riemenscheibe
1
11504
Eccentric disc with
pulley
1
11504
Roue excentrique
avec poulié
1
11505
Stahl-Lamellen
18
11505
Steel clutch-disc
18
11505
Disque en acier
18
11506
Kunststoff-Lamellen
17
11506
Plastic clutch-disc
17
11506
Disque en plastique
17
11507
Kettenstűtzring
1
11507
Chain support ring
1
11507
Anneau support de la
chain
1
11508
Sperr-Rad
1
11508
Ratched
1
11508
Roue á cliquet
1
11509
Distanzstűck
1
11509
Distance piece
1
11509
Piece d´écartement
1
11510
Kunststofflager
1
11510
Plastic bearig
1
11510
Palier en plastique
1
11511
Kunststofflager
1
11511
Plastic bearig
1
11511
Palier en plastique
1
11512
Seilklemme
1
11512
Rope fastener
1
11512
Serre-cable
1
11513
Querstűck
1
11513
Horizontal piece
1
11513
Piece transversale
1
11514
Distanzbűchse
1
11514
Distance bushing
1
11514
Douille d´écartement
1
11515
Sperrbolzen
2
11515
Safety bolt
2
11515
Boulon de blocage
2
11516
Feder
2
11516
Spring
2
11516
Ressort
2
11517
Scheiben
2
11517
Small washer
2
11517
Petite rondelle
2
11518
Mitnehmerbolzen
1
11518
Driving pin
1
11518
Boulon
déntrainement
1
11519
Scheibe
2
11519
Washer
2
11519
Rondelle
2
11520
Spannhűlse
2
11520
Spanner
2
11520
Douille de serrage
2
11521
Kugellager
1
11521
Ball bearing
1
11521
Roulement a billes
1
11522
Kugellager
2
11522
Ball bearing
2
11522
Roulement a billes
2
11523
Kugellager
1
11523
Ball bearing
1
11523
Roulement a billes
1
11524
Seegerring
1
11524
Seeger ring
1
11524
Anneau de retenue
Seeger
1
11525
Seegerring
1
11525
Seeger ring
1
11525
Anneau de retenue
Seeger
1
11526
Seegerring
1
11526
Seeger ring
1
11526
Anneau de retenue
Seeger
1
11527
Duplexkette, 66 Glieder
1
11527
Duplex chain, 66
links
1
11527
Chain duplex 66
maillons
1
11528
Steckglied Duplex
1
11528
Joining link
1
11528
Maillon de ilasion
Duplex
1
11529
Senkkopfschraube
2
11529
Countersunk crew
2
11529
Boulon a tete fraisée
2
11530
Splint
6
11530
Splint pin
6
11530
Goupille fendue
6
11531
Gehäusehalfte
1
11531
Casing half
1
11531
Demi boltier
1
11532
Gehäusehalfte
1
11532
Casing half
1
11532
Demi boltier
1
11533
Zugteil
1
11533
Traction part
1
11533
Piéce de traction
1
11534
Ersatz durch 11585
1
11534
Replaced by 11585
1
11534
Remplasé par 11585
1
11535
Lagerbock
1
11535
Bearing stand
1
11535
Palier support
1
11536
Profilschiene
2
11536
Guide section
2
11536
Rail de guidage
2
11537
Kugellager
2
11537
Ball bearing
2
11537
Roulement a bitles
2
11538
Distanzring
2
11538
Distance ring
2
11538
Bague d´écartement
2
11539
Achse fűr Vorgelege
1
11539
Axe for reduction
gear
1
11539
Axe pour reducteur
de vitesse
1
11540
Kupplung
1
11540
Coupling
1
11540
Couplage
1
11541
Scheibe
1
11541
Washer
1
11541
Rondelle
1
11542
Riemenscheibe diam.
50 mm ø
1
11542
Pulley 2˝
1
11542
Poulie diam. 50 mm
1
11543
Gummibuchse
2
11543
Rubber pushing
2
11543
Douille caouchouc
2
11544
Beilagscheibe
1
11544
Washer
1
11544
Rondele de câlage
1
11545
Sechkantschraube
2
11545
Hexagonal bolt
2
11545
Vis á tete six pans
2
11546
Klemmleiste
2
11546
Hold fast rail
2
11546
Rail de serrage
2
11547
Keilriemen mit Noppen
1
11547
V-belt nopped
1
11547
Courpie trapézoidale
avec noppes
1
11548
Abdeckung
1
11548
Sheeting
1
11548
Chapeau
1
11549
Gewindebolzen
1
11549
Threaded bolt
1
11549
Boulon fileté
1
11550
Flűgelmutter
1
11550
Butterfly nut
1
11550
Ecrou á oreilles
1

11551
Kugellager
2
11551
Ball bearing
2
11551
Roulement á billes
2
11552
Seegerring
1
11552
Seeger ring
1
11552
Anneauit de ret
Seeger
1
11554
Bolzen
4
11554
Olt, semivirc. Nut
4
11554
Boulon
4
11555
Gummipuffer
1
11555
Rubber cushion
1
11555
Tampon caoutchouc
1
11556
Zylinderkopfschraube
1
11556
Cyl. Headed bolt
1
11556
Boulon á tete
cylindrique
1
11557
Sechkantmutter
2
11557
Hexagonal nut
2
11557
Ecrou de serrage
2
11558
Handrad
1
11558
Hand wheel
1
11558
Volant
1
11559
Kugelzapfen
1
11559
Ball pivot
1
11559
Pivot sphérique
1
11560
Kugel
1
11560
Ball
1
11560
Bille
1
11561
Sechkantschraube
2
11561
Hexagonal bolt
2
11561
Vis a tete six pans
2
11562
Sicherungsring
2
11562
Safety ring
2
11562
Circlip de sureté
2
11563
Beilagscheibe
1
11563
Washer
1
11563
Rondelle de câlage
1
11564
Sechkantschraube
4
11564
Hexagonal bolt
4
11564
Vis á tete hexagonale
4
11565
Sechkantschraube
1
11565
Hexagonal bolt
1
11565
Vis á tete hexagonale
1
11566
Sicherungsring
3
11566
Safety ring
3
11566
Circlip de sureté
3
11567
Klemm-Mutter
9
11567
Holdfast nut
9
11567
Ecrou de serage
9
11568
Handgriff
1
11568
Handle
1
11568
Poignée
1
11569
Riemenscheibe 65 mm
ø
1
11569
Pulley 2 nd speed
1
11569
Poulie 65 mm ø
1
11571
Duplex-Kette KPL
1
11571
Duplex chain
1
11571
Chain Duplex CPL
1
11572
Blattfeder
1
11572
Plate spring
1
11572
Resort á lame
1
11574
Mutter 67 A
1
11574
Nut 67 A
1
11574
Ecrou 67 A
1
11576
Univ. Schlüssel 17/13
1
11576
Univ. wrench 17/13
1
11576
Cié universelle 17/13
1
11578
Transportbűgel
1
11578
Transportation grip
1
11578
Anneau de transport
1
11579
Kupplung-Lamellen
Bronze
19
11579
Clutch disc, bronce
19
11579
Disque d´embrayage,
bronze
19
11581
Ersetz durch 12520
1
11581
Replaced by 11520
1
11581
Remplasé par 12520
1
11582
Befestigungsklappe
1
11582
Attachnebt flap
1
11582
Volet de fixation
1
11583
Ersetz durch
12520+12521
2
11583
Replaced by
12520+12521
2
11583
Remplasé par 12520
+ 12521
2
11584
Flacheisenpaar z.
Seilfűhrung
1
11584
Pair flat. Iron
(f.cable guid.)
1
11584
Paire de fers plats
(pour guidage de
cable)
1
11585
Rahmen mit
Seilfűhrung u. Bűgel
1
11585
Frame with cable
guid.. dev. a grip
1
11585
Cadre avec guidage
de cable et anneau
1
11587
Abdeckung
1
11587
Cover sheet
1
11587
Couverle de
protection
1
11588
Schraube
1
11588
Bolt
1
11588
Vis de fixation
1
11589
Ersetz durch 11572
1
11589
Replaced by 11572
1
11589
Remplasé par 11572
1
11590
Sicherungsmutter
1
11590
Safety nut
1
11590
Ecrou de sureté
1
11598
Klemmleiste mit
Abdeckung
1
11598
Hold fast with
sheeting
1
11598
Rail de serrage avec
capot
1

Multi KBF Seilwinde/Winch/Treuil

Getriebe mit trommel
Gear with drum
Mécanisme d´engrenage

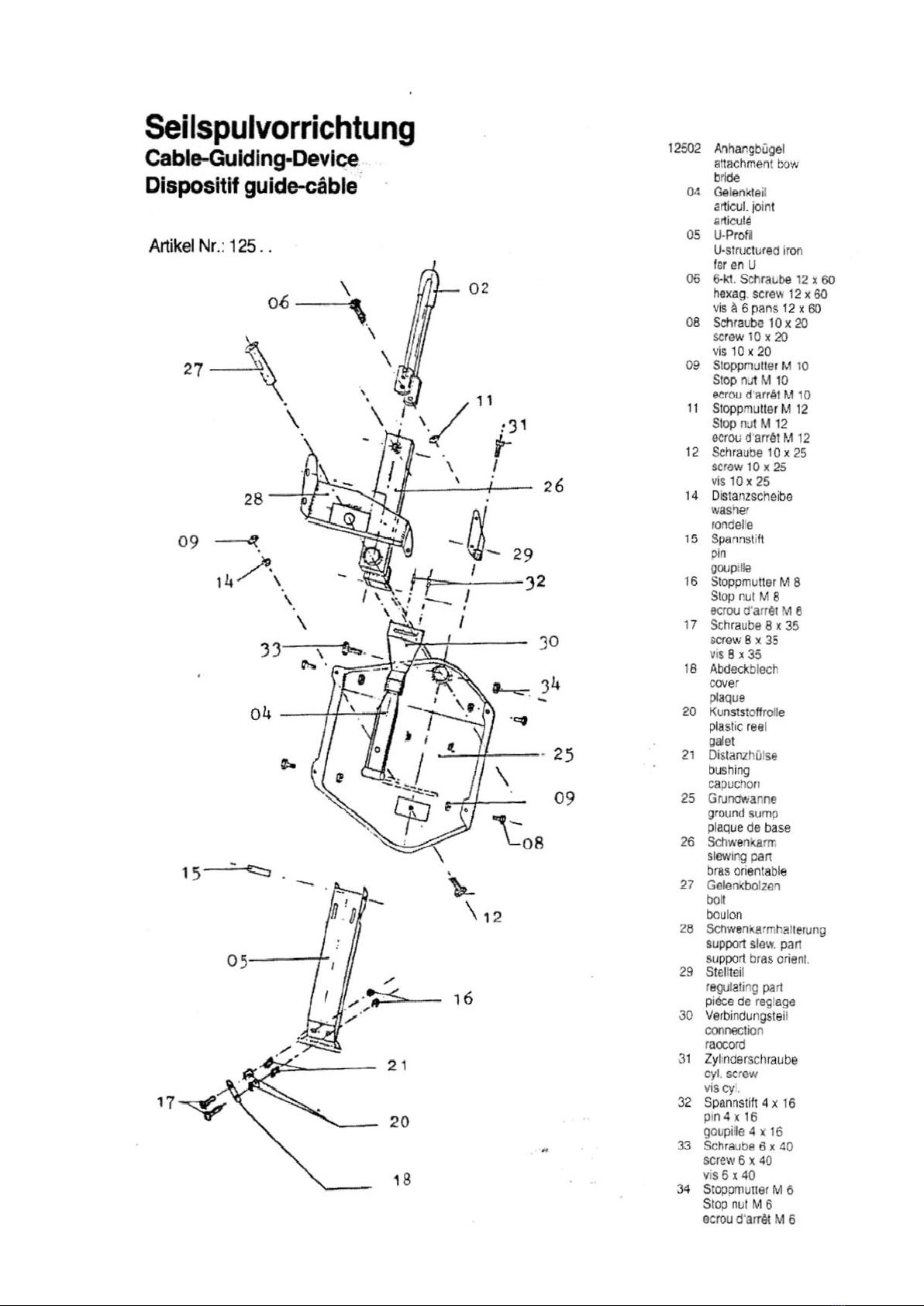

Funktion der automatischen Seilspulvorrichtung
Durch die beweglichen Befestigungsteile (vorne Fűhrungsrolle – hinten Anhängebűgel) und unter
Ausnűtzung der Zugkraft wird durch den automatischen Vorschub der Seiltrommel das Seil im
optimalen Einlaufwinkel gesteuert. Dadurch kann ein gleichmäßiges Seilaufspulen erfolgen.
Die funktion der automatischen Seilspulvorrichtung ist nur mit anhängender Last gegeben.
Bitte zu beachten, dass die Winde im Arbeiseinsatz am Boden direkt oder knapp darűber
schwebend waagrecht gehalten wird.
Funktion der automatischen Seilspulvorrichtung
By means of the movable attachment parts (guiding pulley in front –attachment grip at the back)
and by using the tractive force the cable is guided with an optimal pulling angle due to the
automatic advance of the cable drum. This enables a regular cable winding.
The function of the automatic cable guiding device is only ensured with attached load.
Make sure that in operation the winch is held horizontally directly onj the ground or just above it.
Fonction du dispositiff automatique de guidage du cable
Grâce aux éléments de fixation mobiles (poulie de guidage a lávant –poignée de fixation á l´arriere)
et a l´utilisation de la force de traction, lecâble est guidé avec un angle de traction optimal par suite
de l´avance automatique du tambour de câble. Ceci permet un enroulement régulier du cable.
La function du dispositif automatique de guidage du cable n´est assurée qu´avec charge attachée.
Veuillez vous assurer quén fonctionnement le treuil est tenu horizontalement directment sor le sol
ou au-desus de celui-ci.

MONTAGEANLEITUNG
1. Schiene und Kette von Motorsäge abmontieren, Kettenraddeckel und Kettenfűhrungsbleche
entfernen.
2. Ölschraube an der Motorsäge zudrehen (kettenöl jedoch im Öltank belassen, damit Ölpumpe
nicht trockenläuft).
3. Schwertspannzapfen an der Motorsäge auf Mittelstellung bringen.
4. Abdeckblech von der Winde abnehmen.
5. Motor an die Winde stecken und Kupplungsseite ineinander fűhren. Verschiedene
Motorsägenmotore können nur unter Verwendung eines dafűr passenden Anbausatzes montiert
werden. Bei Direktflansch und den meisten Anbausätzen ist zu beachten, dass die Anbauglocke
an der drei Befestigungspunkten mit einem Dichtungsmaterial (Loctite) abzusichern ist.
6. Mit Steckschlűssel die 2 Selbstsicherungsmuttern ansetzen und festziehen.
7. Keilriemen auf richtige Spannung kontrollieren. Abdeckung aufsetzen.
8. Bitte zu beachten, daß sich die Kupplungsglocke bei STANDLAUF nicht mitdreht. Ein exakter
Anbau Winde/Motorsägenmotor ist daher sehr wichtig!
1. Take off bar and chain of the power saw, remowe sprocket-wheel-cover and chain-guidance-
sheeting.
2. Turn in oil-screw of the power saw (have however chain-oil in the tank to avoid dry-p of the oil
pump).
3. Place sword-tension-pin into central position (half-way).
4. Take off the sheeting from the winch.
5. Attach engine with adapter to the winch and join the coupling parts. Various chain saw motors
can only be mounted by using the corresponding adapting set. With a direct flange and most of
the adapting sets, make sure that the mounting bell is locked at the three fastening screws with a
sealing material (Loctite).
6. Apply the two safety-nuts with a socket-wrench and tighten them.
7. Check the correct tension of the V-belt. Attach the sheeting.
8. make sure that the coupling element does not rotate during static test. Be sure thus that winch
and chain saw motor are correctly assembled!
1. Retirer bare et chine de la tronconneuse ôter le couvercle de la roué dentée et les tôles de
protection du guidage-chaine.
2. Fermer la vis á huile sur la tronconneuse. (Laisser toutefois l´huile de châine dans le reservoir a
hile de maniere a ce que la pompe a huile ne tourney pas a sec.)
3. Mettre le pinion de tension de la lame sur la position moyenne.
4. Retirer la tôle de recouvrement du treuil.
5. Attacher le moteurs de tronconneuse ne peuvent etremontés qu´en utilisant le jeur de montage
correspondant. Avec bride directe et avec la plupart des jeux d´adaption, il faut veiller a ce que
la cloche de montage soit bloquée aux trios vis de fixation avec une matiere de scellement
(Loctite).
6. Mettre et serres les 2 ecrous de sureté avec une clé a pipe.
7. Controler la tension correcte de la courroie trapézoidale. Fixer la tôle de recouvrement.
8. Lorsque le moteur de la tronconneuse est monte sur la treuil, veiller a ce que l´element
d´embrayage ne tourney pas lors de l´esai au point fixe. Veiller donc a avoir un assemblage
correct treuil/moteur de tronconneuse!

ANTRIEBSMOTORE FŰR MULTI-KBF-SEILWINDE
DRIVING MOTORS FOR MULTI-KBF WINCH
MOTEURS D´ENTRAINEMENT POUR LE TREUIL MULTI-KBF
Als Antrieb kőnnen Motorsägenmotore mit der einer Motorleistung von mindestens 3 kW (4,5 PS)
und hőchstens 5,2 kW (7,2 PS) verwendet werden. Drehzahl des Motors: 9600 U/min.,
Drehmoment n = 5,173 Nm.
Chainsaw motors with minimum motor power of 3kW (4,5 HP) and a maximum power of 5,2 kW
(7,2 HP) can be used as a drive. Motor speed: 9600 rpm, torque n = 5,173 Nm.
Pour lëntrainement, on peut utiliser des moteurs de tronconneuses avec une puissance de moteur
d´au moins 3 kW (4,5 CV) et d´au plus 5,2 kW (7,2 CV). Vitesse du moteur: 9600 tr/min, couple n
= 5,173 Nm.
AUFSTELLUNG DER ANBAUSÄTZE FŰR ANTRIEBSMOTORE BEI BEDARF BITTE
ANFORDERN!
LIST OF ADAPTER SETS FOR DIFFERENT POWER DRIVING MOTORS. REQUEST IF
NEED BE!
ETAT DETAILLE DES ADAPTEURS POUR FORCE MOTRICE. DEMANDER AU
BESOIN!
