SVERO 16 User manual

SVERO Pulling Winch -16
0.8 – 3.2 tonnes
User instructions
SVERO LIFTING AB, Alfavägen 4, 556 52 Jönköping, Sweden
Tel.: [phone], Fax: [phone]
www.svero.com, E-mail: [e-mail]

2
SVERO Pulling Winch -16
is manually controlled and designed for lifting, pulling and fixing loads.
Read through these user instructions before using the pulling winch. Improper operation may lead
to hazardous situations!
Safety rules
•Check that screws are tightened.
•Make sure the load hook is undamaged and that the hook latch works.
•First test the function without load.
•Make sure the cable is clean and undamaged. It must not be twisted or kinked.
•The cable must always be fed into the winch from the right direction - see photo page 3.
•The cable must always run straight from the load into the winch without contact with sharp
edges.
•The cable must not jam against a foreign body.
•Anchor the winch to a sufficiently stable fixing point (with eye, shackle etc.)
•Only operate one lever at a time.
•Never attempt to release the cable when under load.
•Never extend the winch with your own levers, pipes etc.
•Do not overload. If the shear pin should go, replace with a new original shear pin.
•Wipe soil and dirt from the cable before inserting it in the winch.
•Do not stand on the load or go so close as to be at risk of injury.
•Protect the winch from impact and blows. The housing is made of light metal.
•Never use the cable as a sling – use the correct straps.
•Never leave the work site with a load suspended.
Technical data
Model 1613 1615 1617
Max. load tonnes 0.8 1.6 3.2
Force on pipe handle at max. load daN (kp) 29 42 45
Cable diameter mm 8.3 11 16
Cable length, standard m 20 20 20
Feed length mm >52 >55 >28
Weight excl. cable kg 611 22
Dimensions (LxWxH*) mm 428x65x260 545x97x260 660x116x320
*Incl. levers but excl. pipe handle
Function
Moving the forward lever Aforwards and backwards advances the cable forwards through the
winch. See figure, page 3. The backward lever Breverses the cable. Double jaws in special steel
ensure that the cable does not accidentally slip out of the winch. In case of overloading, a shear
pin in the forward lever will break and must be replaced with a new pin before work can proceed.
Unloaded cables can be easily drawn through the winch with neutral lever C.
Anchoring
The winch must be fixed to a sufficiently stable anchorage (with eye, shackle etc.). Pass the fixing
bolt through the fixing between the lugs on the housing by twisting the bolt so that its first flange
opening slides past the obstruction. Then turn the bolt a half turn in any direction and slide the bolt
another snap. Finally give the bolt a half turn to secure it. Release is performed in the same way,
but in reverse order.

3
Operation
Pull or push (quite hard) neutral lever Cforwards until a clear click is heard. The jaws are now
open and the pointed end of the cable end can be introduced into the feed hole. The cable
must protrude at the front above the anchoring bolt (see figure.). Once pulled through, tighten the
cable somewhat by hand and insert the load hook in the load. Make sure that the hook latch
prevents accidental unhooking. Push lever C back.
To pull or lift the load, pull the forward lever Aalternately backwards and forwards. Use the
provided pipe handle D. If neither lever Anor Bare worked, the load will be maintained in its
position by the jaw system.
To lower the load, use backward lever Bin similar fashion, moving pipe handle Dto this lever.
When work is finished and the cable is free of load, pull/push lever Cforwards to open the jaws
and pull out the cable. Push lever Cback so the jaws close again and their springs are relieved of
load. Wipe down the cable and coil up without kinking on the storage ring.

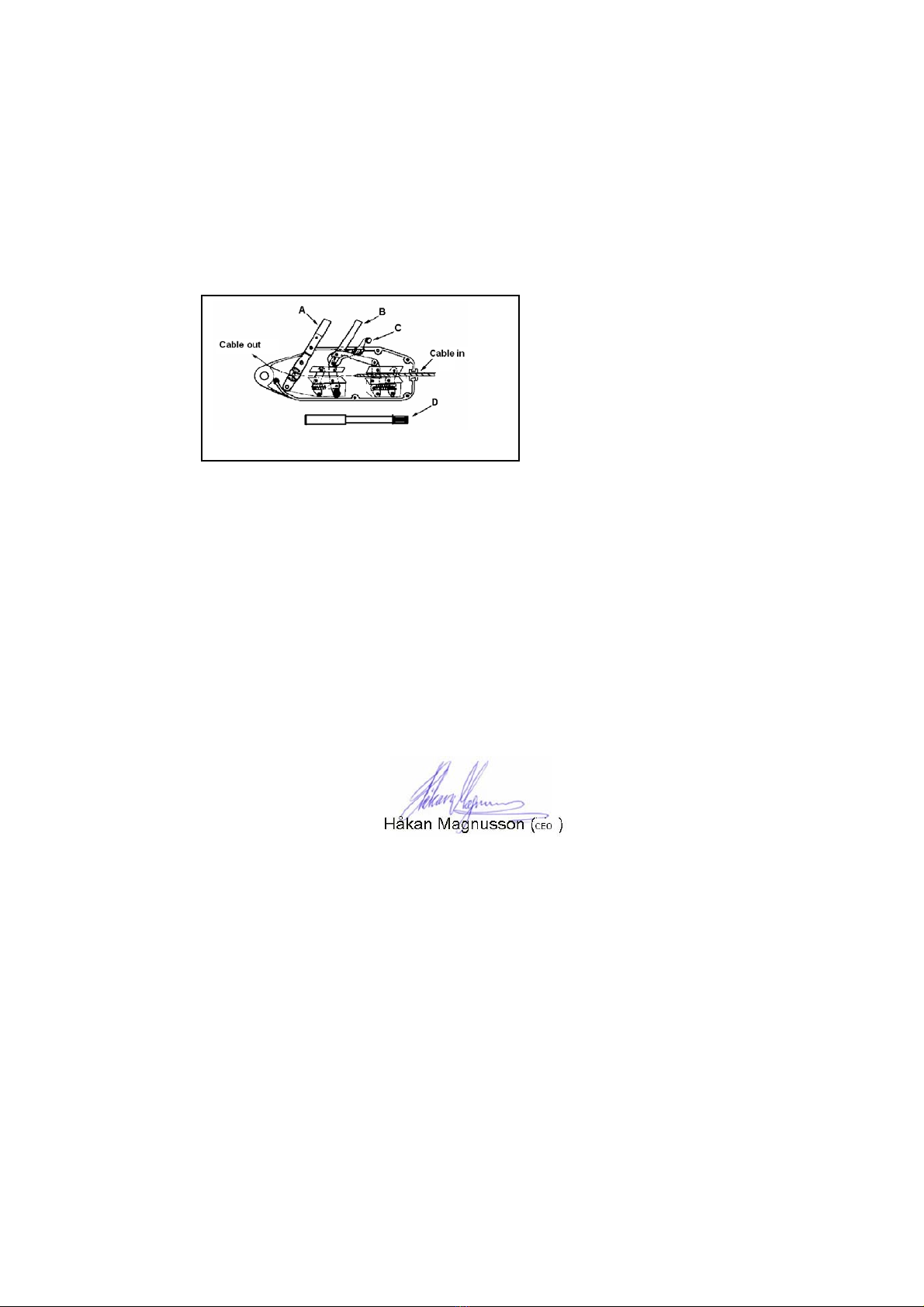

A Forward lever
BBackward lever
CNeutral lever
DPipe handle
Care and maintenance
•If the winch is used so that soil, clay or sand enters the winch, it must be flushed through with
clean water and dismantled for cleaning. On re-assembly, grease the moving parts with calcium
soap grease.
•If the cable diameter reduces by 10% it must be replaced. Use only SVERO original cable.
•Replace damaged parts.
•After repair test at 125% of maximum load. The test distance must be at least 500 mm.
•Maintenance and thorough inspection must be carried out every six months.
Repairs
The pulling winch must not be modified. Repairs must be carried out by specialists. Damaged parts
must only be replaced with original SVERO spare parts. Order them through your dealer.
DECLARATION OF CONFORMITY
SVERO LIFTING AB
Alfavägen 4, 556 52 Jönköping, Sweden
hereby declares that SVERO Pulling Winch -16 as described above has been manufactured in
conformity with EC Machinery Directive 98/37/EG and amendments.
NB 2009-03-08

4
SVERO Vajerdragblock -16
0,8 – 3,2 ton
Bruksanvisning
SVERO LIFTING AB, Alfavägen 4, 556 52 Jönköping
Telefon: [phone], telefax: 036-31 65 79
www.svero.com, E-post: [email protected]

5
SVERO Vajerdragblock -16
är handmanövrerat och avsett för lyft, dragning och fastspänning av laster.
Läs igenom denna bruksanvisning innan vajerdragblocket tas i bruk. Felaktig användning kan
innebära fara!
Säkerhetsanvisningar!
•Kontrollera att skruvarna är åtdragna.
•Se till att lastkroken är oskadad och att krokspärren fungerar.
•Prova funktionen först utan last.
•Se till att vajern är ren och oskadad. Den får inte heller vara vriden eller ha kinkar.
•Vajern måste alltid matas in i blocket från rätt håll – se bild sidan 3.
•Vajern skall alltid löpa rakt från lasten och in i blocket utan kontakt med skarpa kanter.
•Vajern får inte komma i kläm mot främmande föremål.
•Förankra blocket i tillräckligt stabil infästningspunkt (med ögla, schackel e. dyl.)
•Manövrera endast en spak i sänder.
•Försök aldrig att frikoppla när vajern är belastad.
•Förläng aldrig med främmande spak, rör e. dyl.
•Överbelasta inte. Om brytpinnen ändå skulle gå av, byt mot ny originalbrytpinne.
•Torka av jord och smuts från vajern innan den sticks in i blocket.
•Stå inte på lasten eller så nära att det finns risk för skador.
•Akta blocket för slag och stötar. Huset är av lättmetall.
•Använd aldrig vajern som sling – använd korrekta stroppar.
•Lämna aldrig arbetsplatsen med hängande last.
Tekniska data
Modell 1613 1615 1617
Maxlast ton 0,8 1,6 3,2
Kraft på rörhandtaget vid max last daN (kp) 29 42 45
Vajerdiameter mm 8,3 11 16
Vajerlängd, standard m 20 20 20
Matningssträcka mm >52 >55 >28
Vikt exkl. vajer kg 611 22
Dimensioner (LxBxH*) mm 428x65x260 545x97x260 660x116x320
*Inkl. spakarna men exkl. rörhandtaget
Funktion
Genom en fram- och återgående rörelse med frammatningsspaken Amatas vajern framåt genom
blocket. Se figur sid 3. Med returspaken Breverseras vajern. Dubbla klämbackar av specialstål
ser till att vajern inte oavsiktligt glider ut ur blocket. Vid överbelastning går en brytpinne i
frammatningsspaken av och måste bytas mot ny innan man kan arbeta vidare. Obelastad vajer
kan enkelt dras igenom blocket med frikopplings-spaken C.
Förankring
Blocket skall fästas i ett tillräckligt stabilt förankringsfäste (med ögla, schackel e.dyl.). Fästbulten
träs igenom fästet mellan husets öron varvid man vrider bulten så att dess första flänsöppning
skjuts förbi spärringen. Därefter vrider man bulten ett halvt varv åt valfritt håll och bulten skjuts
igenom ett snäpp till. Vrid sedan bulten ett halvt varv till och den är säkrad. Lossning sker på
samma sätt i omvänd ordning.
Manövrering
Dra eller tryck (ganska kraftigt) frikopplingsspaken Cframåt så att det hörs ett tydligt klick.
Klämbackarna är nu öppna och man för in den spetsade vajeränden i inmatningshålet. Vajern

6
skall komma ut framtill ovanför förankringsbulten (se figuren). Den genomdragna vajern stramas
upp lagom mycket för hand sedan lastkroken krokats i lasten. Se till att krokspärren hindrar
oavsiktlig avkrokning. Tryck tillbaka spaken C.
För att dra eller lyfta lasten dras frammatningsspaken Aväxelvis fram och åter. Använd tillhörande
rörhandtag D. Om man inte påverkar någon av spakarna Aeller Bhålls lasten kvar av
klämbacksystemet.
För att fira lasten manövreras på motsvarande sätt returspaken Bsedan rörhandtaget D flyttats till
denna spak.
Efter arbetets slut och när vajern är obelastad dras/trycks spaken Cframåt så att klämbackarna
öppnas och vajern dras ut. Tryck tillbaka spaken Cså att klämbackarna slår ihop och deras fjädrar
blir avlastade. Torka av vajern och linda upp den utan kinkar på förvaringsringen.

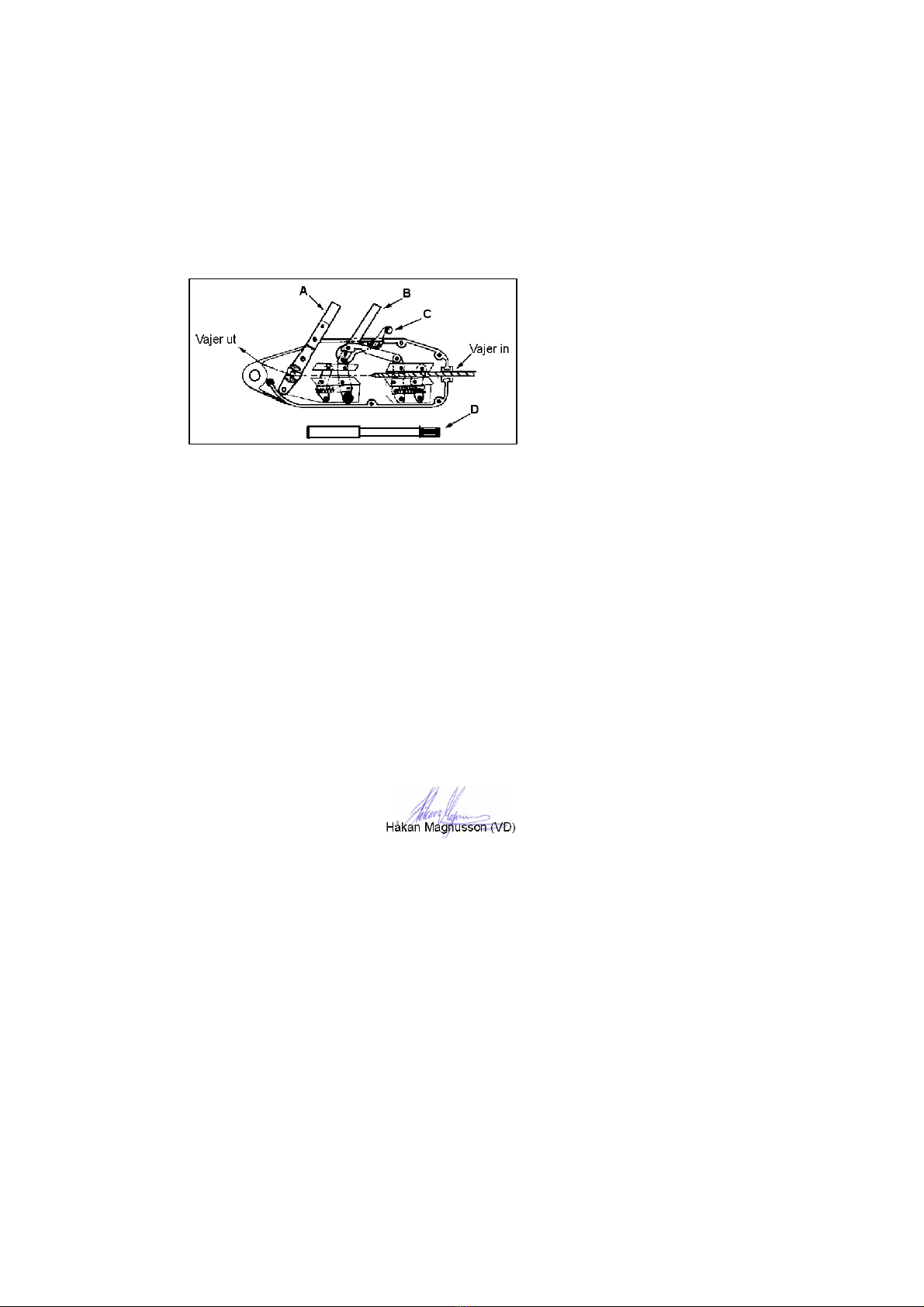

A Frammatningsspak
BReturspak
CFrikopplingsspak
DRörhandtag
Skötsel och underhåll
•Om blocket använts så att jord, lera eller sand trängt in i blocket måste det spolas igenom med
färskvatten och demonteras för rengöring. Vid återmontering infettas de rörliga delarna med
kalciumförtvålat fett.
•När vajerns diameter någonstans minskat med10% måste den bytas. Använd endast SVERO
orIginalvajer.
•Byt ut skadade delar.
•Efter reparation prova med 125% av maxlasten. Provningssträckan skall vara minst 500 mm.
•Underhåll med noggrann kontroll skall utföras 2 gånger per år.
Reparationer
Vajerdragblocket får inte byggas om. Reparationer skall utföras av fackman. Byt ut skadade delar
endast mot Svero original reservdelar. Beställ genom återförsäljaren.
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
SVERO LIFTING AB
Alfavägen 4, 556 52 Jönköping
försäkrar härmed att SVERO Vajerdragblock -16 enligt ovan är tillverkad i överensstämmelse med
EG:s maskindirektiv 98/37EG med senare ändringar.
NB 2009-03-08

7

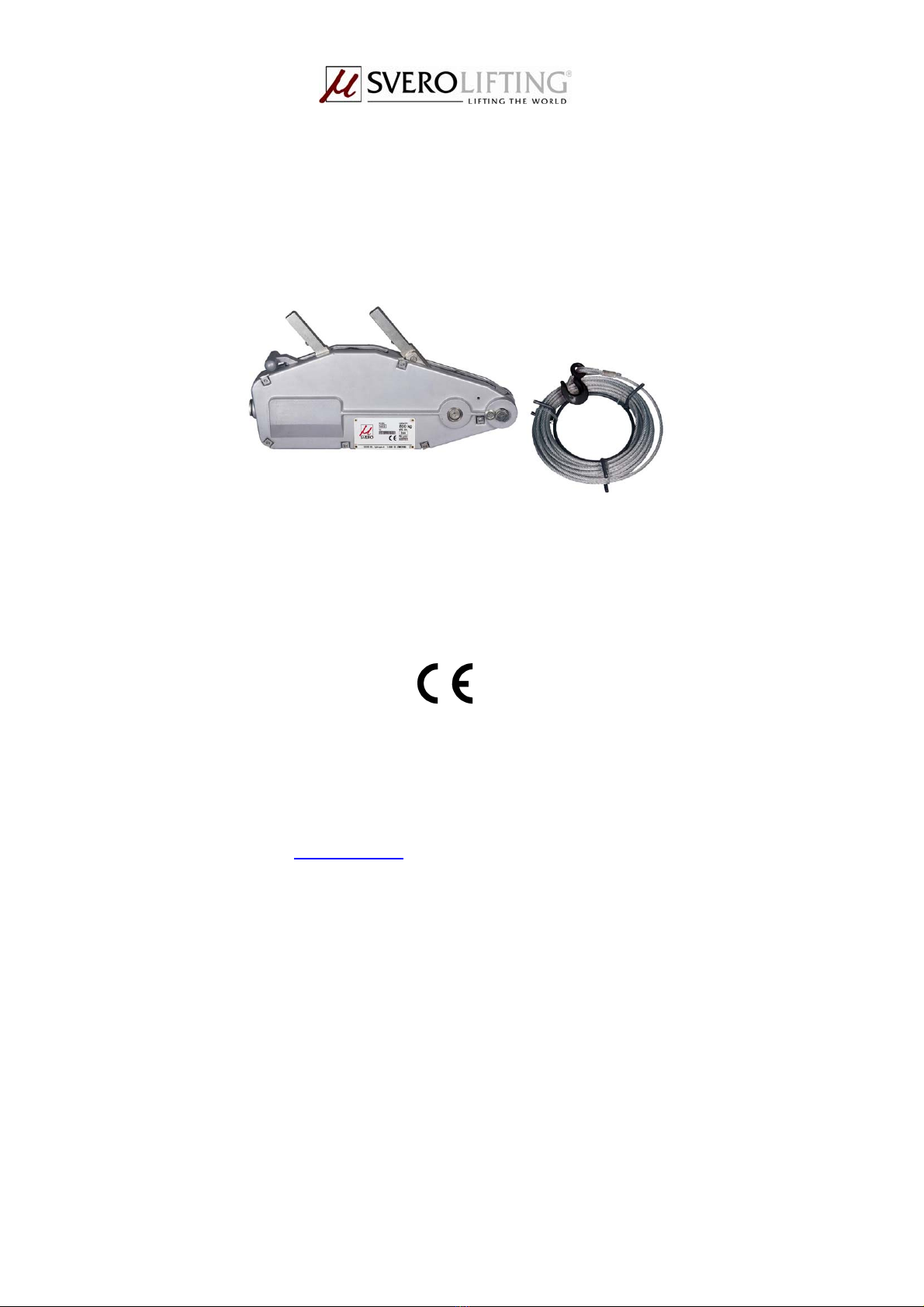

SVERO vaiertrekktalje – 16
0,8–3,2 tonn
Bruksanvisning
SVERO LIFTING AB, Alfavägen 4, 556 52 Jönköping
Telefon: [phone], telefaks: 036-31 65 79
www.svero.com, E-post: [email protected]

8
SVERO vaiertrekktalje – 16
manøvreres for hånd og er utformet for løft, trekk og fastspenning av last.
Les gjennom denne bruksanvisningen før du begynner å bruke vaiertrekktaljen. Feil bruk kan være
farlig!
Sikkerhetsanvisninger
•Kontroller at skruene er trukket godt til.
•Sørg for at lastekroken er uskadet og at kroksperren fungerer.
•Prøvekjør først uten last.
•Sjekk at vaieren er ren og uskadet. Den må heller ikke være vridd eller ha knekk.
•Vaieren må alltid mates inn i taljen fra rett side – se bilde side 3.
•Vaieren skal alltid løpe rett fra lasten og inn i taljen uten å komme i kontakt med skarpe kanter.
•Vaieren må ikke komme i klem mot fremmedlegemer.
•Forankre taljen på et stabilt festepunkt (med forankringsring, sjakkel eller liknende).
•Manøvrer bare en spake om gangen.
•Prøv aldri å frikoble når det er belastning på vaieren.
•Forleng aldri med uoriginale spaker, rør eller lignende.
•Overbelast ikke. Hvis brytepinnen likevel skulle gå av, må du bytte med ny originalbrytepinne.
•Tørk av jord og smuss fra vaieren før du fører den inn i taljen.
•Stå ikke på lasten, eller så nært lasten at du risikerer å skade deg.
•Pass på at taljen ikke utsettes for slag og støt. Huset er av lettmetall.
•Bruk aldri vaieren som slynge – benytt stropper.
•Forlat aldri arbeidsplassen med hengende last.
Tekniske data
Modell 1613 1615 1617
Makslast tonn 0,8 1,6 3,2
Kraft på rørhåndtaket med maks last daN (kp) 29 42 45
Vaierdiameter mm 8,3 11 16
Vaierlengde, standard m 20 20 20
Matelengde mm >52 >55 >28
Vekt uten vaier kg 611 22
Mål (LxBxH*) mm 428x65x260 545x97x260 660x116x320
*Inkl. spakene, men uten rørhåndtak
Funksjon
Gjennom en frem- og tilbakebevegelse med fremmatingsspake Amates vaieren fremover i taljen.
Se figur side 3. Med returspake Breverseres vaieren. Doble klembakker av spesialstål sørger for
at vaieren ikke glir ut av taljen ved en feil. Ved overbelastning går en brytepinne i
fremmatingsspaken av og må byttes mot ny før du kan arbeide videre. Ubelastet vaier kan lett
dras gjennom taljen med frikoblingsspake C.
Forankring
Taljen må festes i en tilstrekkelig stabil festeanordning (forankringsring, sjakkel eller liknende).
Festebolten tres gjennom festet mellom husets ører, og deretter vris bolten slik at den første
flensåpningen skyves forbi sperringen. Deretter vris bolten en halv omgang i valgfri retning slik at
bolten skyves gjennom et stykke til. Vri deretter bolten en halv omgang til for å sikre den
fullstendig. Du løsner bolten på samme måte, men i omvendt rekkefølge.
Styring
Trekk eller trykk (ganske kraftig) frikoblingsspake Cfremover slik at du hører et tydelig klikk.
Klembakkene er nå åpne slik at den spisse vaierenden kan føres inn i innmatingshullet. Vaieren

9
skal komme ut fremme, ovenfor forankringsbolten (se figuren). Den gjennomdradde vaieren
strammes passelig til for hånd etter at lastekroken er festet på lasten. Sørg for at kroksperren
hindrer utilsiktet avkroking. Trykk tilbake spake C.
For å trekke eller løfte lasten trekkes fremmatingsspake Avekselvis frem og tilbake. Bruk
tilhørende rørhåndtak D. Hvis man ikke rører spakene Aeller B, holdes lasten på plass av
klembakkesystemet.
For å fire lasten manøvreres på motsatt måte med returspake Better at rørhåndtak D er flyttet til
denne spaken.
Etter arbeidets slutt og når vaieren ikke er belastet, trekkes/trykkes spake Cfremover slik at
klembakkene åpnes og vaieren dras ut. Trykk tilbake spake Cslik at klembakkene slås sammen
og fjærene avlastes. Tørk av vaieren og vikle den opp på oppbevaringsringen uten at den vris eller
bendes.
A Fremmatingsspake
BReturspake
CFrikoblingsspake
DRørhåndtak
Bruk og vedlikehold
•Hvis taljen er brukt slik at jord, leire eller sand har kommet inn i taljen, må taljen spyles med
ferskvann og demonteres for rengjøring. Når den skal monteres igjen, må de bevegelige delene
gjeninnfettes med kalsiumforsåpet fett.
•Hvis vaierens diameter er redusert med10 % noe sted, må den byttes ut. Bruk bare SVERO
originalvaier.
•Bytt ut skadede deler.
•Etter reparasjonen kjøres en prøve med 125 % av makslast. Prøvestrekket skal være minst 500
mm.
•Vedlikehold med nøye kontroll skal utføres to ganger per år.
Reparasjoner
Vaiertrekktaljen må ikke bygges om. Reparasjoner skal utføres av fagperson. Skift ut skadede
deler med originaldeler fra SVERO. Bestill gjennom forhandleren.
OVERENSSTEMMELSESGARANTI
SVERO LIFTING AB
Alfavägen 4, 556 52 Jönköping
garanterer herved at SVERO vaiertrekktalje -16 er produsert i overensstemmelse med EUs
maskindirektiv 98/37/EC med etterfølgende endringer.
NB 2009-03-08

10
SVERO-vaijerinvetopylpyrä -16
0,8 – 3,2 tonnia
Käyttöohje
SVERO LIFTING AB, Alfavägen 4, 556 52 Jönköping
Puhelin: 036-31 65 70, faksi: 036-31 65 79
www.svero.com, sähköposti: [email protected]

11
SVERO-vaijerinvetopylpyrä -16
on käsikäyttöinen ja tarkoitettu kuormien nostamiseen, vetämiseen ja kiinnikiristämiseen.
Lue tämä käyttöohje ennen kuin otat vaijerinvetopylpyrän käyttöön. Virheellinen käyttö voi
aiheuttaa vaaroja!
Turvaohjeita!
•Tarkista, että ruuvit on kiristetty kiinni.
•Varmista, että kuormakoukku on vahingoittumaton ja että koukkulukko toimii.
•Kokeile sen toimivuutta ensin ilman kuormaa
•Varmista, että vaijeri on puhdas ja vahingoittumaton. Se ei myöskään saa olla vahingoittunut
eikä sykkyrällä.
•Vaijeri on aina syötettävä pylpyrään oikealta suunnalta – ks. kuvaa sivulla 3.
•Vaijerin on aina kuljettava suoraan kuormasta pylpyrään koskettamatta teräviä reunoja.
•Vaijeri ei saa puristua asiattomia esineitä vasten.
•Ankkuroi pylpyrä riittävän vakaaseen kiinnityskohtaan (silmukalla, sakkelilla tms.)
•Käytä vain yhtä vipua kerrallaan.
•Älä koskaan yritä kytkeä vapaalle kun vaijeri on kuormitettu.
•Älä koskaan pidennä vipua vierailla lisäosilla, putkilla tms.
•Älä ylikuormita. Jos vääntöpuikko kuitenkin menee poikki, vaihda uuteen vääntöpuikkoon.
•Pyyhi multa ja lika pois vaijerista ennen kuin se pistetään pylpyrään.
•Älä seiso kuorman päällä äläkä vaarallisen lähellä sitä.
•Varjele pylpyrää iskuilta ja kolhuilta. Kotelo on kevytmetallia.
•Älä käytä vaijeria silmukkana – käytä erillisiä, oikeita kiinnityssilmukoita.
•Älä koskaan jätä kuormaa riippumaan kun poistut työpaikalta.
Tekniset tiedot
Malli 1613 1615 1617
Maksimikuorma tonnia 0,8 1,6 3,2
Putkikädensijan voima
enimmäiskuormalla daN (kp) 29 42 45
Vaijerin halkaisija mm 8,3 11 16
Vaijerin pituus, standardi m 20 20 20
Syöttömatka mm >52 >55 >28
Paino ilman vaijeria kg 611 22
Mitat (P x L x K*) mm 428x65x260 545x97x260 660x116x320
*Sisältää vivut mutta ei putkikädensijaa
Toiminta
Liikuttamalla eteensyöttövipua Aedestakaisin vaijeri syötetään eteenpäin pylpyrän läpi. Katso
kuvaa sivulla 3. Palautusvivulla Bvaijeri käännetään päinvastaiseen suuntaan. Erikoisteräksiset
kaksinkertaiset puristusosat varmistavat että vaijeri ei vahingossa liu’u ulos pylpyrästä.
Ylikuormituksen yhteydessä eteensyöttövivun vääntöpuikko katkeaa ja on vaihdettava uuteen
ennen kuin työskentelyä voi jatkaa. Kuormittamaton vaijeri voidaan yksinkertaisesti vetää pylpyrän
läpi vapautusvivulla C.
Ankkurointi
Pylpyrä on kiinnitettävä riittävän vakaaseen ankkurointikohtaan (silmukalla, sakkelilla tms.)
Kiinnityspultti pujotetaan läpi kotelon korvien välistä, jolloin pulttia väännetään niin että sen
ensimmäinen laippa-aukko työntyy ohi lukkorenkaan. Tämän jälkeen pulttia käännetään puoli
kierrosta haluttuun suuntaan ja pulttia työnnetään läpi vielä hitusen verran. Kierrä sitten pulttia
vielä puoli kierrosta niin se on varmasti kiinni. Irrottaminen tapahtuu samalla tavalla
päinvastaisessa järjestyksessä.

12
Ohjaus
Vedä tai paina (melko voimakkaasti) vapautusvipua Ceteenpäin niin että kuuluu selvä napsahdus.
Kiristysosat ovat nyt auki ja terävä vaijerin pää viedään syöttöreikään. Vaijerin
on tultava ulos etupuolelta ankkurointipultin yläpuolelta (katso kuvaa). Läpi vedettyä vaijeria
kiristetään sopivasti kädellä sen jälkeen kun kuormakoukku on asennettu kuormaan. Varmista että
koukun lukko estää vahingossa irtoamisen. Vedä vipu Ctakaisin.
Vedä tai nosta kuormaa vetämällä eteensyöttövipua Aedestakaisin. Käytä mukana seuraavaa
putkikädensijaa D. Jos kumpaakaan vivuista Aja Bei käytetä, kiristysosajärjestelmä pitää
kuorman paikallaan.
Kuormaa lasketaan vastaavalla tavalla palautusvivusta Bkun putkikädensija Don siirretty tälle
vivulle.
Kun työ on lopussa ja vaijeri vapautettu kuormituksesta, vipua Cvedetään/työnnetään eteenpäin
niin että kiristysosat aukeavat ja vaijeri vedetään ulos. Paina vipu Ctakaisin niin että kiristysosat
lyövät yhteen ja niiden jouset vapautuvat. Pyyhi vaijeri puhtaaksi ja kierrä se säilytysrenkaalle niin
että se ei mene sykkyrälle.

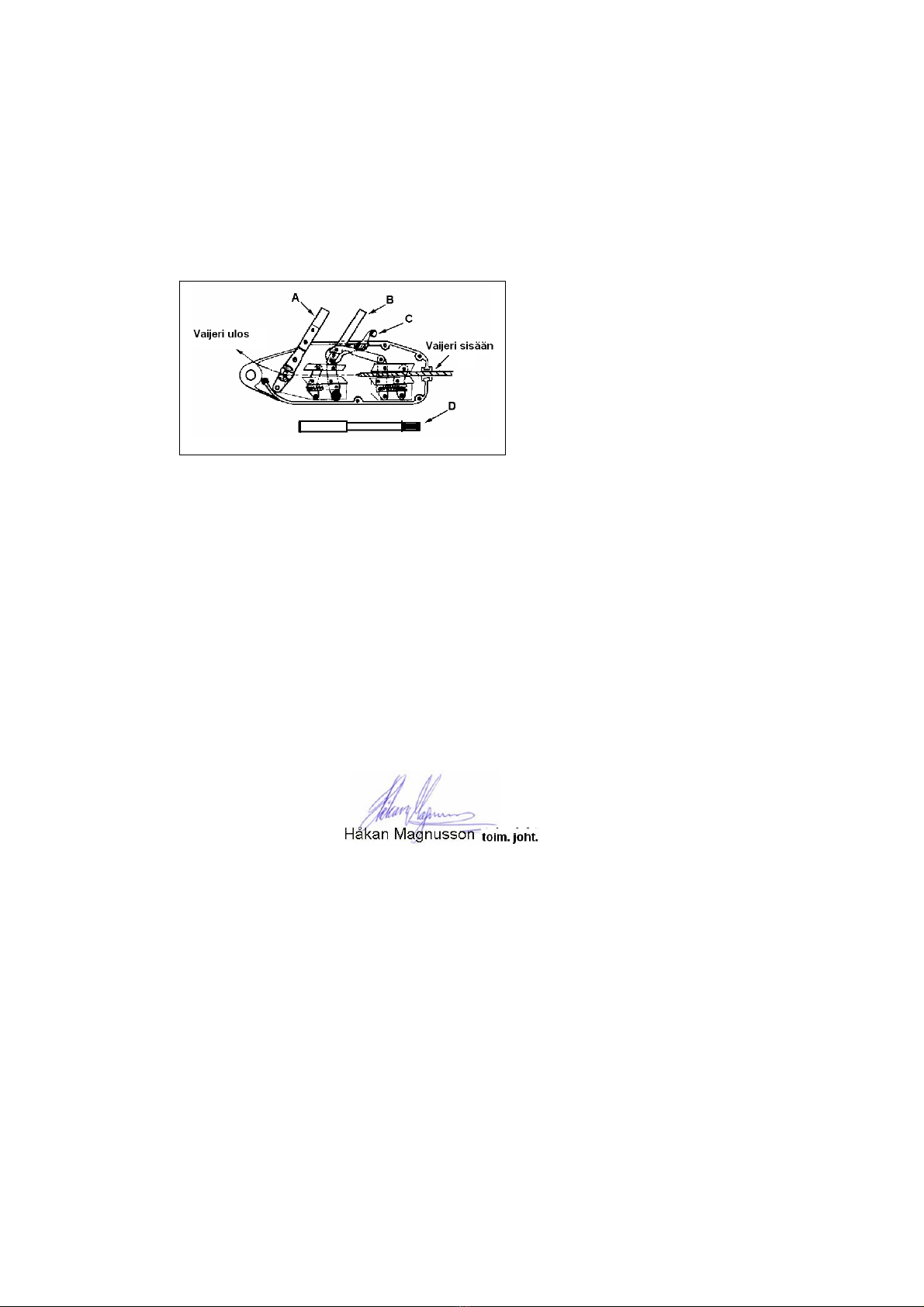

AEteensyöttövipu
BPalautusvipu
CVapautusvipu
DPutkikädensija
Hoito ja ylläpito
•Jos pylpyrää on käytetty niin että siihen on tunkeutunut maata, savea tai hiekkaa, se on
huuhdottava puhtaalla vedellä ja purettava puhdistusta varten. Uudelleen koottaessa liikkuvat
osat rasvataan kalsiumsaippuoidulla rasvalla.
•Kun vaijerin halkaisija on jostain kohdasta vähentynyt 10 %, se on vaihdettava. Käytä vain
SVERO-alkuperäisvaijeria.
•Vaihda vahingoittuneet osat
•Kokeile korjauksen jälkeen 125 %:lla enimmäiskuormasta. Koeajomatkan pitää olla vähintään
500 mm.
•Huolto ja huolellinen tarkastus on tehtävä 2 kertaa vuodessa.
Korjaukset
Vaijerinvetopylpyrään ei saa tehdä muutostöitä. Korjaukset on jätettävä asiantuntijan tehtäväksi.
Vaihda vahingoittuneet osat ainoastaan Sveron alkuperäisiin osiin. Tilaa osat jälleenmyyjältä.
VAATIMUSTENMUKAISUUSVAKUUTUS
SVERO LIFTING AB
Alfavägen 4, 556 52 Jönköping
vakuuttaa täten, että SVERO-vaijerinvetopylpyrä -16, ks. yllä, on valmistettu EY:n konedirektiivin
98/37/EY ja sen myöhempien muutosten määräyksiä noudattaen.
NB 08.03.09
