Viking LE 240 User manual

LE 240
Gebrauchsanleitung
Instruction manual
Manuel d’utilisation
Gebruiksaanwijzing
Istruzioni per l'uso
Manual de instrucciones
Manual de utilização
Bruksanvisning
Bruksanvisning
Käyttöopas
Betjeningsvejledning
Instrukcja obsługi
Navodila za uporabo
Návod na obsluhu
Használati útmutató
Upute za uporabu
Návod k použití
Lietošanas pamācība
Naudojimo instrukcija
DE
EN
FR
NL
IT
ES
PT
NO
SV
FI
DA
PL
SL
SK
HU
HR
CS
LV
LT
Instrucţiuni de utilizare
Οδηγίες χρήσης
Инструкция по эксплуатации
Посібник зексплуатації
Kasutusjuhend
Пайдаланушының
нұсқаулығы
RO
EL
RU
UK
ET
KK
LE 240.0
www.viking-garden.comA

0478 670 9905 A. L17. Kin. © 2017 VIKING GmbH, A-6336 Langkampfen / Kufstein

1
0478 670 9905 A
1
2

0478 670 9905 A
2
3
4 5

3
0478 670 9905 A
6
7

0478 670 9905 A
4
8 9
10
11 12

5
0478 670 9905 A
131415
16

0478 670 9905 A
6
17

DEEN
7
FRNLITESPTNOSVFIDAPLSLSKHU
0478 670 9905 A - DE
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma VIKING
entschieden haben.
Dieses Produkt wurde nach modernsten
Fertigungsverfahren und umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt, denn erst dann, wenn Sie mit
Ihrem Gerät zufrieden sind, ist unser Ziel
erreicht.
Wenn Sie Fragen zu Ihrem Gerät haben,
wenden Sie sich bitte an Ihren Händler
oder direkt an unsere
Vertriebsgesellschaft.
Viel Freude mit Ihrem VIKING Gerät
wünscht Ihnen
Geschäftsführung
Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Schutzumschlag ist halogenfrei.
1. Inhaltsverzeichnis
Zu dieser Gebrauchsanleitung 8
Allgemein 8
Anleitung zum Lesen der
Gebrauchsanleitung 8
Ländervarianten 8
Gerätebeschreibung 9
Zu Ihrer Sicherheit 9
Allgemein 9
Warnung – Gefahren durch
elektrischen Strom 10
Bekleidung und Ausrüstung 11
Transport des Geräts 11
Vor der Arbeit 11
Während der Arbeit 12
Wartung, Reinigung, Reparaturen
und Lagerung 14
Lagerung bei längeren
Betriebspausen 15
Entsorgung 15
Symbolbeschreibung 15
Lieferumfang 16
Gerät betriebsbereit machen 16
Lenker montieren 16
Fangkorb montieren 16
Vertikutiereinheit/Lüfterwalze
tauschen 16
Lenker umklappen 17
Fangkorb 17
Höhenverstellung Lenker 17
Hinweise zum Arbeiten 17
Hinweise zum Vertikutieren 17
Hinweise zum Striegeln 18
Arbeitsbereich des Bedieners 18
Richtige Belastung des
Elektromotors 18
Thermischer Überlastschutz des
Elektromotors 18
Wenn die
Vertikutiereinheit/Lüfterwalze
blockiert 19
Sicherheitseinrichtungen 19
Schutzeinrichtungen 19
Zweihandbedienung 19
Gerät in Betrieb nehmen 19
Gerät elektrisch anschließen 19
Zugentlastung 19
Vertikutierer einschalten 20
Vertikutierer ausschalten 20
Arbeitstiefe einstellen 20
Fangkorb entleeren 20
Wartung 20
Allgemein 20
Gerät reinigen 20
Elektromotor und Räder 21
Lenkeroberteil 21
Vertikutiereinheit/Lüfterwalze 21
Aufbewahrung und Winterpause 21
Transport 21
Transport 21
Verschleiß minimieren und
Schäden vermeiden 22
Umweltschutz 23
Übliche Ersatzteile 23
CE-Konformitätserklärung des
Herstellers 23
Technische Daten 23
Fehlersuche 24
Serviceplan 25
Übergabebestätigung 25
Servicebestätigung 25

0478 670 9905 A - DE
8
2.1Allgemein
Diese Gebrauchsanleitung ist eine
Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie
2006/42/EC.
VIKING arbeitet ständig an der
Weiterentwicklung seiner Produktpalette;
Änderungen des Lieferumfanges in Form,
Technik und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus den Angaben und Abbildungen dieses
Heftes können aus diesem Grund keine
Ansprüche abgeleitet werden.
Diese Gebrauchsanleitung ist
urheberrechtlich geschützt. Alle Rechte
bleiben vorbehalten, besonders das Recht
der Vervielfältigung, Übersetzung und der
Verarbeitung mit elektronischen
Systemen.
2.2 Anleitung zum Lesen der
Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte
Handhabungsschritte.
Sämtliche Bildsymbole, die auf dem Gerät
angebracht sind, werden in dieser
Gebrauchsanleitung erklärt.
Blickrichtung:
Blickrichtung bei Verwendung „links“ und
„rechts“ in der Gebrauchsanleitung:
Der Benutzer steht hinter dem Gerät und
blickt in Fahrtrichtung vorwärts.
Kapitelverweis:
Auf entsprechende Kapitel und
Unterkapitel für weitere Erklärungen wird
mit einem Pfeil verwiesen. Das folgende
Beispiel zeigt einen Verweis auf ein
Kapitel: (Ö3.)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen können
wie in den folgenden Beispielen
gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen
des Benutzers erfordern:
●Schraube (1) mit einem
Schraubenzieher lösen, Hebel (2)
betätigen ...
Generelle Aufzählungen:
– Einsatz des Produkts bei Sport- oder
Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitte mit zusätzlicher Bedeutung
werden mit einem der nachfolgend
beschriebenen Symbole gekennzeichnet,
um diese in der Gebrauchsanleitung
zusätzlich hervorzuheben.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des
Geräts erklären, finden Sie ganz am
Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur
Verknüpfung der Bilder auf den
Bildseiten mit dem entsprechenden
Textteil in der Gebrauchsanleitung.
2.3 Ländervarianten
VIKING liefert abhängig vom
Auslieferungsland Geräte mit
unterschiedlichen Steckern und Schaltern
aus.
In den Abbildungen sind Geräte mit
Eurosteckern dargestellt, der
Netzanschluss von Geräten mit anderen
Steckerausführungen erfolgt auf
gleichartige Weise.
2. Zu dieser
Gebrauchsanleitung
Gefahr!
Unfall- und schwere
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten ist
notwendig oder zu unterlassen.
Warnung!
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten
verhindert mögliche oder
wahrscheinliche Verletzungen.
Vorsicht!
Leichte Verletzungen bzw.
Sachschäden können durch ein
bestimmtes Verhalten verhindert
werden.
Hinweis
Information für eine bessere
Nutzung des Gerätes und um
mögliche Fehlbedienungen zu
vermeiden.
1

DEEN
9
FRNLITESPTNOSVFIDAPLSLSKHU
0478 670 9905 A - DE
4.1Allgemein
Bei der Arbeit mit dem Gerät
sind diese Unfall-
Verhütungsvorschriften
unbedingt zu befolgen.
Vor der ersten Inbetriebnahme
muss die gesamte
Gebrauchsanleitung
aufmerksam durchgelesen werden.
Bewahren Sie die Gebrauchsanleitung für
späteren Gebrauch sorgfältig auf.
Diese Vorsichtsmaßnahmen sind für Ihre
Sicherheit unerlässlich, die Auflistung ist
jedoch nicht abschließend. Benutzen Sie
das Gerät stets mit Vernunft und
Verantwortungsbewusstsein und denken
Sie daran, dass der Benutzer für Unfälle
mit anderen Personen oder deren
Eigentum verantwortlich ist.
Machen Sie sich mit den Bedienteilen und
dem Gebrauch des Geräts vertraut.
Das Gerät darf nur von Personen benutzt
werden, die die Gebrauchsanleitung
gelesen haben und die mit der
Handhabung des Geräts vertraut sind. Vor
der erstmaligen Inbetriebnahme muss sich
der Benutzer um eine fachkundige und
praktische Unterweisung bemühen. Dem
Benutzer muss vom Verkäufer oder von
einem anderen Fachkundigen erklärt
werden, wie das Gerät sicher zu
verwenden ist.
Bei dieser Unterweisung sollte dem
Benutzer insbesondere bewusst gemacht
werden, dass für die Arbeit mit dem Gerät
äußerste Sorgfalt und Konzentration
notwendig sind.
Auch wenn Sie dieses Gerät
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen.
Das Gerät inklusive aller Anbauten darf
nur an Personen weitergegeben bzw.
verliehen werden, die mit diesem Modell
und seiner Handhabung grundsätzlich
vertraut sind. Die Gebrauchsanleitung ist
Teil des Geräts und muss stets
mitgegeben werden.
Kindern, Personen mit eingeschränkten
körperlichen, sensorialen oder geistigen
Fähigkeiten oder unzureichender
Erfahrung und Wissen oder Personen,
welche mit den Anweisungen nicht
vertraut sind, darf die Verwendung des
Gerätes nie gestattet werden.
Erlauben Sie niemals Kindern oder
Jugendlichen unter 16 Jahren das Gerät
zu benutzen. Örtliche Bestimmungen
können das Mindestalter des Benutzers
festlegen.
Benutzen Sie das Gerät nur ausgeruht und
bei guter körperlicher sowie geistiger
Verfassung. Wenn Sie gesundheitlich
beeinträchtigt sind, sollten Sie Ihren Arzt
fragen, ob die Arbeit mit dem Gerät
möglich ist. Nach der Einnahme von
Alkohol, Drogen oder Medikamenten, die
das Reaktionsvermögen beeinträchtigen,
darf nicht mit dem Gerät gearbeitet
werden.
Bestimmungsgemäßer Gebrauch:
Das Gerät ist nur zum Vertikutieren und
Striegeln des Rasens bestimmt. Eine
andere Verwendung ist nicht gestattet und
kann gefährlich sein oder zu Schäden am
Gerät führen.

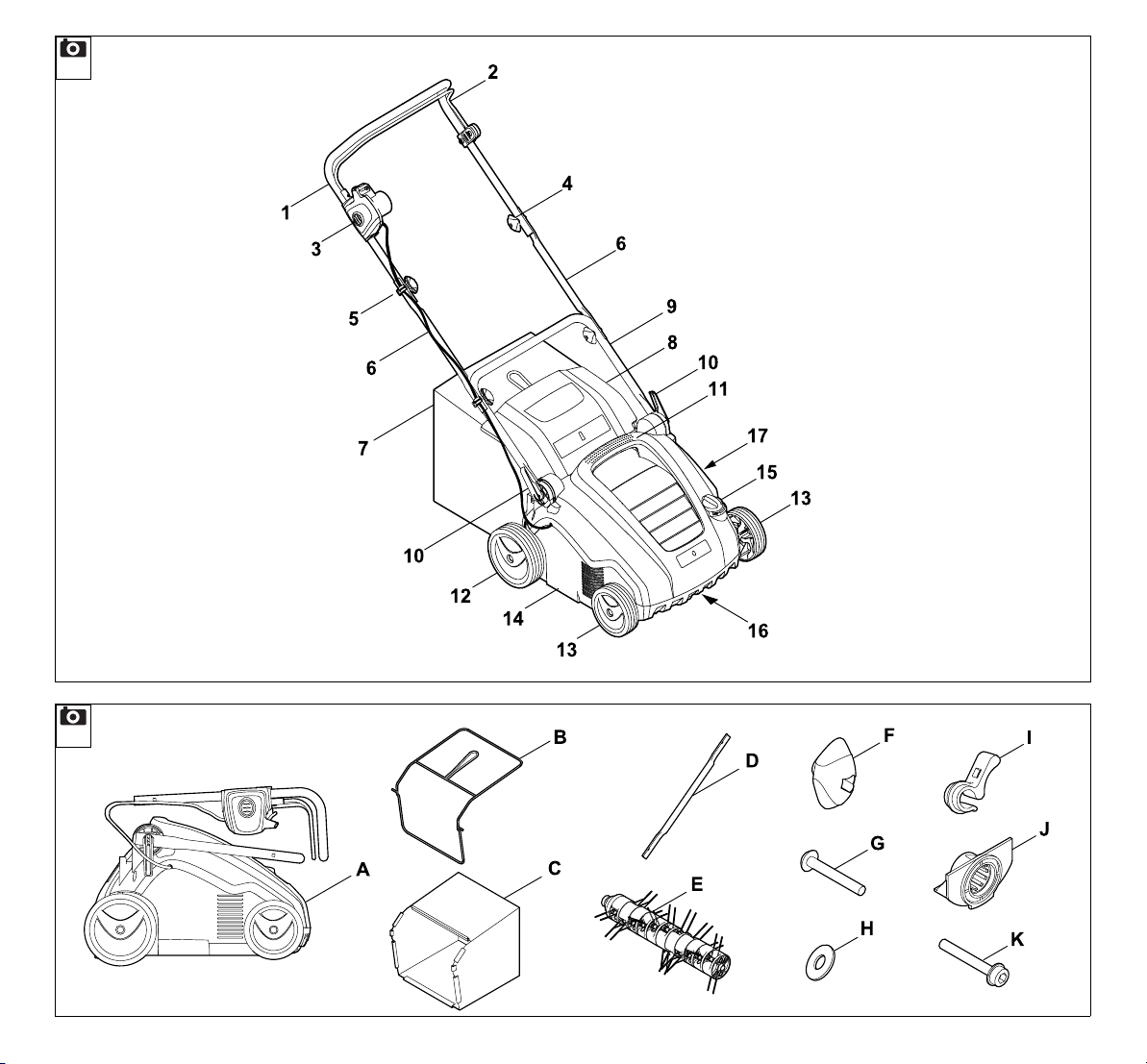

3. Gerätebeschreibung
1Lenkeroberteil
2Bügel Motorstopp
3Einschaltknopf
4Drehgriff
5Kabelführung
6Lenkermittelteil
7Fangkorb
8Auswurfklappe
9Lenkerunterteil
10Schnellspanner
11 Tragegriff hinten
12Hinterrad
13Vorderrad
14Gehäuse
15Drehgriff Arbeitstiefe
16Tragegriff vorne
17Leistungsschild mit
Maschinennummer
4. Zu Ihrer Sicherheit
1
Lebensgefahr durch Erstickung!
Erstickungsgefahr für Kinder beim
Spielen mit Verpackungsmaterial.
Verpackungsmaterial unbedingt
von Kindern fernhalten.
Warnung! Dieses Gerät erzeugt
während des Betriebs ein
elektromagnetisches Feld, welches
unter Umständen bestimmte aktive
oder passive medizinische
Implantate beeinträchtigen kann.
Personen mit solchen Implantaten
wird dringend empfohlen, ihren Arzt
und den Hersteller des Implantates
zu konsultieren, bevor die
Maschine bedient wird.

0478 670 9905 A - DE
10
Das Gerät ist für den privaten Gebrauch
konzipiert.
Achtung – Unfallgefahr!
Wegen körperlicher Gefährdung des
Benutzers darf das Gerät für folgende
Arbeiten nicht eingesetzt werden
(unvollständige Aufzählung):
– zum Trimmen von Büschen, Hecken
und Sträuchern,
– zum Schneiden von Rankgewächsen,
– zur Rasenpflege auf
Dachbepflanzungen und in
Balkonkästen,
– zum Häckseln und Zerkleinern von
Baum- und Heckenschnitt,
– zum Reinigen von Gehwegen
(Absaugen, Fortblasen),
– zum Einebnen von Bodenerhebungen
wie z. B. Maulwurfshügeln.
– zum Transportieren von Vertikutiergut,
außer im dafür vorgesehenen
Fangkorb.
Aus Sicherheitsgründen ist jede
Veränderung am Gerät, ausgenommen
der fachgerechte Anbau von Zubehör,
welches von VIKING zugelassen ist,
untersagt, außerdem führt dies zur
Aufhebung des Garantieanspruchs.
Auskunft über zugelassenes Zubehör
erhalten Sie bei Ihrem VIKING
Fachhändler.
Insbesondere ist jede Manipulation am
Gerät untersagt, welche die Leistung oder
die Drehzahl des Elektromotors verändert.
Mit dem Gerät dürfen keine Gegenstände,
Tiere oder Personen, insbesondere
Kinder, transportiert werden.
Beim Einsatz in öffentlichen Anlagen,
Parks, Sportstätten, an Straßen und in
land- und forstwirtschaftlichen Betrieben
ist besondere Vorsicht erforderlich.
Achtung! Gefährdung der
Gesundheit durch
Vibrationen! Übermäßige
Belastung durch Vibrationen
kann zu Kreislauf- oder Nervenschäden
führen, insbesondere bei Menschen mit
Kreislaufproblemen. Wenden Sie sich an
einen Arzt, falls Symptome auftreten, die
durch Vibrationsbelastung ausgelöst
worden sein könnten.
Solche Symptome, die hauptsächlich in
den Fingern, Händen oder Handgelenken
auftreten, sind zum Beispiel
(unvollständige Aufzählung):
– Gefühllosigkeit,
–Schmerzen,
– Muskelschwäche,
– Hautverfärbungen,
– unangenehmes Kribbeln.
Den Lenker während des Betriebs fest
aber nicht verkrampft mit beiden Händen
an den vorgesehenen Stellen halten.
Arbeitszeiten so planen, dass höhere
Belastungen über einen längeren
Zeitraum vermieden werden.
4.2 Warnung – Gefahren durch
elektrischen Strom
Beschädigte Kabel, Kupplungen und
Stecker oder den Vorschriften nicht
entsprechende Anschluss- bzw.
Verlängerungskabel dürfen nicht
verwendet werden. Daher
Stromversorgung und Anschluss- bzw.
Verlängerungskabel vor jedem
Gebrauch auf Anzeichen einer
Beschädigung oder Alterung (Brüchigkeit)
überprüfen.
Niemals ein beschädigtes
Verlängerungskabel verwenden. Ersetzen
Sie defekte Kabel durch neue und nehmen
Sie keine Reparaturen an
Verlängerungskabeln vor.
Bei Verwendung einer Kabeltrommel
muss diese vor Gebrauch immer
vollständig abgewickelt werden.
Das Gerät darf nicht benutzt werden, wenn
Leitungen beschädigt oder abgenutzt sind.
Insbesondere ist die
Netzanschlussanleitung auf
Beschädigung und Alterung zu prüfen.
Wartungs- und Reparaturarbeiten an
Netzleitungen dürfen nur von speziell
ausgebildeten Fachleuten durchgeführt
werden.
Achtung –
Stromschlaggefahr!
Für die elektrische
Sicherheit müssen alle
Teile, die der Stromversorgung
dienen (Netzkabel, Netzstecker,
Ein-/Ausschalter,
Verlängerungskabel), unbeschädigt
sein und den Vorschriften
entsprechen.

DEEN
11
FRNLITESPTNOSVFIDAPLSLSKHU
0478 670 9905 A - DE
Stromschlaggefahr!
Ein beschädigtes Kabel nicht ans
Stromnetz anschließen und niemals
berühren, bevor es vom Stromnetz
getrennt wurde. Beschädigte Kabel
können zum Berühren aktiver Teile führen.
Die Vertikutiereinheit/Lüfterwalze erst
berühren, wenn das Gerät vom Netz
getrennt ist.
Achten Sie immer darauf, dass die
verwendeten Netzleitungen ausreichend
abgesichert sind.
Obwohl der Elektromotor gegen
Spritzwasser geschützt ist, darf
mit dem Gerät nicht bei Regen
und auch nicht in nasser
Umgebung gearbeitet werden.
Ausschließlich feuchtigkeitsisolierte
Verlängerungskabel für den Außenbereich
benutzen, die für die Verwendung mit dem
Gerät geeignet sind (Ö10.1).
Anschlussleitung an Stecker und
Steckbuchse trennen und nicht an den
Anschlussleitungen ziehen.
Anschluss- bzw. Verlängerungskabel
beim Vertikutieren/Striegeln von den
Messern/Federzinken fernhalten, um
Beschädigungen zu vermeiden, die zum
Berühren aktiver Teile führen können.
Bei einem Unfall oder einer
Betriebsstörung Vertikutierer sofort
ausschalten und Netzstecker ziehen.
Wenn das Anschluss- bzw.
Verlängerungskabel während des
Gebrauchs des Geräts beschädigt (z. B.
überfahren) oder verwickelt wurde,
Vertikutierer sofort ausschalten und
Netzstecker ziehen. Kabel prüfen und ggf.
ersetzen.
Wird das Gerät an ein Stromaggregat
angeschlossen, ist darauf zu achten, dass
es durch Stromschwankungen beschädigt
werden kann.
Das Gerät nur an eine Stromversorgung
anschließen, die durch eine Fehlerstrom-
Schutzeinrichtung mit einem
Auslösestrom von höchstens 30 mA
geschützt ist. Nähere Auskünfte gibt der
Elektroinstallateur.
Aus Gründen der elektrischen Sicherheit
muss das Elektrokabel am Lenker immer
ordnungsgemäß montiert sein.
4.3 Bekleidung und Ausrüstung
Während der Arbeit ist immer
festes Schuhwerk mit griffiger
Sohle zu tragen. Arbeiten Sie
niemals barfuß oder beispielsweise in
Sandalen.
Während der Arbeit muss eine
geeignete Schutzbrille getragen
werden.
Bei Wartungs- und
Reinigungsarbeiten sowie beim
Transport des Geräts zusätzlich
stets feste Handschuhe tragen
und lange Haare zusammenbinden und
sichern (Kopftuch, Mütze etc.).
Das Gerät darf nur mit langen Hosen und
eng anliegender Kleidung in Betrieb
genommen werden.
Niemals lose Kleidung tragen, die an
beweglichen Teilen (Bedienhebel) hängen
bleiben kann – auch keinen Schmuck,
keine Krawatten und keine Schals.
4.4 Transport des Geräts
Nur mit Handschuhen arbeiten, um
Verletzungen an scharfkantigen und
heißen Geräteteilen zu verhindern.
Vor dem Transport das Gerät ausschalten,
Netzkabel abziehen und
Messer/Federzinken zum Stillstand
kommen lassen.
Das Gerät nur mit ausgekühltem
Elektromotor transportieren.
Beachten Sie das Gewicht des Geräts und
benutzen Sie bei Bedarf geeignete
Verladehilfen (Laderampen,
Hebevorrichtungen).
Gerät und mittransportierte Geräteteile
(z. B. der Fangkorb) auf der Ladefläche
mit ausreichend dimensionierten
Befestigungsmitteln (Gurte, Seile usw.)
sichern.
Beim Anheben und Tragen Kontakt mit
den Messern/Federzinken vermeiden.
Beachten Sie die Angaben im Kapitel
"Transport". Dort ist beschrieben, wie das
Gerät anzuheben bzw. zu verzurren ist.
(Ö12.1)
Beachten Sie beim Transport des Geräts
regionale gesetzliche Vorschriften,
insbesondere was die Ladungssicherheit
und den Transport von Gegenständen auf
Ladeflächen betrifft.
4.5 Vor der Arbeit
Es ist sicherzustellen, dass nur Personen
mit dem Gerät arbeiten, welche die
Gebrauchsanleitung kennen.
Beachten Sie die Angaben im Kapitel
"Gefahren durch elektrischen Strom"
(Ö4.2).

0478 670 9905 A - DE
12
Beachten Sie die kommunalen
Vorschriften für die Betriebszeiten von
Gartengeräten mit Elektromotor.
Das Gerät darf nicht auf gepflasterten oder
geschotterten Flächen betrieben werden,
wo herausgeschleudertes Material zu
Verletzungen führen kann.
Überprüfen Sie vollständig das Gelände,
auf dem das Gerät eingesetzt wird, und
entfernen Sie alle Steine, Stöcke, Drähte,
Knochen und sonstigen Fremdkörper, die
von dem Gerät hochgeschleudert werden
können. Hindernisse (z. B. Baumstümpfe,
Wurzeln) können im hohen Gras leicht
übersehen werden.
Markieren Sie deshalb vor der Arbeit mit
dem Gerät alle in der Rasenfläche
verborgenen Fremdobjekte (Hindernisse),
die nicht entfernt werden können.
Vor dem Gebrauch des Geräts sind
defekte sowie abgenutzte und
beschädigte Teile zu ersetzen.
Unleserliche oder beschädigte Gefahren-
und Warnhinweise am Gerät sind zu
erneuern. Ihr VIKING Fachhändler hält
Ersatzklebeschilder und alle weiteren
Ersatzteile bereit.
Das Gerät darf nur im betriebssicheren
Zustand eingesetzt werden. Vor jeder
Inbetriebnahme ist zu kontrollieren,
– ob das Gerät in vorschriftsmäßig
montiertem Zustand ist,
– ob sich die
Vertikutiereinheit/Lüfterwalze
(Messerwelle, Messer/ Federzinken,
Halter und Verschraubung) in
einwandfreiem Zustand befindet –
insbesondere auf sicheren Sitz,
Beschädigungen (Kerben oder Risse)
sowie Verschleiß achten,
– ob die Schutzeinrichtungen (z. B.
Auswurfklappe, Gehäuse, Lenker,
Motorstoppbügel) in einwandfreiem
Zustand sind und ordnungsgemäß
funktionieren,
– ob der Fangkorb unbeschädigt und
vollständig montiert ist – ein
beschädigter Fangkorb darf nicht
verwendet werden.
Bei Bedarf alle nötigen Arbeiten
durchführen bzw. einen Fachhändler
aufsuchen. VIKING empfiehlt den VIKING
Fachhändler.
4.6 Während der Arbeit
Arbeiten Sie niemals, während
sich Tiere oder Personen,
insbesonders Kinder, im
Gefahrenbereich aufhalten.
Die am Gerät installierten Schalt- und
Sicherheitseinrichtungen dürfen nicht
entfernt oder überbrückt werden.
Insbesondere den Motorstoppbügel
niemals am Lenkholm fixieren (z. B. durch
Anbinden).
Der Lenker muss stets ordnungsgemäß
montiert sein und darf nicht verändert
werden. Das Gerät niemals mit
umgeklapptem Lenker in Betrieb nehmen.
Befestigen Sie niemals Gegenstände am
Lenker (z. B. Arbeitskleidung).
Verlängerungskabel dürfen nicht um den
Lenker gewickelt werden.
Arbeiten Sie nur bei Tageslicht oder bei
guter künstlicher Beleuchtung.
Arbeiten Sie mit dem Gerät nicht bei
Regen, Gewitter und insbesondere nicht
bei Blitzschlaggefahr.
Bei feuchtem Untergrund besteht wegen
verminderter Standhaftung erhöhte
Unfallgefahr.
Es ist besonders vorsichtig zu arbeiten,
um ein Ausrutschen zu verhindern. Wenn
möglich, Einsatz des Geräts bei feuchtem
Untergrund vermeiden.
Gerät nicht im Regen stehen lassen.
Gerät einschalten:
Schalten Sie das Gerät mit Vorsicht ein,
entsprechend den Hinweisen in Kapitel
"Gerät in Betrieb nehmen". (Ö10.)
Achten Sie auf ausreichenden Abstand
der Füße zur
Vertikutiereinheit/Lüfterwalze.
Das Gerät muss beim Einschalten auf
einer ebenen Fläche stehen.
Das Gerät darf vor dem Einschalten und
während des Einschaltvorganges nicht
gekippt werden.
Elektromotor nicht einschalten, wenn der
Auswurfkanal nicht mit der Auswurfklappe
bzw. mit dem Fangkorb abgedeckt ist.
Häufige Einschaltvorgänge innerhalb
kurzer Zeit, insbesondere ein "Spielen" am
Einschaltknopf sind zu vermeiden. Gefahr
der Überhitzung des Elektromotors!
Aufgrund der von diesem Gerät
verursachten Spannungsschwankungen
beim Hochlauf, können bei ungünstigen
Netzverhältnissen andere, am gleichen
Stromkreis angeschlossene Einrichtungen
gestört werden. In diesem Fall sind
angemessene Maßnahmen
durchzuführen (z. B. Anschluss an einen
anderen Stromkreis als die betroffene
Einrichtung, Betrieb des Gerätes an einem
Stromkreis mit einer niedrigeren
Impedanz).

DEEN
13
FRNLITESPTNOSVFIDAPLSLSKHU
0478 670 9905 A - DE
Arbeiten an Hanglagen:
Hänge immer in Querrichtung bearbeiten,
niemals in Längsrichtung.
Verliert der Benutzer beim Arbeiten in
Längsrichtung die Kontrolle, könnte er
zusätzlich vom
vertikutierenden/striegelnden Gerät
überrollt werden.
Seien Sie besonders vorsichtig, wenn Sie
die Fahrtrichtung am Hang ändern.
Achten Sie immer auf einen guten Stand
an Hängen und vermeiden Sie die Arbeit
mit dem Gerät an übermäßig steilen
Hängen.

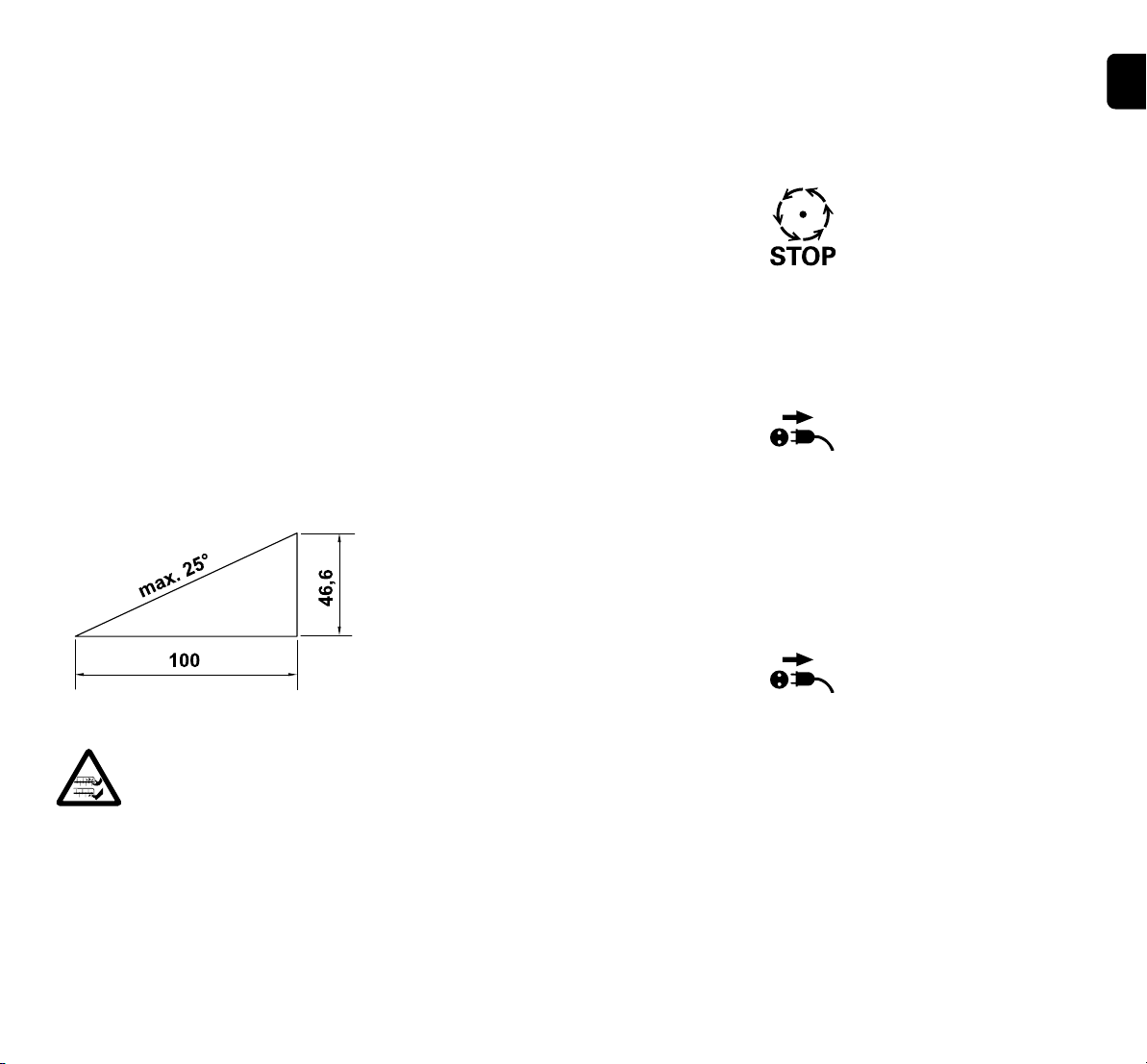

Aus Sicherheitsgründen darf das Gerät
nicht an Hängen mit einer Steigung über
25° (46,6 %) eingesetzt werden.
Verletzungsgefahr!
25° Hangneigung entsprechen einem
vertikalen Anstieg von 46,6 cm bei 100 cm
horizontaler Länge.
Arbeitseinsatz:
Achtung –
Verletzungsgefahr!
Führen Sie niemals Hände oder
Füße an oder unter sich
drehende Teile. Berühren Sie niemals
rotierende Messer/Federzinken. Halten
Sie sich immer entfernt von der
Auswurföffnung. Der durch den Lenker
gegebene Sicherheitsabstand ist stets
einzuhalten.
Versuchen Sie nicht die
Vertikutiereinheit/Lüfterwalze zu
inspizieren, während das Gerät in Betrieb
ist. Öffnen Sie nie die Auswurfklappe
und/oder nehmen Sie nie den Fangkorb
ab, solange die Messer/Federzinken
rotieren. Rotierende Messer/Federzinken
können zu Verletzungen führen.
Lehnen Sie sich nicht über das Gerät und
achten Sie immer auf Ihr Gleichgewicht
und auf festen Stand.
Führen Sie das Gerät nur im Schritttempo
– beim Arbeiten mit dem Gerät niemals
laufen. Durch schnelles Führen des
Gerätes steigt die Verletzungsgefahr
durch Stolpern, Ausrutschen usw.
Beachten Sie, dass sich die
Messer/Federzinken beim
Vertikuteren/Striegeln des Rasens in tiefer
Stellung bzw. beim Überfahren einer
Bodenerhebung verstärkt mit dem
Untergrund verzahnen. Sind die
Messer/Federzinken zu tief eingestellt,
beschleunigt der Vertikutierer
möglicherweise ungewollt, was den
Verlust der Kontrolle über das Gerät zur
Folge haben kann.
Seien Sie besonders vorsichtig, wenn Sie
das Gerät umkehren oder zu sich
heranziehen.
Stolpergefahr!
Heben oder tragen Sie das Gerät niemals
mit laufendem Elektromotor oder mit
angeschlossener Netzleitung.
In der Grasnarbe verborgene Objekte
(Rasensprenganlagen, Pfähle,
Wasserventile, Fundamente, elektrische
Leitungen, Begrenzungsdrähte von
Robotermähern etc.) müssen umfahren
werden. Überfahren Sie niemals solche
Fremdobjekte.
Benutzen Sie das Gerät mit besonderer
Vorsicht, wenn Sie in der Nähe von
Abhängen, Geländekanten, Gräben und
Deichen arbeiten. Insbesondere auf
ausreichenden Abstand zu solchen
Gefahrenstellen achten.
Achten Sie auf den Nachlauf
der Messer, der bis zum
Stillstand einige Sekunden
beträgt.
Schalten Sie den Elektromotor
aus
– bevor Sie die Arbeitstiefe einstellen,
– bevor Sie die Auswurfklappe öffnen
oder den Fangkorb abnehmen.
Schalten Sie den Elektromotor
aus, ziehen Sie den Netzstecker
ab und versichern Sie sich, dass
die Messer/Federzinken vollkommen
stillstehen,
– bevor Sie das Gerät auf eine nicht mit
Gras bewachsene Fläche schieben,
– bevor Sie das Gerät anheben oder
tragen,
– bevor Sie das Gerät transportieren.
Schalten Sie den Elektromotor
aus, ziehen Sie den Netzstecker
ab und versichern Sie sich, dass
die Messer/Federzinken vollkommen
stillstehen,
– bevor Sie das Gerät verlassen bzw.
wenn das Gerät unbeaufsichtigt ist,
– bevor Sie eine blockierte
Vertikutiereinheit/Lüfterwalze
freimachen oder Verstopfungen im
Auswurfkanal beseitigen,

0478 670 9905 A - DE
14
– bevor Sie das Gerät überprüfen,
reinigen oder Arbeiten an ihm
durchführen (z. B. Umklappen des
Lenkers),
– wenn ein Zusammenprall mit einem
Fremdkörper stattgefunden hat.
Suchen Sie nach Beschädigungen am
Gerät und führen Sie die erforderlichen
Reparaturen durch, bevor Sie erneut
starten und mit dem Gerät arbeiten.
– wenn das Gerät abnormal vibriert. In
diesem Fall ist eine sofortige
Überprüfung notwendig.
Überprüfen Sie bei abnormalen
Vibrationen bzw. nach einem
Zusammenprall mit einem Fremdkörper
das Gerät, insbesondere die
Vertikutiereinheit/Lüfterwalze
(Messerwelle, Messer/Federzinken, Halter
und Verschraubung), das Gehäuse, die
Auswurfklappe und den Fangkorb, auf
Beschädigungen sowie lose Teile und
führen Sie die erforderlichen Reparaturen
durch, bevor Sie das Gerät erneut
einschalten und mit ihm arbeiten. Lassen
Sie die erforderlichen Reparaturen von
einem Fachmann – VIKING empfiehlt den
VIKING Fachhändler – durchführen, falls
Ihnen die nötigen Kenntnisse fehlen.
4.7 Wartung, Reinigung, Reparaturen
und Lagerung
Vor allen Arbeiten am Gerät, vor
dem Einstellen oder Säubern
des Geräts oder vor dem
Prüfen, ob die Anschlussleitung
verschlungen oder verletzt ist, Gerät
ausschalten, Netzstecker ziehen und
Messer/Federzinken zum Stillstand
kommen lassen.
Lassen Sie das Gerät vor der
Aufbewahrung in geschlossenen Räumen,
vor Wartungsarbeiten und vor der
Reinigung vollständig auskühlen.
Reinigung:
Nach dem Arbeitseinsatz muss das
gesamte Gerät sorgfältig gereinigt
werden. (Ö11.2)
Angesetzte Rückstände mit einem
Holzstab lösen. Geräteunterseite mit
Bürste und Wasser säubern.
Verwenden Sie niemals
Hochdruckreiniger und reinigen Sie das
Gerät nicht unter fließendem Wasser (z. B.
mit einem Gartenschlauch).
Benutzen Sie keine aggressiven
Reinigungsmittel. Diese können
Kunststoffe und Metalle beschädigen, was
den sicheren Betrieb Ihres VIKING Geräts
beeinträchtigen kann.
Um Brandgefahr zu vermeiden, ist der
Bereich der Kühlluftöffnungen seitlich am
Gerät frei von z. B. Gras, Stroh, Moos,
Blättern oder austretendem Fett zu halten.
Wartungsarbeiten:
Es dürfen nur Wartungsarbeiten
durchgeführt werden, die in dieser
Gebrauchsanleitung beschrieben sind,
alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
Sollten Ihnen notwendige Kenntnisse und
Hilfsmittel fehlen, wenden Sie sich immer
an einen Fachhändler.
VIKING empfiehlt Wartungsarbeiten und
Reparaturen nur vom VIKING
Fachhändler durchführen zu lassen.
VIKING Fachhändlern werden regelmäßig
Schulungen angeboten und technische
Informationen zur Verfügung gestellt.
Verwenden Sie nur Werkzeuge, Zubehöre
oder Anbaugeräte, welche von VIKING für
dieses Gerät zugelassen sind oder
technisch gleichartige Teile, sonst kann
die Gefahr von Unfällen mit
Personenschäden oder Schäden am
Gerät bestehen. Bei Fragen sollten Sie
sich an einen Fachhändler wenden.
VIKING Original-Werkzeuge, -Zubehör
und -Ersatzteile sind in ihren
Eigenschaften optimal auf das Gerät und
die Anforderungen des Benutzers
abgestimmt. VIKING Original-Ersatzteile
erkennt man an der VIKING-
Ersatzteilnummer, am Schriftzug VIKING
und gegebenenfalls am VIKING
Ersatzteilkennzeichen. Auf kleinen Teilen
kann das Zeichen auch allein stehen.
Halten Sie Warn- und Hinweisaufkleber
stets sauber und lesbar. Beschädigte oder
verloren gegangene Aufkleber sind durch
neue Originalschilder von Ihrem VIKING
Fachhändler zu ersetzen. Falls ein Bauteil
durch ein Neuteil ersetzt wird, achten Sie
darauf, dass das Neuteil dieselben
Aufkleber erhält.
Arbeiten an der
Vertikutiereinheit/Lüfterwalze nur mit
dicken Arbeitshandschuhen und unter
äußerster Vorsicht vornehmen.
Verletzungsgefahr durch defekte
Teile!
Starkes Vibrieren ist in der Regel
ein Hinweis auf eine Störung.
Das Gerät darf insbesondere mit
beschädigter oder verbogener
Vertikutiereinheit/Lüfterwalze
(Messerwelle,Messer/Federzinken,
Halter und Verschraubung) nicht in
Betrieb genommen werden.

DEEN
15
FRNLITESPTNOSVFIDAPLSLSKHU
0478 670 9905 A - DE
Achten Sie bei Arbeiten an der
Vertikutiereinheit/Lüfterwalze darauf, dass
selbst dann, wenn der Netzstecker
gezogen ist, die Messer/Federzinken
bewegt werden können.
Halten Sie alle Muttern, Bolzen und
Schrauben fest angezogen, damit sich das
Gerät zu jeder Zeit in einem sicheren
Betriebszustand befindet.
Prüfen Sie das gesamte Gerät und den
Fangkorb regelmäßig, insbesondere vor
der Einlagerung (z. B. vor der
Winterpause), auf Verschleiß und
Beschädigungen. Abgenutzte oder
beschädigte Teile sind aus
Sicherheitsgründen sofort auszutauschen,
damit sich das Gerät immer in einem
sicheren Betriebszustand befindet.
Falls für Wartungsarbeiten Bauteile oder
Schutzeinrichtungen entfernt wurden, sind
diese umgehend und vorschriftsmäßig
wieder anzubringen.
4.8 Lagerung bei längeren
Betriebspausen
Das abgekühlte Gerät in einem trockenen,
verschlossenen Raum einlagern.
Stellen Sie sicher, dass das Gerät vor
unbefugter Benutzung (z. B. durch Kinder)
geschützt ist.
Gerät vor der Lagerung (z. B.
Winterpause) gründlich reinigen.
Das Gerät im betriebssicheren Zustand
lagern.
4.9 Entsorgung
Stellen Sie sicher, dass ein ausgedientes
Gerät einer fachgerechten Entsorgung
zugeführt wird. Machen Sie das Gerät vor
der Entsorgung unbrauchbar. Um Unfällen
vorzubeugen, entfernen Sie dazu
insbesondere das Netzkabel bzw. das
Elektrokabel vom Ein-/Ausschalter zum
Elektromotor.
Verletzungsgefahr durch die
Vertikutiereinheit/Lüfterwalze!
Lassen Sie auch ein ausgedientes Gerät
niemals unbeaufsichtigt. Stellen Sie
sicher, dass das Gerät und die
Messer/Federzinken außerhalb der
Reichweite von Kindern aufbewahrt
werden.

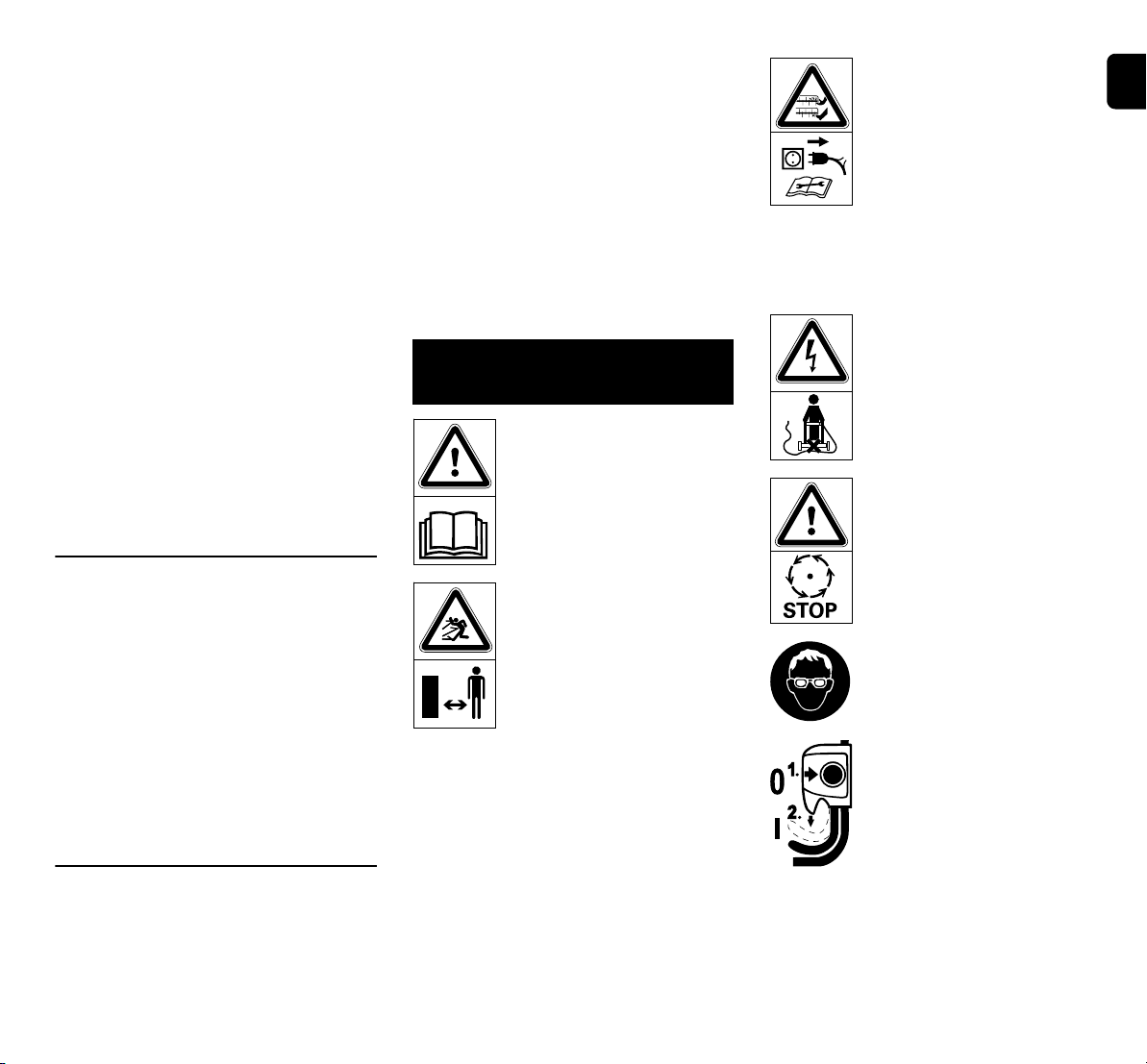

5. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme
Gebrauchsanleitung lesen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbe-
reich fernhalten.
Vorsicht, scharfe Messer!
Finger und Zehen fernhal-
ten. Vor Instandhaltungs-,
Einstell- oder Reinigungsar-
beiten oder falls die
Anschlussleitung verwickelt
oder beschädigt ist, Netzste-
cker aus der Steckdose
ziehen. Messer/Federzin-
ken rotieren, nachdem der
Elektromotor ausgeschaltet
ist.
Stromschlaggefahr!
Anschlussleitung von den
Messern/Federzinken
fernhalten.
Verletzungsgefahr!
Die Rotation der Mes-
ser/Federzinken dauert
nach dem Abschalten des
Elektromotors noch an.
Schutzbrille tragen
Elektromotor einschalten.

0478 670 9905 A - DE
16
●Gerät für alle beschriebenen Arbeiten
auf einen ebenen und festen
Untergrund stellen.
7.1Lenker montieren
●Schnellspanner (1) öffnen und
Lenkerunterteil (2) nach hinten
klappen. In gewünschter Höhe halten
und Schnellspanner wieder schließen.
●Die beiden Lenkermittelteile (D) am
Lenkerunterteil (2) wie abgebildet
befestigen. Dazu die Schrauben (G)
von außen in die dafür vorgesehenen
Löcher stecken und an der Innenseite
zuerst die Scheibe (H) aufstecken und
anschließend alles mit den
Drehgriffen (F) fixieren. Auf der rechten
Außenseite wird zusätzlich noch eine
Kabelführung (I) angebracht
●Danach den Lenkeroberteil (3) auf die
gleiche Weise auf die
Lenkermittelteile (D) montieren.
●Zuletzt Elektrokabel (4) in die
Kabelführungen (I) eindrücken.
7.2 Fangkorb montieren
●Fangkorbgewebe (1) wie
abgebildet mit der Bodenplatte
nach unten über den
Fangkorbrahmen (2) ziehen. Der
Haltegriff (3) muss sich an der
Außenseite des Gewebes befinden.
●Die integrierten Kunststoffprofile (4)
über den Fangkorbrahmen stülpen und
festdrücken.
●Fangkorb einhängen. (Ö7.5)
7.3 Vertikutiereinheit/Lüfterwalze
tauschen
– Elektromotor abstellen und
Netzstecker ziehen. (Ö10.4)
– Gerät in Reinigungsposition
bringen. (Ö11.2)
Vertikutiereinheit/Lüfterwalze
ausbauen:
●1 Schrauben (1) auf der rechten Seite
des Gerätes mithilfe des
Innensechskantschlüssels (im
Lieferumfang enthalten) abschrauben.
●2 Vertikutiereinheit/Lüfterwalze (2) auf
der rechten Seite anheben.
●3Auf der linken Seite herausziehen.
Vertikutiereinheit/Lüfterwalze
einbauen:
●Halter (3) auf dem Lager (4) am Ende
der Vertikutiereinheit/Lüfterwalze (2)
anbringen.
●Vertikutiereinheit/Lüfterwalze in die
vorstehende Welle einfügen.
●Das andere Ende der
Vertikutiereinheit/Lüfterwalze mit dem
Halter (3), die flache Seite nach außen
gerichtet, in die Halterung am Gerät
eindrücken.
●Schrauben (1) einsetzen und
festdrehen.
6. Lieferumfang
Pos. Bezeichnung Stk.
AGrundgerät mit montierter
Vertikutiereinheit 1
BFangkorbrahmen 1
CFangkorbgewebe 1
DLenkermittelteil 2
ELüfterwalze 1
FDrehgriff 4
GSchraube 4
HScheibe 4
IKabelführung 2
JHalter 1
KSchraube Werkzeugeinheit 2
−Innensechskantschlüssel 1
−Gebrauchsanleitung 1
7. Gerät betriebsbereit
machen
Verletzungsgefahr!
Sicherheitshinweise im Kapitel "Zu
Ihrer Sicherheit" beachten. (Ö4.)
Wenn der Vertikutierer aus der
Verpackung gehoben wird,
Angaben im Kapitel "Transport des
Geräts" befolgen. Insbesondere
Handschuhe tragen und Kontakt
mit den Messern/Federzinken
vermeiden. (Ö4.4)
2
3
4
5
Die Schrauben (1) müssen nach
jedem fünften Ein- und Ausbauen
der Vertikutiereinheit/Lüfterwalze
ausgetauscht werden. Ersatzteile
hält der VIKING Fachhändler
bereit.

DEEN
17
FRNLITESPTNOSVFIDAPLSLSKHU
0478 670 9905 A - DE
7.4 Lenker umklappen
Transportposition – zum platzsparenden
Transportieren und Aufbewahren:
●Bei Bedarf Fangkorf abnehmen.
(Ö7.5)
●Lenker (2) an höchster Stelle mit einer
Hand festhalten, Schnellspanner (1)
öffnen und Lenker vorsichtig nach
vorne klappen und auf dem Gerät
aufliegen lassen.
●Drehgriffe (3) zwischen dem
Lenkermittel- und -unterteil öffnen, bis
sie sich frei drehen, und Lenker (2)
nach hinten umklappen.
●Zuletzt Drehgriffe zwischen
Lenkermittel- und -oberteil öffnen und
Lenkeroberteil nach vorne klappen.
Darauf achten, dass das
Elektrokabel (4) nicht beschädigt wird.
Arbeitsposition – zum Schieben des
Geräts:
●Lenker (2) wieder aufklappen und stets
mit einer Hand halten.
●Zuerst Drehgriffe (3) zwischen
Lenkerober- und -mittelteil, danach
zwischen Lenkermittel- und Unterteil
festdrehen und Schnellspanner (1)
wieder schließen.
7.5 Fangkorb
Einhängen:
●Auswurfklappe (1) öffnen und
halten.
●Fangkorb (2) mit den Haltenasen (3) in
die Aufnahmen (4) an der
Geräterückseite einhängen.
●Auswurfklappe (1) schließen.
Aushängen:
●Auswurfklappe (1) öffnen und halten.
●Fangkorb (2) anheben und nach hinten
abnehmen.
●Auswurfklappe (1) schließen.
7.6 Höhenverstellung Lenker
●1 Schnellspanner (1) öffnen, bis sie
sich frei drehen.
●2 Lenker (2) in gewünschter Position
in einer der vier Raststufen halten.
●Schnellspanner (1) schließen.
8.1Hinweise zum Vertikutieren
Der Rasen wird durch regelmäßiges
Vertikutieren unempfindlicher gegen
Trockenheit, Hitze und Kälte. Das jährliche
Vertikutieren macht das Gras weniger
anfällig für Krankheiten, außerdem
werden Verfestigungen des Bodens und
abgetretene Flächen (entstanden durch
Ballspiele, Partys oder Feste) beseitigt. –
Es entsteht ein gleichmäßig gewachsener,
grüner Rasen.
Zeitpunkt:
Die beste Zeit für das jährliche
Vertikutieren ist das zeitige Frühjahr.
Wird eine Rasenfläche öfter als einmal pro
Jahr mit einem Vertikutierer bearbeitet,
dann sollte nicht im Hochsommer und
auch nicht nach Herbstmitte vertikutiert
werden.
Klemmgefahr!
Durch das Lösen der
Schnellspanner (1) bzw. der
Drehgriffe (3) kann der Lenker
umklappen. Halten Sie deshalb
stets den Lenker (2) an der
höchsten Stelle mit einer Hand,
während Sie die Drehgriffe lockern.
6
Klemmgefahr!
Durch das Lösen der
Schnellspanner (1) kann der
Lenker umklappen. Halten Sie
deshalb stets den Lenker (2) an der
höchsten Stelle mit einer Hand,
während Sie die Schnellspanner
lockern.
7
8
8. Hinweise zum Arbeiten
Verletzungsgefahr!
Eventuelle Kabelknäuel sofort
entwirren.
Führen Sie die Anschlussleitung
beim Arbeiten mit dem Gerät hinter
sich. Anschlussleitungen können
versehentlich beim
Vertikutieren/Striegeln beschädigt
werden oder zur Stolperfalle
werden. Sie bergen deshalb ein
hohes Unfallrisiko. Daher nur so
arbeiten, dass die Anschlussleitung
immer sichtbar in der bereits
bearbeiteten Rasenfläche liegt.

0478 670 9905 A - DE
18
Der Rasen braucht nach dem Vertikutieren
ein paar Wochen zur Regeneration.
Vertikutieren während der
Wachstumsphase im Frühjahr ist deshalb
optimal.
Stark verfilzte Rasenflächen sollten
zweimal im Jahr bearbeitet werden: das
erste Mal im Frühjahr und ein weiteres Mal
im Herbst.
Vorbereitung der Rasenfläche:
Vor dem Vertikutieren das Gras auf eine
Höhe von etwa 2 bis 3 cm abmähen.
Je kürzer der Rasen geschnitten ist, desto
besser lässt er sich vertikutieren.
Der Rasen darf nicht frisch eingesät, nass
oder allzu trocken sein.
Tipps für ein optimales
Arbeitsergebnis:
●Boden nur anritzen, um die
Graswurzeln nicht zu beschädigen.
(Ö10.5)
●Gerät in geraden, parallelen Bahnen
führen.
●Gleichmäßige Arbeitsgeschwindigkeit
einhalten.
●Längeres Verweilen auf einer Stelle
vermeiden.
●Bei stark verfilztem Rasen ein zweites
Mal quer zu den ersten Bahnen
vertikutieren.
Nach dem Vertikutieren:
●Rasenfläche gründlich von
Vertikutiergut befreien.
●Rasen düngen und eventuell
entstandene kahle Stellen nachsäen.
●Rasenfläche großzügig bewässern.
8.2 Hinweise zum Striegeln
Neben dem Vertikutieren ist das Striegeln
des Rasens ebenso wichtig für eine
gleichmäßige, gepflegte Grünfläche.
Durch das Bearbeiten mit der Lüfterwalze
wird die oberflächliche Filzschicht des
Rasens herausgekämmt. So werden Luft
und Nährstoffe vom Boden wieder besser
aufgenommen und Staunässe verhindert.
Zeitpunkt:
Im Gegensatz zum Vertikutieren ist das
Striegeln das ganze Jahr über möglich und
sinnvoll, um dem Verdichten der
Oberfläche vorzubeugen.
Vorbereitung der Rasenfläche:
Vor dem Striegeln das Gras auf eine Höhe
von etwa 2 bis 3 cm abmähen.
Der Rasen darf nicht frisch eingesät, nass
oder allzu trocken sein.
Tipps für ein optimales
Arbeitsergebnis:
●Passende Arbeitstiefe wählen. (Ö10.5)
●Gerät in geraden, parallelen Bahnen
führen.
●Gleichmäßige Arbeitsgeschwindigkeit
einhalten.
●Längeres Verweilen auf einer Stelle
vermeiden.
●Bei stark verfilztem Rasen ein zweites
Mal quer zu den ersten Bahnen
striegeln.
Nach dem Striegeln:
●Rasenfläche gründlich von
Pflanzenresten befreien.
●Rasenfläche großzügig bewässern.
8.3 Arbeitsbereich des Bedieners
●Der Bediener muss sich bei
laufendem Elektromotor aus
Sicherheitsgründen immer im
Arbeitsbereich hinter dem Lenker
aufhalten. Der durch den Lenker
gegebene Sicherheitsabstand ist stets
einzuhalten.
●Der Vertikutierer darf ausschließlich
von einer Person alleine bedient
werden, Dritte haben sich dem
Gefahrenbereich fernzuhalten. (Ö4.)
8.4 Richtige Belastung des
Elektromotors
Der Vertikutierer darf nur so stark
beansprucht werden, dass die Drehzahl
des Elektromotors dabei nicht wesentlich
absinkt.
Bei absinkender Drehzahl
Vorschubgeschwindigkeit reduzieren.
Falls erforderlich geringere Arbeitstiefe
auswählen und anschließend Vertikutier-
/Striegelvorgang fortsetzen.
8.5 Thermischer Überlastschutz des
Elektromotors
Tritt beim Arbeiten eine Überlastung des
Elektromotors auf, schaltet der eingebaute
thermische Überlastschutz den
Elektromotor selbständig ab.
Ursachen für eine Überlastung:
– zu hohe Vorschubgeschwindigkeit
– Messer/Federzinken schneiden zu tief
in den Boden
9
