VIPool 50963 (E) User manual

15 Rue des Marais 44310 ST Philbert de Gd Lieu
www.acis-france.com
VARIPOOL
VARIATEUR DE FRÉQUENCE
50963 (E) - 50964 (E) - 50965 (E) - 50966 (E)
11/2019-NOTVARIPOOL

VARIPOOL
2
SOMMAIRE
1 – CONSIGNES DE SÉCURITÉ ......................................................... 3
2 – CARACTÉRISTIQUES TECHNIQUES.......................................... 4
3 – AVANT L’INSTALLATION............................................................ 5
4 – RACCORDEMENT A LA POMPE DE PISCINE ............................ 5-6
5 – PARAMÈTRES ET FONCTIONNEMENT..................................... 7
6 – CODES ERREURS........................................................................ 11
7 – EXCLUSIONS............................................................................... 11
8 – RÉGLEMENTATION..................................................................... 11
Options .............................................................................................. 12

VARIPOOL
3

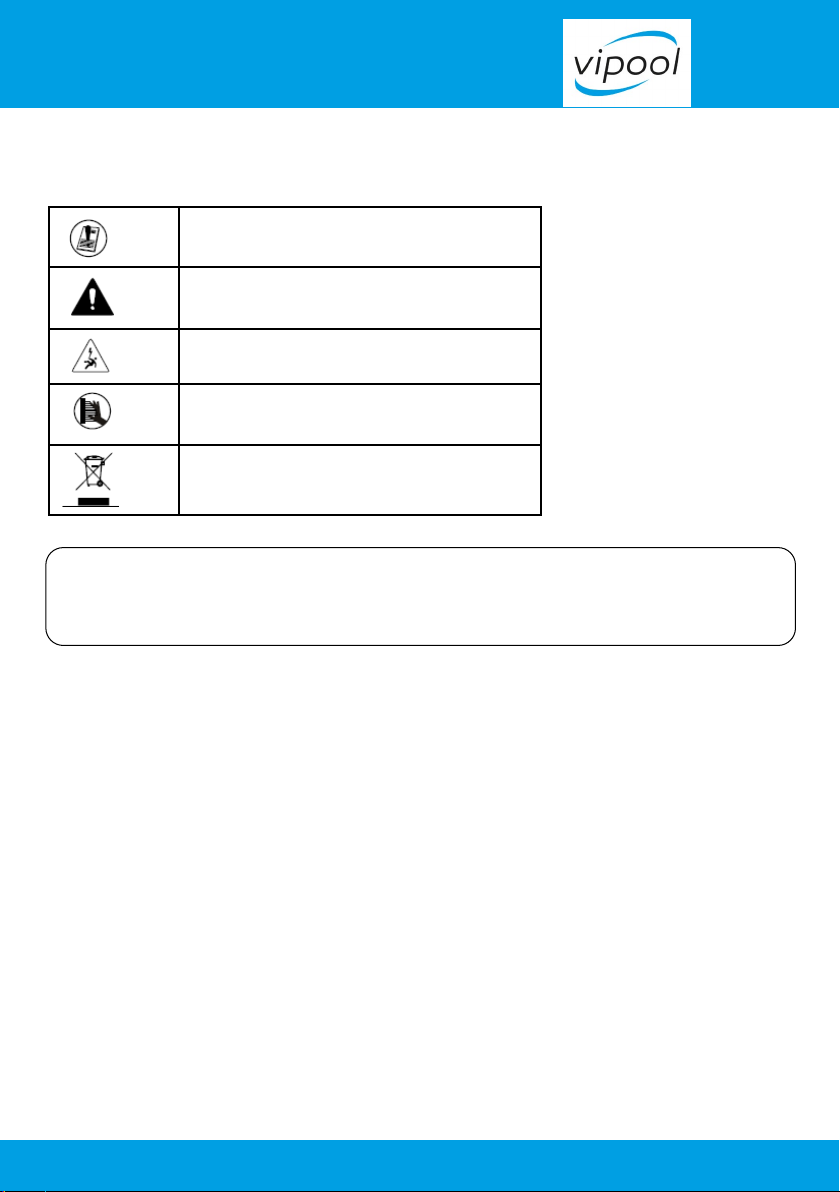

SYMBOLES DE SÉCURITÉ
Lisez et conservez le manuel dans un endroit sûr
Mise en garde
Attention : Risque de choc électrique
Ne pas toucher le ventilateur
Déchets électroniques : déposer au centre de
recyclage
1. IMPORTANTES CONSIGNES DE SÉCURITÉ
Pour tirer le meilleur parti de ce dispositif économe en énergie et afin d’éviter le risque potentiel
d’incendie, de chocs électriques, de blessures graves à des personnes ou de dommages aux
biens, merci de lire ce manuel utilisateur attentivement avant l’installation et conservez-le pour
référence ultérieure.

4
VARIPOOL
1.1 Ce n’est pas compatible avec :
a. Moteurs monophasés avec interrupteur centrifuge
b. Moteurs de pompe de piscine avec le commutateur ou le relais de démarrage
c. Moteurs série ou moteurs à courant continu
d. Moteurs de pompe de piscine avec ses imperfections dans les rotors ou les condensateurs
e. Moteur triphasé couplé en 400V.
1.2 Un disjoncteur diérentiel avec un nominal résiduel actuel n’excédant pas 30mA doit être utilisé
avec ce produit.
Si vous n’êtes pas sûr de la compatibilité de votre pompe de piscine avec cet appareil, contactez
votre fournisseur ou le fabricant avant de procéder à l’installation.
2. CARACTÉRISTIQUES TECHNIQUES
pour pompe monophasée pour pompe triphasée
Modèle 50963 (E) 50964 (E) 50965 (E) 50966 (E)
Puissance d’entrée 1 phase AC 1 phase AC 1 phase AC 1 phase AC
Tension secteur 220 ~ 240V 220 ~ 240V 220 ~ 240V 220 ~ 240V
Fréquence d’entrée 50Hz 50Hz 50Hz 50Hz
Puissance de sortie Max 1.1 kW Max 2.2 kW Max 1.1 kW Max 2.2 kW
Sortie tension 1ph, 0 ~ 240V 1ph, 0 ~ 240V 3ph, 0 ~ 240V 3ph, 0 ~ 240V
Type de pompe Monophasée Monophasée Tri Tri
Max. courant 6 A max 12 A max 4.5 A max 8 A max
Vitesse 1200~2900 tour par mn 1200~2900 tour par mn 1200~2900 tour par mn 1200~2900 tour par mn
Refroidissement Radiateur Ventilateur + radiateur Radiateur Ventilateur + radiateur
Dimensions Net (L * H * l) 187 * 110 * 155 mm 187 * 110 * 155 mm 187 * 110 * 155 mm 187 * 110 * 155 mm
Poids brut / Poids net 3.0/2.7 Kg 3.0/2.7 Kg 3.0/2.7 Kg 3.0/2.7 Kg

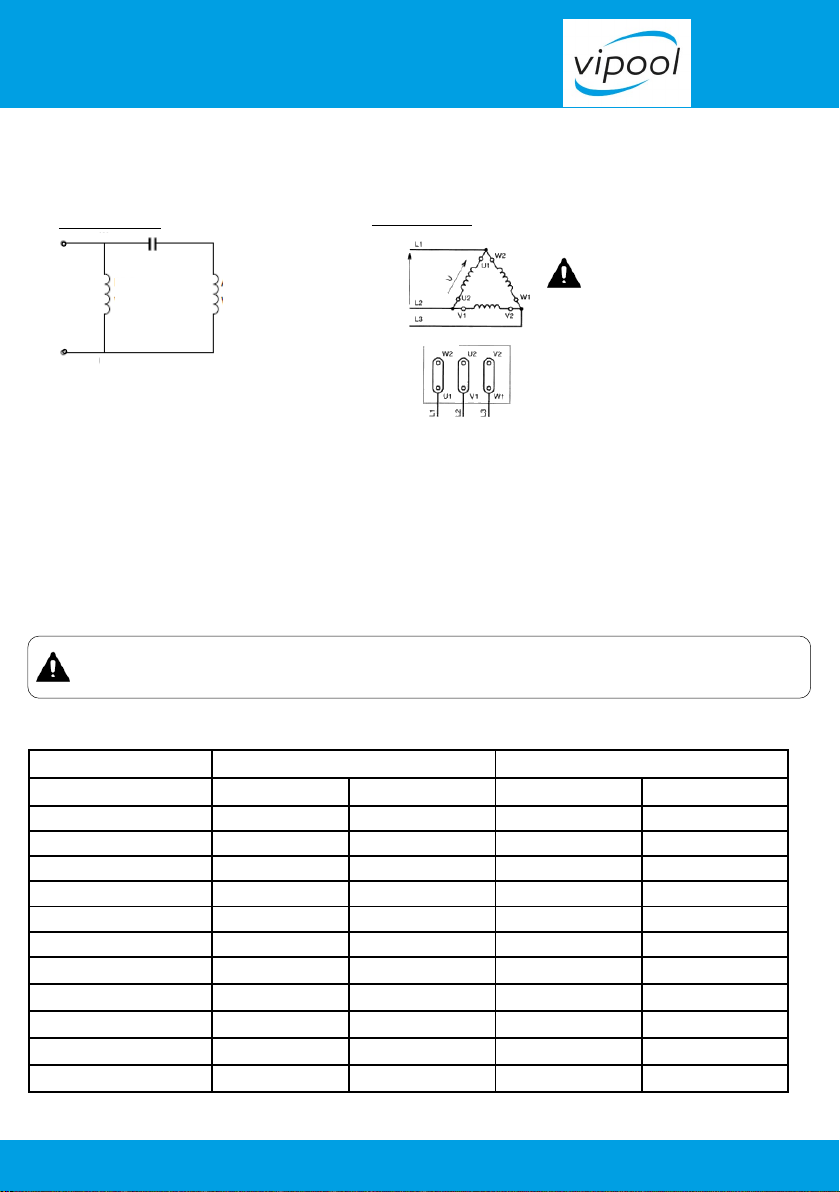

Bobinage
principal
Bobinage
auxiliaire
Les modèles dont la référence se termine par « E » sont équipés d’un câble de commande externe
de 2,5 m.
Dans le cas de l’utilisation d’unVaripool adapté aux
pompées triphasées, le variateur sera alimenté en
230V monophasé et la pompe doit être couplée en
230V soit en triangle pour un moteur :
230V Δ/400V .
Y
en mono : en tri :
U2 Z2
-230V
Z2
U1
Cet appareil est utilisable uniquement avec des pompes de piscine avec moteur à condensateur
permanent et un moteur triphasé 230/400V. Les schémas ci-dessous montrent des moteurs de
pompe de piscine type mono vitesse et tri 230.

VARIPOOL
5

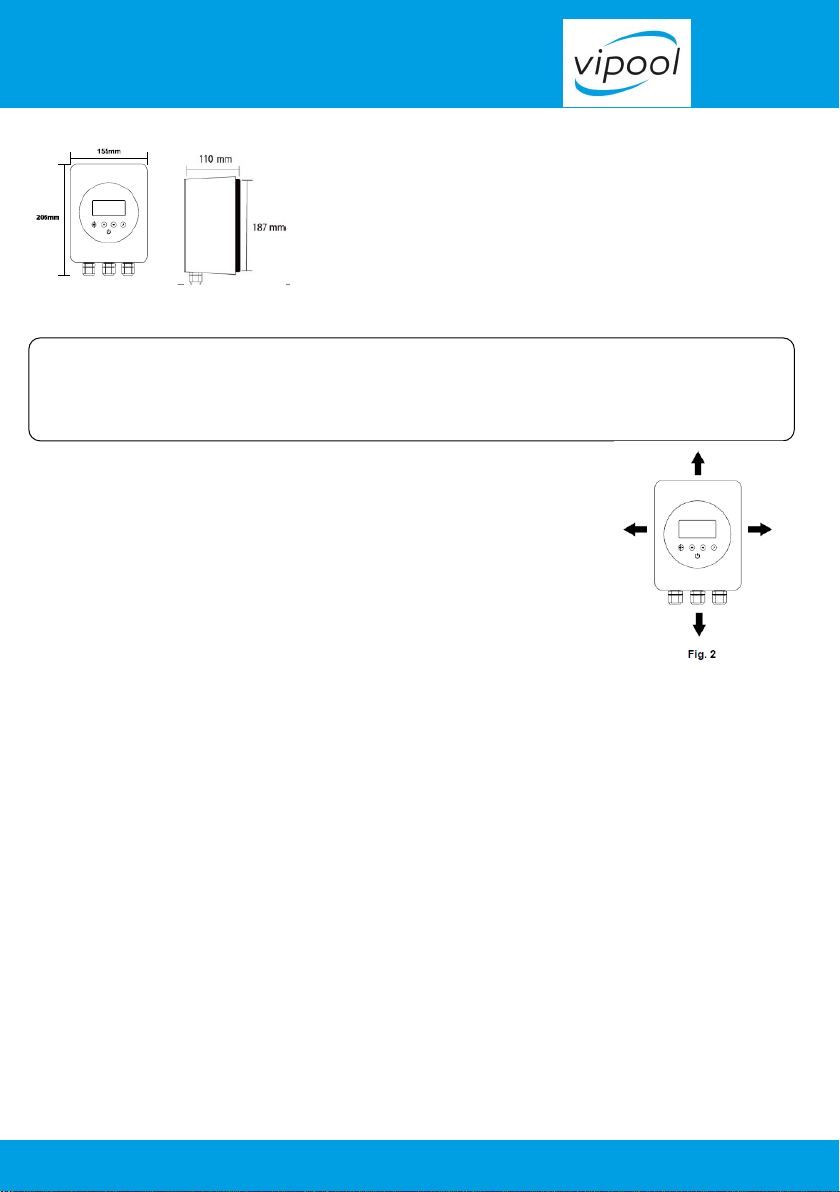

DIMENSIONS
3. AVANT L’INSTALLATION
Dès réception de ce dispositif, vérifiez l’absence d’endommagements de l’emballage ou du
produit.
Ne procédez pas à l’installation si des dommages sont trouvés ; communiquez avec
votre fournisseur. N’utilisez pas de rallonges avec l’appareil. Cela peut causer un danger,
particulièrement à proximité d’une piscine.
Assurez-vous que l’endroit choisi pour l’installation remplit les conditions
suivantes :
- Température ambiante de -10 ~ 40 °C
- 45 à 90 % d’humidité relative, sans condensation
- Moins de 1000m au-dessus du niveau de mer
- Tenir hors de la lumière du soleil direct
- Bonne ventilation.
Pour un refroidissement ecace, assurez-vous que le variateur est installé
avec un dégagement minimum qui l’entourent (Fig2).
Une ventilation bloquée ou un espace clos avec un débit d’air limité peut entraîner une
surchaue ou un dysfonctionnement potentiel de l’onduleur.
4. RACCORDEMENT À LA POMPE DE PISCINE
Merci de bien suivre ces étapes ainsi que le schéma de câblage pour une bonne connexion. La
garantie peut être compromise si l’appareil n’est pas installé conformément aux instructions décrites
dans le présent manuel.
Une seule pompe peut être branchée à un onduleur. Ne pas brancher d’autres appareils électriques
à la sortie.

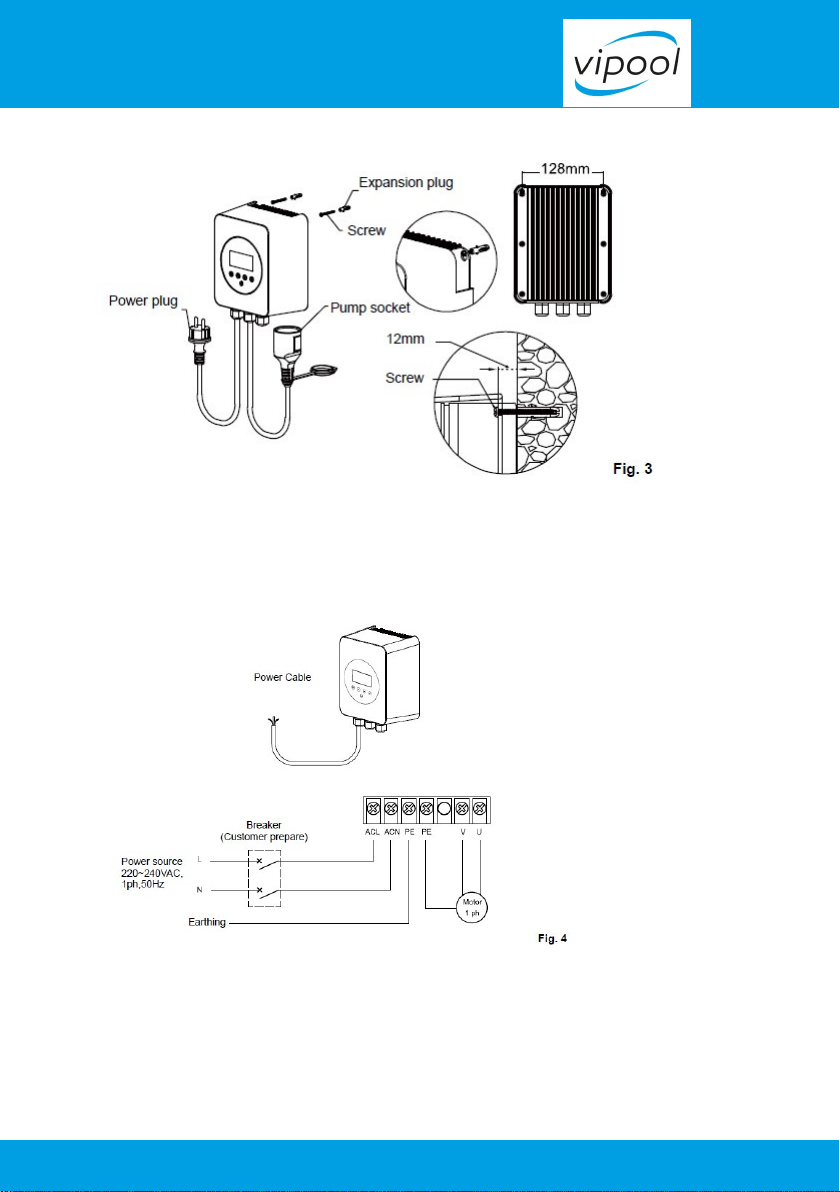

Marquez l’emplacement des trous sur le mur, percez et insérez les chevilles à expansion, serrez les
vis et suspendez l’appareil sur les vis.
4.1 Coupez toute alimentation à la pompe de la piscine, débranchez le variateur de l’interrupteur
principal qui fournit le courant électrique à la pompe.
4.2 Branchez la pompe de piscine à la prise femelle de sortie du Varipool.
4.3 Branchez leVaripool dans la connexion où la pompe était branchée à l’origine.
4.4 Allumez l’appareil.
min. 25 cm
min. 40 cm

VARIPOOL
6
Les prises/raccordement peuvent varier selon les diérents pays/régions.
Si vous n’avez pas besoin d’une prise d’alimentation pour l’installation, connectez l’appareil tel
qu’illustré sur la figure n°4.
Ne touchez pas le ventilateur quand l’appareil est en fonctionnement et attendre au moins 30
minutes après usage. Gardez-le hors de portée des enfants.
En raison de composants de conversion haute tension contenues dans l’appareil, n’essayez pas
de démonter ou de remplacer tout composant en cas de mauvais fonctionnement ou de panne.
Avant de bouger l’appareil, attendez que le voyant d’alimentation soit éteint ou au moins 3
minutes après l’avoir débranché.

VARIPOOL
7
5. PARAMÈTRES & FONCTIONNEMENT

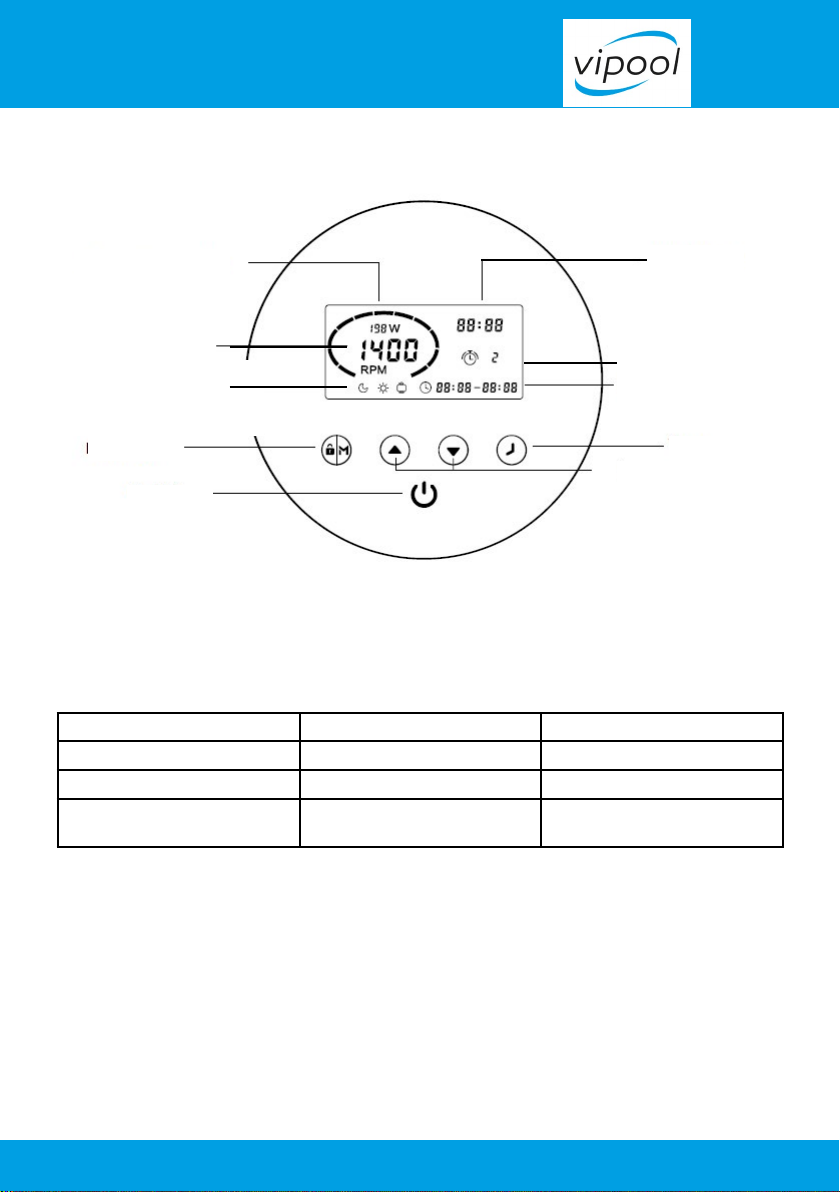

5.1 Panneau de configuration
5.2 Mode de sélection
Le variateur de fréquence dispose de 3 modes (vitesses). Vous pouvez faire fonctionner votre
pompe à une vitesse constante en choisissant « M » ou configurer jusqu’à 4 plages horaires
pour un fonctionnement quotidien, chacune avec une vitesse individuelle.
Mode Gamme de vitesse Vitesse par défaut
Nuit (Petite vitesse) V1 1200 ~ 2900 tr/min 2000 tr/min
Jour (Moyenne vitesse)V2 1200 ~ 2900 tr/min 2400 tr/mn
Contre lavage
(Grande vitesse) V3 1200 ~ 2900 tr/mn 2900 tr/min
Consommation Heure
Timer On/Timer Off
Horloge
Réglage
Vitesse en tr/min
Jour/Nuit/Lavage
Lent/Normal/
Haute vitesse
Mode
On/off

VARIPOOL
8
Mise en route de l’appareil
1- Appuyer 3 secondes sur la touche (cadenas/M) pour déverrouiller le clavier.
2- Appuyer sur la touche (Marche) pour démarrer.
Au démarrage, la pompe sera sur la vitesse d’amorçage réglée usine à 2900 TV/mn pendant une
minute.
3- Après la minute, pour aller d’une vitesse à l’autre, appuyer sur M. Au relâchement de la
touche, on passe à la vitesse suivante (en boucle).
V3 V2 V1 V3
lavage jour nuit lavage
4- Pour modifier les vitesses : il faut utiliser les touches pendant le fonctionnement de
cette vitesse.
5- Pour modifier la vitesse ou le temps de l’amorçage, suivre les indications suivantes.
En mode « o » appuyer 3 secondes sur les touches (simultanément).
Ré-appuyer pour faire défiler les codes.
CODE Par défaut Réglage
1Temps d’amorçage 1 mn 0/10 mn
2
3
4
5
6Vitesse d’amorçage 2900 TV/mn 1200/2900 TV/mn

VARIPOOL
9

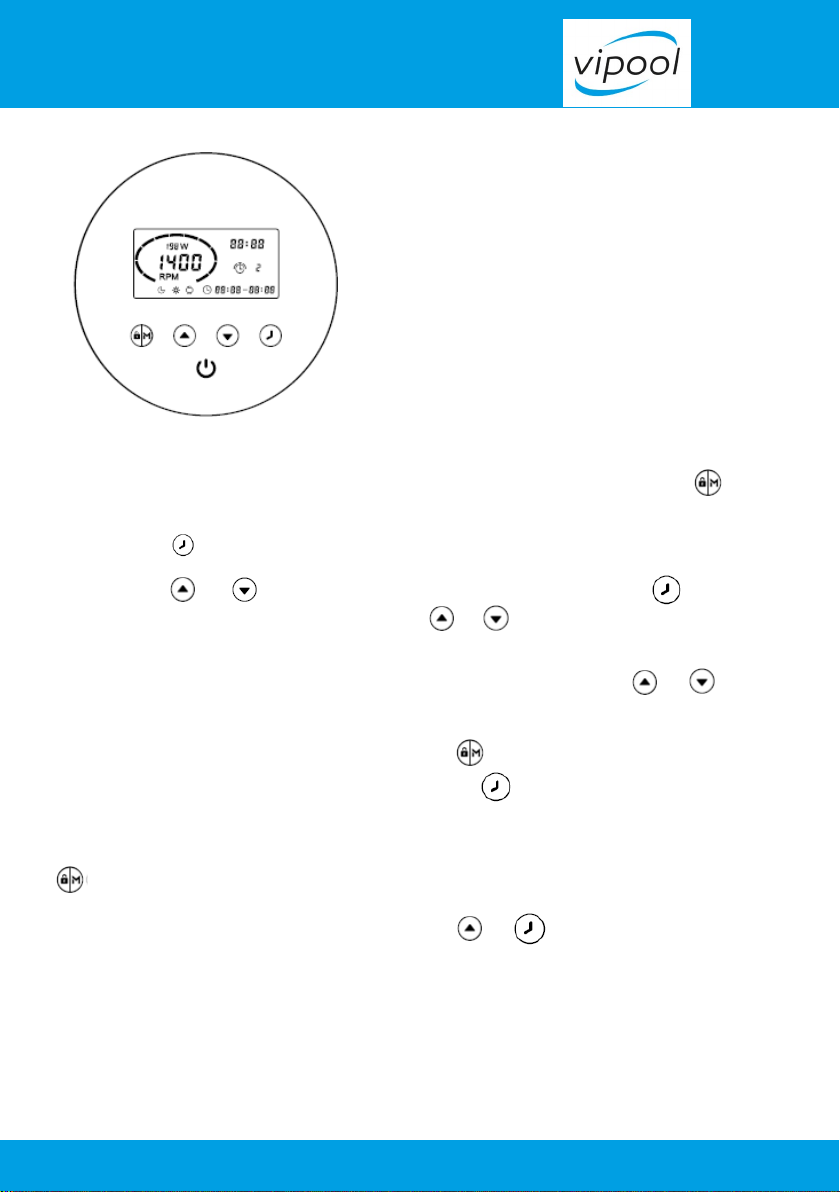

5.3 Réglage de l’horloge
4 plages horaires sont programmables : maintenez appuyé pendant 3 secondes sur pour
déverrouiller.
1-Appuyez sur
2-Appuyez sur et pour choisir la 1ère plage temps. Puis appuyez sur pour régler
le paramètre suivant (RPM) toujours en utilisant ( et ).
3-Répétez l’opération pour régler les 4 plages horaires.
4-Vérifiez que les 4 programmes sont bien enregistrés en les faisant défiler : ou .
•Si des plages horaires se chevauchent, l’enregistrement sera invalide et l’appareil fonctionnera
sur le dernier réglage valide enregistré.
•Pour sortir du menu « réglage horaire » appuyer sur pendant 3 secondes,
5-Réglez l’horloge en appuyant pendant 3 secondes sur .
Note :
•Si l’appareil est inactif pendant 1 minute l’écran se verrouille. Appuyez pendant 3 secondes sur
pour déverrouiller.
•L’appareil est doté d’une mémoire hors-tension.
•Pour restaurer les paramètres « usine » appuyez sur et .

VARIPOOL
10
5.4.Contrôle externe pour les séries « E » (avec un câble pilote)
! Ne pas appliquer de tension sur les fils pilotes.
(commun) Noir +
Marron
=
L – nuit
Vert M – jour
Blanc H – lavage
Rouge STOP
Les changements d’états se font en commutant le fil commun avec un des quatre autres.
(Voir tableau ci-dessus).
Pour changer la valeur des vitesses : il faut procéder comme suit :
En mode « o » appuyer 3 fois sur les touches (simultanément).
Ré-appuyer pour faire défiler les codes.
CODE Par défaut Réglage
1Temps d’amorçage 1 mn 0/10 mn
2 Vitesse minimum réglable 1200 rpm 1200/ 2900 rpm
3 H – vitesse lavage 2900 rpm 1200/ 2900 rpm
4 M – vitesse jour 2400 rpm 1200/ 2900 rpm
5 L – vitesse nuit 2000 rpm 1200/ 2900 rpm
6 Vitesse amorçage 2900 rpm 1200/ 2900 rpm

VARIPOOL
6. CODES ERREURS
CODE Description Analyse
E001 Tension d’entrée anormale Non défectueux, vérifiez votre installation
E002 Surtension à la sortie Non défectueux, vérifiez votre installation
E101 Surchaue du dissipateur de chaleur Contactez votre fournisseur
E102 Erreur du capteur du dissipateur de chaleur Contactez votre fournisseur
E103 Erreur de la carte mère Contactez votre fournisseur
E201 Erreur du circuit imprimé Contactez votre fournisseur
E202 Erreur de lecture carte mère Contactez votre fournisseur
E203 Erreur de lecture de l’horloge Contactez votre fournisseur
E204 Echec lecture du clavier Contactez votre fournisseur
E205 Erreur de communication Contactez votre fournisseur
AL01 Réduction automatique de la vitesse de
rotation en cas de température élevée Contactez votre fournisseur
Note :
1. AL01 n’est pas une indication d’erreur : quand il apparaît l’onduleur passera automatiquement à
une plus faible vitesse pour protéger contre une haute température interne. Quand la température
sera retombée à 65°C l’onduleur reprendra à la vitesse préréglée.
2. Lorsque les causes sont E002/E101/E103, l’appareil recommencera à fonctionner
automatiquement, cependant à la quatrième apparition, l’appareil cessera de fonctionner. Pour
reprendre son fonctionnement, débranchez l’appareil, rebranchez-le et restaurez-le.
7. EXCLUSIONS
Le fabricant ne peut être tenu responsable des conséquences résultant d’une installation inap-
propriée, incorrecte ou une non-concordance du produit pour les pompes de piscine qui ne sont
pas compatibles. Nous nous réservons le droit de modifier la spécification du produit ou de ses
performances ou le contenu du Guide de l’Utilisateur sans préavis en cas de mise à niveau tech-
nique.
8. RÉGLEMENTATION WEEE
Lors de la mise au rebut du produit, veuillez le remettre à une collecte désignés pour le recyclage
des déchets d’équipements électriques et électroniques.
La collecte séparée et le recyclage des déchets d’équipements au moment de l’élimination
permettra d’assurer qu’il est recyclé d’une manière durable. Contactez votre mairie pour plus
d’informations.
Conforme aux normes :
EN.61800-3 : 2004 +A1 : 2012
EN.61800-5 : 2007 +A1 : 2017.
11

15 Rue des Marais 44310 ST Philbert de Gd Lieu
www.acis-france.com
VARIPOOL
Option : détecteur de débit
Si vous avez besoin d’un asservissement lié au débit (P.A.C / traitement), vous devez utiliser
un détecteur de flux installé sur la canalisation au refoulement de la pompe - voir la référence
ci-dessous.
Détecteur de ux + collier
ref : FLOW50

15 Rue des Marais 44310 ST Philbert de Gd Lieu France
www.acis-france.com
VARIPOOL
FREQUENCY INVERTER
50963 (E) - 50964 (E) - 50965 (E) - 50966 (E)
11/2019-NOTVARIPOOL

VARIPOOL
14
CONTENTS
1 – IMPORTANT SAFETY INSTRUCTIONS....................................... 15
2 – TECHNICAL DATA....................................................................... 16
3 – BEFORE INSTALLATION............................................................. 17
4 – CONNECTING TO POOL PUMP ................................................. 17
5 – SETTINGS & OPERATION........................................................... 18
6 – PROTECTON & ERROR CODES .................................................. 20
7 – EXCLUSIONS............................................................................... 21
8 –WEEE LEGISLATION ................................................................... 22
Options .............................................................................................. 23

VARIPOOL
15 Rue des Marais 44310 ST Philbert de Gd Lieu
www.acis-france.com
SAFETY SYMBOLS
Read and keep the manual in a safe place
Warning
Caution: Risk of electrical shock
Do not touch the heat sink
e-Waste: Dispose at recycling centre
1. IMPORTANT SAFETY INSTRUCTIONS
To make the best use of this energy saving device and to avoid potential risk of fire,
electrical shock, serious injuries to people or damage to property, please read this user
guide carefully before installation and keep it for future reference.

VARIPOOL
16
1.1 It is incompatible with:
a. Single phase motors with centrifugal switch
b. Pool pump motors with start relays or switch
c. Series or DC motors
d. Pool pump motors with faults in their rotors or capacitors
e. Three-phase motor coupled in 400V.
1.2 A circuit breaker with a rated residual current not exceeding 30mA must be used with this product.
If you are not sure of the compatibility of your pool pump with this device, please contact your
supplier or manufacturer before proceeding with installation.
2.TECHNICAL DATA
for single phase pump for 3 phases pump
Model 50963 (E) 50964 (E) 50965 (E) 50966 (E)
Input power 1 phase AC 1 phase AC 1 phase AC 1 phase AC
Input voltage 220~240V 220~240V 220~240V 220~240V
Input frequency 50Hz 50Hz 50Hz 50Hz
Output power Max 1.1 kW Max 2.2 kW Max 1.1 kW Max 2.2 kW
OutputVoltage 1ph, 0~240V 1ph, 0~240V 3ph, 0~240V 3ph, 0~240V
Pump type Single phase Single phase Three Three
Max. current Max 6 A Max 12 A Max 4.5 A Max 8 A
Speed range 1200~2900 rpm 1200~2900 rpm 1200~2900 rpm 1200~2900 rpm
Cooling Heater Heater + fan Heater Heater + fan
Net Dimension (L*H*W) 187 * 110 * 155 mm 187 * 110 * 155 mm 187 * 110 * 155 mm 187 * 110 * 155 mm
Gross/NetWeight 3.0/2.7Kg 3.0/2.7Kg 3.0/2.7Kg 3.0/2.7Kg
Models with «E» in reference number comes with 2.5 m external control cable.
Main
winding
Auxiliary
winding If aVaripool suitable for three-phase pumps
is used, the drive will be supplied with 230V
single-phase and the pump must be connected
to 230V or delta for a motor:
230V Δ/400V .
Y
three phase :
Single phase:
coupling Δ
-230V
U2 Z2
Z2
U1
U230V
This device can ONLY be used with pool pumps with permanent split capacitor motor and
230/400 V three phase motor. The schematic diagram below show a typical single speed
swimming pool pump motor and a 3 phase motor 230.

VARIPOOL
17
DIMENSIONS
3. BEFORE INSTALLATION
Upon receipt of this device, check for damage to the packaging or product. DO NOT PROCEED
with installation if any damage is found; contact your supplier. Do not use extension leads with the
device. This can pose a danger particularly in the vicinity of a swimming pool
Make sure the place you choose for installation meets the following conditions:
-Ambient temperature from -10~40°C
-45 to 90 percent relative humidity, non-condensing
-Less than 1000m above sea level
-Keep out of direct sunlight
-Good ventilation.
For ecient cooling, please make sure it is installed with a minimum
clearance surrounding it (Fig2).
Blocked ventilation or an enclosed space with limited air flow may
cause overheating or potential operational failure of the inverter.
4. CONNECTING TO POOL PUMP
Please follow these steps and the wiring diagram for correct connection. The warranty may be
compromised if the device is not installed in accordance with instructions described in this manual.
Only one pump can be connected to the inverter. Please do not connect any other appliance to the
output.
Mark the hole locations on the wall, drill and insert the expansion plugs supplied, fit the screws and
hang the device on the screws.
4.1 Turn o all electrical supply to the pool pump, unplug it from the main switch or at the chlorinator
which provides electrical power to the pump.
4.2 Plug the pool pump into the device’s power outlet (marked PUMP CONNECTION ONLY).
4.3 Plug the device into the main switch/chlorinator/timer connection where the pump was originally
plugged into.
4.4 Switch all power back on.

VARIPOOL
18
Above figure is for reference only, plug & socket may vary for dierent countries/regions.
If you do not require a power plug for installation, wire the device as shown in Fig.4, please.
Do not touch the heat sink while the device is in operation or until at least 30 mins after it has
been switched o. Keep it out of reach of children.
Because of high voltage conversion components contained in the device, do not try to
disassemble or replace any components in case of malfunction or breakdown. Before serving
on the unit, wait till the power light turned o or at least 3 minutes after power plug has been
plugged o from input supply.

VARIPOOL
19
5. SETTINGS & OPERATION

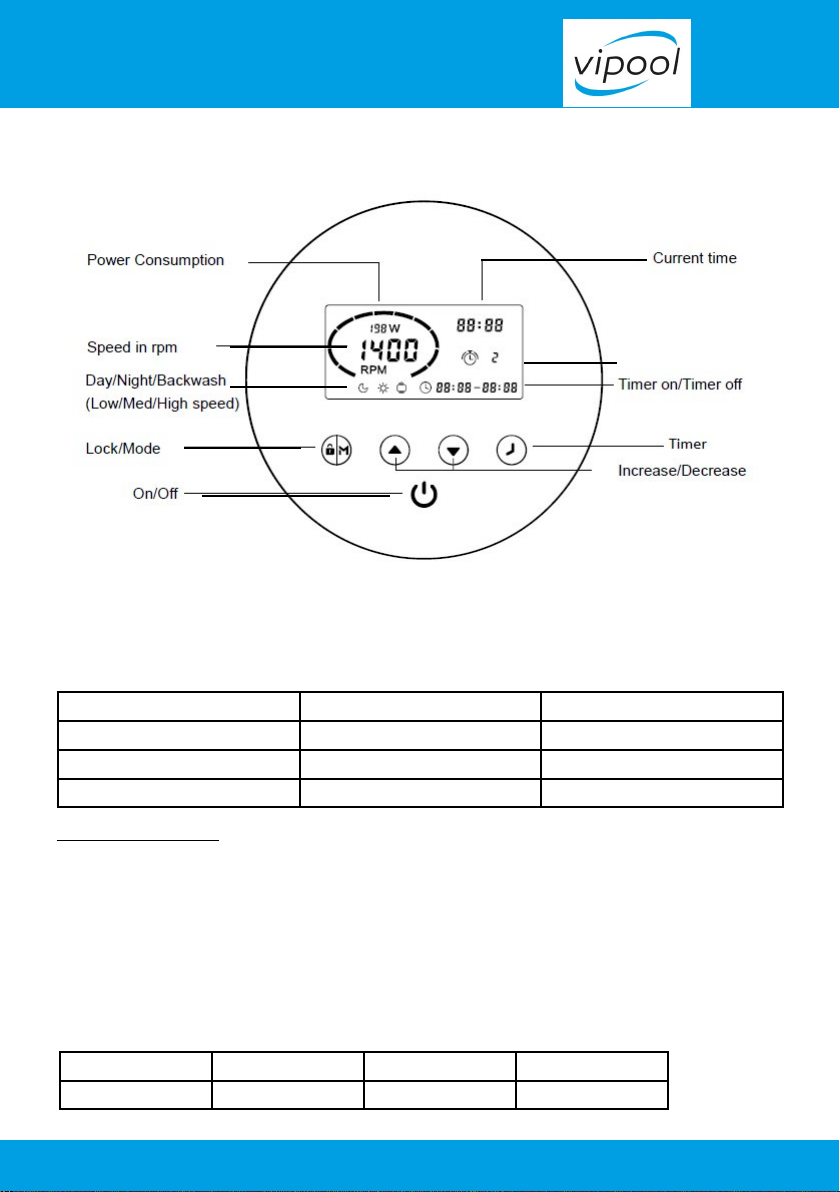

5.1 Control panel
5.2 Selection mode
The frequency inverter has 3 modes(speed ranges).You can either run your pump at a constant
speed choosing from “M” or set up to 4 timers for daily operation, each with an individual
speed.
Mode Speed range Default speed
Night (Low) V1 1200 ~ 2900 rpm 2000 rpm
Day (Medium) V2 1200 ~ 2900 rpm 2400 rpm
Backwash (High) V3 1200 ~ 2900 rpm 2900 rpm
Switch on the device
1- Press 3 seconds the button (padlock/M) to unlock the keyboard.
2-Press the button (On) to start.
On startup, the pump will be on the factory set boot speed at 2900 round/mn during one
minute.
3- After one minute, to change from one speed to another, press M. At the release of the button,
next speed starts (in a loop).
V3 V2 V1 V3
washing day night washing

VARIPOOL
20
5.3 Timer setting
You can set up to 4 timers : (hold for 3 seconds to unlock ).
1-Press to enter timer setting.
2-Use and to choose the first time lap. then press to set the next parameter
(RPM) still using arrows ( and ).
3-Repeat the above steps to set the other 3 timers.
4-Ensure the 4 programs are valid pressing arrows : or .
• Any overlapping of timer periods will be considered as invalid and the device will only run based
on the previous valid timer setting.
• During timer setting, if you want to abandon it, hold 3 seconds,
5-Press 3 seconds to enter timer settings : .
Note :
• If inactivate for 1 minute, the screen will lock automatically. Hold on 3 seconds
to unlock.
• The device has power-o memory.
• Under OFF mode, hold for 3 seconds to retrieve factory setting and .
4- To change speed: use buttons while this speed is in use.
5- To change speed or priming time, use following instructions.
In “o” mode press buttons 3 seconds (simultaneously).
Press again to scroll through codes.
CODE Default setting Manual setting
1 priming time 1 mn 0/10 mn
2
3
4
5
6 priming speed 2900 round/mn 1200/2900 round/mn
