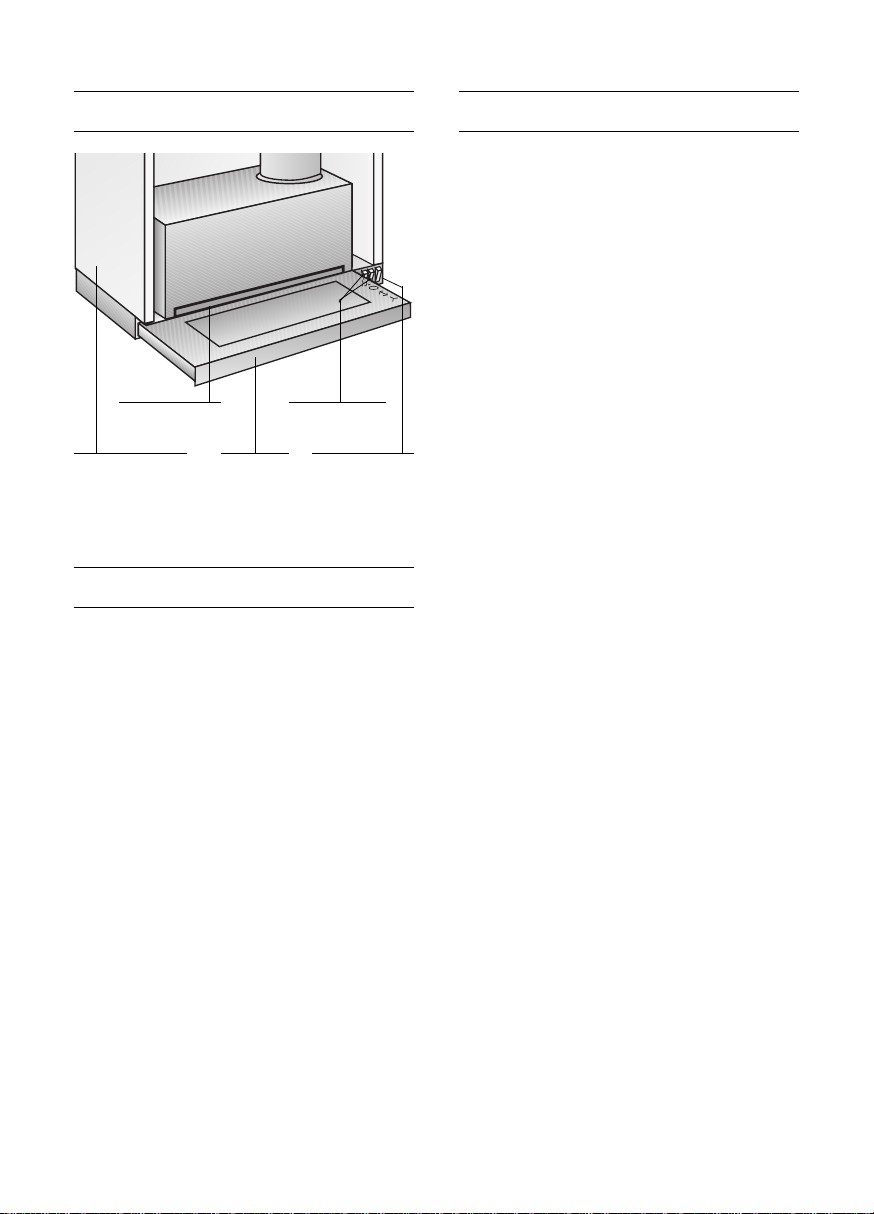

Filterrahmen Schalter
Lüfterstufen
Oberschrank Wrasen-
auszug Schalter Beleuchtung
Gerätebeschreibung
Gebrauchsanleitung
Betriebsarten
Betriebsarten
Abluftbetrieb:
KDer Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
KDer Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
KDie Küche bleibt weitgehend frei von
Fett und Geruch.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
KHierzu muss ein Aktivkohlefilter
eingebaut werden (siehe Filter und
Wartung).
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchs-
anleitung.
KDer Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
KDer Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
KDer Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.

4
Vor dem ersten Benutzen
Wichtige Hinweise:
KDiese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne Ausstat-
tungsmerkmale beschrieben sind, die
nicht auf Ihr Gerät zutreffen.
KDiese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
KBevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für
Ihre Sicherheit sowie zum Gebrauch und
zur Pflege des Gerätes.
KBewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.
Störungen
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.
Für Beanstandungen die auf
Planung und Ausführung der
Rohrstrecke zurückzuführen sind,
übernimmt der Hersteller der
Dunstabzugshauben keine
Gewährleistung.
KDieses Gerät ist ent-
sprechend der
europäischen Richtlinie
2002/96/EG über Elektro-
und Elektronik-Altgeräte
(waste electrical and
electronic equipment –
WEEE) gekennzeichnet.
Die Richtlinie gibt den
Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der
Altgeräte vor.

5
Sicherheitshinweise
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu vermei-
den.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
Kinder nicht mit dem Gerät spielen
lassen.
Erwachsene und Kinder dürfen nie
unbeaufsichtigt das Gerät betreiben,
– wenn sie körperlich oder geistig dazu
nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung
fehlen, das Gerät richtig und sicher zu
bedienen.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
!aufsteigende Flammen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleich-
zeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.

6
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
KEinschalten des Lüfters
bei Kochbeginn.
KAusschalten des Lüfters
erst einige Minuten nach Kochende.
Einschalten des Lüfters:
1. Wrasenauszug ausziehen.
KDer Lüfter ist in Betrieb.
2. Gewünschte Lüftereinstellung wählen.

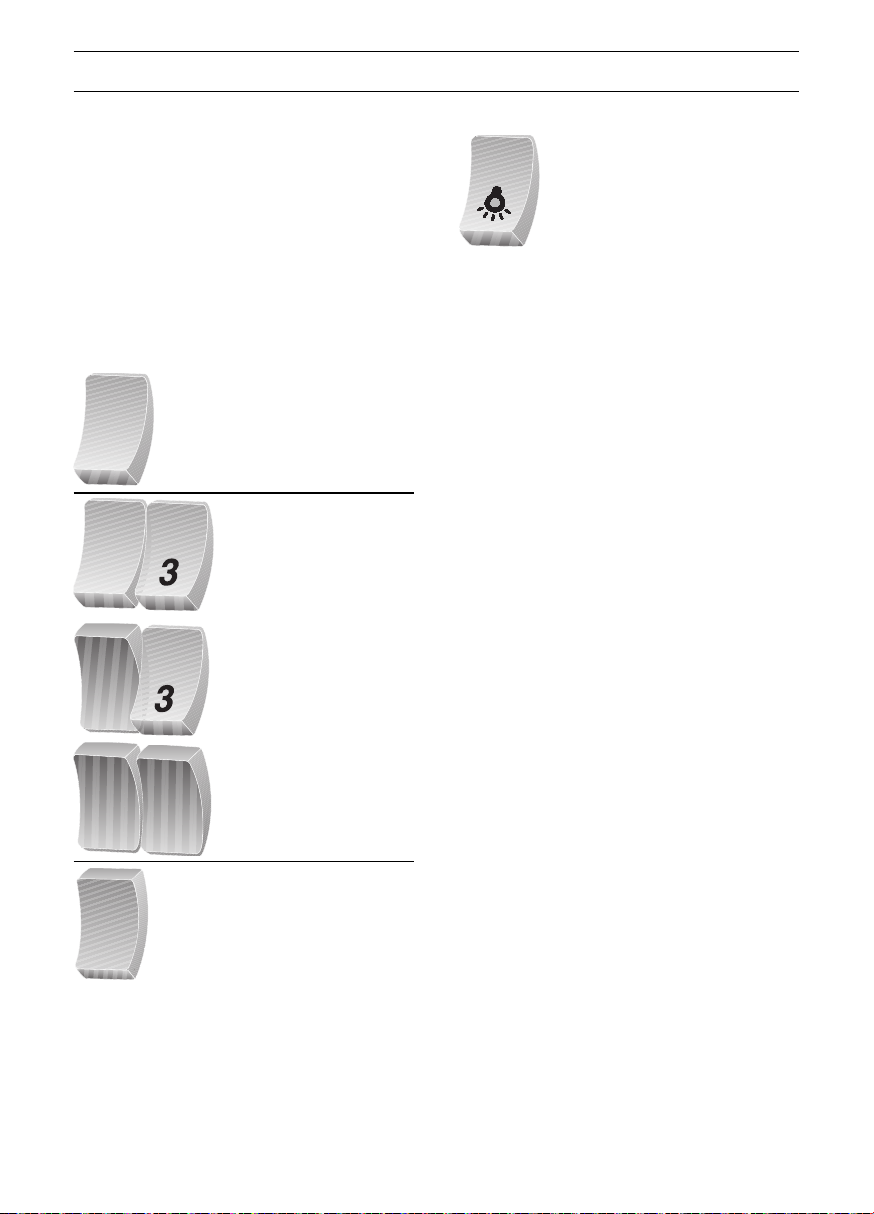

Bedienelemente der verschiedenen
Modelle:
Bedienen der Dunstabzugshaube
2
3
1
Beleuchtung:
Hinweis: Die Beleuchtung kann zu jeder
Zeit verwendet werden, auch wenn der
Wrasenauszug eingeschoben ist.
0
Stufe 1
Stufe 2
Aus
Ein
Stufe 1
Stufe 2
Stufe 3
Stufe 3
Stufe 1
Stufe 2
1
2
Ausschalten des Lüfters:
KWrasenauszug bis Anschlag
einschieben.
Hinweis: Beim erneuten Ausziehen des
Wrasenauszuges arbeitet der Lüfter in der
zuletzt gewählten Einstellung.
2
2
3
2

7
Filter und Wartung
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes können verschiedene
Fettfilter eingesetzt werden.
Um den Fettfilter austauschen zu können,
muß der Filterrahmen abgenommen werden.
Aus- und Einbauen des
Filterrahmens:
Ausbauen:
1. Schranktüre öffnen.
2. Filterrahmen an den Griffmulden im
Schauglas nach vorne schieben und
dann von vorne ganz herausziehen.
Einbauen:
1. Filterrahmen an Gehäuse ansetzen und
ganz einschieben.
2. Schranktüre schließen.
Vlies-Fettfilter:
Die Filtermatte besteht aus schwer ent-
flammbarem Material.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die Entflamm-
barkeit und die Funktion der Dunstabzugs-
haube kann beeinträchtigt werden.
Wichtig:
Durch rechtzeitiges Austauschen des Vlies-
Fettfilters wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
1.
2.
Austauschen des Vlies-Fettfilters:
KBei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Vlies-Fettfilter nach
8 bis 10 Wochen ausgetauscht werden.
KBei bedrucktem Vlies-Fettfilter
spätestens dann, wenn die farbige
Bedruckung zerfließt.
KNur Originalfilter verwenden.
Dadurch werden die Sicherheitsvor-
schriften eingehalten und eine optimale
Funktion gewährleistet.
Entsorgung des alten Vlies-Fettfilters:
KVlies-Fettfilter enthalten keine Schad-
stoffe. Sie sind kompostierbar und
können als Bio-Müll entsorgt werden.

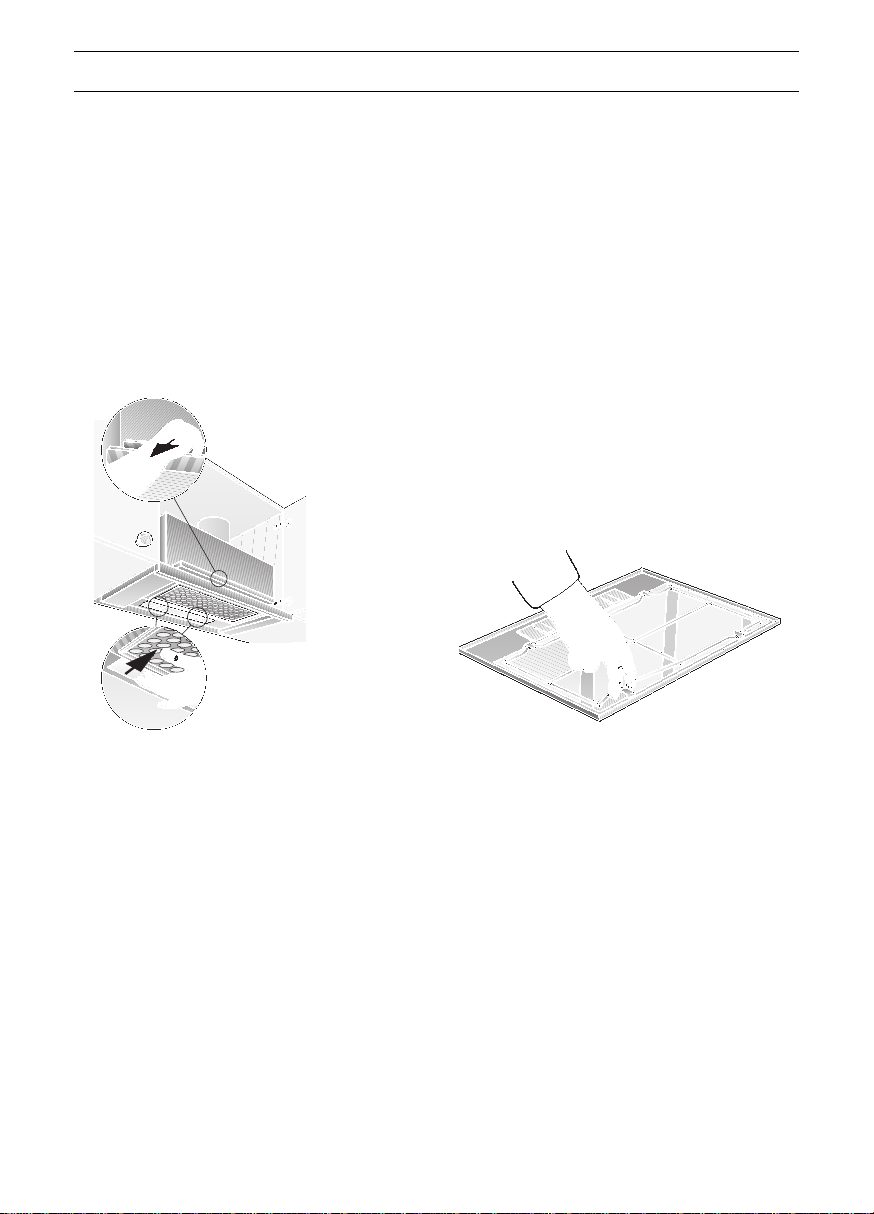

Aus- und Einhängen des Vlies-Fettfilters:
1. Drahtgitter abnehmen.
2. Vlies-Fettfilter austauschen.
3. Drahtgitter wieder einsetzen.
Metall-Fettfilter:
Die Filtermatte besteht aus unbrennbarem
Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der
Metall-Fettfilter wird der Brandgefahr vorge-
beugt, die durch Hitzestau beim Frittieren
oder Braten entstehen kann.

8
Filter und Wartung
– Schraube und Flügelmutter liegen dem
Aktivkohlefilter bei –.
3. Aktivkohlefilter im Dunstabzugsgehäuse
auf der linken Seite oben anlegen,
hochschwenken und mit der
Flügelmutter verriegeln.
4. Filterrahmen wieder einbauen.
Der Ausbau des Aktivkohlefilters erfolgt in
umgekehrter Reihenfolge.
Wechsel des Aktivkohlefilters:
Bei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Aktivkohlefilter ungefähr
1 x im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im FACHHANDEL
erhältlich (siehe Sonderzubehör).
KNur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
Entsorgung des alten Aktivkohlefilters:
KAktivkohlefilter enthalten keine Schad-
stoffe. Sie können z. B. als Restmüll
entsorgt werden.
Reinigen der Metall-Fettfilter:
KBei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettfilter 1 x
im Monat gereinigt werden.
KDas Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
KDer Filter muss locker in der Geschirr-
spülmaschine liegen.
Er darf nicht eingeklemmt sein.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
KBeim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
Aus- und Einbauen des Metall-Fettfilters:
Siehe Aus- und Einbauen des Vliesfett-
filters.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.

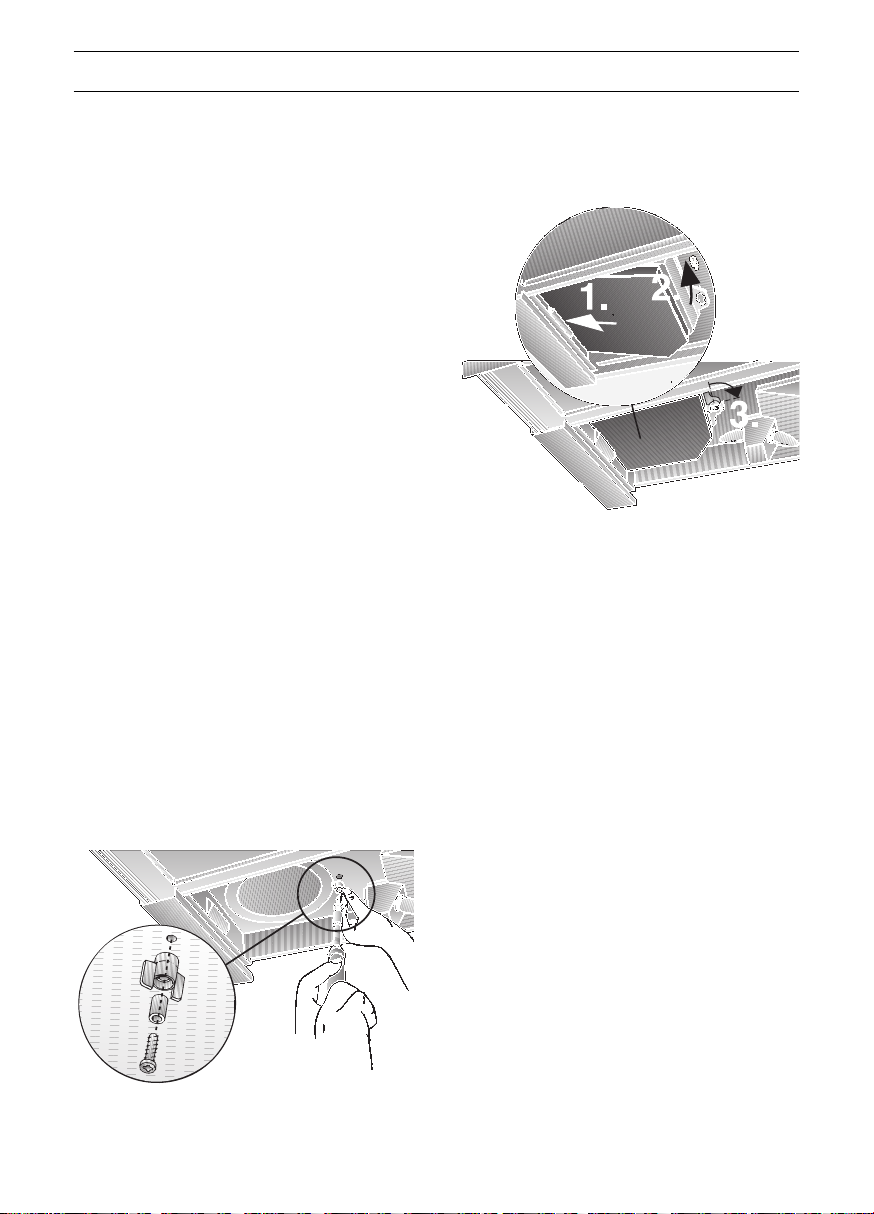

Der Aktivkohlefilter wird über dem Fettfilter
in die Dunstabzugshaube eingebaut.
Ein- und Ausbauen:
1. Filterrahmen ausbauen
(siehe Filter und Wartung).
2. Schraube durch Flügelmutter und Hülse
stecken und in das Gehäuse eindrehen
(nur beim ersten Einbau erforderlich).

9
Reinigen und Pflegen
Bei Geräten mit Glasplatte im Wrasen-
auszug:
KDie Glasplatte ist einfach abnehmbar
und kann in der Geschirrspülmaschine
gereingt werden.
Auswechseln der Lampe
1. Dunstabzugshaube ausschalten und
durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos
machen.
2. Wrasenauszug ausziehen und den Filter-
rahmen abnehmen.
3. Lampen austauschen.
(Handelsübliche Kerzenlampen
max. 40 Watt, Sockel E 14).
4. Filterrahmen wieder einsetzen.
5. Netzstecker wieder einstecken oder
Sicherung einschalten.
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
Dunstabzugshaube nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
KZum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes
Fensterputzmittel verwenden.
KKratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
KBeim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
KHinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
KVerwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
KReinigen Sie nur in Schliffrichtung.
KWir empfehlen unseren Edelstahlreiniger
Nr. 461731.
Bestell-Adresse siehe beiliegendes
Service-Heft.
Aluminium-, Lack- und Kunststoff-
oberflächen:
KKeine trockenen Tücher verwenden.
KVerwenden Sie ein mildes Fenster-
reinigungsmittel.
KKeine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
Beachten Sie die Garantiebestimmungen
im beiligenden Service-Heft.

10
Montageanleitung:
Wichtige Hinweise
Zusätzliche Hinweise bei Gas-Koch-
geräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugs-
haube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltver-
träglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.

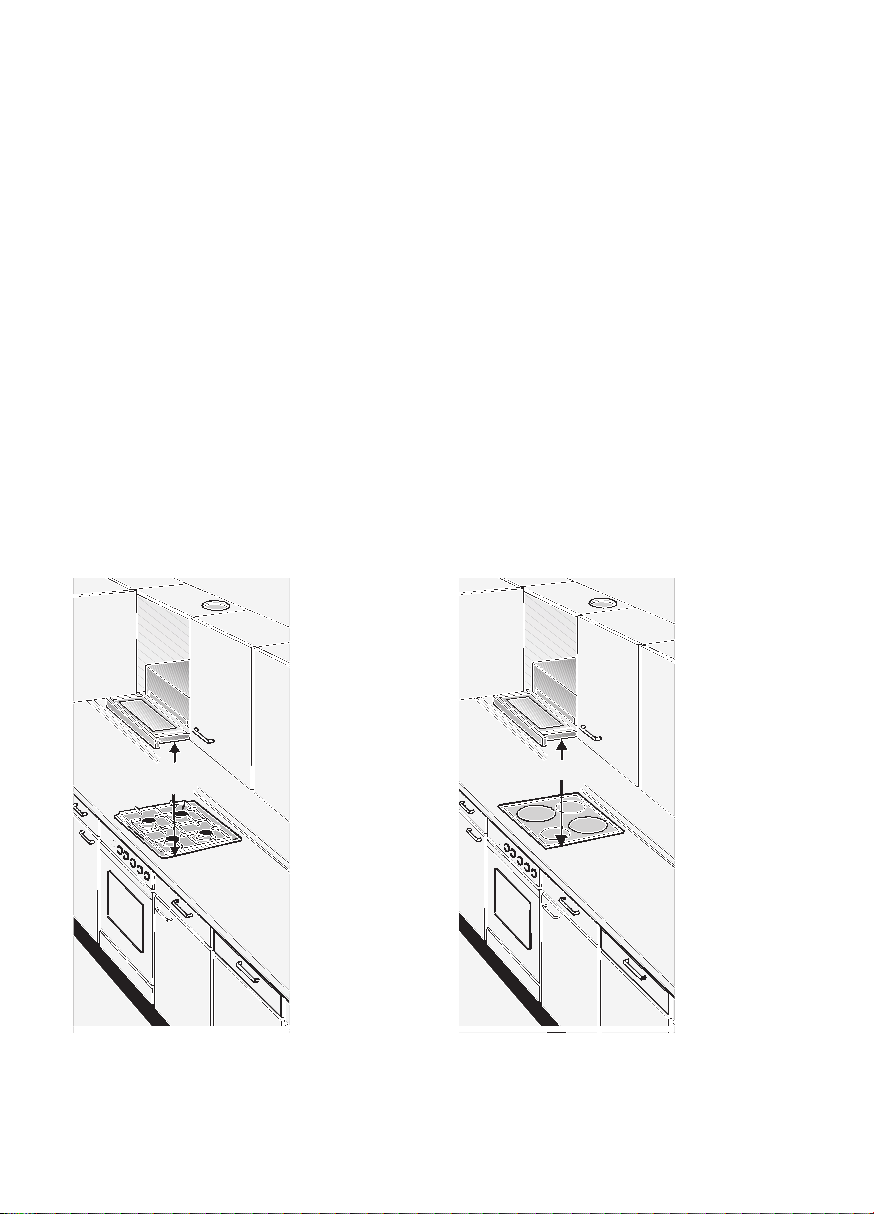

Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstab-
zugshaube: 430 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für Gas-
Herde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.

11
Vor der Montage
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außen-
wand ins Freie geleitet.
DDie Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin noch
in einen Schacht, welcher der Entlüftung
von Aufstellungsräumen von Feuerstätten
dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen
Vorschriften (z. B. Landesbauordnungen)
zu beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Bei Abluftbetrieb sollte in der Dunstab-
zugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist der Dunstabzugshaube keine
Rückstauklappe beigelegt, kann sie über
den Fachhandel bezogen werden.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Optimale Leistung der Dunstabzugs-
haube:
KKurzes, glattes Abluftrohr.
KMöglichst wenig Rohrbögen.
KMöglichst große Rohrdurchmesser (am
besten l120 mm ) und große Rohr-
bögen.
100
120
100
120
100
120

12
Vor der Montage
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
Für Beanstandungen die auf
Planung und Ausführung der
Rohrstrecke zurückzuführen sind,
übernimmt der Hersteller der
Dunstabzugshauben keine
Gewährleistung.
KRundrohre:
Wir empfehlen
Innendurchmesser mind. 120 mm.
KFlachkanäle müssen einen gleichwerti-
gen Innenquerschnitt wie Rundrohre mit
100/120 mm Innendurchmesser haben.
Sie sollten keine scharfen
Umlenkungen haben.
l100 mm ca. 078 cm2
l120 mm ca. 113 cm2.
Bei abweichenden Rohrdurchmessern:
KDichtstreifen einsetzen.
KBei Abluftbetrieb für ausreichend Zuluft
sorgen.

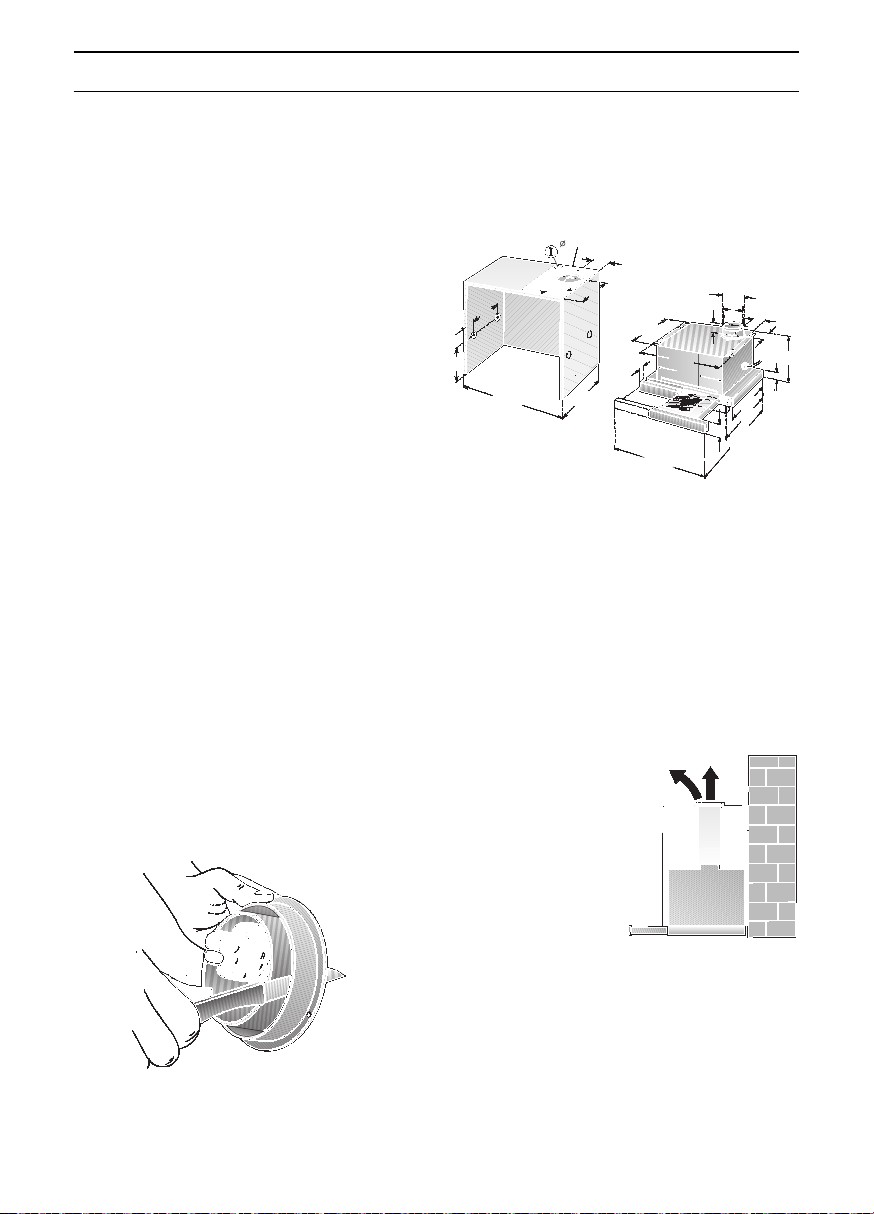

Anschluss Abluftrohr:
Rohrdurchmesser: 100 oder 120 mm.
KBeiligenden Abluftstutzen einsetzen und
bis Anschlag verdrehen.
KBei Rohrdurchmesser 120 mm den
inneren Teil des Abluftstutzens heraus-
schneiden.
Abluft nach oben:
KDazu Öffnung in der Decke des Ober-
schrankes, mit Auskerbung für Elektro-
Anschlusskabel herstellen.
– Schablone O Iliegt bei –.
Das komplette
Montage-Set
können Sie beim
Fachhandel
erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie auf der
letzten Seite der
Gebrauchs-
anleitung.
Abluft direkt nach hinten:
– innerhalb des Oberschrankes –.
KDazu Öffnung in der Rückwand des
Oberschrankes, mit Auskerbung für
Elektro-Anschlusskabel herstellen.
Umluftbetrieb
KMit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
Vorbereiten:
KÖffnung in der Decke des Ober-
schrankes, mit Auskerbung für Elektro-
Anschlusskabel herstellen.
– Schablone O
Iliegt bei –.
180
61,5
196
600
min.
280
200
125
115/130
120
100
257
20
542
500
598
40
450
280
259
32
212
80
75
40

13
Vorbereiten Oberschrank
Auf Mindestabstand Kochstellen –
Dunstabzugshaube von 650 mm (bei Gas-
Kochstelle) bzw. 430 mm (bei Elektro-
Kochstellen) achten.
Diese Dunstabzugshaube ist zum Ein-
bauen in einen Oberschrank mit folgenden
Abmessungen vorgesehen:
Breite: 600 mm
Tiefe: 280 bis 350 mm
Höhe: mind. 280 mm.
Vorbereiten:
1. Schrankboden – falls vorhanden –
entfernen.
 Die Stabilität des Schrankes muss
gewährleistet sein.
2. Je zwei Befestigungspunkte – rechts
und links – an den Schrankinnenseiten
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l2 mm – max. 10 mm tief.
Zum Anreißen der Befestigungspunkte
beiliegende Schablone O
II verwenden.
Achtung:
KDie Befestigungspunkte auf der
Schablone sind so festgelegt, dass eine
20 mm dicke Griffleiste korpusbündig
montiert werden kann.
KWird keine Griffleiste montiert, müssen
die Befestigungspunkte 20 mm nach
vorne versetzt werden.
Bei Schranktiefen von mehr als 280 mm
kann das Gerät nach hinten versetzt wer-
den,
. . . wenn die Lichtleiste der Einbauküche
. . . nach hinten versetzt ist,
. . . wenn die Griffleiste mehr als 20 mm
. . . dick ist.
Dazu die Befestigungspunkte entspre-
chend weiter nach hinten versetzen.
3. Die 4 beiliegenden Befestigungswinkel
ausrichten und festschrauben.

14

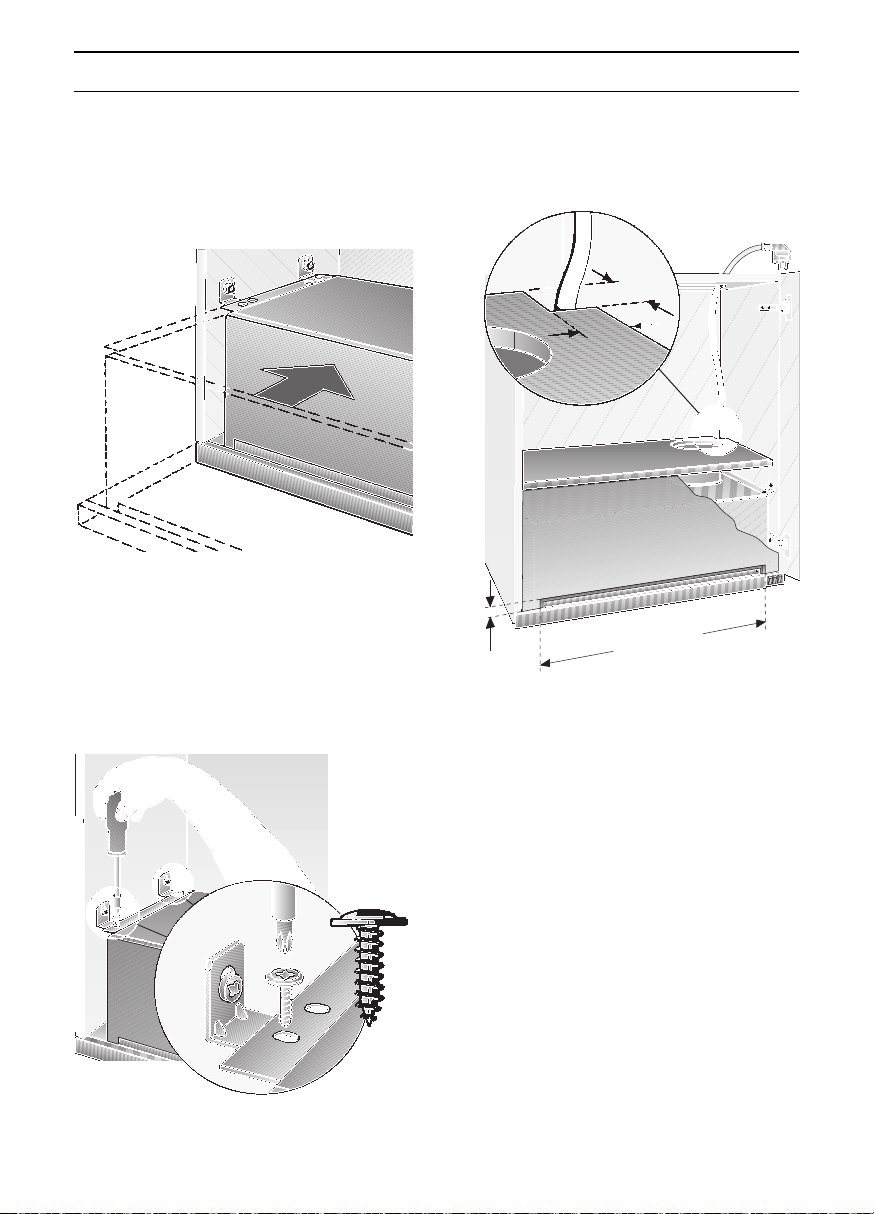

Einbauen in den Oberschrank
1. Schranktüre ausrichten, wenn Scharnier
nach Einbau der Dunstabzugshaube
nicht mehr zugänglich ist.
2. Dunstabzugshaube auf den
Befestigungswinkeln aufsetzen und
einschieben.
4. Unmittelbar über der Dunstabzugs-
haube einen Zwischenboden montieren.
Öffnungen für die Rohrverbindung und
für das Netzanschlusskabel vorsehen.
20 20
mind.15
mind. 475
Ist der Zwischenboden fest eingebaut,
müssen 4 Löcher so gebohrt werden, dass
die 4 Befestigungsschrauben für die
Dunstabzugshaube zugänglich sind.
5. Netzanschlusskabel durch die Öffnung
im Oberschrank legen und die
Rohrverbindung herstellen.
6. Elektrische Verbindung herstellen.
7. Wird an den Wrasenauszug keine
Griffleiste montiert, müssen die
3 Löcher mit den beiliegenden Kappen
verschlossen werden.
Wichtig: Die Dunstabzugshaube muss
auf den 4 Befestigungswinkeln sicher
aufliegen.
3. Beiliegende 4 Schrauben leicht
eindrehen, Dunstabzugshaube
ausrichten und festschrauben.
Kontrollieren, dass die Dunstabzugs-
haube fest im Schrank sitzt.

15
Einbauen in den Oberschrank
8. Wandabdeckung falls erforderlich auf
das benötigte Maß kürzen
(z. B. absägen) und an den Oberschrank
festschrauben.
Einbau einer Griffleiste:
KAn den Wrasenauszug kann eine
Griffleiste montiert werden.
1. Mit beiliegender Schablone O
III die
3 Befestigungspunkte an der Griffleiste
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l2 mm – max. 10 mm tief.
2. Griffleiste ausrichten und am Gerät mit
den 3 beiliegenden Schrauben fest-
schrauben.
20
94 230
230 44
598

16
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt-
steckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt über dem Oberschrank oder in
dessen unmittelbarer Nähe anbringen.
KDie Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlos-
sen sein.
KIst die Schutzkontaktsteckdose nach
der Montage der Dunstabzugshaube
nicht mehr zugänglich, muss eine
Trennvorrichtung wie beim
Festanschluss vorhanden sein.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
vermeiden.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
Einbauen in den Oberschrank
Hinweis: Das Gehäuse der Dunstabzugs-
haube kann innerhalb des Oberschrankes
verkleidet werden (z. B. mit Spanplatten).
Dabei beachten:
– Der Zwischenboden darf nicht auf das
Gehäuse der Dunstabzugshaube
aufgelegt werden.
– Die vordere Verkleidung nicht am
Gehäuse befestigen.
– Zugänglichkeit für Filterwechsel und
Kundendienst vorsehen.
Gewicht in kg:
Abluft Umluft
7,0 8,0
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.

17
Filter frame
Ventilator
switches
Wall
cupboard
Pull-out vapour
extractor Light switch
Appliance description
Operating modes
Exhaust-air mode:
KThe extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
KThe grease filter absorbs the solid
particles in the kitchen vapours.
KThe kitchen is kept almost free of grease
and odours.
DWhen the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
Operating modes
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air-inta-
ke/exhaust-air wall box or by other techni-
cal measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
KAn activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
KThe extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
KThe grease filter absorbs the grease
particles in the kitchen vapours.
KThe activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Instructions for use:

18
Before using for the first time If you encounter a problem
If you have any questions or if a fault
occurs, please call Customer Service.
(See list of Customer Service
representatives).
When you call, please quote the following:
E-Nr. FD
Enter the relevant numbers into the box
above. The E-Nr. (product no.) and FD
(production date) are shown on the
nameplate which can be seen inside the
extractor hood after the filter frame has
been detached.
The manufacturer of the extractor
hoods accepts no liability for complaints
which can be attributed to the design
and layout of the pipework.
Important notes:
KThe Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
KThis extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
KBefore using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
KPlease retain the operating and
installation instructions for a subsequent
owner.
KThis appliance is labelled
in accordance with
European Directive
2002/96/EG concerning
used electrical and
electronic appliances
(waste electrical and
electronic equipment –
WEEE). The guideline
determines the framework for the return
and recycling of used appliances as
applicable throughout the EU.

19
Safety instructions
Do not use the appliance if damaged.
The appliance may be connected to the
mains by a qualified technician only.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his customer
service or a similarly qualified person in order
to prevent serious injury to the user.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch
fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
Never allow children to play with the
appliance.
Do not let adults or children operate the
appliance unsupervised:
– if they are mentally or physically unable
to use the appliance safely and correctly,
– if they don’t have the knowledge and
experience to use the appliance safely
and correctly.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
!to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if
the housing surfaces are touched or a risk
of damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.

20
The most effective method of removing
vapours produced during cooking is to:
KSwitch the ventilator ON
as soon as you begin cooking.
KSwitch the ventilator OFF
a few minutes after you have finished
cooking.
Switching the ventilator ON:
1. Pull out the vapour extractor tray.
KThe ventilator is operating.
2. Select the required ventilator power level.
Operating controls on different models:
How to operate the extractor hood
Light:
Note: The light can be switched on at any
time, including when the vapour extractor
tray has been pushed back into the hood.
2
3
1
Level 1
Level 2
Level 1
Level 2
Level 3
Level 3
Level 1
Level 2
1
2
Switching the ventilator OFF:
KPush the vapour extractor tray back in
as far as it will go.
Note: The next time that the tray is pulled
out, the ventilator will start up at the power
level to which it was last set.
2
2
3
2
0
OFF
ON
