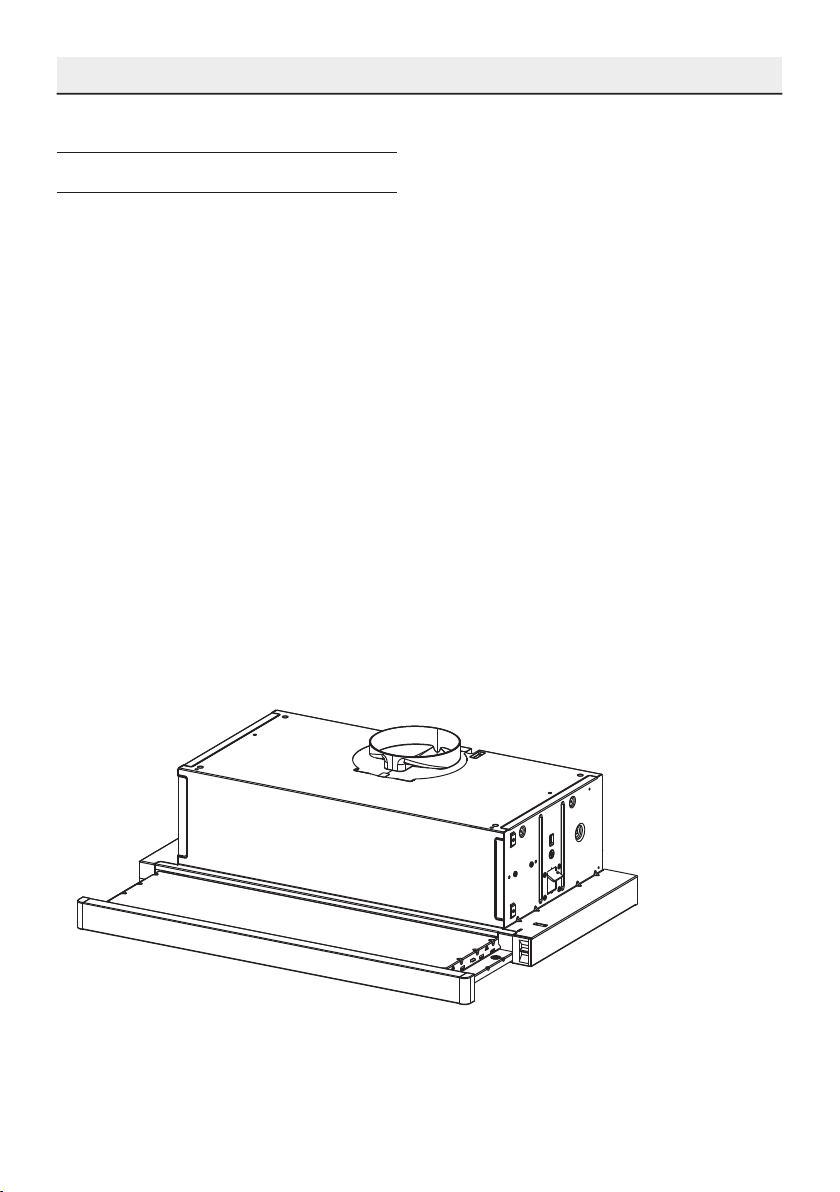

Beko CFB 6434 SHA User manual

Hood
User manual
01M-8801693200-2019-10
EN FR AR
CFB 6434 SHA

ENGLISH 03
FRANÇAIS 07
ARABIC 12
CONTENTS

3
1. Safety information
For your safety and correct
operation of the appliance, read
this manual carefully before
installation and use. Always keep
these instructions with the
appliance even if you move or sell
it. Users must fully know the
operation and safety features of the
appliance.
The wire connection has to be
done by specialized technician.
• The manufacturer will not be held
liable for any damages resulting
from incorrect or improper
installation.
• The minimum safety distance
between the cooker top and the
extractor hood is 650 mm (some
models can be installed at a
lower height, please refer to the
paragraphs on working dimensions
and installation).
• If the instructions for installation
for the gas hob specify a greater
distance, this must be respected.
• Check that the mains voltage
corresponds to that indicated on
theratingplatexedtotheinside
of the hood.
• Means for disconnection must be
incorporatedinthexedwiringin
accordance with the wiring rules.
• For Class I appliances, check
that the domestic power supply
guarantees adequate earthing.
• Connect the extractor to the
exhaustuethroughapipeof
minimum diameter 120 mm. The
routeoftheuemustbeasshort
as possible.
• Regulations concerning the
dischargeofairhavetobefullled.
• Do not connect the extractor
hood to exhaust ducts carrying
combustion fumes (boilers,
replaces,etc.).
• If the extractor is used in
conjunction with non-electrical
appliances (e.g. gas burning
appliances),asufcientdegreeof
aeration must be guaranteed in
the room in order to prevent the
backowofexhaustgas.Whenthe
cooker hood is used in conjunction
with appliances supplied with
energy other than electric, the
negative pressure in the room must
not exceed 0,04 mbar to prevent
fumes being drawn back into the
room by the cooker hood.
• The air must not be discharged into
auethatisusedforexhausting
fumes from appliances burning gas
or other fuels.
• If the supply cord is damaged,
it must be replaced from the
manufacturer or its service agent.
• Connect the plug to a socket
complying with current regulations,
located in an accessible place.
• Withregardstothetechnicaland
safety measures to be adopted for
fume discharging it is important
to closely follow the regulations
provided by the local authorities.
WarninG: Before installing
the Hood, remove the
EN

4
protectivelms.
• Use only screws and small parts in
support of the hood.
WarninG: Failure to install
thescrewsorxingdevicein
accordance with these
instructions may result in
electrical hazards.
• Do not look directly at the light
through optical devices (binoculars,
magnifying glasses…).
• Donotambèundertherange
hood;riskofre.
• This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental
capabilities or lack of experience
and knowledge if they have been
given supervision or instruction
concerning use of the appliance
in a safe way and understand
the hazards involved. Children
shall not play with the appliance.
Cleaning and user maintenance
shall not be made by children
without supervision.
• Children should be supervised to
ensure that they do not play with
the appliance.
• The appliance is not to be used
by persons (including children)
with reduced physical, sensory
or mental capabilities, or lack of
experience and knowledge, unless
they have been given supervision
or instruction.
Accessible parts may become
hot when used with cooking
appliances.
• Clean and/or replace the Filters
afterthespeciedtimeperiod(Fire
hazard). See paragraph Care and
Cleaning.
• There shall be adequate ventilation
of the room when the range
hood is used at the same time as
appliances burning gas or other
fuels (not applicable to appliances
that only discharge the air back
into the room).
• The symbol on the product
or on its packaging indicates
that this product may not be
treated as household waste.
Instead it shall be handed over
to the applicable collection point
for the recycling of electrical
and electronic equipment. By
ensuring this product is disposed
of correctly, you will help prevent
potential negative consequences
for the environment and human
health, which could otherwise be
caused by inappropriate waste
handling of this product. For
more detailed information about
recycling of this product, please
contactyourlocalcityofce,your
household waste disposal service
or the shop where you purchased
the product.
2. USe
• The extractor hood has been designed
exclusively for domestic use to eliminate
kitchen smells.
• Never use the hood for purposes other than
for which it has been designed.
• Neverleavehighnakedamesunderthe

5
hood when it is in operation.
• Adjusttheameintensitytodirectitonto
the bottom of the pan only, making sure
that it does not engulf the sides.
• Deep fat fryers must be continuously
monitored during use: overheated oil can
burstintoames.

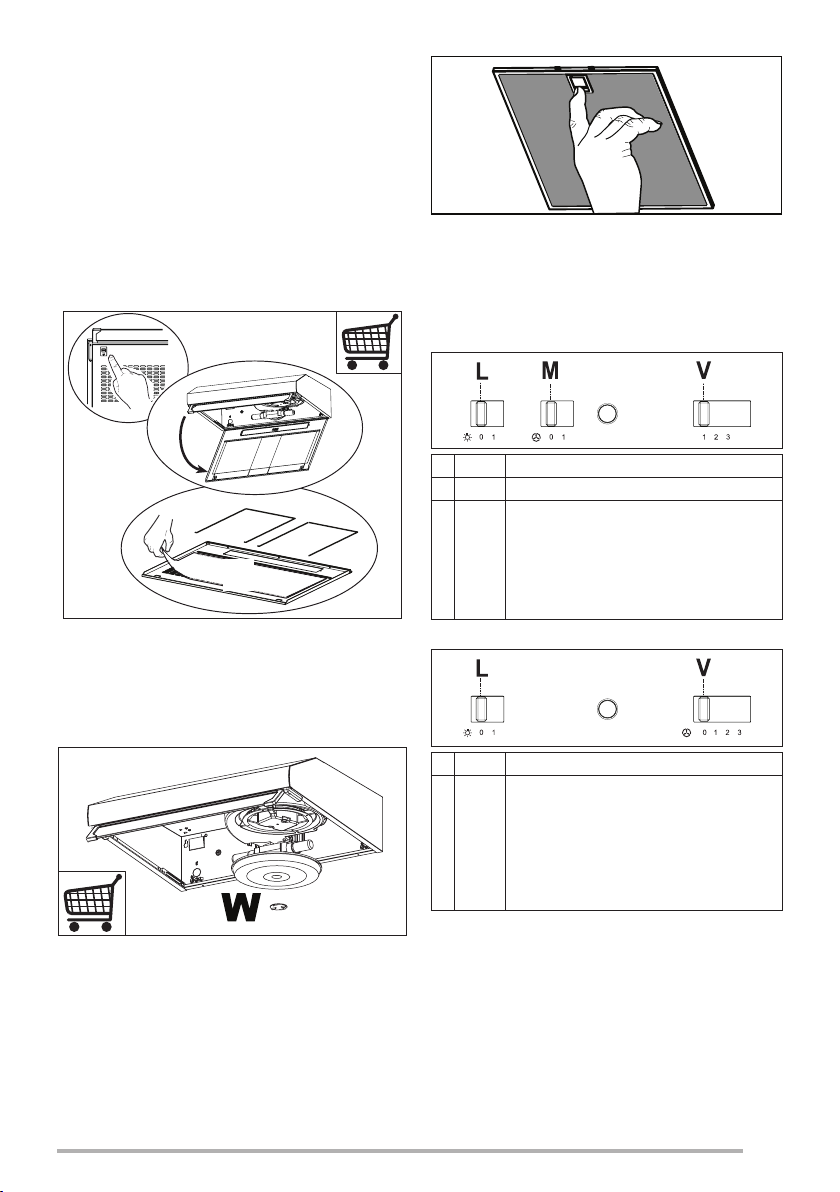

3. Care and CleaninG
- Thisltercannotbewashedandshouldbe
replaced every 2 months (H).
H
- TheActivatedcharcoallterisnot
washable and cannot be regenerated, and
must be replaced approximately every 4
months of operation, or more frequently for
particularly heavy usage (W).
- TheGreaseltersmustbecleanedevery
2 months of operation, or more frequently
for particularly heavy usage, and can be
washed in a dishwasher (Z).
=
• Clean the hood using a damp cloth and a
neutral liquid detergent.

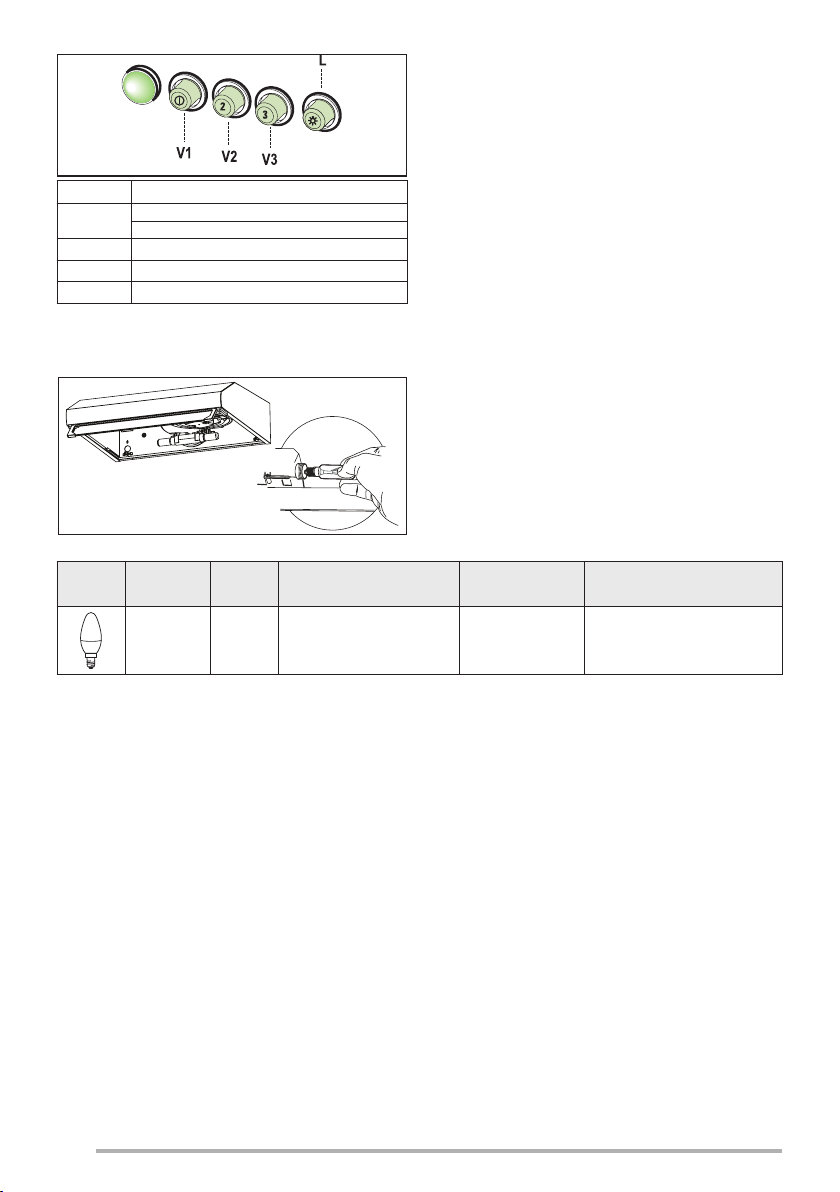

4. ControlS
LLight Switches the lighting system on and off
MMotor Switches the extractor motor on and off
VSpeed Sets the operating speed of the extractor:
1. Low speed, used for a continuous and silent air change
in the presence of light cooking vapour.
2. Medium speed, suitable for most operating conditions
giventheoptimumtreated airow/noise levelratio.
3. Maximum speed, used for eliminating the highest cooking
vapour emission, including long periods.
LLight Switches the lighting system on and off
VSpeed Sets the operating speed of the extractor:
0. Motor Off.
1. Low speed, used for a continuous and silent air change
in the presence of light cooking vapour.
2. Medium speed, suitable for most operating conditions
giventhe optimumtreated airow/noise levelratio.
3. Maximum speed, used for eliminating the highest cooking
vapour emission, including long periods.

6
BUTTON FUNCTIONS
V1 Speed Turns the Motor on at Speed one.
Turns the Motor off.
V2 Speed Turns the Motor on at Speed two.
V3 Speed Turns the Motor on at Speed three.
L Light Turns the Lighting System on and off.
5. liGHtinG
Lamp Power(W) Socket Voltage (V) Dimension (mm) ILCOS Code
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

7
1.ConSiGneS de SéCUrité
Pour votre sécurité et pour
garantir le fonctionnement
correct de l’appareil, veuillez lire
attentivement ce manuel avant
d’installer et de mettre en fonction
l’appareil. Toujours conserver ces
instructions avec l’appareil, même
en cas de cession ou de transfert à
une autre personne. Il est important
que les utilisateurs connaissent
toutes les caractéristiques de
fonctionnement et de sécurité de
l’appareil.
La connexion des câbles doit
être effectuée par un technicien
compétent.
• En aucun cas le fabricant ne
peut être tenu pour responsable
d’éventuels dommages dus à une
installation ou à une utilisation
impropre.
• La distance de sécurité minimum
entre le plan de cuisson et la
hotte aspirante est de 650 mm
(certainsmodèlespeuventêtre
installés à une hauteur inférieure
; voir le paragraphe concernant
les dimensions de travail et
l’installation).
• Si les instructions d’installation du
plandecuissonàgazspécientune
distance supérieure à celle indiquée
ci-dessus, veuillez impérativement
en tenir compte.
• Assurez-vous que la tension du
secteur correspond à celle indiquée
sur la plaque des caractéristiques
apposée à l’intérieur de la hotte.
• Les dispositifs de sectionnement
doivent être montés dans
l’installationxeconformément
auxnormessurlessystèmesde
câblage.
• Pour les appareils de Classe I,
s’assurer que l’installation électrique
de votre intérieur dispose d’une
mise à la terre adéquate.
• Reliez l’aspirateur du conduit de
cheminée avec un tube ayant un
diamètreminimumde120mm.Le
parcours des fumées doit être le
plus court possible.
• Respecter toutes les normes
concernant l’évacuation de l’air.
• Ne reliez pas la hotte aspirante
aux conduits de cheminée qui
acheminent les fumées de
combustion(parex.dechaudières,
de cheminées, etc.).
• Si vous utilisez l’aspirateur en
même temps que des appareils non
électriques (par ex. fonctionnant
augaz),veillezàcequelapièce
soitadéquatementventilée,an
d’empêcherleretourduuxdes
gaz d’évacuation. Si vous utilisez
la hotte de cuisine en même temps
que des appareils non alimentés
à l’électricité, la pression négative
danslapiècenedoitpasdépasser
0,04mbar,and’éviterqueles
fumées soient réaspirées dans la
pièceoùsetrouvelahotte.
• Ne pas évacuer l’air à travers une
conduite utilisée pour l’évacuation
des fumées des appareils de
combustion alimentés au gaz ou
avec d’autres combustibles.
FR

8
• Si le cordon d’alimentation est
endommagé, faites-le remplacer
par le fabricant ou par un technicien
d’unserviceaprès-venteagréé.
• Branchezlacheàuneprise
conforme aux normes en vigueur et
dans une position accessible.
• En ce qui concerne les dimensions
techniques et de sécurité à
adopter pour l’évacuation des
fumées, veuillez vous conformer
scrupuleusementauxrèglements
établis par les autorités locales.
aVertiSSement : Avant
d’installer la hotte, retirer les
lmsdeprotection.
• Utilisez exclusivement des vis et
des petites fournitures du type
adapté pour la hotte.
aVertiSSement : toute
installation de vis et de
dispositifsdexationnon
conformes à ces instructions
peut entraîner des risques de
décharges électriques.
• Ne pas observer directement avec
des instruments optiques (jumelles,
lentilles grossissantes...).
• Neambezpasdesmetssousla
hotte : sous risque de développer
un incendie.
• Cet appareil peut être utilisé par
des enfants de plus de 8 ans et par
des personnes dont les capacités
physiques, sensorielles ou mentales
sont diminuées ou ayant une
expérience et des connaissances
insufsantes,pourvuquecesoit
sous la surveillance attentive d’une
personneresponsableetaprès
avoir reçu des instructions sur la
manièred’utilisercetappareilen
toute sécurité et sur les dangers
que cela comporte. Assurez-vous
que les enfants ne jouent pas
avec cet appareil. Le nettoyage et
l’entretien de la part de l’utilisateur
ne doivent pas être effectués par
des enfants, à moins qu’ils ne soient
surveillés.
• Surveillez les enfants. S’assurer
qu’ils ne jouent pas avec l’appareil.
• Cet appareil n’est pas destiné
à être utilisé par des personnes
(enfants compris) dont les capacités
physiques, sensorielles ou mentales
sont diminuées ou ayant une
expérience et des connaissances
insufsantes,àmoinsquecelles-ci
ne soient attentivement surveillées
et instruites.
Les parties accessibles peuvent
devenirtrèschaudesdurant
l’utilisation des appareils de
cuisson.
• Nettoyeret/ouremplacerlesltres
aprèsledélaiindiqué(danger
d’incendie). Voir le paragraphe
Nettoyage et Entretien.Entretien.
• Veillezàcequelapiècebénécie
d’une ventilation adéquate lorsque
la hotte fonctionne en même
temps que des appareils utilisant
du gaz ou d’autres combustibles
(non applicable aux appareils qui
évacuent l’air uniquement dans la
pièce).
• Le symbole marqué sur le

9
produit ou sur son emballage
indique que ce produit ne peut
pas être éliminé comme déchet
ménager normal. Lorsque ce
produit doit être éliminé, veuillez
le remettre à un centre de collecte
prévu pour le recyclage du
matériel électrique et électronique.
En vous assurant que cet
appareil est éliminé correctement,
vous participez à prévenir des
conséquences potentiellement
négatives pour l’environnement
et pour la santé, qui risqueraient
de se présenter en cas
d’élimination inappropriée. Pour
toute information supplémentaire
sur le recyclage de ce produit,
contactez votre municipalité, votre
déchetterie locale ou le magasin
oùvousavezachetéceproduit.
2. UtiliSation
• Cette hotte aspirante a été conçue
exclusivement pour un usage domestique,
dans le but d’éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs
différents de ceux pour lesquels elle a été
conçue.
• Ne jamais laisser un feu vif allumé sous la
hotte lorsque celle-ci est en fonction.
• Réglerl’intensitédufeudemanièreà
l’orienter exclusivemetnt vers le fond de la
casserole, en vous assurant qu’il ne déborde
pas sur les côtés.
• Contrôler constamment les friteuses durant
leur utilisation : l’huile surchauffée risque de
s’incendier.
3. nettoyaGe et
entretien
- Celtrenepeutêtrelavé;ilestindispensable
de le changer tous les deux mois (H).
H
- Leltreàcharbonactifnepeutêtrenilavé
ni régénéré et il doit être remplacé environ
tous les 4 mois de fonctionnement ou plus
souventencasd’utilisationparticulièrement
intense (W).
- Nettoyerlesltresàgraissetousles2mois
de fonctionnement ou plus souvent en cas
d’utilisationparticulièrementintense.Ces
ltrespeuventêtrelavésaulave-vaisselle
(Z).
=
• Nettoyer la hotte avec un chiffon humide et
un détergent liquide neutre.

10
4. CommandeS
LLumières Allume et éteint l’éclairage.
MMoteur Allume et éteint le moteur aspiration
VVitesses Détermine les vitesses d’exploitation ainsi subdivisées:
1. Vitesse minimale, pour un rechange d’air permanent
particulièrementsilencieuxencasdefaiblesvapeurs
de cuisson.
2. Vitesse moyenne pour la plupart des conditions
d’utilisation, étant donné le rapport optimal entre débit
d’air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions
maximum de vapeur de cuisson, même pendant des
temps prolongés .
LLumières Allume et éteint l’éclairage.
VVitesses Détermine les vitesses d’exploitation ainsi subdivisées
0. Moteur Off.
1. Vitesse minimale, pour un rechange d’air permanent
particulièrement silencieux en cas de faibles vapeurs
de cuisson.
2. Vitesse moyenne pour la plupart des conditions
d’utilisation, étant donné le rapport optimal entre débit
d’air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions
maximum de vapeur de cuisson, même pendant des
temps prolongés .
TOUCHE FONCTIONS
V1 Vitesse Démarrele moteuren premièrevitesse.
Coupe le moteur.
V2 Vitesse Démarrele moteuren deuxièmevitesse.
V3 Vitesse Démarrele moteuren troisièmevitesse.
L Lumière Branche et débranche l’éclairage.

11
5. éClairaGe
Ampoule Absorption(W) Culot Voltage (V) Dimensions (mm) Code ILCOS
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

12

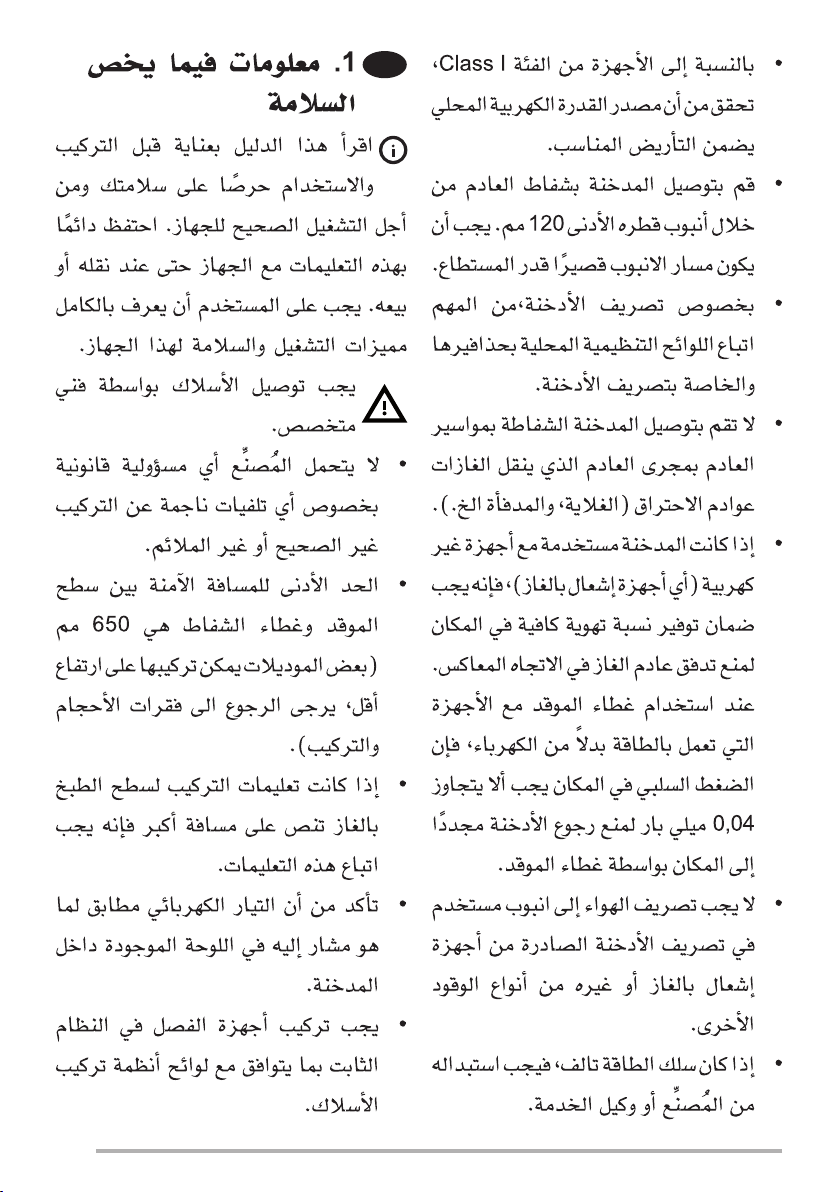

AR

13

14
Z
  
        
.
ا
•           
   .
•          
65 )       
     .(
•         
      
 .
•   )I (     
    .
•         120
         
  .
•          
 )     .....  . (
•          
 )     (  
        
   .       
      .
     
       
040 .
•
      
        
      .
�
•
         
     3 
ماﺪﺨﺘﺳﻻا:-
•        
   .
•          
 .
•         
 .
•         
           
.
•          
        
      .
•     ) (  
   
•         
         )  ( 
          
        
  .
•          
   .
• “:       
      ”.
:
•          
    .
•           .
) (.
•
/ H
ﺮﻴﻏ ﻞﺑﺎﻗ ﻞﺴﻐﻠﻟ ﺮﻴﻏو ﻞﺑﺎﻗ ةدﺎﻋﻹ ،ﺮﻳوﺪﺘﻟا ﺐﺠﻳ ﻪﻠﻳﺪﺒﺗ ﻞآ
ﻦﻳﺮﻬﺷ ﻦﻣ لﺎﻤﻌﺘﺳﻻا وأ ﻞﻜﺸﺑ ،رﺮﻜﺘﻣ ﺔﺻﺎﺧ ﺪﻨﻋ لﺎﻤﻌﺘﺳﻻا
ﻒﺜﻜﻤﻟا- ﺮﺗﻼﻓ نﻮﺑﺮﻜﻟا ﻂﺸﻨﻟا دﺎﻀﻤﻟا ﺢﺋاوﺮﻠﻟ
•
W ﺮﺘﻠﻓ نﻮﺑﺮﻜﻟا ﻂﺸﻨﻟا دﺎﻀﻤﻟا ﺢﺋاوﺮﻠﻟ ﺮﻴﻏ ﻞﺑﺎﻗ ﻞﺴﻐﻠﻟ ﺮﻴﻏو ﻞﺑﺎﻗ
ةدﺎﻋﻻ ،ﺮﻳوﺪﺘﻟا ﺐﺠﻳ ﻪﻠﻳﺪﺒﺗ ﻞآ 4 ﺮﻬﺷأ ﻦﻣ لﺎﻤﻌﺘﺳﻻا وأ ﻞﻜﺸﺑ
،رﺮﻜﺘﻣ ﺔﺻﺎﺧ ﺪﻨﻋ لﺎﻤﻌﺘﺳﻻا ﻒﺜﻜﻤﻟا
H

15
• ﺮﺗﻼﻔﻟا ةدﺎﻀﻤﻟا مﻮﺤﺸﻠﻟ Z ﻦﻜﻤﻳ ﺎﻬﻠﺴﻏ ًﺎ ﻀ ﻳ أ ﺔﻟﺎﺴﻐﺑ ،قﺎﺒﻃﻷا ﻲهو
جﺎﺘﺤﺗ ﻞﺴﻐﻠﻟ ﻞآ ﻦﻳﺮﻬﺷ ًﺎﺒﻳﺮﻘﺗ ﻚﻟذو ﺐﺴﺣ لﺎﻤﻌﺘﺳﻻا وأ راﺮﻜﺘﺑ
،ﺮﺜآأ ﻋﺎﻣﺪﻨ ﻢﺘﻳ لﺎﻤﻌﺘﺳا ﺔﻨﺧﺪﻤﻟا ﺔﻓﺎﺜﻜﺑ ﺮﺜآأ
Z
• ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳ ﻊﻣ ﺔﺒﻃﺮﻣ شﺎﻤﻗ ﺔﻌﻄﻘﺑ طﺎﻔﺸﻟا ﻒﻴﻈﻨﺗ ﻢﺘﻳ
ﻲﻟﺰﻨﻤﻟا.
ﻢﻜﺤﺗ
L ةءﺎﺿﻻا ﻢﻜﺤﺘﻟا ﺢﻴﺗﺎﻔﻣ
ةءﺎﺿﻻا مﺎﻈﻧ ﻲﻓ )ON/OFF(
M رﻮﺗﻮﻤﻟا ﻢﻜﺤﺘﻟا ﺢﻴﺗﺎﻔﻣ
رﻮﺗﻮﻤﻟا ﻞﻤﻋ ﻲﻓ)ON/OFF (
V ﺔﻋﺮﺴﻟا ﺔﻋﺮﺳ ﻂﺒﺿ
رﻮﺗﻮﻤﻟا ﻞﻴﻐﺸﺗ:-
1- ﻲﻧدﻻا ﺔﻋﺮﺴﻟا : ﻲﻬﻄﻟا ءﺎﻨﺛا راﺮﻤﺘﺳﺎﺑ ءاﻮﻬﻟا ﺪﻳﺪﺠﺘﻟ مﺪﺨﺘﺴﺗ
ﻒﻴﻔﺨﻟا.
2- ﺔﻄﺳﻮﺘﻤﻟا ﺔﻋﺮﺴﻟا : ﺔﺟرد ﻲﻄﻌﺗ ﺎﻬﻧا ﺎﻤآ تﻻﺎﺤﻟا ﻢﻈﻌﻣ ﺐﺳﺎﻨﺗ
ﺔﻀﻓﺎﺧ ءﺎﺿﻮﺿ ﺔﺒﺴﻧ ﻊﻣ ءاﻮﻬﻟا ﺔﺠﻟﺎﻌﻣ ﻲﻓ ﺔﻴﻟﺎﺜﻣ .
3- يﻮﺼﻘﻟا ﺔﻋﺮﺴﻟا : ﺎﺻﻮﺼﺧ ةذﺎﻔﻨﻟا ﻲﻬﻄﻟا ﺢﺋاور دﺮﻄﻟ مﺪﺨﺘﺴﺗ
ﺔﻠﻳﻮﻄﻟا ﻲﻬﻄﻟا تاﺮﺘﻓ ءﺎﻨﺛا .
L ﻩرﺎﻧإ ةرﺎﻧﻹا زﺎﻬﺟ ﺊﻔﻄﻳو ﻞﻌﺸﻳ.
V ﻪﻋﺮـﺳ ﻞﻴﻐﺸﺘﻟا ﺔﻋﺮﺳ دﺪﺤﻳ:
0. رﻮﺗﻮﻤﻟا ﺊﻔﻄﻳ.
1. ءوﺪه ﺚﻴﺣ ﻦﻣ ﺔﺒﺳﺎﻨﻣ ﻲهو ،ﺔﻋﺮﺳ ﻞﻗأ
لﺎﺣ ﻲﻓ ،ءاﻮﻬﻟا ﻖﻓﺪﺘﺑ ﺢﻤﺴﺗو ءﺎﺿﻮﻀﻟا
ﺦﺒﻄﻟا ةﺮﺨﺑأ ﻦﻣ ﻞﻴﻠﻘﻟا دﻮﺟو.
2. ﻢﻈﻌﻣ ﺐﺳﺎﻨﺗ ﻲهو ،ﺔﻄﺳﻮﺘﻣ ﺔﻋﺮﺳ
ةﺪﻴﺠﻟا ﺔﻗﻼﻌﻠﻟ اﺮﻈﻧ ،لﺎﻤﻌﺘﺳﻻا فوﺮﻇ ﻦﻴﺑ
ءﺎﺿﻮﻀﻟا ىﻮﺘﺴﻣو ءاﻮﻬﻟا ﻖﻓﺪﺗ.
3. ثﺎﻌﺒﻧا ﺔﻬﺟاﻮﻤﻟ ﺔﻤﺋﻼﻣ ،ﺔﻋﺮﺳ ﻰﺼﻗأ
ةﺪﻣ ﺖﻧﺎآ اذإ ﻰﺘﺣ ،يﻮﻘﻟا ﺦﺒﻄﻟا رﺎﺨﺑ
ﺔﻠﻳﻮﻃ ﺦﺒﻄﻟا.
ةرﺎﻧإ
• ﺮﺗﻼﻔﻟا ةدﺎﻀﻤﻟا مﻮﺤﺸﻠﻟ Z ﻦﻜﻤﻳ ﺎﻬﻠﺴﻏ ًﺎ ﻀ ﻳ أ ﺔﻟﺎﺴﻐﺑ ،قﺎﺒﻃﻷا ﻲهو
جﺎﺘﺤﺗ ﻞﺴﻐﻠﻟ ﻞآ ﻦﻳﺮﻬﺷ ًﺎﺒﻳﺮﻘﺗ ﻚﻟذو ﺐﺴﺣ لﺎﻤﻌﺘﺳﻻا وأ راﺮﻜﺘﺑ
،ﺮﺜآأ ﻋﺎﻣﺪﻨ ﻢﺘﻳ لﺎﻤﻌﺘﺳا ﺔﻨﺧﺪﻤﻟا ﺔﻓﺎﺜﻜﺑ ﺮﺜآأ
Z
• ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳ ﻊﻣ ﺔﺒﻃﺮﻣ شﺎﻤﻗ ﺔﻌﻄﻘﺑ طﺎﻔﺸﻟا ﻒﻴﻈﻨﺗ ﻢﺘﻳ
ﻲﻟﺰﻨﻤﻟا.
ﻢﻜﺤﺗ
L ةءﺎﺿﻻا ﻢﻜﺤﺘﻟا ﺢﻴﺗﺎﻔﻣ
ةءﺎﺿﻻا مﺎﻈﻧ ﻲﻓ )ON/OFF(
M
رﻮﺗﻮﻤﻟا ﻢﻜﺤﺘﻟا ﺢﻴﺗﺎﻔﻣ
رﻮﺗﻮﻤﻟا ﻞﻤﻋ ﻲﻓ)ON/OFF (
V
ﺔﻋﺮﺴﻟا ﺔﻋﺮﺳ ﻂﺒﺿ
رﻮﺗﻮﻤﻟا ﻞﻴﻐﺸﺗ:-
1- ﻲﻧدﻻا ﺔﻋﺮﺴﻟا : ﻲﻬﻄﻟا ءﺎﻨﺛا راﺮﻤﺘﺳﺎﺑ ءاﻮﻬﻟا ﺪﻳﺪﺠﺘﻟ مﺪﺨﺘﺴﺗ
ﻒﻴﻔﺨﻟا.
2- ﺔﻄﺳﻮﺘﻤﻟا ﺔﻋﺮﺴﻟا : ﺔﺟرد ﻲﻄﻌﺗ ﺎﻬﻧا ﺎﻤآ تﻻﺎﺤﻟا ﻢﻈﻌﻣ ﺐﺳﺎﻨﺗ
ﺔﻀﻓﺎﺧ ءﺎﺿﻮﺿ ﺔﺒﺴﻧ ﻊﻣ ءاﻮﻬﻟا ﺔﺠﻟﺎﻌﻣ ﻲﻓ ﺔﻴﻟﺎﺜﻣ .
3- يﻮﺼﻘﻟا ﺔﻋﺮﺴﻟا : ﺎﺻﻮﺼﺧ ةذﺎﻔﻨﻟا ﻲﻬﻄﻟا ﺢﺋاور دﺮﻄﻟ مﺪﺨﺘﺴﺗ
ﺔﻠﻳﻮﻄﻟا ﻲﻬﻄﻟا تاﺮﺘﻓ ءﺎﻨﺛا .
L ﻩرﺎﻧإ ةرﺎﻧﻹا زﺎﻬﺟ ﺊﻔﻄﻳو ﻞﻌﺸﻳ.
V ﻪﻋﺮـﺳ ﻞﻴﻐﺸﺘﻟا ﺔﻋﺮﺳ دﺪﺤﻳ:
0. رﻮﺗﻮﻤﻟا ﺊﻔﻄﻳ.
1. ءوﺪه ﺚﻴﺣ ﻦﻣ ﺔﺒﺳﺎﻨﻣ ﻲهو ،ﺔﻋﺮﺳ ﻞﻗأ
لﺎﺣ ﻲﻓ ،ءاﻮﻬﻟا ﻖﻓﺪﺘﺑ ﺢﻤﺴﺗو ءﺎﺿﻮﻀﻟا
ﺦﺒﻄﻟا ةﺮﺨﺑأ ﻦﻣ ﻞﻴﻠﻘﻟا دﻮﺟو.
2. ﻢﻈﻌﻣ ﺐﺳﺎﻨﺗ ﻲهو ،ﺔﻄﺳﻮﺘﻣ ﺔﻋﺮﺳ
ةﺪﻴﺠﻟا ﺔﻗﻼﻌﻠﻟ اﺮﻈﻧ ،لﺎﻤﻌﺘﺳﻻا فوﺮﻇ ﻦﻴﺑ
ءﺎﺿﻮﻀﻟا ىﻮﺘﺴﻣو ءاﻮﻬﻟا ﻖﻓﺪﺗ.
3. ثﺎﻌﺒﻧا ﺔﻬﺟاﻮﻤﻟ ﺔﻤﺋﻼﻣ ،ﺔﻋﺮﺳ ﻰﺼﻗأ
ةﺪﻣ ﺖﻧﺎآ اذإ ﻰﺘﺣ ،يﻮﻘﻟا ﺦﺒﻄﻟا رﺎﺨﺑ
ﺔﻠﻳﻮﻃ ﺦﺒﻄﻟا.
ةرﺎﻧإ
• ﺮﺗﻼﻔﻟا ةدﺎﻀﻤﻟا مﻮﺤﺸﻠﻟ Z ﻦﻜﻤﻳ ﺎﻬﻠﺴﻏ ًﺎ ﻀ ﻳ أ ﺔﻟﺎﺴﻐﺑ ،قﺎﺒﻃﻷا ﻲهو
جﺎﺘﺤﺗ ﻞﺴﻐﻠﻟ ﻞآ ﻦﻳﺮﻬﺷ ًﺎﺒﻳﺮﻘﺗ ﻚﻟذو ﺐﺴﺣ لﺎﻤﻌﺘﺳﻻا وأ راﺮﻜﺘﺑ
،ﺮﺜآأ ﻋﺎﻣﺪﻨ ﻢﺘﻳ لﺎﻤﻌﺘﺳا ﺔﻨﺧﺪﻤﻟا ﺔﻓﺎﺜﻜﺑ ﺮﺜآأ
Z
• ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳ ﻊﻣ ﺔﺒﻃﺮﻣ شﺎﻤﻗ ﺔﻌﻄﻘﺑ طﺎﻔﺸﻟا ﻒﻴﻈﻨﺗ ﻢﺘﻳ
ﻲﻟﺰﻨﻤﻟا.
ﻢﻜﺤﺗ
L ةءﺎﺿﻻا ﻢﻜﺤﺘﻟا ﺢﻴﺗﺎﻔﻣ
ةءﺎﺿﻻا مﺎﻈﻧ ﻲﻓ )ON/OFF(
M رﻮﺗﻮﻤﻟا ﻢﻜﺤﺘﻟا ﺢﻴﺗﺎﻔﻣ
رﻮﺗﻮﻤﻟا ﻞﻤﻋ ﻲﻓ)ON/OFF (
V ﺔﻋﺮﺴﻟا ﺔﻋﺮﺳ ﻂﺒﺿ
رﻮﺗﻮﻤﻟا ﻞﻴﻐﺸﺗ:-
1- ﻲﻧدﻻا ﺔﻋﺮﺴﻟا : ﻲﻬﻄﻟا ءﺎﻨﺛا راﺮﻤﺘﺳﺎﺑ ءاﻮﻬﻟا ﺪﻳﺪﺠﺘﻟ مﺪﺨﺘﺴﺗ
ﻒﻴﻔﺨﻟا.
2- ﺔﻄﺳﻮﺘﻤﻟا ﺔﻋﺮﺴﻟا : ﺔﺟرد ﻲﻄﻌﺗ ﺎﻬﻧا ﺎﻤآ تﻻﺎﺤﻟا ﻢﻈﻌﻣ ﺐﺳﺎﻨﺗ
ﺔﻀﻓﺎﺧ ءﺎﺿﻮﺿ ﺔﺒﺴﻧ ﻊﻣ ءاﻮﻬﻟا ﺔﺠﻟﺎﻌﻣ ﻲﻓ ﺔﻴﻟﺎﺜﻣ .
3- يﻮﺼﻘﻟا ﺔﻋﺮﺴﻟا : ﺎﺻﻮﺼﺧ ةذﺎﻔﻨﻟا ﻲﻬﻄﻟا ﺢﺋاور دﺮﻄﻟ مﺪﺨﺘﺴﺗ
ﺔﻠﻳﻮﻄﻟا ﻲﻬﻄﻟا تاﺮﺘﻓ ءﺎﻨﺛا .
L ﻩرﺎﻧإ ةرﺎﻧﻹا زﺎﻬﺟ ﺊﻔﻄﻳو ﻞﻌﺸﻳ.
V ﻪﻋﺮـﺳ ﻞﻴﻐﺸﺘﻟا ﺔﻋﺮﺳ دﺪﺤﻳ:
0. رﻮﺗﻮﻤﻟا ﺊﻔﻄﻳ.
1. ءوﺪه ﺚﻴﺣ ﻦﻣ ﺔﺒﺳﺎﻨﻣ ﻲهو ،ﺔﻋﺮﺳ ﻞﻗأ
لﺎﺣ ﻲﻓ ،ءاﻮﻬﻟا ﻖﻓﺪﺘﺑ ﺢﻤﺴﺗو ءﺎﺿﻮﻀﻟا
ﺦﺒﻄﻟا ةﺮﺨﺑأ ﻦﻣ ﻞﻴﻠﻘﻟا دﻮﺟو.
2. ﻢﻈﻌﻣ ﺐﺳﺎﻨﺗ ﻲهو ،ﺔﻄﺳﻮﺘﻣ ﺔﻋﺮﺳ
ةﺪﻴﺠﻟا ﺔﻗﻼﻌﻠﻟ اﺮﻈﻧ ،لﺎﻤﻌﺘﺳﻻا فوﺮﻇ ﻦﻴﺑ
ءﺎﺿﻮﻀﻟا ىﻮﺘﺴﻣو ءاﻮﻬﻟا ﻖﻓﺪﺗ.
3. ثﺎﻌﺒﻧا ﺔﻬﺟاﻮﻤﻟ ﺔﻤﺋﻼﻣ ،ﺔﻋﺮﺳ ﻰﺼﻗأ
ةﺪﻣ ﺖﻧﺎآ اذإ ﻰﺘﺣ ،يﻮﻘﻟا ﺦﺒﻄﻟا رﺎﺨﺑ
ﺔﻠﻳﻮﻃ ﺦﺒﻄﻟا.
ةرﺎﻧإ
Lةءﺎﺿا ةءﺎﺿﻻا مﺎﻈﻧ ﻲﻓ ﻢﻜﺤﺘﻟا حﺎﺘﻔﻣ)ON/OFF (
V1 رﻮﺗﻮﻤﻟا طﺎﻔﺸﻟا رﻮﺗﻮﻣ ﻞﻴﻐﺸﺗ ﻲﻓ ﻢﻜﺤﺘﻟا ﺢﻴﺗﺎﻔﻣ)ON/OFF ( مﺪﺨﺘﺴﺗو ﺔﻋﺮﺳ ﻞﻗا ﻲﻠﻋ
ﻒﻴﻔﺨﻟا ﻲﻬﻄﻟا ءﺎﻨﺛا ﻞﺻاﻮﺘﻣ ءاﻮه ءﺎﻄﻋﻻ .
V2 ﺔﻋﺮﺴﻟا ءاﻮﻬﻟا ﺔﺠﻟﺎﻌﻤﻠىﺔﻴﻟﺎﺜﻣ ﺔﺟرد ﻲﻄﻌﺗو تﻻﺎﺤﻟا ﻢﻈﻌﻣ ﺐﺳﺎﻨﺗ ﻲه و ﺔﻄﺳﻮﺘﻤﻟا ﺔﻋﺮﺴﻟا
ﺘﺴﻣ ﻊﻣ ءﺎﺿﻮﻀﻟا ﻦﻣ ﺾﻔﺨﻨﻣ يﻮ
V3 ﺰآﺮﻣ ﻲﻬﻄﻟا ةﺮﺘﻓ لﻮﻃ ﻊﻣ ﺔﺻﺎﺧ ةذﺎﻔﻨﻟا ﻲﻬﻄﻟا ﺢﺋاور دﺮﻃا مﺪﺨﺘﺴﺗو يﻮﺼﻘﻟا ﺔﻋﺮﺴﻟا

16
ﺔﻧﺎﻴﺼﻟا ﺔﻴﻠﻤﻋ
ـ
ﻟ
ا ﺰﻣ
ر
ILCOS دﺎﻌﺑ
ﻷ
ا)
م
ﻣ
( جﺎﺘﻟﻮﻔﻟا)
ط
او(ﻪﻠﻴﺻﻮﺘﻟا كﻼﻬﺘﺳﻹا)
ط
او(حﺎﺒﺼﻤﻟا
HSGSB/C/UB-28-220/240-E14 104 x 35 220 – 240 E14 28
HSG/C/UB-20-12-G4 33 x 9 12 G4 20
HAGS-35-230-GU10-51/40 51 x 50,7 230 GU10 35
HAGS-35-230-GU10-51/20 51 x 50,7 230 GU10 50
HRGS-20-12-GU4-35/30 40 x 35 12 GU4 20
HRGS-20-12-GU5.3-50/10 46 x 51 12 GU5.3 20
FD--16/40/1B-E--G13--26/720 720 x 26 95 G13 16
FD--18/40/1B--E--G13--26/600 589,8 x 26 57 G13 18
FSD-9/27/1B-I-G23 167 x 28 60 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 9
FSD-11/40/1B-I-G23 235,8 x 28 91 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 11
ﺔﻧﺎﻴﺼﻟا ﺔﻴﻠﻤﻋ
ـ
ﻟ
ا ﺰﻣ
ر
ILCOS دﺎﻌﺑ
ﻷ
ا)
مﻣ
( جﺎﺘﻟﻮﻔﻟا)
ط
او(ﻪﻠﻴﺻﻮﺘﻟا كﻼﻬﺘﺳﻹا)
ط
او(حﺎﺒﺼﻤﻟا
HSGSB/C/UB-28-220/240-E14 104 x 35 220 – 240 E14 28
HSG/C/UB-20-12-G4 33 x 9 12 G4 20
HAGS-35-230-GU10-51/40 51 x 50,7 230 GU10 35
HAGS-35-230-GU10-51/20 51 x 50,7 230 GU10 50
HRGS-20-12-GU4-35/30 40 x 35 12 GU4 20
HRGS-20-12-GU5.3-50/10 46 x 51 12 GU5.3 20
FD--16/40/1B-E--G13--26/720 720 x 26 95 G13 16
FD--18/40/1B--E--G13--26/600 589,8 x 26 57 G13 18
FSD-9/27/1B-I-G23 167 x 28 60 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 9
FSD-11/40/1B-I-G23 235,8 x 28 91 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 11
ﺔﻧﺎﻴﺼﻟا ﺔﻴﻠﻤﻋ
ـ
ﻟ
ا ﺰﻣ
ر
ILCOS دﺎﻌﺑ
ﻷ
ا)
م
ﻣ
( جﺎﺘﻟﻮﻔﻟا)
ط
او(ﻪﻠﻴﺻﻮﺘﻟا كﻼﻬﺘﺳﻹا)
ط
او(حﺎﺒﺼﻤﻟا
HSGSB/C/UB-28-220/240-E14 104 x 35 220 – 240 E14 28
HSG/C/UB-20-12-G4 33 x 9 12 G4 20
HAGS-35-230-GU10-51/40 51 x 50,7 230 GU10 35
HAGS-35-230-GU10-51/20 51 x 50,7 230 GU10 50
HRGS-20-12-GU4-35/30 40 x 35 12 GU4 20
HRGS-20-12-GU5.3-50/10 46 x 51 12 GU5.3 20
FD--16/40/1B-E--G13--26/720 720 x 26 95 G13 16
FD--18/40/1B--E--G13--26/600 589,8 x 26 57 G13 18
FSD-9/27/1B-I-G23 167 x 28 60 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 9
FSD-11/40/1B-I-G23 235,8 x 28 91 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 11
ﺔﻧﺎﻴﺼﻟا ﺔﻴﻠﻤﻋ
ـ
ﻟ
ا ﺰﻣ
ر
ILCOS دﺎﻌﺑ
ﻷ
ا)
م
ﻣ
( جﺎﺘﻟﻮﻔﻟا)
ط
او(ﻪﻠﻴﺻﻮﺘﻟا كﻼﻬﺘﺳﻹا)
ط
او(حﺎﺒﺼﻤﻟا
HSGSB/C/UB-28-220/240-E14 104 x 35 220 – 240 E14 28
HSG/C/UB-20-12-G4 33 x 9 12 G4 20
HAGS-35-230-GU10-51/40 51 x 50,7 230 GU10 35
HAGS-35-230-GU10-51/20 51 x 50,7 230 GU10 50
HRGS-20-12-GU4-35/30 40 x 35 12 GU4 20
HRGS-20-12-GU5.3-50/10 46 x 51 12 GU5.3 20
FD--16/40/1B-E--G13--26/720 720 x 26 95 G13 16
FD--18/40/1B--E--G13--26/600 589,8 x 26 57 G13 18
FSD-9/27/1B-I-G23 167 x 28 60 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 9
FSD-11/40/1B-I-G23 235,8 x 28 91 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 11
ﺔﻧﺎﻴﺼﻟا ﺔﻴﻠﻤﻋ
ـ
ﻟ
ا ﺰﻣ
ر
ILCOS دﺎﻌﺑ
ﻷ
ا)
م
ﻣ
( جﺎﺘﻟﻮﻔﻟا)
ط
او(ﻪﻠﻴﺻﻮﺘﻟا كﻼﻬﺘﺳﻹا)
ط
او(حﺎﺒﺼﻤﻟا
HSGSB/C/UB-28-220/240-E14 104 x 35 220 – 240 E14 28
HSG/C/UB-20-12-G4 33 x 9 12 G4 20
HAGS-35-230-GU10-51/40 51 x 50,7 230 GU10 35
HAGS-35-230-GU10-51/20 51 x 50,7 230 GU10 50
HRGS-20-12-GU4-35/30 40 x 35 12 GU4 20
HRGS-20-12-GU5.3-50/10 46 x 51 12 GU5.3 20
FD--16/40/1B-E--G13--26/720 720 x 26 95 G13 16
FD--18/40/1B--E--G13--26/600 589,8 x 26 57 G13 18
FSD-9/27/1B-I-G23 167 x 28 60 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 9
FSD-11/40/1B-I-G23 235,8 x 28 91 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 11
ﺔﻧﺎﻴﺼﻟا ﺔﻴﻠﻤﻋ
ـ
ﻟ
ا ﺰﻣ
ر
ILCOS دﺎﻌﺑ
ﻷ
ا)
م
ﻣ
( جﺎﺘﻟﻮﻔﻟا)
ط
او(ﻪﻠﻴﺻﻮﺘﻟا كﻼﻬﺘﺳﻹا)
ط
او(حﺎﺒﺼﻤﻟا
HSGSB/C/UB-28-220/240-E14 104 x 35 220 – 240 E14 28
HSG/C/UB-20-12-G4 33 x 9 12 G4 20
HAGS-35-230-GU10-51/40 51 x 50,7 230 GU10 35
HAGS-35-230-GU10-51/20 51 x 50,7 230 GU10 50
HRGS-20-12-GU4-35/30 40 x 35 12 GU4 20
HRGS-20-12-GU5.3-50/10 46 x 51 12 GU5.3 20
FD--16/40/1B-E--G13--26/720 720 x 26 95 G13 16
FD--18/40/1B--E--G13--26/600 589,8 x 26 57 G13 18
FSD-9/27/1B-I-G23 167 x 28 60 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 9
FSD-11/40/1B-I-G23 235,8 x 28 91 (حﺎﺒﺼﻣ)
220-240 (ﺰّﻔﺤﻣ)G23 11
DRBB/F-4-220-240-E14-35/100 107 x 37 220-240 E14 4

EN
INSTALLATION MANUAL
EN Warning! Before proceeding with instal- BG
lation,
read the Recommendations and
Suggestions
in the User Manual.
DE Achtung! Lesen Sie vor Beginn der In- CS
EL
HR
HU
LT
SL
SQ
SR
LV
NO
PL
SVRO
stallation die Sicherheitshinweise in der
Gebrauchsanweisung.
FR Attention! Veuillez lire les consignes de
sécurité que contient la Notice d’utilisa-
tion avant d’installer l’appareil.
ET Hoiatus! Enne paigaldamist lugege läbi
kasutusjuhendis olevad ohutusjuhised.
IT Attenzione! Prima di procedere all’instal-
lazione, leggere le Avvertenze e Suggeri-
menti contenute nel Libretto di Uso.
FI Varoitus! Ennen kuin aloitat asennuksen,
lue käyttöohjeen sisältämät turvallisuuso-
hjeet.
DA Vigtigt! Læs brugsanvisningens instruk-
tioner vedrørende sikkerhed, før instal-
lationen påbegyndes.
sigurnosne informacije u Uputama za
uporabu.
PT Atenção! Antes de continuar a instalação,
leia as informações de segurança no Ma-
nual de Utilizador.
vben.
ES ¡Atención! Antes de realizar la instala-
ción, lea la información de seguridad del
Manual del usuario.
-
strukcijoje.
NL Waarschuwing! Lees de veiligheidsinfor-
matie in de gebruikershandleiding voor-
dat u met de installatie begint.
FR
MANUEL D’INSTALLATION
EN Warning! Before proceeding with instal- BG
lation, read the Recommendations and
Suggestions in the User Manual.
DE Achtung! Lesen Sie vor Beginn der In- CS
EL
HR
HU
LT
SL
SQ
SR
LV
NO
PL
SVRO
stallation die Sicherheitshinweise in der
Gebrauchsanweisung.
FR Attention! Veuillez lire les consignes de
sécurité
que contient la Notice d’utilisa-
tion avant d’installer l’appareil.
ET Hoiatus! Enne paigaldamist lugege läbi
kasutusjuhendis olevad ohutusjuhised.
IT Attenzione! Prima di procedere all’instal-
lazione, leggere le Avvertenze e Suggeri-
menti contenute nel Libretto di Uso.
FI Varoitus! Ennen kuin aloitat asennuksen,
lue käyttöohjeen sisältämät turvallisuuso-
hjeet.
DA Vigtigt! Læs brugsanvisningens instruk-
tioner vedrørende sikkerhed, før instal-
lationen påbegyndes.
sigurnosne informacije u Uputama za
uporabu.
PT Atenção! Antes de continuar a instalação,
leia as informações de segurança no Ma-
nual de Utilizador.
vben.
ES ¡Atención! Antes de realizar la instala-
ción, lea la información de seguridad del
Manual del usuario.
-
strukcijoje.
NL Waarschuwing! Lees de veiligheidsinfor-
matie in de gebruikershandleiding voor-
dat u met de installatie begint.
AR
TRRU
UKSK
KKMK
AR

18

19

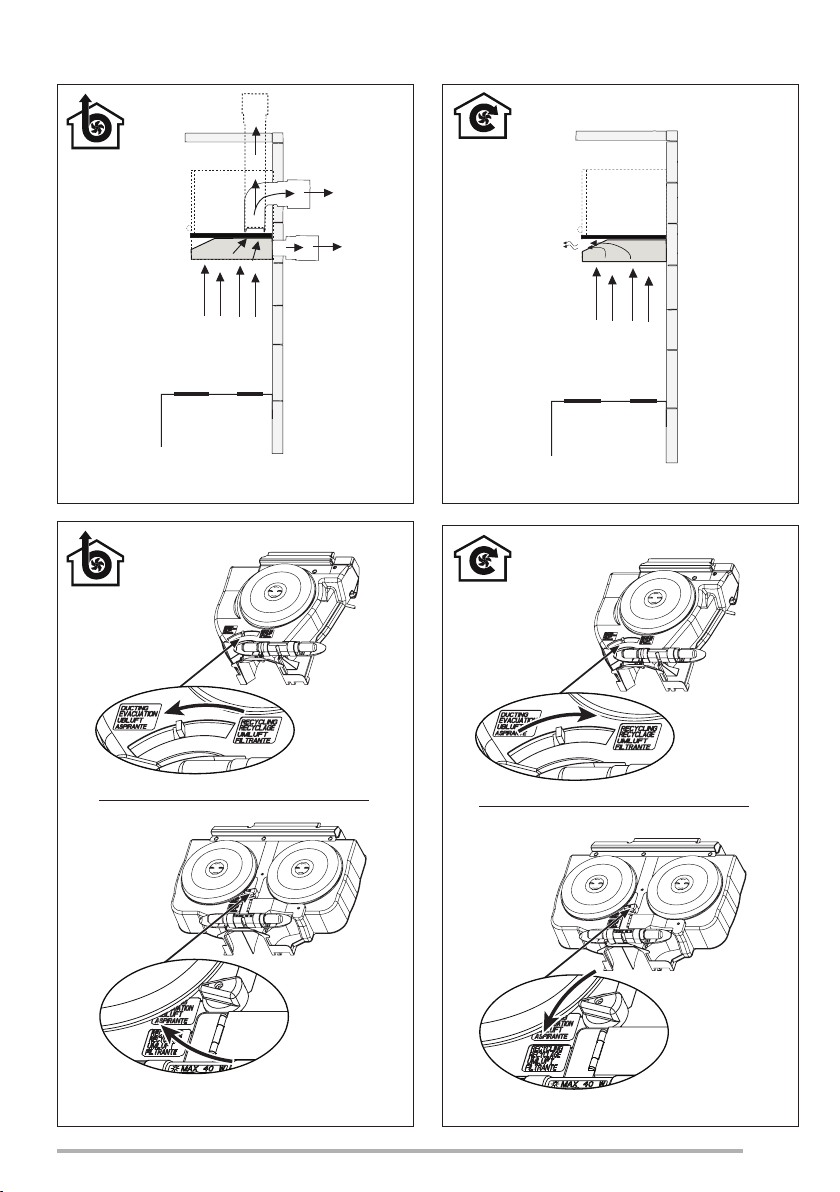

A
B
C
1
2
3
4

20

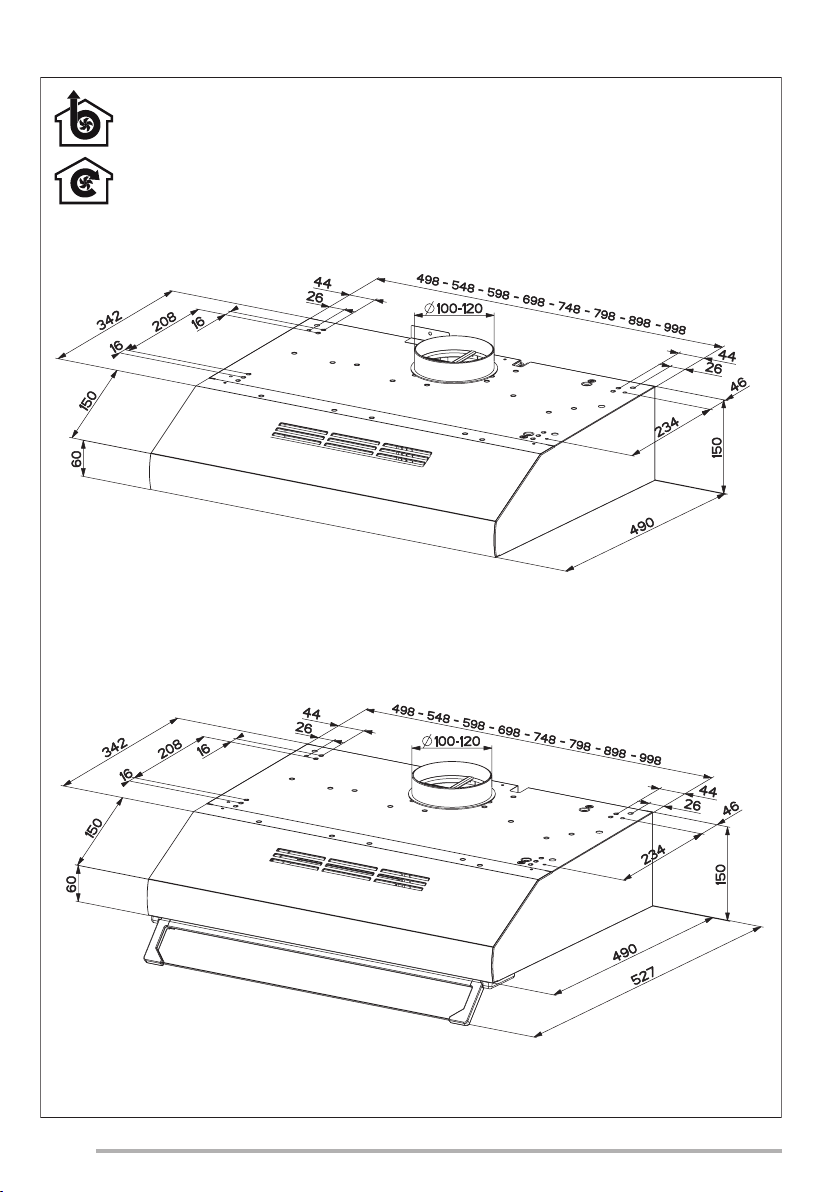

1x ø 100 mm
ø 120 mm
