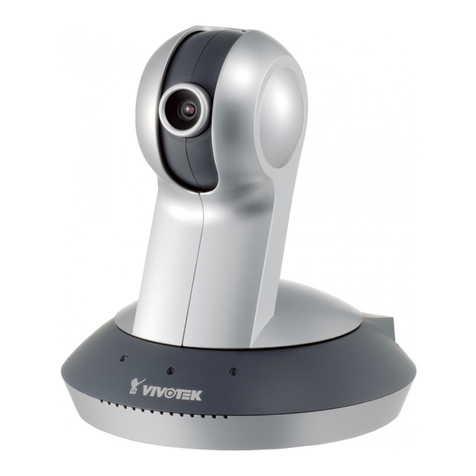

Vivotek PT8133 User manual

Vivotek

Vivotek PT8133 User manual

Vivotek Supreme MD8564-EH User manual

Vivotek

Vivotek Supreme MD8564-EH User manual

Vivotek AM-221 User manual

Vivotek

Vivotek AM-221 User manual

Vivotek IP7135 User manual

Vivotek

Vivotek IP7135 User manual

Vivotek FE8171V User manual

Vivotek

Vivotek FE8171V User manual

Vivotek IP8355EH User manual

Vivotek

Vivotek IP8355EH User manual

Vivotek IP7131 User manual

Vivotek

Vivotek IP7131 User manual

Vivotek CD8371-HNTV User manual

Vivotek

Vivotek CD8371-HNTV User manual

Vivotek CC8130 User manual

Vivotek

Vivotek CC8130 User manual

Vivotek IP7151 User manual

Vivotek

Vivotek IP7151 User manual

Vivotek IP8352 User manual

Vivotek

Vivotek IP8352 User manual

Vivotek PD8136 User manual

Vivotek

Vivotek PD8136 User manual

Vivotek PZ7151 User manual

Vivotek

Vivotek PZ7151 User manual

Vivotek FD8367A-V User manual

Vivotek

Vivotek FD8367A-V User manual

Vivotek FE8180 User manual

Vivotek

Vivotek FE8180 User manual

Popular Security Camera manuals by other brands

ADEMCO RapidDome Owners Operating & Installation Guide

ADEMCO

ADEMCO RapidDome Owners Operating & Installation Guide

EverFocus EBA2880 user manual

EverFocus

EverFocus EBA2880 user manual

Honeywell OptiCAM-IR Installation and setup guide

Honeywell

Honeywell OptiCAM-IR Installation and setup guide

Uniq UC-600 user manual

Uniq

Uniq UC-600 user manual

OPTICOM NVD-120-S datasheet

OPTICOM

OPTICOM NVD-120-S datasheet

Steren CCTV-221 instruction manual

Steren

Steren CCTV-221 instruction manual

Arm Electronics C420BCDNVFIR Features

Arm Electronics

Arm Electronics C420BCDNVFIR Features

Eneo PLD-2036PTZ installation guide

Eneo

Eneo PLD-2036PTZ installation guide

Axis AXIS M20 Series installation guide

Axis

Axis AXIS M20 Series installation guide

Panasonic KX-HCM230 operating instructions

Panasonic

Panasonic KX-HCM230 operating instructions

COP-USA CC15NV-SL Specifications

COP-USA

COP-USA CC15NV-SL Specifications

Active Silicon HARRIER H.264 quick start guide

Active Silicon

Active Silicon HARRIER H.264 quick start guide

Motorola Avigilon 1.3C-H5SL-BO1-IR installation guide

Motorola

Motorola Avigilon 1.3C-H5SL-BO1-IR installation guide

INSTEON 2864-232 user manual

INSTEON

INSTEON 2864-232 user manual

Wisenet XNB-6002 quick start guide

Wisenet

Wisenet XNB-6002 quick start guide

Axis M5525-E user manual

Axis

Axis M5525-E user manual

Vitek VTC-IR62NZ922 user guide

Vitek

Vitek VTC-IR62NZ922 user guide

Panasonic WV-SF342 Specifications

Panasonic

Panasonic WV-SF342 Specifications

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.

SC - 21
中文(简体)
如果发生上述情况请联系您的经销商。
请将网络摄像头远离水源。如果弄湿网络摄
像头,请立即关闭。
如果网络摄像头冒烟或有异常气味,请立即关闭。
切勿将网络摄像头放在高湿环境中。
如果发生上述情况请联系您的经销商。
安装警告
切勿在网络摄像头中插入任何物体,如针状物等。
切勿将网络摄像头放置在不稳定的表面上。 闪电时不要接触网络摄像头。
SC - 22
5
0
0
0
2
4
7
0
1
G
螺钉
FD8166
快速安装向导 / 保修卡 软件 CD
檢查包装內容
1
注意:
所有电缆均由用户提供。请使用CAT5标准的非屏蔽双绞线
(UTP)或是质量更好的电缆。为了能够透过路由路径通过以
太网电缆,因此允许使用的电缆最大直径是 5.2 mm。
焦距调整工具
SC - 23
中文(简体)
外部视图
物理描述
2
如果您需要将电缆从底部穿出再穿过天花板或墙上的孔进行布线,
无须移除滑盖。
释放卡口
DI+ DI-
最大是40 V
滑盖
数字输入
镜头
倾斜调整螺栓
重置按鈕
螺栓槽
内视图
RJ-45插座
侧面视图
MicroSD/SDHC/SDXC
卡插槽
SC - 24
硬件安装
3
拆除半球形盖子
1. 用一只手握住摄像头的底部,另一只手握住半
球形盖子。按下释放按钮。
2. 拆除半球形盖子。
3. 如果您需要将电缆从摄像头的一侧进行布线
而不是通过天花板或墙上的孔,那么先将滑盖
拆除。 1
2
半圆形缺口
释放卡口
滑盖
0002D10766AD
2
6
1. 在安装摄像头前记录MAC地址。
重要事项:
建议使用无应变消除罩的以太网电缆。如果您的电
缆有消除罩,则拆除该保护罩。
应变消除罩
注意:
2. 您可以检查您摄像头上所安装的镜头种类的型
号名称后缀。可以使用的镜头是:
F2:2.8mm;F3: 3.6mm;F6:6mm。焦距
越短,视野越宽。
SC - 25
中文(简体)
安装网络摄像头-安装于天花板或墙壁
1. 使用摄像头上的曲线槽为模板在天花板的安装位置处标记钻孔位置。在天花板上钻两个孔;并且
用锤子锤入塑料膨胀螺栓。
2. 如果您想要将电缆穿过天花板或墙壁,则需再钻另一个孔。
3. 将以太网电缆连接并穿过天花板或墙壁进行布线。
4. 使用两个附送的螺栓将网络摄像头安装到天花板上。
1
2
34
注意:
1. 暂时不要将安装螺栓完全拧紧于螺栓槽中。因为之后
您可能需要将摄像头进行左转或右转以获得一个最佳
的摄像方向。
2. 此摄像头只能用以太网供电。其没有直流电或交流电
输入连接器。
3. 如左图所示,您也可以从一侧进行电缆排布。
布线孔位置
SC - 26
网絡連線
4
以太网供电(PoE)
POWER C
OLLIS
ION
LINK
RE
CEIVE
PARTITION
12345
PoE 交换机
使用支持 PoE 的交换机时
该摄像头支持 PoE,允许电力和数据通过以太网线缆进行传输。参阅下图,通过 以太网线缆将摄像
头与 PoE 交换机相连接。
使用非 PoE 交换机时
使用 PoE 馈电器(可选)连接摄像头和非 PoE 交换机。
POWER C
OLLIS
ION
LINK
RECEIVE
PARTITION
12345
PoE 馈电器
(可选)
非PoE 交换机
SC - 27
中文(简体)
分配 IP 地址
5
0002D10766AD
2
1. 运行软件 CD 中Software Utility(软件实用工具)目录下的“安装向导”。
2. 程序将会对您的网络环境进行分析。分析完网络后,请单击“下一步”按钮以继续运行程序。
0002D10766AD
172.16.7.13 PZ71X2
FD8166
Installation
Wizard 2
IW
2
3. 程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。
4. 在简易检索后,将弹出主要的安装窗口。双击与摄影机标签上标记的地址相符的MAC地址或包装箱标
签上的序列号,以打开带网络摄像机的浏览器會話視窗。
SC - 28
有关摄像头配置的更多信息,请参阅软件 CD 上的用
户指南。
准备使用
6
1. 带网络摄像机的浏览器会话将提示如下内容。
2. 您应能从您的摄影机中观看到现场视频。对于一个部署了多个摄影机的系统,您还应安装软件CD
中的32通道录影软件。如需了解其详细的安装信息,敬请参见相关文件。
SC - 29
中文(简体)
警告
切勿用手调整镜头组件的倾斜角度。否则会破坏摄
像头精密的倾斜机制。
1. 镜头模块附近有一个倾斜调整螺栓。请使用
#0、#1或#2十字螺丝刀拧动螺栓,同时镜头
会向上或向下移动。
2. 您也可以将倾斜调整螺栓沿着其曲线型螺栓槽
转动以调整摄像头的水平定向。
3. 当您更改摄像头的水平摄像方向后需拧紧其安
装螺栓。
镜头向上 镜头向下
25°
25°
57°
調節鏡头
7
