Vivotek MD8562 User manual

MD8562/8562D
P/N:625015501G Ver1.1
Copyright 2011 VIVOTEK INC. All rights reserved.
c
2MP .Vandal-proof .Mobile Surveillance
SC - 21
中文(简体)
如果网络摄像头冒烟或有异常气味,请立
即关闭。
如果发生上述情况请联系您的经销商。
工作温度请参考用户手册。
安装警告
切勿将网络摄像头放置在不稳定的表
面上。
闪电时不要接触网络摄像头。
切勿使网络摄像头坠落。切勿在网络摄像头中插入任何物体,如针
状物等。
SC - 22
软件CD
MD8562
快速安装向导 / 保修卡
螺丝刀
校正贴纸
地线 / 螺钉
5
1
0
0
0
0
2
1
0
G
檢查包装內容
1
防潮包 / RJ45 接口连接器
(PoE) 标准 I/O 接线端子
(附电源线)
以太网 10/100 RJ45 插头
麦克风输入(粉色)
电源线插槽(黑色)
MD8562D
SC - 23
中文(简体)
重要提示!
请在安装摄像头之前先记录下
MAC地址。
螺纹孔
物理描述
2
内视图
外部视图
镜头
MicroSD/SDHC卡
插槽
防水等级:IP67
重置按鈕
状态LED指示灯
SC - 24
首先,使用随附的螺丝起子卸下摄影机基座上的半球型外壳。依需求将MicroSD/SDHC卡插入。
然后依下列步骤将摄影机架设在天花板或墙壁上。
1. 将随附的校准贴纸贴在天花板/墙壁上。
2. 依照贴纸上的三个螺丝定位孔,在天花板钻出三个导孔。然后依需求将塑料锚钉敲入导孔中。
3. 本网络摄像机可以使用穿过天花板/墙壁或从侧面的电缆走线路径来安装。如果你想让电缆馈通天
花板/墙壁,请按如下图所示钻一个电缆穿孔。如果电缆要穿过侧面的圆顶盖,请卸下塑料盖板
(B)。
4. 将螺丝穿过基座相对应的三个导孔,并以螺丝起子固定基座。
1
2
3
4
A
B
A
圆盖
硬件安装
3
防拆螺丝
摄影机基座
塑料盖板
吊顶式安装
SC - 25
中文(简体)
1
2
B
A
3
4
壁挂式安装
安装地线
如下图所示,拧紧接地线其中一侧的螺丝孔,按电路走线路径,另一端连接到一个接线盒或接地导
管。
重要提示!
请将螺丝锁紧,以杜绝水气。
SC - 26
标准连接(不使用PoE) (MD8562D)
网絡連線
4
+ : 数字输出
- : 数字输入
POWER C
OLLIS
ION
LINK
RE
CEIVE
PARTITION
12345
2
3
以太网交换机
1
1. 如果您有外部DI设备,请通过标准 I/O 接线端子进行连接。
2. 使用提供的 RJ45 插孔连接器将网络摄像头连接到开关。
网络摄像头直接连接 PC 时请使用第五类交叉线缆。
3. 将摄像头随附的电源线连接至电源插座。
SC - 27
中文(简体)
POWER C
OLLIS
ION
LINK
RE
CEIVE
PARTITION
12345
POWER C
OLLIS
ION
LINK
RECEIVE
PARTITION
12345
以太网供电(PoE) (MD8562)
PoE交换机
當使用不支援PoE的交換机時
請另外購買PoE injector來連接攝影機與不支援PoE的交換机。
使用支持PoE的交换机时
该摄像头支持PoE,允许电力和数据通过以太网线缆进行传输。参阅下图,通过以太网线缆将摄
像头与PoE交换机相连接。
PoE馈电机
(可选)
非PoE交换机
注意
该设备仅与 PoE 网络相连,由网线供电而无
需外部电源线连接。
SC - 28
1. 运行软件 CD 中Software Utility (软件实用工具)目录下的 安装向导 。
2. 程序将会对您的网络环境进行分析。分析完网络后,请单击 下一步 按钮以继续运行程序。
0002D108323
00-02-D1-10-83-23 192.168.5.151 MD8562
Installation
Wizard 2
分配IP地址
5
3. 程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。
4. 在简易检索后,将弹出主要的安装窗口。双击与摄影机标签上标记的地址相符的MAC地址或包装箱
标签上的序列号,以打开带网络摄像机的浏览器會話視窗。
SC - 29
中文(简体)
有关摄像头配置的更多信息,请参阅软件 CD 上的用户指南。
准备使用
6
调节视角
90°
1
2
調節鏡头
7
拧松镜头组件两侧的螺丝(不要取
出螺丝)。
如右图所示将镜头调节到一个最
佳视角。
当一切工作完成后,拧紧螺丝使
镜头的方向得以固定同时还能减
震以及防止摆动。
1. 带网络摄像机的浏览器会话将提示如下内容。
2. 您应能从您的摄影机中观看到现场视频。对于一个部署了多个摄影机的系统,您还应安装软件CD
中的32通道录影软件。如需了解其详细的安装信息,敬请参见相关文件。
SC - 30
将圆盖安装到摄像头上。用螺丝刀将圆盖
的螺丝拧紧。最后,确保摄像头的所有部
件都完全固定。
完成
8
微调摄像头对焦
此网络摄影机的焦距工厂设定值为1.0m至无穷远。若您对焦的物体近于1.0m之内,或镜头已失焦,
请下列方式微调之。
旋松镜头安全锁螺丝。
1. 旋松镜头安全锁螺丝。
2. 手动旋转镜头以微调焦距,直到即时影像画面清
晰。
3. 旋紧镜头安全锁螺丝。
拆卸真空铝箔袋取出吸湿器。将提供的吸湿器贴在
圆顶盖的内侧。(每当您打开圆顶盖时,请更换吸
湿器)。
重要!
请确保拧紧螺丝,以避免受
潮。
JP - 31
日本語
煙や異常なにおいに気が付いたら、直ちに
ネットワークカメラの電源を切ってください。
このような場合が生じたら、お買い求めに
なった販売店にご連絡ください。
使用温度については、ユーザーマニュ
アルを参照してください。
インストール前の注意
不安定な場所にネットワークカメラを置
かないでください。
雷が鳴っている時は、ネットワークカメ
ラに触れないでください。
ネットワークカメラを落とさないでくださ
い。
ネットワークカメラに針のような物を差
し込まないでください。
JP - 32
ソフトウェアCD
クイック インストール ガイド / 保証書
ドライバーr
アライメントステッカー
アース / ねじ
5
1
0
0
0
0
2
1
0
G
パッケージ内容の確認
1
シリカゲル / RJ45 メス/メスカプラー
(PoE) 汎用I/Oターミナルブロック
(電源コード付属)
Ethernet 10/100 RJ45プラグ
マイク入力 (ピンク)
電源コードソケット (黒)
MD8562 MD8562D
MD8562/8562D
P/N:625015501G Ver1.1
Copyright 2011 VIVOTEK INC. All rights reserved.
c
2MP .Vandal-proof .Mobile Surveillance

Other manuals for MD8562

8

This manual suits for next models

1

Other Vivotek Security Camera manuals

Vivotek SD83xxE/-M User manual

Vivotek

Vivotek SD83xxE/-M User manual

Vivotek CC8130 User manual

Vivotek

Vivotek CC8130 User manual

Vivotek FE9382-EHV-v2 User manual

Vivotek

Vivotek FE9382-EHV-v2 User manual

Vivotek IB8156-C User manual

Vivotek

Vivotek IB8156-C User manual

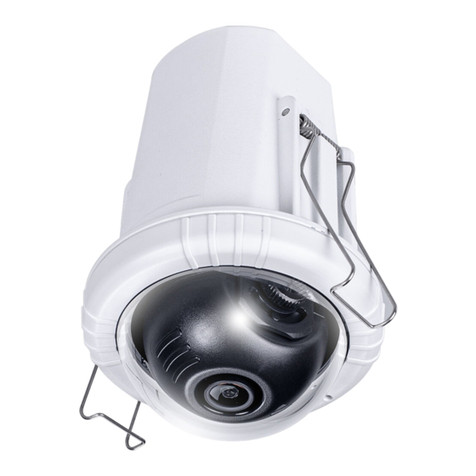

Vivotek FD9182-H User manual

Vivotek

Vivotek FD9182-H User manual

Vivotek SD9361-EHL User manual

Vivotek

Vivotek SD9361-EHL User manual

Vivotek AB5353H User manual

Vivotek

Vivotek AB5353H User manual

Vivotek FD8154 User manual

Vivotek

Vivotek FD8154 User manual

Vivotek IP6112 User manual

Vivotek

Vivotek IP6112 User manual

Vivotek FD8182-F1 User manual

Vivotek

Vivotek FD8182-F1 User manual

Vivotek VORTEX FE912-H User manual

Vivotek

Vivotek VORTEX FE912-H User manual

Vivotek FD9189-H-v2 User manual

Vivotek

Vivotek FD9189-H-v2 User manual

Vivotek Supreme MS9390-HV User manual

Vivotek

Vivotek Supreme MS9390-HV User manual

Vivotek FD8152V User manual

Vivotek

Vivotek FD8152V User manual

Vivotek IP8332-C User manual

Vivotek

Vivotek IP8332-C User manual

Vivotek IT9380-H User manual

Vivotek

Vivotek IT9380-H User manual

Vivotek Supreme MD8564-EH User manual

Vivotek

Vivotek Supreme MD8564-EH User manual

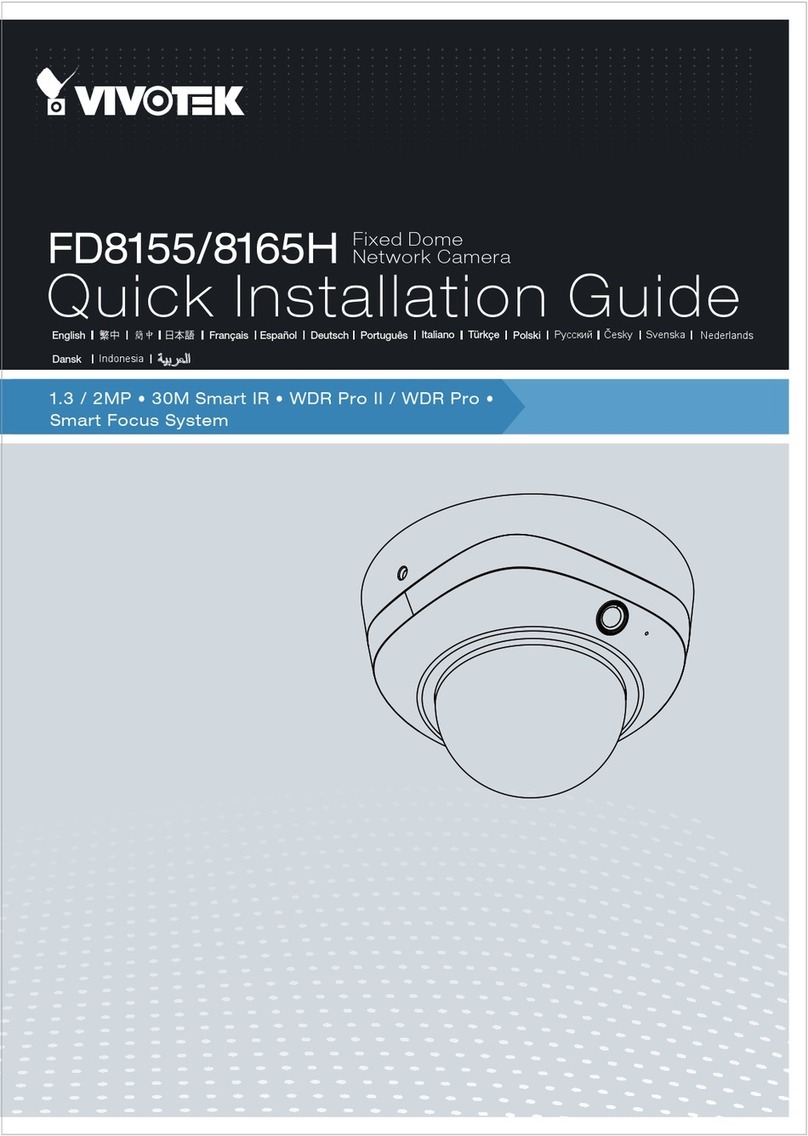

Vivotek WDR Pro II User manual

Vivotek

Vivotek WDR Pro II User manual

Vivotek IB8381 -E User manual

Vivotek

Vivotek IB8381 -E User manual

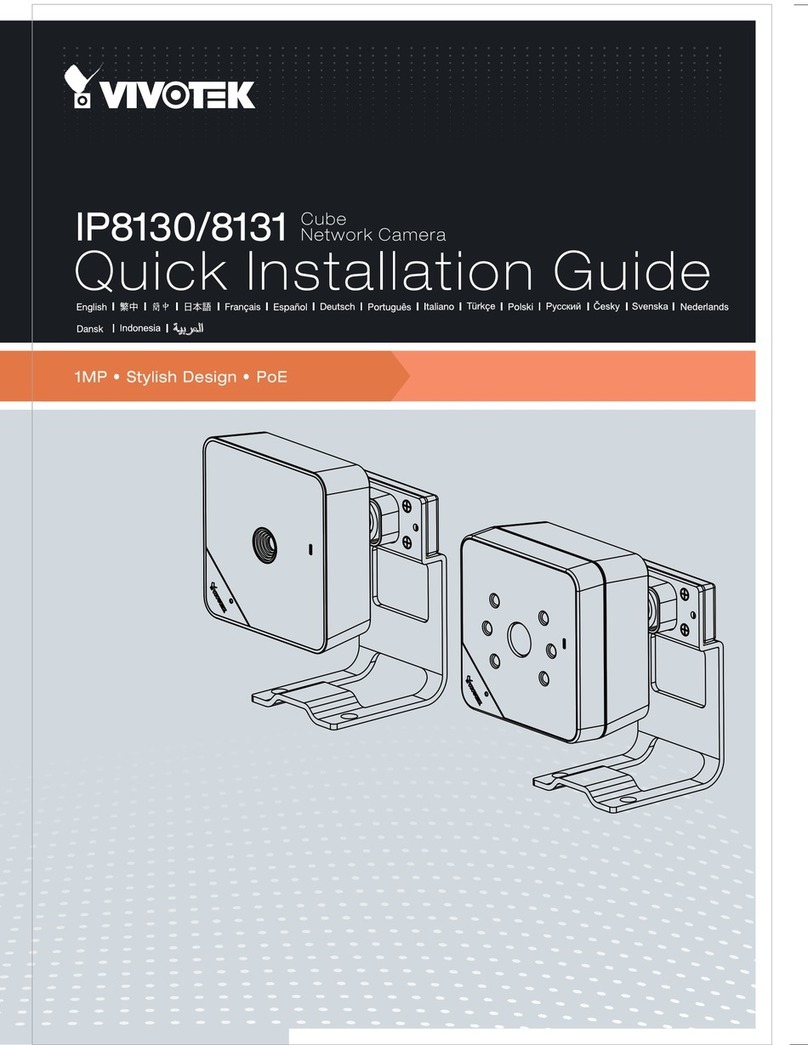

Vivotek IP8131 User manual

Vivotek

Vivotek IP8131 User manual

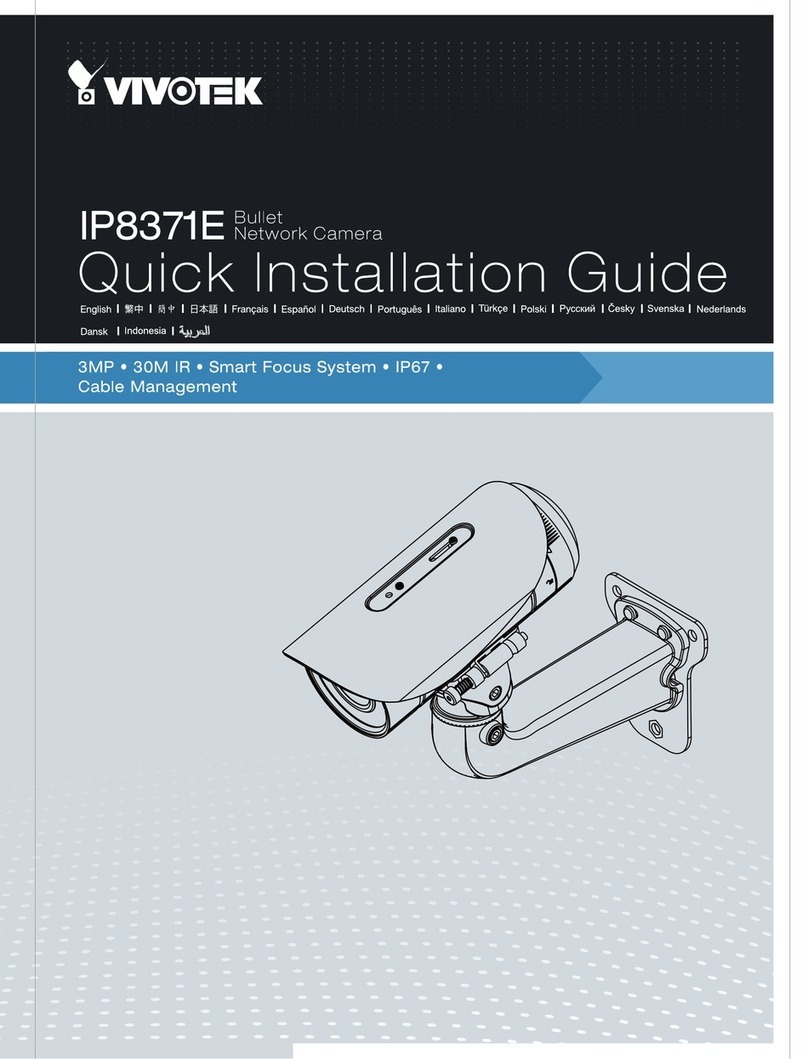

Vivotek IP8371E User manual

Vivotek

Vivotek IP8371E User manual

Vivotek FE8172 User manual

Vivotek

Vivotek FE8172 User manual

Vivotek FE8173 User manual

Vivotek

Vivotek FE8173 User manual

Vivotek FD8134 Operator's manual

Vivotek

Vivotek FD8134 Operator's manual

Popular Security Camera manuals by other brands

Panasonic GP-KR511 operating instructions

Panasonic

Panasonic GP-KR511 operating instructions

Lorex VANTAGE LND2152 SERIES quick start guide

Lorex

Lorex VANTAGE LND2152 SERIES quick start guide

Lilin MR8322 Quick installation guide

Lilin

Lilin MR8322 Quick installation guide

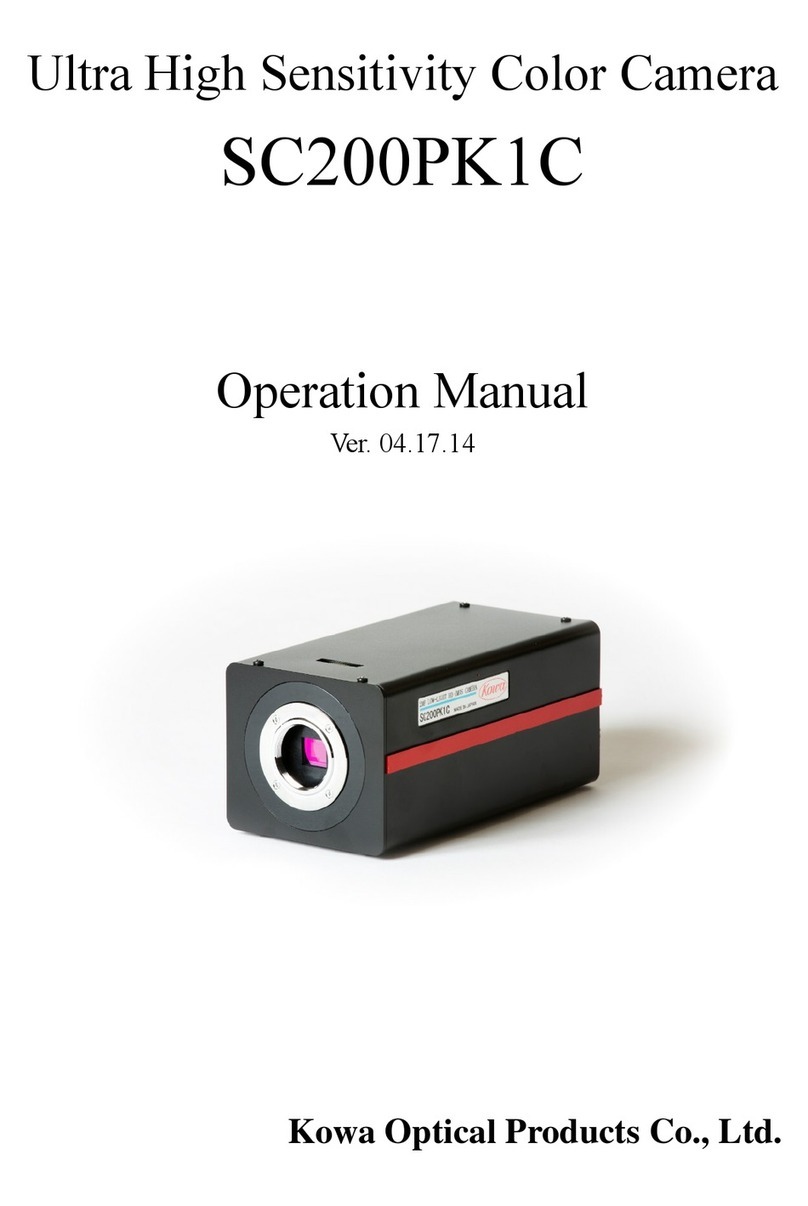

Kowa SC200PK1C Operation manual

Kowa

Kowa SC200PK1C Operation manual

Panasonic WVCS564 - COLOR CCTV CAMERA operating instructions

Panasonic

Panasonic WVCS564 - COLOR CCTV CAMERA operating instructions

Teledyne SG-14 user manual

Teledyne

Teledyne SG-14 user manual

Sentry Camera ECD3-M5528 Operational manual

Sentry Camera

Sentry Camera ECD3-M5528 Operational manual

Bosch DINION IP 5000 Quick install

Bosch

Bosch DINION IP 5000 Quick install

Convision CC-5304 IR manual

Convision

Convision CC-5304 IR manual

Verint Nextiva Mounting guide

Verint

Verint Nextiva Mounting guide

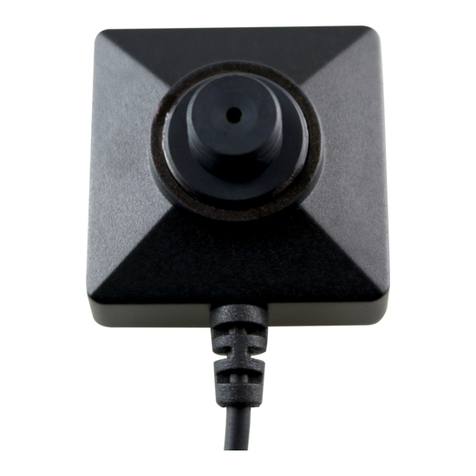

Lawmate BU-19 quick guide

Lawmate

Lawmate BU-19 quick guide

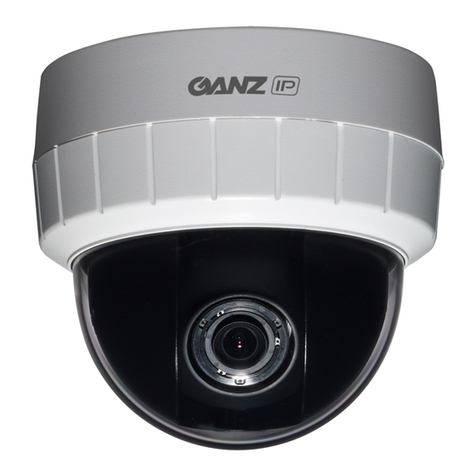

Ganz ZN-D2MAP user manual

Ganz

Ganz ZN-D2MAP user manual

D-Link SECURICAM DCS-7110 Quick installation guide

D-Link

D-Link SECURICAM DCS-7110 Quick installation guide

KT&C KPC-N570 Operation manual

KT&C

KT&C KPC-N570 Operation manual

Security Labs SLC-1054 user manual

Security Labs

Security Labs SLC-1054 user manual

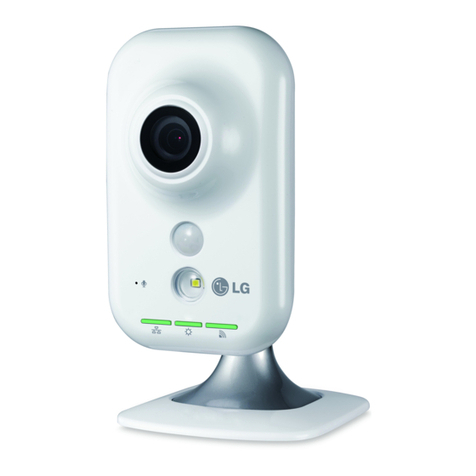

LG LW130W owner's manual
