Vollmer 43815 User guide

H0 Haus am Park, Schlossallee 5
H0 House at the park, Schlossallee 5
Bitte legen Sie die Einzelteile nach Buchstabengruppen zusammen und beginnen Sie dann mit dem Zusammenbau.
Arrange the individual parts by letter groups, and then begin assembling in accordance with the drawings.
Pour l’assemblage, il faut suivre l’ordre alphabétique des dessins, et dans chaque dessin l’ordre numerique des pièces.
entsprechend der Zeichnungen
Wir verwenden den recyclefähigen Kunststoff
Polystyrol.
We use recyclable polystyrene. Nous utilisons polystyrene recyclable.
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld-
www.vollmer-online.de
Reddighausen
57048 57041 2 24709 24707 1 24786 24784 2 24753 24738 4 24768 24763 1
57042 1 24708 1 24785 2 24740 3 24764 2
57043 1 24742 1 24765 1
57044 1 24718 24710 1 24736 24724 4 24743 3 24766 2
57045 2 24711 1 24725 3 24744 1 24767 2
57046 1 24712 1 24728 1 24745 2
57047 2 24713 1 24729 3 24746 2 24803 24794 3
24714 2 24730 1 24748 1 24795 1
57060 57049 1 24715 1 24732 1 24749 1 24796 1
57050 1 24716 4 24733 2 24751 1 24797 1
57051 1 24717 6 24734 1 24752 1 24798 1
57052 1 24799 3
57053 1 24756 24754 1 24727 24723 4 24741 24737 4 24800 1
57054 1 24755 1 24724 2 24738 2 24801 1
57055 1 24725 6 24739 2 24802 2
57056 1 24758 24757 2 24726 2 24740 6
57057 1
57058 2 24783 24777 1 24776 24769 4
57059 2 24778 1 24770 8
24779 1 24771 1
24780 1 24772 2
24781 1 24773 2
24782 1 24774 2
24775 2
Spr.-Nr. Teile-Nr. Stück Spr.-Nr. Teile-Nr. Stück Spr.-Nr. Teile-Nr. Stück Spr.-Nr. Teile-Nr. Stück Spr.-Nr. Teile-Nr. Stück
Inhalt/Contens/Contenu Dekopapier: 139630
139629
Stand 01/sw
03/2015
SzT
Montageanleitung
Mounting instruction
Notice de montage
43815
DE EN FR
Wir gratulieren Ihnen zum Erwerb dieses hoch-
wertigen Vollmer-Bausatzes. Die hohe Passgenauig-
keit unserer Bausätze wird Ihnen viel Freude berei-
ten.
Zum Zusammenbau verwenden Sie bitte aus-
schließlich einen unserer erstklassigen Kunststoff-
Kleber, z. B.:
46016 Vollmer Superzement S 30, 25 ml
Mit handlichem Pinselverschluss für großflächige
Teile.
46115 Vollmer Supranol 2000, 33 ml
In einer ergonomisch geformten Flasche mit Fein-
kanüle für punktgenaues Arbeiten.
Die giftfreien Superkleber kleben sauber und ver-
schweißen dauerhaft.
Durch einen hohen Verzögerungseffekt wird vorzei-
tiges Austrocknen verhindert.
Congratulations on your purchase of this Vollmer
product. Our high quality kits will bring you much joy.
To assemble, please use one of our first-class plastic
glue, for example:
46016 Vollmer Superzement S 30, 25 ml
With handy brush for large parts.
46115 Vollmer Supranol 2000, 33 ml
Ergonomically shaped bottle with fine tip for precise
work.
The non-toxic super glue provides clean and durable
bond.
The long delay effect prevents premature drying out.
Félicitations pour votre achat de ce produit Vollmer.
Nos kits de haute qualité vous apporter beaucoup de
joie.
Pour assembler, se il vous plaît utiliser un de nos colle
plastique de premiere classe, par exemple:
46016 Vollmer Superzement S 30, 25 ml
Avec la brosse a portée de main pour les grandes
pieces.
46115 Vollmer Supranol 2000, 33 ml
Ergonomique en forme de bouteille avec pointe fine
pour un travail précis.
Le super colle non toxique offre obligataire propre et
durable.
L'effet de délai a long prévient le dessechement trop
rapide.
1
H0 Maison au parc, Schlossallee 5
DE EN
1. Wichtige Hinweise . . . . . . . . . . . . . 1
2.Montage .....................2
1. Important information . . . . . . . . . . . 1
2.Mounting.....................2
FR
1. Informations importantes . . . . . . . . 1
2.Montage .....................2
Änderungen vorbehalten.
Modifications reserved.
Sous réserve de modifications.

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 2
2. Montage
2. Mounting
2. Montage

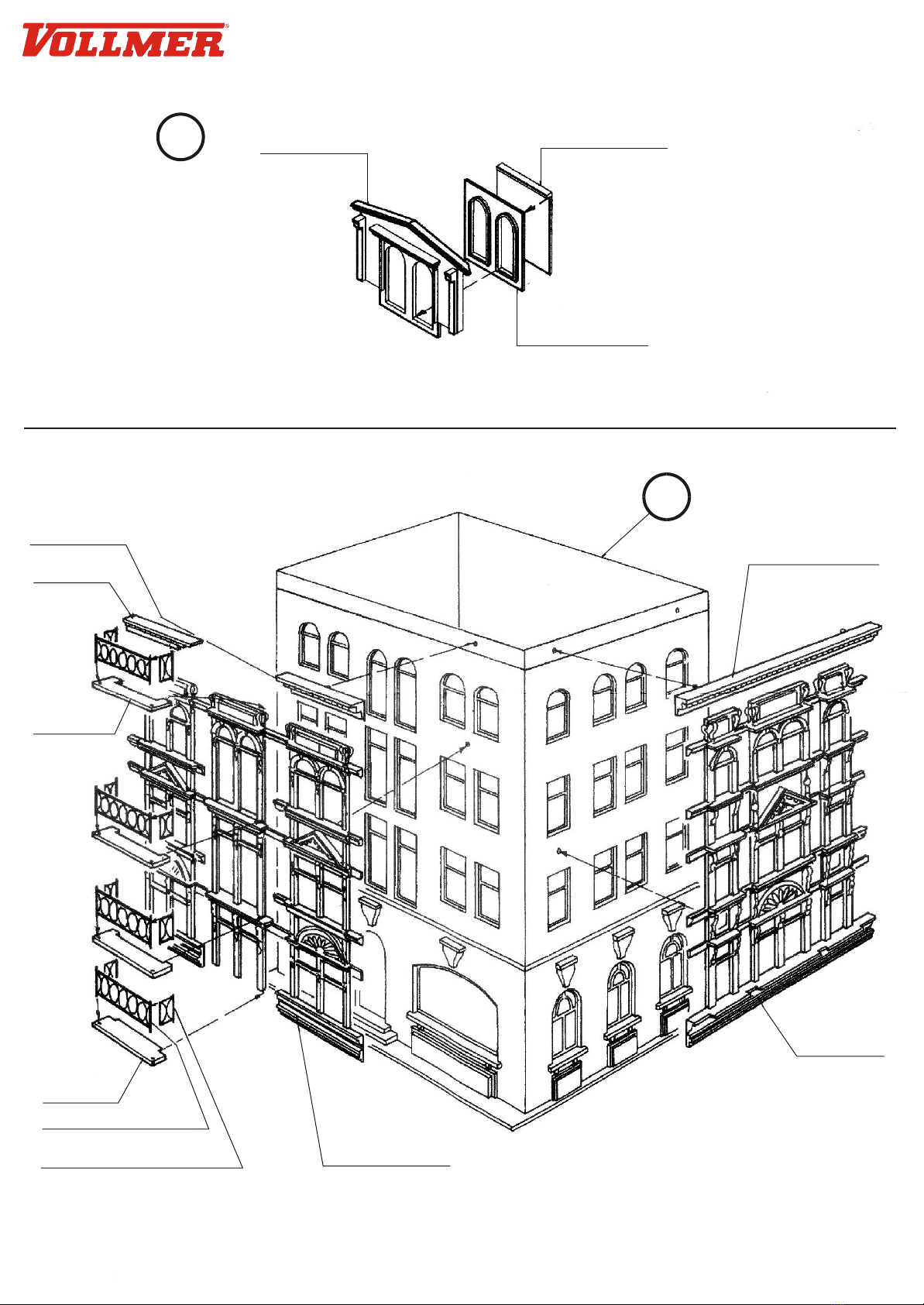

A
C D
B
24752
24801
24740
24725
2x 24773
24725
24740
24711
3x 24740
3x 24725
3x 24717
24712
3x 24716
24710
24732
24725
24740
24800
24751
24748
24716
24715 24713
3x 24717
3x 24740
3x 24725

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 3
2. Montage
2. Mounting
2. Montage
Tipp: Beleuchtung: Um das Modell zu beleuchten, verwenden Sie bitte Vollmer Art.-Nr. 46564. Möchten Sie eine individuelle
Fenstereinzelbeleuchtung, um Räume detailgerecht zu beleuchten, verwenden Sie bitte Viessmann Art.-Nr. 6005.
Siehe Produkthinweis auf der letzten Seite.
Tip: House illumination: To illuminate the complete model, please use Vollmer item-No. 46564.
For detailed illumination of each window and room, please use Viessmann item-No. 6005.
See product information on the last page.
57065
24708
2x 24714
24707
24767
24766
2x 57045
57046
2x 24733
24765
57044 57068
2x 24745
B
E
FG
C
D
A
2x

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 4
2. Montage
2. Mounting
2. Montage
24755
2x 24729
24764
24743
24763
2x 24743
24729
24764
2x 24738
2x 24724
24744
24730
H
I

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 5
2. Montage
2. Mounting
2. Montage

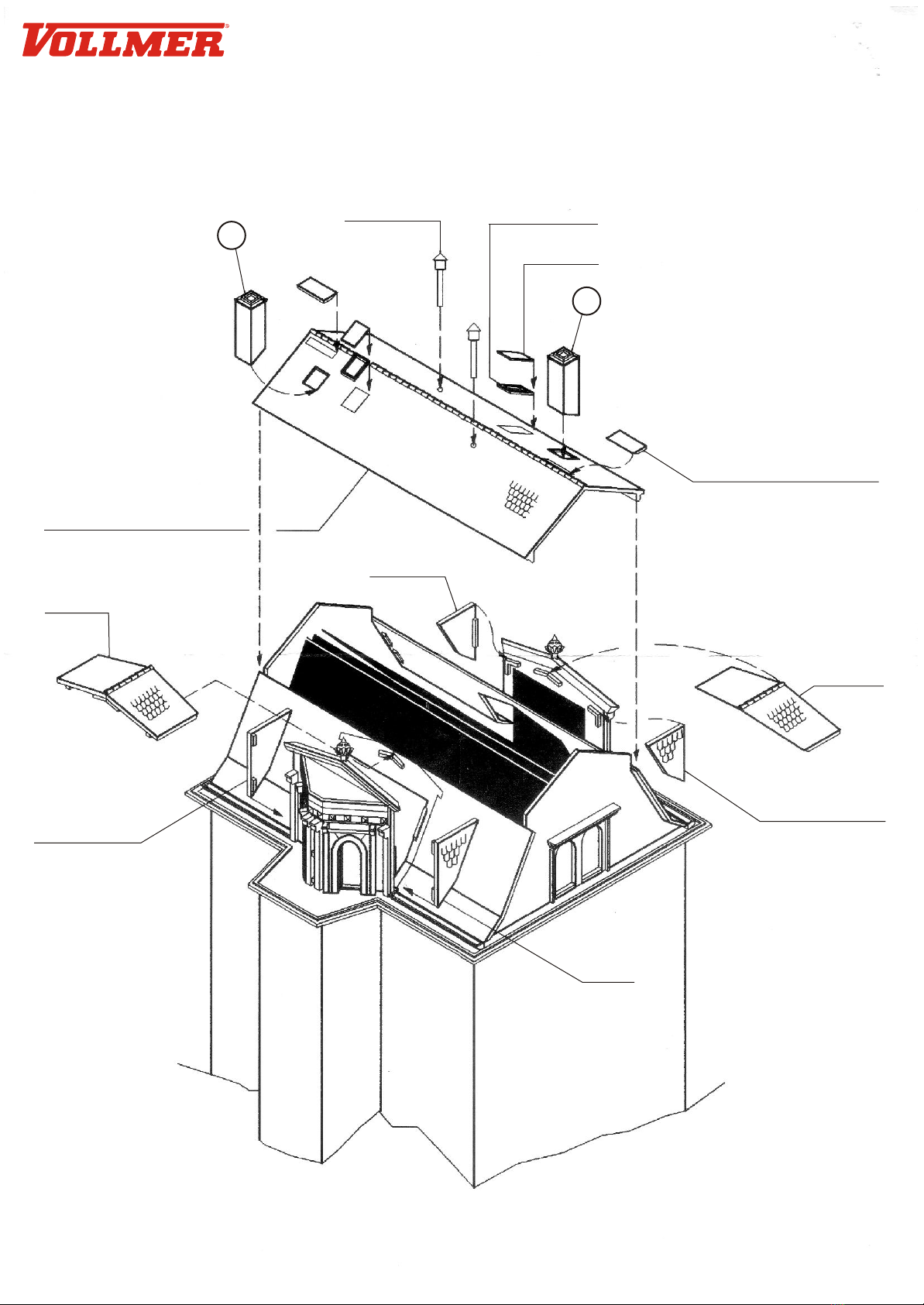

J
K
24757
24754
24724
24728
24724
24742
2x 24738
24723
24724
24723
24737
24738
24737
2x

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 6
2. Montage
2. Mounting
2. Montage
L
J
H
I
K
J
E
24796
24797
57066

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 7
2. Montage
2. Mounting
2. Montage

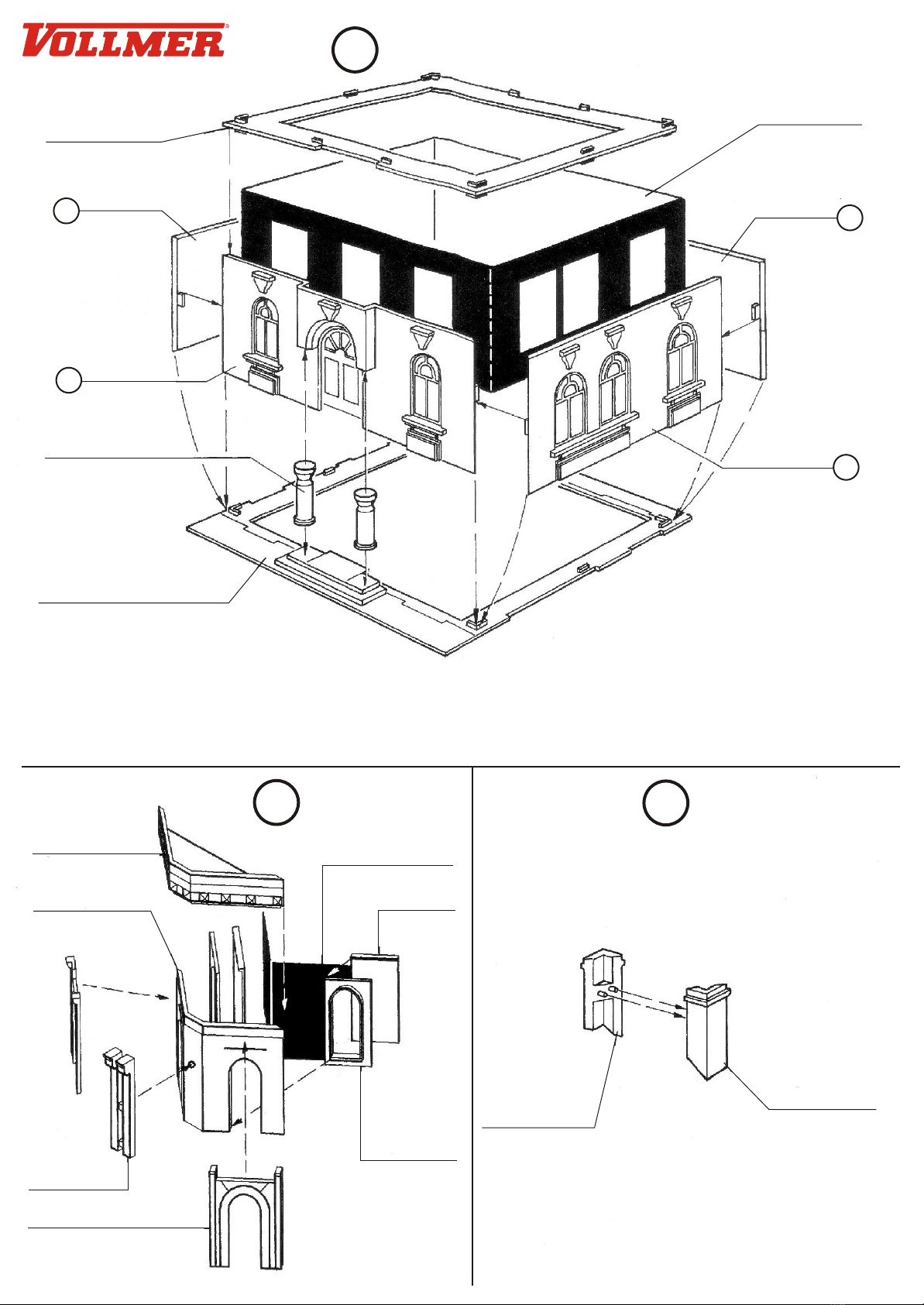

M
L
24739
24726
57041
2x
24785
24784
24779
2x 24772
24771
24795
3x 24794
24778
24780

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 8
2. Montage
2. Mounting
2. Montage

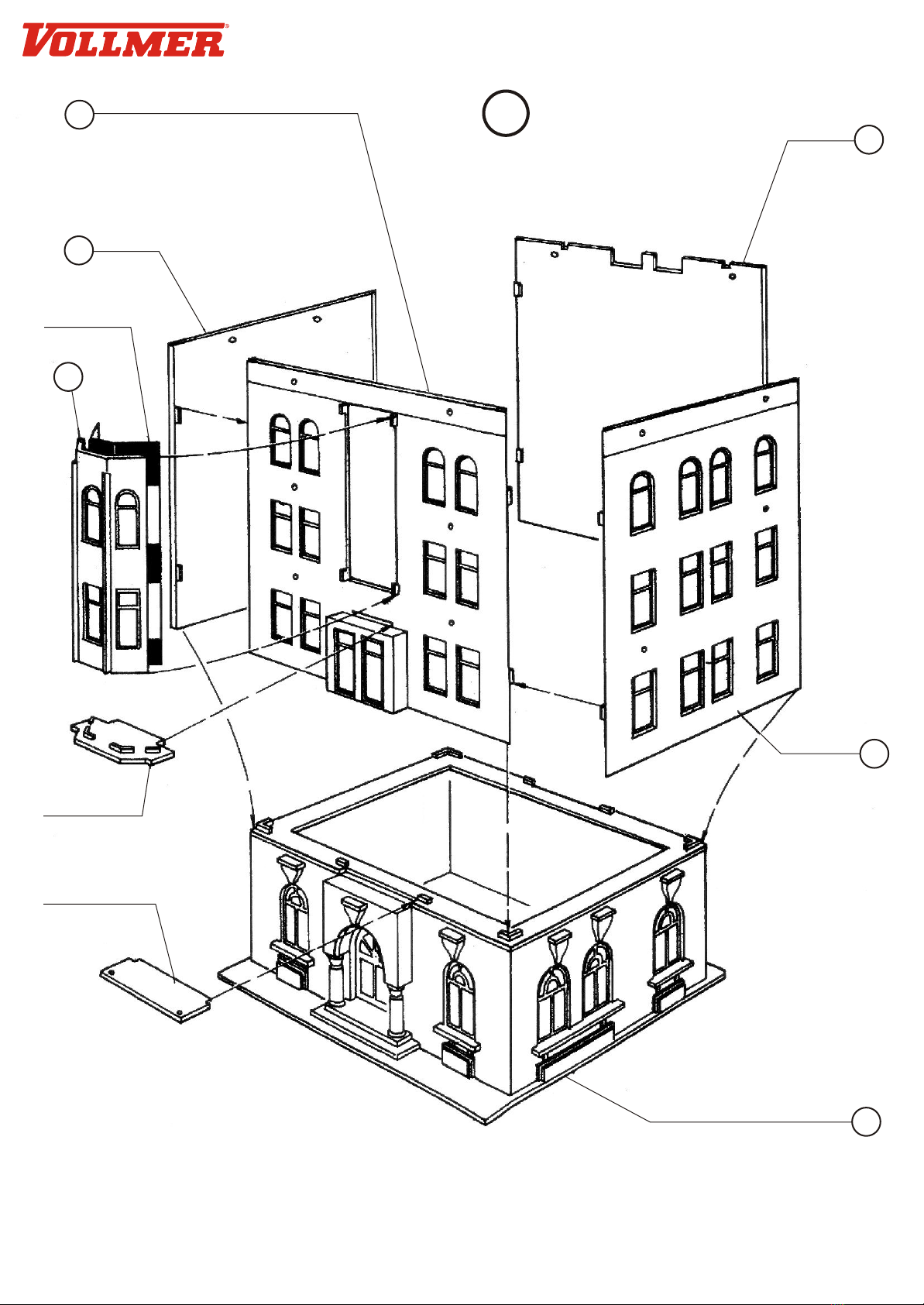

N
L
57042 24749
24734
24785
24781
24782
3x 24799
24798
4x 24769
8x 24770 24777
24784

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 9
2. Montage
2. Mounting
2. Montage
M
N
M
F
2x 57047
2x 57058
57043
2x 57059
57054
57067
57050

Von vorne einkleben!
Fensteraufsätze
Bitte zuerst
139629 / 43815 10
2. Montage
2. Mounting
2. Montage

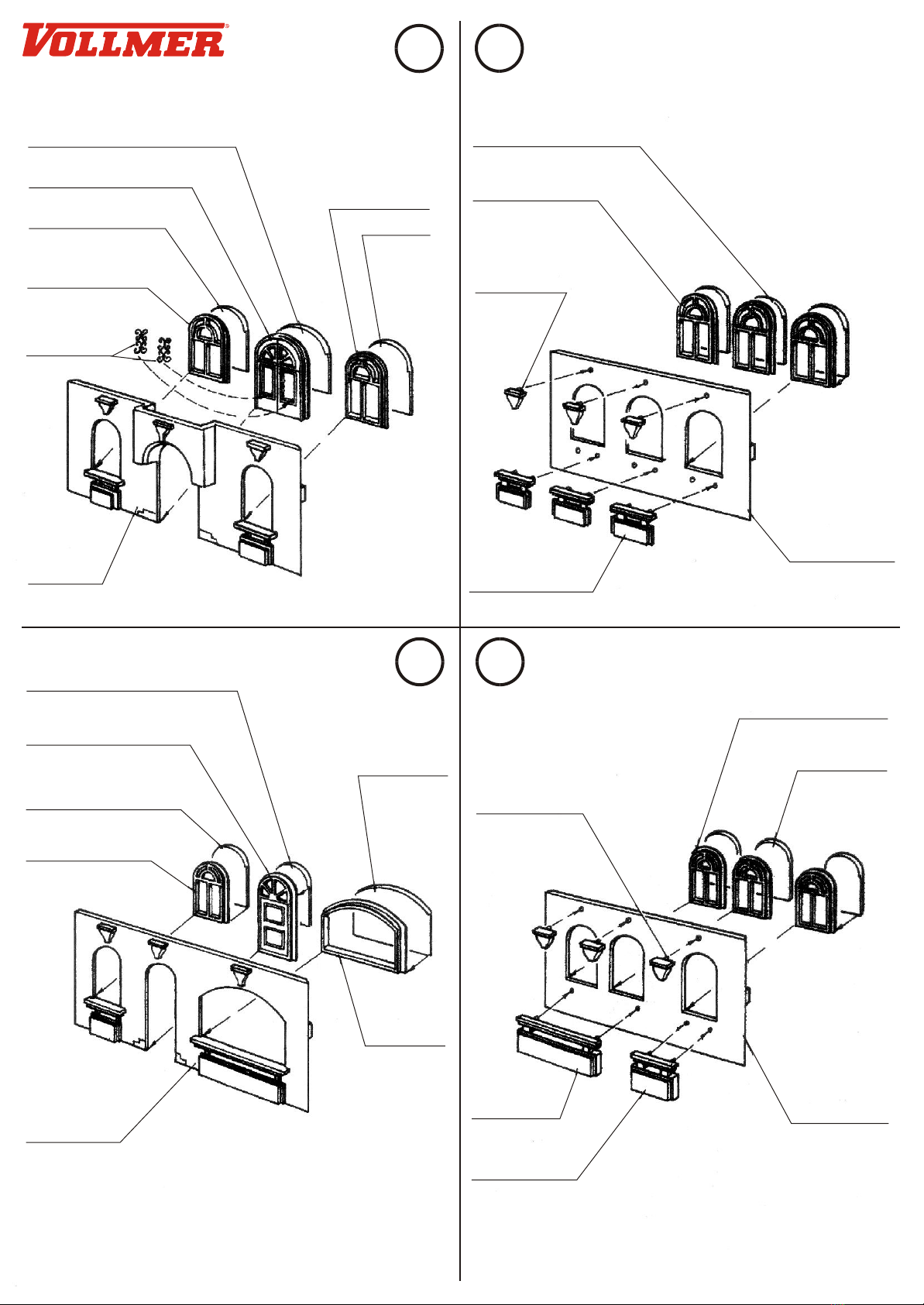

G
G
2x 24774 2x 24775
2x 24746
2x 24802
57053
57051
57056
57055
57057
57049
57052

Art.-Nr. 6005 von ViessmannHausbeleuchtungs-Startset

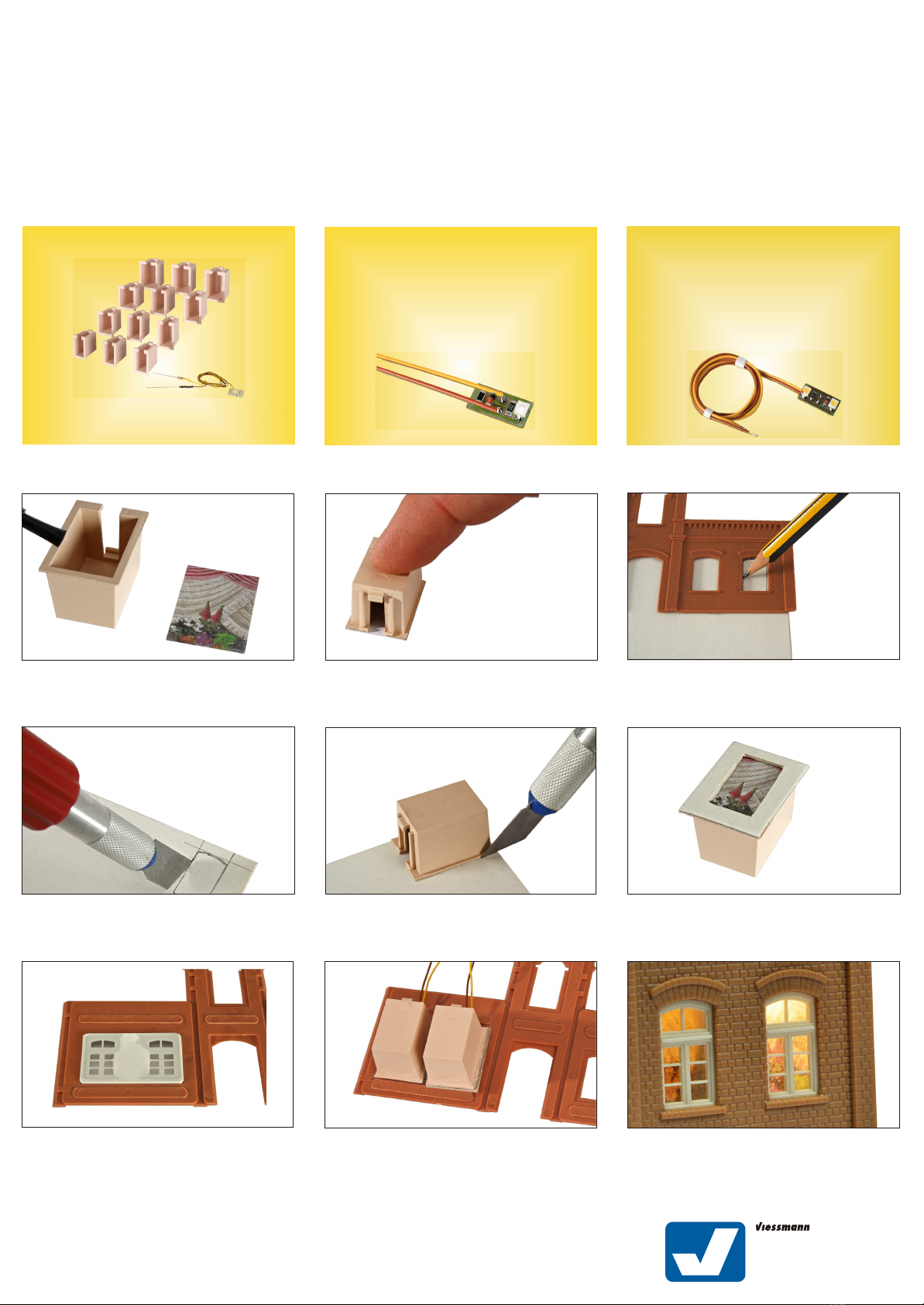

1. Schneiden Sie ein Gardinenmotiv aus... 2. ...und kleben Sie es auf die Lichtbox. 3. Zeichnen Sie auf einem mindestens
1 mm dicken Karton die Innenmaße des
Fensters auf.
4. Der Fenstergrundriss wird anschließend
mit einem Bastelmesser ausgeschnitten.
5. Das Gleiche geschieht mit dem Außenrah-
men der Lichtbox.
6. Dieses Teil wird nun auf das Gardinen-
motiv geklebt.
7. Die mit Scheiben versehenen Fenster
sind nun aufnahmebereit für die Lichtboxen.
8. In diesem Beispiel zeigen wir Ihnen ein
Fenster mit und das andere ohne Laibung.
9. Dieses Bild zeigt die bessere Wirkung des
mit Laibung versehenen Fensters (links).
Tipp: Mehr Tiefenwirkung für die Modellfenster
6006 warmweiß, 10 Stück
6007 gelb, 10 Stück
6008 weiß, 10 Stück
6017 gelb , 10 Stück
6018 weiß, 10 Stück
6021 warmweiß, 10 Stück
Hausbeleuchtung
mit einer LED:
Hausbeleuchtung
mit zwei LEDs:
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld-Reddighausen
www.viessmann-modell.de
Die Lichtboxen zur indirekten Fensterbeleuchtung ermöglichen eine völlig neuartige Einzelbeleuchtung von Räumen. Zur
Beleuchtung der Lichtboxen empfehlen wir die Platinen mit einer LED in gelb Art. 6007, weiß Art. 6008, warmweiß Art. 6006, die
Platinen mit je zwei LEDs in weiß Art. 6017, gelb Art. 6018 und warmweiß Art. 6021 , die LEDs mit Anschlusskabel in weiß Art.
6048, gelb Art. 6047 und warmweiß Art. 6046 oder die LED mit TV-Simulation Art. 5079. Die Lichtboxen werden von innen hinter
die Fenster geklebt und geben dem Raum Tiefe. Auf diese Weise wird das Durchleuchten der Wände verhindert. Auch für TT und
N Gebäude geeignet. Maße der Lichtboxen: 17 x 18 x 26 mm, 17 x 16 x 21 mm, 17 x 12 x 19 mm 17 x 14 x 23 mm.
TIPP: Das Powermodul Art. 5215 sorgt für flackerfreies Licht beim Betrieb mit Wechselstrom und erzeugt nahezu doppelte
Helligkeit.
Art. 6005

Art.-Nr. 6045 Etageninnenbeleuchtung von Viessmann
Eine stimmungsvolle Beleuchtung ist für das Gesamtbild einer Anlage ein wesentlicher Bestandteil. Das
Startset Etageninnenbeleuchtung Art. 6045 von Viessmann setzt durch die fantastische Tiefenwirkung
einen zusätzlichen Glanzpunkt. Auch um’s Eck...!
1. Hintergrundmotiv ausschneiden und in die
Lichtschiene kleben. Richtung beachten!
2. Trennwände zur Lichtabschottung zwischen
Fenstern und Türen sowie als Endabschluss.
3. Füllstücke zur Abdeckung zwischen den
LEDs beliebig kürzbar bzw. verlängerbar.
4. Die Füllstücke und die LED mit Kunst-
stofffassung werden punktgenau über den
Fenstern und Türen positioniert.
5. Dann wird die Lichtschiene hinter der
Fensterreihe angeklebt.
6. Ein schönes Ergebnis mit viel Tiefenwirkung.
Die geniale und praktische
12-polige Viessmann-
Steck-Verteilerleiste Art. 6049
verbindet bis zu zwölf Strom-
verbraucher.
Ohne Stecker, ohne
Schraubklemmen und
ohne Löten.
Tipp: Mehr Tiefenwirkung für die Modellfenster
6046 warmweiß, 10 Stück
6047 gelb, 10 Stück
6048 weiß, 10 Stück
LED für Etagen-
innenbeleuchtung:
Es geht auch um die Ecke rum
Das Prinzip:
Lichtschienen in vier ver-
schiedenen Höhen für unter-
schiedliche Fenster-/Türhöhen
und Spurgrößen. Beliebig
kürzbar mit Einkerbungen.
Trennwände verschiebbar,
zur Lichtabschottung zwi-
schen Fenstern und Türen
sowie als Endabschluss. Füllstücke zur Abdeckung zwischen den LEDs
beliebig kürzbar bzw. verlängerbar mit Einkerbungen.
LED mit Kunststofffassung
verschiebbar zur punktgenauen
Positionierung über den
Fenstern und Türen. Auch
passend für Lichtboxen der
Hausbeleuchtung Art. 6005.
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld-Reddighausen
www.viessmann-modell.de
87934
Stand 02
03/2015
SzT
Eine stimmungsvolle Beleuchtung ist für das Gesamtbild einer Anlage ein wesentlicher Bestandteil. Das
Startset Etageninnenbeleuchtung Art. 6045 von Viessmann setzt durch die fantastische Tiefenwirkung
einen zusätzlichen Glanzpunkt.Auch um’s Eck...!

DE: Modellbauartikel, kein Spielzeug!
Vor Gebrauch die Sicherheitshinweise und Anleitung genau lesen und beachten. Dieser Artikel ist ein Modellbauartikel für anspruchsvolle
Modellbauer und Sammler. Aufgrund maßstabs- und vorbildgetreuer bzw. funktionsbedingter Gestaltung sind Spitzen, Kanten und filigrane
Kleinteile enthalten. Für den Zusammenbau sind Werkzeuge wie ein scharfes Bastelmesser, eine scharfe Schere und spezieller Kleber nötig.
Die fachgerechte Weiterverarbeitung dieses Modellbauproduktes birgt daher ein Verletzungsrisiko! Das Produkt gehört aus diesem Grund nicht
in die Hände von Kindern! Nach Fertigstellung ist dieser Artikel zum Einbau (Fixierung z. B. durch Klebstoff) in eine Modellbahnanlage,
Schaustück usw. und als hochwertiger Dekorationsartikel vorgesehen.
Nur die diesem Bausatz beiliegenden Teile und empfohlenes Zubehör verwenden. Hände und Werkzeug nach dem Basteln säubern.
Bei der Verwendung von Farben und Klebstoffen unbedingt beachten: Nicht essen, trinken oder rauchen. Farben und Klebstoffe nicht mit
Augen, Haut oder Mund in Berührung bringen. Dämpfe nicht einatmen. Von Zündquellen fernhalten. Die Anleitung und Hinweise des Herstellers
genau beachten. Erste Hilfe bei Augenkontakt: Auge unter fließendem Wasser ausspülen und dabei offen halten. Umgehend ärztliche Hilfe
konsultieren.
Diese Information gut aufbewahren.
EN: Model building item, not a toy! Not suitable for children under 14 years!
Read and follow these safety precautions and instructions carefully before use. This product is a model building item for the experienced
modeller and collector. Due to its life-like and true to scale reproduction and functional form, this product contains peaks, edges and delicate
small parts. For assembly, tools like a sharp cutter, a sharp pair of scissors and special glue are necessary. Therefore, appropriate working with
this model building kit does present a risk of injury! For that reason this product is not for children! Upon completion, this product is designed to be
installed (e.g. fixed with glue) on to a model railway layout, diorama etc. and as a high-quality decorative item and not a toy.
Only use the parts of this kit included and recommended accessories. Please wash your hands and tools after modelling.
For use of paints and glues please follow these safety precautions: Do not eat, drink or smoke. Avoid any contact with eyes, skin or mouth. Do not
breathe any vapours. Keep away from ignition sources. Follow the instructions and safety precautions of the manufacturer carefully. First aid for
contact with eyes: Flush the eye with clean water holding the eyelid open. Immediately consult medical advice.
Keep these instructions safe.
FR: Ce produit n'est pas un jouet. C'est un modèle réduit!
Avant d'utiliser ce produit, veuillez lire et suivre attentivement les consignes de sécurité et le mode d'emploi. Ce produit est un modèle réduit pour
modélistes et collectionneurs exigeants. En raison d'une reproduction fidèle à l'échelle de l'original ainsi qu'un respect de la fonctionnalité, les kits
contiennent objets pointus, des arêtes et des petites pièces filigranes. Pour le montage, des outils tels une lame aiguisée, des ciseaux aiguisés
ainsi qu'une colle spéciale sont nécessaires. De ce fait, un risque de blessure est possible! Pour cette raison, tenir ce produit hors de portée des
enfants! Après finition, ce produit est destiné à être intégré (p. ex. fixation avec de la colle) dans un réseau, un diorama etc. et peut être utiliser
comme un produit décor de haute qualité. Ce n'est pas un jouet.
N'utiliser que les pièces jointes et les accessoires recommandés. Nettoyer les mains et les outils après l'usage.
Pour l'utilisation des colles et des peintures, veuillez suivre les précautions suivantes: Ne pas manger, boire ou fumer lors de la manipulation.
Eviter tout contact avec les yeux, la peau et la bouche. Ne pas inhaler les vapeurs. Tenir à l'écart des sources inflammables. Veuillez suivre
attentivement le mode d'emploi et les indications du fabricant. Premiers secours en cas de contact avec les yeux: Rincer immédiatement et
abondamment à l'eau en les maintenant ouverts et consulter un ophtalmologiste.
Veuillez bien conserver ces instructions.
IT:Articolo di modellismo, non è un giocattolo!
Prima dell'uso leggere attentamente le istruzioni per l'uso e le avvertenze di sicurezza. Questo prodotto è un articolo di modellismo per i
modellisti e i collezionisti più esigenti. A causa della struttura in scala e fedele all'originale e della forma funzionale sono presenti unte, spigoli e
piccole parti in filigrana. Per il montaggio sono necessari strumenti come un coltello affilato per modellismo, forbici taglienti e colla special. Per
questo la corretta lavorazione di questo prodotto di modellismo nasconde il rischio di ferirsi! Per questo motivo occorre tenere il prodotto lontano
dalla portata dei bambini! Una volta terminato, questo articolo è adatto per l'installazione (fissaggio ad es. con colla) in un plastic ferroviario,
come pezzo da collezione o come pregiato articolo decorativo. Non è un giocattolo.
Utilizzare esclusivamente i componenti forniti con il kit e gli accessori consigliati. Dopo il bricolage pulire mani e strumenti di lavoro.
Durante l'utilizzo di colori e colle attenersi alle seguenti indicazioni: Non mangiare, bere o fumare. Non portare i colori e la colla a contatto con
occhi, pelle o bocca. Non respirare le esalazioni. Tenere lontano da fonti di ignizione. Osservare attentamente le istruzioni e le indicazioni del
produttore. Primo soccorso in caso di contatto con gli occhi: Sciacquare gli occhi sotto l'acqua corrente tenendoli aperti. Consultare
immediatamente un medico.
Conservare con cura queste informazioni.
ES:Artículo para modelismo ¡No es un juguete!
Antes de montar leer las instrucciones de seguridad e indicaciones de montaje.
Este artículo es para modelistas y coleccionistas exigentes. Dado que las piezas son réplicas a medida y en algunos casos con funcionamiento,
los modelos pueden tener partes puntiagudas, cantos y piezas filigranas. Para su montaje se necesitan un cuchillo afilado, una tijera que corte y
un pegamento especial. El manipulado posterior de este producto puede llevar consigo un riesgo a lesionarse. ¡Debido a ello este artículo no
puede estar al alcance de los niños! Una vez acabado este artículo se puede montar en una maqueta (p.e. con pegamento), en el escaparate o
como decoración. No es un juguete.
Solamente utilizar las piezas adjuntas y los accesorios indicados. Después del trabajo de bricolaje limpiar las herramientas y las manos.
Al utilizar los colores y pegamentos es indispensable: no comer, beber ni fumar. Los ojos, la piel y la boca no deben entrar en contacto con los
colores y pegamentos. No inhalar los vapores. No dejar cerca de fuentes de calor. Seguir exactamente las instrucciones e indicaciones del
fabricante. Primer auxilio cuando hubo contacto con el ojo: lavar el ojo con agua corriente y mantenerlo abierto. Buscar inmediatamente ayuda
médica.
Guardar bien esta información.
NL: Modelbouwartikel, geen speelgoed!
Voor gebruik de veiligheidswaarschuwingen en instructies goed lezen en opvolgen.
Dit product is een modelbouwartikel voor veeleisende modelbouwers en verzamelaars. Op basis van schaalverhoudingen, natuurgetrouwe- en
functionele nabootsing zijn er scherpe punten en andere kleine, zeer fijne onderdelen aanwezig. Voor het in elkaar zetten is gereedschap zoals
een scherp knutselmes, een scherpe schaar en speciale lijm nodig. Hierdoor vormt ook vakkundige verwerking van dit modelbouwproduct kans
op letsel! Daarom buiten bereik van kinderen houden! Na voltooiing is dit artikel bedoeld voor plaatsing (vastzetten met bijvoorbeeld lijm) op een
modelspoorweg, diorama etc. en als hoogwaardig decoratieartikel bedoeld. Geen speelgoed.
Alleen de in deze bouwdoos ingesloten onderdelen en aanbevolen accessoires gebruiken. Handen en gereedschap na gebruik goed reinigen.
Let op bij het gebruik van verf en lijm: niet eten, drinken of roken. Verf en lijm niet in aanraking brengen met ogen, huid of mond. Niet inademen.
Verwijderd houden van ontstekingsbronnen. De handleiding en instructies van de fabrikant nauwkeurig opvolgen. Eerste hulp bij oogcontact:
ogen open houden en met stromend water uitspoelen. Direct een arts raadplegen.
Deze informatie goed bewaren.
Achtung
Caution
Attention
Avvertenza
Advertencia
Opgelet
