VOLTCRAFT VSP Series User manual

Labornetzgeräte-Serie VSP
BEDIENUNGSANLEITUNG Seite 4 - 17
Laboratory power supply series VSP
OPERATING INSTRUCTIONS Page 18 - 31
Série d’appareils d’alimentation de
laboratoire VSP
NOTICE D’EMPLOI Page 32 - 45
Labovoedingen-serie VSP
GEBRUIKSAANWIJZING Pagina 46 - 59
Best.-Nr. / Item-No. /
N° de commande / Bestnr.:
51 17 71 VSP 1220
51 17 72 VSP 1410
51 17 77 VSP 1605
Version 05/10
®
°

VOLTCRAFT IM INTERNET http://www.voltcraft.de
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei-
se, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2010 by Voltcraft®
Impressum /legal notice in our operating instructions
These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone [phone]
(www.voltcraft.de).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2010 by Voltcraft®
Informations /légales dans nos modes d'emploi
Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone]
(www.voltcraft.de).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de
l'équipement.
© Copyright 2010 by Voltcraft®
Colofon in onze gebruiksaanwijzingen
Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. [phone]
(www.voltcraft.de).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.
© Copyright 2010 by Voltcraft®01_0510_02/AB





Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe-
triebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei-
tergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden
Seitenzahlen auf Seite 4.
These operating instructions belong with this product.They contain important information for
putting it into service and operating it. This should be noted also when this product is passed on
to a third party.
Therefore look after these operating instructions for future reference!
A list of contents with the corresponding page numbers can be found in the index on page 18.
Ce mode d'emploi appartient à ce produit. Il contient des recommandations en ce qui concerne
sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous
remettez le produit à des tiers.
Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile.!
Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention
de la page correspondante à la page 32.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende
de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de pagina-
nummers op pagina 46 .

4
Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen
danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf
dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation
auszeichnet.
Mit Voltcraft®werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch
schwierigen Aufgaben gerecht. Voltcraft®bietet Ihnen zuverlässige Technologie zu einem außergewöhn-
lich günstigen Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Inhaltsverzeichnis
Einführung ..............................................................................................................................................4
Lieferumfang ..........................................................................................................................................5
Bestimmungsgemäße Verwendung......................................................................................................5
Bedienelemente ......................................................................................................................................6
Sicherheits- und Gefahrenhinweise......................................................................................................7
Funktionsbeschreibung ........................................................................................................................9
Inbetriebnahme ......................................................................................................................................9
Anschluss des Netzkabels ..................................................................................................................9
Aufstellen des Gerätes......................................................................................................................10
Ausgangsspannung von Ausgang A einstellen ................................................................................10
Strombegrenzung von Ausgang A einstellen ....................................................................................10
Ausgangsspannung von Ausgang B einstellen ................................................................................11
Anschluss eines Verbrauchers............................................................................................................11
Individualbetrieb................................................................................................................................12
Fernsteuerbetrieb „Remote“..............................................................................................................13
Fühlerbetrieb „Sense“ ......................................................................................................................14
Entsorgung............................................................................................................................................15
Wartung und Reinigung ......................................................................................................................15
Netzsicherung wechseln ..................................................................................................................15
Behebung von Störungen....................................................................................................................16
Technische Daten ................................................................................................................................17

61

5
Lieferumfang
Labornetzgerät
Netzkabel
Bedienungsanleitung
Bestimmungsgemäße Verwendung
Das Labornetzgerät dient als potentialfreie DC-Spannungsquelle zum Betrieb von Kleinspannungsverbrau-
chern. Es stehen zwei einstellbare und voneinander unabhängige Ausgänge zur Verfügung. Bei der Rei-
henschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen >75 V/DC
erzeugt werden. Ab dieser Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Mess-
kabel zum Einsatz kommen. Der Anschluss erfolgt über 4 mm Sicherheits-Buchsen.
Die Ausgangsdaten der Labornetzgeräte sind wie folgt:
Artikelbezeichnung Ausgang A Ausgang B
VSP 1220 0,1 - 20 V/DC 0,1 - 6 V/DC
0,1 - 20 A max. 1,5A
VSP 1410 0,1 - 40 V/DC 0,1 - 6 V/DC
0,1 - 10 A max. 1,5A
VSP 1605 0,1 - 65 V/DC 0,1 - 6 V/DC
0,1 - 5 A max. 1,5A
Spannung und Stromstärke ist bei Ausgang A bzw. die Spannung bei Ausgang B stufenlos regelbar. Die
Spannungs- und Stromanzeige von Ausgang B erfolgt per Tastendruck über die Anzeige von AusgangA.
Die Einstellung für Spannung und Strom erfolgt über Grob- und Feinregler um eine schnelle und präzise
Werteinstellung zu ermöglichen. Die Werte werden im übersichtlichen Display angezeigt.
Die Ausgangsspannung von Ausgang A kann durch eine externe Spannung eingestellt und lastunab-
hängig durch die Sense-Funktion absolut stabil gehalten werden.
Die Strombegrenzung für den Konstantstrombetrieb kann per Tastendruck voreingestellt werden. Eine
Kurzschlussbrücke am Ausgang ist während der Einstellung nicht nötig.
Das Gerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung.
Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteck-
dosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von 230V/AC zugelassen. Die
Erdpotential-Buchse ist direkt mit Schutzerdung am Netzstecker verbunden.
Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen
sind:
- Nässe oder zu hohe Luftfeuchtigkeit
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

6
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem
ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte
Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten!
Bedienelemente
siehe Ausklappseite
(1) Netzschalter zur Inbetriebnahme (I = Ein / 0 = Aus)
(2) Betriebsanzeige
(3) Flüssigkristall-Anzeige (kurz „Display“) für Ausgang A
(4) Statusanzeige Ausgang A (CV = Konstantspannung, OT = Übertemperatur, CC = Strombegrenzung)
(5) Taste „C-limit“ zur Anzeige und Einstellung der Strombegrenzung von Ausgang A
(6) Überlast-Anzeige für Ausgang B (Strombegrenzung ist aktiv)
(7) Einstellregler für die Spannung von Ausgang B
(8) Drucktaste zur Spannungs- und Stromanzeige des Ausgang B im Display von Ausgang A (3)
(9) Anschlussbuchse Minuspol von Ausgang B
(10) Anschlussbuchse Pluspol von Ausgang B
(11) Anschlussbuchse „Erdpotential“
(12) Stromeinstellregler für Ausgang A (coarse = Grobregler, fine = Feinregler)
(13) Spannungseinstellregler für Ausgang A (coarse = Grobregler, fine = Feinregler)
(14) Anschlussbuchse Minuspol von Ausgang A
(15) Anschlussbuchse Pluspol von Ausgang A
(16) Gerätefüße an der Vorderseite aufklappbar
(17) Sicherungshalter für die Netzsicherung
(18) Schutzkontakt-Kaltgeräteanschluss für Netzkabel

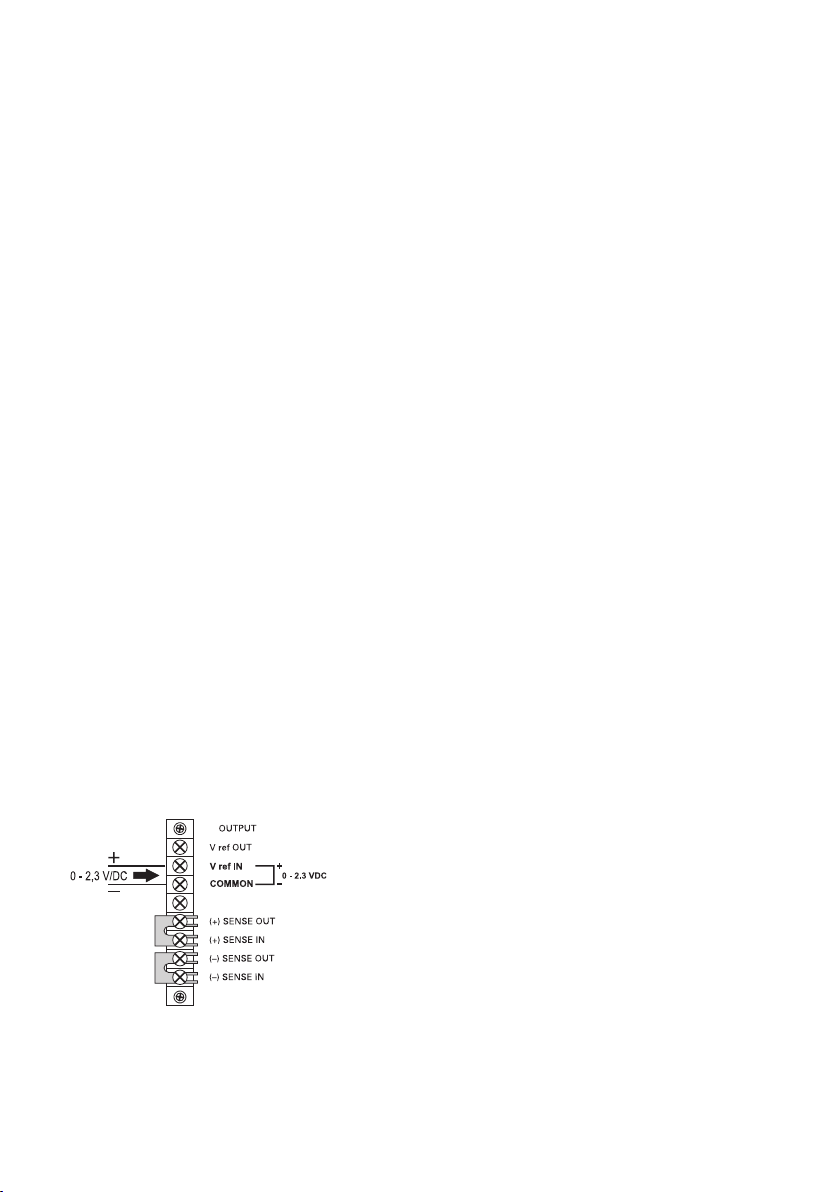

(19) Klemmleiste für Fernsteuer- und Sense-Anschluss Ausgang A

7
Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt die Gewährleistung/Garantie! Für Folgeschäden und bei Sach- oder
Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die
Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
ᏘEin Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchti-
gung der elektrischen Sicherheit des Geräts.
☞Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Nur zur Verwendung in trockenen Innenbereichen
Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäi-
schen Richtlinien.
Erdpotential
Schutzleiteranschluss; diese Schraube darf nicht gelöst werden
Der eingebaute Trenntransformator ist nicht kurzschlussfest. Die Schutzeinrichtung ist
dem Trafo nachgeschaltet (elektronische Überlast- und Kurzschlusssicherung).
Elektrogeräte und Zubehör sind keine Spielzeuge und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Netz-
geräten durch geschultes Personal verantwortlich zu überwachen.

8
Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden und das Netzgerät unbedingt trocken
sind.
Beim Öffnen von Abdeckungen oder entfernen von Teilen, außer wenn dies von Hand möglich ist, können
spannungsführende Teile freigelegt werden.
Vor einem Öffnen, muss das Gerät von allen Spannungsquellen getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen
getrennt wurde.
Schalten Sie das Labornetzgerät niemals gleich dann ein, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter ungünstigen Umständen Ihr
Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
Das Netzgerät erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung. Lüftungsschlitze
dürfen nicht abgedeckt werden!
Netzgeräte und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben werden.
Bei Arbeiten mit Netzgeräten ist das Tragen von metallischem oder leitfähigem Schmuck wie Ketten,
Armbändern, Ringen o.ä. verboten.
Das Netzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen.
Setzen Sie das Gerät keinen mechanischen Beanspruchungen aus. Bereits der Fall aus geringer Höhe
kann das Gerät beschädigen. Vibrationen und direktes Sonnenlicht sind zu vermeiden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer
Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahr-
loser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitun-
gen der angeschlossenen Geräte.

9
Funktionsbeschreibung
Das Labornetzgerät arbeitet mit hochentwickelter Schaltnetzteiltechnologie und aktiver PFC (Leistungs-
faktor-Korrektur). Dies ermöglicht eine stabile Ausgangsspannung sowie einen hohen Wirkungsgrad.
Die Gleichspannungsausgänge sind potentialfrei und weisen eine Schutztrennung gegenüber der Netz-
spannung auf. Sekundärseitig erfolgt der DC-Anschluss jeweils über zwei farbige Sicherheits-Buchsen.
Im übersichtlichen Display erfolgt die Spannungs- und Stromanzeige für den Ausgang A (V = Volt = Ein-
heit der elektrischen Spannung, A = Ampere = Einheit der elektrischen Stromstärke).
Ausgang B wird über eine Taste in der Anzeige von Ausgang A angezeigt.
Über Leuchtanzeigen wird der aktuelle Zustand des Netzgerätes signalisiert. Diverse Schutzmechanis-
men, z.B. Überlastschutz, Strombegrenzung, Überhitzungsschutz etc. sind für den sicheren und zuver-
lässigen Betrieb eingebaut.
Die Kühlung des Netzgerätes erfolgt über integrierte Ventilatoren. Auf eine ausreichende Luftzirkulation
ist deshalb zu achten.
Das Netzgerät kann die Ausgangsspannung und den Ausgangsstrom stufenlos einstellen (Bei Ausgang
B nur Spannung).
Inbetriebnahme
Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus
geeignete Ladegeräte mit entsprechender Ladeabschaltung.
Bei längerem Betrieb mit Nennlast wird die Gehäuseoberfläche warm. Achtung!
Mögliche Verbrennungsgefahr ! Achten Sie daher unbedingt auf eine ausrei-
chende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder
ganz abgedeckt, um eventuelle Schäden zu vermeiden.
Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser
im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Ver-
braucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu
einer Funkenbildung führen, welche wiederum die Buchsen bzw. die ange-
schlossenen Leitungen und/oder deren Klemmen beschädigen können.
Wenn Sie Ihr Netzgerät nicht benötigen, trennen Sie es vom Netz.
Anschluss des Netzkabels
Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräte-Einbaustecker (18) am
Netzgerät. Achten Sie auf festen Sitz.
Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung.

10
Aufstellen des Gerätes
Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempfindliche Oberfläche ab. Achten Sie
darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.
Die vorderen Gerätefüße können zur leichteren Ablesung der Anzeigen aufgeklappt werden. Dies
ermöglicht eine Schräglage des Labornetzgerätes.
Ausgangsspannung von Ausgang A einstellen
Entfernen Sie angeschlossene Verbraucher von Ausgang A (14 und 15).
Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im
Display erscheint die Spannungs- und Stromanzeige.
Stellen Sie den Stromeinstellregler „A“ (12) in Mittelstellung.
Über die beiden Drehregler „V coarse“ und „V fine“ (13) kann die Ausgangsspannung für Ausgang A ein-
gestellt werden.
„coarse“ Grobregler für die schnelle Spannungsänderung
„fine“ Feinregler für die präzise Spannungswahl
☞Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das
Netzgerät gibt eine konstante voreingestellte Ausgangsspannung ab. Dieser Betrieb
wird mit der grünen Statusanzeige „CV“ (4) signalisiert.
Strombegrenzung von Ausgang A einstellen
Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder die
Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang voreinge-
stellt werden. Das Netzgerät liefert maximal den voreingestellten Strom.
Entfernen Sie angeschlossene Verbraucher von Ausgang A (14 und 15).
Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im
Display erscheint die Spannungs- und Stromanzeige.
Drehen Sie die Stromregler „A coarse“ und „A fine“ (12) ganz nach links.
Drücken Sie die Taste „C-limit“ (5) und halten Sie diese Taste während des Einstellvorganges gedrückt.
Die Anzeige „CC“ leuchtet während der Einstellung. Der Ausgang wird automatisch abgeschaltet, solange
die Taste „C-limit“ gedrückt wird.
Über die beiden Drehregler „A coarse“ und „A fine“ kann die max. Stromstärke (Strombegrenzung) ein-
gestellt werden. Die LED-Anzeige „CC“ leuchtet, sobald die Strombegrenzung aktiv ist.
„coarse“ Grobregler für die schnelle Stromeinstellung
„fine“ Feinregler für die präzise Stromeinstellung
Lassen Sie nach erfolgter Einstellung die Taste „C-limit“ los. Das Display zeigt wieder die tatsächliche
Stromstärke (bei unbelastetem Ausgang 0,00 A). Die Statusanzeige „CV“ leuchtet.

11
☞Wird die voreingestellte Stromstärke im Normalbetrieb erreicht, schaltet das Netzgerät
in den Strombegrenzungsmodus und reduziert dabei den Spannungswert. Dieser
Betrieb wird mit der roten Statusanzeige „CC“ (4) signalisiert.
Ausgangsspannung von Ausgang B einstellen
Der Ausgang B ist unabhängig vom Ausgang A einsetzbar.
Entfernen Sie angeschlossene Verbraucher von Ausgang B (9 und 10).
Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im
Display erscheint die Spannungs- und Stromanzeige.
Drücken Sie die Taste „show value“ (8) und halten diese für die Dauer der Spannungseinstellung
gedrückt. Im Display von Ausgang A wird die Spannung und der Strom von Ausgang B dargestellt.
Über den Drehregler „V-adjust“ (7) kann die Ausgangsspannung für Ausgang B eingestellt werden.
Nach erfolgter Spannungseinstellung lassen Sie die Taste (8) wieder los.
☞Bei Ausgang B ist eine feste Strombegrenzung von ca. 1,5 A eingestellt, die nicht ver-
ändert werden kann. Bei erreichen dieser Stromgrenze leuchtet die rote Anzeige „over-
load“ (6).
Die entsprechenden Spannungs- und Stromwerte können jederzeit durch Drücken der
Taste „show value“ (8) kontrolliert werden.
Anschluss eines Verbrauchers
Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser uneinge-
schaltet mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzu-
schließenden Verbrauchers darf die Angaben in den technischen Daten nicht
überschreiten.
Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungs-
gefährliche Spannungen (> 75 VDC) erzeugt werden, welche bei Berührung
lebensgefährlich sein können. Ab dieser Spannung darf nur schutzisoliertes
Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet werden.
Die Verwendung metallisch blanker Leitungen und Kontakte ist zu vermeiden.
Alle diese blanken Stellen sind durch geeignete, schwer entflammbare Isolier-
stoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und
Kurzschluss zu schützen.
Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene
Stromstärke.

12
Individualbetrieb
Im Individualbetrieb können die beiden Ausgänge unabhängig voneinander angeschlossen und einge-
stellt werden. Diese Funktion ermöglicht den Betrieb mit 2 unterschiedlichen Ausgangsspannungen.
Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.
Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im
Display erscheint die Spannungs- und Stromanzeige.
Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.
Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.
Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit der
blauen Buchse „-“ des entsprechenden Ausgangs (A/B).
Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.
☞Die Stromaufnahme des angeschlossenen Verbrauchers wird im Display in Ampere
(A) angezeigt.

13
Fernsteuerbetrieb „Remote“
Das Labornetzgerät kann über eine externe Gleichspannung ferngesteuert werden. Die Steuerspan-
nung beträgt 0 - 2,3 V/DC und regelt proportional den gesamten Einstellbereich des entsprechenden
Ausgangs. Der Fernsteuerbetrieb ist nur bei Ausgang A möglich.
Die Stromeinstellregler (12) von Ausgang A dürfen sich nicht in Position Mini-
mum (Linksanschlag) befinden, da sonst der volle Einstellbereich für die Span-
nung nicht genutzt werden kann.
Die Spannungsregler (13) müssen für den Fernsteuerbetrieb in Position Maxi-
mum stehen um den vollen Einstellbereich zu ermöglichen.
Entfernen Sie angeschlossene Verbraucher von Ausgang A und schalten das Netzgerät aus.
Entfernen Sie an der Geräterückseite die Kunststoffabdeckung der Klemmleiste (19).
Entfernen Sie die Kurzschlussbrücke zwischen den Klemmen „V ref OUT“ und „V ref IN“
Schließen Sie den Pluspol der externen Steuerspannung an Klemme „V ref IN“ und den Minuspol an
Klemme „COMMON“ an.
Befestigen Sie die Kunststoffabdeckung wieder an der Klemmleiste.
Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im
Display erscheint die Spannungs- und Stromanzeige.
Stellen Sie die Strombegrenzung nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.
Die Spannungseinstellung erfolgt nur noch über die extern eingespeiste Steuerspannung.
Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.
Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“und den Minuspol (-) mit der
blauen Buchse „-“ von Ausgang A.
Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.
Für den normalen Regelbetrieb über die Einstellregler am Gerät, muss die rück-
seitige Kurzschlussbrücke zwischen den Klemmen „V ref OUT“ und „V ref IN“
wieder eingesetzt werden.

14
Fühlerbetrieb „Sense“
Der Fühlerbetrieb „Sense“ ermöglicht die präzise Spannungseinstellung direkt am Verbraucher. Ein
möglicher Spannungsabfall über die Anschlussleitungen wird so zuverlässig kompensiert. Der Fühlerbe-
trieb ist nur bei Ausgang A möglich.
Die Stromeinstellregler von Ausgang A (12) dürfen sich nicht in Position Mini-
mum (Linksanschlag) befinden, da sonst der volle Einstellbereich für die Span-
nung nicht genutzt werden kann.
Entfernen Sie angeschlossene Verbraucher von Ausgang A und schalten das Netzgerät aus.
Entfernen Sie an der Geräterückseite die Kunststoffabdeckung der Klemmleiste (19).
Entfernen Sie die beiden Kurzschlussbrücken zwischen den Klemmen „(+) SENSE OUT“ und „(+) SENSE
IN“ sowie „(-) SENSE OUT“ und „(-) SENSE IN“.
Verbinden Sie den Verbraucher polungsrichtig mit den Ausgangsbuchsen (14 und 15) am Netzgerät.
Verbinden Sie die Fühlerleitung polungsrichtig von den Anschlussklemmen des Verbrauchers mit dem
Fühlereingang am Netzgerät. Die Plusleitung muss an Klemme „(+) SENSE IN“ und die Minusleitung an
Klemme „(-) SENSE IN“ angeschlossen werden.
Befestigen Sie die Kunststoffabdeckung wieder an der Klemmleiste.
Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im
Display erscheint die Spannungs- und Stromanzeige.
Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.
Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.
Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.
Für den normalen Betrieb ohne Fernfühlung müssen die Kurzschlussbrücken
wieder eingesetzt werden.
Entfernen Sie beim Abklemmen des Verbrauchers immer erst die Versorgungs-
leitungen oder schalten das Labornetzgerät aus, bevor Sie die Fühlerleitungen
abklemmen. Erfolgt dies nicht, kann die Ausgangsspannung bis zum Maximum
ansteigen und ggf. Ihren Verbraucher beschädigen.

15
Entsorgung
Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät
am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen
Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Haus-
müll ist untersagt.
Wartung und Reinigung
Bis auf eine gelegentliche Reinigung oder einen Sicherungswechsel ist das Labornetzgerät wartungs-
frei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes
Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.
Netzsicherung wechseln
Lässt sich das Labornetzgerät nicht mehr einschalten, so ist vermutlich die rückseitige Netzsicherung
(17) defekt.
Zum Auswechseln der Netzsicherung gehen Sie wie folgt vor:
Schalten Sie das Netzgerät aus und entfernen alle Anschlusskabel vom Gerät und den Netzstecker aus
der Netzsteckdose.
Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (17)
etwas hinein und drehen diesen mit einer Vierteldrehung gegen den Uhrzeigersinn heraus (Bajonettver-
schluss).
Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung (5x20 mm) des selben Typs und
Nennstromstärke. Den Sicherungswert finden Sie im Kapitel „Technische Daten“
Drehen Sie den Sicherungseinsatz im Uhrzeigersinn unter Drücken in den Sicherungshalter.

16
Behebung von Störungen
Mit dem Labornetzgerät haben Sie ein Produkt erworben, welches zuverlässig und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler Mögliche Ursache
Das Netzgerät lässt sich nicht Leuchtet am Netzgerät die Betriebsanzeige (2) ?
einschalten. Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im
Gerät bzw. Leitungsschutzschalter überprüfen).
Angeschlossene Verbraucher Ist die korrekte Spannung eingestellt ?
funktionieren nicht. Ist die Polarität korrekt ?
Kontrollieren Sie die techn. Daten der Verbraucher.
Die „OT“-Anzeige leuchtet. Das Netzgerät ist überlastet und überhitzt.
Lassen Sie das Gerät eingeschaltet aber ohne Last abkühlen.
Die „CC“-Anzeige leuchtet. Konstantstrombetrieb
Die voreingestellte Stromstärke wurde überschritten.
Kontrollieren Sie die Stromaufnahme an Ihrem Verbraucher und
erhöhen Sie ggf. die Strombegrenzung am Netzgerät.
Die „CV“-Anzeige leuchtet Konstantspannungsbetrieb
Das Netzgerät arbeitet normal. Am Ausgang wird die eingestellte,
konstante Spannung ausgegeben.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädigung des Gehäuses
usw.
Eine andere Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit
verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist. Bei eigen-
mächtigen Änderungen oder Reparaturen am oder im Gerät, erlischt die Gewähr-
leistung/Garantie. Sicherungen sind Ersatzteile und werden nicht durch die
Gewährleistung/Garantie abgedeckt.

17
Technische Daten
VSP 1220 VSP 1410 VSP 1605
Ausgangsleistung 409 VA 409 VA 334 VA
Ausgangsspannung 0,1 - 20 V 0,1 - 40 V 0,1 - 65 V
DC-Ausgang A
Ausgangsstrom 0,1 - 20 A 0,1 - 10 A 0,1 - 5 A
Ausgang A
Ausgangsspannung 0,1 - 6 V
DC-Ausgang B
Ausgangsstrom max. 1,5 A
Ausgang B
Restwelligkeit bei Nennlast
Ausgang A von Vmax ≤ 0,025% ≤ 0,0125% ≤ 0,0125%
Ausgang B von Vmax ≤ 0,005% ≤ 0,005% ≤ 0,005%
Spannungs- ≤ 0,13% (Vmax) ≤ 0,03% (Vmax) ≤ 0,03% (Vmax)
Regelverhalten bei
100% Laständerung
Spannungs- ≤ 0,005% (Vmax) ≤ 0,0025% (Vmax) ≤ 0,0025% (Vmax)
Regelverhalten bei
20% Netzschwankung
Strom-Regelverhalten bei ≤ 5 mA ≤ 6 mA ≤ 5 mA
100% Laständerung
Strom-Regelverhalten bei ≤ 5 mA ≤ 6 mA ≤ 5 mA
20% Netzschwankung
Betriebsspannung 230 V/AC (±20%) 47 - 53 Hz
Leistungsaufnahme (max.) 500 VA
Netzsicherung T3,15A/250V
Träge(5 x 20 mm)
Betriebstemperatur 0 bis +40°C
Rel. Luftfeuchtigkeit max. 80%, nicht kondensierend
Schutzklasse 1
Netzanschluss Kaltgeräte-Einbaustecker, IEC 320 C14
Gewicht 5,8 kg
Abmessungen 333 x 88 x 340
(B x H x T) mm

18
 Introduction
Dear customer,
Thank you for making the excellent decision of purchasing this Voltcraft®product.
You have acquired a high-quality product with a brand name that is renowned for professional compe-
tence and permanent innovation in the field of measuring, charging and power technology.
With Voltcraft®, you will be able to cope with even difficult tasks, as an ambitious hobbyist or as a
professional user. Voltcraft®offers reliable technology with an exceptional cost-performance ratio.
We are positive: starting to work with Voltcraft will also be the beginning of a long, successful collabora-
tion.
Enjoy your new Voltcraft®product!
Table of Contents
Introduction ..........................................................................................................................................18
Scope of Delivery..................................................................................................................................19
Intended Use ........................................................................................................................................19
Operating Controls ..............................................................................................................................20
Safety and Hazard Notices ..................................................................................................................21
Functional Description ........................................................................................................................23
Start-up..................................................................................................................................................23
Connecting the power cable..............................................................................................................23
Unit installation..................................................................................................................................24
Set the output voltage of output A ....................................................................................................24
Set the current limit of output A ........................................................................................................24
Set the output voltage of output B ....................................................................................................25
Connecting a load ................................................................................................................................25
Individual operation ..........................................................................................................................26
Remote control operation “remote” ..................................................................................................27
Sensor operation “sense”..................................................................................................................28
Disposal ................................................................................................................................................29
Maintenance and Cleaning ..................................................................................................................29
Exchanging the fuse..........................................................................................................................29
Troubleshooting....................................................................................................................................30
Technical Data ......................................................................................................................................31
