Wöhler GS 300 User manual

EN
NL
IT
Bedienungsanleitung
Gasspürer
Manual
Gas Sniffer
Mode d’emploi
Détecteur de fuites de gaz
Istruzioni d‘uso
Cercafughe gas
Bedieningshandleiding
Gasvoeler
Wöhler GS 300
Best.-Nr. 23777 – 2018-06-15

Inhalt
2
Inhalt
1Allgemeines...........................................3
1.1 Informationen zur Bedienungsanleitung........ 3
1.2 Hinweise in der Bedienungsanleitung ........... 3
1.3 Bestimmungsgemäße Verwendung.............. 3
1.4 Entsorgung.................................................... 4
1.5 Anschrift........................................................ 4
2Technische Daten .................................5
3Wichtige Hinweise ................................6
4Produktbeschreibung...........................7
4.1 Gerät............................................................. 7
4.2 Display .......................................................... 7
5Bedienung .............................................8
5.1 Ein-/Ausschalten........................................... 8
5.2 Auswahl der Messgröße............................... 9
5.3 Alarmeinstellung............................................ 9
5.4 Funktionsprüfung ........................................ 10
5.5 Lecksuche................................................... 11
5.6 Beleuchtung................................................ 11
5.7 Nach der Lecksuche.................................... 11
6Austausch der Batterien ....................12
7Aufladen der Akkus............................12
8Garantie und Service..........................14
8.1 Garantie ...................................................... 14
8.2 Service........................................................ 14
9Konformitätserklärung.......................14
10 Zubehör................................................15

Allgemeines
3
1 Allgemeines
1.1 Informationen zur Be-
dienungsanleitung
Diese Bedienungsanleitung ermöglicht Ihnen die
sichere Bedienung des Wöhler GS 300. Bewah-
ren Sie diese Bedienungsanleitung dauerhaft auf.
Der Wöhler GS 300 darf grundsätzlich nur von
fachkundigem Personal für den bestimmungsge-
mäßen Gebrauch eingesetzt werden.
Für Schäden, die aufgrund der Nichtbeachtung
dieser Bedienungsanleitung entstehen, überneh-
men wir keine Haftung.
1.2 Hinweise in der Bedie-
nungsanleitung WARNUNG!
Kennzeichnet Hinweise, bei deren Nichtbeach-
tung die Gefahr der Verletzung oder des Todes
besteht.
ACHTUNG!
Kennzeichnet Hinweise auf Gefahren, die Be-
schädigungen des Geräts zur Folge haben kön-
nen.
HINWEIS!
Hebt Tipps und andere nützliche Informationen
hervor.
1.3 Bestimmungsgemäße
Verwendung
Der Wöhler GS 300 ist ein reaktionsschneller
Gasspürer zur Dichtheitskontrolle und zur Leck-
suche an Gasleitungen.
Das Gerät zeigt die Gaskonzentration der Gase
Methan und Propan über eine Balkenanzeige in
12 Stufen von 0 ppm bis 1200 ppm an. Es eignet
sich damit ideal zur Lecksuche an Erdgas- und
Flüssiggasanlagen. Das Gerät ist nicht geeignet
zur exakten Messung der Gaskonzentration. Die
Anwendung des Geräts darf nur in Innenräumen
erfolgen.
Jede weitere Verwendung gilt als nicht bestim-
mungsgemäß.

Allgemeines
4
1.4 Entsorgung
Elektronische Geräte dürfen nicht im Hausmüll
entsorgt werden, sondern müssen gemäß den
geltenden Umweltvorschriften entsorgt werden.
Schadhafte Akkus gelten als Sondermüll und
müssen zur Entsorgung in den vorgesehenen
Sammelstellen abgegeben werden.
1.5 Anschrift
Wöhler Technik GmbH
Wöhler-Platz 1
33181 Bad Wünnenberg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Technische Daten
5
2 Technische Daten
Beschreibungen
Angabe
Sensor
Halbleiter
Messbereich
Methan 0 … 1.200 ppm
Propan
0 … 1.200 ppm
Alarmfunktion
Pieper und
Vibrationsalarm
Reaktionszeit
ca. 10 Sekunden
Aufwärmzeit
ca. 60 Sekunden
Umgebungsbedin-
gungen:
Arbeitstemperatur -5 bis 45 °C
Lagertemperatur
-20 bis 45 °C
Rel. Luftfeuchtig-
keit
< 85%
Auto-Off-Funktion
nach 20 Minuten
LC-Display
31 x 51 mm
Taschenlampe
2 LEDs
Stromversorgung
4 Mignon Zellen AA
Stromaufnahme
ca. 100 mA
Standzeit der Batte-
rie
Typ. 14 Stunden
(Dauerbetrieb), je
nach Batterietyp
Abmessungen
190 x 55 x 40 mm
Flexarm
440 mm lang
Anschlüsse
Kopfhörer und exter-
nes Netzteil

Wichtige Hinweise
6
3 Wichtige Hinweise
WARNUNG!
Der Wöhler GS 300 darf nicht in explosionsgefährdeter Umgebung benutzt werden. Be-
steht für die Umgebung Verdacht auf die Bildung eines explosionsfähigen Gasgemi-
sches, darf das Wöhler GS 300 keinesfalls benutzt werden. Auch die Batterien dürfen in
solcher Umgebung nicht aus dem Gerät genommen und/oder gewechselt werden.
ACHTUNG!
Lagern Sie das Gerät immer in einem geschlossenen Behälter bei sauberer Luft. Der
Sensor wird geschädigt, wenn er über längere Zeit extremen Bedingungen ausgesetzt
ist, z.B. hoher Luftfeuchtigkeit, extremen Temperaturen oder Verschmutzung.
ACHTUNG!
Lagern Sie das Gerät nicht in der Nähe von silikonhaltigen Stoffen, z.B. Putzmitteln.
Sobald sich auf der Sensoroberfläche Silikondämpfe ablagern, wird der Sensor ge-
schädigt.
ACHTUNG!
Der Kontakt zu korrosiven Stoffen wie H2S, SOx, CI2oder HCI kann den Sensor zerstö-
ren.
ACHTUNG!
Schützen Sie den Sensor vor Salzwasserdampf und Wasser. Wenn der Sensor durch
Alkalinmetalle verunreinigt oder mit Wasser in Berührung kommt, kann es zu einer
Sensordrift kommen.
Leichte Kondensation beeinträchtigt das Gerät beim Gebrauch in geschlossenen Räu-
men nicht. Sollte sich über längere Zeit Kondenswasser auf dem Sensor niederschla-
gen, können sich die Sensoreigenschaften jedoch verändern, was zu Fehlanzeigen
führt.
ACHTUNG!
Gefrorenes Wasser auf der Sensoroberfläche führt zur Zerstörung des Sensors.
ACHTUNG!
Die Sensorleistung kann auch beeinträchtigt werden, wenn der Sensor über lange Zeit
einem Gas mit hoher Dichte ausgesetzt ist. Dies geschieht dann unabhängig vom Bat-
teriezustand.
HINWEIS!
Das Messgerät arbeitet nicht korrekt bei sehr niedrigem Sauerstoffgehalt in der Umge-
bung. Es benötigt einen Sauerstoffgehalt von ca. 21%.

Produktbeschreibung
7
4 Produktbeschreibung
4.1 Gerät

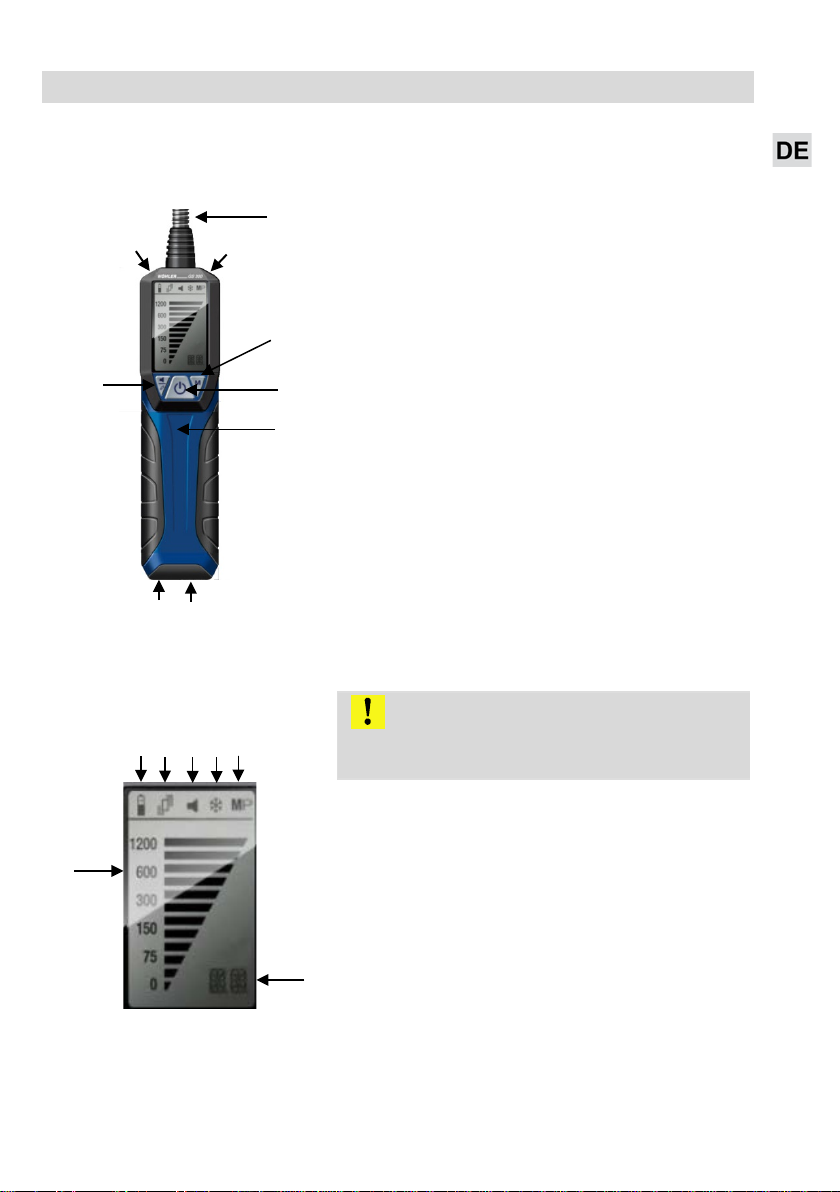

Abb. 1: Gasspürer
1 Flexarm
2 Ein-/Aus-Taste
3 Mode-Taste: Auswahl Propan / Methan
4 Alarm-Taste: Auswahl Pieper / Vibration-
salarm / Pieper und Vibrationsalarm / kein
Alarm
5 Lichtsensor
6 Anschluss Kopfhörer
7 Anschluss Netzteil
8 Lampe
4.2 Display
Abb. 2: Display Gasspürer
9 Batterieanzeige
ACHTUNG!
Sobald ein Batteriesymbol mit einer halb vollen
Batterie erscheint, sind die Batterien zu tauschen.
10 Vibrationsalarm
11 Akustischer Alarm (Pieper)
12 ohne Funktion
13 aktive Messgröße: Methan oder Propan
14 Aufwärmzeit, Countdown
15 Balkenanzeige
1
2
3
4
5
6
7
9
10
11
13
15
14
12
8
8

Bedienung
8
5 Bedienung
5.1 Ein-/Ausschalten
HINWEIS!
Schalten Sie das Gerät in nicht kontaminierter
Umgebung, z.B. im Freien, ein.
•
Drücken Sie dazu kurz die Ein-/Austaste.
Die Aufwärmzeit dauert bei regelmäßigem Ge-
brauch 60 Sekunden. Sie verlängert sich automa-
tisch wie folgt, wenn das Gerät länger nicht ge-
nutzt wurde:
Letzte Gerätenutzung
Aufwärmzeit
≤6 Tage
60 s
˃6 Tage
90 s
˃16 Tage
120 s
˃31 Tage
150 s
˃51 Tage
180 s
Nach dem Einlegen von
Batterien
180 s
•
Im Anschluss an die Aufwärmzeit erscheint
der Messwert der ausgewählten Messgröße
(Methan oder Propan).
•
Zum Ausschalten halten Sie die Ein/Austaste
3 Sekunden lang gedrückt.
Das Gerät zählt 3 Sekunden lang zurück und
schaltet sich anschließend ab.
HINWEIS!
Wurde der Wöhler GS 300 über längere Zeit nicht
verwendet, wird empfohlen, die Aufwärm-/ Kalib-
rierphase mehrmals durchlaufen zu lassen, um
eine höhere Sensitivität und Messgenauigkeit zu
erzielen:
•
Schalten Sie dazu das Gerät 2 bis 3 Mal ein
und nach jeweils ca. 3 Minuten wieder aus.

Bedienung
9
5.2 Auswahl der
Messgröße
Drücken Sie die Mode-Taste, um zwischen den
Messgrößen Methan und Propan zu wechseln.
Im Display wird oben rechts M (Methan) oder P
(Propan) angezeigt.
5.3 Alarmeinstellung
Abb.
3:

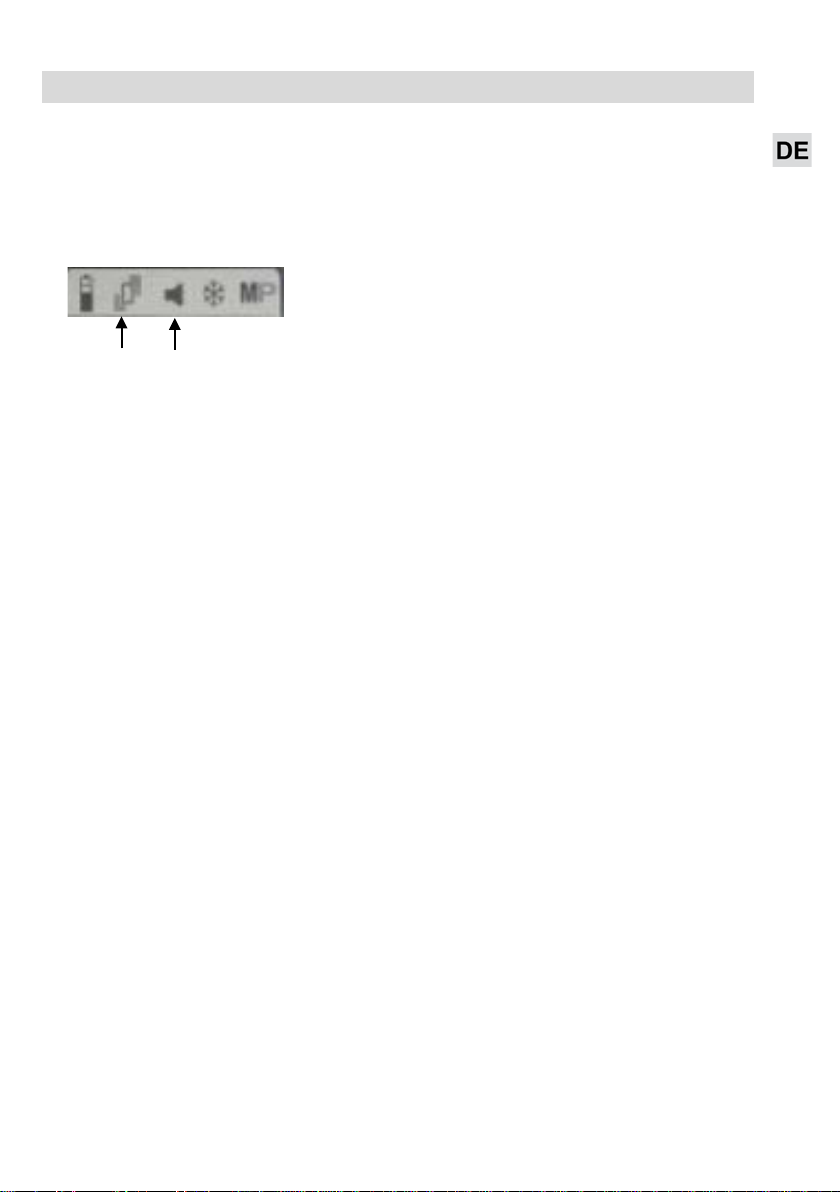

Icons Vibrationsalarm
(1) und Piepton (2)
•Drücken Sie die Alarmtaste so oft, bis die
gewünschte Alarmeinstellung angezeigt wird.
Es werden nacheinander der Vibrationsalarm und
der Piepton zusammen, nur der Piepton oder nur
der Vibrationsalarm oder kein Alarm eingestellt.
Die entsprechenden Icons erscheinen oben im
Display.
Solange das Gerät eingeschaltet ist, ist intermittie-
rend ein Piepton im Abstand von etwa einer Se-
kunde zu hören, der die Messbereitschaft anzeigt
(falls der Piepton ausgewählt wurde). Die Häufig-
keit des Signaltons erhöht sich erst, wenn die
Gaskonzentration zunimmt. Ist ein Kopfhörer an-
geschlossen, ist der Ton automatisch nur über
den Hörer zu hören.
1
2

Bedienung
10
5.4 Funktionsprüfung
Gemäß dem DVGW-Hinweis G 465-4 empfehlen
wir, vor jedem Einsatz eine Funktionsprüfung des
Gasspürers durchzuführen. Gehen Sie dazu vor,
wie folgt.
•
Schalten Sie den Gasspürer ein.
•
Kontrollieren Sie den äußeren Gerätezustand,
die Funktion aller Bedienelemente, des Dis-
plays sowie den Ladezustand der Batterien.
•Halten Sie den Sensor in frische Luft. Die
Displayanzeige muss jetzt „0“ betragen.
Abb.
4: Öffnen des Messstutzens
WARNUNG!
Der folgende Teil der Funktionsprüfung darf nur
von zugelassenem Fachpersonal durchgeführt
werden. Alternativ kann die Empfindlichkeit des
Gasspürers auch mit einem Gasfeuerzeug getes-
tet werden (nur Gas ausströmen lassen, nicht
zünden).
Kontrollieren Sie die Empfindlichkeit des Gasspü-
rers wie folgt.
•
Öffnen Sie den Messstutzen der Gastherme
etwas.
Abb.
5: Der Gasspürer zeigt ein deutli-
ches Signal, wenn er an den leicht geöf
f-
neten Messstuzen gehalten wird.
•Bringen Sie die Sonde des Gasspürers in die
Nähe des Messstutzens.
•
Der Gasspürer muss nun ein deutliches Signal
anzeigen.
•
Verschließen Sie den Messstutzen wieder.

Bedienung
11
5.5 Lecksuche
•Führen Sie den Sensor langsam an beiden
Seiten der Gasleitung entlang.
Sobald das Gerät sich einem Leck nähert, zeigt
die Balkenanzeige die entsprechende Gaskon-
zentration an und die Signaltonrate bzw. Vibrati-
onsfrequenz erhöht sich proportional zur Gas-
konzentration.
5.6 Beleuchtung
In dunkler Umgebung schalten sich automatisch
die Displaybeleutung sowie die beiden LED-
Lampen ein.
HINWEIS!
Es ist nicht möglich, die Beleuchtung manuell ein-
oder auszuschalten.
5.7 Nach der Lecksuche
•Belüften Sie den Sensor nach jedem Ge-
brauch gründlich. Bringen Sie dazu das Gerät
ca. 2 Minuten an frische Luft, bevor eine er-
neute Lecksuche durchgeführt wird.
HINWEIS!
Wenn nach der Überprüfung der Gasleitung An-
schlussleitungen, Werkzeug und Gasspürer im
gleichen Koffer lagern, kann es zu Ausdünstun-
gen von Gas kommen. Der Gasspürer erkennt
dieses Gas dann noch nach Tagen als brennba-
res Gas.

Austausch der Batterien
12
6 Austausch der Bat-
terien
Abb. 6: Geöffnetes Batteriefach auf der
Geräterückseite
Eine schwache Batteriespannung wird im Display
durch ein Batteriesymbol angezeigt.
ACHTUNG!
Sobald ein Batteriesymbol mit einer halb vollen
Batterie erscheint, sind die Batterien zu tauschen.
•
Ersetzen Sie die Batterien durch vier neue
Mignonzellen wie folgt:
•
Öffnen Sie das Batteriefach auf der Rückseite
des Gerätes. Tauschen Sie die Batterien aus.
Beachten Sie dabei die Position der Pole, die
im Batteriefach angegeben ist.
HINWEIS!
Wurden die Batterien gewechselt, beträgt die
Aufwärmzeit nach dem Einschalten 3 Minuten.
7
Aufladen der Akkus
Abb.
7: Netzteil 9 V
Alternativ kann das Gerät auch mit 4 Akkus Typ
AA betrieben werden.
•
Zum Aufladen des Akkus verbinden Sie das
Gerät über das Netzteil mit dem Stromnetz.
Stecken Sie dazu den Stecker des Netzteils in
die Netzteil-Buchse auf der Unterseite des
Gerätes, vgl. Abb. 1 Teil 7.
Bei eingeschaltetem Gerät blinkt ein Batteriesym-
bol im Display während des Ladevorgangs.
Nach Beenden des Ladevorgangs verschwindet
das Batteriesymbol aus dem Display.
WARNUNG!
Lebensgefahr durch elektrischen Strom!
Netzstecker nie mit nassen Händen anfassen!
Netzteil von Feuchtigkeit fernhalten!
Netzteil nicht am Kabel aus der Steckdose ziehen,
es könnte reißen!
Netzteil nur betreiben, wenn die auf dem Typen-
schild angegebene elektrische Spannung mit der
der Steckdose übereinstimmt!

Aufladen der Akkus
13
Das Aufladen der Akkus kann erfolgen, während
sie sich im Gerät befinden.
HINWEIS!
Während des Aufladens der Akkus im Gerät ist
ein Betrieb des Gerätes möglich.
ACHTUNG!
Vor dem Laden sicherstellen, dass keine Tro-
ckenbatterien eingelegt sind! Nur 4 Akkus Typ AA
einsetzen.
HINWEIS!
Um die volle Kapazität der Akkus zu erhalten,
müssen die 4 eingesetzten Akkus immer den je-
weils gleichen Ladezustand und das gleiche Alter
haben. Daher keine unterschiedlichen Akku-
Typen verwenden und Akkus nicht einzeln erset-
zen.

Garantie und Service
14
8 Garantie und Service
8.1 Garantie
Jeder Wöhler GS 300 Gasspürer wird im Werk in
allen Funktionen geprüft und verlässt unser Werk
erst nach einer ausführlichen Qualitätskontrolle.
Bei sachgemäßem Gebrauch beträgt die Garan-
tiezeit auf den Wöhler GS 300 12 Monate.
Ausgenommen von der Garantie sind die Batte-
rien.
Die Kosten für den Transport und die Verpackung
des Geräts im Reparaturfall werden von dieser
Garantie nicht abgedeckt.
Diese Garantie erlischt, wenn Reparaturen und
Abänderungen von dritter, nicht autorisierter Stelle
an dem Gerät vorgenommen wurden.
8.2 Service
Der SERVICE wird bei uns sehr groß geschrie-
ben. Deshalb sind wir auch selbstverständlich
nach der Garantiezeit für Sie da.
•
Sie schicken das Messgerät zu uns, wir repa-
rieren es innerhalb weniger Tage und schi-
cken es Ihnen mit unserem Paketdienst.
•
Sofortige Hilfe erhalten Sie durch unsere
Techniker am Telefon.
9 Konformitätserklärung
Dieses Produkt:
Produktname: Wöhler Gasspürer GS 300
entspricht den wesentlichen Schutzanforderungen, di
e in den Richtlinien des Rates zur
Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit (20
14/30/EU ) festgelegt sind.
Zur Beurteilung des Produkts hinsichtlich der elektromagnetischen Verträglichkeit wu
r-
den
folgende Normen herangezogen:
EN 61326 : 1997 + A1 : 1998 + A2 : 2001 + A3 : 2003
EN 61000-4-2: 1995+A1:1998+A2 : 2001
EN 61000-4-3 : 2006

Zubehör
15
10 Zubehör
Kopfhörer mit Lautstärkeregler
Best.-Nr. 55145
Netzteil 9 V
Best.-Nr. 4281
Akkusatz NIMH
Best.-Nr. 9407

Contents
16
Contents 1General Information............................17
1.1 Operation Manual Information..................... 17
1.2 Notes........................................................... 17
1.3 Intended Use............................................... 17
1.4 Information on disposal............................... 18
1.5 Direction...................................................... 18
2Technical Data.....................................19
3Important information ........................20
4Product ................................................21
4.1 Meter........................................................... 21
4.2 Screen......................................................... 21
5Operation.............................................22
5.1 Switching the meter on and off................... 22
5.2 Selecting the measuring mode................... 23
5.3 Alarm setting............................................... 23
5.4 Leakage Checking....................................... 23
5.5 Flash light.................................................... 23
5.6 After the leakage testing............................. 23
6Changing the batteries.......................24
7Charging the rechargeable batteries 24
8Warranty and Service.........................26
8.1 Warranty...................................................... 26
8.2 Service........................................................ 26
9Declaration of conformity ..................26
10 Accessories.........................................27

General Information
17
EN
1 General Information
1.1 Operation Manual In-
formation
This operation manual allows you to work safely
with the Wöhler GS 300 Gas Sniffer. Please keep
this manual for your information.
The Wöhler GS 300 should be employed by pro-
fessionals for its intended use only.
Liability is void for any damages caused by not
following this manual.
1.2 Notes
WARNING!
Not following this warning can cause injury or
death.
ATTENTION!
Not following this note can cause permanent
damage to the device.
NOTE!
Useful information
1.3 Intended Use
The Wöhler GS 300 Gas Sniffer is a gas leak de-
tector for the tightness control and for the leakage
testing of gas tubes.
The meter shows the concentration of methane
and propane on a bar graph display from 0 ppm to
1200 ppm. It is suitable for the leakage detection
of gas lines carrying combustible gases. The me-
ter is not suitable for the measurement of the ex-
act gas concentration. The meter can be used
indoors only.
Do not use the meter for any other use than set
out in this manual.

General Information
18
1.4 Information on disposal
Electronic equipment does not belong into domes-
tic waste, but must be disposed in accordance
with the applicable statutory provisions.
You may hand in any defective batteries taken out
of the unit to our company as well as to recycling
places of public disposal systems or to selling
points of new batteries or storage batteries.
Direction
Wöhler Technik GmbH
Wöhler-Platz 1
33181 Bad Wünnenberg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Technical Data
19
EN
2 Technical Data
Description
Data
Sensor
Semiconductor
Range
Methan 0 to 1,200 ppm
Propane
0 to 1,200 ppm
Alarm
intermittent beep and
vibration alarm
Response Time
10 seconds, approx.
Warm up time
60 seconds, approx.
Environmental con-
ditions:
Operating
Temperature
-5 to 45 °C
Storage
Temperature
-20 to 45 °C
Rel. Humidity
<85%
Auto-Off-Function
After 20 min.
LC display
31 x 51 mm
Flashlight
2 LEDs
Power supply
4 mignon cells AA
Current consumption
ca. 100 mA
Battery life
in general 14 hours
(continuous working),
depending on the type
Dimensions
190 x 55 x 40 mm
Flexible Probe
440 mm
Connections
headphone and power
supply unit

Important information
20
3 Important information
WARNING!
The Wöhler GS 300 may never be used in an environment where there is the risk of
explosion. If the environment is suspected to conglomerate potentially explosive gases,
in no case you must use the Wöhler GS 300. Batteries may not be taken from the
device and/or be changed in such an environment.
ATTENTION!
Always store the device in a closed case at clean air. The sensor will be damaged , if it
is exposed to extreme conditions for a long time, e.g. a high degree of relative humidity,
extreme temperatures or pollution.
ATTENTION!
Avoid exposure to silicone adhesives, e.g. in cleaning tools. Silicone vapors will cause
damage to the sensor.
ATTENTION!
High-density exposure to corrosive materials such as H2S, SOx, Cl2, HCl, etc. may
cause corrosion or breakage of the lead wires or heater material.
ATTENTION!
Protect the sensor against salt water vapor and water. Sensor drift may occur when the
sensor is contaminated by alkaline metals, especially salt water spray.
Light condensation under indoor usage should not be a problem for sensor. However, if
water condenses on the sensor‘s surface for a while, the sensor characteristics may still
drift.
ATTENTION!
If water freezes on the sensing surface, the sensor would crack and alter characteris-
tics.
ATTENTION!
Sensor performance may be also affected if exposed to a high density gas for a long
time, regardless of the powering condition.
NOTE!
This meter cannot work well in zero or low oxygen atmosphere. This meter requires to
operate under around 21% ambient oxygen environment in order to function properly.
