Wabtec Nieaf-Smitt NI 74 User manual
Nieaf-Smitt is a brand name of
Wabtec
NETHERLANDS
NI 74
True RMS multimeter
Handleiding
Manual
2
www.nieaf-smitt.com
Handleiding / Manual
Blz.
Nederlands 3
English 31
Version V001
Art.no. 561144245
MAN-NI 74 V1.0
Date 10-12-2018
Wabtec NetherlandsB.V. T +31 (0)30 288 13 11
Vrieslantlaan 6 E sales.msbv@wabtec.com
3526 AA Utrecht I www.nieaf-smitt.com
Helpdesk:
I www.nieaf-smitt.nl/support
(c) Copyright 2018
All rights reserved. Nothing from this edition may be multiplied, or made public in any form or manner,
either electronically, mechanically, by photocopying, recording, or in any manner, without prior written
consent from Wabtec Netherlands B.V.. This also applies to accompanying drawings and diagrams. Due
to a policy of continuous development Wabtec Netherlands B.V reserves the right to alter the equipment
specication and description outlined in this document without prior notice and no part of this publication
shall be deemed to be part of any contract for the equipment unless specically referred to as an inclusion
within such contract.
Wabtec
NETHERLANDS
Nieaf-Smitt is a brand of
3
www.nieaf-smitt.com
Inhoud
Blz
1. Veiligheid 4
2. Omschrijving 8
3. Symbolen 10
4. Metingen
4.1 DC spanning meting 11
4.2 AC spanning meting 12
4.3 DC stroom meting 13
4.4 AC stroom meting 14
4.5 Weerstand meting 15
4.6 Continuity check 16
4.7 Diode test 17
4.8 Temperatuur meting 18
4.9 Capaciteit meting 19
4.9 Frequentie/duty cycle meting 20
5. Functies
5.1 Auto/handmatig bereik 20
5.2 MAX/MIN 21
5.3 Relatieve mode 21
5.4 Backlight 22
5.5 Hold 22
5.6 Auto power o 22
5.7 Lege batterij 22
6. Onderhoud
6.1 Batterij vervangen 23
6.2 Zekering vervangen 24
7. Specicaties 26
4
www.nieaf-smitt.com
1 Veiligheid
Neem de volgende voorzorgsmaatregelen door om ver-wonding en schade
veroorzaakt door dit instrument of producten die erop zijn aangesloten te
voorkomen. Om potentiële gevaren te voorkomen, mag u het instrument
alleen op de gespeciceerde wijze gebruiken.
LET OP: Deze meldingen duiden op omstandigheden of
handelingen die tot schade aan het instrument of aan andere
zaken zouden kunnen leiden.
WAARSCHUWING VOOR GEVAAR: Deze meldingen duiden op
omstandigheden of handelingen die tot ongevallen zouden
kunnen leiden.
Symbolen op de multimeter
Dit symbool naast een ander symbool, ingang of regelorgaan,
geeft dat de gebruiker de handleiding moet raadplegen om
persoonlijk letsel of schade aan de meter te vermijden.
Het WAARSCHUWING symbool wijst op een mogelijk gevaarlijke
situatie. Indien de instructies niet worden gevolgd, kan dit leiden
tot ernstig of dodelijk letsel.
Het CAUTION symbool geeft een potentieel gevaarlijke situatie
aan. Indien deze niet vermeden wordt, kan dit leiden tot schade
aan het product.
Dit symbool wijst de gebruiker erop dat deze ingang(en) niet
aangesloten mogen worden op een circuit punt waar de
spanning met betrekking tot de aarding (in dit geval) groter is
dan 1000 VAC of VDC.
WARNING
CAUTION
MAX
1000 V
5
www.nieaf-smitt.com
Dit symbool naast een of meerdere ingangen, geeft aan dat deze,
bij normaal gebruik, gevaarlijke spanningen kunnen hebben.
Voor maximale veiligheid, de meter en de meetsnoeren niet
aanraken indien deze in gebruik zijn.
Dit symbool geeft aan dat een apparaat volledig is beschermd
door dubbele isolatie of versterkte isolatie.
Algemeen
Gebruik de multimeter alleen zoals omschreven in deze hand-
leiding, om beschadiging van de multimeter te voorkomen
Gebruik altijd correcte aansluitingen, draaischakelaar positie en
meetbereik voor het maken van een meting.
Verricht nooit een spanningsmeting met een meetsnoer aange
sloten op de A invoer.
Controleer de werking van de multimeter door het meten van
een bekende spanning. Laat bij twijfel de multimeter nakijken.
Pas nooit hogere spanning toe tussen de aansluitbussen of
tussen een aansluitbus en aarde, zoals aangegeven op de
multimeter.
Verricht geen stroommeting in een circuit met een spanning die
hoger is dan de doorslagspanning van de zekering van de
multimeter. Controleer vooraf met de spanningsfunctie de
spanningen in het te meten circuit.
Vervang defecte zekeringen met zekeringen van dezelfde waar-
den, zoals aangegeven in de handleiding.
Wees voorzichtig bij spanningen boven 30 VAC RMS, 42 VAC peak,
en 60 VDC. Deze spanningen hebben gevaar voor schokken.
6
www.nieaf-smitt.com
Functie Maximum ingang
VDC or VAC 1000 VDC/DC RMS
mA AC/DC 800 mA 1000 V zekering (snel-F)
AAC/DC 10 A 1000 V snelle zekering (F) (20 A voor
30 seconden max. elke 15 minuten)
Frequentie, weerstand, capaciteit, duty
cycle, diode test, doorgang
1000 VDC/AC RMS
Temperatuur 1000 VDC/AC RMS
Vervang de batterij zodra het ‘low battery’ symbool in het display
verschijnt, om foutieve uitlezingen te voorkomen welke tot
elektrische schok en verwondingen kunnen leiden.
Schakel de voeding van het circuit uit en ontlaadt de condensato-
ren met een hoge spanning voor dat men weerstand, continuïteit
/doorgang, diodes of capaciteiten in dit circuit gaat meten.
Gebruik de multimeter niet in de buurt van explosieve gassen of
dampen.
Reduceer het gevaar op elektrische schokken of brand door de
multimeter niet bloot te stellen aan regen of vochtigheid.
Specieke voorzorgsmaatregelen
Deze meter is ontworpen voor veilig gebruik, maar moet zorgvuldig gebruikt
worden. De onderstaande instructies moeten zorgvuldig worden opgevolgd
voor een veilige werking.
Nooit het aangegeven maximum overschrijden bij aanbieden van span-
ning of stroom.
Wees uiterst voorzichtig wanneer u werkt met hoge spanningen. Meet geen
spanning als de spanning op de COM-ingang meer dan 1000 V bedraagt
t.o.v. de aarde.
7
www.nieaf-smitt.com
Ontlaad altijd condensatoren en lters en ontkoppel de voeding indien u
weerstand of een diode test.
Niet gebruiken met open behuizing.
Zet om verwonding te voorkomen, het instrument nooit onder spanning of
stroom als de behuizing van het instrument niet goed dichtgeschroefd is.
Schakel altijd de voeding uit en verwijder de meetsnoeren voordat u de
deksel opent ter vervanging van de zekering of batterijen.
Elektrische schokken voorkomen.
Om ongevallen te voorkomen, mag u geen meetsnoeren aansluiten of los-
halen terwijl ze zijn aangesloten op een spanningsbron.
EC1010 overvoltage installation category
Overspanning categorie I
Apparatuur voor OVERSPANNINGSCATEGORIE I is apparatuur voor aansluiting
op een circuit welke maatregelen worden getroen om de transient overspan-
ningen te beperken tot een veilig laag niveau.
Overspanning categorie II
Apparatuur van OVERSPANNINGSCATEGORIE II is energie-verbruikende appa-
ratuur welke geleverd wordt door de vaste installatie. Voorbeelden omvatten
huishouden, kantoor en laboratorium apparaten
Overspanning categorie III
Apparatuur van OVERSPANNINGSCATEGORIE III is apparatuur onderdeel van
de laagspanningsinstallatie. Voorbeelden omvatten schakelaars in de vaste
installatie en apparatuur voor industrieel gebruik met permanente verbinding
aan de laagspannings-installatie.
Overspanning categorie IV
Apparatuur van OVERSPANNINGSCATEGORIE IV is voor gebruik aan de bron
van de laagspanningsinstallatie. Voorbeelden omvatten elektriciteitsmeters en
overstroom beschermingsmiddelen.
8
www.nieaf-smitt.com
2 Multimeter beschrijving
De NI 74 meet AC / DC spanning, AC / DC stroom, weerstand, capaciteit,
frequentie (elektrisch & elektronisch), duty cycle, diodetest, Isolatieweer-
stand, doorgang en temperatuur.
Functies
• Spanning AC/DC
• Stroom AC/DC
• Frequentie
• Weerstand
• Duty cycle
• Temperatuur
Kenmerken
• True RMS
• Stroommeting tot 20 A (AC/DC)
• Capaciteit
• Doorgangs- / diodetest
• IP 67 (waterdicht)
• Min-max hold
• Automatische uitschakeling
• Verlicht display
• Schermresolutie 6.000d
• Overspanningscategorie CAT III 1000 V / CAT IV 600 V
Inspectie
Nadat u uw nieuwe digitale multimeter uit de verpakking heeft gehaald,
moet u over de volgende artikelen beschikken:
1 Digitale multimeter
2 Heavy duty meetsnoeren
3 Meetsnoer met krokodillenklem
9
www.nieaf-smitt.com
4 2 blindpluggen
5 K-type temperatuur sensor
6 Handleiding
Voorpaneel
1. LCD display
2. Hz% toets
3. RANGE toets
4. MODE toets
5. Functie schakelaar
6. mA, μA en 10A ingangsbus
7. COM ingangsbus
8. Positieve ingangsbus
9. Achtergrondverlichting en
Hold toets
10. MAX/MIN toets
11. REL toets
Standaard en batterij compartiment bevinden zich aan de achterkant.
10
www.nieaf-smitt.com

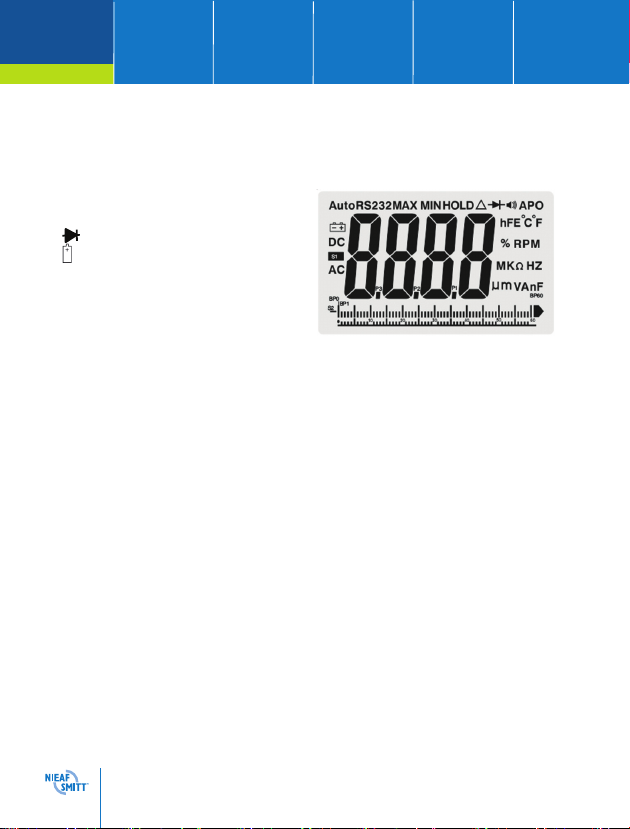

3 Symbolen
•))) Continuiteit
Diode test
Batterij status
n nano (10-9) (capaciteit)
µ micro (10-6) (amps, cap)
m milli (10-3) (volt, amp)
A Amps
k kilo (103) (ohms)
F Farads (capaciteit)
M mega (106) (ohms)
Ω Ohms
Hz Hertz (frequentie)
V Volt
REL Relative
AC Alternatieve stroom
DC Gelijkspanning
HOLD Display hold
ºF Graden Fahrenheit
ºC Graden Celcius
MAX Maximaal
MIN Minimaal
AUTO Auto bereik
Tijd symbool
Backlight
Bargraph
11
www.nieaf-smitt.com
4 Metingen
WAARSCHUWING: Hoge voltage circuits, AC en DC zijn beide erg
gevaarlijk en metingen moeten met grote zorg worden
uitgevoerd.
1. Draai ALTIJD de schakelaar op OFF positie als de meter niet in gebruik is
2. Als “OL” in het scherm verschijnt tijdens het testen, is de waarde buiten
het gekozen bereik. Verander het bereik om de meting te vervolgen

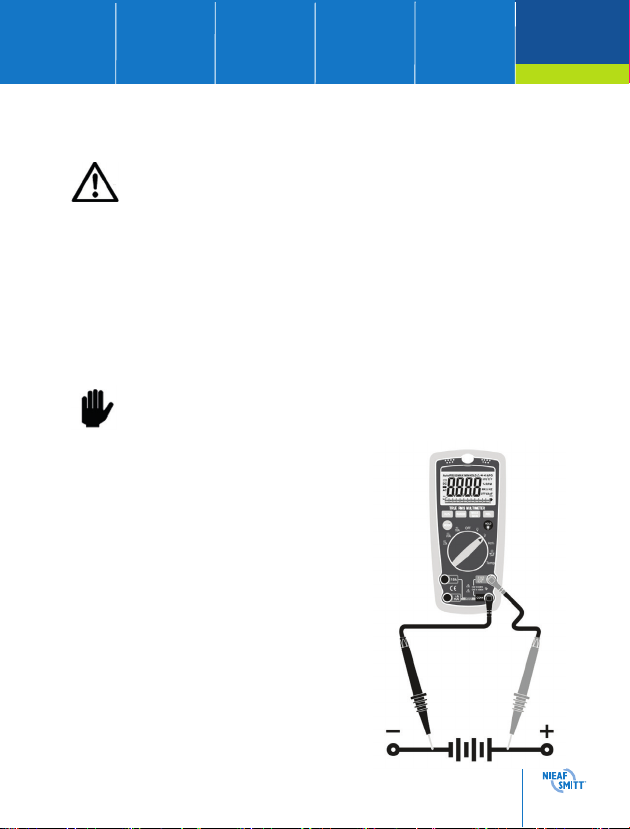

4.1 DC voltage meting
WAARSCHUWING: Meet geen DC voltages als er een motor in
het circuit aan- of wordt uitgeschakeld. De grote spanning
schommelingen kunnen mogelijk de meter beschadigen.
1. Plaats de functieschakelaar op de VDC
positie
2. Plaats het zwarte meetsnoer met
banaanstekker in de negatieve COM
stekker
3. Plaats het rode meetsnoer met banaan-
stekker in de positieve V stekker
4. Raak het zwarte uiteinde van de test-
sonde de negatieve kant aan van de kring
5. Raak met de rode kant van de testsonde
de positieve kant van kring aan
6. Lees het voltage af in het scherm
12
www.nieaf-smitt.com

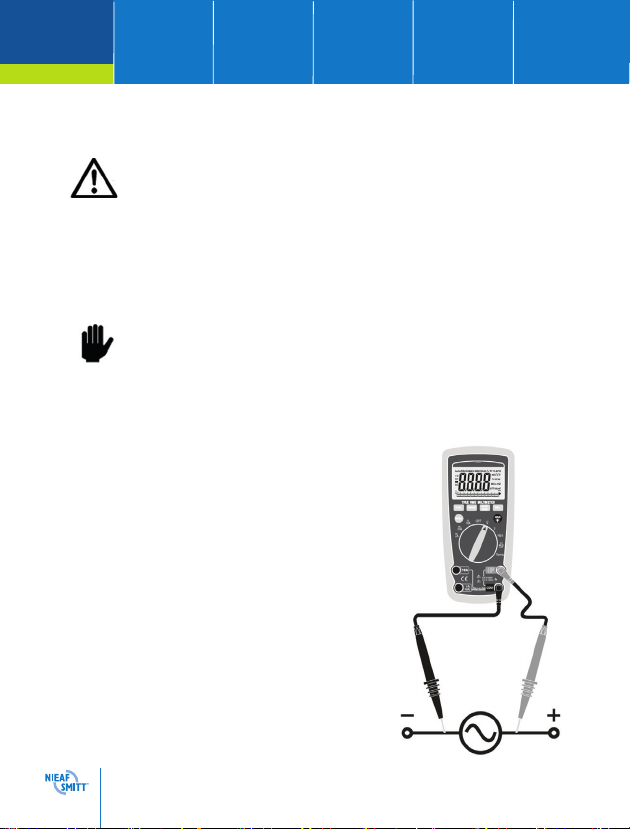

4.2 AC voltage (frequentie, duty cycle) meting
WAARSCHUWING: Risico op elektrocutie. De sonde-uiteinden
kunnen niet lang genoeg zijn om de bron te bereiken 230 V voor
toestellen te contacteren omdat de contacten te diep in een nis
worden geplaatst. Als gevolg dat de het scherm 0 volt zal aan-
geven, terwijl er wel een spanning aanwezig is.
Zorg ervoor de sonde uiteinden de metaalcontacten binnen de
bron bereiken alvorens te veronderstellen dat geen spanning
aanwezig is.
VOORZICHTIG: Meet geen AC spanning als er een motor in
het circuit aan- of wordt uitgeschakeld. Grote spanning
schommelingen kunnen mogelijk de meter beschadigen.
Plaats de functieschakelaar op de groene
VAC/Hz/% positie
7. Plaats het zwarte meetsnoer met banaan-
stekker in de negatieve COM stekker
8. Plaats het rode meetsnoer met banaan-
stekker in de positieve V stekker
9. Raak het zwarte uiteinde van de testsonde
de neutrale kant aan van de kring
10. Raak met de rode kant van de testsonde
de positieve kant van kring aan
11. Lees het voltage af in het scherm
12. Druk nu de Hz/% knop in voor indicatie
van “Hz”
13. Lees de frequentie af van het scherm
14. Druk de Hz/% knop nogmaals in voor
de indicatie van “%”
15. Lees de % af van het scherm
13
www.nieaf-smitt.com

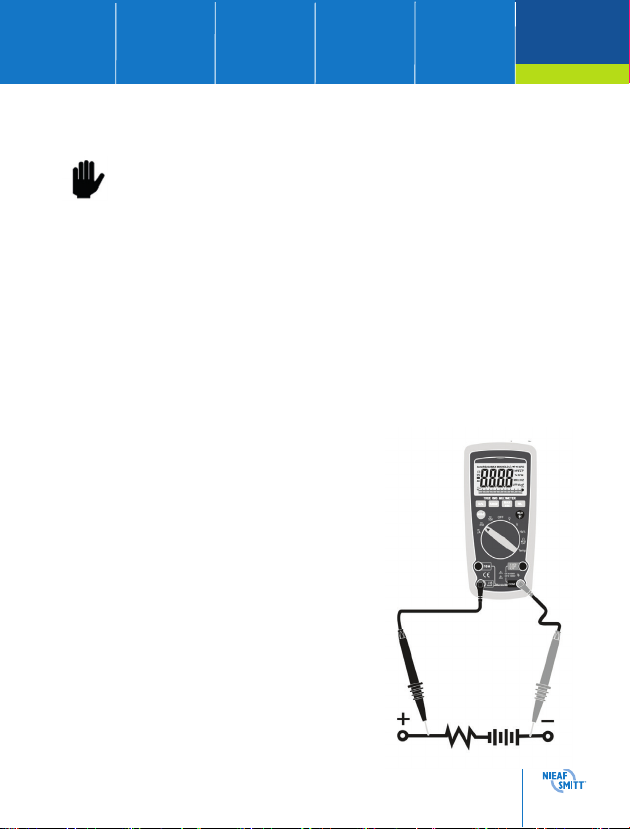

4.3 DC stroom meten
VOORZICHTIG: Voer geen 20 A stroom metingen uit voor langer
dan 30 seconden. Wanneer u de 30 seconden overschrijdt kan dit
u meter of meetsnoeren beschadigen.
1. Plaats het zwarte meetsnoer met banaanstekker in de negatieve
COM stekker
2. Voor stroom metingen boven de 6000 µADC, plaats de functie
schakelaar op de µA positie en plaats de rode meetsnoer stekker in de
µA/mA stekker
3. Voor stroom metingen boven de 600 mA DC, plaats de functie schake-
laar op de mA positie en plaats het rode meetsnoer stekker in de µA/
mA stekker
4. Voor stroom metingen boven de 20 A DC, plaats de functie schakelaar
op de 10 A/HZ/% positie en plaatst het rode meetsnoer met banaan-
stekker in de 10 A stekker
5. Druk de MODE knop in om de indicatie van
“DC” op het scherm te later verschijnen
6. Verwijder de spanning op het circuit tijdens
het testen, en meet nu de delen van het
circuit waar een meting van wilt maken
7. Raak het zwarte uiteinde van de testsonde
de negatieve kant aan van de kring
8. Raak met de rode kant van de testsonde
de positieve kant van kring aan
9. Sluit nu de voeding op het circuit aan
10. Lees de stroom af van het beeldscherm
14
www.nieaf-smitt.com
4.4 AC stroom (frequentie, duty cycle) meting
VOORZICHTIG: Voer geen 20 A stroom metingen uit langer dan
30 seconden. Wanneer U de 30 seconden overschrijdt kan dit
schade aan de meter en/of de meetsnoeren toebrengen.
1. Plaats het zwarte meetsnoer met banaanstekker in de negatieve
COM stekker
2. Voor een stroom meting meer dan 6000 µA AC, schakel de functie
schakelaar in op de µA positie en plaats het rode meetsnoer met banaan-
stekker in de positieve µA/mA stekker
3. Voor een stroom meting meer dan 600 mA AC, schakel de functie
schakelaar in op de mA positie en plaats het rode meetsnoer met
banaanstekker in de positieve µA/mA stekker
4. Voor een stroom meting van 20 A AC, schakel de functie schakelaar in
op de 10 A/Hz% positie en plaats het rode meetsnoer met banaanstekker
in de 10 A stekker
5. Druk de MODE knop in om de indicator van de “AC” weer te geven
6. Verwijder de spanning op het circuit tijdens het testen, en meet nu de
delen van het circuit waar een meting van wilt maken
7. Raak het zwarte uiteinde van de testsonde de negatieve kant aan van
de kring
8. Raak met de rode kant van de testsonde de positieve kant van kring aan
9. Zet nu stroom op het circuit
10. Lees de stroom af van het scherm
11. Druk nu de Hz/% knop in voor indicatie van “Hz”
12. Lees de frequentie af van het scherm
13. Druk de Hz/% knop nog maals in voor de indicatie van “%”
14. Lees de % af van het scherm
15. Druk de Hz/% knop in om terug te gaan naar het meten van de stroom
15
www.nieaf-smitt.com

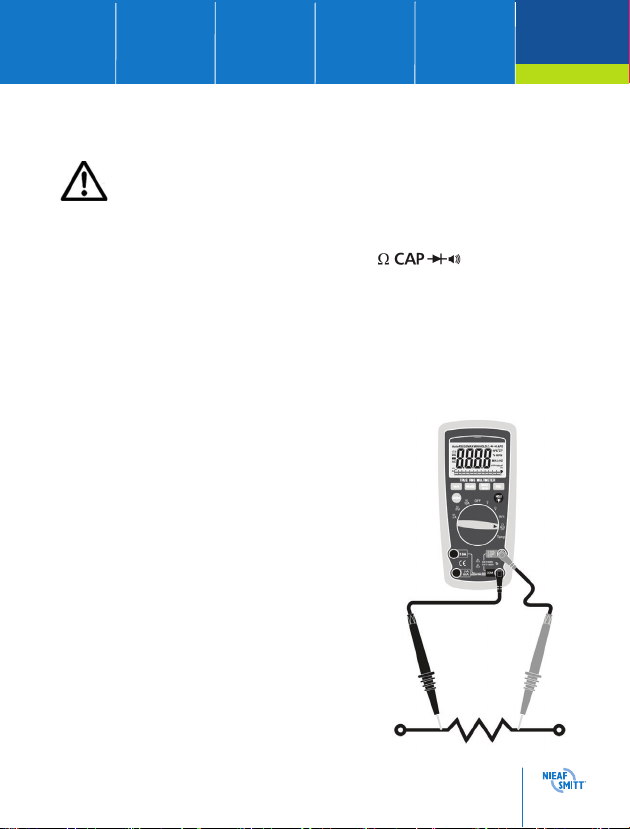

4.5 Weerstand meting
WAARSCHUWING:Om elektrische schok te vermijden, ontkoppel
de voeding van de eenheid tijdens het testen en ontlaat alle
condensatoren alvorens een weerstandsmetingen uit te voeren.
Verwijder de batterijen en ontkoppel de meetsnoeren..
1. Plaats de functieschakelaar op de groene positie
2. Plaats het zwarte meetsnoer met banaanstekker in de negatieve
COM stekker
3. Plaats het rode meetsnoer met banaanstekker in de positieve
Ω stekker.
4. Druk de MODUS knop voor de indicatie van “Ω” op het beeldscherm
5. Raak met de uiteinden van de testsonde de kring of de component
tijdens het onderzoek
6. Het is best om één kant van de kring
in het onderzoek los te maken zodat
zal de rest van de kring zich niet kan
mengen in de weerstandslezing
7. Lees de weerstand af in het scherm
16
www.nieaf-smitt.com
4.6 Continuiteit controle
WAARSCHUWING: Om elektrische schok te vermijden, meet nooit
de continuïteit van circuits of draden wanneer er spanning op
staat.
1. Plaats de functieschakelaar op de positie
2. Plaats het zwarte meetsnoer met banaanstekker in de negatieve
COM stekker.
3. Plaats het rode meetsnoer met banaanstekker in de positieve Ω
stekker.
4. Gebruik de MODUS knop voor de indicatie van “X” en “Ω”op het scherm
weergegeven te krijgen
5. Raak met de uiteinden van de testsonde de kring of de draden die u
wilt onderzoeken
6. Als de weerstand minder dan ongeveer
35 Ω is, zal het hoorbare signaal klinken
7. Als de kring ‘open’(slecht) is, het scherm
zal dan”OL” vertonen
17
www.nieaf-smitt.com
4.7 Diode test
1. Plaats de functieschakelaar in de groene positie
2. Plaats het zwarte meetsnoer met banaanstekker in de negatieve
COM stekker
3. Plaats het rode meetsnoer met banaanstekker in de positieve V stekker
4. Gebruik de MODE knop om de X indicator in het scherm weer te geven
5. Raak met de uiteinden van de testsonde de diode tijdens het
onderzoeken. Het voorwaartse voltage zal tussen de 0.400 tot 0.700 V
worden aangeven als indicator “OL”. Het omgekeerde voltage zal“OL”
laten zien
18
www.nieaf-smitt.com
4.8 Temperatuur meting
1. Plaats de functie schakelaar op de groene Temp positie
2. Plaats de temperatuur probe in de invoer stekkers, let goed op de
polariteit van de stekkers.
3. Druk de MODUS knop in voor de indicatie in ºF of ºC
4. Houd de punt van de temperatuur probe tegen het onderdeel wat u
wil meten
5. De probe moet 30 seconden in contact blijven om de test uit te voeren
en de temperatuur te stabiliseren
6. Lees de temperatuur af in het scherm
Opmerking: De temperatuur probe heeft een connectie met een
type K mini stekker. Een ministekker aan de adapter van de
banaanstekker wordt geleverd voor verbinding aan de invoer
banaan stekker.
Opmerking: De temperatuurwaaier van de geleverde thermo-
koppelsonde is -20 °C...+250°C (-4 °F... 482°F)
19
www.nieaf-smitt.com
4.9 Capaciteit meten
WAARSCHUWING: Om elektrische schok te vermijden, ontkoppel
de voeding van de enheid tijdens het testen en ontlaat alle
condensatoren alvorens een capaciteitsmetingen uit te voeren.
Verwijder alle batterijen en ontkoppel de meetsnoeren.
1. Plaats de functieschakelaar op de Ω CAP X positie
2. Plaats het zwarte meetsnoer met banaanstekker in de negatieve COM
stekker
3. Plaats het rode meetsnoer met banaanstekker in de V positie
4. Druk de MODUS knop in om de indicator “nF” te laten verschijnen in het
scherm
5. Raak met de uiteinden van de testsonde de condensator tijdens het
onderzoeken
6. De test kan tot 3 minuten duren en meer voor grote condensatoren om
op te laden
7. Wacht tot de resultaten worden
weergegeven voordat u de test
beëindigd
8. Lees de capaciteit waarde af in het
beeldscherm
20
www.nieaf-smitt.com
4.10 Frequentie/duty cycle meting
1. Plaats de functieschakelaar op de Hz/% positie
2. Druk de Hz/% knop in om de indicator “Hz” in het scherm weer te geven
3. Plaats het zwarte meetsnoer met banaanstekker in de negatieve COM
stekker
4. Plaats het rode meetsnoer met banaanstekker in de positieve Hz
stekker
5. Raak met de uiteinden van de testsonde het circuit tijdens het testen
6. Weergave van de frequentie metingen op het scherm
7. Druk de Hz/% knop nog maals in om de indicator “%” in het scherm
weer te geven
8. Weergave van de % Duty Cycle of metingen op het scherm
5 Functions
5.1 Auto-/handmatig bereik
Wanneer de meter voor het eerst wordt aangezet, wordt automatische
bereik selectie ingesteld. Dit automatische selectiesysteem kiest het beste
bereik voor de meting, over het algemeen is dat de beste modus voor
metingen. Voor meetsituaties wordt er vereist dat er handmatig word gese-
lecteerd, voor het volgende uit:
1. Duw op de RANGE toets, de AUTO scherm indicator zal worden
uitgeschakeld.
2. Druk de RANGE toets in en stap door de beschikbare ranges tot de
gewenste range is geselecteerd
3. Om de Handmatige wijze te wijzigen naar Auto Range, duw en houd
de RANGE toets voor 2 seconden ingedrukt
Opmerking: De handmatige modus werkt niet met capaciteit,
frequentie of temperatuur metingen.
This manual suits for next models
1
Table of contents
Languages:
Other Wabtec Multimeter manuals
