CD-22-AC Hinweise zur Benutzung der Anleitung
5
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-
veräußerung des Gerätes an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 5
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
10 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- und
Geräteschäden führen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- und Geräteschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
CD-22-AC.book Seite 5 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

Sicherheitshinweise CD-22-AC
6
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
zSchließen Sie das Gerät nur wie folgt an:
– mit dem im Lieferumfang enthaltenen Anschlusskabel (61,Seite 4)
an den Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug.
– oder mit dem im Lieferumfang enthaltenen Anschlusskabel
(62,Seite 4) an das 220–240-V-Wechselstromnetz.
zZiehen Sie den Stecker nie am Anschlusskabel aus dem Zigaretten-
anzünder oder der Steckdose.
zWenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um
Gefährdungen zu vermeiden. Tauschen Sie ein beschädigtes Anschluss-
kabel nur gegen ein Anschlusskabel gleicher Art und Spezifikation aus.
zWenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht
in Betrieb nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen.
Wenden Sie sich im Reparaturfall an den WAECO Kundendienst.
zZiehen Sie das Anschlusskabel
– vor jeder Reinigung und Pflege
– nach jedem Gebrauch
zAchten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden.
zBei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, daß Ihre Strom-
versorgung über einen FI-Schalter abgesichert ist! Lebensgefahr!
zKlemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab,
bevor Sie ein Schnellladegerät anschließen!
zVergleichen Sie die Spannungsangabe auf dem Typenschild mit der vor-
handenen Energieversorgung.
zLebensmittel dürfen nur in Originalverpackungen oder geeigneten Behäl-
tern eingelagert werden.
zDas Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungs-
mittelhaltiger Stoffe!
Elektrogeräte sind kein Kinderspielzeug!
Kinder können Gefahren, die von elektrischen Geräten ausgehen,
nicht richtig einschätzen. Lassen Sie Kinder nicht ohne Aufsicht
elektrische Geräte benutzen.
CD-22-AC.book Seite 6 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

CD-22-AC Bestimmungsgemäßer Gebrauch
7
2.2 Sicherheit beim Betrieb des Gerätes
zAchtung Überhitzungsgefahr!
Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausrei-
chend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in aus-
reichendem Abstand zu Wänden oder Gegenständen steht, sodass die
Luft zirkulieren kann.
zAchten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker
trocken sind.
z Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen
Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab.
zFüllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
zTauchen Sie das Gerät nie in Wasser.
zSchützen Sie das Gerät und die Kabel vor Hitze und Nässe.
zFassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor
allem beim Betrieb am Wechselstromnetz: Lebensgefahr!
zWAECO haftet nicht für Schäden, die durch nicht bestimmungs-
gemäßen Gebrauch oder falsche Bedienung verursacht werden.
3 Bestimmungsgemäßer Gebrauch
Das Gerät ist für den Betrieb an einer 12-V-DC-Bordnetzsteckdose
eines Autos (Zigarettenanzünder), Boots oder Wohnmobils ausge-
legt. Das Gerät kann zusätzlich an ein 220–240-V-Wechselstrom-
netz angeschlossen werden.
Das Kühlgerät eignet sich zum Kühlen und Wärmen von Lebens-
mitteln. Mit einem Schalter kann zwischen dem Heizbetrieb und
dem Kühlbetrieb gewechselt werden.
Das Gerät ist auch für Camping-Zwecke geeignet.
Ihre Kühlbox wird mit einem aktiven Kühldeckel und einem passiven Isolier-
deckel ausgeliefert.
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die
Kühlleistung des Gerätes den Anforderungen der jeweiligen Arz-
neimittel entspricht.
CD-22-AC.book Seite 7 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

Lieferumfang CD-22-AC
8
4Lieferumfang
Prüfen Sie vor Inbetriebnahme des Gerätes, ob alle zum Lieferumfang gehö-
renden Teile vorhanden sind.
5 Technische Beschreibung
Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max.
20 °C unter Umgebungstemperatur abkühlen bzw. kühl halten oder auf max.
65 °C erwärmen bzw. warm halten.
Die Kühlung ist eine verschleiß- und FCKW-freie Peltierkühlung mit Wärme-
abfuhr durch einen Lüfter.
5.1 Gerätebeschreibung

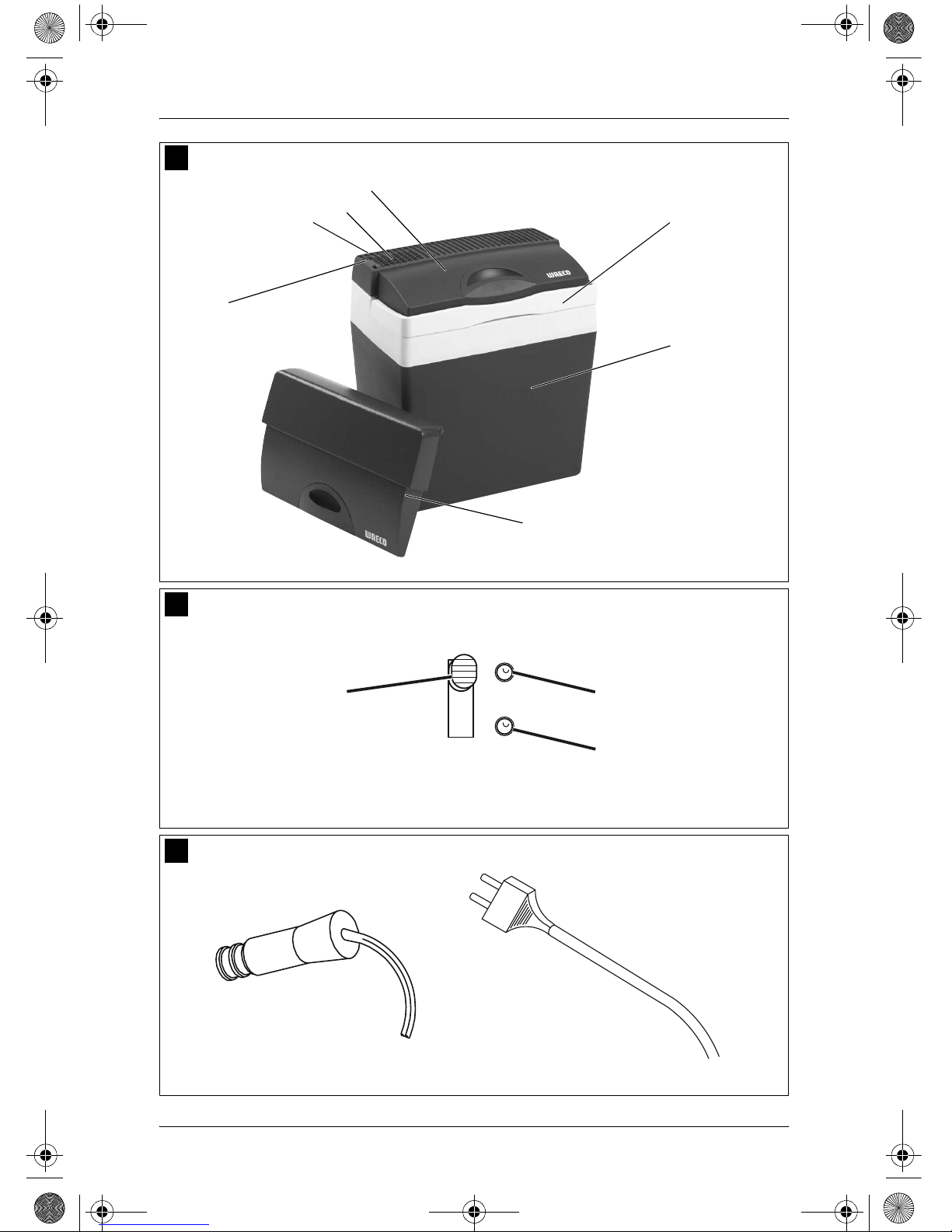

Ihre Kühlbox besteht aus folgenden Teilen (4, Seite 4):
6 Bedienung
Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es
aus hygienischen Gründen innen und außen mit einem feuchten
Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf
Seite 10).
Menge Bezeichnung
1 Kühlgerät
1 Anschlusskabel für 12-V-DC-Anschluss
1 Anschlusskabel für 220–240-V-AC-Anschluss
1 zusätzlicher Isolierdeckel
Pos. in 4Bezeichnung
A Aggregatdeckel
B Tragegriff
C Behälter
D Isolierdeckel
E Bedienpanel
F Anschlussbuchsen (an der Rückseite des Aggregatdeckels)
G Luftaustrittsöffnungen
CD-22-AC.book Seite 8 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

CD-22-AC Bedienung
9
6.1 Tipps zum Energiesparen
zWählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten
Einsatzort.
zLassen Sie warme Speisen erst abkühlen, bevor Sie sie einlagern.
zÖffnen Sie das Kühlgerät nicht häufiger als nötig!
zLassen Sie den Deckel oder die Tür nicht länger offen stehen als nötig!
6.2 Kühlbox verwenden
➤Stellen Sie die Kühlbox auf eine feste Unterlage.
Wie jeder Kühlschrank muss Ihre Kühlbox einwandfrei belüftet
sein, damit die entzogene Wärme abgeführt werden kann, andern-
falls ist eine ordnungsgemäße Funktion nicht gewährleistet.

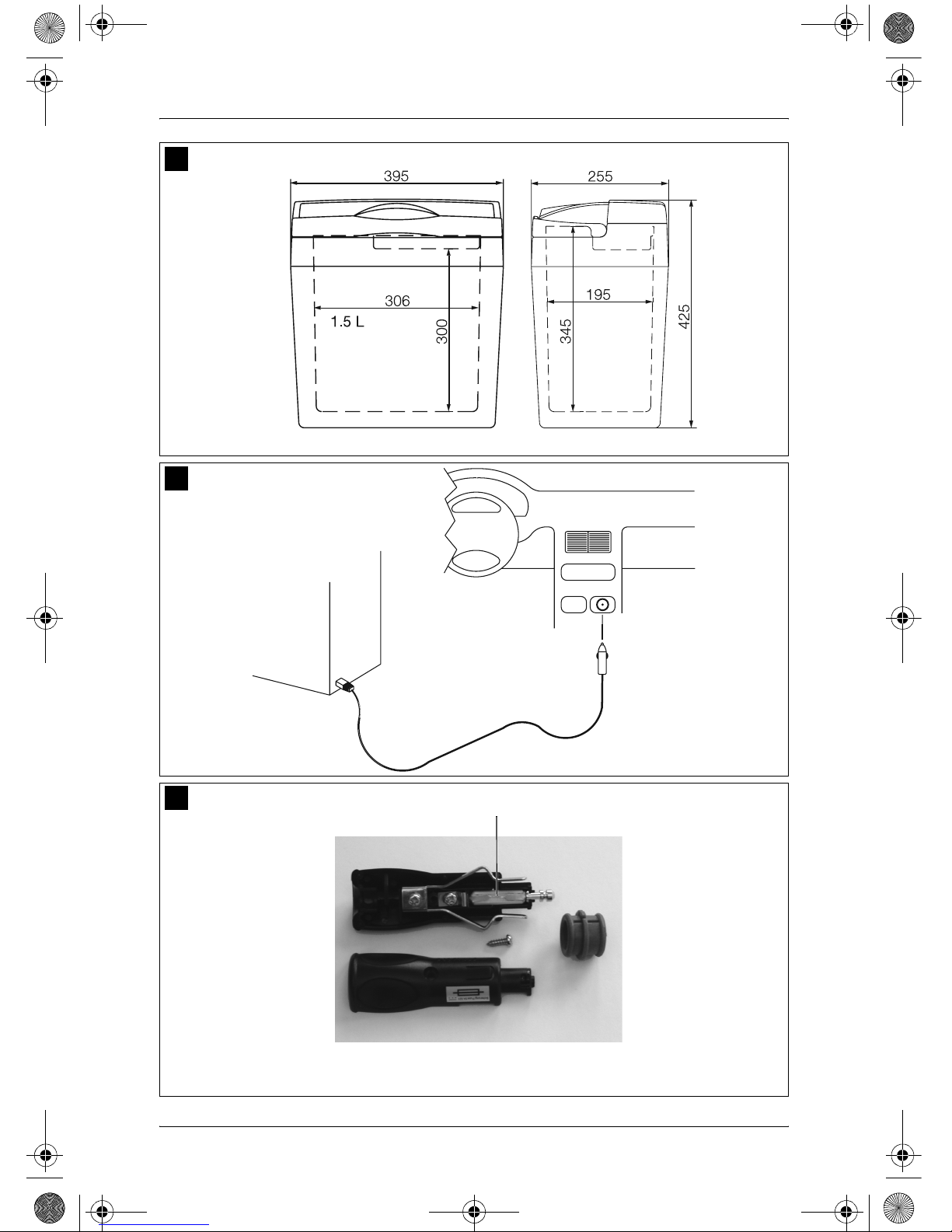

➤ Schließen Sie das 12-V-Anschlusskabel ( 6 1,Seite 4) an den Zigaretten-
anzünder oder eine 12-V-Steckdose im Fahrzeug an (
2 , Seite 3)
oder...
➤
Schließen Sie das 220–240-V-Anschlusskabel (62,Seite 4) an das
220–240-V-Wechselstromnetz an.
➤Schieben Sie den Schalter (53,Seite 4) am Bedienpanel in die Position
„HEISS/HOT“ bzw. „KALT/COLD“ um die Kühlbox einzuschalten.
✓Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums:
Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der
Kühlbox befinden, die auf die gewählte Temperatur gekühlt bzw.
erwärmt werden dürfen.
➤Wenn Sie die Kühlbox außer Betrieb nehmen, bringen Sie den Schalter
in die Position „OFF“ und ziehen Sie das Anschlusskabel ab.
Betriebsanzeige Betriebsmodus
rot (52,Seite 4) Heizen
grün (51,Seite 4) Kühlen
CD-22-AC.book Seite 9 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

Reinigung und Pflege CD-22-AC
10
7 Reinigung und Pflege
Achtung!
Ziehen Sie vor jedem Reinigen der Kühlbox das Anschlusskabel
aus der Steckdose oder dem Zigarettenanzünder.
Achtung!
Reinigen Sie die Kühlbox niemals unter fließendem Wasser oder
gar im Spülwasser.
Achtung!
Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel
oder harten Gegenstände, da diese die Kühlbox beschädigen
können.
➤Reinigen Sie die Kühlbox innen gelegentlich mit einem feuchten Tuch.
➤Reinigen Sie das Geräteäußere mit einem feuchten Tuch.
8 Gewährleistung
Es gelten unsere allgemeinen Gewährleistungsbedingungen. Sollte das
Produkt defekt sein, schicken Sie es bitte an die WAECO-Niederlassung
in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren
Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen
Sie folgende Unterlagen mitschicken:
zeine Kopie der Rechnung mit Kaufdatum,
zeinen Reklamationsgrund oder eine Fehlerbeschreibung.
9 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
CD-22-AC.book Seite 10 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

CD-22-AC Störungsbeseitigung
11
10 Störungsbeseitigung
Störung Mögliche Ursache Lösungsvorschlag
Ihre Box funktioniert
nicht, und das von
außen sichtbare Lüf-
terrad dreht sich nicht.
An Ihrem Zigaretten-
anzünder im Fahr-
zeug liegt keine
Spannung an.
In den meisten Fahrzeugen muss die
Zündung eingeschaltet sein, damit der
Zigarettenanzünder Spannung führt.
Die Zündung ist einge-
schaltet, und die Box
funktioniert nicht.
Ziehen Sie den Ste-
cker aus der Steck-
dose und nehmen Sie
folgende Prüfungen
vor.
Die Fassung des
Zigarettanzünders ist
verschmutzt. Das
hat einen schlech-
ten elektrischen
Kontakt zur Folge.
Mit einer nichtmetallischen Bürste und
einem Lösungsmittel die Fassung des
Zigarettanzünders reinigen, so dass der
mittlere Kontaktstift sauber ist. Wenn Ihr
Kühlboxstecker in der Zigarettenanzün-
derfassung sehr warm wird, muss ent-
weder die Fassung gereinigt werden,
oder der Stecker ist möglicherweise
nicht richtig zusammengebaut.
Die Sicherung des
Zigarettenanzünder-
Steckers ist durchge-
brannt.
Tauschen Sie die Sicherung (5 A) des
Zigarettenanzünder-Steckers (3,
Seite 3, Pos. A) aus.
Die Fahrzeug-Siche-
rung ist durchge-
brannt.
Tauschen Sie die Fahrzeug-Sicherung
des Zigarettenanzünders (üblicherweise
15 A) aus (Beachten Sie dazu die
Betriebsanweisungen zu Ihrem KFZ).
Ihre Box kühlt nicht
zufriedenstellend, und
das Lüfterrad außen
dreht sich nicht.
Der Lüftermotor ist
defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
Die Box kühlt nicht
zufriedenstellend, und
das Lüfterrad außen
dreht sich.
Der Lüftermotor für
den inneren Lüfter ist
defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
Das Peltierelement
ist defekt.
Das integrierte Netz-
teil ist defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
CD-22-AC.book Seite 11 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

Technische Daten CD-22-AC
12
11 Technische Daten
Dieses Gerät ist FCKW-frei.
Das Gerät ist mit dem GS-Zeichen für geprüfte Sicherheit ausgezeichnet.
Ausführungen, dem technischen Fortschritt dienende Änderungen und Lie-
fermöglichkeiten vorbehalten.
CD-22-AC
Inhalt: 22 Liter
Anschlussspannung: 12 VDC oder 220 VAC - 240 VAC 50 Hz
Leistungsaufnahme: 38 W bei 12 VDC Kühlbetrieb
36 W bei 12 VDC Heizbetrieb
40 W bei 230 VAC Kühlbetrieb
36 W bei 230 VAC Heizbetrieb
Kühlleistung: max. 20 °C unter Umgebungstemperatur
Heizleistung: ca. 65 °C Innentemperatur (Festpunktthermostat)
Gewicht: ca. 5,6 kg
Prüfung/Zertifikat:
CD-22-AC.book Seite 12 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

CD-22-AC Notes on using the instruction manual
13
Please read this manual carefully before starting the device. Keep it in
a safe place for future reference. If the device is resold, this instruction
manual must be handed over to the purchaser along with the device.
Contents
1 Notes on using the instruction manual . . . . . . . . . . . . . . . . . . . . . 13
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3 Proper use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Cleaning and care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
8 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
9 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
10 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1 Notes on using the instruction manual
The following symbols are used in this instruction manual:
Caution!
Safety instruction: failure to observe this instruction can cause
injury or damage the device.
Caution!
Safety instruction relating to a danger from electrical current or
voltage. Failure to observe this instruction can damage the device
and impair its function and cause injury.
Note
Supplementary information for operating the device.
➤Action: this symbol indicates that you need to do something.
The required action is described step-by-step.
✓This symbol indicates the result of an action.
Please observe the following safety instructions.
CD-22-AC.book Seite 13 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

Safety instructions CD-22-AC
14
2 Safety instructions
2.1 General safety
zOnly connect the device as follows:
– With the 220-240 V connection cable (62,page 4) supplied to a 220-
240 V mains power supply
– With the 12 V cable (61,page 4) supplied to a 12 V socket
zDo not pull the plug out of the cigarette lighter or the socket by the cable.
zIf the supply cord is damaged, it must be replaced with same type and
rating AC cord in order avoid a hazard.
zDo not operate the device if it is visibly damaged.
zThis device may only be repaired by specialist personnel. Inadequate
repairs can lead to considerable hazards.
Should your device need to be repaired, please contact WAECO
customer services.
zPull out the plug:
– Before cleaning and care
– After use
zEnsure that the ventilation slots are not covered.
zOn boats: if the device is powered by the mains, ensure that the power
supply has a ground fault interrupter circuit. Lethal hazard!
zDisconnect the cooling device and other power consuming devices from
the battery before connecting the quick charging device.
zCheck that the voltage specification on the type plate corresponds to that
of the energy supply.
zFood may only be stored in its original packaging or in suitable containers.
zThe cooling device is not suitable for transporting caustic materials or
materials containing solvents.
Electronic devices are not toys!
Keep electrical appliances out of reach from children or infirm per-
sons. Do not let them use the appliances without supervision.
CD-22-AC.book Seite 14 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

CD-22-AC Proper use
15
2.2 Operating the device safely
zCaution! Danger of overheating!
Ensure at all times that there is sufficient ventilation so that the heat that
arises during operation does not build up. Make sure that the device is
sufficiently far away from walls and other objects so that the air can
circulate.
zBefore starting the device ensure that the power supply line and the plug
are dry.
zDo not place the device near flames or other heat sources (heating, direct
sunlight, gas ovens etc.).
zDo not fill the inner container with ice or fluid.
zDo not immerse the device in water.
zProtect the device and the cable against heat and moisture.
zDo not touch exposed cables with your bare hands. This especially
applies to when operating the device with the AC mains: Lethal hazard!
zWAECO cannot be held liable for damage resulting from improper usage
or incorrect operation.
3 Proper use
The device has been designed for use with a 12 VDC on-board
power supply socket of a car (cigarette lighter), boat or caravan.
The device can also be connected to a 220–240 V AC mains supply
The refrigerator can be used to cool and keep foodstuffs warm. It is
possible to change between the heating and cooling operation by
means of a switch.
The device is also suitable for camping.
The coolbox is delivered with an aktiv cooling lid and an passiv insulating lid.
If you wish to cool medicines, please check if the cooling capacity
of the device is suitable for the medicine in question.
CD-22-AC.book Seite 15 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

Scope of delivery CD-22-AC
16
4 Scope of delivery
Before starting the device check if all of the parts belonging to the scope of
delivery are present.
5 Technical description
The cooling box is suitable for mobile use. It can cool goods up to max. 20 °
under ambient temperature or keep them cool or warm them up to max. 65 °
or keep them warm.
Its cooling system is a non-wearing and CFC-free Peltier cooling, the heat is
discharged by a fan.
5.1 Description of the device
Your coolbox consists of the following parts (4, Seite 4):
Quantity Description
1 Cooling device
1 Connection cable for 12 V DC connection
1 Connection cable for 220-240 V AC connection
1 Additional insulating lid
No. in 4Description
ALid
B Handle
C Container
D Additional insulating lid
E Control panel
F Connection sockets
(on the back of the lid)
GVents
CD-22-AC.book Seite 16 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

CD-22-AC Operation
17
6 Operation
Before starting your new cooling device for the first time, you
should clean it inside and outside with a damp cloth for hygienic
reasons (please also refer to the “Cleaning and care” chapter on
page 18).
6.1 Energy saving tips
zChoose a well ventialated installation location which is protected against
direct sunlight.
zAllow food to cool down first before placing it in the device.
zDo not open the cooling device more often than necessary.
zDo not leave the lid or door open for longer than necessary.
6.2 Using the cooler
➤Place the coolbox on a firm base.
As is the case with every fridge, your cool box must be very well
ventilated so that the heat which is withdrawn may also be carried
off, otherwise it is not possible for the equipment to function pro-
perly.
➤Connect the 12 V connection cable (61,page 4) into the cigarette lighter
socket or a 12 V socket in the vehicle
( 2 , Seite 3 )
or
➤Connect the 220-240 V connection cable ((62,page 4) to the 220-240 V
AC mains supply.
➤Push the switch (53,page 4) on the control panel to the position „HOT”
or „COLD” in order to switch on the cooling box.
✓The cooling box starts to cool or heat the interior space.
Operating display Operating mode
red
(52,page 4)
Heating
green
(51,page 4)
Cooling
CD-22-AC.book Seite 17 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

Cleaning and care CD-22-AC
18
Take care that there are only objects or goods in the cooling box
which may be cooled or heated to the selected temperature.
➤If you put the cooling box out of operation, turn the switch to the position
“OFF” and disconnect the connecting cable.
7 Cleaning and care
Caution!
Before cleaning the coolbox, pull the cable out of the socket or
the cigarette lighter.
Caution!
Do not clean the coolbox under flowing water or in dish water.
Caution!
Do not use abrasive cleaning agents or hard objects during
cleaning as these can damage the coolbox.
➤Clean the interior of the coolbox with a damp cloth from time to time.
➤Clean the exterior of the device with a damp cloth.
8Guarantee
Our general guarantee conditions apply. If the product is defective,
please return it to the WAECO distributor in your county (addresses on
the back on the instruction manual). The following documents must be
included with the device when it it sent in for repair:
zCopy of the receipt with purchase date
zA reason for the claim or description of the fault
9 Disposal
➤Place the packaging material in the appropriate recycling waste bins
wherever possible.
If you wish to finally dispose of the device, ask your local
recycling centre or specialist dealer for details about how to
do this in accordance with the applicable disposal regulations.
CD-22-AC.book Seite 18 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

CD-22-AC Troubleshooting
19
10 Troubleshooting
Fault Possible cause Suggested remedy
Your coolbox is not
working and the fan
wheel which can be
seen from the outside
is not turning.
There is no voltage
flowing from the
cigarette lighter in
your vehicle.
The ignition must be switched on in
most vehicles for voltage to flow at
the cigarette lighter.
The ignition is on and
the coolbox is not
working.
Pull the plug out of the
cocket and make the
following checks.
The cigarette lighter
socket is dirty.
This results in a poor
electrical contact.
Clean the socket of the cigarette lighter
with a non-metallic brush and a solvent,
to ensure that the middle contact pin
is clean. If the plug of your coolbox
becomes very warm in the cigarette
lighter socket, either the socket must
be cleaned or the plug has not been
assembled correctly.
The fuse of the
cigarette lighter
cable has blown.
Replace the fuse (5 A) in the cigarette
lighter plug (3, Seite 3, A).
The vehicle fuse has
blown.
Replace the vehicle cigarette lighter
fuse (usually 15 A). Please refer to the
operating manual of your vehicle.
Your coolbox does not
cool satisfactorily and
the outer fan wheel is
not turning.
The fan motor is
defective.
This can only be repaired by an
authorised customer services unit.
The coolbox does not
cool satisfactorily and
the outer fan wheel is
turning.
The ventilator motor
for the inner motor is
defective.
This can only be repaired by an
authorised customer services unit.
The Peltier element
is defective.
The integrated mains
adapter is defective.
This can only be repaired by an
authorised customer services unit.
CD-22-AC.book Seite 19 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]

Technical data CD-22-AC
20
11 Technical data
This device is CFC-free.
This device carries the GS symbol to indicate tested and proven safety.
Versions, technical modifications and delivery options reserved.
CD-22-AC
Capacity: 22 litres
Connection voltage: 12 VDC or 220 VAC - 240 VAC 50 Hz
Power consumption: 38 W at 12 VDC cooling operation
36 W at 12 VDC heating operation
40 W at 230 VAC cooling operation
36 W at 230 VAC heating operation
Cooling capacity: max. 20 °C under ambient temperature
Thermal energy: approx. 65 °C inside temperature
(fixed point thermostat)
Weight: approx. 5.6 kg
Testing/certification:
CD-22-AC.book Seite 20 Dienstag, 25. März 2008 4:32 16
www.busse-yachtshop.de | [email protected]
