Waeco Bordbar CDF-11 User manual

Bordbar CDF-11
DE 4 Kompressor Bordbar
Bedienungsanleitung
EN 18 Compressor bordbar
Instruction Manual
FR 31 Bordbar à compresseur
Notice d’emploi
ES 44 Bordbar con compresor
Instrucciones de uso
IT 57 Bordbar a compressore
Istruzioni per l’uso
NL 72 Compressor Bordbar
Gebruiksaanwijzingen
DA 85 Kompressor Bordbar
Betjeningsanvisning
SV 97 Kompressorkylbox
Bruksanvisning
NO 110 Kompressor Bordbar
Bruksanvisning
FI 123 Kompressori-Bordbar
Käyttöohjeet
_CDF-11.book Seite 1 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11
2
EMERGENCY OVERRIDE
NORMAL USE
1
11
10 9
23 4567
8
12
1
POWER
FRIDGE FREEZER
ERROR
SET
12 34 5 6 7
2
_CDF-11.book Seite 2 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11
3
1 2 3
4
5
6
3
_CDF-11.book Seite 3 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Sicherheitshinweise BordBar CDF-11
4
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiterveräuße-
rung des Gerätes an den Käufer weiter.
Inhaltsverzeichnis
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
8 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
9 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Beachten Sie bitte die nachfolgenden Sicherheitshinweise.
1 Sicherheitshinweise
1.1 Allgemeine Sicherheit
azWenn das Gerät sichtbare Beschädigungen aufweist, dürfen
Sie es nicht in Betrieb nehmen.
zAchten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt
werden.
zReparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren entstehen.
zBenutzen Sie keine elektrischen Geräte innerhalb der Kühlbox,
außer wenn diese Geräte vom Hersteller dafür empfohlen wer-
den.
zPersonen, die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt-
nis nicht in der Lage sind, die Kühlbox sicher zu benutzen, soll-
ten dieses Gerät nicht ohne Aufsicht oder Anweisung durch
eine verantwortliche Person nutzen.
_CDF-11.book Seite 4 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11 Sicherheitshinweise
5
zElektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reich-
weite von Kindern.
zKinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
zLebensmittel dürfen nur in Originalverpackungen oder geeigne-
ten Behältern eingelagert werden.
zDas Kühlgerät ist nicht geeignet für den Transport ätzender
oder lösungsmittelhaltiger Stoffe!
zÖffnen Sie auf keinen Fall den Kühlkreislauf!
ezSchließen Sie das Gerät nur mit dem im Lieferumfang enthalte-
nen 12/24-V-Anschlusskabel an eine 12/24-V-Steckdose an.
zZiehen Sie den Stecker nie am Anschlusskabel aus dem Ziga-
rettenanzünder oder der Steckdose.
zWenn das Anschlusskabel beschädigt ist, müssen Sie es erset-
zen, um Gefährdungen zu vermeiden.
zZiehen Sie den Anschlussstecker heraus:
– vor jeder Reinigung und Pflege
– nach jedem Gebrauch
zBei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass
Ihre Stromversorgung über einen FI-Schalter abgesichert ist!
Lebensgefahr!
zKlemmen Sie Ihr Kühlgerät und andere Verbraucher von der
Batterie ab, bevor Sie ein Schnellladegerät anschließen!
zVergleichen Sie die Spannungsangabe auf dem Typenschild
mit der vorhandenen Energieversorgung.
1.2 Sicherheit beim Betrieb des Gerätes
azAchten Sie vor der Inbetriebnahme darauf, dass Zuleitung und
Stecker trocken sind.
zStellen Sie das Gerät nicht in der Nähe von offenen Flammen
oder anderen Wärmequellen (Heizung, starke Sonneneinstrah-
lung, Gasöfen usw.) ab.
zAchtung Überhitzungsgefahr!
Achten Sie stets darauf, dass beim Betrieb entstehende Wärme
ausreichend abgeführt werden kann. Sorgen Sie dafür, dass
das Gerät in ausreichendem Abstand zu Wänden oder Gegen-
ständen steht, sodass die Luft zirkulieren kann.
_CDF-11.book Seite 5 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Bestimmungsgemäßer Gebrauch BordBar CDF-11
6
zFüllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
zTauchen Sie das Gerät nie in Wasser.
zSchützen Sie das Gerät und die Kabel vor Hitze und Nässe.
zEin paar Wassertropfen können sich im Inneren des Kühlgerä-
tes absetzen, wenn es längere Zeit gekühlt hat. Dies ist normal,
weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert,
wenn die Temperatur im Kühlgerät abkühlt. Das Kühlgerät ist
nicht defekt. Wischen Sie es ggf. mit einem trockenen Tuch aus.
zFassen Sie nie mit bloßen Händen an blanke Leitungen. Dies
gilt vor allem beim Betrieb am Wechselstromnetz: Lebensge-
fahr!
zDer Hersteller haftet nicht für Schäden, die durch nicht bestim-
mungsgemäßen Gebrauch oder falsche Bedienung verur-
sacht werden.
2 Bestimmungsgemäßer Gebrauch
Das Kühlgerät CDF-11 (Art.-Nr. 9105100007) eignet sich zum Kühlen und
Tiefkühlen von Lebensmitteln.
Das Gerät ist für den Betrieb an einer 12/24-Vg-Bordnetzsteckdose eines
Autos (Zigarettenanzünder) oder Wohnmobils ausgelegt.
Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem
Regen ausgesetzt werden.
IHinweis
Wir empfehlen zum Betrieb des Gerätes am 220-240-V-Wechsel-
stromnetz die Verwendung eines WAECO Netzgleichrichters (Zu-
behör).
aAchtung!
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die
Kühlleistung des Gerätes den Anforderungen der jeweiligen Arz-
neimittel entspricht.
3 Lieferumfang
zKühlgerät
zAnschlusskabel für 12/24-Vg-Anschluss
zSchultergurt
_CDF-11.book Seite 6 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11 Technische Beschreibung
7
4 Technische Beschreibung
Die Kühlbox kann Waren abkühlen und kühl halten sowie tiefkühlen. Die
Kühlung erfolgt durch einen wartungsfreien, FCKW-freien Kühlkreislauf mit
Kompressor.
Die Kühlbox ist für den mobilen Einsatz geeignet.
Bei der Verwendung in Fahrzeugen kann die Kühlbox mit dem Sicherheits-
gurt gesichert werden.
Ein im Gerät integrierter zuschaltbarer Batteriewächter schützt Ihre Fahr-
zeugbatterie vor zu tiefer Entladung (siehe Kapitel „Batteriewächter verwen-
den“ auf Seite 12).
Falls ein Fehler in der internen Elektronik auftritt, kann über einen Notfall-
Schalter die Kühlung aufrecht erhalten werden.
_CDF-11.book Seite 7 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Technische Beschreibung BordBar CDF-11
8
4.1 Gerätebeschreibung

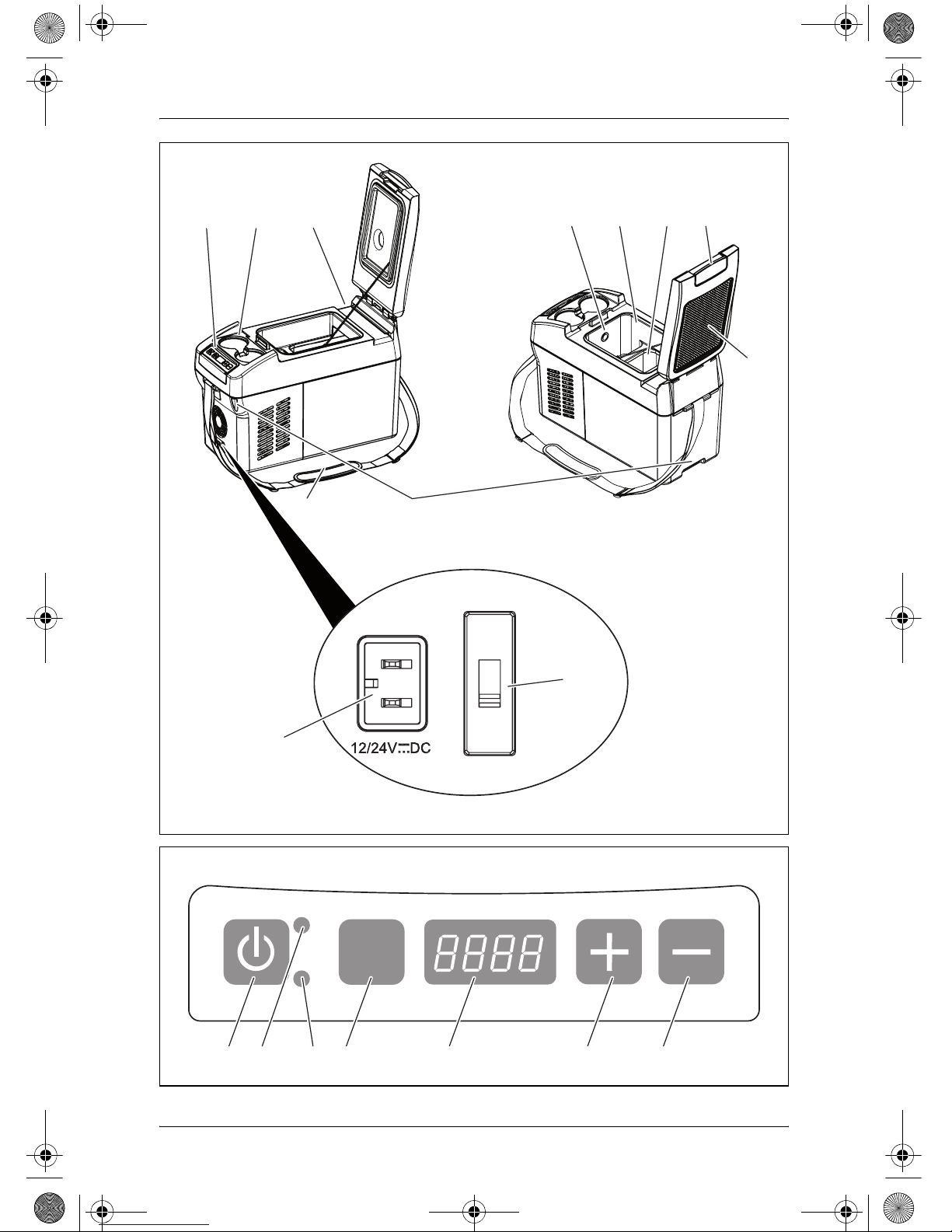

Position in Abb. 1, Seite 2
Pos. Bezeichnung
1 Bedienfeld
2 Getränkehalter
3 Führung für Sicherheitsgurt
4 LED-Innenbeleuchtung
5 Kühlfach
6Gefrierfach
7 Verriegelung
8 Rutschfeste Auflage
9 Tragegriffe
10 Schultergurt
11 Anschlussbuchse
12 Notfall-Schalter
_CDF-11.book Seite 8 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11 Technische Beschreibung
9
4.2 Bedien- und Anzeigeelemente
Bedienfeld (Abb. 2, Seite 2)
Pos. Bezeichnung Erklärung
1 Ein-/Austaster Schaltet die Kühlbox ein oder aus, wenn die Taste ein
bis zwei Sekunden gedrückt wird
2 POWER Betriebsanzeige
LED leuchtet grün Kompressor ist an; einge-
stellte Temperatur ist noch
nicht erreicht
LED leuchtet orange Eingestellte Temperatur
ist erreicht
LED blinkt orange Spannung zu niedrig
3 ERROR LED blinkt rot: eingeschaltetes Gerät ist
nicht betriebsbereit
4 SET Wählt den Eingabemodus
– Temperatur einstellen
– Temperatureinheit (°Celsius oder °Fahrenheit) ein-
stellen
– Batteriewächter einstellen
5 Display Zeigt die Temperatur im Kühlfach an
Die ersten drei Stellen des vierstelligen Displays zei-
gen die Temperatur, die vierte Stelle die Temperatur-
einheit (°C oder °F) an.
Im Fehlerfall zeigt das Display die Fehlermeldung
„Err1“ oder „Err2“ an.
6 + Einmal Antippen erhöht den gewählten Eingabewert
7 – Einmal Antippen verringert den gewählten Eingabe-
wert
_CDF-11.book Seite 9 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Bedienung BordBar CDF-11
10
5 Bedienung
Das Gerät ist mit einer LED-Innenbeleuchtung ausgestattet, die eingeschal-
tet bleibt, wenn Spannung anliegt. Der Energieverbrauch dieser LED-Innen-
beleuchtung ist äußerst gering und vernachlässigbar im Vergleich zum
Gesamtenergieverbrauch des Gerätes.
5.1 Vor dem ersten Gebrauch
IHinweis
Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es
aus hygienischen Gründen innen und außen mit einem feuchten
Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf
Seite 15).
5.2 Tipps zum Energiesparen
zWählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten
Einsatzort.
zLassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl
halten.
zÖffnen Sie das Kühlgerät nicht häufiger als nötig.
zLassen Sie den Deckel nicht länger offen stehen als nötig.
zTauen Sie die Kühlbox ab, sobald sich eine Eisschicht gebildet hat.
zVermeiden Sie eine unnötig tiefe Innentemperatur.
5.3 Kühlbox verriegeln
➤Schließen Sie den Deckel.
➤Drücken Sie die Verriegelung (Abb. 17, Seite 2) nach unten, bis sie hör-
bar einrastet.
5.4 An Zigarettenanzünder anschließen
IHinweis
Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahrzeugs
anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten
müssen, damit das Gerät mit Strom versorgt wird.
_CDF-11.book Seite 10 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11 Bedienung
11
5.5 Kühlbox im Fahrzeug sichern
➤Öffnen Sie den Deckel der Kühlbox.
➤Legen Sie den Sicherheitsgurt in die Führung (Abb. 13, Seite 2) der
Kühlbox ein.
➤Schließen Sie den Deckel.
➤Rasten Sie den Sicherheitsgurt ein und straffen Sie ihn.
5.6 Kühlbox einschalten
eAchtung – Überhitzungsgefahr!
Achten Sie stets darauf, dass beim Betrieb entstehende Wärme
ausreichend abgeführt werden kann. Achten Sie darauf, dass die
Lüftungsschlitze nicht abgedeckt werden. Sorgen Sie dafür, dass
das Gerät in ausreichendem Abstand zu Wänden oder Gegenstän-
densteht, sodass die Luft zirkulieren kann.
eWarnung – Gefahr von Geräteschäden!
Klemmen Sie die Kühlbox und andere Verbraucher von der Batte-
rie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen.
Überspannungen können die Elektronik der Geräte beschädigen.
Die Kühlbox kann mit 12 V oder 24 V Gleichspannung betrieben werden.
Zur Sicherheit ist die Kühlbox mit einem elektronischen Verpolungsschutz
ausgestattet, der die Kühlbox gegen Verpolung beim Batterieanschluss und
gegen Kurzschluss schützt.
➤Stellen Sie die Kühlbox auf eine feste Unterlage.
Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt sind und die
erwärmte Luft gut abziehen kann.
➤Schließen Sie das 12/24-V-Anschlusskabel an den Zigarettenanzünder
oder eine 12/24-V-Steckdose im Fahrzeug an.
aAchtung!
Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der
Kühlbox befinden, die auf die gewählte Temperatur gekühlt werden
dürfen.
IHinweis
Im Normalbetrieb muss sich der Notfall-Schalter (Abb. 112,
Seite 2) in der Stellung „Normal“ befinden.
_CDF-11.book Seite 11 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Bedienung BordBar CDF-11
12
➤Drücken Sie den Ein-Austaster (Abb. 21, Seite 2) für drei Sekunden.
✓Die LED „POWER“ (Abb. 22, Seite 2) leuchtet grün.
Wenn die Kühlbox die gespeicherte Temperatur erreicht hat, leuchtet die
LED orange.
✓Das Display (Abb. 25, Seite 2) schaltet sich ein und zeigt die aktuelle
Kühltemperatur an.
✓Die Kühlbox startet mit dem Kühlen des Innenraums.
5.7 Temperatur einstellen
➤Drücken Sie den Taster „SET“ (Abb. 24, Seite 2) einmal.
➤Stellen Sie mit den Tastern „+“ (Abb. 26, Seite 2) bzw. „–“ (Abb. 27,
Seite 2) die Kühltemperatur ein.
✓Das Display zeigt für einige Sekunden die eingestellte gewünschte Kühl-
temperatur an. Das Display blinkt einige Male, bevor es zur Darstellung
der aktuellen Temperatur zurückkehrt.
5.8 Temperatureinheit wählen
Sie können zur Temperaturanzeige zwischen den Werten für °Celsius und
°Fahrenheit wählen. Gehen Sie hierzu wie folgt vor:
➤Schalten Sie die Kühlbox ein.
➤Drücken Sie den Taster „SET“ (Abb. 24, Seite 2) zweimal.
➤Stellen Sie mit den Tastern „+“ (Abb. 26, Seite 2) bzw. „–“ (Abb. 27,
Seite 2), die Temperatureinheit °Celsius oder °Fahrenheit ein.
✓Das Display zeigt für einige Sekunden die eingestellte Temperatureinheit
an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen
Temperatur zurückkehrt.
5.9 Batteriewächter verwenden
Das Gerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der Ihre
Fahrzeugbatterie beim Anschluss an das 12/24-V-Bordnetz vor zu tiefer Ent-
ladung schützt.
Wird die Kühlbox bei ausgeschalteter Zündung im Fahrzeug betrieben,
schaltet sich die Box selbstständig ab, sobald die Versorgungsspannung un-
ter einen einstellbaren Wert abfällt. Die Kühlbox schaltet sich wieder ein, so-
bald durch Aufladung der Batterie die Wiedereinschaltspannung erreicht
wird.
_CDF-11.book Seite 12 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11 Bedienung
13
IHinweis
Wenn das Gerät wegen zu niedriger Spannung vom Batteriewäch-
ter abgeschaltet wird, schaltet sich das Display (Abb. 25, Seite 2)
ab und LED „Power“ (Abb. 22, Seite 2) blinkt orange.
aAchtung – Beschädigungsgefahr!
Die Batterie besitzt beim Abschalten durch den Batteriewächter
nicht mehr ihre volle Ladekapazität, vermeiden Sie mehrmaliges
Starten oder den Betrieb von Stromverbrauchern ohne längere
Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufge-
laden wird.
Im Modus „HIGH“ spricht der Batteriewächter schneller an als in den Stufen
„LOW“ und „MED“ (siehe folgende Tabelle).
Um den Modus für den Batteriewächter zu ändern, gehen Sie wie folgt vor:
➤Schalten Sie die Kühlbox ein.
➤Drücken Sie den Taster „SET“ (Abb. 24, Seite 2) dreimal.
➤Stellen Sie mit den Tastern „+“ (Abb. 26, Seite 2) bzw. „–“ (Abb. 27,
Seite 2), den Modus für den Batteriewächter ein.
✓Das Display zeigt für einige Sekunden den eingestellten Modus an. Das
Display blinkt einige Male, bevor es zur Darstellung der aktuellen Tempe-
ratur zurückkehrt.
IHinweis
Wenn die Kühlbox von der Starterbatterie versorgt wird, wählen Sie
den Batteriewächter-Modus „HIGH“. Wenn die Kühlbox an eine
Versorgungsbatterie angeschlossen ist, reicht der Batteriewächter-
Modus „LOW“ aus.
Wenn Sie die Kühlbox am Wechselstromnetz betreiben wollen,
stellen Sie den Batteriewächter auf „LOW“.
Batteriewächter-Modus LOW MED HIGH
Ausschaltspannung bei 12 V 10,1 V 11,4 V 11,8 V
Wiedereinschaltspannung bei 12 V 11,1 V 12,2 V 12,6 V
Ausschaltspannung bei 24 V 21,5 V 24,1 V 24,6 V
Wiedereinschaltspannung bei 24 V 23,0 V 25,3 V 26,2 V
_CDF-11.book Seite 13 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Bedienung BordBar CDF-11
14
5.10 Notfall-Schalter verwenden
Das Gerät ist mit einem Notfall-Schalter ausgestattet. Dadurch können Sie
die Kühlung aufrecht erhalten, wenn eine Störung der internen Elektronik
auftritt.
IHinweis
Im Normalbetrieb muss sich der Notfall-Schalter (Abb. 112,
Seite 2) in der Stellung „Normal“ befinden.
➤Falls die internen Elektronik ausfällt: Stellen Sie den Notfall-Schalter in
die Stellung „Emergency“.
5.11 Kühlbox ausschalten
➤Räumen Sie die Kühlbox leer.
➤Schalten Sie die Kühlbox aus: Drücken Sie den Ein-/Austaster
(Abb. 21, Seite 2) für drei Sekunden.
➤Ziehen Sie den Anschlussstecker heraus.
Wenn Sie die Kühlbox für längere Zeit nicht benutzen wollen:
➤Lassen Sie den Deckel leicht geöffnet. So verhindern Sie, dass sich Ge-
rüche bilden.
5.12 Kühlbox abtauen
Luftfeuchtigkeit kann sich am Verdampfer oder im Innenraum der Kühlbox
als Reif niederschlagen, der die Kühlleistung verringert.
Tauen Sie das Gerät rechtzeitig ab.
aAchtung – Gefahr von Geräteschäden!
Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen
von Eisschichten oder zum Lösen festgefrorener Gegenstände.
Gehen Sie wie folgt vor, um die Kühlbox abzutauen:
➤Nehmen Sie das Kühlgut heraus.
➤Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt.
➤Schalten Sie das Gerät ab.
➤Lassen Sie den Deckel offen.
➤Wischen Sie das Tauwasser auf.
_CDF-11.book Seite 14 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11 Reinigung und Pflege
15
5.13 Steckersicherung (12/24 V) austauschen
➤Ziehen Sie die Ausgleichshülse (Abb. 34, Seite 3) vom Stecker ab.
➤Drehen Sie die Schraube (Abb. 35, Seite 3) aus der oberen Gehäuse-
hälfte (Abb. 36, Seite 3) heraus.
➤Heben Sie vorsichtig die obere Gehäusehälfte von der unteren
(Abb. 31, Seite 3) ab.
➤Nehmen Sie den Kontaktstift (Abb. 33, Seite 3) heraus.
➤Tauschen Sie die defekte Sicherung (Abb. 32, Seite 3) gegen eine
neue Sicherung mit demselben Wert (T8A 32V) aus.
➤Setzen Sie den Stecker in umgekehrter Reihenfolge wieder zusammen.
6 Reinigung und Pflege
eAchtung!
Ziehen Sie vor jeder Reinigung und Pflege den Anschlussstecker
heraus.
aAchtung!
Reinigen Sie das Gerät niemals unter fließendem Wasser oder gar
im Spülwasser. Verwenden Sie zur Reinigung keine scharfen Rei-
nigungsmittel oder harten Gegenstände, da diese das Gerät be-
schädigen können. Verwenden Sie nie Bürsten, Kratzer oder harte
und spitze Werkzeuge zum Entfernen von Eisschichten oder zum
Lösen festgefrorener Gegenstände.
➤Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten
Tuch.
_CDF-11.book Seite 15 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Störungsbeseitigung BordBar CDF-11
16
7 Störungsbeseitigung
8Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
MWenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
Störung Mögliche Ursache Lösungsvorschlag
Das Gerät funktioniert nicht,
LED „POWER“ leuchtet
nicht.
An der 12/24-Volt-
Steckdose (Zigaret-
tenanzünder) im Fahr-
zeug liegt keine
Spannung an.
In den meisten Fahrzeugen muss der
Zündschalter eingeschaltet sein, damit
der Zigarettenanzünder Spannung hat.
Das Gerät kühlt nicht (Ste-
cker ist eingesteckt, LED
„POWER“ leuchtet).
Kompressor defekt. Die Reparatur kann nur von einem
zugelassenen Kundendienstbetrieb
durchgeführt werden.
Das Gerät kühlt nicht (Ste-
cker ist eingesteckt, LED
„POWER“ blinkt, das Dis-
play ist leer).
Die Spannung an der
12/24-Volt-Steckdose
ist zu niedrig.
Prüfen Sie die Batterie und laden Sie
diese, falls nötig.
Prüfen Sie die Kabel und die Verbin-
dungen.
Beim Betrieb an der
12/24-V-Steckdose (Ziga-
rettenanzünder):
Die Zündung ist eingeschal-
tet, das Gerät funktioniert
nicht und die LED
„POWER“ leuchtet nicht.
Ziehen Sie den Stecker aus
der Steckdose und nehmen
Sie folgende Prüfungen vor.
Die Fassung des
Zigarettenanzünders
ist verschmutzt. Das
hat einen schlechten
elektrischen Kontakt
zur Folge.
Wenn der Stecker in der Zigarettenan-
zündersfassung sehr warm wird, muss
entweder die Fassung gereinigt wer-
den, oder der Stecker ist möglicher-
weise nicht richtig zusammengebaut.
Die Sicherung des
12/24-V-Steckers ist
durchgebrannt.
Tauschen Sie die Sicherung des
12/24-V-Steckers (Abb. 32, Seite 3)
aus.
Die Fahrzeug-Siche-
rung ist durchge-
brannt.
Tauschen Sie die Fahrzeug-Sicherung
der 12/24-V-Steckdose (üblicherweise
15 A) aus (Beachten Sie dazu die
Betriebsanweisungen zu Ihrem KFZ).
Die LED „ERROR“ blinkt,
und das Display zeigt
„ERR1“ oder „ERR2“.
Gerät defekt. Die Reparatur kann nur von einem
zugelassenen Kundendienstbetrieb
durchgeführt werden.
_CDF-11.book Seite 16 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11 Technische Daten
17
9 Technische Daten
IHinweis
Ab Umgebungstemperaturen von über 32 °C (90 °F) kann die mi-
nimale Temperatur nicht mehr erreicht werden.
Der Kühlkreislauf enthält R134a.
Ausführungen, dem technischen Fortschritt dienende Änderungen und Lie-
fermöglichkeiten vorbehalten.
BordBar CDF-11
Art.-Nr.: 9105100007
Bruttoinhalt: 10,5 Liter
Anschlussspannung: 12/24 Vg
Leistungsaufnahme: max. 30 W
Klimaklasse: N
Kühlleistung: +10 °C bis –18 °C
Abmessungen: 540 x 235 x 358 mm
Gewicht 9 kg
Betriebstemperaturbereich: 18 °C bis 43 °C
Prüfung/Zertifikat:
_CDF-11.book Seite 17 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Safety instructions BordBar CDF-11
18
Please read this operating manual carefully before starting the device.
Keep it in a safe place for future reference. If the device is resold, this
operating manual must be handed over to the purchaser along with it.
Contents
1 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
5 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
6 Cleaning and maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
7 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
8 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
9 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Please observe the following safety instructions.
1 Safety instructions
1.1 General safety
azDo not operate the device if it is visibly damaged.
zEnsure that the ventilation slots are not covered.
zThis device may only be repaired by qualified personnel. Inade-
quate repairs can lead to considerable hazards.
zDo not use electrical devices inside the cooler unless they are
recommended by the manufacturer for the purpose.
zPersons (including children) whose physical, sensory or mental
capabilities or lack of experience and knowledge prevents them
from using the appliance safely should not use this appliance
without initial supervision or instruction by a responsible person.
zElectronic devices are not toys.
Always keep and use the device out of the reach of children.
zChildren must be supervised to ensure that they do not play with
the device.
zFood may only be stored in its original packaging or in suitable
containers.
_CDF-11.book Seite 18 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

BordBar CDF-11 Safety instructions
19
zThe cooling device is not suitable for transporting caustic mate-
rials or materials containing solvents.
zDo not open the refrigerant circuit under any circumstances!
ezConnect the device with the 12/24 V lead supplied to a 12/24 V
socket.
zDo not pull the plug out of the cigarette lighter or the socket by
the cable.
zIf the connection cable is damaged, it must be replaced with the
cable of the same type and specifications.
zPull out the connection cable:
– Before cleaning and maintenance
– After use
zOn boats: if the device is powered by the mains, ensure that the
power supply has a ground fault interrupter circuit. Danger of
fatal injuries!
zDisconnect the cooling device and other power consuming de-
vices from the battery before connecting the quick charging de-
vice.
zCheck that the voltage specification on the type plate corre-
sponds to that of the energy supply.
1.2 Operating the device safely
azBefore starting the device, ensure that the power supply cable
and the plug are dry.
zDo not place the device near naked flames or other heat sourc-
es (heaters, direct sunlight, gas ovens etc.)
zCaution! Danger of overheating!
Ensure at all times that there is sufficient ventilation so that the
heat that arises during operation does not build up. Make sure
that the device is sufficiently far away from walls and other ob-
jects so that the air can circulate.
zDo not fill the inner container with ice or fluid.
zNever immerse the device in water.
zProtect the device and the cable against heat and moisture.
_CDF-11.book Seite 19 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]

Intended use BordBar CDF-11
20
zA few water drops may form inside the cooler if it has been cool-
ing for a lengthy period. This is normal because the moisture in
the air condenses to water when the temperature in the cooler
falls. The cooler is not defective. Wipe it out with a dry cloth if
necessary.
zDo not touch exposed cables with your bare hands. This espe-
cially applies when operating the device with an AC mains pow-
er supply. Danger of fatal injuries!
zThe manufacturer cannot be held liable for damage resulting
from improper usage or incorrect operation.
2 Intended use
The cooler CDF-11 (item no. 9105100007) is suitable for cooling and freez-
ing foodstuffs.
The device has been designed for use with a 12/24 Vgon-board power sup-
ply socket of a car (cigarette lighter) or caravan.
The appliance may also be used for camping use. The appliance shall not be
exposed to rain.
INote
To operate the device using a 220-240 V~ mains supply, we rec-
ommend using a WAECO rectifier (accessory).
aCaution!
If you wish to cool medicines, please check if the cooling capacity
of the device is suitable for the medicine in question.
3 Scope of delivery
zCooling device
zConnection cable for 12/24 Vgconnection
zCarry strap
_CDF-11.book Seite 20 Dienstag, 18. August 2009 7:22 19
www.busse-yachtshop.de | [email protected]
