DE
CR50, CR65, CR80, CR110, CR140
13
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des
Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 14
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Kühlschrank aufstellen und anschließen . . . . . . . . . . . . . . . . . . . . . 19
8 Kühlschrank benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
9 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
11 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
12 Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
_cr-kuehlschraenke.book Seite 13 Montag, 27. Februar 2012 12:46 12

DE
Hinweise zur Benutzung der Anleitung CR50, CR65, CR80, CR110, CR140
14
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
dWarnung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder
Materialschäden führen.
aAchtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden
führen und die Funktion des Gerätes beeinträchtigen.
eAchtung!
Sicherheitshinweis, der auf Gefahren durch elektrischen Strom
oder elektrische Spannung hinweist: Nichtbeachtung kann zu
Personen- oder Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
IHinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.

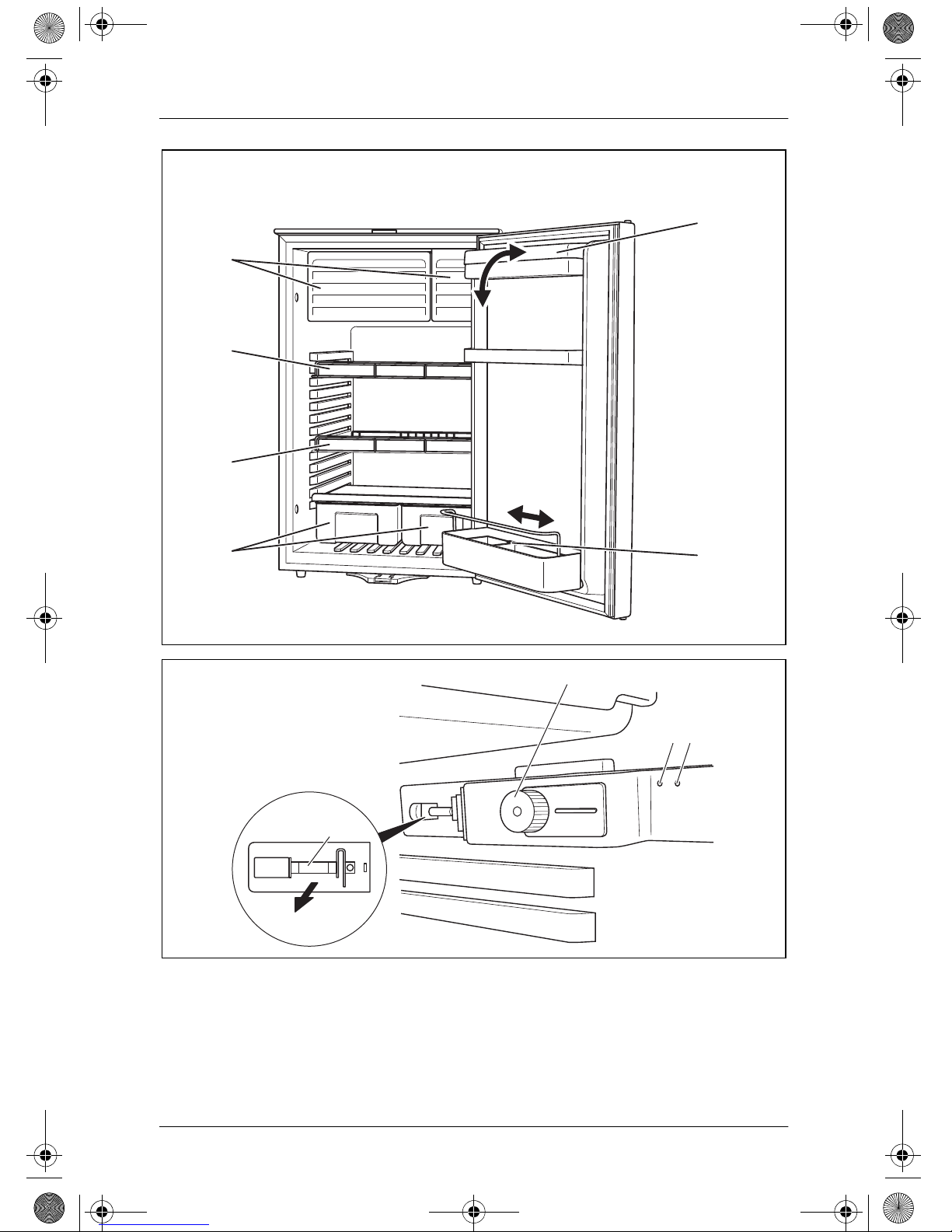

Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheitshinweise
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
Veränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
Verwendung für andere als die in der Anleitung beschriebenen Zwecke
_cr-kuehlschraenke.book Seite 14 Montag, 27. Februar 2012 12:46 12

DE
CR50, CR65, CR80, CR110, CR140 Sicherheitshinweise
15
2.1 Allgemeine Sicherheit
aLassen Sie Installationen in Feuchträumen nur vom Fachmann
verlegen.
Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen
Sie es nicht in Betrieb nehmen.
Reparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren entstehen.
Wenden Sie sich im Reparaturfall an den WAECO Kunden-
dienst.
Achtung: Öffnen oder beschädigen Sie auf keinen Fall den
Kühlkreislauf.
Stellen Sie das Gerät an einem trockenen und gegen Spritz-
wasser geschützten Platz auf.
Stellen Sie das Gerät nicht in der Nähe von offenen Flammen
oder anderen Wärmequellen (Heizung, starke Sonnen-
einstrahlung, Gasöfen usw.) ab.
Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt
werden.
Das Gerät ist nicht geeignet für den Lagerung ätzender oder
lösungsmittelhaltiger Stoffe!
eKontrollieren Sie vor Inbetriebnahme des Gerätes, ob die
Betriebsspannung und die Batteriespannung übereinstimmen
(siehe Typenschild).
Lebensgefahr!
Beim Einsatz auf Booten: Sorgen Sie bei Netzbetrieb unbe-
dingt dafür, dass Ihre Stromversorgung über einen FI-Schalter
abgesichert ist!
Wenn die Anschlussleitung dieses Gerätes beschädigt wird,
muss sie durch eine besondere Anschlussleitung ersetzt wer-
den, die vom Hersteller oder seinem Kundendienst erhältlich ist.
_cr-kuehlschraenke.book Seite 15 Montag, 27. Februar 2012 12:46 12

DE
Lieferumfang CR50, CR65, CR80, CR110, CR140
16
2.2 Sicherheit beim Betrieb des Gerätes
aElektrogeräte sind kein Kinderspielzeug!
Kinder können Gefahren, die von elektrischen Geräten aus-
gehen, nicht richtig einschätzen. Lassen Sie Kinder nicht ohne
Aufsicht elektrische Geräte benutzen.
Tauen Sie das Gerät rechtzeitig ab, um Energie zu sparen.
Wenn Sie das Gerät an eine Batterie anschließen, stellen Sie
sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung
kommen.
Schützen Sie das Gerät vor Regen und Feuchtigkeit.
eLebensgefahr!
Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies
gilt vor allem beim Betrieb am Wechselstromnetz.
Klemmen Sie das Gerät und andere Verbraucher von der
Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät
aufladen.
Überspannungen können die Elektronik der Geräte
beschädigen.
IHinweis:
Trennen Sie das Gerät von der Spannungsversorgung, wenn
Sie es lange nicht brauchen.
3 Lieferumfang
Menge Bezeichnung
1 Kühlschrank
1 Kabelsatz (nur AC-Ausführung)
1 Bedienungsanleitung
_cr-kuehlschraenke.book Seite 16 Montag, 27. Februar 2012 12:46 12

DE
CR50, CR65, CR80, CR110, CR140 Zubehör
17
4 Zubehör
5 Bestimmungsgemäßer Gebrauch
Der Kühlschrank eignet sich zum Kühlen und Tiefkühlen von
Lebensmitteln. Das Gerät kann an mehrere Energiequellen (12 V
und 24 V und/oder 110–240 V) angeschlossen werden.
aAchtung!
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die
Kühlleistung des Gerätes den Anforderungen der jeweiligen Arz-
neimittel entspricht.

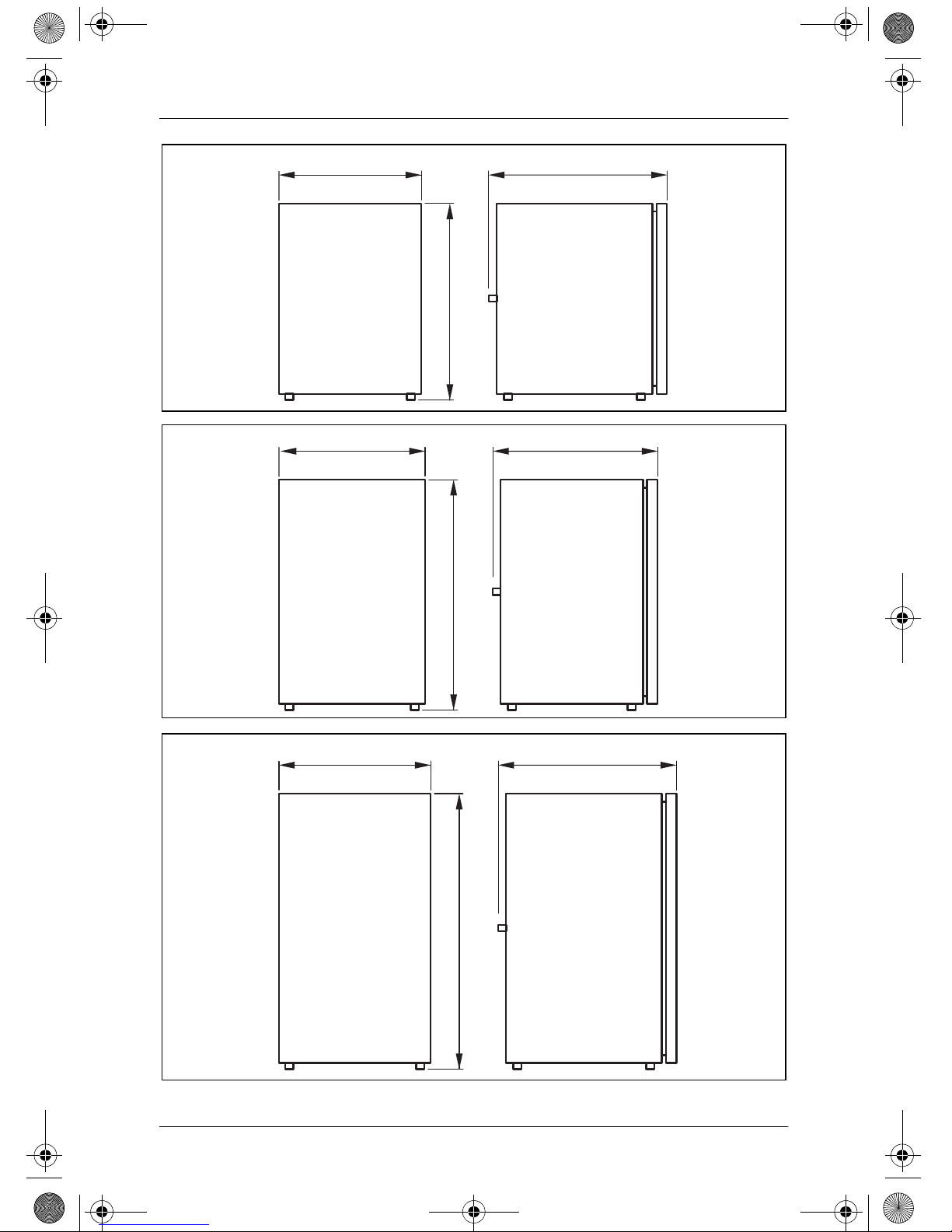

6 Technische Beschreibung
Die WAECO Kühlgeräte der CR-Serie können Waren abkühlen und kühl
halten. Im Gefrierfach können Waren tiefgekühlt werden.
Alle im Kühlschrank verwendeten Materialien sind unbedenklich für Lebens-
mittel. Der Kühlkreislauf ist wartungsfrei.
Die Kühlschränke sind geeignet für den Einsatz an einer Gleichspannung
von 12 V oder 24 V (z. B. in Wohnmobilen, in Wohnwagen oder auf Booten).
IHinweis
Das Modell CR140 und alle US-Versionen sind ausschließlich als
DC/AC-Ausführung erhältlich. Diese Kühlschranke können sowohl
an einer 12- bzw 24-V-Gleichstromquelle, als auch an einer
110–240-V-Wechselstromquelle betrieben werden. Die
Anschlussspannung Ihres Gerätes finden Sie auf dem Typenschild
an der Geräterückseite.
Mit einem Gleichrichter (Zubehör) können die 12 bzw. 24-V-Kühlschränke
an einem Wechselstromnetz betrieben werden:
Gleichrichter MPS-35: für den Einsatz an einem 110 – 240-V-Netz
Art.-Nr. Bezeichnung Erklärung
MPS-35 Gleichrichter
für 110 – 240 V
Transformiert die Eingangspannung zum Anschluss
eines reinen 12 bzw. 24-V-Kühlschrankes an das
110 bis 240-V-Wechselstromnetz.
_cr-kuehlschraenke.book Seite 17 Montag, 27. Februar 2012 12:46 12

DE
Technische Beschreibung CR50, CR65, CR80, CR110, CR140
18
Beim Einsatz auf Booten kann der Kühlschrank einer Dauer-Krängung von
30° ausgesetzt werden.
Über einen Thermostat kann die gewünschte Temperatur stufenlos einge-
stellt werden.
6.1 Bedienelemente im Innenraum
Die unterschiedlichen Kühlschranktypen sind in folgenden Abbildungen dar-
gestellt:
CR50: Abb. 1, Seite 3
CR65: Abb. 2, Seite 3
CR80: Abb. 3, Seite 4
CR110: Abb. 4, Seite 4
CR140: Abb. 5, Seite 5
6.2 Bedienelemente
Nr in
Abbildung Erklärung
1 Gefrierfach
2Gitter (klappbar, so dass Flaschen in den Kühlraum gestellt
werden können)
3Obstfach
4Ablagefläche
5 Flaschenarretierung
(zum Festsetzen von Flaschen im Türfach)
6Deckelfach (klappbar)
Nr in
Abb. 6, Seite 5 Erklärung
1 Temperaturregler
2Grüne LED: Betrieb
3 Rote LED: Fehler
4Innenbeleuchtung
_cr-kuehlschraenke.book Seite 18 Montag, 27. Februar 2012 12:46 12

DE
CR50, CR65, CR80, CR110, CR140 Kühlschrank aufstellen und anschließen
19
7 Kühlschrank aufstellen und
anschließen
aSicherheitshinweise zur Installation auf Booten
Bitte beachten Sie speziell bei der Installation auf Booten folgende
Hinweise:
– Das Gerät ist für eine Krängung von bis zu 30° ausgelegt. Be-
achten Sie beim Aufstellen des Kühlschrankes, dass das Gerät
für diese Gegebenheiten gesichert sein muss. Wenden Sie sich
bei Fragen zur Installation an einen ausgewiesenen Fachbe-
trieb.
– Stellen Sie den Kühlschrank so auf, dass die erwärmte Luft gut
abziehen kann (entweder nach oben oder zu den Seiten,
Abb. 8, Seite 6).
– Das Gerät ist für Umgebungstemperaturen zwischen +18 °C
und +43 °C vorgesehen.
– Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Strom-
versorgung über einen FI-Schalter abgesichert ist!
– Beachten Sie auch alle weitergehenden Installationshinweise in
diesem Kapitel.
7.1 Kühlschrank aufstellen
aAchtung!
– Befestigen Sie das Gerät wie in der Bedienungsanleitung be-
schrieben um Gefährdungen zu vermeiden.
– Halten Sie Öffnungen (Lüftungsschlitze etc.) im Gehäuse oder
der Einbaustruktur frei von Gegenständen.
– Der Kühlschrank eignet sich ausschließlich zur Installation in
einer Einbaunische. Nach dem Einbau darf ausschließlich die
Gerätefront frei zugänglich sein.

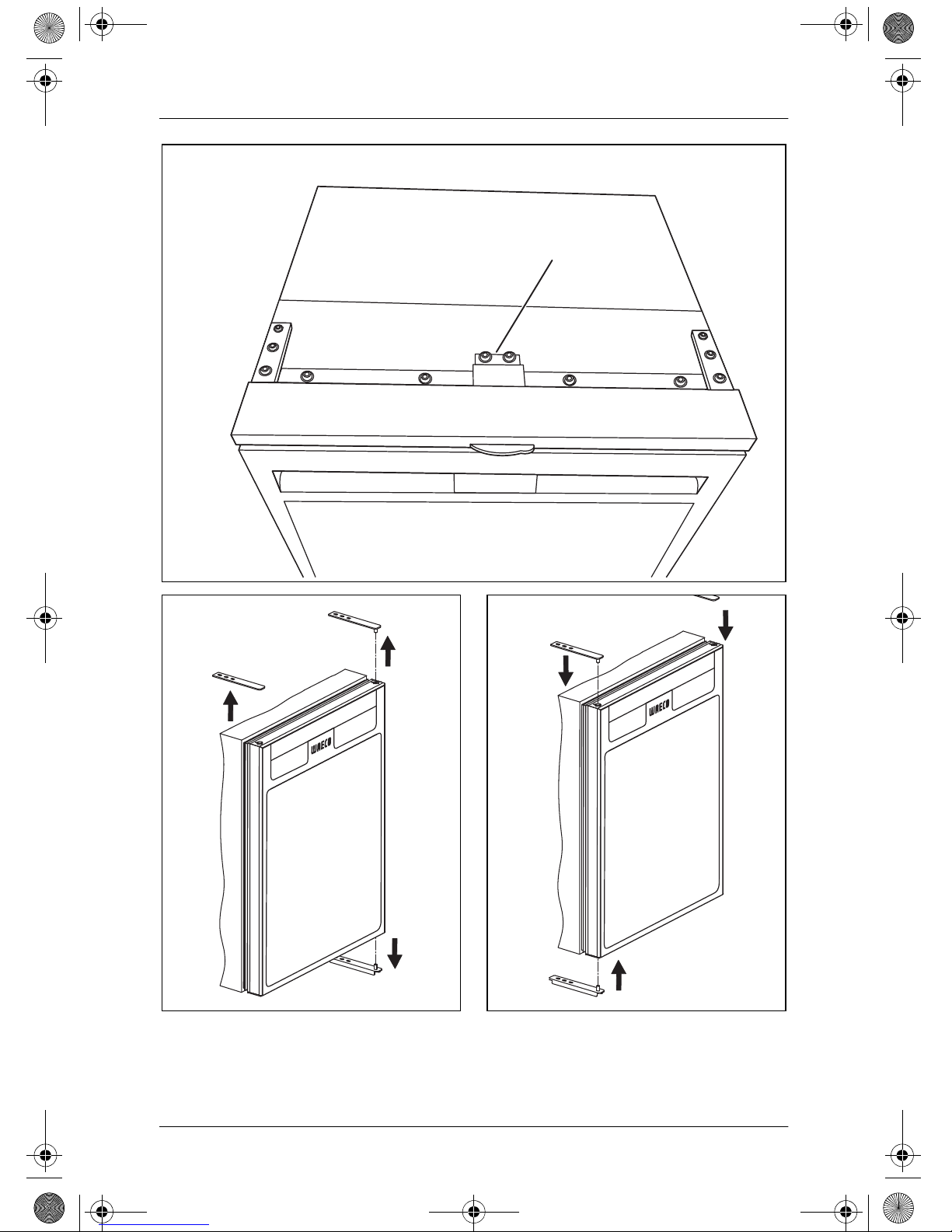

IHinweis
Bei Schlepptüreinbau entfernen Sie bitte den oberen und unteren
Verriegelungsmechanismus. Informationen hierzu erhalten Sie bei
der Dometic WAECO Niederlassung in Ihrem Land (Adressen sie-
he Rückseite der Anleitung).
Das Gerät ist für Umgebungstemperaturen zwischen +18 °C und +43 °C vor-
gesehen. Im Dauerbetrieb darf die Luftfeuchtigkeit nicht über 90 % liegen.
_cr-kuehlschraenke.book Seite 19 Montag, 27. Februar 2012 12:46 12

DE
Kühlschrank aufstellen und anschließen CR50, CR65, CR80, CR110, CR140
20
Stellen Sie das Kühlgerät an einem trockenen, geschützten Platz auf. Ver-
meiden Sie das Aufstellen neben Wärmequellen wie Heizungen, Gasöfen,
Warmwasserleitungen usw. Lassen Sie das Gerät nicht in der prallen Sonne
stehen.
Stellen Sie den Kühlschrank so auf, dass die erwärmte Luft gut abziehen
kann (entweder nach oben oder zu den Seiten). Stellen Sie daher eine aus-
reichende Belüftung sicher (Abb. 8, Seite 6).

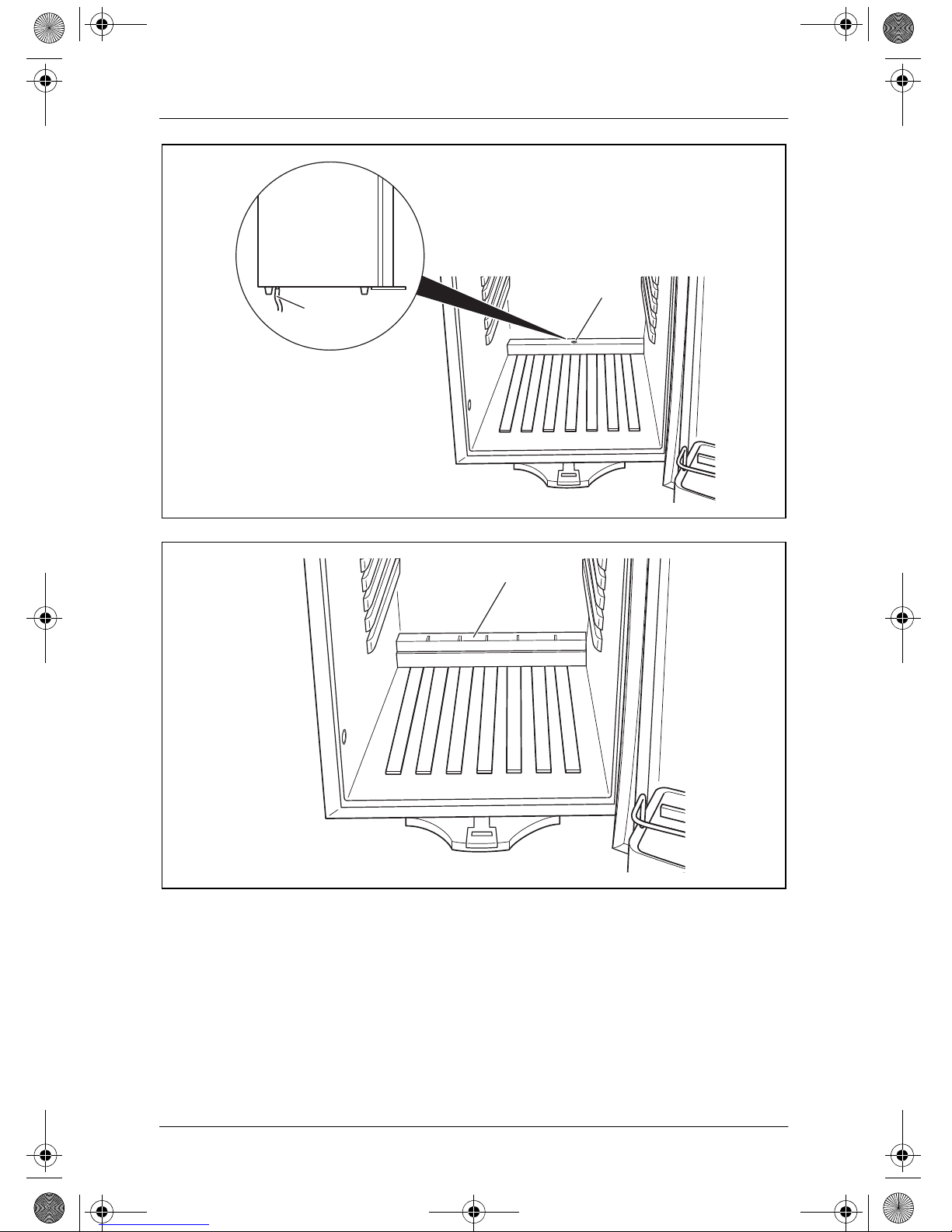

Das im Normalbetrieb des Kühlschranks entstehende Kondensat kann durch
zwei Abflüsse am Gerät abgeführt werden. Im Auslieferzustand des Gerätes
sind diese Abflüsse verschlossen. Die beiden Abflüsse befinden sich an der

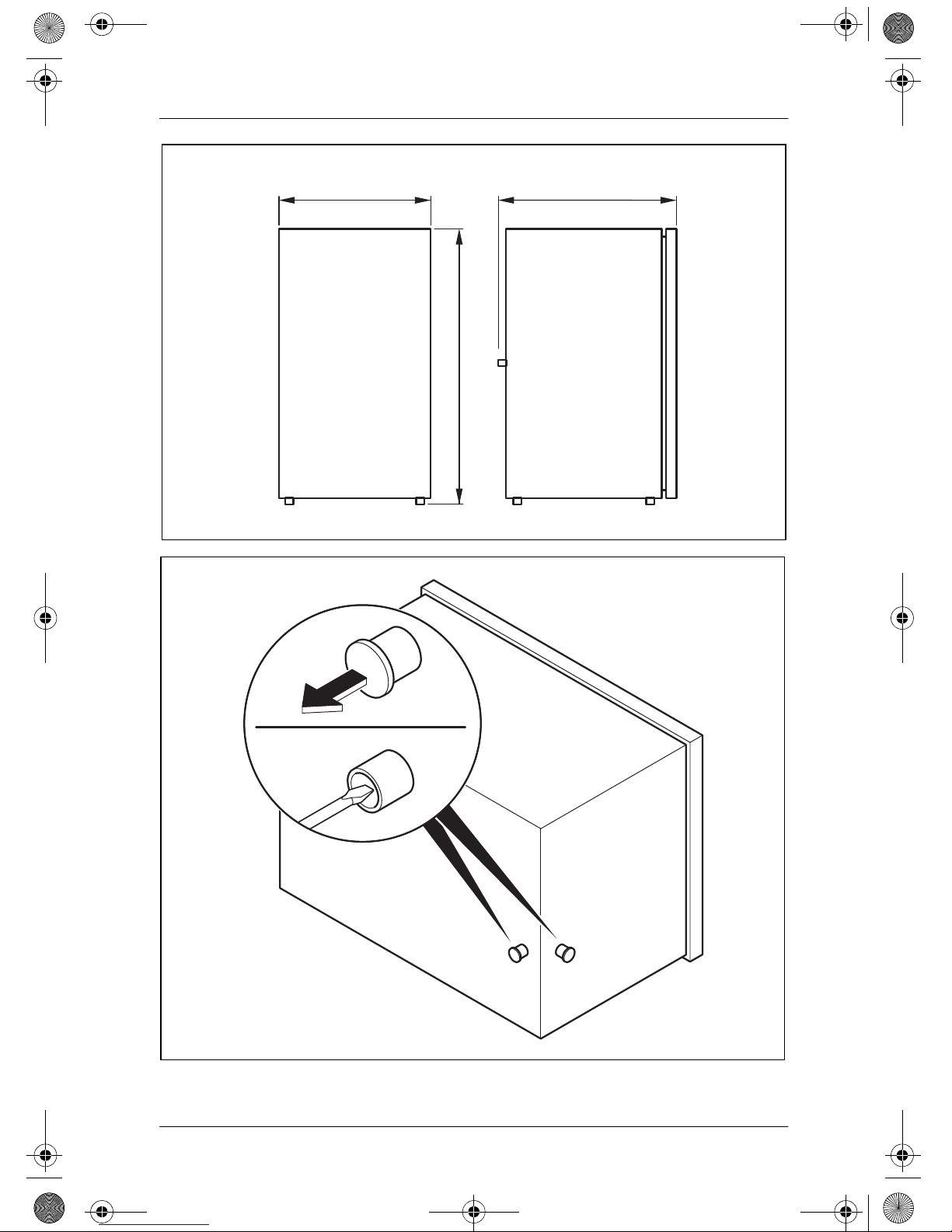

Rückseite und an der Unterseite des Gerätes (Abb. m, Seite 12).
➤Wählen Sie den für Ihren Einbauort geeigneten Kondensatabfluss und
entfernen Sie an diesem die Abdeckkappe.
➤Stechen Sie mit einem spitzen Gegenstand (z.B. Schraubendreher)
ca. 25 bis 30 mm tief in den Abfluss um die Geräteinnenseite zu öffnen.
Wenn Sie den Kühlschrank in eine Nische stellen, können Sie ihn von innen
mit geeigneten Schrauben fixieren:
➤Lösen Sie die Blindkappen (Abb. 72, Seite 6).
➤Schieben Sie den Kühlschrank in die Nische.
➤Drehen Sie geeignete Schrauben (Abb. 71, Seite 6) ein, um den Kühl-
schrank zu befestigen.
➤Drücken Sie die Blindkappen (Abb. 72, Seite 6) in die Öffnungen.
Nr in
Abb. 8, Seite 6 Erklärung
1 kalte Zuluft
2warme Abluft
3 Kondensator
4Abstand oberhalb, wenn nach oben oder zur Seite nicht
genügend Abluft zirkulieren kann
_cr-kuehlschraenke.book Seite 20 Montag, 27. Februar 2012 12:46 12
