Hinweise zur Benutzung der Anleitung HDC-190, HDC-220
6
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-
veräußerung des Gerätes an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 6
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6 Kühlschrank benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
8 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
9 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
10 Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- und
Geräteschäden führen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- und Geräteschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
hdc190-220.book Seite 6 Montag, 27. September 2010 3:40 15

HDC-190, HDC-220 Sicherheitshinweise
7
61, Seite 5: Diese Angabe weist Sie auf ein Element in einer Abbildung
hin, in diesem Beipiel auf „Position 1 in Abbildung 6auf Seite 5“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheitshinweise
Achtung!
Dometic WAECO International übernimmt keine Haftung für Schä-
den aufgrund folgender Punkte:
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrückliche Genehmigung
von Dometic WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
2.1 Allgemeine Sicherheit
zLassen Sie Installationen in Feuchträumen nur vom Fachmann
verlegen.
zWenn das Gerät sichtbare Beschädigungen aufweist, dürfen
Sie es nicht in Betrieb nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren entstehen.
Wenden Sie sich im Reparaturfall an den WAECO Kunden-
dienst.
zÖffnen Sie auf keinen Fall den Kühlkreislauf.
zStellen Sie das Gerät an einem trockenen und gegen Spritz-
wasser geschützten Platz auf.
zStellen Sie das Gerät nicht in der Nähe von offenen Flammen
oder anderen Wärmequellen (Heizung, starke Sonneneinstrah-
lung, Gasöfen usw.) ab.
zAchten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt
werden.
zDas Gerät ist nicht geeignet für den Lagerung ätzender oder
lösungsmittelhaltiger Stoffe!
hdc190-220.book Seite 7 Montag, 27. September 2010 3:40 15

Lieferumfang HDC-190, HDC-220
8
zKontrollieren Sie vor Inbetriebnahme des Gerätes, ob die
Betriebsspannung und die Batteriespannung übereinstimmen
(siehe Typenschild).
zLebensgefahr!
Beim Einsatz auf Booten: Sorgen Sie bei Netzbetrieb unbe-
dingt dafür, dass Ihre Stromversorgung über einen FI-Schalter
abgesichert ist!
zWenn das Anschlusskabel beschädigt ist, müssen Sie es erset-
zen, um Gefährdungen zu vermeiden. Tauschen Sie ein be-
schädigtes Anschlusskabel nur gegen ein Anschlusskabel
gleicher Art und Spezifikation aus.
zLebensmittel dürfen nur in Originalverpackungen oder geeigne-
ten Behäl-tern eingelagert werden.
2.2 Sicherheit beim Betrieb des Gerätes
zElektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reich-
weite von Kindern.
zWenn Sie das Gerät an eine Batterie anschließen, stellen Sie
sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung
kommen.
zSchützen Sie das Gerät vor Regen und Feuchtigkeit.
zKlemmen Sie das Gerät und andere Verbraucher von der Bat-
terie ab, bevor Sie die Batterie mit einem Schnellladegerät auf-
laden.
Überspannungen können die Elektronik der Geräte beschädi-
gen.
zLebensgefahr!
Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies
gilt vor allem beim Betrieb am Wechselstromnetz.
3Lieferumfang
Menge Bezeichnung
1 Kühlschrank
1 Sicherheitsriegel und -haken
1 Montagesatz zum Ändern des Türanschlags
1 Bedienungsanleitung
hdc190-220.book Seite 8 Montag, 27. September 2010 3:40 15

HDC-190, HDC-220 Bestimmungsgemäßer Gebrauch
9
3.1 Zubehör
4 Bestimmungsgemäßer Gebrauch
Der Kühlschrank eignet sich zum Kühlen und Tiefkühlen von
Lebensmitteln. Das Gerät ist auch für den Betrieb auf Booten
geeignet.
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die
Kühlleistung des Gerätes den Anforderungen der jeweiligen Arzneimittel ent-
spricht.
5 Technische Beschreibung
Der Kühlschrank ist geeignet für den Einsatz an einer Gleichspannung von
12 V oder 24 V und kann somit z. B. auch beim Camping oder auf Booten
eingesetzt werden. Außerdem kann er über den MOBITRONIC Gleichrichter
MPS-50 an ein 230-V-Netz angeschlossen werden.
Beim Einsatz auf Booten kann der Kühlschrank einer Dauer-Krängung von
30° ausgesetzt werden.
Der Kühlschrank kann Waren auf +10 °C bis +2 °C abkühlen und kühl halten.
Im Gefrierfach können Waren auf bis zu –18 °C abgekühlt und tiefgekühlt
werden.
Alle im Kühlschrank verwendeten Materialien sind unbedenklich für Lebens-
mittel. Der Kühlkreislauf ist wartungsfrei.
Über einen Thermostat kann die gewünschte Temperatur stufenlos einge-
stellt werden.
6 Kühlschrank benutzen
Bevor Sie den neuen Kühlschrank in Betrieb nehmen, sollten Sie
ihn aus hygienischen Gründen innen und außen mit einem feuch-
ten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf
Seite 16).
Bezeichnung Artikel-Nr.
MOBITRONIC Gleichrichter MPS-50
hdc190-220.book Seite 9 Montag, 27. September 2010 3:40 15

Kühlschrank benutzen HDC-190, HDC-220
10
6.1 Tipps zum Energiesparen
zWählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten
Einsatzort.
zLassen Sie warme Speisen erst abkühlen, bevor Sie sie einlagern.
zÖffnen Sie den Kühlschrank nicht häufiger als nötig.
zLassen Sie die Tür nicht länger offen stehen als nötig.
zTauen Sie den Kühlschrank ab, sobald sich eine Eisschicht gebildet hat.
zVermeiden Sie eine unnötig tiefe Innentemperatur.
zBefreien Sie den Kondensator in regelmäßigen Abständen von Staub und
Verunreinigungen.
6.2 Kühlschrank anschließen
An eine Batterie anschließen
Der Kühlschrank kann mit 12 V oder mit 24 V Gleichspannung betrieben
werden.
Um Spannungs- und Leistungsverluste zu vermeiden, sollte das
Kabel möglichst kurz und nicht unterbrochen sein.
Vermeiden Sie deshalb zusätzliche Schalter, Stecker oder
Verteilerdosen.

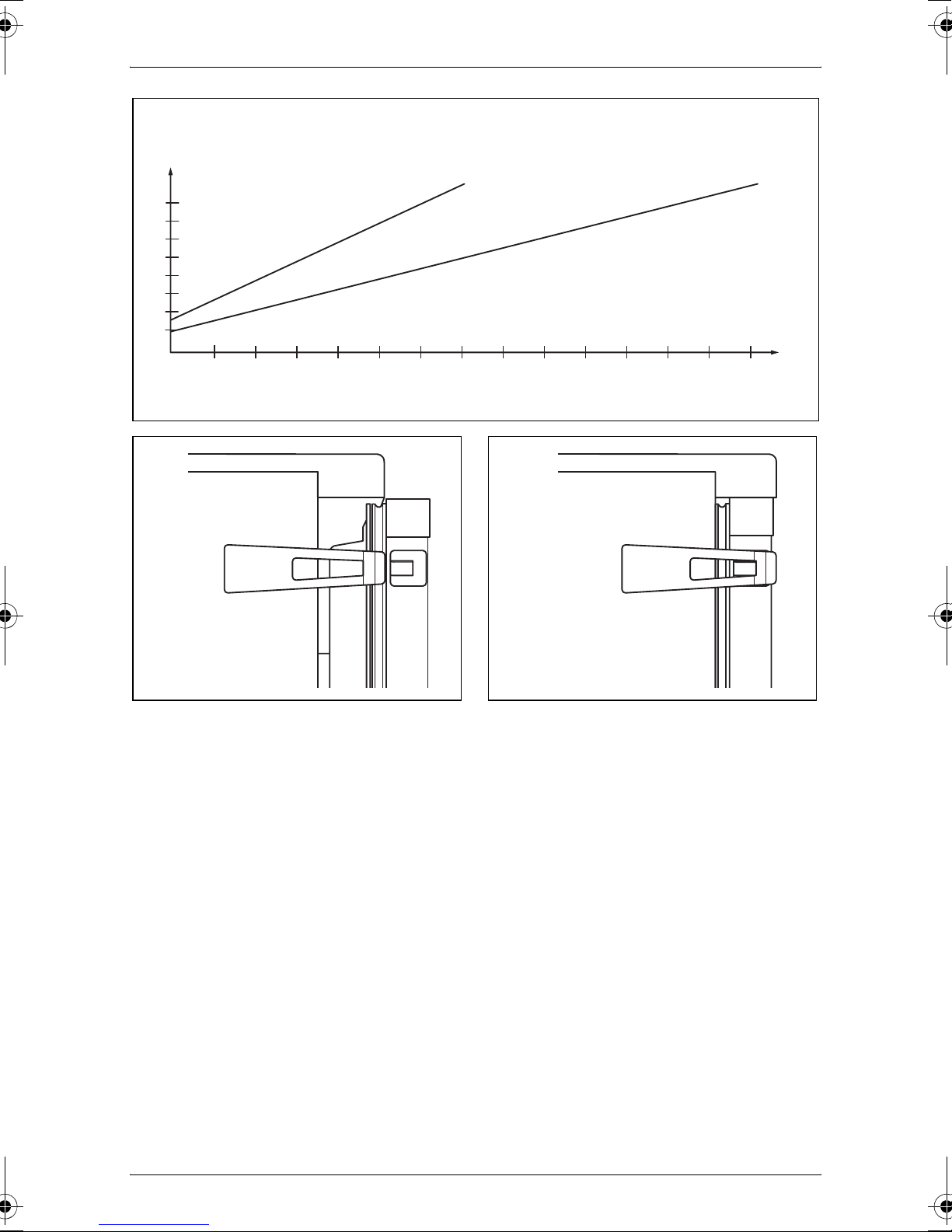

➤Bestimmen Sie den notwendigen Querschnitt des Kabels in Abhängigkeit
von der Kabellänge gemäß 3, Seite 4.
Legende zu 3, Seite 4
Achtung!
Beachten Sie die richtige Polarität.
zKontrollieren Sie vor Inbetriebnahme des Gerätes, ob die Betriebs-
spannung und die Batteriespannung übereinstimmen (siehe Typen-
schild).
➤Schließen Sie Ihren Kühlschrank
– möglichst direkt an die Pole der Batterie an oder
– an einen Steckplatz an, der mit mindestens 15 A (bei 12 V) bzw. 7,5 A
(bei 24 V) abgesichert ist.
Koordinatenachse Bedeutung Einheit
l Kabellänge m
∅Kabelquerschnitt mm²
hdc190-220.book Seite 10 Montag, 27. September 2010 3:40 15

HDC-190, HDC-220 Kühlschrank benutzen
11
Achtung!
Klemmen Sie das Gerät und andere Verbraucher von der Batterie
ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen.
Überspannungen können die Elektronik der Geräte beschädigen.
Zur Sicherheit ist der Kühlschrank mit einem elektronischen Verpolungs-
schutz ausgestattet, der den Kühlschrank gegen Verpolung beim Batterie-
anschluss und gegen Kurzschluss schützt. Zum Schutz der Batterie schaltet
sich der Kühlschrank automatisch ab, wenn die Spannung nicht mehr aus-
reicht (siehe folgenden Tabelle).
An ein 230-V-Netz anschließen
Lebensgefahr!
Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse
Hände haben oder mit den Füßen in der Nässe stehen.
Wenn Sie Ihr Kühlgerät an Bord eines Bootes per Landanschluss
am 230-V-Netz betreiben, müssen Sie auf jeden Fall einen FI-
Schutzschalter zwischen 230-V-Netz und Kühlgerät schalten.
Lassen Sie sich von einem Fachmann beraten.
➤Verwenden Sie den MOBITRONIC Gleichrichter MPS-50, um den Kühl-
schrank am 230-V-Netz zu betreiben.
Innenraum aufteilen
Sie können den Innenraum des Kühlschranks variabel aufteilen, indem Sie
die Roste und Einlegeböden entsprechend Ihren Bedürfnisses anordnen.
Gehen Sie wie folgt vor, um den Innenraum nach Ihren Wünschen einzu-
teilen:
➤Heben Sie den hinteren Teil des Einlegebodens an und ziehen Sie ihn
nach vorne, bis der vordere Teil aus den Führungen gleitet.
➤Drehen Sie den Einlegeboden nach unten und ziehen Sie ihn vollständig
heraus.
➤Wählen Sie die gewünschte Position und führen Sie den Einlegeboden
ein, indem Sie den Vorgang in umgekehrter Reihenfolge ausführen.
12 V 24 V
Ausschaltspannung 10,4 V 22,8 V
Wiedereinschaltspannung 11,7 V 24,2 V
hdc190-220.book Seite 11 Montag, 27. September 2010 3:40 15

Kühlschrank benutzen HDC-190, HDC-220
12
6.3 Kühlschrank benutzen
Der Kühlschrank ermöglicht die Konservierung von frischen Nahrungs-
mitteln. Außerdem können Sie im Gefrierfach tiefgekühlte Lebensmittel
konservieren und frische Nahrungsmittel einfrieren.
Achten Sie darauf, dass Sie Getränke oder Speisen in Glas-
behältern nicht zu stark abkühlen.
Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus.
Dadurch können die Glasbehälter zerstört werden.
➤Schalten Sie den Kühlschrank ein, indem Sie den Regler auf Stufe „1“
drehen.
Nach dem Einschalten benötigt der Kühlschrank etwa 180 s, bis
der Kompressor anläuft.
Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im
Kühlschrank befinden, die auf die gewählte Temperatur gekühlt
werden dürfen.
➤Drehen Sie den Regler ggf. weiter, um die Temperatur in den Stufen „1“
bis „7“ zu regeln (siehe folgenden Abschnitt).
Temperatur einstellen
Sie können die Temperatur stufenweise über den Regler einstellen. Der inte-
grierte Thermostat reguliert die Temperatur wie in der folgende Tabelle dar-
gestellt:
Die Kühlleistung kann beeinflusst werden von
– der Umgebungstemperatur,
– der Menge der zu konservierenden Lebensmittel,
– der Häufigkeit der Türöffnungen.
Lebensmittel konservieren
Sie können im Kühlfach Lebensmittel konservieren. Die Konservierungszeit
der Lebensmittel ist normalerweise auf der Packung angegeben.
Stufe Bedeutung
0 Gerät ausgeschaltet
1 Minimale Kühlleistung
7 Maximale Kühlleistung
hdc190-220.book Seite 12 Montag, 27. September 2010 3:40 15

HDC-190, HDC-220 Kühlschrank benutzen
13
Achtung!
Konservieren Sie keine warmen Lebensmittel im Kühlfach.
Stellen Sie keine Glasbehälter mit Flüssigkeiten in das Gefrier-
fach.
Konservieren Sie Lebensmittel, die leicht Gerüche und
Geschmäcke aufnehmen, sowie Flüssigkeiten und Produkte mit
hohem Alkoholgehalt in dichten Behältern.
Das Kühlfach unterteilt sich in verschiedene Zonen, die unterschiedliche
Temperaturen aufweisen:
zDie kälteren Zonen befinden sich unmittelbar über den Schubladen für
Obst und Gemüse, nahe der Rückwand.
zIm Gefrierfach können Sie tiefgekühlte Lebensmittel für einige Monate
aufbewahren. Hier erreicht der Kühlschrank eine Temperatur von bis zu
–18°C.
➤Beachten Sie folgende Hinweise beim Konservieren:
zFrieren Sie Produkte, die gerade auftauen oder aufgetaut wurden,
keinesfalls wieder ein, sondern brauchen Sie diese baldmöglichst auf.
zJede einzelne Schublade und jede Kühlplatte tragen eine gleichmäßig
verteilte Last von maximal 20 kg.
zWickeln Sie die Lebensmittel in Aluminium- bzw. Polyäthylenfolien und
schließen Sie sie in entsprechende Behälter mit Deckel. Dadurch werden
die Aromen, die Substanz und die Frische besser konserviert.
Eiswürfel herstellen
Achtung!
Essen Sie keine Eiswürfel oder Eis unmittelbar nach der Ent-
nahme aus dem Gefrierfach, da dies Kältebrandwunden ver-
ursachen kann.
Stellen Sie im Gefrierfach Eiswürfel wie folgt her:
➤Füllen Sie die entsprechenden Eiswürfelfächer zu drei Vierteln mit
Wasser auf.
➤Legen Sie die Eiswürfelfächer in das Gefrierfach.
Entfernen Sie Behälter, die am Boden des Faches festgefroren
sind, nicht mit schneidenden oder spitzen Gegenständen.
Dies kann den Kühlschrank beschädigen.
hdc190-220.book Seite 13 Montag, 27. September 2010 3:40 15

Kühlschrank benutzen HDC-190, HDC-220
14
Kühlschrank abtauen
Luftfeuchtigkeit kann sich am Verdampfer oder im Innenraum des Kühl-
schranks als Reif niederschlagen, der die Kühlleistung verringert. Tauen Sie
das Gerät rechtzeitig ab.
Achtung!
Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen
von Eisschichten oder zum Lösen festgefrorener Gegenstände.
Gehen Sie wie folgt vor, um den Kühlschrank abzutauen:
➤Nehmen Sie das Kühlgut heraus.
➤Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt.
➤Stellen Sie den Regler auf „0”.
➤Lassen Sie die Tür offen.
➤Wischen Sie das Tauwasser auf.
Kühlschrank ausschalten und stilllegen
Wenn Sie den Kühlschrank für längere Zeit stillegen wollen, gehen Sie wie
folgt vor:
➤Drehen Sie den Regler auf Stufe „0“.
➤Klemmen Sie die Anschlusskabel von der Batterie ab oder ziehen Sie den
Stecker der Gleichstromleitung aus dem Gleichrichter.
➤Reinigen Sie den Kühlschrank (siehe Kapitel „Reinigung und Pflege“ auf
Seite 16).
➤Lassen Sie die Tür leicht geöffnet.
So verhindern Sie, dass sich Gerüche bilden.
Kühlschrank sichern
Sie können den Kühlschrank z. B. gegen den Zugriff von Kindern sichern.
Dazu müssen Sie Sicherheitsriegel und -haken ankleben.
Die Klebeflächen müssen trocken und sauber sein.
Gehen Sie wie folgt vor, um Sicherheitsriegel und -haken anzukleben:
➤Entfernen Sie das Schutzpapier vom Haken.
➤Drücken Sie den selbstklebenden Haken an der Seitenkante der Tür fest
an (4, Seite 4), möglichst außerhalb der Reichweite von Kindern.
➤Entfernen Sie das Schutzpapier vom Riegel.
hdc190-220.book Seite 14 Montag, 27. September 2010 3:40 15

HDC-190, HDC-220 Kühlschrank benutzen
15
➤Halten Sie den Sicherheitsriegel über den Haken.
Der Haken muss in die Öffnung des Riegels passen und die Tür darf nicht
mehr geöffnet sein, wenn der Riegel geschlossen wird (5, Seite 4).
➤Drücken Sie den selbstklebenden Sicherheitsriegel an der Seitenwand
des Kühlschranks fest an.
➤Zum Öffnen des Kühlschranks drücken Sie den Sicherheitsriegel zur
Seite.
➤Zum Schließen des Kühlschranks drücken Sie die Tür zu.
Der Sicherheitsriegel rastet automatisch ein.
Türanschlag ändern
Sie können den Anschlag der Tür ändern, so dass die Tür nach links statt
nach rechts aufschwingt.
Gehen Sie wie folgt vor, um den Türanschlag zu ändern (6, Seite 5):
➤Entfernen Sie den Bolzen des unteren Scharniers und das untere
Scharnier (61, Seite 5).
➤Hängen Sie die untere Tür aus.
➤Entfernen Sie rechts den Schließmechanismus an der Unterseite der Tür
(62, Seite 5).
➤Setzen Sie den Schließmechanismus auf der linken Seite wieder ein
(63, Seite 5).
➤Entfernen Sie die markierten Abdeckungen oben an der Tür (64,
Seite 5).
➤Entfernen Sie das mittlere Scharnier (65, Seite 5).
➤Hängen Sie die obere Tür aus.
➤Entfernen Sie den Bolzen des oberen Scharniers (66, Seite 5).
➤Ziehen Sie die Zapfen (67, Seite 5) aus dem Profil (68, Seite 5).
➤Entfernen Sie das Profil (68, Seite 5).
➤Schrauben Sie das obere Scharnier (66, Seite 5) heraus.
➤Entnehmen Sie das Scharnier AA aus der im Lieferumfang enthaltenen
Ersatzteiltüte und bringen Sie es auf der linken Seite oben an (66,
Seite 5).
➤Bringen Sie das Profil (68, Seite 5) und die Zapfen (67, Seite 5) wie-
der an.
➤Bringen Sie zusätzlich den Zapfen aus der Ersatzteiltüte an.
➤Bringen Sie den oberen Bolzen im Scharnier AA an.
hdc190-220.book Seite 15 Montag, 27. September 2010 3:40 15

Reinigung und Pflege HDC-190, HDC-220
16
➤Setzen Sie die Buchsen für die Bolzen (zwei pro Tür) in die dafür vorge-
sehenen Löcher auf der linken Seite ein (die Buchse links inklusive
Schließmechanismus finden Sie in der Ersatzteiltüte).
➤Hängen Sie die obere Tür wieder ein.
➤Bringen Sie das mittlere Scharnier (65, Seite 5) auf der linken Seite an.
➤Decken Sie das obere Scharnier AA mit den Abdeckungen aus der
Ersatzteiltüte ab.
➤Hängen Sie die untere Tür wieder ein.
➤Setzen Sie das untere Scharnier (61, Seite 5) und den zugehörigen
Bolzen auf der linken Seite ein.
7 Reinigung und Pflege
Achtung!
Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel
oder harten Gegenstände, da diese den Kühlschrank beschädi-
gen können.
Achtung!
Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen
von Eisschichten oder zum Lösen festgefrorener Gegenstände.
➤Reinigen Sie den Kühlschrank regelmäßig und sobald er verschmutzt ist
mit einem feuchten Tuch.
➤Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann
die Elektronik beschädigen.
➤Wischen Sie den Kühlschrank nach dem Reinigen mit einem Tuch
trocken.
8 Gewährleistung
Es gelten unsere allgemeinen Garantiebedingungen. Sollte das Produkt de-
fekt sein, schicken Sie es bitte an die WAECO-Niederlassung in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur
Reparatur- bzw. Garantiebearbeitung müssen Sie folgende Unterlagen mit-
schicken:
zeine Kopie der Rechnung mit Kaufdatum,
zeinen Reklamationsgrund oder eine Fehlerbeschreibung.
hdc190-220.book Seite 16 Montag, 27. September 2010 3:40 15

HDC-190, HDC-220 Entsorgung
17
9 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
10 Störungen beseitigen
Kompressor läuft nicht
(Siehe Tabelle auf Seite 11)
Störung Mögliche Ursache Lösung
UKL = 0 V Unterbrechung in der Anschluss-
leitung Batterie – Elektronik
Verbindung herstellen
Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln
Zusätzliche Leitungsabsicherung
durchgebrannt (falls vorhanden)
Leitungsabsicherung
wechseln
UKL ≤UEIN Batteriespannung zu niedrig Batterie laden
Startversuch mit
UKL ≤UAUS
Lose Kabelverbindung
Schlechter Kontakt (Korrosion)
Verbindung herstellen
Batteriekapazitat zu gering Batterie wechseln
Kabelquerschnitt zu gering Kabel wechseln (3,
Seite 4)
Startversuch mit
UKL ≥UEIN
Umgebungstemperatur zu hoch –
Be- und Entlüftung nicht ausreichend Kühlschrank umstellen
Kondensator verschmutzt Kondensator reinigen
Lüfter defekt (falls vorhanden) Lüfter wechseln
Elektrische Unter-
brechung im
Kompressor zwischen
den Stiften
Kompressor defekt Kompressor wechseln
UKL Spannung zwischen Plus- und Minusklemme der Elektronik
UEIN Einschaltspannung Elektronik
UAUS Ausschaltspannung Elektronik
hdc190-220.book Seite 17 Montag, 27. September 2010 3:40 15

Störungen beseitigen HDC-190, HDC-220
18
Innentemperatur zu kalt in Regler-Stufe „1“
Kühlleistung lässt nach, Innentemperatur steigt
Ungewöhnliche Geräusche
Störung Mögliche Ursache Lösung
Kompressor läuft
dauernd
Thermostat-Fühler hat keinen Kontakt
am Verdampfer
Fühler befestigen
Kurzschluss in Thermostatleitung
Thermostat defekt
Thermostat wechseln
Kompressor läuft lange Im Gefrierfach wurde größere Menge
eingefroren
–
Störung Mögliche Ursache Lösung
Kompressor läuft lange/
dauernd
Verdampfer vereist Verdampfer abtauen
Kühlraum-Isolierung nicht aus-
reichend (feucht/nass)
Türdichtung nachstellen/
austauschen
Umgebungstemperatur zu hoch –
Be- und Entlüftung nicht ausreichend Kühlschrank umstellen
Kondensator verschmutzt Kondensator reinigen
Lüfter defekt (falls vorhanden) Lüfter wechseln
Kompressor läuft selten Batteriekapazität erschöpft Batterie laden
Störung Mögliche Ursache Lösung
Lautes Brummen Bauteil des Kältekreislaufes kann
nicht frei schwingen (liegt an
Wandung an)
Bauteil vorsichtig
abbiegen
Fremdkörper zwischen Kühlmaschine
und Wand eingeklemmt
Fremdkörper entfernen
Lüftergeräusch (falls vorhanden) –
hdc190-220.book Seite 18 Montag, 27. September 2010 3:40 15

HDC-190, HDC-220 Technische Daten
19
11 Technische Daten
Ausführungen, dem technischen Fortschritt dienende Änderungen und
Liefermöglichkeiten vorbehalten.
Der Kühlkreis enthält R134a.
HDC-190 HDC-220
Inhalt: 165 l 218 l
davon Gefrierfach: 40 l 41 l
Anschlussspannung: 12 V DC oder 24 V DC
75 W
+10 °C bis +2 °C
0 °C bis –18 °C
maximal 90 %
maximal 30°
Mittlere Leistungs-
aufnahme:
Kühltemperaturbereich
Kühlfach:
Kühltemperaturbereich
Gefrierfach:
Luftfeuchtigkeit:
Dauer-Krängung:
Abmessungen: siehe 1, Seite 3 siehe 2, Seite 3
Gewicht: ca. 37 kg ca. 46 kg
Prüfung/Zertifikat:
hdc190-220.book Seite 19 Montag, 27. September 2010 3:40 15

Notes on using the instruction manual HDC-190, HDC-220
20
Please read this manual carefully before starting the machine. Keep it
in a safe place for future reference. If the device is resold, this operating
manual must be handed over to the purchaser along with the device.
Contents
1 Notes on using the instruction manual. . . . . . . . . . . . . . . . . . . . . . . 20
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
6 Using the refrigerator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
7 Cleaning and maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
8 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
9 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
10 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
1 Notes on using the instruction manual
The following symbols are used in this instruction manual:
Caution!
Safety instruction: failure to observe this instruction can cause
injury or damage the device.
Caution!
Safety instruction relating to a danger from an electrical current
or voltage. Failure to observe this instruction can damage the
device and impair its function and cause injury.
Note
Supplementary information for operating the device.
➤Action: this symbol indicates that action is required on your part.
The required action is described step-by-step.
✓This symbol indicates the result of an action.
hdc190-220.book Seite 20 Montag, 27. September 2010 3:40 15
