Waeco CoolMatic HDC-270 User manual

CoolMatic HDC-270
DE 12 Kompressor-Einbau-Kühlschrank
Montage- und Bedienungsanleitung
EN 30 Built-in compressor refrigerator
Installation and Operating Manual
FR 46 Réfrigérateur encastrable à
compresseur
Instructions de montage et de service
ES 63 Nevera empotrada con compresor
Instrucciones de montaje y de uso
IT 80 Frigorifero da incasso
con compressore
Istruzioni di montaggio e d’uso
NL 97 Compressorinbouwkoelkast
Montagehandleiding en gebruiks-
aanwijzing
DA 114 Kompressor-indbygningskøleskab
Monterings- og betjeningsvejledning
SV 129 Inbyggnadskylskåp
med kompressor
Monterings- och bruksanvisning
NO 144 Innbyggings-kompressorkjøleskap
Monterings- og bruksanvisning
FI 160 Kompressoriasennettava jääkaappi
Asennus- ja käyttöohje
_HDC270.book Seite 1 Montag, 18. Oktober 2010 8:12 20

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unver-
bindlich unter der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about Dometic WAECO
products. Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa Dometic
WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromi-
so en la dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti Dometic WAECO è
possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo
Internet: www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel
onze catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från Dometic WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO.
Bestill vår katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuoteku-
vastomme maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
_HDC270.book Seite 2 Montag, 18. Oktober 2010 8:12 20

HDC-270
3
540
1745
535
1772
24104065027 31
1
50
50
50
37
540
540
380
380
560
50
1772 – 1776
2
_HDC270.book Seite 3 Montag, 18. Oktober 2010 8:12 20

HDC-270
4
3
2
1
3
_HDC270.book Seite 4 Montag, 18. Oktober 2010 8:12 20

HDC-270
5
1.
2.
3.
4
5.
4.
5
_HDC270.book Seite 5 Montag, 18. Oktober 2010 8:12 20

HDC-270
6
9.
8.
7.
6.
10.
6
12.
11.
7
_HDC270.book Seite 6 Montag, 18. Oktober 2010 8:12 20

HDC-270
7
13.
15.
14.
8
B
A
9
_HDC270.book Seite 7 Montag, 18. Oktober 2010 8:12 20

HDC-270
8
1. 2.
3.
0
4.
a
_HDC270.book Seite 8 Montag, 18. Oktober 2010 8:12 20

HDC-270
9
5.
6.
7.
b
1.
2.
c
_HDC270.book Seite 9 Montag, 18. Oktober 2010 8:12 20

HDC-270
10
1.
X
20
A
2.
3.
A
B
A
B
d
4.
A
B
5.
A
B
6.
A
B
A
B
e
_HDC270.book Seite 10 Montag, 18. Oktober 2010 8:12 20

HDC-270
11

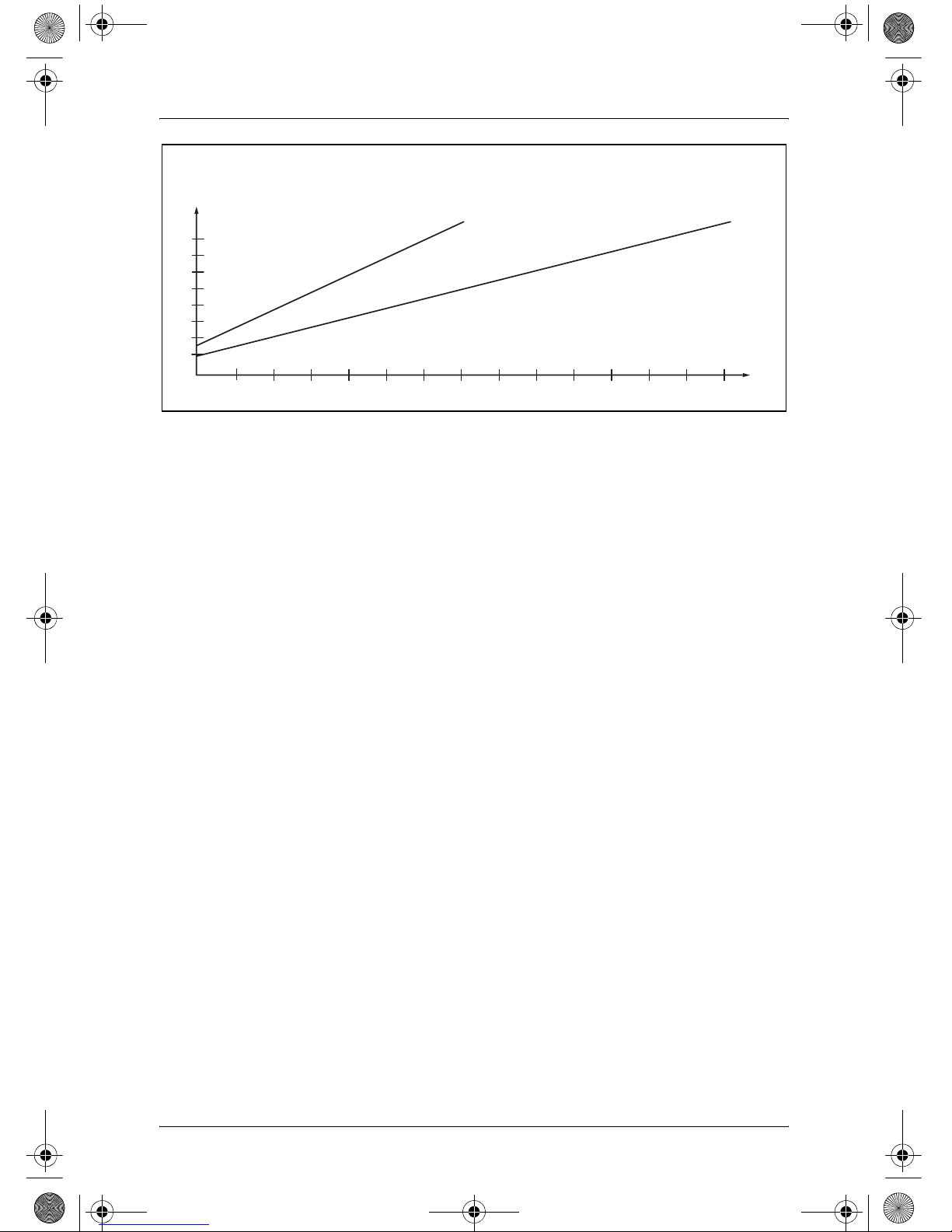

∅/mm²
l/m
12 V 24 V
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28
0
2
6
10
14
f
_HDC270.book Seite 11 Montag, 18. Oktober 2010 8:12 20

HDC-270
12
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 13
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6 Kühlschrank einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Kühlschrank benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
9 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
10 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
11 Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
12 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
_HDC270.book Seite 12 Montag, 18. Oktober 2010 8:12 20

HDC-270 Hinweise zur Benutzung der Anleitung
13
1 Hinweise zur Benutzung der Anleitung
DGEFAHR!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer
Verletzung.
!WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
!VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen
führen.
AACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion
des Produktes beeinträchtigen.
IHINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
_HDC270.book Seite 13 Montag, 18. Oktober 2010 8:12 20

Sicherheitshinweise HDC-270
14
2 Sicherheitshinweise
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender
Punkte:
zBeschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
zVeränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
zVerwendung für andere als die in der Anleitung beschriebenen Zwecke
2.1 Allgemeine Sicherheit
DGEFAHR!
zBei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass
Ihre Stromversorgung über einen FI-Schalter abgesichert ist.
!WARNUNG!
zLassen Sie Installationen in Feuchträumen nur vom Fachmann
verlegen.
zWenn das Gerät sichtbare Beschädigungen aufweist, dürfen
Sie es nicht in Betrieb nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren entstehen.
zPersonen, die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt-
nis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten
dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine
verantwortliche Person nutzen.
zElektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reich-
weite von Kindern.
zKinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
zWenn das Anschlusskabel dieses Gerätes beschädigt wird,
muss es durch den Hersteller, seinen Kundendienst oder eine
ähnlich qualifizierte Person ersetzt werden, um Gefährdungen
zu vermeiden.
_HDC270.book Seite 14 Montag, 18. Oktober 2010 8:12 20

HDC-270 Sicherheitshinweise
15
AACHTUNG!
zAchten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt
werden.
zHalten Sie die Abflussöffnung stets sauber.
zVergleichen Sie die Spannungsangabe auf dem Typenschild
mit der vorhandenen Energieversorgung.
zÖffnen Sie auf keinen Fall den Kühlkreislauf.
zStellen Sie das Gerät an einem trockenen und gegen Spritz-
wasser geschützten Platz auf.
zStellen Sie das Gerät nicht in der Nähe von offenen Flammen
oder anderen Wärmequellen (Heizung, starke Sonneneinstrah-
lung, Gasöfen usw.) ab.
zLebensmittel dürfen nur in Originalverpackungen oder geeigne-
ten Behältern eingelagert werden.
zDas Gerät ist nicht geeignet für die Lagerung ätzender oder
lösungsmittelhaltiger Stoffe!
zKlemmen Sie das Gerät und andere Verbraucher von der
Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät
aufladen.
Überspannungen können die Elektronik der Geräte
beschädigen.
2.2 Sicherheit beim Betrieb des Gerätes
DGEFAHR!
zFassen Sie nie mit bloßen Händen an blanke Leitungen. Dies
gilt vor allem beim Betrieb am Wechselstromnetz.
!VORSICHT!
zWenn Sie das Gerät an eine Batterie anschließen, stellen Sie
sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung
kommen.
AACHTUNG!
zSchützen Sie das Gerät vor Feuchtigkeit.
zAchten Sie darauf, dass die Speisen keine Wand des Kühl-
raums berühren.
_HDC270.book Seite 15 Montag, 18. Oktober 2010 8:12 20

Lieferumfang HDC-270
16
3Lieferumfang
4 Bestimmungsgemäßer Gebrauch
Der Kühlschrank eignet sich zum Kühlen und Tiefkühlen von
Lebensmitteln. Das Gerät ist auch für den Betrieb auf Booten
geeignet.
!VORSICHT! Gesundheitsgefahr!
Falls Sie Medikamente kühlen wollen, prüfen Sie, ob die Kühl-
leistung des Gerätes den Anforderungen der jeweiligen Arznei-
mittel entspricht.
5 Technische Beschreibung
5.1 Funktionsbeschreibung
Der Kühlschrank ist geeignet für den Einsatz an einer Gleichspannung von
12 V oder 24 V und kann somit z. B. auch beim Camping oder auf Booten
eingesetzt werden. Außerdem kann er an ein 100 – 230-V-Netz angeschlos-
sen werden.
Der Kühlschrank hat ein integriertes Netzteil mit Vorrangschaltung. Dadurch
wird automatisch auf Netzbetrieb umgeschaltet, wenn das Gerät an einem
Wechselstromnetz angeschlossen ist, auch wenn das Gleichstrom-
Anschlusskabel noch angeschlossen ist.
Beim Einsatz auf Booten kann der Kühlschrank einer Dauer-Krängung von
30° ausgesetzt werden.
Menge Bezeichnung
1 Kühlschrank
1Dichtung
1 Montagesatz zum Befestigen der Türen an den Einbauschrank
1Montagesatz zum Ändern des Türanschlags
1 Bedienungsanleitung
_HDC270.book Seite 16 Montag, 18. Oktober 2010 8:12 20

HDC-270 Kühlschrank einbauen
17
Der Kühlschrank kann Waren auf +5 °C abkühlen und kühl halten. Im
Gefrierfach können Waren auf bis zu –18 °C abgekühlt und tiefgekühlt
werden.
Alle im Kühlschrank verwendeten Materialien sind unbedenklich für Lebens-
mittel.
Über einen Thermostat kann die gewünschte Temperatur stufenlos einge-
stellt werden.
5.2 Bedienelemente
6 Kühlschrank einbauen

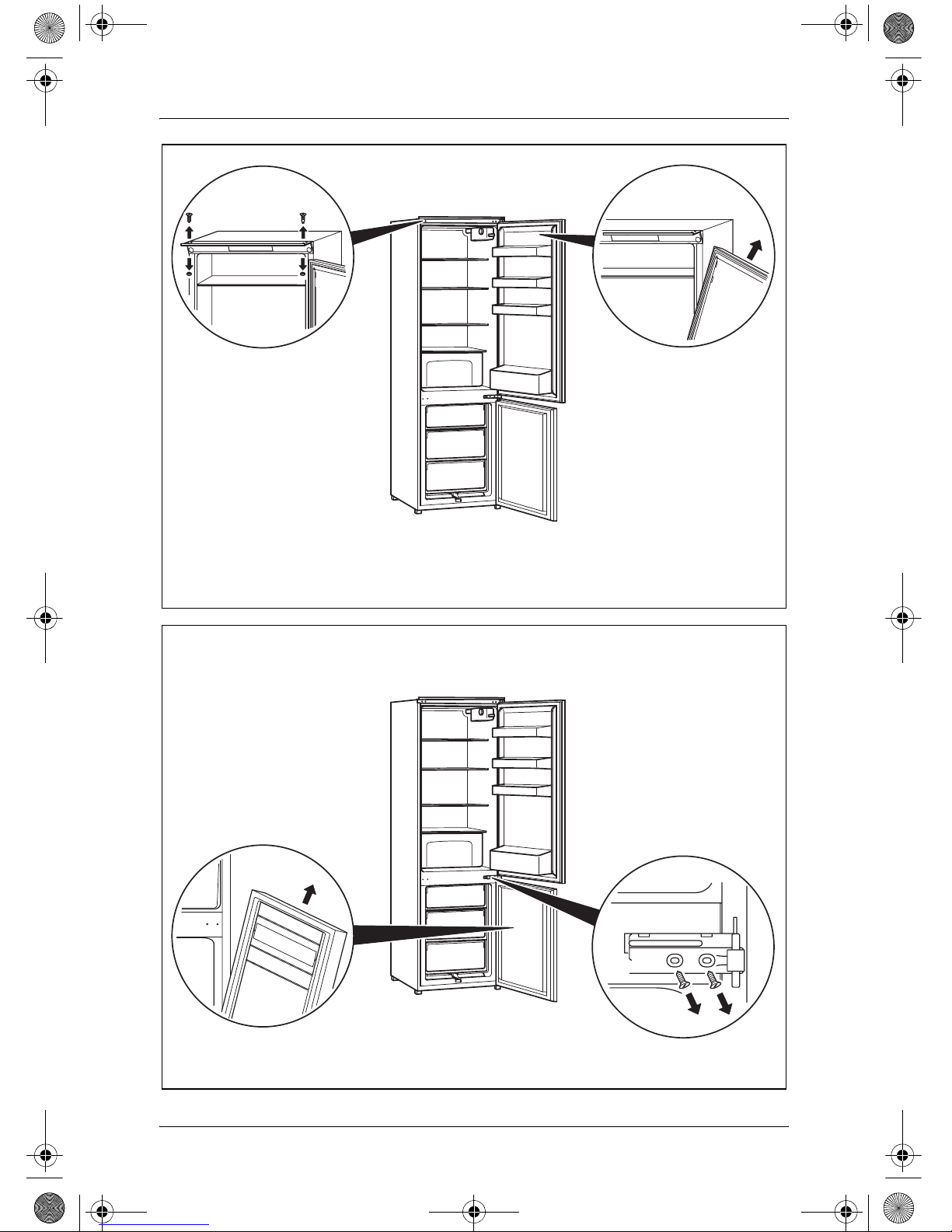

6.1 Türanschlag ändern
Sie können den Anschlag der Tür ändern, so dass die Tür nach links statt
nach rechts aufschwingt.

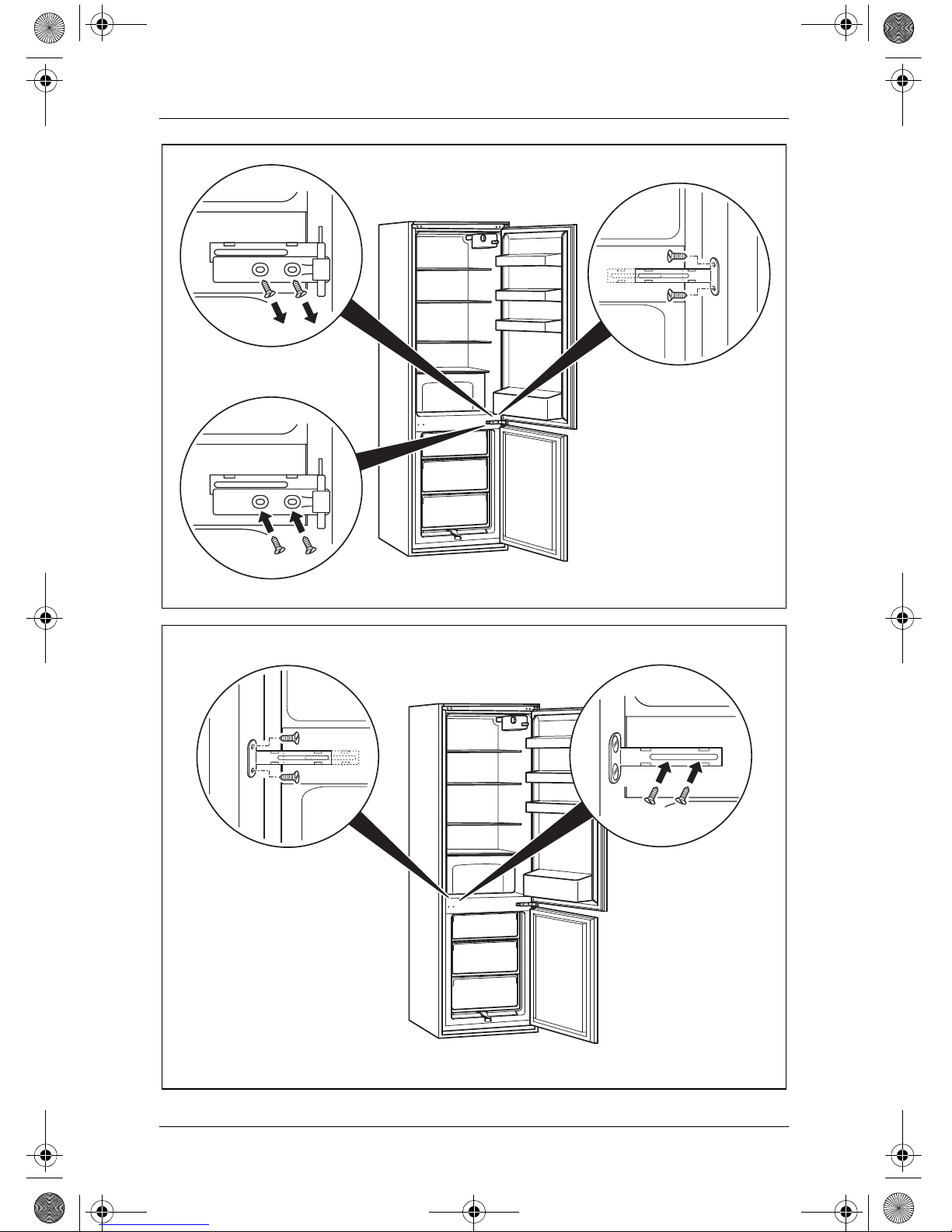

➤Gehen Sie vor wie in Abb. 4, Seite 5 bis Abb. 8, Seite 7 gezeigt, um
den Türanschlag zu ändern.

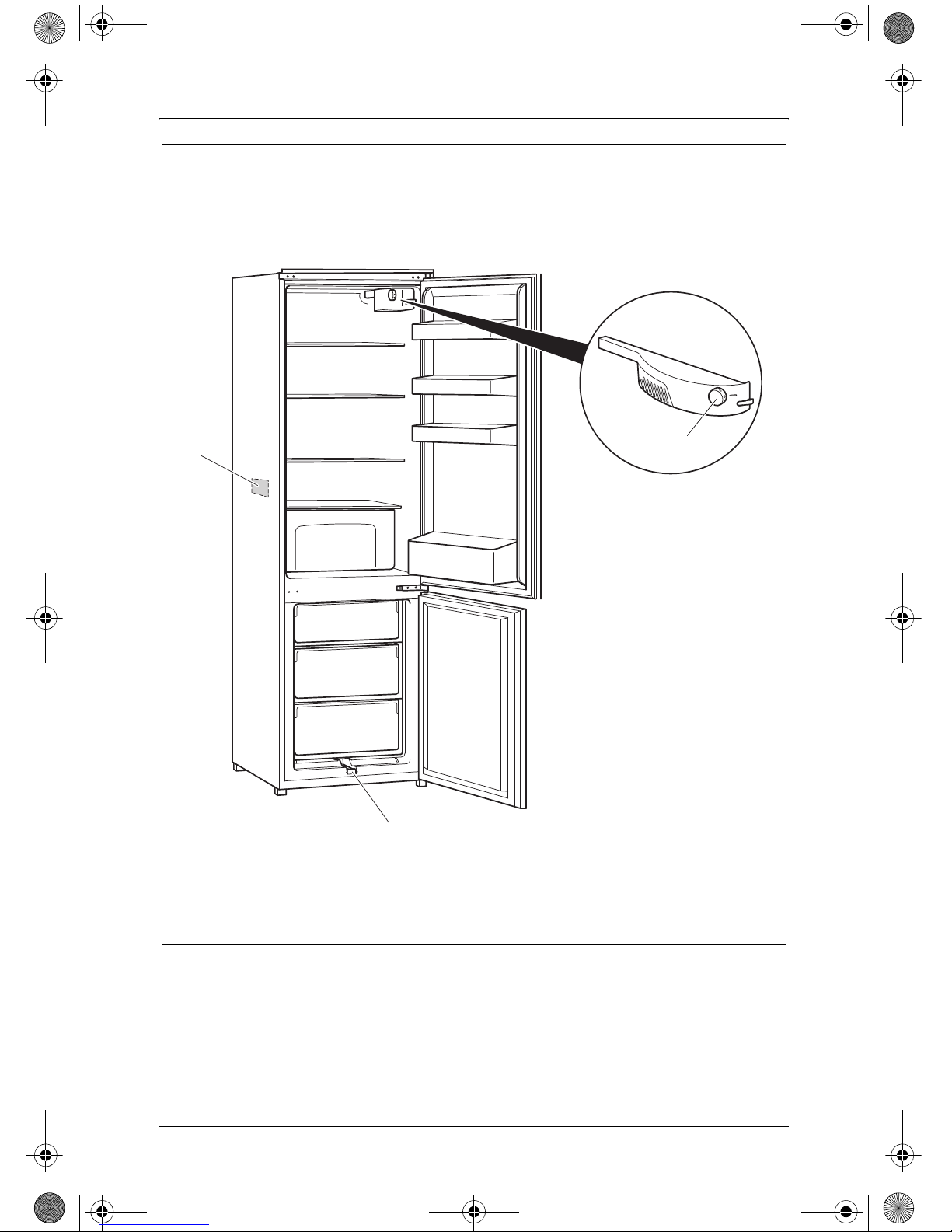

Nr. in
Abb. 3, Seite 4 Beschreibung
1 Thermostat: Der Drehregler dient zur Einstellung der Tempe-
ratur im Kühlfach.
2Abflusshebel: Öffnet den Wasserabfluss des Gefrierfachs.
3 Typenschild
_HDC270.book Seite 17 Montag, 18. Oktober 2010 8:12 20

Kühlschrank einbauen HDC-270
18

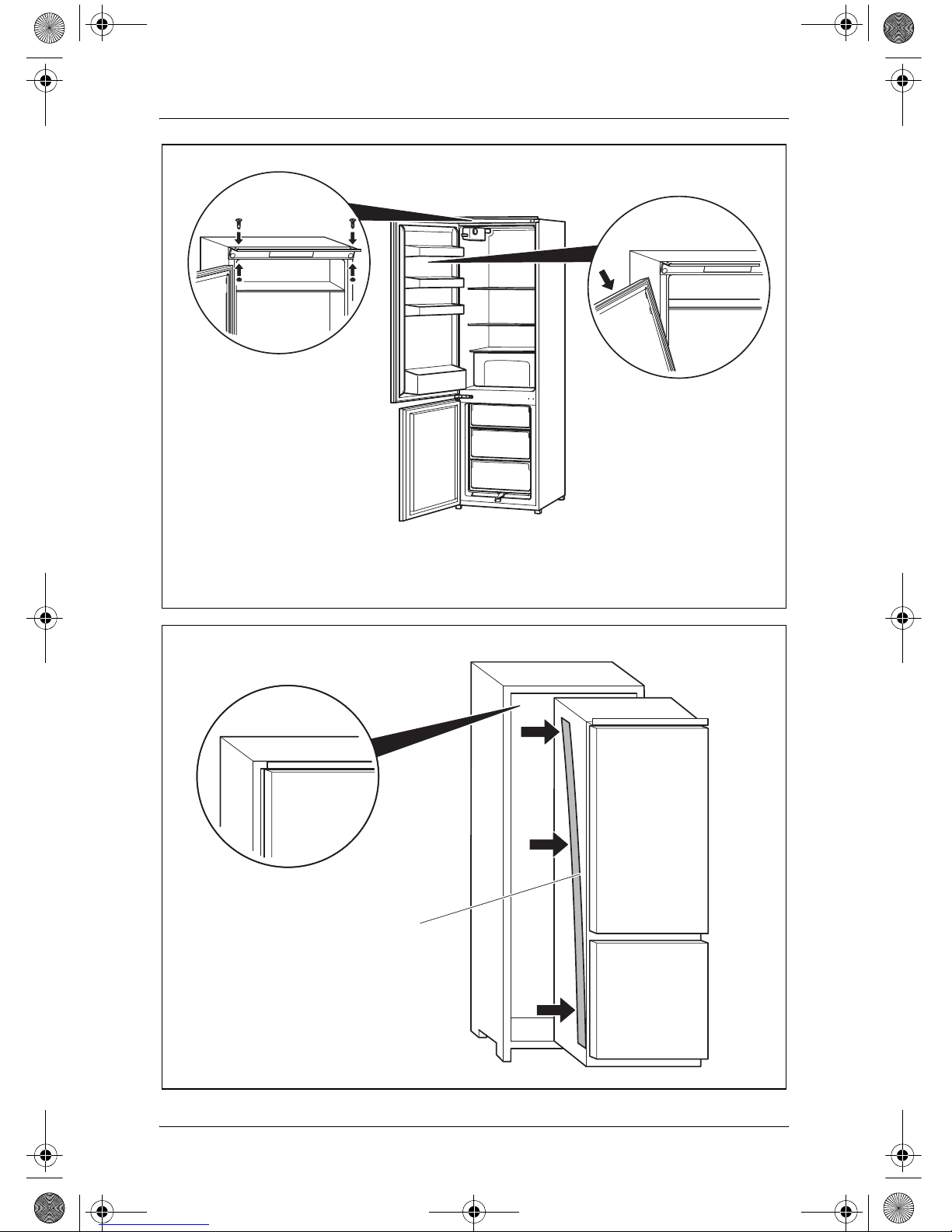

6.2 Kühlschrank in Einbauschrank einbauen
IHINWEIS
Die Maße für den Einbauschrank finden Sie in Abb. 2, Seite 3.
➤Fertigen Sie die Ausschnitte für den Einbauschrank wie in Abb. 2,
Seite 3 gezeigt.
➤Befestigen Sie die beiliegende Dichtung (Abb. 9A, Seite 7) an der Seite
des Kühlschranks, die der Scharnierseite gegenüber liegt (Abb. 9,
Seite 7).
➤Schieben Sie den Kühlschranks so in den Einbauschrank, dass er an der
Seite ohne Scharniere anliegt (Abb. 9B, Seite 7).
➤Stellen Sie sicher, dass der obere Winkel des Kühlschranks am Einbau-
schrank anliegt (Abb. 01, Seite 8).
➤Befestigen Sie den Kühlschrank auf der rechten Seite wie in Abb. 0,
Seite 8 bis Abb. b, Seite 9 gezeigt.
➤Befestigen Sie den Kühlschrank auf der linken Seite wie in Abb. c,
Seite 9 gezeigt.
6.3 Türen des Kühlschranks mit den Türen des Einbau-
schrankes verbinden
Der Kühlschrank ist mit Schleppscharnieren versehen, so dass die Türen
des Kühlschranks mit den Türen des Einbauschrankes verbunden werden
können.

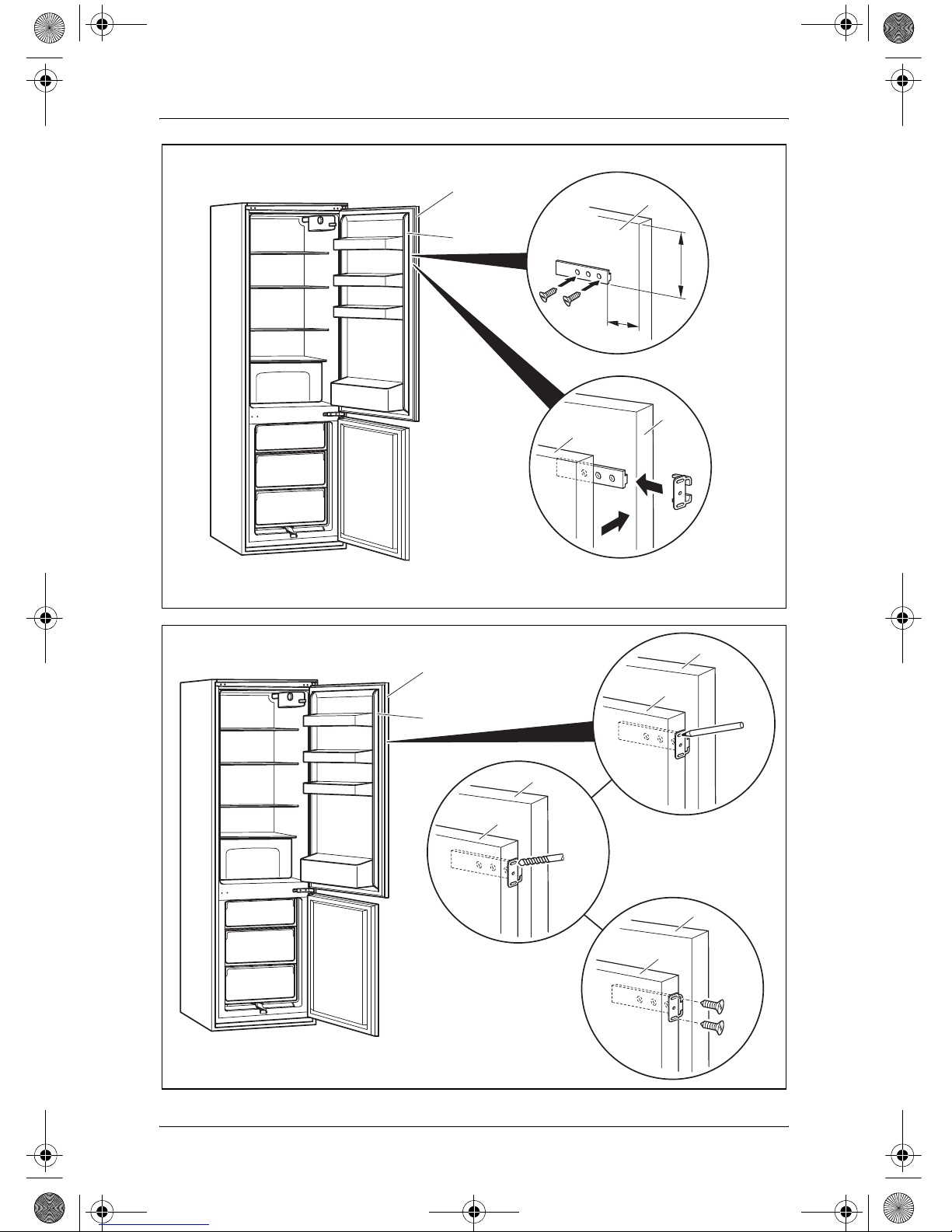

➤Verbinden Sie die Türen des Kühlschranks mit den Türen des Einbau-
schrankes wie in Abb. d, Seite 10 bis Abb. e, Seite 10 gezeigt.
_HDC270.book Seite 18 Montag, 18. Oktober 2010 8:12 20

HDC-270 Kühlschrank einbauen
19
6.4 Kühlschrank elektrisch anschließen
An eine Batterie anschließen
AACHTUNG!
zUm Spannungs- und Leistungsverluste zu vermeiden, sollte
das Anschlusskabel möglichst kurz und nicht unterbrochen
sein.
Vermeiden Sie deshalb zusätzliche Schalter, Stecker oder
Verteilerdosen.
zKlemmen Sie das Gerät und andere Verbraucher von der
Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät
aufladen.
Überspannungen können die Elektronik der Geräte
beschädigen.
Der Kühlschrank kann mit 12 V oder mit 24 V Gleichspannung betrieben
werden.
Zur Sicherheit ist der Kühlschrank mit einem elektronischen Verpolungs-
schutz ausgestattet, der den Kühlschrank gegen Verpolung beim Batterie-
anschluss und gegen Kurzschluss schützt.
Zum Schutz der Batterie schaltet sich der Kühlschrank automatisch ab, wenn
die Spannung nicht mehr ausreicht (siehe folgende Tabelle).
➤Bestimmen Sie den notwendigen Querschnitt des Kabels in Abhängigkeit
von der Kabellänge gemäß Abb. f, Seite 11.
Legende zu Abb. f, Seite 11
AACHTUNG!
Achten Sie auf die richtige Polarität.
12 V 24 V
Ausschaltspannung 10,4 V 22,8 V
Wiedereinschaltspannung 11,7 V 24,2 V
Koordinatenachse Bedeutung Einheit
l Kabellänge m
∅Kabelquerschnitt mm²
_HDC270.book Seite 19 Montag, 18. Oktober 2010 8:12 20

Kühlschrank einbauen HDC-270
20
➤Kontrollieren Sie vor Inbetriebnahme des Gerätes, ob die Betriebs-
spannung und die Batteriespannung übereinstimmen (siehe Typen-
schild).
➤Schließen Sie Ihren Kühlschrank
– möglichst direkt an die Pole der Batterie an oder
– an einen Steckplatz an, der mit mindestens 15 A (bei 12 V) bzw. 7,5 A
(bei 24 V) abgesichert ist.
An ein 230-V-Netz anschließen
DGEFAHR! Lebensgefahr!
zHantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse
Hände haben oder mit den Füßen in der Nässe stehen.
zWenn Sie Ihr Kühlgerät an Bord eines Bootes per Land-
anschluss am 230-V-Netz betreiben, müssen Sie auf jeden Fall
einen FI-Schutzschalter zwischen 230-V-Netz und Kühlgerät
schalten.
Lassen Sie sich von einem Fachmann beraten.
➤Verwenden Sie das Anschlusskabel für das Wechselstromnetz.
_HDC270.book Seite 20 Montag, 18. Oktober 2010 8:12 20
