Waeco CR-50 User manual

CR-50, CR-65, CR-80, CR-110, CR-140
CR-65
CR-80
CR-50
CR-110
CR-140
DE 13 Kühlschrank
Bedienungsanleitung
EN 34 Refrigerator
Operating Manual
FR 54 Réfrigérateur
Notice d'utilisation
ES 77 Nevera
Instrucciones de uso
IT 98 Frigorifero
Istruzioni per l'uso
NL 119 Koelkast
Gebruiksaanwijzing
DA 140 Køleskab
Betjeningsvejledning
SV 161 Kylskåp
Bruksanvisning
NO 180 Kjøleskap
Bruksanvisning
FI 200 Jääkaapp
Käyttöohje
_cr-kuehlschraenke.book Seite 1 Montag, 6. April 2009 1:03 13

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
_cr-kuehlschraenke.book Seite 2 Montag, 6. April 2009 1:03 13

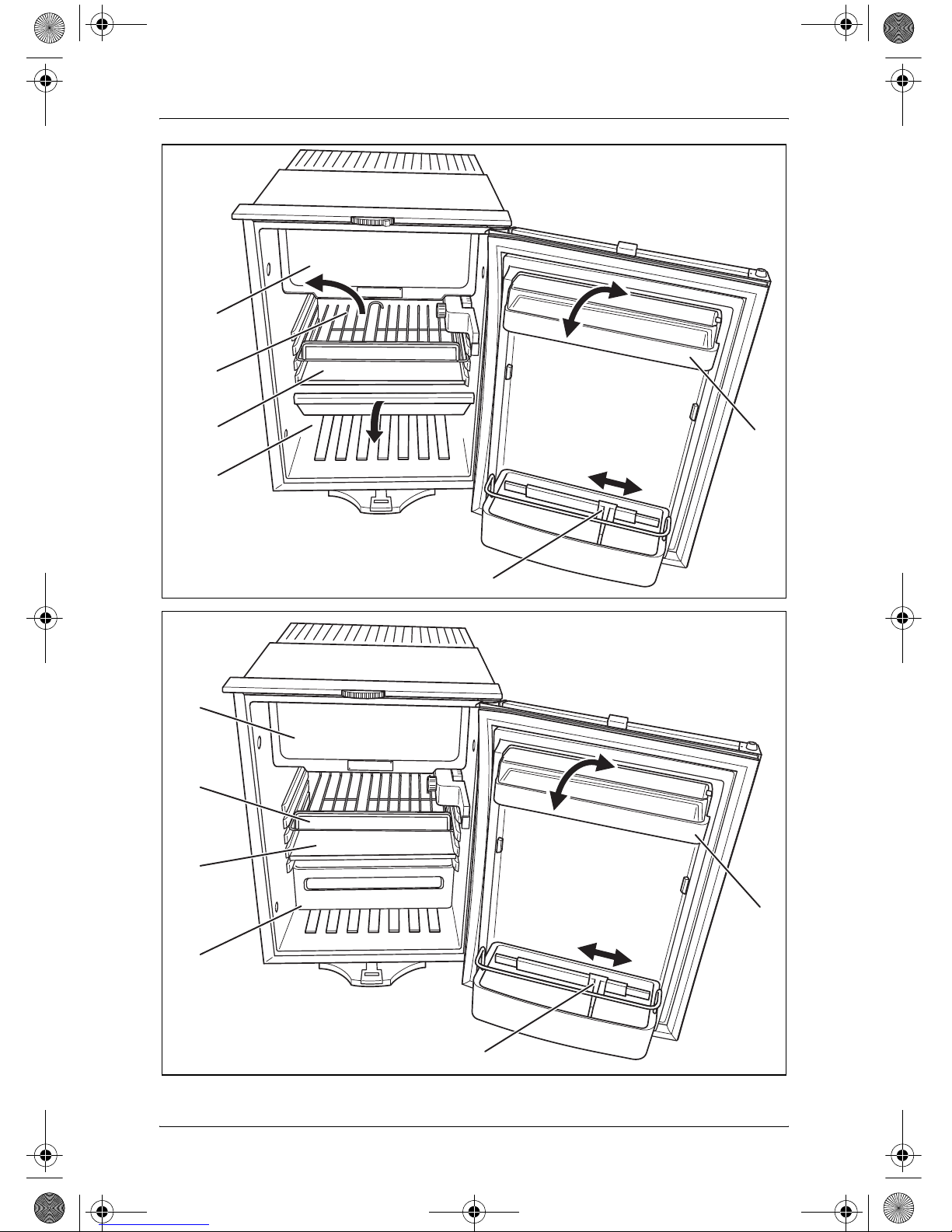

COOLMATIC CR-Serie
3
1
2
4
3
5
6
CR-50
1
4
3
2
1
5
6
CR-65
2
_cr-kuehlschraenke.book Seite 3 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
4
4
3
2
1
5
6
CR-80
3
3
2
1
4
5
6
CR-110
4
_cr-kuehlschraenke.book Seite 4 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
5
0
1
2
3
4
5
6
7
4
1
23
6
1
2
6
5
3
4
CR-140
5
_cr-kuehlschraenke.book Seite 5 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
6
1
4
3
2
ca. 50 mm
8
1
Vent Lock
9
1
2
7
_cr-kuehlschraenke.book Seite 6 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
7
1
2
0
1
a
_cr-kuehlschraenke.book Seite 7 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
8
c d
1
b
_cr-kuehlschraenke.book Seite 8 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
9
1
rt
sw
f
∅/mm²
l/m
12 V 24 V
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28
0
2
6
10
14
e
_cr-kuehlschraenke.book Seite 9 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
10
1
3
2
g
380
534
500
CR-50
h
_cr-kuehlschraenke.book Seite 10 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
11
CR-65
448
525
545
i
CR-80
475
640
528
j
CR-110
520
745
558
k
_cr-kuehlschraenke.book Seite 11 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
12
CR-140
525
810
620
l
A
B
m
_cr-kuehlschraenke.book Seite 12 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie
13
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des
Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 14
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Kühlschrank aufstellen und anschließen . . . . . . . . . . . . . . . . . . . . . 19
8 Kühlschrank benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
9 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
11 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
12 Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
_cr-kuehlschraenke.book Seite 13 Montag, 6. April 2009 1:03 13

Hinweise zur Benutzung der Anleitung COOLMATIC CR-Serie
14
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
dWarnung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder
Materialschäden führen.
aAchtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden
führen und die Funktion des Gerätes beeinträchtigen.
eWarnung!
Sicherheitshinweis, der auf Gefahren durch elektrischen Strom
oder elektrische Spannung hinweist: Nichtbeachtung kann zu
Personen- oder Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
IHinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheitshinweise
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender
Punkte:
zBeschädigungen am Gerät durch mechanische Einflüsse und Über-
spannungen
zVeränderungen am Gerät ohne ausdrückliche Genehmigung vom
Hersteller
zVerwendung für andere als die in der Anleitung beschriebenen Zwecke
_cr-kuehlschraenke.book Seite 14 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie Sicherheitshinweise
15
2.1 Allgemeine Sicherheit
azLassen Sie Installationen in Feuchträumen nur vom Fachmann
verlegen.
zWenn das Gerät sichtbare Beschädigungen aufweist, dürfen
Sie es nicht in Betrieb nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren entstehen.
Wenden Sie sich im Reparaturfall an den WAECO Kunden-
dienst.
zAchtung: Öffnen oder beschädigen Sie auf keinen Fall den
Kühlkreislauf.
zStellen Sie das Gerät an einem trockenen und gegen Spritz-
wasser geschützten Platz auf.
zStellen Sie das Gerät nicht in der Nähe von offenen Flammen
oder anderen Wärmequellen (Heizung, starke Sonnen-
einstrahlung, Gasöfen usw.) ab.
zAchten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt
werden.
zDas Gerät ist nicht geeignet für den Lagerung ätzender oder
lösungsmittelhaltiger Stoffe!
ezKontrollieren Sie vor Inbetriebnahme des Gerätes, ob die
Betriebsspannung und die Batteriespannung übereinstimmen
(siehe Typenschild).
zLebensgefahr!
Beim Einsatz auf Booten: Sorgen Sie bei Netzbetrieb unbe-
dingt dafür, dass Ihre Stromversorgung über einen FI-Schalter
abgesichert ist!
zWenn die Anschlussleitung dieses Gerätes beschädigt wird,
muss sie durch eine besondere Anschlussleitung ersetzt wer-
den, die vom Hersteller oder seinem Kundendienst erhältlich ist.
_cr-kuehlschraenke.book Seite 15 Montag, 6. April 2009 1:03 13

Lieferumfang COOLMATIC CR-Serie
16
2.2 Sicherheit beim Betrieb des Gerätes
azElektrogeräte sind kein Kinderspielzeug!
Kinder können Gefahren, die von elektrischen Geräten aus-
gehen, nicht richtig einschätzen. Lassen Sie Kinder nicht ohne
Aufsicht elektrische Geräte benutzen.
zTauen Sie das Gerät rechtzeitig ab, um Energie zu sparen.
zWenn Sie das Gerät an eine Batterie anschließen, stellen Sie
sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung
kommen.
zSchützen Sie das Gerät vor Regen und Feuchtigkeit.
ezLebensgefahr!
Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies
gilt vor allem beim Betrieb am Wechselstromnetz.
zKlemmen Sie das Gerät und andere Verbraucher von der
Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät
aufladen.
Überspannungen können die Elektronik der Geräte
beschädigen.
IzHinweis:
Trennen Sie das Gerät von der Spannungsversorgung, wenn
Sie es lange nicht brauchen.
3 Lieferumfang
Menge Bezeichnung
1 Kühlschrank
1 Kabelsatz (nur AC-Ausführung)
1 Bedienungsanleitung
_cr-kuehlschraenke.book Seite 16 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie Zubehör
17
4 Zubehör
5 Bestimmungsgemäßer Gebrauch
Der Kühlschrank eignet sich zum Kühlen und Tiefkühlen von
Lebensmitteln. Das Gerät kann an mehrere Energiequellen (12 V
und 24 V und/oder 110–240 V) angeschlossen werden.
aAchtung!
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die
Kühlleistung des Gerätes den Anforderungen der jeweiligen Arz-
neimittel entspricht.
6 Technische Beschreibung
Die WAECO Kühlgeräte der CR-Serie können Waren abkühlen und kühl
halten. Im Gefrierfach können Waren tiefgekühlt werden.
Alle im Kühlschrank verwendeten Materialien sind unbedenklich für Lebens-
mittel. Der Kühlkreislauf ist wartungs- und FCKW-frei.
Die Kühlschränke sind geeignet für den Einsatz an einer Gleichspannung
von 12 V oder 24 V (z. B. in Wohnmobilen, in Wohnwagen oder auf Booten).
IHinweis
Das Modell CR-140 und alle US-Versionen sind ausschließlich als
DC/AC-Ausführung erhältlich. Diese Kühlschranke können sowohl
an einer 12- bzw 24-V-Gleichstromquelle, als auch an einer
110–240-V-Wechselstromquelle betrieben werden. Die
Anschlussspannung Ihres Gerätes finden Sie auf dem Typenschild
an der Geräterückseite.
Mit einem Gleichrichter (Zubehör) können die 12 bzw. 24-V-Kühlschränke
an einem Wechselstromnetz betrieben werden:
zGleichrichter MPS-35: für den Einsatz an einem 110 – 240-V-Netz
Art.-Nr. Bezeichnung Erklärung
MPS-35 Gleichrichter
für 110 – 240 V
Transformiert die Eingangspannung zum Anschluss
eines reinen 12 bzw. 24-V-Kühlschrankes an das
110 bis 240-V-Wechselstromnetz.
_cr-kuehlschraenke.book Seite 17 Montag, 6. April 2009 1:03 13

Technische Beschreibung COOLMATIC CR-Serie
18
Beim Einsatz auf Booten kann der Kühlschrank einer Dauer-Krängung von
30° ausgesetzt werden.
Über einen Thermostat kann die gewünschte Temperatur stufenlos einge-
stellt werden.
6.1 Bedienelemente im Innenraum
Die unterschiedlichen Kühlschranktypen sind in folgenden Abbildungen dar-
gestellt:

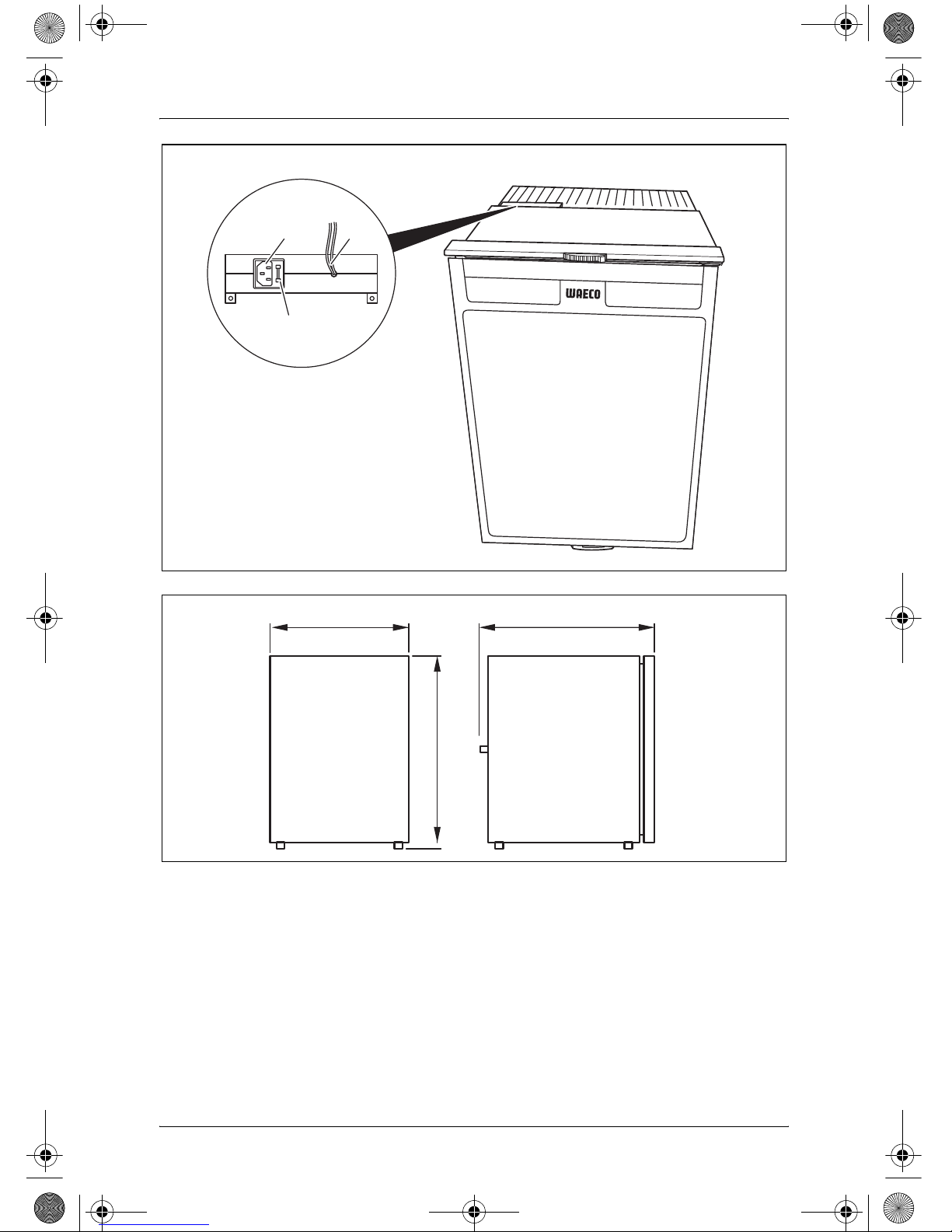

zCR-50: Abb. 1, Seite 3
zCR-65: Abb. 2, Seite 3
zCR-80: Abb. 3, Seite 4
zCR-110: Abb. 4, Seite 4
zCR-140: Abb. 5, Seite 5
6.2 Bedienelemente
Nr in
Abbildung Erklärung
1 Gefrierfach
2Gitter (klappbar, so dass Flaschen in den Kühlraum gestellt
werden können)
3Obstfach
4Ablagefläche
5 Flaschenarretierung
(zum Festsetzen von Flaschen im Türfach)
6Deckelfach (klappbar)
Nr in
Abb. 6, Seite 5 Erklärung
1 Temperaturregler
2Grüne LED: Betrieb
3 Rote LED: Fehler
4Innenbeleuchtung
_cr-kuehlschraenke.book Seite 18 Montag, 6. April 2009 1:03 13

COOLMATIC CR-Serie Kühlschrank aufstellen und anschließen
19
7 Kühlschrank aufstellen und
anschließen
aSicherheitshinweise zur Installation auf Booten
Bitte beachten Sie speziell bei der Installation auf Booten folgende
Hinweise:
– Das Gerät ist für eine Krängung von bis zu 30° ausgelegt. Be-
achten Sie beim Aufstellen des Kühlschrankes, dass das Gerät
für diese Gegebenheiten gesichert sein muss. Wenden Sie sich
bei Fragen zur Installation an einen ausgewiesenen Fachbe-
trieb.
– Stellen Sie den Kühlschrank so auf, dass die erwärmte Luft gut
abziehen kann (entweder nach oben oder zu den Seiten,
Abb. 8, Seite 6).
– Das Gerät ist für Umgebungstemperaturen zwischen +18 °C
und +43 °C vorgesehen.
– Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Strom-
versorgung über einen FI-Schalter abgesichert ist!
– Beachten Sie auch alle weitergehenden Installationshinweise in
diesem Kapitel.
7.1 Kühlschrank aufstellen
aAchtung!
– Befestigen Sie das Gerät wie in der Bedienungsanleitung be-
schrieben um Gefährdungen zu vermeiden.
– Halten Sie Öffnungen (Lüftungsschlitze etc.) im Gehäuse oder
der Einbaustruktur frei von Gegenständen.
– Der Kühlschrank eignet sich ausschließlich zur Installation in
einer Einbaunische. Nach dem Einbau darf ausschließlich die
Gerätefront frei zugänglich sein.
IHinweis
Bei Schlepptüreinbau entfernen Sie bitte den oberen und unteren
Verriegelungsmechanismus. Informationen hierzu erhalten Sie bei
der Dometic WAECO Niederlassung in Ihrem Land (Adressen sie-
he Rückseite der Anleitung).
Das Gerät ist für Umgebungstemperaturen zwischen +18 °C und +43 °C vor-
gesehen. Im Dauerbetrieb darf die Luftfeuchtigkeit nicht über 90 % liegen.
_cr-kuehlschraenke.book Seite 19 Montag, 6. April 2009 1:03 13

Kühlschrank aufstellen und anschließen COOLMATIC CR-Serie
20
Stellen Sie das Kühlgerät an einem trockenen, geschützten Platz auf. Ver-
meiden Sie das Aufstellen neben Wärmequellen wie Heizungen, Gasöfen,
Warmwasserleitungen usw. Lassen Sie das Gerät nicht in der prallen Sonne
stehen.
Stellen Sie den Kühlschrank so auf, dass die erwärmte Luft gut abziehen
kann (entweder nach oben oder zu den Seiten). Stellen Sie daher eine aus-
reichende Belüftung sicher (Abb. 8, Seite 6).
Das im Normalbetrieb des Kühlschranks entstehende Kondensat kann durch
zwei Abflüsse am Gerät abgeführt werden. Im Auslieferzustand des Gerätes
sind diese Abflüsse verschlossen. Die beiden Abflüsse befinden sich an der
Rückseite und an der Unterseite des Gerätes (Abb. m, Seite 12).
➤Wählen Sie den für Ihren Einbauort geeigneten Kondensatabfluss und
entfernen Sie an diesem die Abdeckkappe.
➤Stechen Sie mit einem spitzen Gegenstand (z.B. Schraubendreher)
ca. 25 bis 30 mm tief in den Abfluss um die Geräteinnenseite zu öffnen.
Wenn Sie den Kühlschrank in eine Nische stellen, können Sie ihn von innen
mit geeigneten Schrauben fixieren:
➤Lösen Sie die Blindkappen (Abb. 72, Seite 6).
➤Schieben Sie den Kühlschrank in die Nische.
➤Drehen Sie geeignete Schrauben (Abb. 71, Seite 6) ein, um den Kühl-
schrank zu befestigen.
➤Drücken Sie die Blindkappen (Abb. 72, Seite 6) in die Öffnungen.

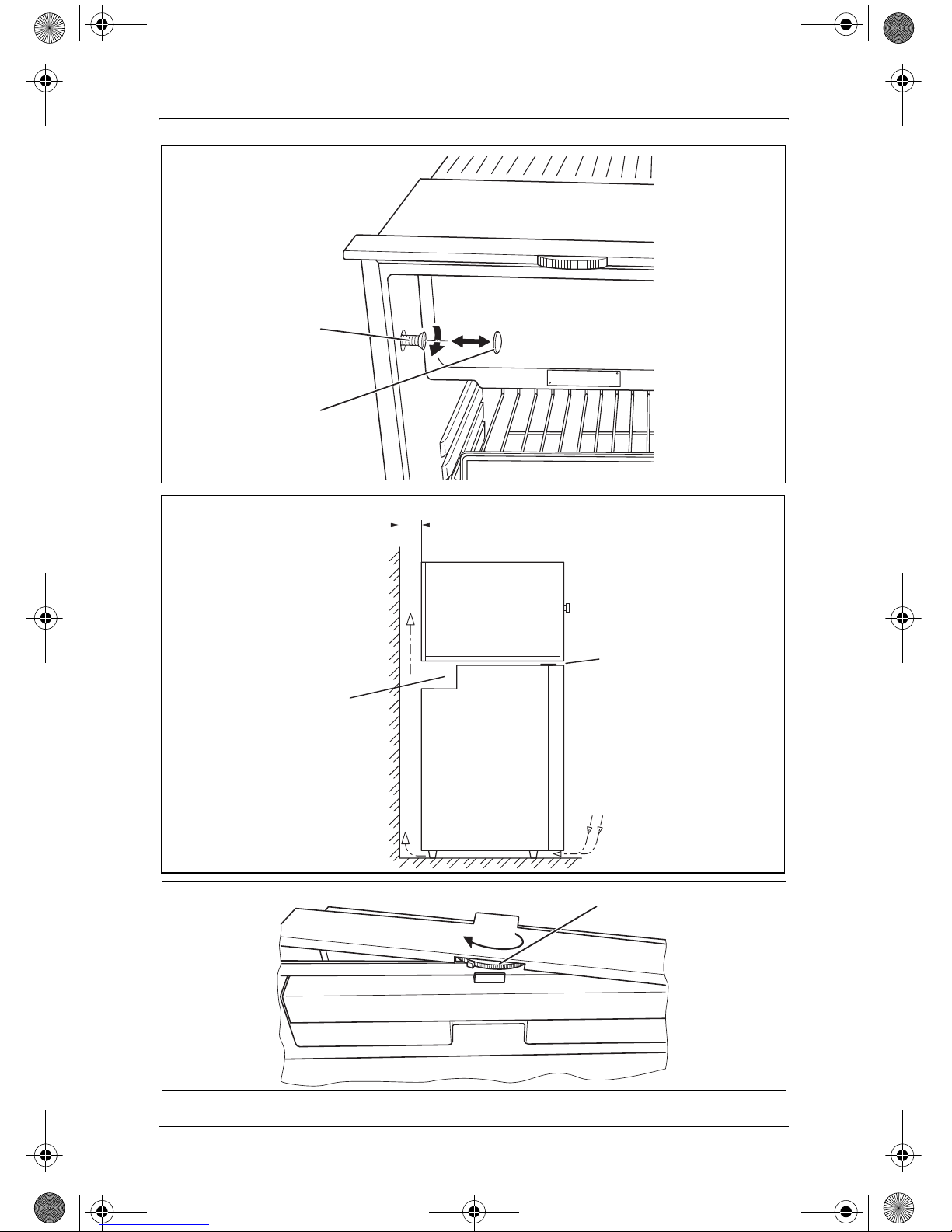

Nr in
Abb. 8, Seite 6 Erklärung
1 kalte Zuluft
2warme Abluft
3 Kondensator
4Abstand oberhalb, wenn nach oben oder zur Seite nicht
genügend Abluft zirkulieren kann
_cr-kuehlschraenke.book Seite 20 Montag, 6. April 2009 1:03 13
