Waeco MagicTouch MT200 FO3 User manual

MagicTouch MT200 FO3
(9101300030)
DE 5 Funk-Fernbedienung
Fahrzeugspezifische Einbauhinweise
EN 8 Radio Remote Control
Vehicle-specific installation
instructions
FR 11 Radiotélécommande
Instructions de montage spécifiques
au véhicule
ES 14 Mando a distancia por radio
Indicaciones para el montaje
específicas del vehículo
IT 17 Radiotelecomando
Indicazioni di montaggio specifiche per
il veicolo
NL 20 Draadloze afstandsbediening
Voertuigspecifieke
inbouwvoorschriften
DA 23 Radio-fjernbetjening
Køretøjsspecifikke
installationshenvisninger
SV 26 Radio-fjärrkontroll
Fordonsspecifika anvisningar för
montering
NO 28 Radio-fjernkontrol
Kjøretøyspesifikke monteringsråd
FI 30 Radiokauko-ohjain
Ajoneuvokohtaiset asennusohjeet
_MT200_FO3.book Seite 1 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3
2
1
1
1
2
1
3
_MT200_FO3.book Seite 2 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3
3
1
4
1
5
1
6
_MT200_FO3.book Seite 3 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3
4
1
7
_MT200_FO3.book Seite 4 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3 Geeignet zum Einbau in folgende Fahrzeuge
5
Im folgenden finden Sie fahrzeugspezifische Einbauhinweise zu
MagicTouch MT200. Alle weiteren Informationen finden Sie in der Montage-
und Bedienungsanleitung.
1 Geeignet zum Einbau in folgende Fahrzeuge
Die Funk-Fernbedienung MagicTouch MT200 FO3 (Art.-Nr. 9101300030) kann in
folgenden Fahrzeugtypen verwendet werden:
zFord Fiesta 03 – 05
zFord Focus 98 – 03
Keine Ansteuerung der Doppelverriegelung bzw. serienmäßigen Alarmanlage
2 MT200 montieren und anschließen
IHINWEIS
Verwenden Sie die roten Schneidverbinder für Leitungen bis max. 1 mm².
Verwenden Sie die blauen Schneidverbinder für Leitungen von 1,5 bis
2,5 mm².
➤Klemmen Sie das Masseband am Minuspol der Fahrzeugbatterie ab.
Ford Fiesta ab 2003 – 2005
Der elektrische Anschluss erfolgt am Zentralverriegelungs-Steuergerät unterhalb
des Armaturenbrettes auf der Fahrerseite (Abb. 51, Seite 3) und am Zündschloss
(Abb. 61, Seite 3).
➤Demontieren Sie die linke untere Verkleidung des Armaturenbrettes und die
Lenksäulenverkleidung.
➤Verbinden Sie die folgenden Leitungen der Funk-Fernbedienung jeweils mit
Hilfe von Schneidverbindern mit den genannten Leitungen und Steckern des
Zentralverriegelungs-Steuergerätes (Abb. 51, Seite 3):
– die orange/schwarze Leitung mit der schwarz/orangen Leitung aus Pin 10
des 23-poligen grünen Steckers
– die weiß/schwarze Leitung mit der schwarz/weißen Leitung aus Pin 10 des
23-poligen grauen Steckers
– die blaue Leitung mit der blauen Leitung aus Pin 7 des 23-poligen blauen
Steckers
– die blau/rote Leitung mit der blau/roten Leitung aus Pin 6 des 23-poligen
blauen Steckers
➤Verbinden Sie die folgenden Leitungen der Funk-Fernbedienung jeweils mit
Hilfe von Schneidverbindern mit den genannten Leitungen am Zündschloss
(Abb. 61, Seite 3):
– die rote Leitung mit der orange/schwarzen Leitung
– die orange Leitung mit der grün/gelben Leitung
➤Verbinden Sie die braune Leitung der Funk-Fernbedienung mit Hilfe eines
Schneidverbinders mit der schwarzen Leitung vom Massepunkt an der Lenk-
säule (Abb. 71, Seite 4)
_MT200_FO3.book Seite 5 Montag, 19. April 2010 7:30 19

MT200 montieren und anschließen MagicTouch MT200 FO3
6
Ford Focus 1998 bis 2002
Der elektrische Anschluss erfolgt am Zentralverriegelungs-Steuergerät (Abb. 11,
Seite 2) hinterm Handschuhfach und am Kabelstrang (Abb. 21, Seite 2) oberhalb
des Heizungskastens.
➤Hängen Sie das Handschuhfach durch vorsichtiges seitliches Drücken aus.
➤Verbinden Sie die folgenden Leitungen der Funk-Fernbedienung jeweils mit
Hilfe von Schneidverbindern mit den genannten Leitungen des 16-poligen
Steckers des Zentralverriegelungs-Steuergerätes (Abb. 11, Seite 2):
– die rote Leitung mit der orange/weißen Leitung aus Pin 1
– die braune Leitung mit der schwarzen Leitung aus Pin 5
– die orange Leitung mit der grün/weißen Leitung aus Pin 10
– die weiß/schwarze Leitung mit der schwarz/grünen Leitung aus Pin 13
– die orange/schwarze Leitung mit der schwarz/orangen Leitung aus Pin 16
➤Verbinden Sie die folgenden Leitungen der Funk-Fernbedienung jeweils mit
Hilfe von Schneidverbindern mit den genannten Leitungen aus dem Kabelstrang
oberhalb des Heizungskastens (Abb. 21, Seite 2):
– die blau/rote Leitung mit der rot/blauen Leitung
– die blaue Leitung mit der blauen Leitung
Ford Focus ab 2003
Der elektrische Anschluss erfolgt am Zentralverriegelungs-Steuergerät (Abb. 31,
Seite 2) hinterm Handschuhfach und am Kabelstrang (Abb. 41, Seite 3) oberhalb
des Heizungskastens.
➤Hängen Sie das Handschuhfach durch vorsichtiges, seitliches Drücken aus.
➤Verbinden Sie die folgenden Leitungen der Funk-Fernbedienung jeweils mit
Hilfe von Schneidverbindern mit den genannten Leitungen und Steckern des
Zentralverriegelungs-Steuergerätes (Abb. 31, Seite 2):
– die orange/schwarze Leitung mit der schwarz/orangen Leitung aus Pin 19
des 23-poligen grauen Steckers
– die weiß/schwarze Leitung mit der schwarz/grünen Leitung aus Pin 16 des
23-poligen grünen Steckers
– die blaue Leitung mit der blauen Leitung aus Pin 3 des 23-poligen blauen
Steckers
– die blau/rote Leitung mit der blau/roten Leitung aus Pin 4 des 23-poligen
blauen Steckers
➤Verbinden Sie die folgenden Leitungen der Funk-Fernbedienung jeweils mit
Hilfe von Schneidverbindern mit den genannten Leitungen aus dem Kabelstrang
oberhalb des Heizungskastens (Abb. 41, Seite 3):
– die rote Leitung mit der orange/schwarzen Leitung
– die orange Leitung mit der grün/gelben Leitung
➤Klemmen Sie die braune Leitung der Funk-Fernbedienung an einen vorhande-
nen Massepunkt an.
_MT200_FO3.book Seite 6 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3 MT200 montieren und anschließen
7
Montage abschließen
➤Klemmen Sie das Masseband am Minuspol der Fahrzeugbatterie wieder an.
➤Testen Sie die Funktion der Funk-Fernbedienung.
➤Befestigen Sie das Steuergerät mit dem beiliegenden Befestigungsmaterial.
➤Montieren Sie demontierte Verkleidungen/Abdeckungen wieder.
_MT200_FO3.book Seite 7 Montag, 19. April 2010 7:30 19

Suitable for installing in the following vehicles MagicTouch MT200 FO3
8
The following information contains vehicle-specific installation instructions
for MagicTouch MT200. Refer to the installation and operating manual for any
further information.
1 Suitable for installing in the following vehicles
The MagicTouch MT200 F03 radio remote control (item no. 9101300030) can be
used in the following vehicle types:
zFord Fiesta 03 – 05
zFord Focus 98 – 03
No activation of the double-locking or alarm system fitted as standard
2 Installing and connecting the MT200
INOTE
Use a red piercing connector for cables with a cross-section of max. 1 mm².
Use a blue piercing connector for cables with a cross-section of between
1.5 to 2.5 mm².
➤Undo the strap on the negative terminal of the vehicle battery.
Ford Fiesta from 2003 – 2005
The electrical connection is made at the central locking control device underneath the
dashboard on the driver's side (fig. 51, page 3) and on the ignition socket
(fig. 61, page 3).
➤Remove the left, bottom panel of the dashboard and the steering column clad-
ding.
➤Connect the following cables of the radio remote control using piercing connec-
tors to the cables and plugs of the central locking control device (fig. 51,
page 3):
– Connect the orange/black cable to the black/orange cable from pin 10 of the
23-pin, green plug
– Connect the white/black cable to the black/white cable from pin 10 of the
23-pin, grey plug
– Connect the blue cable to the blue cable from pin 7 of the 23-pin, blue plug
– Connect the blue/red cable to the blue/red cable from pin 6 of the 23-pin, blue
plug
➤Connect the following cables of the radio remote control using piercing connec-
tors to the cables on the ignition socket (fig. 61, page 3):
– Connect the red cable to the orange/black cable
– Connect the orange cable to the green/yellow cable

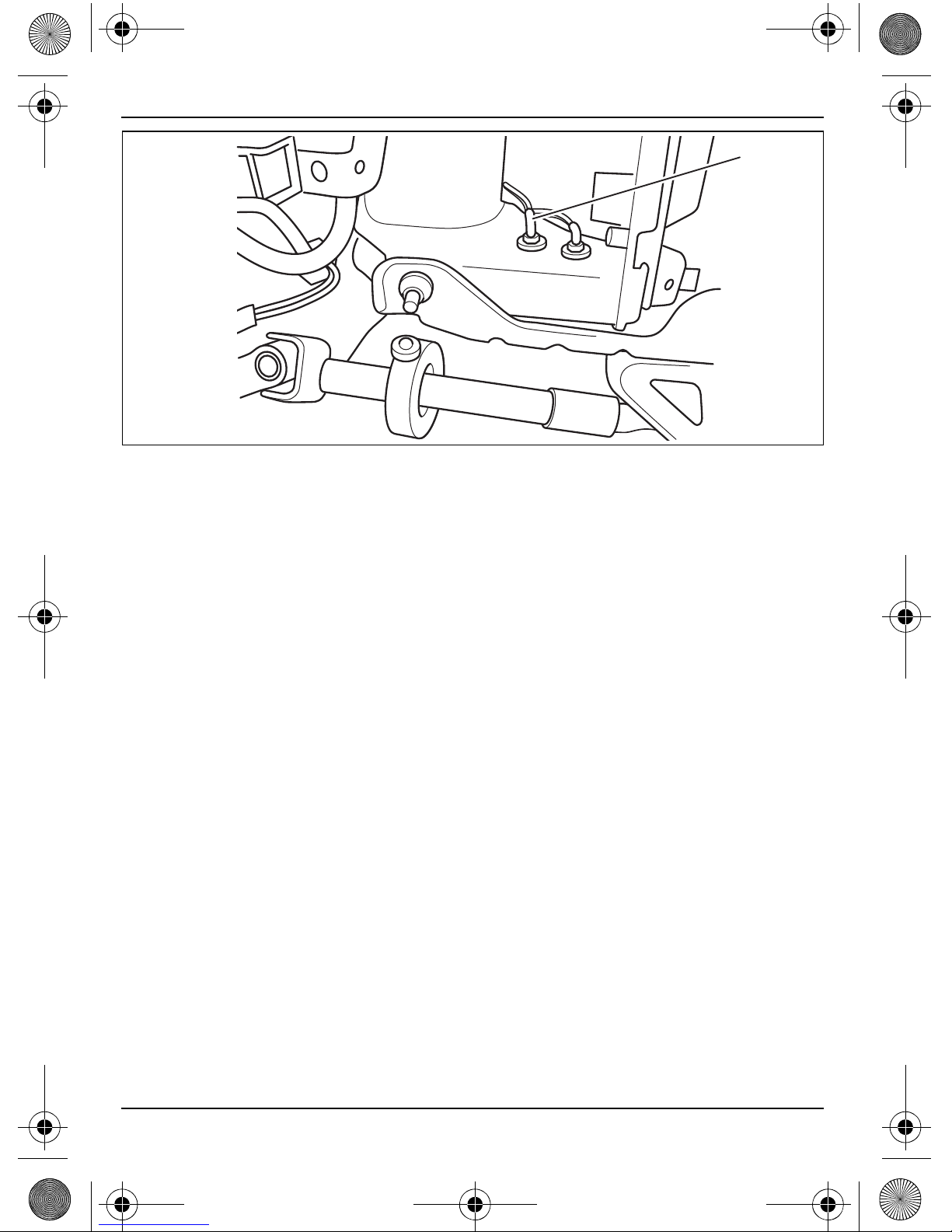

➤Connect the brown cable of the radio remote control to the black cable of the
earth point on the steering column (fig. 71, page 4) using a piercing connector
_MT200_FO3.book Seite 8 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3 Installing and connecting the MT200
9
Ford Focus 1998 to 2002

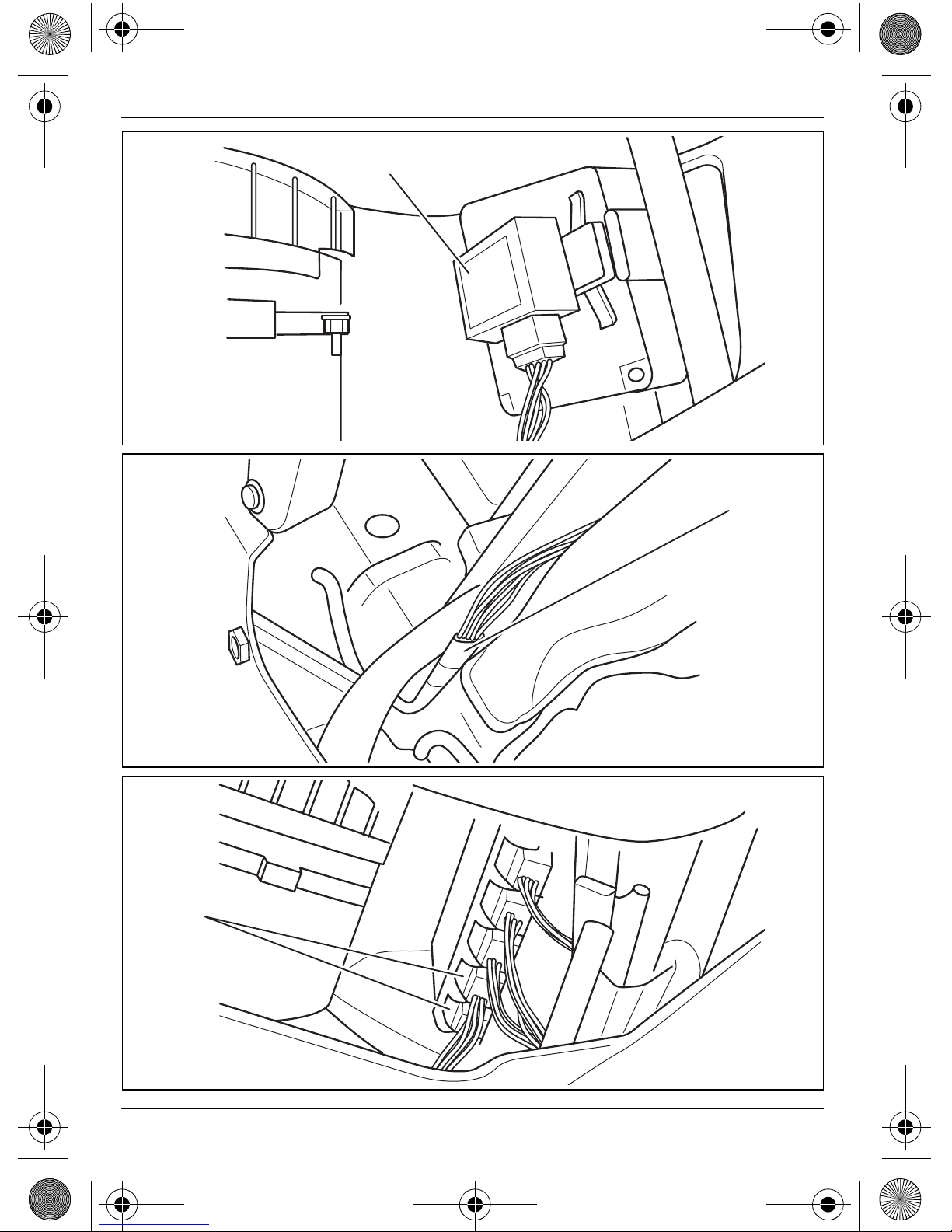

The electrical connection is made at the central locking control device (fig. 11,
page 2) behind the glove compartment and on the cable strand (fig. 21, page 2)
above the heating box.
➤Detach the glove compartment by pressing it out carefully to the side.
➤Connect the following cables of the radio remote control using piercing connec-
tors to the cables of the 16-pin plug of the central locking control device
(fig. 11, page 2):
– Connect the red cable to the orange/white cable from pin 1
– Connect the brown cable to the black cable from pin 5
– Connect the orange cable to the green/white cable from pin 10
– Connect the white/black cable to the black/green cable from pin 13
– Connect the orange/black cable to the black/orange cable from pin 16
➤Connect the following cables of the radio remote control using piercing connec-
tors to the cables named in the cable strand above the heating box (fig. 21,
page 2):
– Connect the blue/red cable to the red/blue cable
– Connect the blue cable to the blue cable
Ford Focus from 2003
The electrical connection is made at the central locking control device (fig. 31,
page 2) behind the glove compartment and on the cable strand (fig. 41, page 3)
above the heating box.
➤Detach the glove compartment by pressing it out carefully to the side.
➤Connect the following cables of the radio remote control using piercing connec-
tors to the cables and plugs of the central locking control device (fig. 31,
page 2):
– Connect the orange/black cable to the black/orange cable from pin 19 of the
23-pin, grey plug
– Connect the white/black cable to the black/green cable from pin 16 of the
23-pin, green plug
– Connect the blue cable to the blue cable from pin 3 of the 23-pin, blue plug.
– Connect the blue/red cable to the blue/red cable from pin 4 of the 23-pin, blue
plug
➤Connect the following cables of the radio remote control using piercing connec-
tors to the cables named in the cable strand above the heating box (fig. 41,
page 3):
– Connect the red cable to the orange/black cable
– Connect the orange cable to the green/yellow cable
➤Connect the brown cable of the radio remote control to an available earth point.
_MT200_FO3.book Seite 9 Montag, 19. April 2010 7:30 19

Installing and connecting the MT200 MagicTouch MT200 FO3
10
Completing installation
➤Reattach the strap on the negative terminal of the vehicle battery again.
➤Test the radio remote control to see if it works correctly.
➤Fasten the control device in place using the fastening material supplied.
➤Remount the panels and covers removed.
_MT200_FO3.book Seite 10 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3 Convient pour le montage dans les véhicules suivants
11
Vous trouverez ci-après les instructions de montage spécifiques à la
MagicTouch MT200. Pour de plus amples informations, reportez-vous aux
instructions de montage et de service.
1 Convient pour le montage dans les véhicules
suivants
La télécommande radio MagicTouch MT200 FO3 (réf. 9101300030) peut être
utilisée dans les types de véhicules suivants :
zFord Fiesta 03 – 05
zFord Focus 98 – 03
Pas de commande du double verrouillage ou système d'alarme de série
2 Montage et raccordement de la MT200
IREMARQUE
Pour les câbles d'une section maximale de 1 mm², utilisez les connecteurs
à lames rouges.
Pour les câbles d'une section maximale de 1,5 à 2,5 mm², utilisez les con-
necteurs à lames bleues.
➤Débranchez la tresse de masse reliée au pôle négatif de la batterie du véhicule.
Ford Fiesta à partir de 2003 – 2005
Le raccordement électrique s'effectue au niveau de l'unité de commande du ver-
rouillage centralisé, sous le tableau de bord, du côté du conducteur (fig. 51,
page 3) et au niveau de la serrure de contact (fig. 61, page 3).
➤Démontez l'habillage inférieur de gauche du tableau de bord et l'habillage de la
colonne de direction.
➤A l'aide de connecteurs à lames, raccordez les câbles suivants de la télécom-
mande radio aux câbles et connecteurs indiqués de l'unité de commande du ver-
rouillage centralisé (fig. 51, page 3) :
– le câble orange/noir au câble noir/orange de la broche 10 du connecteur vert
à 23 pôles
– le câble blanc/noir au câble noir/blanc de la broche 10 du connecteur gris à
23 pôles
– le câble bleu au câble bleu de la broche 7 du connecteur bleu à 23 pôles
– le câble bleu/rouge au câble bleu/rouge de la broche 6 du connecteur bleu à
23 pôles
➤A l'aide de connecteurs à lames, raccordez les câbles suivants de la
télécommande radio aux câbles indiqués de la serrure de contact (fig. 61,
page 3) :
– le câble rouge au câble orange/noir
– le câble orange au câble vert/jaune
_MT200_FO3.book Seite 11 Montag, 19. April 2010 7:30 19

Montage et raccordement de la MT200 MagicTouch MT200 FO3
12
➤A l'aide d'un connecteur à lames, raccordez le câble marron de la
télécommande radio au câble noir du point de masse au niveau de la colonne
de direction (fig. 71, page 4)
Ford Focus 1998 à 2002
Le raccordement électrique s'effectue au niveau de l'unité de commande du ver-
rouillage centralisé (fig. 11, page 2) derrière la boîte à gants et au niveau du fais-
ceau de câbles (fig. 21, page 2) situé au-dessus de la boîte de chauffage.
➤Appuyez avec précaution sur les côtés de la boîte à gants pour la sortir.
➤A l'aide de connecteurs à lames, raccordez les câbles suivants de la
télécommande radio aux câbles indiqués du connecteur à 16 pôles de l'unité de
commande du verrouillage centralisé (fig. 11, page 2) :
– le câble rouge au câble orange/blanc de la broche 1
– le câble marron au câble noir de la broche 5
– le câble orange au câble vert/blanc de la broche 10
– le câble blanc/noir au câble noir/vert de la broche 13
– le câble orange/noir au câble noir/orange de la broche 16
➤A l'aide de connecteurs à lames, raccordez les câbles suivants de la
télécommande radio aux câbles indiqués du faisceau de câbles situé au-dessus
de la boîte de chauffage (fig. 21, page 2) :
– le câble bleu/rouge au câble rouge/bleu
– le câble bleu au câble bleu
Ford Focus à partir de 2003
Le raccordement électrique s'effectue au niveau de l'unité de commande du ver-
rouillage centralisé (fig. 31, page 2) derrière la boîte à gants et au niveau du fais-
ceau de câbles (fig. 41, page 3) situé au-dessus de la boîte de chauffage.
➤Appuyez avec précaution sur les côtés de la boîte à gants pour la sortir.
➤A l'aide de connecteurs à lames, raccordez les câbles suivants de la
télécommande radio aux câbles et connecteurs indiqués de l'unité de comman-
de du verrouillage centralisé (fig. 31, page 2) :
– le câble orange/noir au câble noir/orange de la broche 19 du connecteur gris
à 23 pôles
– le câble blanc/noir au câble noir/vert de la broche 16 du connecteur vert à
23 pôles
– le câble bleu au câble bleu de la broche 3 du connecteur bleu à 23 pôles
– le câble bleu/rouge au câble bleu/rouge de la broche 4 du connecteur bleu à
23 pôles
➤A l'aide de connecteurs à lames, raccordez les câbles suivants de la
télécommande radio aux câbles indiqués du faisceau de câbles situé au-dessus
de la boîte de chauffage (fig. 41, page 3) :
– le câble rouge au câble orange/noir
– le câble orange au câble vert/jaune
➤Raccordez le câble marron de la télécommande radio à un point de masse
existant.
_MT200_FO3.book Seite 12 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3 Montage et raccordement de la MT200
13
Finition du montage
➤Rebranchez la tresse de masse sur le pôle négatif de la batterie du véhicule.
➤Vérifiez le fonctionnement de la télécommande radio.
➤Fixez l'unité de commande avec le matériel de fixation fourni.
➤Remontez les habillages/caches que vous avez démontés.
_MT200_FO3.book Seite 13 Montag, 19. April 2010 7:30 19

Adecuado para el montaje en los siguientes vehículos MagicTouch MT200 FO3
14
A continuación encontrará las indicaciones para el montaje específicas del
vehículo para el MagicTouch MT200. El resto de información la encontrará en
las instrucciones de montaje y de uso.
1 Adecuado para el montaje en los siguientes
vehículos
El control remoto por radio MagicTouch MT200 FO3 (art. n.° 9101300030) puede
utilizarse en los siguientes tipos de vehículos:
zFord Fiesta 03 – 05
zFord Focus 98 – 03
Sin activación del bloqueo doble o del sistema de alarma de serie
2 Montar y conectar el MT200
INOTA
Utilice los conectores de corte rojos para cables de un máx. de 1 mm².
Utilice los conectores de corte azules para cables de 1,5 a 2,5 mm².
➤Desconecte el polo negativo de la cinta de conexión al chasis de la batería del
vehículo.
Ford Fiesta a partir de 2003 – 2005
La conexión eléctrica tiene lugar en el dispositivo de control del cierre centralizado
por debajo del tablero de instrumentos en el lado del conductor (fig. 51, página 3)
y en la cerradura de encendido (fig. 61, página 3).
➤Desmonte el recubrimiento inferior izquierdo del tablero de instrumentos y el
recubrimiento de la columna de dirección.
➤Con ayuda de los conectores de corte, conecte los siguientes cables del control
remoto por radio a los cables y a las clavijas del dispositivo de control del cierre
centralizado nombrados (fig. 51, página 3):
– el cable naranja/negro al cable negro/naranja del terminal 10 de la clavija
verde de 23 polos
– el cable blanco/negro al cable negro/blanco del terminal 10 de la clavija gris
de 23 polos
– el cable azul al cable azul del terminal 7 de la clavija azul de 23 polos
– el cable azul/rojo al cable azul/rojo del terminal 6 de la clavija azul de 23 polos
➤Con ayuda de los conectores de corte, conecte los siguientes cables del control
remoto por radio a los cables de la cerradura de encendido nombrados
(fig. 61, página 3):
– el cable rojo al cable naranja/negro
– el cable naranja al cable verde/amarillo
➤Con ayuda de los conectores de corte, conecte el cable marrón del control
remoto por radio al cable negro del punto de masa en la columna de dirección
(fig. 71, página 4)
_MT200_FO3.book Seite 14 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3 Montar y conectar el MT200
15
Ford Focus 1998 hasta 2002
La conexión eléctrica tiene lugar en el dispositivo de control del cierre centralizado
(fig. 11, página 2) detrás de la guantera y en el haz de cables (fig. 21, página 2)
por encima del armazón de la calefacción.
➤Descuelgue la guantera presionando lateralmente con cuidado.
➤Con ayuda de los conectores de corte, conecte los siguientes cables del control
remoto por radio a los cables de la clavija de 16 polos del dispositivo de control
del cierre centralizado nombrados (fig. 11, página 2):
– el cable rojo al cable naranja/blanco del terminal 1
– el cable marrón al cable negro del terminal 5
– el cable naranja al cable verde/blanco del terminal 10
– el cable blanco/negro al cable negro/verde del terminal 13
– el cable naranja/negro al cable negro/naranja del terminal 16
➤Con ayuda de los conectores de corte, conecte los siguientes cables del control
remoto por radio a los cables del haz de cables nombrados por encima del ar-
mazón de la calefacción (fig. 21, página 2):
– el cablo azul/rojo al cable rojo/azul
– el cable azul al cable azul
Ford Focus a partir de 2003
La conexión eléctrica tiene lugar en el dispositivo de control del cierre centralizado
(fig. 31, página 2) detrás de la guantera y en el haz de cables (fig. 41, página 3)
por encima del armazón de la calefacción.
➤Descuelgue la guantera presionando lateralmente con cuidado.
➤Con ayuda de los conectores de corte, conecte los siguientes cables del control
remoto por radio a los cables y a las clavijas del dispositivo de control del cierre
centralizado nombrados (fig. 31, página 2):
– el cable naranja/negro al cable negro/naranja del terminal 19 de la clavija gris
de 23 polos
– el cable blanco/negro al cable negro/verde del terminal 16 de la clavija verde
de 23 polos
– el cable azul al cable azul del terminal 3 de la clavija azul de 23 polos
– el cable azul/rojo al cable azul/rojo del terminal 4 de la clavija azul de 23 polos
➤Con ayuda de los conectores de corte, conecte los siguientes cables del control
remoto por radio a los cables del haz de cables nombrados por encima del ar-
mazón de la calefacción (fig. 41, página 3):
– el cable rojo al cable naranja/negro
– el cable naranja al cable verde/amarillo
➤Conecte el cable marrón del control remoto por radio a un punto de masa
disponible.
_MT200_FO3.book Seite 15 Montag, 19. April 2010 7:30 19

Montar y conectar el MT200 MagicTouch MT200 FO3
16
Terminar el montaje
➤Vuelva a conectar el polo negativo de la cinta de conexión al chasis de la batería
del vehículo.
➤Compruebe el funcionamiento del control remoto por radio.
➤Fije el dispositivo de control con el material de fijación suministrado.
➤Vuelva a montar los revestimientos/cubiertas desmontados.
_MT200_FO3.book Seite 16 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3 Adatto per essere montato nei seguenti veicoli
17
Qui di seguito troverete le istruzioni di montaggio di MagicTouch MT200
specifiche per il veicolo. Troverete tutte le altre informazioni nelle istruzioni di
montaggio e d'uso.
1 Adatto per essere montato nei seguenti veicoli
Il radiocomando a distanza MagicTouch MT200 FO3 (n. art. 9101300030) può
essere utilizzato nei seguenti tipi di veicoli:
zFord Fiesta 03 – 05
zFord Focus 98 – 03
Nessun comando del doppio sistema di chiusura o sistema di allarme di serie
2 Montaggio e collegamento di MT200
INOTA
Utilizzare i connettori a crimpare rossi per i cavi fino a un max di 1 mm².
Utilizzare i connettori a crimpare blu per i cavi da 1,5 a 2,5 mm².
➤Staccare il cavo piatto di massa sul polo negativo della batteria del veicolo.
Ford Fiesta dal 2003 – 2005
Il collegamento elettrico avviene sulla centralina della chiusura centralizzata posta
sotto il cruscotto sul lato conducente (fig. 51, pagina 3) e sul blocchetto dell'accen-
sione (fig. 61, pagina 3).
➤Smontare il rivestimento inferiore a sinistra del cruscotto e il rivestimento del
piantone dello sterzo.
➤Collegare i seguenti cavi del radiocomando a distanza utilizzando i connettori a
crimpare ai cavi menzionati e alle spine della centralina della chiusura centraliz-
zata (fig. 51, pagina 3):
– il cavo arancione/nero al cavo nero/arancione dal pin 10 della spina a 23 poli
verde
– il cavo bianco/nero al cavo nero/bianco dal pin 10 della spina a 23 poli grigia
– il cavo blu al cavo blu dal pin 7 della spina a 23 poli blu
– il cavo blu/rosso al cavo blu/rosso dal pin 6 della spina a 23 poli blu
➤Collegare i seguenti cavi del radiocomando a distanza utilizzando i connettori a
crimpare ai cavi menzionati posti sul blocchetto dell'accensione (fig. 61,
pagina 3):
– il cavo rosso al cavo arancione/nero
– il cavo arancione al cavo verde/giallo
➤Collegare il cavo marrone del radiocomando a distanza al cavo nero dal punto
di massa posto sul piantone dello sterzo (fig. 71, pagina 4) utilizzando un con-
nettore a crimpare
_MT200_FO3.book Seite 17 Montag, 19. April 2010 7:30 19

Montaggio e collegamento di MT200 MagicTouch MT200 FO3
18
Ford Focus da 1998 a 2002
Il collegamento elettrico avviene sulla centralina della chiusura centralizzata
(fig. 11, pagina 2) posta dietro il vano portaoggetti e sul fascio di cavi (fig. 21,
pagina 2) sopra la cassetta del riscaldamento.
➤Sganciare il vano portaoggetti premendo lateralmente con cautela.
➤Collegare i seguenti cavi del radiocomando a distanza utilizzando i connettori a
crimpare ai cavi menzionati della spina a 16 poli della centralina della chiusura
centralizzata (fig. 11, pagina 2):
– il cavo rosso al cavo arancione/bianco dal pin 1
– il cavo marrone al cavo nero dal pin 5
– il cavo arancione al cavo verde/bianco dal pin 10
– il cavo bianco/nero al cavo nero/verde dal pin 13
– il cavo arancione/nero al cavo nero/arancione dal pin 16
➤Collegare i seguenti cavi del radiocomando a distanza ai cavi menzionati dal fa-
scio di cavi posto sopra la cassetta del riscaldamento (fig. 21, pagina 2) utiliz-
zando i connettori a crimpare:
– cavo blu/rosso al cavo rosso/blu
– cavo blu al cavo blu
Ford Focus a partire dal 2003
Il collegamento elettrico avviene sulla centralina della chiusura centralizzata
(fig. 31, pagina 2) posta dietro il vano portaoggetti e sul fascio di cavi (fig. 41,
pagina 3) sopra la cassetta del riscaldamento.
➤Sganciare il vano portaoggetti premendo lateralmente con cautela.
➤Collegare i seguenti cavi del radiocomando a distanza ai cavi menzionati e alle
spine della centralina della chiusura centralizzata (fig. 31, pagina 2) utilizzan-
do i connettori a crimpare:
– il cavo arancione/nero al cavo nero/arancione dal pin 19 della spina a 23 poli
grigia
– il cavo bianco/nero al cavo nero/verde dal pin 16 della spina a 23 poli grigia
– il cavo blu al cavo blu dal pin 3 della spina a 23 poli blu
– il cavo blu/rosso al cavo blu/rosso dal pin 4 della spina a 23 poli blu
➤Collegare i seguenti cavi del radiocomando a distanza ai cavi menzionati dal fa-
scio di cavi posto sopra la cassetta del riscaldamento (fig. 41, pagina 3) utiliz-
zando i connettori a crimpare:
– il cavo rosso al cavo arancione/nero
– il cavo arancione al cavo verde/giallo
➤Collegare il cavo marrone del radiocomando a distanza a un punto di massa
disponibile.
_MT200_FO3.book Seite 18 Montag, 19. April 2010 7:30 19

MagicTouch MT200 FO3 Montaggio e collegamento di MT200
19
Conclusione del montaggio
➤Collegare di nuovo il cavo piatto di massa sul polo negativo della batteria del
veicolo.
➤Controllare il funzionamento del radiocomando a distanza.
➤Fissare la centralina con il materiale di fissaggio in dotazione.
➤Rimontare le coperture o i rivestimenti smontati.
_MT200_FO3.book Seite 19 Montag, 19. April 2010 7:30 19

Geschikt voor het inbouwen in de volgende voertuigen MagicTouch MT200 FO3
20
Hieronder vindt u voertuigspecifieke inbouwvoorschriften bij de
MagicTouch MT200. Alle bijkomende informatie vindt u in de montagehandlei-
ding en gebruiksaanwijzing.
1 Geschikt voor het inbouwen in de volgende
voertuigen
De draadloze afstandsbediening MagicTouch MT200 F03 (artikelnr. 9101300030)
kan in de volgende voertuigtypen gebruikt worden:
zFord Fiesta 03 – 05
zFord Focus 98 – 03
Geen aansturing van de dubbele vergrendeling of standaard alarmsysteem
2 MT200 monteren en aansluiten
IINSTRUCTIE
Gebruik de rode snijverbinders voor leidingen tot max. 1 mm².
Gebruik de blauwe snijverbinders voor leidingen van 1,5 tot 2,5 mm².
➤Klem de massaband aan de minpool van de voertuigaccu los.
Ford Fiesta vanaf 2003 – 2005
De elektrische aansluiting vindt plaats aan het besturingstoestel van de centrale ver-
grendeling onder het dashboard aan de bestuurderszijde (afb. 51, pagina 3) en
aan het contactslot (afb. 61, pagina 3).
➤Demonteer de linker onderste bekleding van het dashboard en de bekleding van
de stuurkolom.
➤Verbind de volgende leidingen van de draadloze afstandsbediening telkens met
behulp van snijverbinders met de genoemde leidingen en stekkers van het
besturingstoestel van de centrale vergrendeling (afb. 51, pagina 3):
– de oranje/zwarte leiding met de zwart/oranje leiding uit pin 10 van de
23-polige groene stekker
– de wit/zwarte leiding met de zwart/witte leiding uit pin 10 van de 23-polige
grijze stekker
– de blauwe leiding met de blauwe leiding uit pin 7 van de 23-polige blauwe
stekker
– de blauw/rode leiding met de blauw/rode leiding uit pin 6 van de 23-polige
blauwe stekker
➤Verbind de volgende leidingen van de draadloze afstandsbediening telkens met
behulp van snijverbinders met de genoemde leidingen aan het contactslot
(afb. 61, pagina 3):
– de rode leiding met de oranje/zwarte leiding
– de oranje leiding met de groen/gele leiding
➤Verbind de bruine leiding van de draadloze afstandsbediening met behulp van
een snijverbinder met de zwarte leiding van het massapunt aan de stuurkolom
(afb. 71, pagina 4)
_MT200_FO3.book Seite 20 Montag, 19. April 2010 7:30 19
