WAHLBACH Mini E Series User manual

Durchlauferhitzer
Instant water heater
Doorstroomverwarmer
Chauffe-eau instantané
3,5 / 4,5 / 5,5 kW
0,8 MPa
D
E
F
G
A
B
C
D
A
DE: Durchlauferhitzer Mini E
Betriebsanweisung
Störungstabelle & Garantiebedingungen
GB: Instant water heater Mini E
User manual
Trouble shooting & Conditions of Guarantee
NL: Doorstroomverwarmer Mini E
Gebruiksaanwijzing
Storingswijzer & Garantiebepalingen
FR: Chauffe-eau instantané Mini E
Instructions de montage et d’utilisation
Conditions de garantie
Blankdraht
Heizsystem

A. OBERTISCH/ OVERSINK
B. UNTERTISCH/ UNDERSINK
2
STOP
2
765
431
8
2
543
1
6
STOP

C.
D.
23
1
2
4
3
1
3

4
DE GB NL FR
4
DE GB NL FRDE GB NL FR
1. BENUTZUNG DER ANLEITUNG
Besten Dank, dass Sie sich für unser Gerät entschieden haben.
Diese Dokumentation enthält wichtige Informationen zur In-
stallation und Bedienung. Bitte lesen Sie diese Dokumentation
gründlich durch, um Ihre eigene Sicherheit sowie die Sicherheit
anderer zu gewährleisten. Bewahren Sie die Anleitung mit den
übrigen Dokumentationen gut auf, damit sie Ihnen bei Bedarf
zur Verfügung stehen. Für Schäden, die durch Nichtbeachtung
dieser Anleitung entstehen, übernehmen wir keine Haftung.
Dieses Gerät wurde entsprechend der festgesetzten Standards hergestellt und
durch zuständige Behörden getestet. Es hat das Sicherheitszertifikat und das Zer-
tifikat der elektromagnetischen Kompatibilität. Technische Daten des Geräts fin-
den Sie auf dem Aufkleber auf das Gerät. Die Installation sollte von qualifiziertem
Personal durchgeführt werden.
Montage, Inbetriebnahme, Wartung oder Reparatur fachge-
recht durchführen. Die Installation dieses Gerätes sollte von
einem anerkannten Fachhandwerker durchgeführt werden.
Dabei muss er die bestehenden Vorschriften, Regeln und
Richtlinien beachten.
Dieses Gerät ist für den Einsatz in modernen Familienhäusern, Hotels oder für
WC’s geeignet. Sein modernes Design, ausgesuchte Materialien sowie permanen-
te technische Überarbeitungen gewährleisten eine hohe Qualität.
Erklärung der Symbole
In dieser Anleitung und/oder am Gerät werden folgende Symbole verwendet:
Entspricht grundlegenden anwendbaren Sicherheitsnormen der europäischen
Richtlinien.
Nichtbeachten der damit gekennzeichneten Hinweise kann zur Gefährdung von
Personen führen. Nichtbeachten der damit gekennzeichneten Hinweise kann zu
Schäden am Gerät führen.
Zeigt eine vorhandene Spannung. Nichtbeachten der damit gekennzeichneten
Hinweise kann zu Schäden am Gerät führen.
Gebrauchsanweisung lesen
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müs-
sen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

5
DE GB NL FR
5
DE GB NL FR
Das Gerät darf von Kindern ab 8 Jahren sowie von Personen,
deren physische, sensorische oder geistige Fähigkeiten sowie
Mangel an Erfahrung und Kenntnissen benutzt werden, wenn
sie beaufsichtigt werden oder bezüglich des sicheren Ge-
brauchs des Gerät unterwiesen wurden und dass sie sich den
Gefahren des Gebrauchs bewusst sind.
Kinder sind zu beaufsichtigen, sodass sie nicht mit dem Gerät
spielen können. Reinigung und Benutzer- Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden.
Konformitätserklärung
Wahlbach erklärt hiermit, dass der Wahlbach Durchlauferhitzer den nachstehen-
den Richtlinien entspricht:
• 2006/95/EG Niederspannungs-Richtlinie
• 2004/108/EG Richtlinie zur elektromagnetischen Verträglichkeit (EMV)
• 2011/65/EC (RoHs II)
• 2009/125/EC Ecodesign
• (EC) No. 814/2013
Das Gerät entspricht auch den folgenden harmonisierten EU-Normen:
• EN 62233:2008 + C1:2008
• EN 61000-3-2:2014
• EN 61000-3-3:2013
• EN 60335-1:2012 + AII:2014 + A13:2017
• EN 60335-2-35:2016
• EN 55014-1:2017
• EN 55014-2:2015
Wahlbach, De Overmaat 78, 6831 AJ Arnhem, Niederlande, 2019-06-01
2. MONTAGEANLEITUNG
Umwelt
Um Transportschäden zu verhindern, wird das Gerät in einer soliden Verpackung
geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benut-
zen Sie also die Möglichkeit zum Recyceln der Verpackung.
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr be-
nutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgerä-
te getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner Gemeinde/seines
Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht
verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Des-
halb sind Elektrogeräte mit dem links abgebildeten Symbol gekennzeichnet.

6
DE GB NL FR
6
DE GB NL FRDE GB NL FR
Installation
Bitte bei der Geräte-Montage nach der Skizze auf Seite 1 dieser Gebrauchsanlei-
tung verfahren. Zuerst die Wandmontage / Befestigung vorbereiten und den
flexiblen Schlauch an die Hauptwasserzuleitung anschleißen. Das Gerät darf
keiner Frostgefahr ausgesetzt sein. Schläuche blau auf blau und rot auf rot
anschleißen. Abhängig vom Modell kann das Gerät als Obertisch- und Untertisch-
Gerät verwendet werden.
Anschluss an die Wasserversorgung
Frost
Das Gerät ist senkrecht in geschlossenen, frostfreien Räumen
möglichst in der Nähe des Wasseranschlusses zu montieren.
Im Falle von Frostgefahr in einem Raum, darf das Gerät nicht in
diesem Raum installiert werden. Indem trotzdem das Gerät in
einem Raum installiert ist wo Frostgefahr droht soll das Gerät
bevor die Gefahr entsteht, entleert werden.
Wenn der Wasserversorgungsnetzdruck höher als 5 bar ist, ist
ein Druckreduzierungsröhrchen (Drossel) in die Zuflussleitung
einzusetzen. Am Auslaufrohr der Niederdruckarmatur darf
sich nur eine Sterndüse befinden (wird normalerweise mitge-
liefert mit einer Niederdruckarmatur), nicht jedoch einen nor-
malen Strahlregler oder eine Wasserspareinrichtung.
Falsche Verwendungen dieser Einrichtungen (z.B. Garten-
schlauch), oder Gebrauch von einer falschen Armatur kann zu
einem Druckaufbau im Gerät führen und somit Beschädigun-
gen verursachen, wodurch die Garantie automatisch erlischt!
Blau = Kaltwassereingangsseite (füllen)
Rot = Warmwasserausgangsseite (Entnahme)
Dieses System erlaubt Versorgung mit Wasser nur aus einem Auslaufpunkt.
Verwenden Sie nie ein Sperrventil im Auslauf des Geräts.
Die Installation der Anschlussleitungen ist gemäß Skizze durchzuführen.

7
DE GB NL FR
7
DE GB NL FR
Anschluss an das Elektrizitätsnetz
Das Gerät ist mit Wasser zu befüllen. Erst dann die elektrische
Verbindung herstellen (Stecker in die Steckdose mit Erdung).
Der Anschluss des Geräts an das Stromversorgungsnetz muss
in Übereinstimmung mit den Standards der elektrischen Instal-
lation gemäß örtlichem Recht und Vorschriften durchgeführt
werden.
Gefahr durch beschädigte Spannungsversorgungskabel vermeiden. Bei Beschädi-
gung muss das Gerät vom Hersteller oder dessen Kundendienst oder gleicher-
massen qualifizierten Person ersetzt werden.
Innere Änderungen des Geräts können Probleme verursa-
chen, wenn diese Arbeit nicht von autorisiertem Fachpersonal
durchgeführt wird. Die Garantie gilt nur unter der Vorausset-
zung, dass das Gerät in keiner Weise geändert wird, d.h. in un-
verändertem Zustand ist.
3,5 kW: Das Gerät soll direkt durch ein elektrisches Kabel mit einem Stecker an
das Stromversorgungsnetz (230V) angeschlossen werden.
4,5 kW und 5,5 kW: Wichtig zu beachten ist das Geräte-Typenschild. Das Gerät
soll direkt an das Stromversorgungsnetz (230V) angeschlossen werden. Entfernen
Sie die Oberseite des Gehäuses mit einem Kreuzschlitzschraubendreher. Legen
Sie die elektrische Anschlussleitung in die Durchführungsöffnung der Rückwand.
Die elektrische Anschlussleitung in die Klemmleiste anschließen.

8
DE GB NL FR
8
DE GB NL FRDE GB NL FR
Abb. A: das Gerät installieren als Obertisch Gerät
Das Gerät soll eingebaut werden laut der Skizze für Obertischinstallation (Abbil-
dung A) auf der ersten Seite dieser Gebrauchsanleitung.
• Der linke Auslauf ist die Wasserausgabe (heiss/ rot), der rechter Auslauf ist
der Wasserzulauf (kalt/ blau).
• Stellen Sie sicher, dass die Wasserzufuhr abgeschaltet ist, bevor Sie das Gerät
mit dem Wasseranschluss verbinden.
• Bereiten sie die elektrische Verbindung zwischen dem Gerät und dem Netz
vor. Für 4,5 und 5,5 kW: Stellen Sie sicher, dass keine Spannung auf dem
Netz liegt.
• Bei der Herstellung der Verbindung zur Wasserzufuhr muss Teflonband zur
Abdichtung benutzt werden.
• Verbinden Sie die Armatur mit der Wasserzufuhr.
• Stellen Sie sicher, dass die Armatur waagerecht installiert ist.
• Verbinden Sie das Gerät mit der Armatur.
• Öffnen Sie die Hauptarmatur für die Wasserzufuhr, schauen Sie nach un-
dichten Stellen und entlüften Sie das System; das Heißwasserventil öffnen.
• Für 3,5 kW: Nachdem die Luft aus dem System entfernt ist, kann das Gerät
permanent an die Stromzufuhr verbunden werden.
Für 4,5 und 5,5 kW: Nachdem die Luft aus dem System entfernt ist, das
Gerät aus Stromnetz anschließen.
• Ihre Warmwasserheizung sollte jetzt betriebsbereit sein.
Abb. B: das Gerät installieren als Untertisch Gerät
Das Gerät soll eingebaut werden laut der Skizze für Untertischinstallation (Abbil-
dung B) auf der ersten Seite dieser Gebrauchsanleitung.
• Der linke Auslauf ist blau (kalt/ blau), der rechte Auslauf ist rot (heiss/ rot).
• Stellen Sie sicher, dass die Wasserzufuhr abgeschaltet ist, bevor Sie das Ge-
rät mit dem Wasseranschluss verbinden.
• Installieren Sie das Gerät mit der Kunststoff Wandstütze, die bei dem Gerät
mitgeliefert worden ist. Für 4,5 und 5,5 kW: Stellen Sie sicher, dass keine
Spannung auf dem Netz liegt.
• Verbinden Sie die Wasseranschlüsse mit dem Gerät und mit der
Hauptwasserzufuhr.
• Öffnen Sie die Hauptarmatur für die Wasserzufuhr, schauen Sie nach un-
dichten Stellen und entlüften Sie das System; das Heißwasserventil öffnen.
• Für 3,5 kW: Nachdem die Luft aus dem System entfernt ist, kann das Gerät
permanent an die Stromzufuhr verbunden werden.
Für 4,5 und 5,5 kW: Nachdem die Luft aus dem System entfernt ist, das
Gerät aus Stromnetz anschließen.
• Ihre Warmwasserheizung sollte jetzt betriebsbereit sein.

9
DE GB NL FR
9
DE GB NL FR
Technische Daten
Modell Wahlbach Mini 3.5 E Mini 4.5 E Mini 5.5 E
Nennspannung 230V, 50Hz. 230V, 50Hz. 230V, 50Hz.
Nennleistung 3,5kW 4,5kW 5,5kW
Absicherung 16A 20A 24A
Versorgungs-
leiterquerschnitt 3x 1,5mm² 3x 2,5mm² (nicht mitgeliefert) 3x 2,5mm² (nicht mitgeliefert)
Warmwasserleistung
(Δt=25K) L/m 2,0L/min. 2,6L/min. 3,1L/min.
Bauart geschlossen geschlossen geschlossen
Erforderlicher Wasser-
widerstand bei 15°C ≥ 1300Ωcm ≥ 1300Ωcm ≥ 1300Ωcm
Einschaltmenge 1,2L/min. 1,4L/min. 1,6L/min.
Max. Zulauftemperatur 30°C 30°C 30°C
Stillstandsverbrauch <0,1Wh/h <0,1Wh/h <0,1Wh/h
Schutzklasse I I I
Schutzart IP24 IP24 IP24
Abmessungen Gerät
(H x B x T) 135 x 186 x 87mm 135 x 186 x 87mm 135 x 186 x 87mm
Gewicht 1,5kg 1,5kg 1,5kg
Wasseranschluss G⅜“ G⅜“ G⅜“
Anschluss
Stützenabstand 30mm 30mm 30mm
Nenndruck 0,8MPa 0,8MPa 0,8MPa
Mindestfliessdruck 0,05MPa 0,05MPa 0,05MPa
Täglicher Strom-
verbrauch (Qelec) 1,263 kWh 1,260 kWh 1,268 kWh
Lastprofil XXS XXS XXS
Schallleistungs-
pegel (LWA)16 dB 16 dB 16 dB
Energieeffizienz
(ηwh3)40,0 % 40,0 % 40,0 %

10
DE GB NL FR
10
DE GB NL FRDE GB NL FR
3. GEBRAUCHSANLEITUNG
Nicht einschalten indem es eine Möglichkeit gibt dass das Was-
ser in dem Gerät gefroren ist.
Stellen Sie immer sicher, dass die Kaltwasserzufuhr einen Druck von mindestens
0,5Bar (0,05MPa) hat.
Temperatur einstellen
Schritt 1: Wenn die Spannung zum ersten Mal eingeschaltet wird oder wenn die
Spannungsversorgung unterbrochen wurde, benötigt das Gerät etwa 15 Sekun-
den zum Starten.
Schritt 2: Entnehmen Sie warmes Wasser aus einer angeschlossenen Zapfstelle
und drücken Sie in der Zwischenzeit die Taste ■, sodass das Display aufleuchtet.
Drücken Sie die Taste ■ erneut, um das Gerät einzuschalten. Daraufhin wird 2
Sekunden lang die eingestellte Temperatur angezeigt. Danach wird die tatsächli-
che Temperatur des abgegebenen Wassers angezeigt.
Schritt 3: Temperatur erhöhen: Entnehmen Sie warmes Wasser aus einer an-
geschlossenen Zapfstelle und drücken Sie ▶. Durch Drücken von ◀kann die
Temperatur reduziert werden. Die eingestellte Temperatur wird 2 Sekunden lang
angezeigt. Danach wird die tatsächliche Temperatur des abgegebenen Wassers
angezeigt.
Anschließend schaltet sich das Gerät jedes Mal, wenn Wasser entnommen wird,
automatisch ein. Die Temperatur des abgegebenen Wassers wird auf dem Dis-
play angezeigt. Wenn kein Wasser entnommen wird, erlischt das Display nach 3
Sekunden.
Das Gerät kann als Übertisch- und Untertischgerät installiert werden. Wenn die
Bedienungstasten und die Temperaturanzeige auf dem Kopf stehen, unterbrechen
Sie die Stromzufuhr für einen kurzen Moment. Das Display korrigiert sich dann
selbst. Das Gerät benötigt jetzt etwa 15 Sekunden zum Starten.
Wenn die eingestellte Temperatur nicht erreicht wird, müssen Sie den Wasser-
durchfluss anpassen.

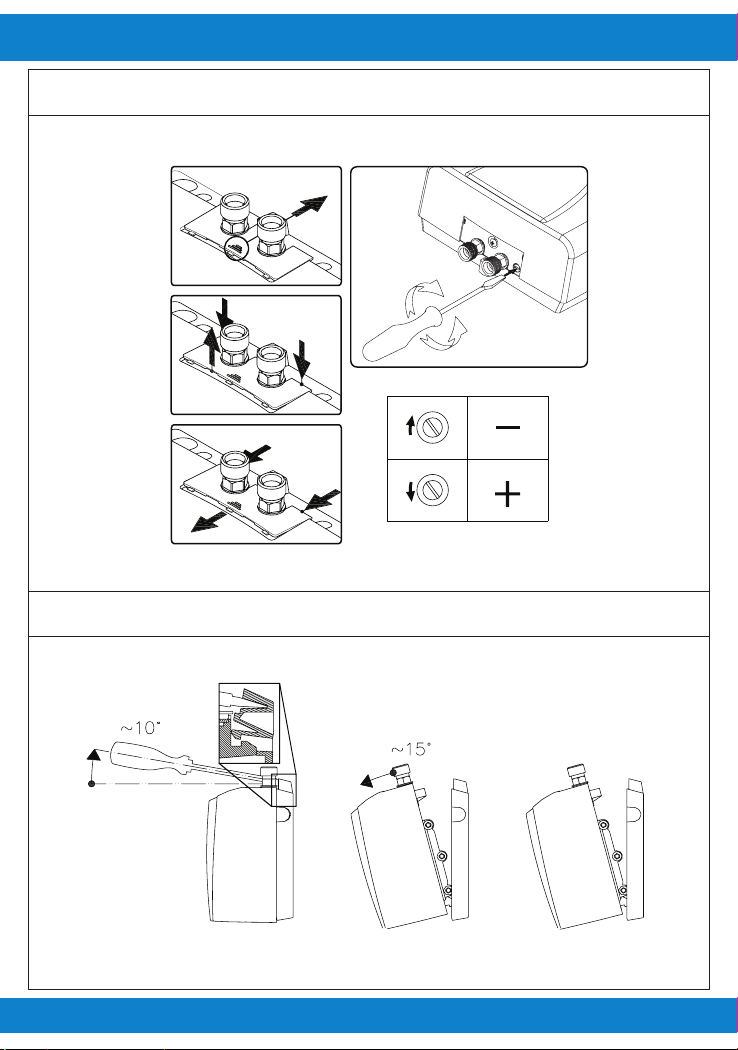

C. Wasserdurchfluss anpassen
Schritt 1: Drücken Sie auf die Rillen der Abdeckung und schieben Sie die Abdek-
kung in Richtung der Wand.
Schritt 2: Drücken Sie so auf die Rückseite der Abdeckung, dass sich die Vorder-
seite nach oben bewegt.
Schritt 3: Entfernen Sie die Abdeckung, indem Sie diese nach vorne schieben.
Schritt 4: Stellen Sie die Schraube konform Ihren Wünschen ein. Für einen maxi-
malen Wasserdurchfluss drehen Sie sie im Uhrzeigersinn. Um den Wasserdurch-
fluss zu verringern, drehen Sie sie gegen den Uhrzeigersinn.

11
DE GB NL FR
11
DE GB NL FR
Temperatur und Wasserdurchlauf
Warmwasserleistung (Δt)
Nennleistung 2.0L/min 2.5L/min 3.0L/min
3.5kW +25.0°C +20.0°C +16.7°C
4.5kW +32.1°C +25.7°C +21.4°C
5.5kW +39.3°C +31.4°C +26.2°C
Anweisung: Laut obenstehendes Diagramm haben die Parameter folgende tech-
nische Ausgangspunkte: Spannung: 230V /50Hz
4. WARTUNG
Wartung
Professionelle Wartung sollte immer vom Fachmann vorge-
nommen werden.
Versuchen Sie nie, Fehler des Gerätes selbst zu reparieren.
Setzen Sie sich bitte mit dem nächsten Serviceunternehmen
oder mit ihrer Verkaufsstelle in Verbindung.
D. Abbauen
So nehmen Sie das Gerät aus dem Wandbügel: (1) Stecken Sie einen Flach-
kopfschraubendreher in die Lasche zwischen den Wasseranschlüssen. Be-
wegen Sie den Schraubendreher vorsichtig etwas nach oben. (2) Halten Sie
das Gerät schräg in Bezug auf den Wandbügel und (3) nehmen Sie es nach
oben aus dem Bügel heraus.
Pflege
Zur Pflege des Gehäuses genügt ein feuchtes Tuch. Keine scheuernden oder auf-
lösenden Reinigungsmittel verwenden!
Längerer Abschaltung
Bitte verwenden Sie aufgeheiztes Wasser nicht als Trinkwasser.
Nach längerer Abschaltung des Geräts wie z.B. während des Urlaubs, soll das
Gerät vor der Wiederinbetriebnahme vollständig bis auf die Maximaltemperatur
aufgeheizt werden (Armatur auf Mindestfliessstand). Es ist empfehlenswert die
Leitungen eine Minute lang durchzuspülen.

12
DE GB NL FR
12
DE GB NL FRDE GB NL FR
Filter
Überprüfen Sie regelmäßig den Filter, der in der Einlassöffnung (blau) des Durch-
lauferhitzers installiert ist, um eventuellen Schmutz und andere Rückstände zu
entfernen. Um den Filter zu erreichen, muss der Wasseranschluss von der Einlas-
söffnung abgetrennt werden. Bitte stellen Sie dabei sicher, dass sowohl die Elek-
trizität sowie auch die Wasserzufuhr abgeschaltet sind.
5. STÖRUNGSBESEITIGUNG
Störung: Keine Heizung, Display aus
Erklärung Behebung
Elektrizität nicht Eingeschaltet Hauptleistungsschalter einschalten.
Kein oder niedrige Wasserfluss
Der Wasserdruck muss mindestens 0,5Bar betragen,
bevor der Durchlauferhitzer eingeschaltet wird. Au-
ßerdem sicherstellen dass die Filter Eingangsstützen
nicht verschmutzt sind.
Die Wasseranschlüsse sind
falsch installiert Kaltwasserzufluss = blau; Heißwasserausgabe = rot.
Störung: Keine Heizung oder wenig Heißwasser, Dis-
play leuchtet
Erklärung Behebung
Zu höhem Wasserdurchfluss Mindern sie den Wasserdurchfluss.
Falsche elektrische Spannung Stellen Sie sicher, dass das Gerät an die Spannung ange- schlossen ist, welche auf dem Leistungsschild, auf dem
vorderen Deckel des Geräts angegeben ist.
E2 Auslaufsensor austauschen, Kontaktieren Sie unseren
Kundendienst: www.wahlbach.com
Störung: Niedriger Wassertemperatur
Erklärung Behebung
Zu höhem Wasserdurchfluss Wasserdurchfluss anpassen, siehe Kapitel 3.

13
DE GB NL FR
13
DE GB NL FR
6. GARANTIEBEDINGUNGEN
Garantie
Die Rechte aus dieser Herstellergarantie treten neben die gesetzlichen Rechte des
Käufers. Die gesetzlichen Rechte des Käufers, insbesondere gegen den Verkäufer,
werden durch diese Garantie in keiner Weise beschränkt.
Berechtigung
Zur Geltendmachung von Rechten aus der Garantie ist die Vorlage der entspre-
chenden Kaufquittung erforderlich.
Inhalt
Wahlbach, Gildestraat 13, 6883 DB Velp, Niederlande, steht als Hersteller dafür
ein, dass dieses Produkt frei von Material- und Herstellungsfehlern ist. Material-
und Herstellungsfehler, die sich innerhalb der Garantieperiode zeigen, begründen
die Rechte aus der Garantie. Fehler, die auf unsachgemäße Installation oder unsach-
gemäße Inbetriebnahme, falsche Betriebsbedingungen oder fehlerhafte Wartungs-
oder Reparaturarbeiten zurückgehen, begründen nicht die Rechte aus der Garan-
tie. Normale Verschleißerscheinungen als auch Kalkbildung begründen ebenfalls
nicht die Rechte aus der Garantie. Indem Fehler verursacht sind wegen extremes
Trinkwasser (pH Wert nicht zwischen 7 und 9.5 und/ oder Cl über 150mg/l und/
oder Fe über 0.2mg/l), begründen nicht die Rechte aus Garantie.
Dauer
Die Garantiefrist beträgt 24 Monate ab Kaufdatum. Erbrachte Garantieleistungen
bewirken weder eine Verlängerung der Garantiezewit, noch setzen sie eine neue
Garantiezeit in Kraft.
Geltendmachung
Das fehlerhafte Produkt zusammen mit der Kaufquittung an die Verkaufsstelle zu-
rückbringen. Wahlbach haftet nicht für Transportschäden. Es steht im Ermessen
von Wahlbach, das Gerät zu reparieren oder durch ein neues Produkt auszutau-
schen. Das funktionsfähige Produkt wird dem Käufer daraufhin zugesandt. Ersetz-
te Teile oder Produkte gehen in das Eigentum von Wahlbach über. Zu weiteren
Leistungen, wie etwa einer Reparatur vor Ort, einem Abbau von fehlerhaften Pro-
dukten, einem Abtransport von fehlerhaften Produkten oder einer Installation von
reparierten oder neuen Produkten ist Wahlbach nicht verpflichtet.
Erlöschen
Reparaturversuche, die vom Kunden oder einem Dritten, der nicht von Wahlbach
zur Reparatur autorisiert ist, vorgenommen werden, führen zum Erlöschen der
Garantie. Das Gleiche gilt, wenn Teile in das Gerät installiert oder mit dem Produkt
verbunden werden, die keine Originalteile von Wahlbach sind.
Beschränkung
Diese Garantie beschränkt sich auf Nachbesserung und Nachlieferung. Diese Garantie
umfasst kein Recht auf Schadensersatz, Rücktritt, Minderung oder den Ersatz von
Mangelfolgeschäden. Für ausserhalb Deutschlands, die Niederlande, Belgien,
Vereinigtes Königreich erworbene Geräte gilt diese Garantie nicht. Gesetzlichen Vor-
schriften und Lieferbedingungen der Ländergesellschaft oder Importeurs sind zu folgen.

14
DE GB NL FR
1. USE OF THE MANUAL
Dear customer, we thank you for your purchase of our Wahl-
bach device.
These instructions contain important information about com-
missioning, switching the device on and maintenance. To en-
sure your safety and that of others we suggest that you read
these installation and operating instructions before using the
device for the first time. Please keep the instructions and other
documentation close to the device.
This device has been manufactured in accordance with the prescribed standards
and has been tested by the competent authorities. It has a Safety Certificate and a
Certificate of Electromagnetic Compatibility. The technical data for the product is
displayed on the sticker between the inlet and outlet pipes.
The appliance should be installed by qualified persons. All repair
and maintenance work on the device, for example the removal
of limestone and water scale deposits, may only be carried out
by duly authorised technical staff. The applicable regulations
(German Technical and Scientific Association for Gas and Wa-
ter (DVGW) Technical Guidelines for Water Systems) and re-
gional requirements must always be duly observed!
This device has been designed for use in modern small apartment blocks, hotels
and toilets. Its modern design and the use of carefully selected materials and an
improved manufacturing process ensure high quality.
Symbols used in this manual
The following symbols are used in this manual and on the appliance: :
Meets the basic safety standards of the relevant European Directives.
Failure to observe this instruction may expose you or others to danger.
Failure to observe this instruction may lead to damage to the device.
Indicates live parts. Failure to observe this instruction may lead to damage to the
device or danger to you or others.
Please read the manual.
Hazardous materials and waste electrical and electronic equipment should be
taken to a designated recycling point.

15
DE GB NL FR
This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have
been given supervision or instruction concerning use of the ap-
pliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
Declaration of conformity
Wahlbach hereby declares that the Wahlbach device complies with the directives
and standards:
• 2006/95/EC Low Voltage Directive
• 2004/108/EC Electromagnetic Compatibility Directive
• 2011/65/EC (RoHs II)
• 2009/125/EC Ecodesign
• (EC) No. 814/2013
And also comply with the provisions of the following European Standards:
• EN 62233:2008 + C1:2008
• EN 61000-3-2:2014
• EN 61000-3-3:2013
• EN 60335-1:2012 + AII:2014 + A13:2017
• EN 60335-2-35:2016
• EN 55014-1:2017
• EN 55014-2:2015
Wahlbach, De Overmaat 78, 6831 AJ Arnhem, The Netherlands, 2019-06-01
2. MOUNTING INSTRUCTIONS
Disposal of the appliance
Old appliances must not be disposed of in your household waste!
Every consumer is legally obliged to dispose of old appliances separately from
their household waste and to take them, for example, to a collection point in their
local community or local district. Old electrical appliances will be accepted there
free of charge. This ensures that the old appliances are properly recycled and any
negative impacts on the environment are avoided.
This is why electrical appliances are marked with the symbol shown above.

16
DE GB NL FR
Environment
This device is delivered in sturdy packaging in order to avoid damage during trans-
port. This packaging consists mainly of recyclable materials. We request that you
dispose of the packaging accordingly for recycling.
Installation
The device should be installed in accordance with the drawing on the first page
of the user manual. Any other installation position may result in serious damage
to the device. Installation should take place as close as possible to a cold water
connection. The product should be protected from the effects of frost (for ex-
ample in caravans, summer houses, etc.). The device may be installed above
(OT) or under (UT) the worktop.
Connection to the water supply
Frost
The device should be installed in a vertical position in a room
protected from frost and in the proximity of the water connec-
tions. In case the room cannot be protected against frost, the
device should not be installed in this room. Should the device
be installed in such a room, the device should be emptied be-
fore the frost danger will occur.
If the mains water supply pressure exceeds 5 bars, a pressure
restrictor must be fitted in the feed pipe. At the spout
of the tap only a strainer (supplied with tap) can be installed,
whereas a normal aerator or restrictor is prohibited.
Incorrect usage of this equipment (e.g. garden hose), or usage
of a tap that is not meant for low pressure installations may
cause pressure build-up in the device that might lead to dam-
age and thereby void the warranty!
If the mains water supply pressure exceeds 5 bars, a pres-
sure restrictor must be fitted in the feed pipe. At the spout of
the tap only a strainer (normally supplied with a low-pressure
tap) can be installed, whereas a normal aerator or restrictor is
prohibited.

17
DE GB NL FR
Blue = cold water entry side (for filling)
Red = hot water exit side (hot water demand)
This system allows water to be drawn from a single discharge point. Never use a
shut-off valve in the appliance’s outlet.
The connection pipes must be installed as shown in the drawing.
Connection to the electricity supply
The device must be filled with water (see above). Only then
may the appliance be connected to the electricity supply (insert
the plug in the wall socket).
Connection of the device to the power supply network must
take place in accordance with electric installation standards and
as specified by local laws and regulations.
Avoid danger from damaged power supply cables. In the event of damage, the
device must be replaced by the manufacturer or its customer service department,
or by an equivalently-qualified person.
Internal modifications to the product may cause problems if
this work is not carried out by authorized and qualified tech-
nical staff. The warranty only applies if the product has not
been modified in any way, i.e. subject to it being in unchanged
condition.
3.5 kW: The device must be directly connected to the power supply network
(230V) via original electrical cable and plug.
4.5 / 5.5 kW: Observe the appliance name plate. The device must be directly con-
nected to the power supply network (230V). Loosen the two screws and then
remove the cover. Route the wiring through the cable entry and connect the cable
to the terminal block.

18
DE GB NL FR
Drawing A. Installation as oversink model
The device must be installed as shown in the installation drawing (A) for oversink
model on the first page of this manual.
• Left outlet of the device is the water outlet (hot/ red), right outlet is the
water inlet (cold/ blue).
• Prepare the water connections to the tap. Make sure main water supply
is switched off.
• Prepare the electrical connections for the device. For the 4.5 kW and 5.5
kW: Make sure main power is switched off.
• To prepare the connection to the water supply Teflon tape must be used
for sealing the pipes.
• Mount the tap to the main water supply.
• Level the tap horizontally.
• Mount the device to the tap.
• Open the main water supply and check for leakage and release air from
the system by opening the hot water tap.
• 3.5kW:Whenairhasleftthesystem,pluginthedevicetotheelectricsystem.
4.5 and 5.5 kW: When air has left the system, connect the device to the
electric system.
• Heater should now function!
Drawing B. Installation as undersink model
The device must be installed as shown in the installation drawing (B) for under-
sink model on the first page of this manual.
• Left outlet of the device is the water inlet (cold/ blue), right outlet is the
water outlet (hot/ red).
• Prepare the water connections to the tap. Make sure main water supply
is switched off.
• Install the device by using the plastic installation bracket which is supplied
with the device. For the 4.5 kW and 5.5 kW: Make sure main power is
switched off.
• Connect the water supply to the device and to the main water supply.
• Open the main water supply and check for leakage and release air from
the system by opening the hot water tap.
• 3.5kW:Whenairhasleftthesystem,pluginthedevicetotheelectricsystem.
4.5 and 5.5 kW: When air has left the system, connect the device to the
electric system.
• Heater should now function!

19
DE GB NL FR
Technical specifications
Model Wahlbach Mini 3.5 E Mini 4.5 E Mini 5.5 E
Nom. power rating 230V, 50Hz. 230V, 50Hz. 230V, 50Hz.
Electric supply 3,5kW 4,5kW 5,5kW
Nominal current 16A 20A 24A
Cable size 3x 1,5mm² 3x 2,5mm² (not
included) 3x 2,5mm² (not included)
Flow rate (Δt=25K) L/m 2,0L/min. 2,6L/min. 3,1L/min.
Heating system unvented unvented unvented
Min. water resi-
stance at 15°C ≥ 1300Ωcm ≥ 1300Ωcm ≥ 1300Ωcm
Switch on flow rate 1,2L/min. 1,4L/min. 1,6L/min.
Max. inlet temperature 30°C 30°C 30°C
Non-usage consumption <0,1Wh/h <0,1Wh/h <0,1Wh/h
Protection class I I I
Type of protection IP24 IP24 IP24
Dimensions
heater (H x W x D) 135 x 186 x 87mm 135 x 186 x 87mm 135 x 186 x 87mm
Unit weight 1,5kg 1,5kg 1,5kg
Water connections G⅜“ G⅜“ G⅜“
Distance water
connections 30mm 30mm 30mm
Max. pressure
water mains 0,8MPa 0,8MPa 0,8MPa
Switch on flow
pressure 0,05MPa 0,05MPa 0,05MPa
Daily electricity
consumption (Qelec) 1,263 kWh 1,260 kWh 1,268 kWh
Load profile XXS XXS XXS
Sound power
level (LWA)16 dB 16 dB 16 dB
Energy
efficiency (ηwh3)40,0 % 40,0 % 40,0 %

20
DE GB NL FR
3. USER MANUAL
Do not switch on the device if there is a chance the water insi-
de the device is frozen.
Make sure the pressure of your water supply system supersedes the 0,5bar
(0,05MPa).
Setting the desired water temperature
Step 1: When the power is turned on for the first time, or if the power has been
switched off, the appliance requires about 15 seconds to start up.
Step 2: Open one of the hot water taps connected to the system and press ■
to illuminate the display. Press ■again to switch on the appliance. The set tem-
perature will be displayed for 2 seconds. Then the display switches to the actual
temperature of the running water.
Step 3: To increase the temperature: open one of the hot water taps connected
to the system and press ▶. The temperature can be reduced by pressing ◀. The
set temperature is displayed for 2 seconds. Then the display switches to the actual
temperature of the running water.
After this, the appliance will automatically switch on each time a water tap is
opened. The temperature of the running water appears on the display. When the
tap is closed, the display switches off after 3 seconds.
The appliance can be installed with the inlet and outlet at the top or at the bottom.
If the controls and temperature indication are displayed upside down, switch off
the power briefly. The display will correct itself when you switch on the power
again. The appliance will require about 15 seconds to start up again.
If the set temperature is not reached, adjust the water flow rate.
C. Adjusting the water flow rate.
Step 1: Press down on the ribbed area of the cover and move it towards the wall.
Step 2: Apply pressure to the rear of the cover until the front lifts.
Step 3: Now remove the cover by pulling it forwards.
Step 4: Adjust the screw to the desired setting. Turn it clockwise for maximum
water flow. Turn it anticlockwise to reduce the water flow.
