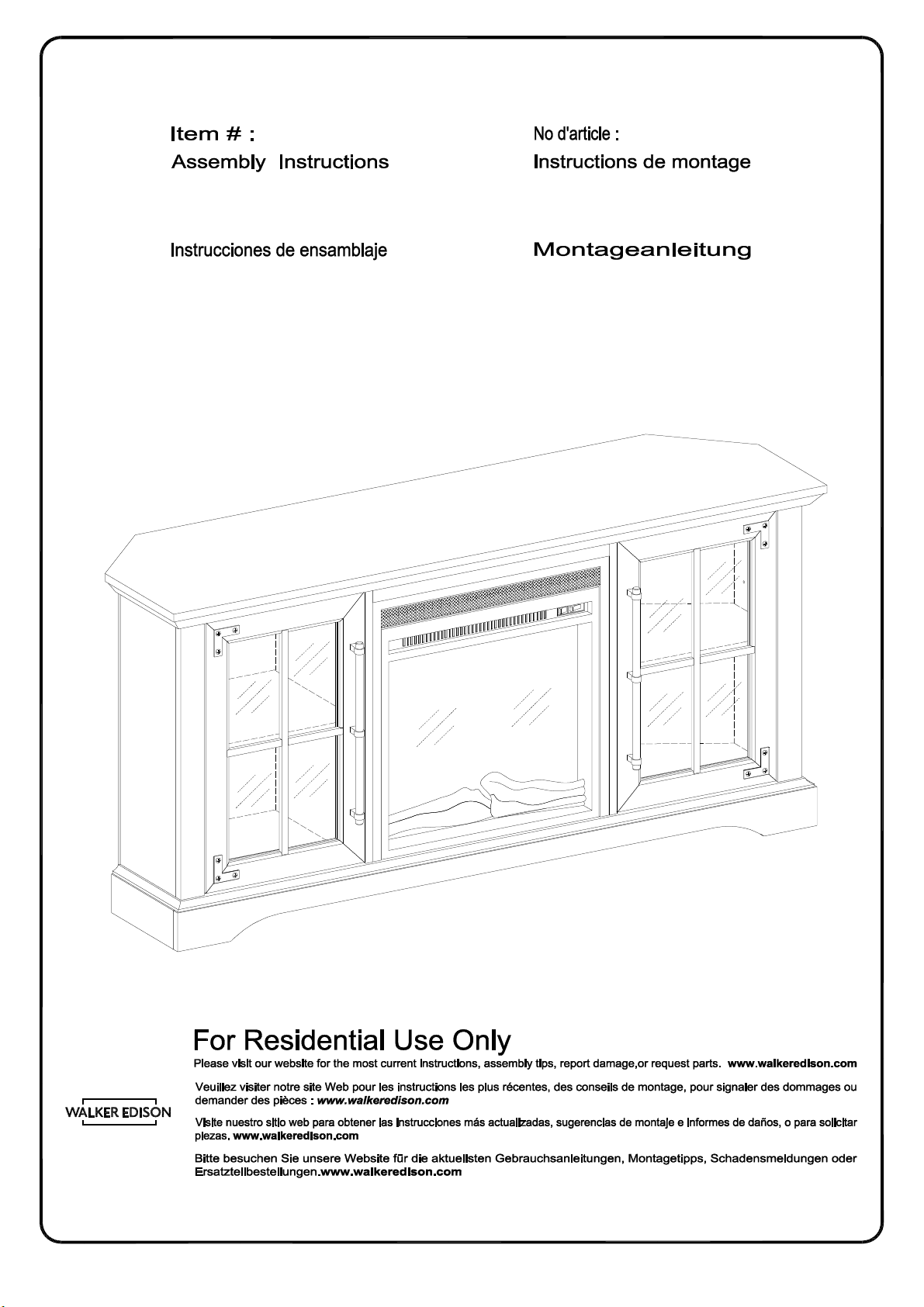

Walker Edison ABF54FC User manual

ABF54FC
temN.°: Artikel# :
Revised 13/06/2022(L)
TM
ABF54FC
ABF54FC
ABF54FC
P.1
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

(EN)

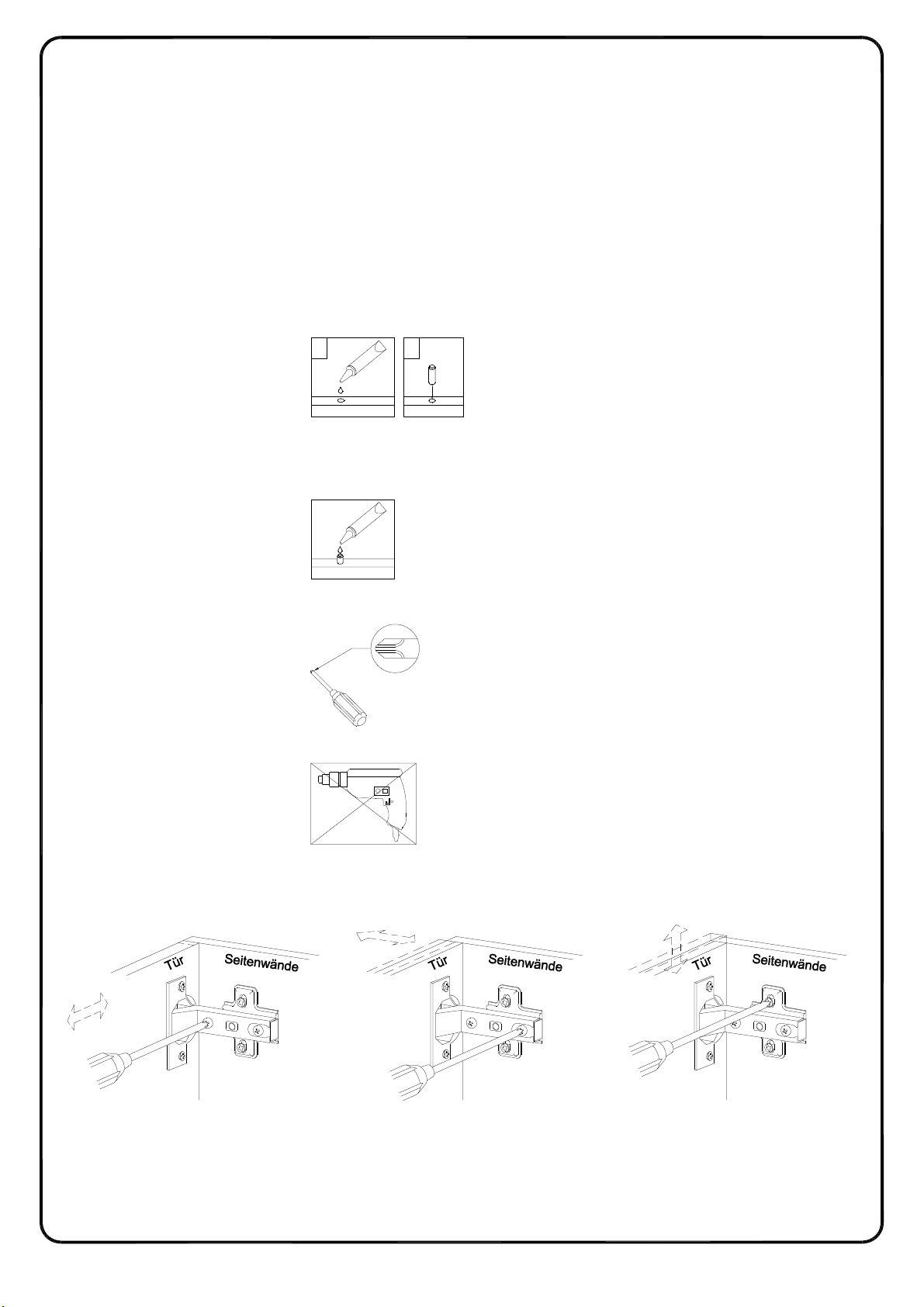

GeneralAssemblyGuidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

(FR)
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentrois sens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
P.3
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

(ESP)
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
P.4
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

(DE)
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
P.5
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

P.6
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

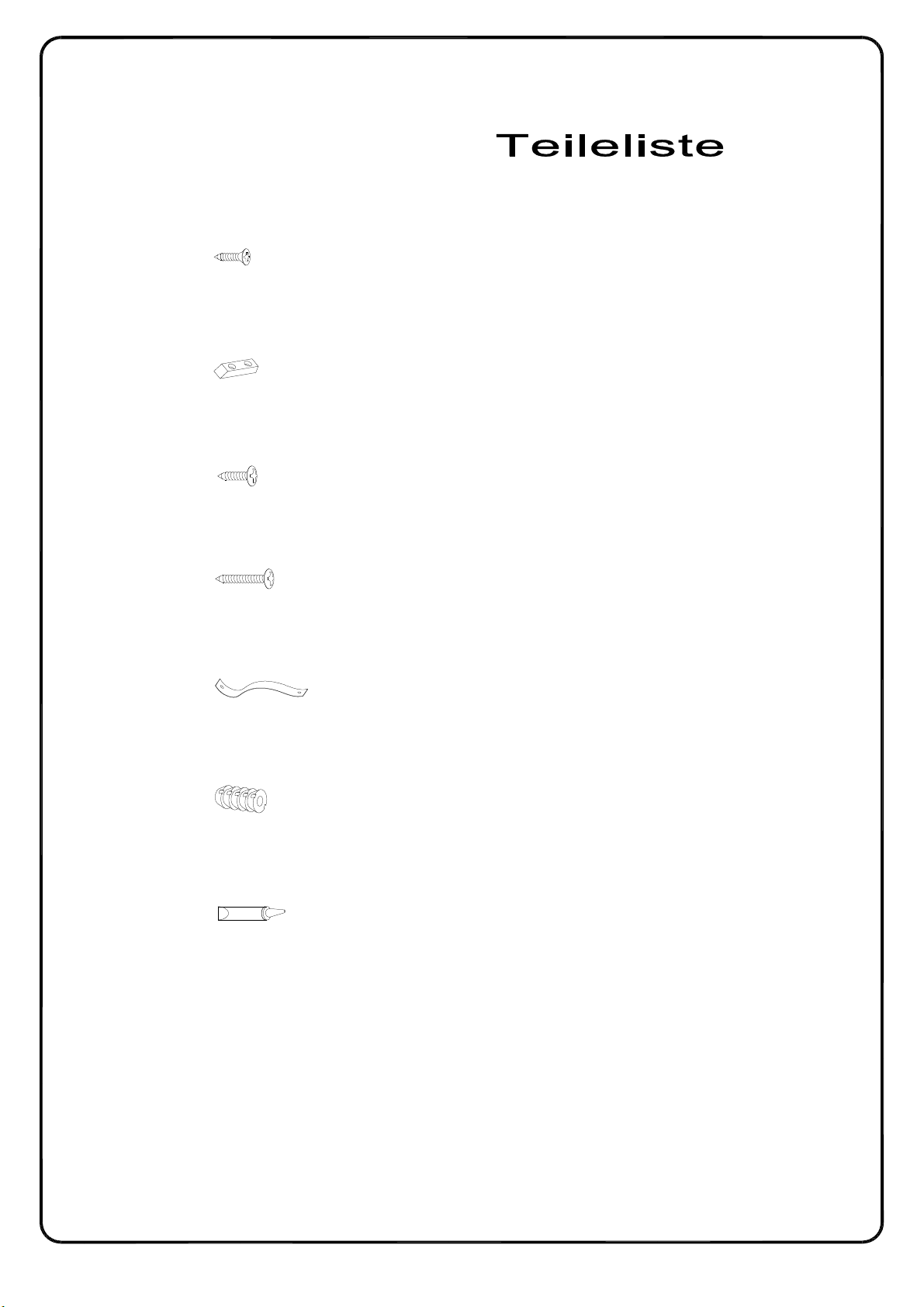

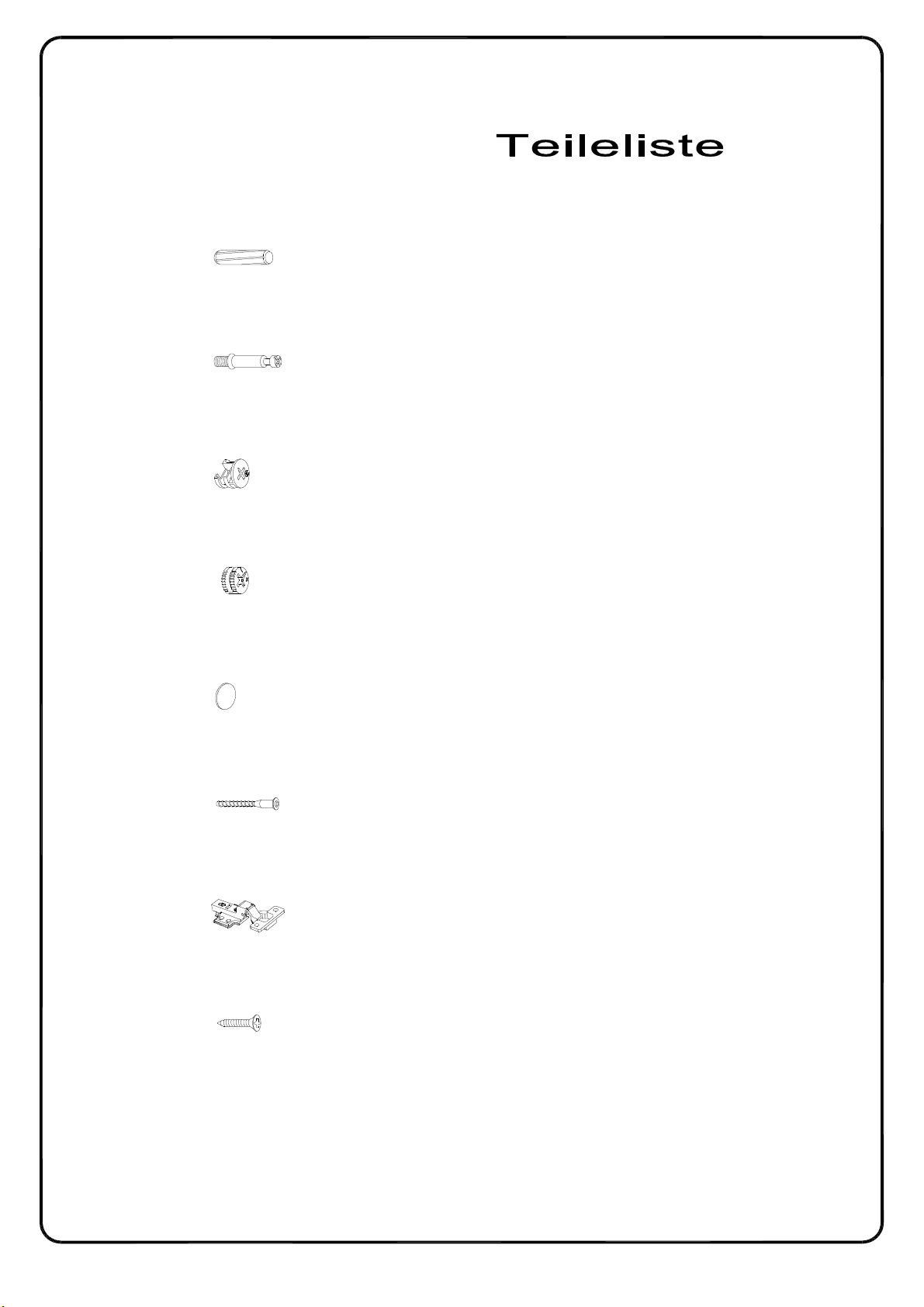

Listade piezas
1
2
3
4
5678910
11
12
13
14
15
16
17
18
18
19

HardwareList Listedu matériel
Listedespièces
P.7
Europehinge
Cheville enbois
Serrure àcame
Boulon àcame
CharnièreEurope
Autocollant
Clavijademadera
Cerraduradeleva
Pernode leva
BisagradeEuropa
Pegatina
Holzdübel
Zylindermutter
Nockenschraube
Europa-Scharnier
Aufkleber
Vis
Tornillo
Schraube
Ø8x30mm Woodendowel 22 pcs A
Ø15x11mm Camlock 8 pcs
BØ6x35mm Cambolt 18 pcs
C
4pcs
D
Ø4x14mm Screw 24 pcs
E
FØ6x50mm 14 pcs
G
H
Sticker 28 pcs Ø30mm
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Vis
Tornillo
Schraube
Screw
Serrure àcame
Cerraduradeleva
Zylindermutter
Ø15x9mm Camlock 10 pcs
Ø35mm

HardwareList Listedu mat riel
Listedespièces
P.8
Cl hexagonale
Llavehexagonal
Inbusschlüssel
Goupille desupportd' tagère
Poign e
Boulonde poign e
Support en L
Pernodesoportedelestante
Mango
Pernodelamanija
Soporteenformade L
Regalstützstift
Griff
Griffbolzen
L-förmigeHalterung
Shelf supportpin 8 pcs
Boulon
Perno
Bolzen
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Handle 2 pcs
Ø4x25mm HandleBolt 6 pcs
JM4 HexKey 1 pc
K
L
M
N
P
Q
Screw 6 pcs Ø4x28
R
M6x12mm Bolt 14 pcs
Lshapebracket 2pcs
Plasticwedge 7pcs
Vis
Tornillo
Schraube
Caleenplastique
Cuñadeplástico
Kunststoffkeil
Ø8x5x16mm

HardwareList Listedu matériel
Listedespièces
P.9
Vis
Sangleen plastique
Écrou
Butéede porte
Tornillo
Correaplástica
Tuerca
Tapónde lapuerta
Schraube
Kunststoffband
Mutter
Türstopper
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
S
Screw 6pcs
Ø4x12mm
T
U
V
W
Ø4x25mm Screw
Plasticstrap
2pcs
2pcs
Nut 2pcs
Screw 4pcs Ø3x14mm
2pcs
Doorstopper
X
YTubedecolle
Tubo depegamento
KleberinTube
Gluetube 1 pc

HardwareList Listedu matériel
Listedespièces

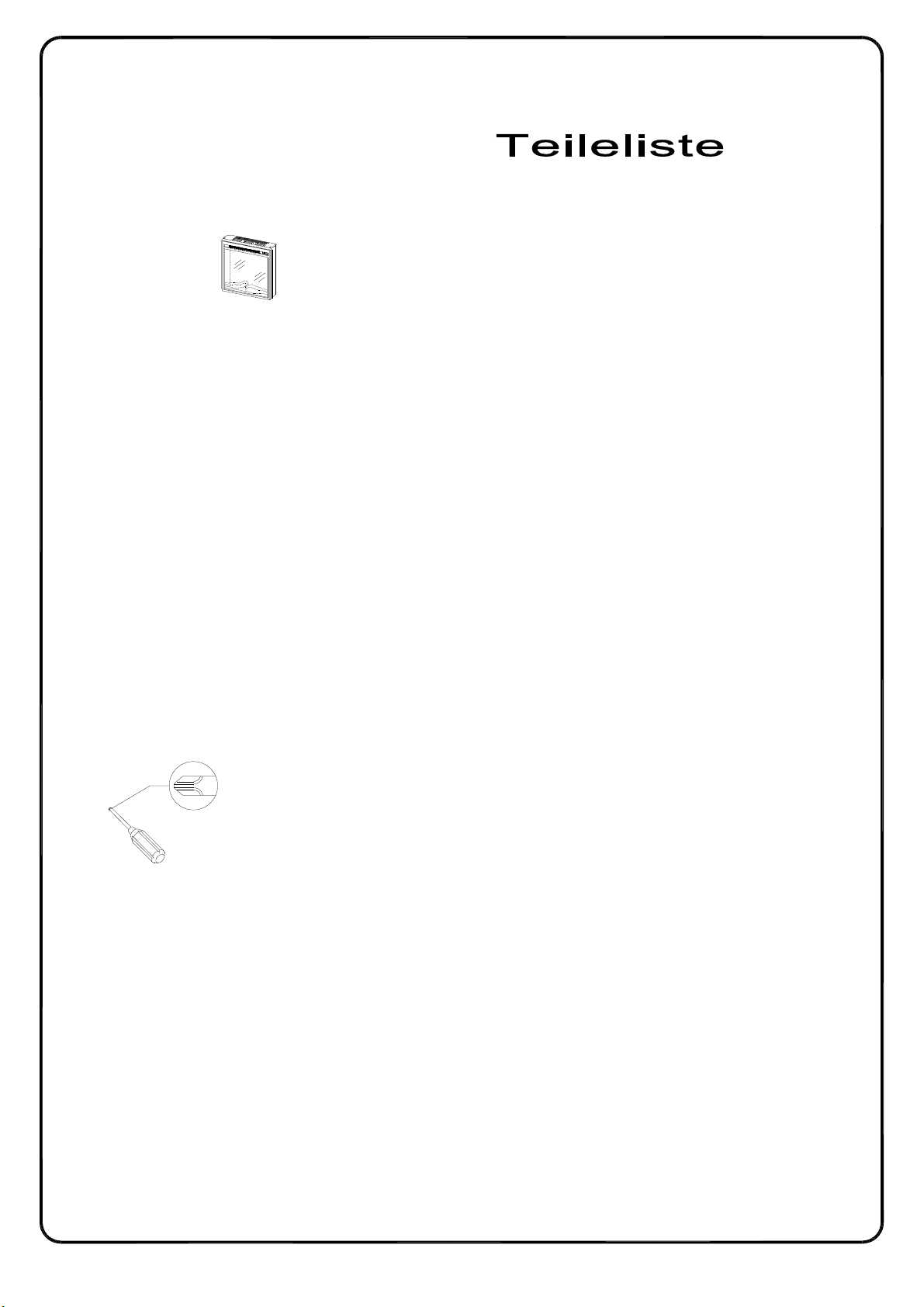

Insertde cheminée
Insertodechimenea
Kamineinsatz
FireplaceInsert 1 pc F18V66L
Z
P.10
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)

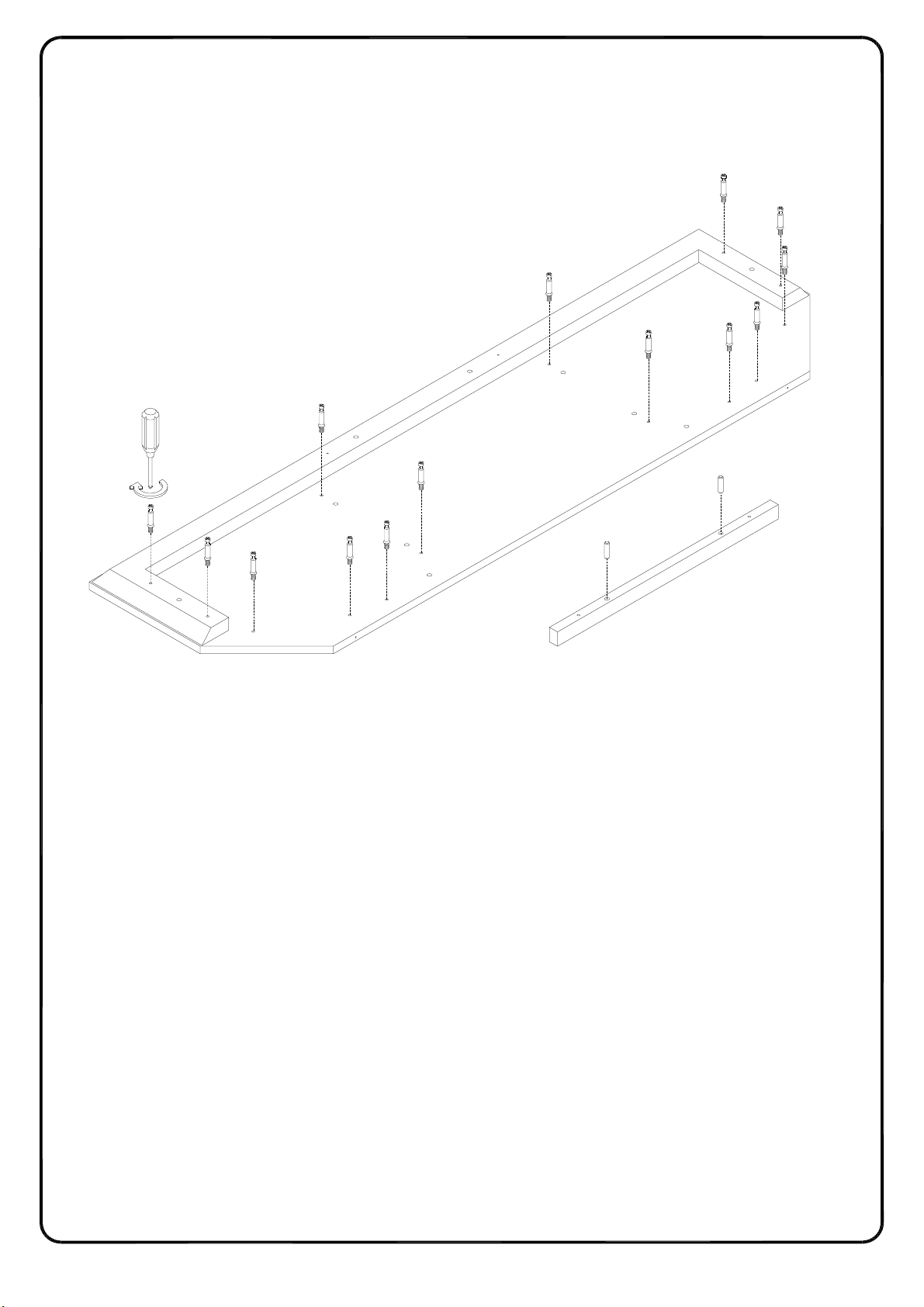

Step 1
P.11
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
1
B
BBB
B
B
B
B
B
B
B
11
A
A
(EN)
Insert wooden dowel (A) into part (11), then secure Cam bolt (B) into part (1) with
Philips head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (11), puis fixez le boulon à came (B) dans
la pièce (1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (11), luego fije el perno de leva (B) en la
parte (1) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (11) ein, dann befestigen Sie die
Nockenschraube (B) in das Teil (1) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

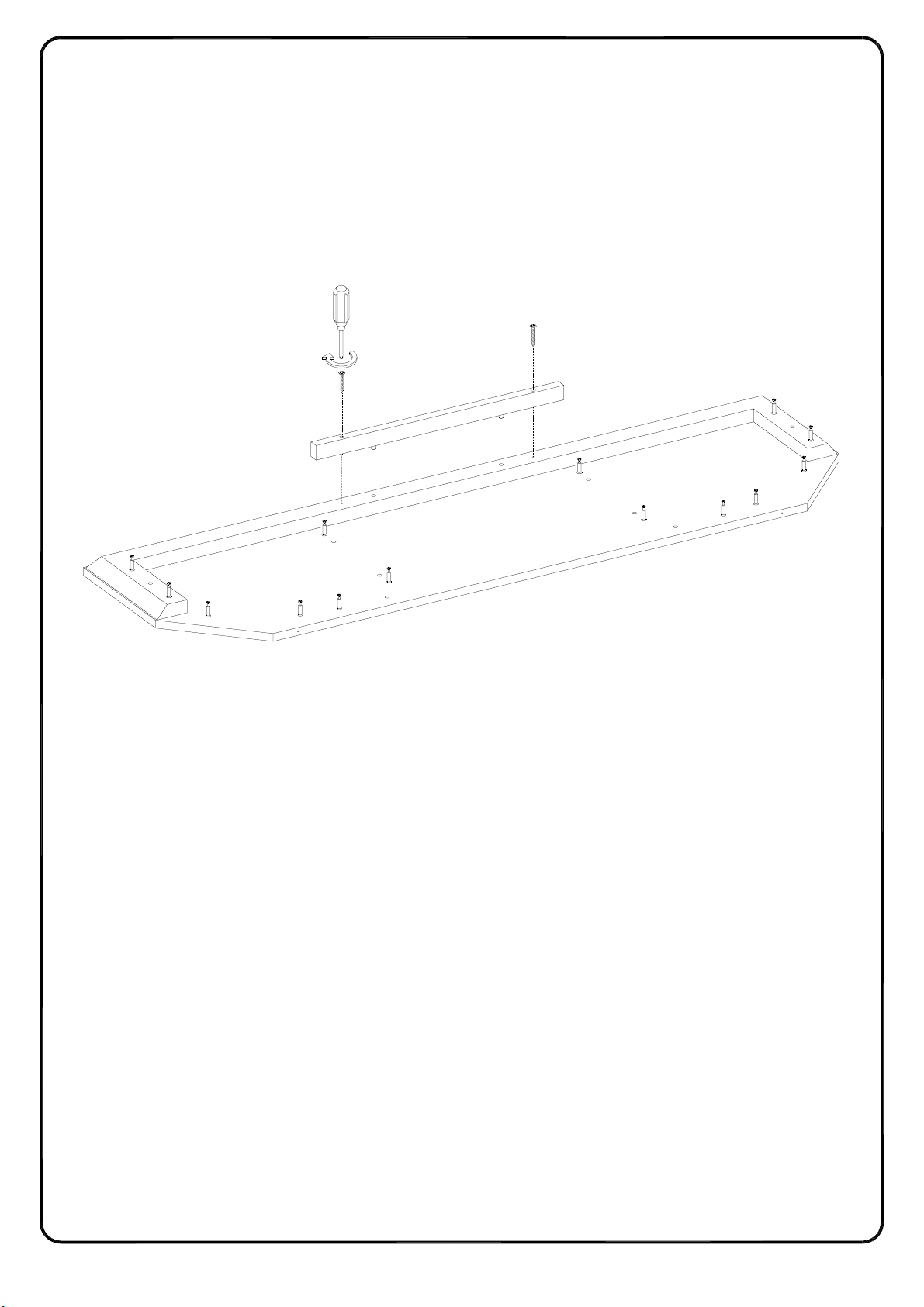

Step 2
P.12
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
N
N
11
1
(EN)
Using Screw (N) attach part (11) to part (1) with Philips head screwdriver as per diagram.
(FR)
En utilisant la vis (N) fixez la pièce (11) à la pièce (1) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el tornillo (N) para fijar la parte (11) a la parte (1) con un destornillador de cabeza
Philips según el diagrama.
(DE)
Befestigen Sie das Teil (11) an das Teil (1) mit der Schraube (N) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 3
P.13
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
3
10
A
A
A
A
(EN)
Insert wooden dowel (A) into part (3,10) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,10) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,10) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,10) gemäß der Abbildung ein.

Step 4
P.14
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
6
7
B
B
B
B
T
T
S
S
(EN)
Secure Cam bolt (B) into part (6,7) with Philips head screwdriver, then using Screw (S)
attach Door stopper (T) to part (6,7) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (6,7) avec un tournevis cruciforme, puis utilisez la
vis (S) pour fixer butée de porte (T) à la pièce (6,7) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Asegure el perno de leva (B) en la parte (6,7) con un destornillador de cabeza Philips,
luego use el tornillo (S) para fijar el tapón de la puerta (T) a la parte (6,7) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) ins Teil (6,7) durch den
Kreuzschlitzschraubendreher von Philips und sichern den Türstopper (T) ans Teil (6,7) mit
der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

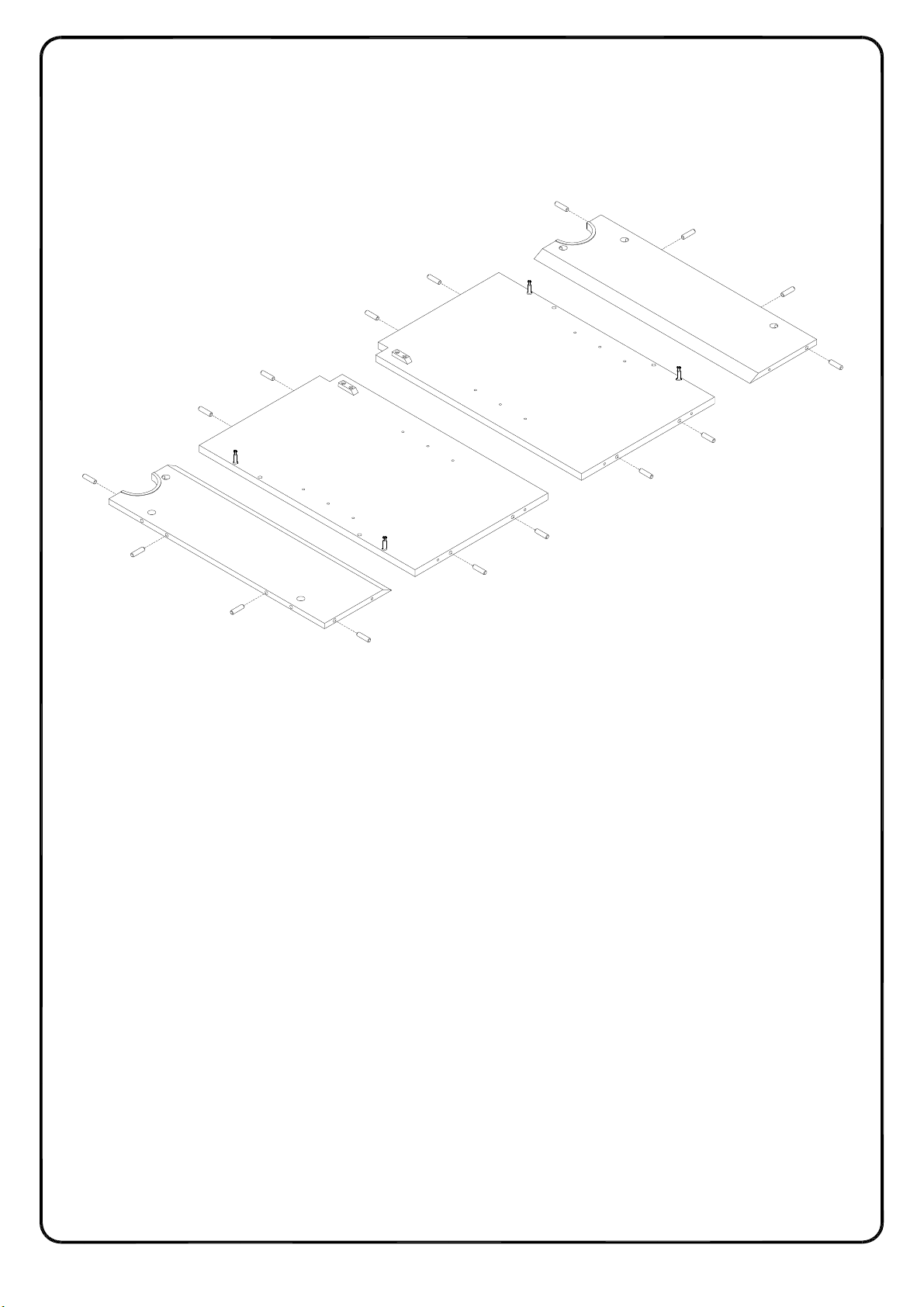

Step 5
P.15
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
6
7
5
8
A
A
A
AA
A
A
A
A
A
A
A
A
A
A
A
(EN)

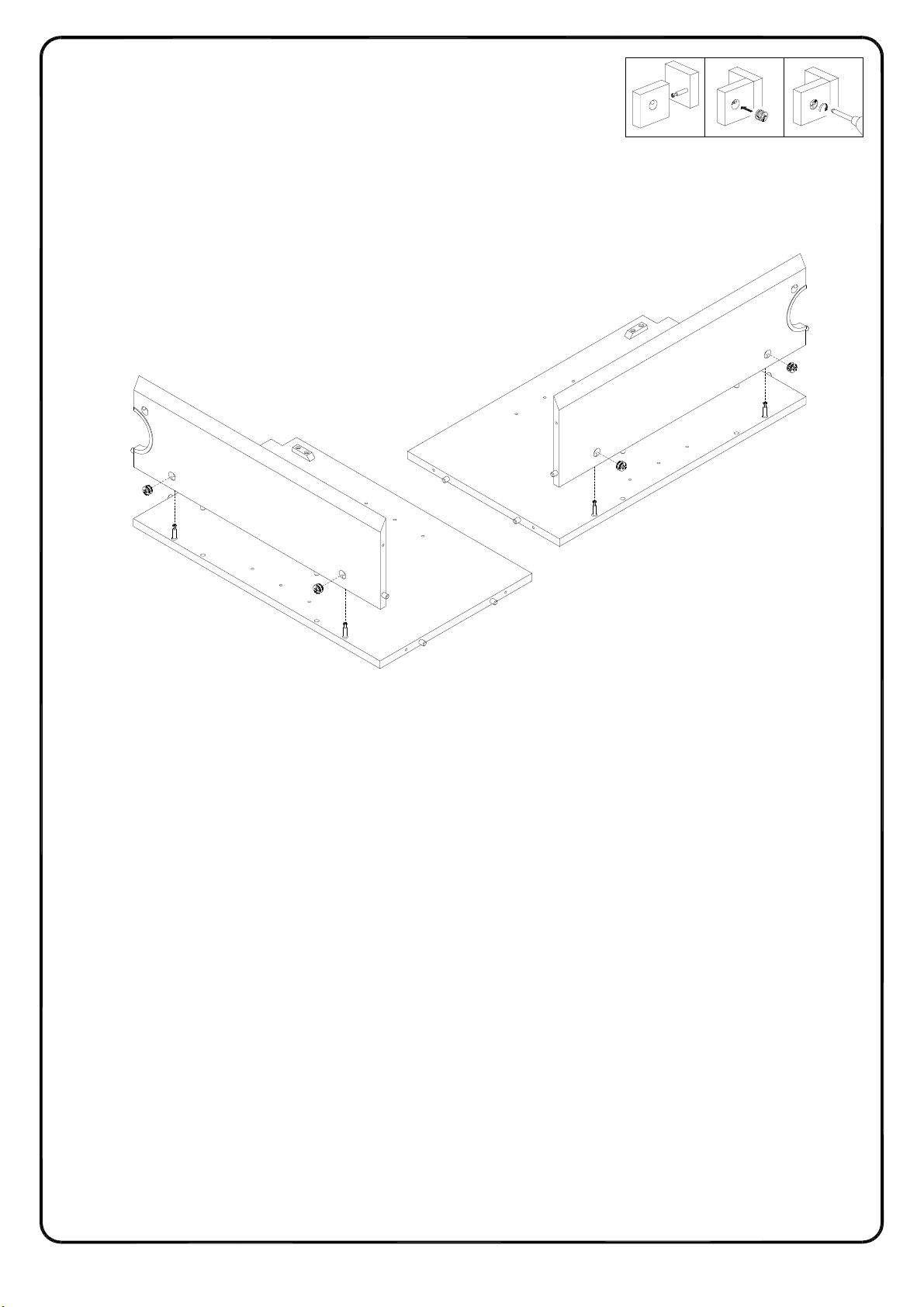

Insert wooden dowel (A) into part (5,6,7,8) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (5,6,7,8) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (5,6,7,8) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (5,6,7,8) gemäß der Abbildung ein.

Step 6
P.16
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
6
5
D
D
D
D
8
7
(EN)

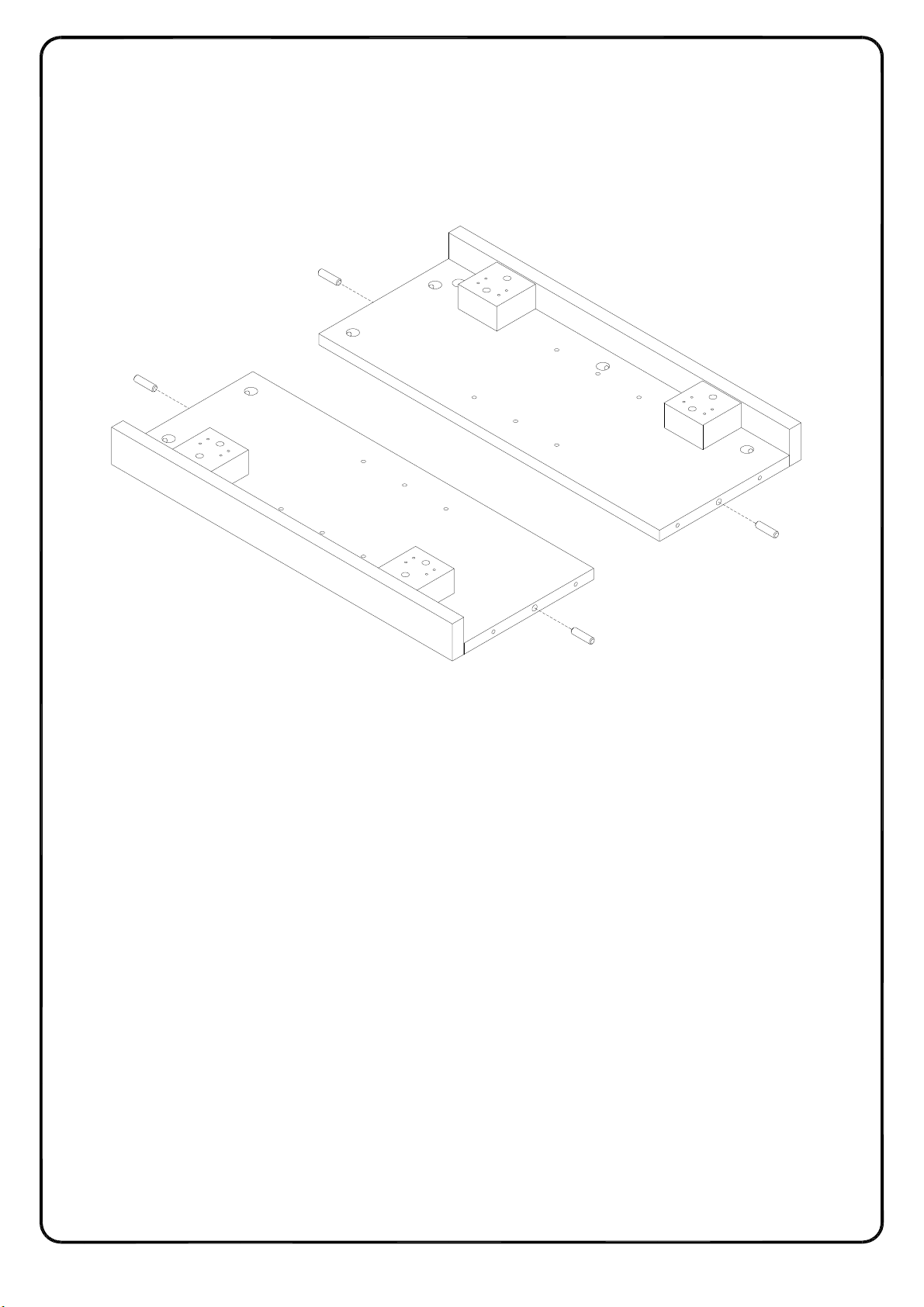

Attach part (5) to part (6), part (8) to part (7), then using Cam lock (D) secure part (5) to part
(6), secure part (8) to part (7) with Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (5) à la pièce (6) et fixez la pièce (8) à la pièce (7), puis en utilisant le serrure
à came (D) serrez la pièce (5) à la pièce (6) et serrez la pièce (8) à la pièce (7) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Coloque la parte (5) a la parte (6) y coloque la parte (8) a la parte (7), luego use el cierre de
leva (D) para fijar la parte (5) a la parte (6) y fijar la parte (8) a la parte (7) con un
destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (5) an das Teil (6) und befestigen Sie das Teil (8) an das Teil (7),
und sichern Sie dann das Teil (5) an das Teil (6) und sichern Sie das Teil (8) an das Teil (7)
mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.

Step 7
P.17
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
6
5
3
1
D
CC
C
C
(EN)

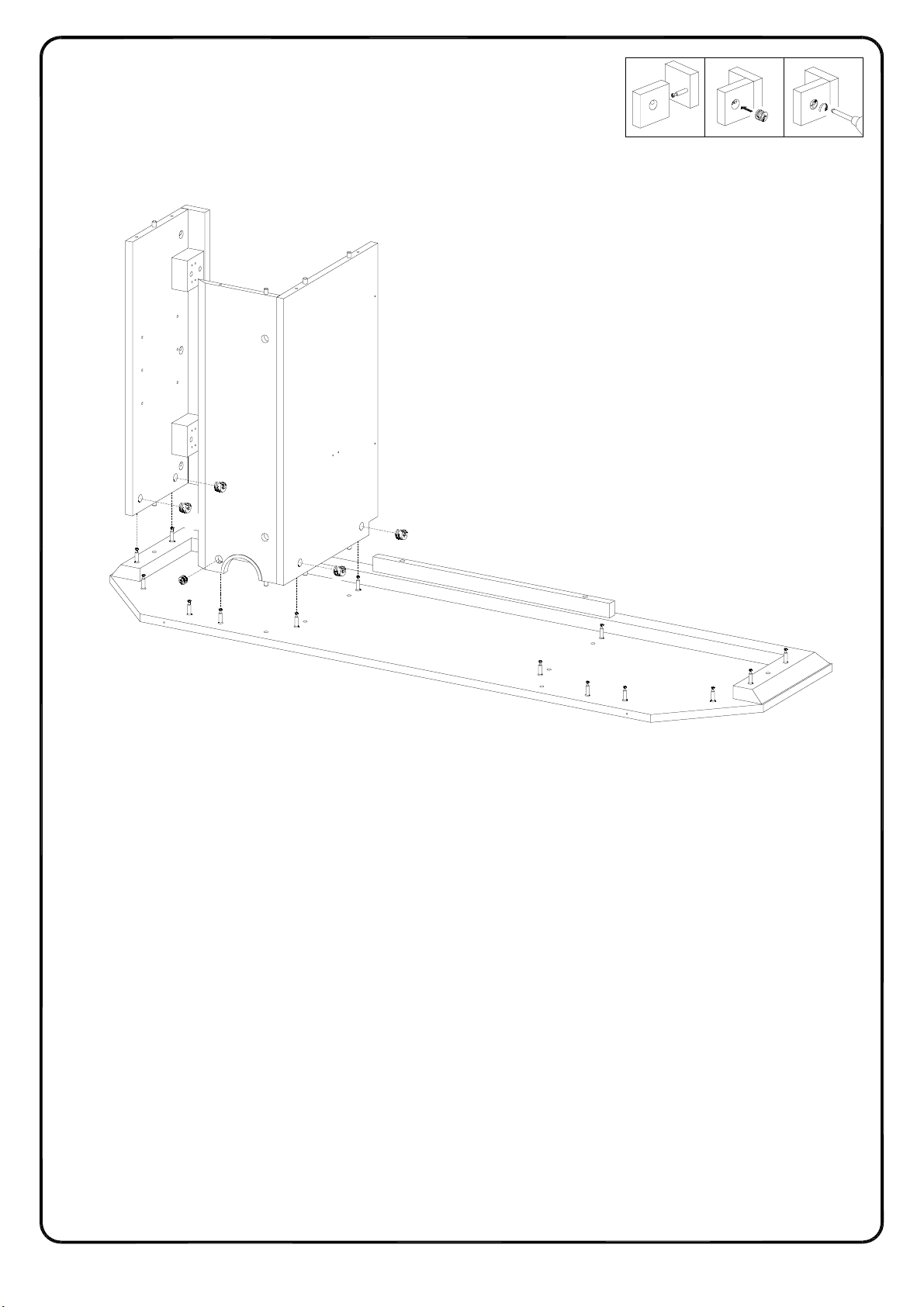

Attach Part (3,5,6) to part (1), then using Cam lock (C) secure part (3,6) to part (1), and
Cam lock (D) secure part (5) to part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (3,5,6) à la pièce (1); en utilisant le verrou à came (C) pour fixer la pièce
(3,6) à la pièce (1) et en utilisant le verrou à came (D) fixez la pièce (5) à la pièce (1) avec
un tournevis cruciforme conformément au schéma.
(ESP)
Fije las partes (3,5,6) a la parte (1). Use el cierre de leva (C) para fijar la parte (3,6) a la
parte (1) y use el cierre de leva (D) para fijar la parte (5) a la parte (1) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3,5,6) an das Teil (1). Sichern Sie das Teil (3,6) an das Teil (1)
mit der Zylindermutter (C), und sichern Sie das Teil (5) an das Teil (1) mit der
Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

Step 8
P.18
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
C
C
C
C
D
1
78
10
(EN)
Attach Part (7,8,10) to part (1), then using Cam lock (C) secure part (7,10) to part (1), and
using Cam lock (D) secure part (8) to part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (7,8,10) à la pièce (1); en utilisant le verrou à came (C) pour fixer la pièce
(7,10) à la pièce (1) et en utilisant le verrou à came (D) fixez la pièce (8) à la pièce (1) avec
un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (7,8,10) a la parte (1). Use el cierre de leva (C) para fijar la parte (7,10) a la
parte (1) y use el cierre de leva (D) para fijar la parte (8) a la parte (1) con un destornillador
de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7,8,10) an das Teil (1). Sichern Sie dann das Teil (7,10) an das Teil
(1) mit der Zylindermutter (C) , und sichern Sie das Teil (8) an das Teil (1) mit der
Zylindermutter (D), durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

Step 9
P.19
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
78
10
3 5
6
2
F
JF
FF
FF
F
FF
(EN)

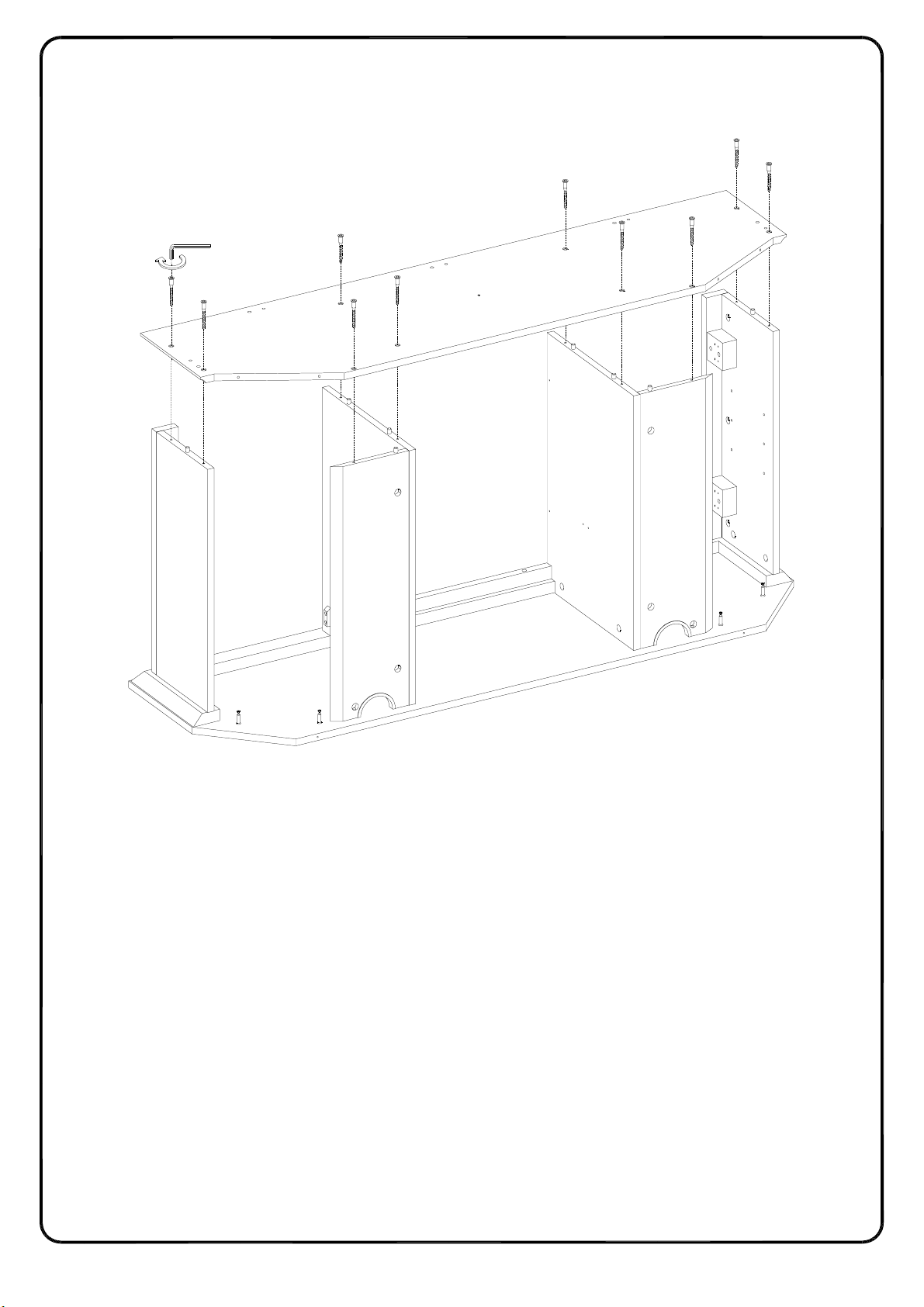

Attach Part (2) to part (3,5,6,7,8,10), then using Screw (F) secure part (2) to part
(3,5,6,7,8,10) with Hex key (J) as per diagram.
(FR)
Fixez la pièce (2) à la pièce (3,5,6,7,8,10); utilisez la vis (F) pour fixer la pièce (2) à la pièce
(3,5,6,7,8,10) avec la clé hexagonale (J) conformément au schéma.
(ESP)
Fije la parte (2) a la parte (3,5,6,7,8,10), y use el tornillo (F) para fijar la parte (2) a la parte
(3,5,6,7,8,10) con la llave hexagonal (J) como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (3,5,6,7,8,10), dann befestigen Sie das Teil (2) an
das Teil (3,5,6,7,8,10) mit der Schraube (F) durch den Inbusschlüssel (J) gemäß Abbildung.

Step 10
P.20
Copyright ©2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
4
1
DD
(EN)

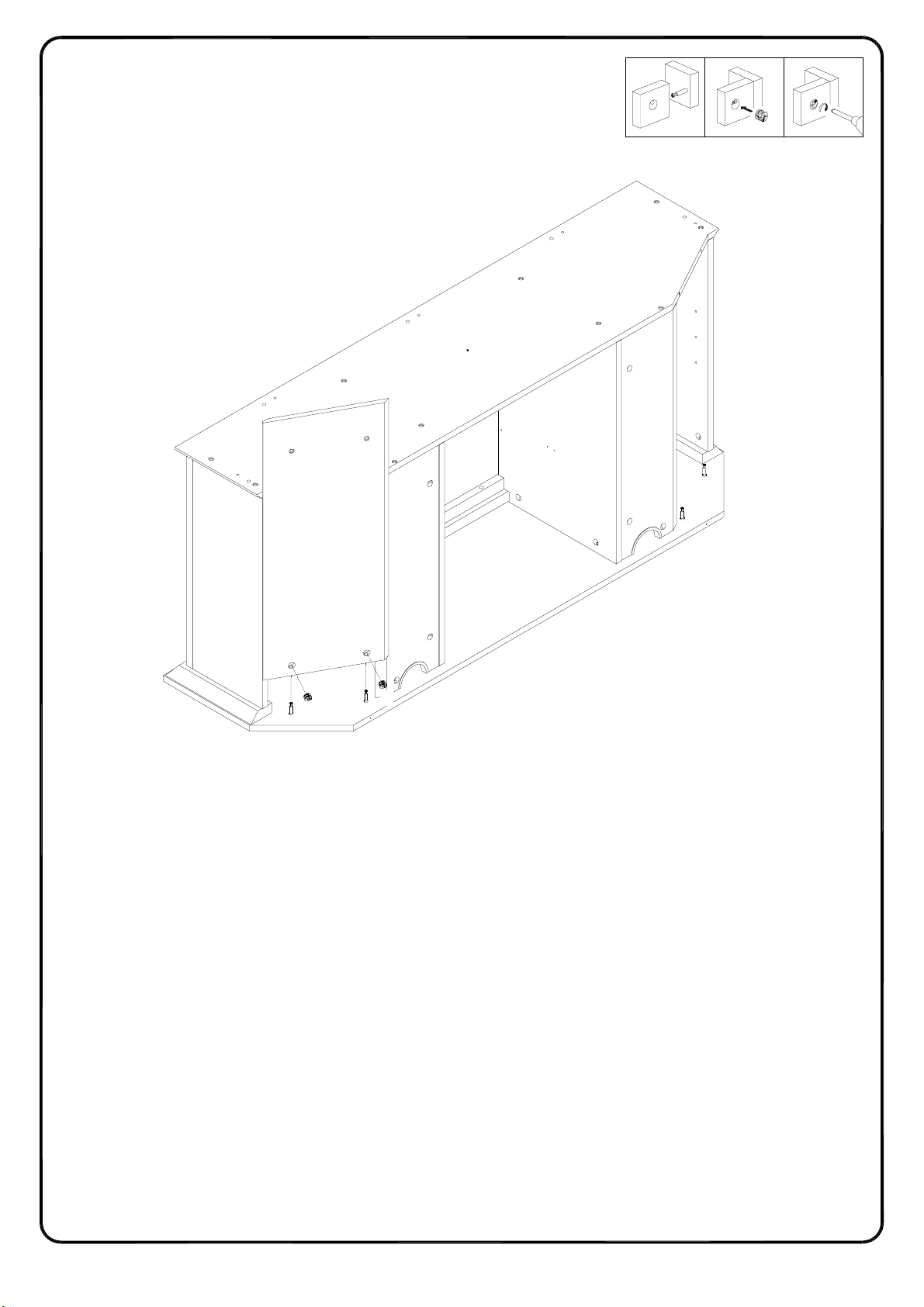

Attach Part (4) to part (1), then using Cam lock (D) secure part (4) to part (1) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (4) à la pièce (1), puis en utilisant le serrure à came (D) fixez la pièce (4) à la
pièce (1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (1), luego use el cierre de leva (D) para fijar la parte (4) a la parte
(1) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (4) in das Teil(1), und sichern Sie dann das Teil (4) an das Teil (1)
mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.
