Walker Edison NOAM3F2 User manual

P.1
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 17/03/2023 (L)
NOAM3F2
ÍtemN.°: Artikel# :
NOAM3F2
NOAM3F2
NOAM3F2
TM

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssemblyGuidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

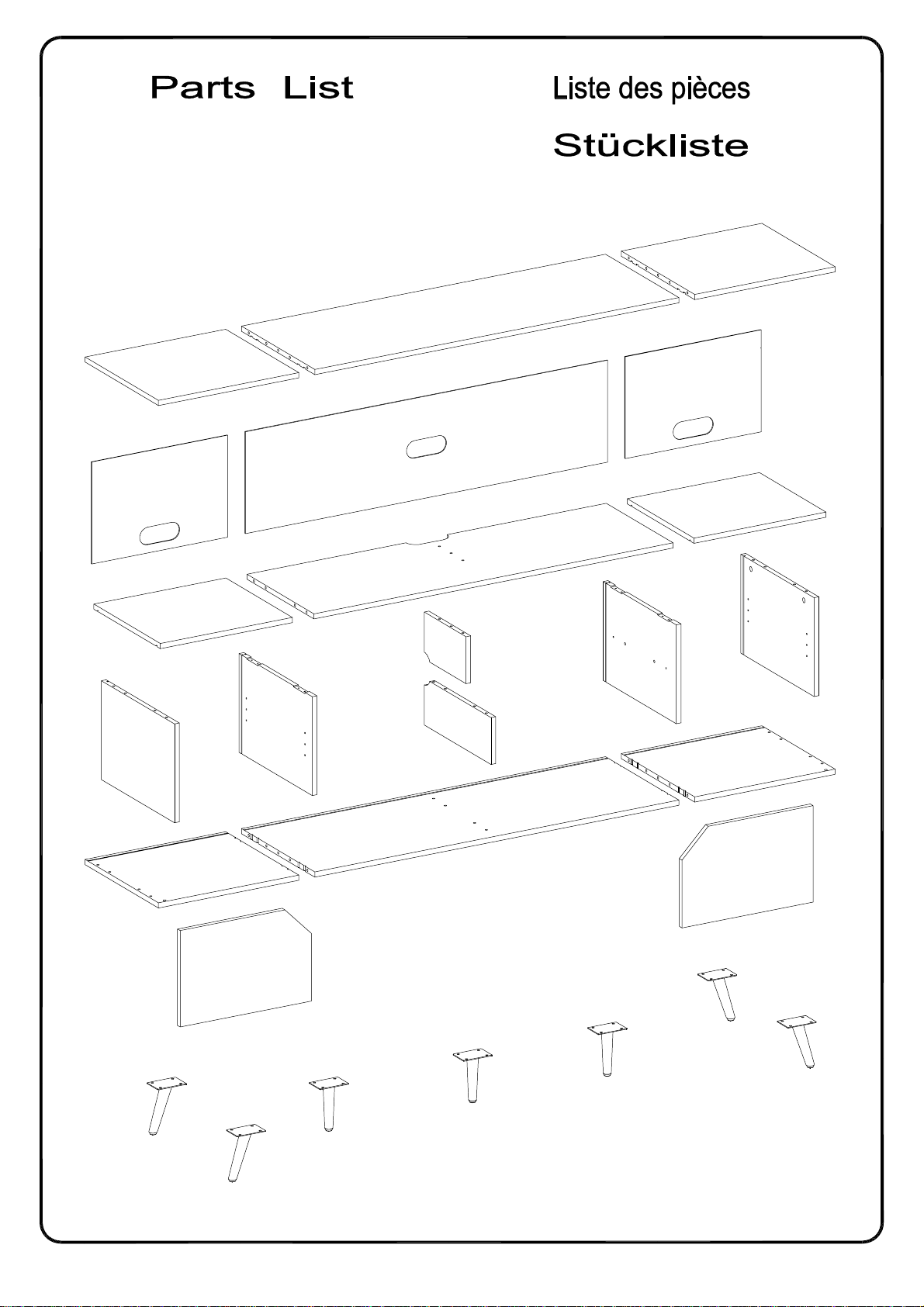

Listade piezas
P.6
1
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
2
3
4
5
6
78
9
10
11
12
13
13
14
15
15
16
17
18
19
19
20 20 20
19
19

HardwareList Listedu matériel
Listedespièces
A
B
C
D
E
F
G
H
pcs
pcs
18 pcs
Woodendowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
12
12
pcs
pc
1
Ø30mm 12
Sticker
M4 Hexkey
Ø6x50mm 24 pcs Bolt
Plasticwedge 26 pcs
Cheville enbois
Serrure àcame
Boulon àcame
Autocollant
Cléhexagonale
Boulon
Caleenplastique
Clavijademadera
Cerraduradeleva
Pernode leva
Pegatina
Llavehexagonal
Perno
Cuñadeplástico
Holzdübel
Zylindermutter
Nockenschraube
Aufkleber
Inbusschlüssel
Bolzen
Kunststoffkeil
P.7
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Bolt
Boulon
Perno
Bolzen
pcs
60

J
HardwareList Listedu matériel
Listedespièces
L
M
N
P
Q
R
K
26 pcs Ø3x17mm Screw
Vis
Tornillo
Schraube
2
Door Hinge
Charnièredeporte
Bisagradepuerta
Türscharnier
2Door Hinge
Charnièredeporte
Bisagradepuerta
Türscharnier
Screw
Ø3x12mm 8
Vis
Tornillo
Schraube
Plasticpivot 4
Pivotenplastique
Pivotedeplástico
Kunststoffbolzen
Ø8.5xØ12x9.5mm
40x15.5x15mm
40x15.5x15mm
Bolt 2
Boulon
Perno
Bolzen
Ø5x8mm
2
Doorstopper
Butéede porte
Tapónde lapuerta
Türstopper
pcs
pcs
pcs
pcs
pcs
pcs
P.8
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Shelf supportpin
Goupille desupportd'étagère
Pernodesoportedelestante
Regalstützstift
Ø8x5x16mm 8 pcs

HardwareList Listedu matériel
Listedespièces
P.9
Gluetube pcs
2
Tubedecolle
Tubo depegamento
KleberinTube
SScrew 4 pcsØ3x15mm Vis
Tornillo
Schraube
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
T
U
V
Plate
Plaque
Placa
Mutter
pcs
8
20 pcs
Woodendowel
Ø8x50mm Cheville enbois
Clavijademadera
Holzdübel

P.10
Step 1
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
9
10
7
12
A
A
A
A
A
A
A
A
A
A
A
A
A
A
(EN)
Insert wooden dowel (A) into part (7,9,10,12) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (7,9,10,12) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (7,9,10,12) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (7,9,10,12) gemäß der Abbildung ein.

P.11
Step 2
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
8
11
14
B
B
B
B
B
B
A
A
A
A
(EN)
Insert wooden dowel (A) into part (14).Attach cam bolt (B) to part (8,11,14) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (14). Fixez le boulon à came (B) à la pièce
(8,11,14) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (14). Fije el perno de leva (B) a la parte
(8,11,14) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (14) ein. Befestigen Sie die Nockenschraube
(B) an das Teil (8,11,14) mit dem Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

P.12
Step 3
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
14
11
C
C
(EN)
Using cam lock (C) secure part (14) into part (11) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (14) dans la pièce (11) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (14) en la parte (11) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (14) in das Teil (11) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.13
Step 4
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
14
8C
C
(EN)
Using cam lock (C) secure part (14) into part (8) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (14) dans la pièce (8) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (14) en la parte (8) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (14) in das Teil (8) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.14
Step 5
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
14
9
F
FE
Finished edge
(EN)
Using bolt (F) secure part (14) to part (9) with Hex key (E) as per diagram.
(FR)
Utilisez le boulon (F) pour fixer la pièce (14) à la pièce (9) avec la clé hexagonale (E)
conformément au schéma.
(ESP)
Use el perno (F) para fijar la parte (14) a la parte (9) con la llave hexagonal (E) según el
diagrama.
(DE)
Befestigen Sie das Teil (14) an das Teil (9) mit dem Bolzen (F) durch den Inbusschlüssel
(E) gemäß der Abbildung.

P.15
Step 6
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
8
11
U
U
F
F
F
U
U
F
FE
(EN)
Using bolt (F) secure Plate (U) to part (8,11) with Hex key (E) as per diagram.
(FR)
Utilisez le boulon (F) pour fixer la plaque (U) à la pièce (8,11) avec la clé hexagonale (E)
conformément au schéma.
(ESP)
Use el perno (F) para fijar la placa (U) a la parte (8,11) con la llave hexagonal (E) según
el diagrama.
(DE)
Befestigen Sie die Platte (U) an das Teil (8,11) mit dem Bolzen (F) durch den
Inbusschlüssel (E) gemäß der Abbildung.

P.16
Step 7
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
2
1
3
B
B
B
B
BB
S
R
R
S
T
T
T
T
T
TTT
(EN)

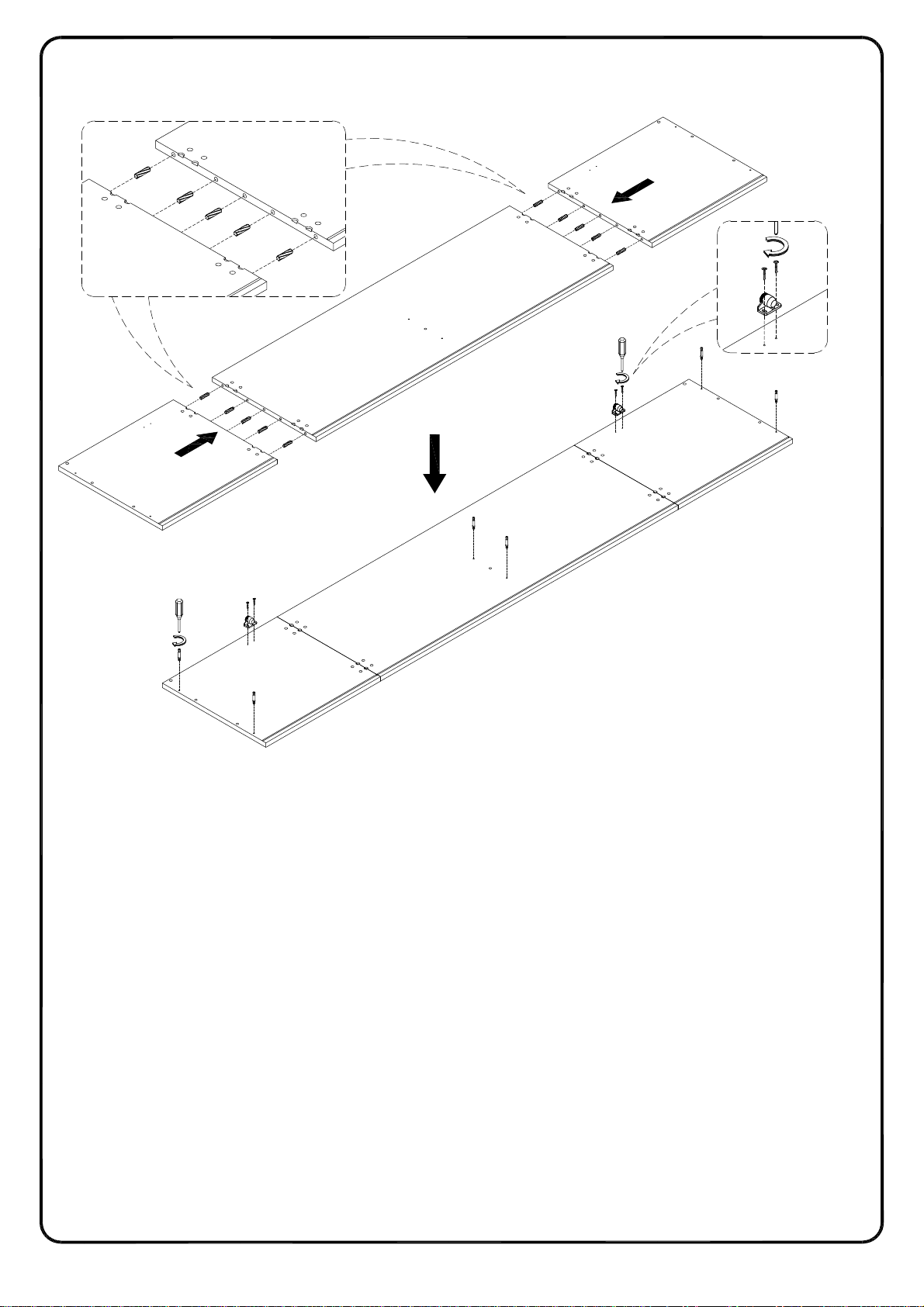

Using Wooden dowel (T) secure part (1,3) into part (2). Attach cam bolt (B) to part (1,2,3)
with Philips head screwdriver .Using screw (S) secure door stopper (R) to part (1,3) with
Philips head screwdriver as per diagram.
(FR)
En utilisant la cheville en bois (T) fixez la pièce (1,3) dans la pièce (2). Fixez le boulon à
came (B) à la pièce (1,2,3) avec un tournevis cruciforme.Utilisez la vis (S) pour fixer la butée
de porte (R) à la pièce (1,3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Usando la clavija de madera (T) fije la parte (1,3) en la parte (2). Fije el perno de leva (B) a
la parte (1,2,3) con un destornillador de cabeza Philips.Use el tornillo (S) para fijar el tapón
de la puerta (R) a la parte (1,3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (1,3) in das Teil (2) mit dem Holzdübel (T). Befestigen Sie die
Nockenschraube (B) an das Teil (1,2,3) durch den Kreuzschlitzschraubendreher von
Philips.Befestigen Sie den Türstopper (R) an das Teil (1,3) mit der Schraube (S) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.17
Step 8
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
2
3
8
9
11
U
U
U
U
G
G
G
G
G
G
E
G
G
E
C
C
(EN)

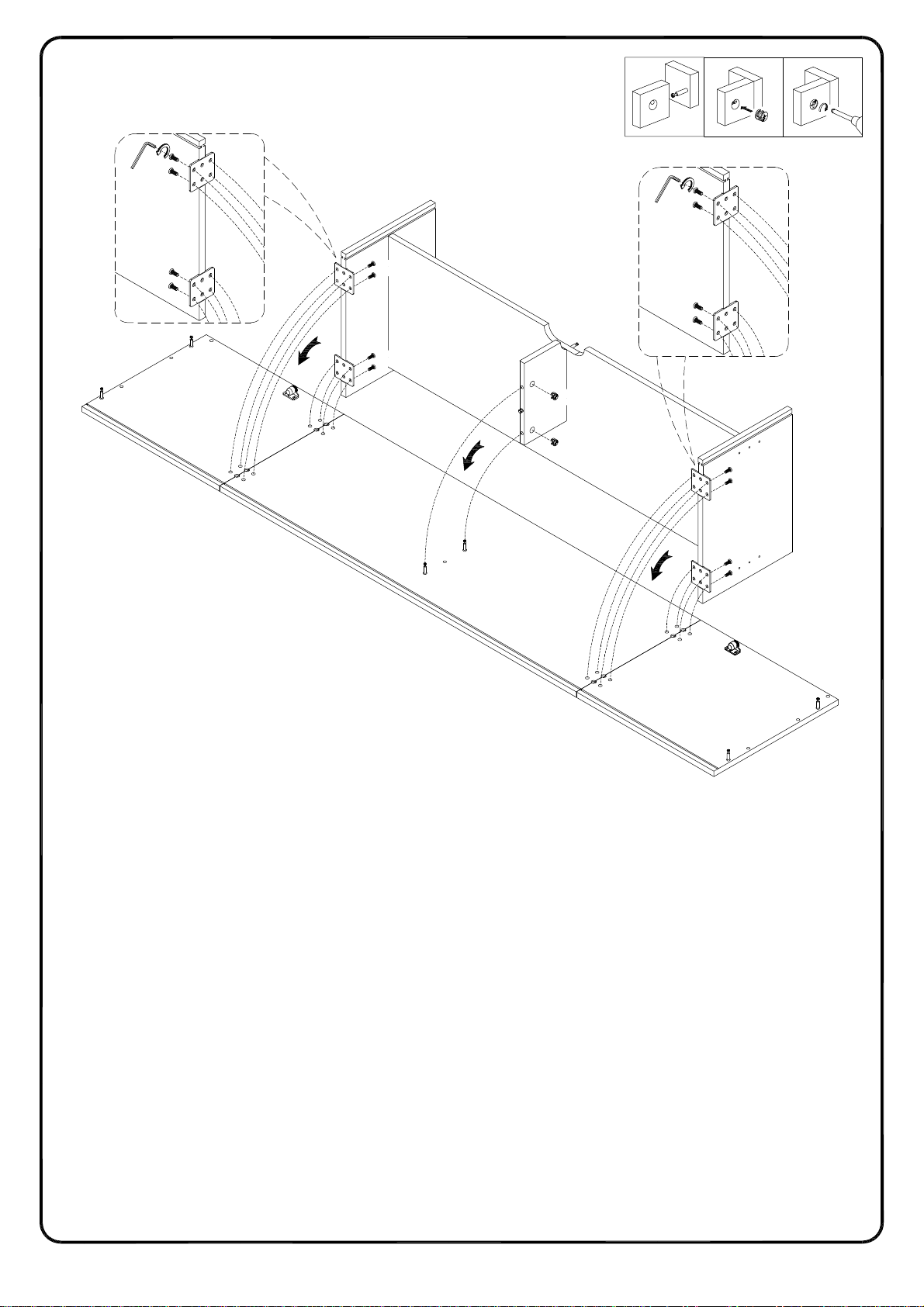

Using bolt (G) secure Plate(U) to part (1,2,3) with Hex key (E). Using cam lock (C) secure
part (9) into part (2) with Philips head screwdriver as per diagram. Note: Make sure to
assemble the seam.
(FR)
Utilisez le boulon (G) pour fixer la plaque (U) à la pièce (1,2,3) avec la clé hexagonale (E).
Utilisez le verrou à came (C) pour fixer la pièce (9) dans la pièce (2) avec un tournevis
cruciforme conformément au schéma. Remarque: Veillez à assembler la couture.
(ESP)
Use el perno (G) para fijar la placa (U) a la parte (1,2,3) con la llave hexagonal (E). Use el
cierre de leva (C) para fijar la parte (9) en la parte (2) con un destornillador de cabeza
Philips como se muestra en el diagrama. Nota: Asegúrese de montar la costura.
(DE)
Befestigen Sie die Platte (U) an das Teil (1,2,3) mit dem Bolzen (G) durch den
Inbusschlüssel (E). Befestigen Sie das Teil (9) in das Teil (2) mit der Zylindermutter (C)
durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Hinweis: Achten
Sie darauf, die Naht zu montieren.

P.18
Step 9
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
14
7
C
C
C
C
10
(EN)
Using cam lock (C) secure part (7,10) into part (1,14) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7,10) dans la pièce (1,14) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7,10) en la parte (1,14) con un destornillador
de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7,10) in das Teil (1,14) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.19
Step 10
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
C
C
12
3
(EN)
Using cam lock (C) secure part (12) into part (3) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (12) dans la pièce (3) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (12) en la parte (3) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (12) in das Teil (3) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.20
Step 11
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
12
11
10
8
715
15
16
1
2
3
(EN)

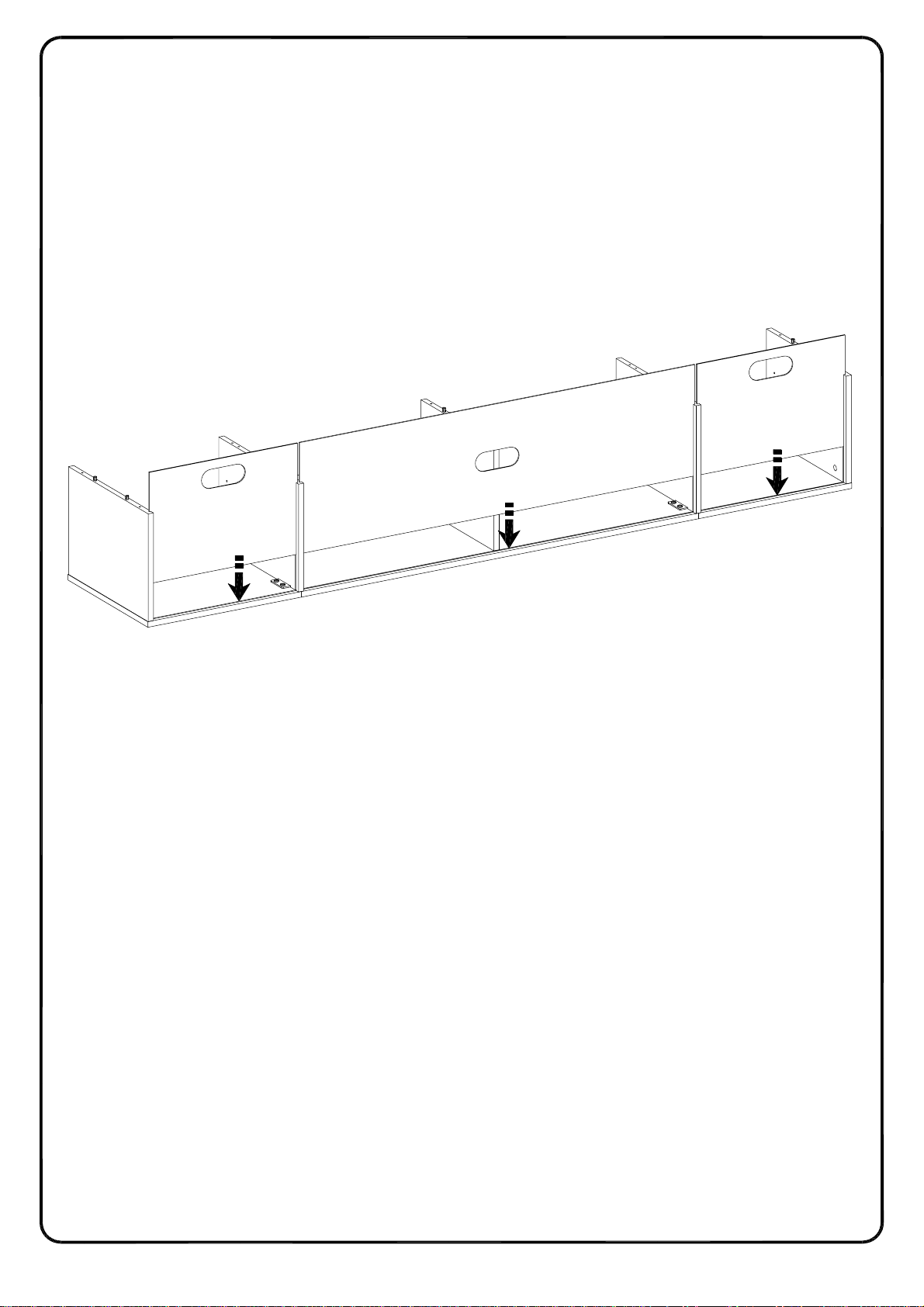

Insert Part (15,16) into part (1,2,3,7,8,11,12) as per diagram.
(FR)
Insérez la pièce (15,16) dans la pièce (1,2,3,7,8,11,12) selon le schéma.
(ESP)
Inserte la parte (15,16) en la parte (1,2,3,7,8,11,12) según el diagrama.
(DE)
Setzen Sie das Teil (15,16) in das Teil (1,2,3,7,8,11,12) gemäß der Abbildung ein.
