Wamsler 57 U Installation instructions

1
Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
MODULO 57 U
D
FR
I
GB

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
Hohe Qualität durch Verwendung bester und bewährter Materialien
Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm EN 13229 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte
sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort................................................................................................................2
Inhaltsverzeichnis................................................................................................2
SICHERHEITSHINWEISE..................................................................................3
1. Bedienung.......................................................................................................5
1.1 Geräteaufbau................................................................................................5
1.2 Inbetriebnahme.............................................................................................6
1.3 Außerbetriebnahme ......................................................................................8
1.4 Hinweise zum Heizen ...................................................................................8
1.5 Reinigung und Pflege....................................................................................8
1.6 Störungsursachen, Behebung ....................................................................10
2.1 Vorschriften.................................................................................................11
2.2 Aufstellräume..............................................................................................11
2.3 Geräteabstände ..........................................................................................11
2.4 Schornsteinanschluss.................................................................................12
2.5 Verbrennungsluft.........................................................................................13
2.6 Montage, Anschluss Hinten / Oben ............................................................14
3. Technische Daten.........................................................................................15

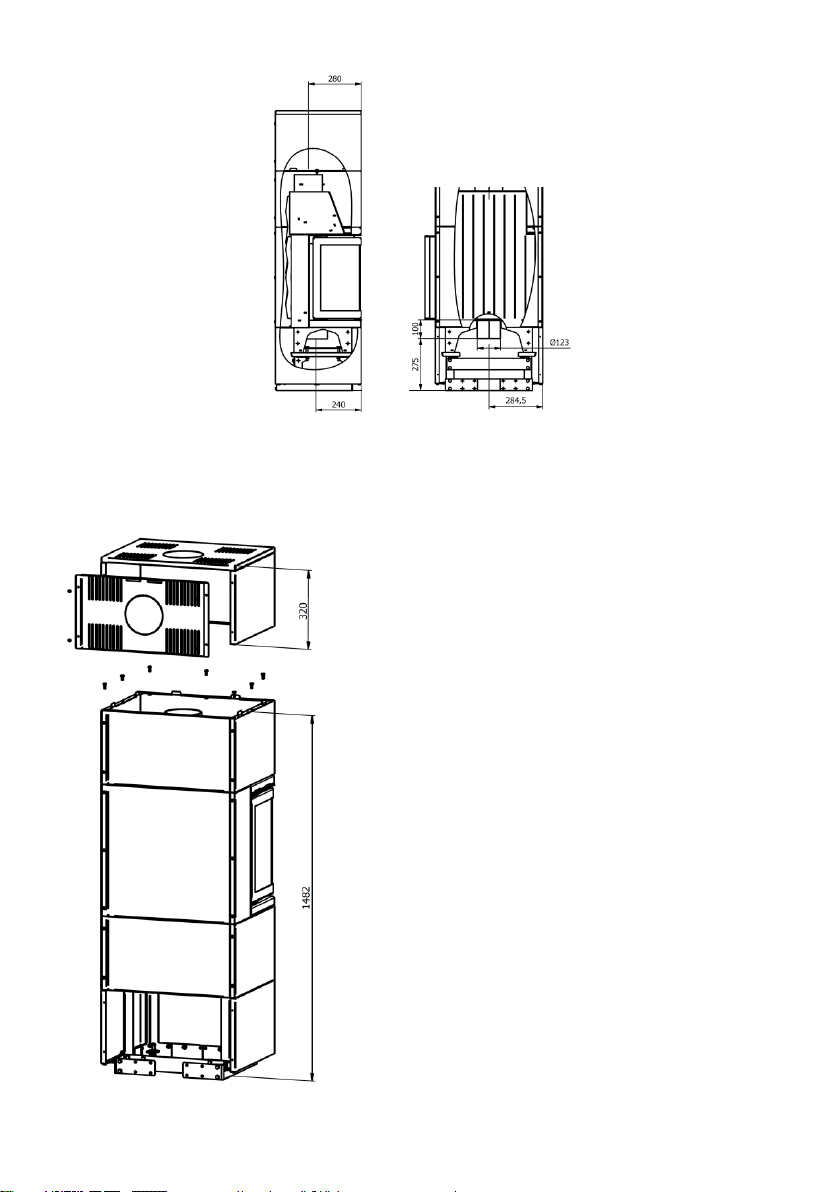

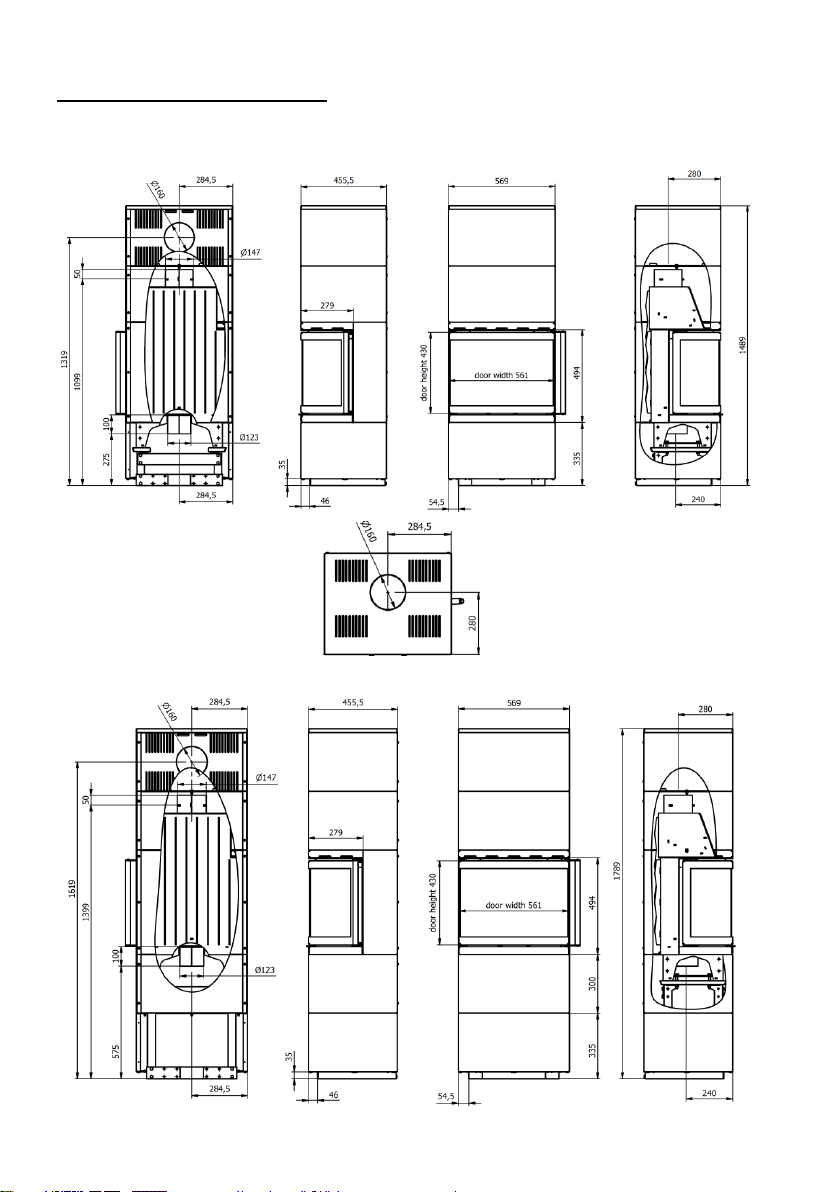

3.1 Maßzeichnungen.........................................................................................15
3.2 Maße und Gewichte....................................................................................16
3.3 Technische Daten.......................................................................................16
4. Entsorgung....................................................................................................16
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13229 geprüft.
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und
europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN
4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeili-
che Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifi-
zierten Fachmann aufstellen und anschließen. Zur korrekten Funktion Ihres Gerätes muss
der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand und
mind. bis 400°C belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung gründ-
lich durchlesen und den zuständigen Bezirksschornsteinfegermeister / Bezirksbeauftragte in-
formieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 Pa Unterdruck
aufweisen und darf kurzzeitig 15 Pa betragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tragen, um
Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in der
Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht überschritten wer-
den und die Türen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens be-
steht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unter-
liegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 25 / 33 cm Länge)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder oder
Holzwolle verwendet werden.
10. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplattenresten,
feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zeitungen, Pappe
o.ä. ist verboten!
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen.
Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine
Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Tem-
peratur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungsanlei-
tung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge oder einen
Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung bzw. bei nicht ausreichendem Schorn-
steinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur lang-
sam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem
soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im
Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.
14. Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf maximum öffnen! Warten Sie nach dem öffnen der Luftzufuhr ausreichend
lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die Heiztüre. Wenn Sie
nach diesem Muster vorgehen, können Sie sicher sein, nie eine Verpuffung erleben zu
müssen, denn sollte wirklich unverbranntes Verbrennungsgas im Brennraum gewesen sein,
hätten Sie dieses mit dieser Vorgehensweise verhindert. Also, nach jeder Brennstoffaufgabe
den Primärluftregler zuvor ganz öffnen und erst wieder nach entzünden der Brennstoffauflage
nach Tabelle 1 einstellen.
15. Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände abgestellt
oder angelehnt werden. Sicherheitsabstände beachten!
16. Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen. Bei unzu-
reichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu verwenden.
D

4
17. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die Griffe
und Bedieneinrichtungen sehr heiß werden. Machen Sie während des Heizbetriebes anwe-
sende Kinder, Personen und Tiere darauf aufmerksam. Verwenden Sie zur Bedienung den
beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jah-
ren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedienen.
18. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist und
besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
19. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass die
Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer geringen
Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kontrolle in Betrieb
zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.
20. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann
kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der
Abgasrohre erfolgen.
21. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich
bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind
nur Original Wamsler - Ersatzteile zu verwenden.
22. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten
sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luf-
theizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleis-
tung und Garantie.
23. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstellungsraum
entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets
genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen
von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann
über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt wer-
den (min. 150cm²).
24. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien - seit-
lich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der Bedie-
nungsanleitung und/oder dem Typenschild.
25. Die Feuerstätte darf nicht verändert werden.
26. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbele-
gung 5m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens vorgesehenen
Schornstein muss vorher eine Berechnung nach EN 13384 erfolgen (Schornsteinfeger).
27. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und verständi-
gen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen. Danach unbedingt
den Schornstein vom Fachmann überprüfen lassen.
28. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch
niemals völlig ausgeschlossen und stellt keinen Mangel dar.
29. Speck- und Sandstein ist ein Naturprodukt, daher sind Farbabweichungen und Farbänderun-
gen normal und kein Grund zur Reklamation.

5
1. Bedienung
1.1 Geräteaufbau
1. Heiztür
2. Abgasstutzen hinten/oben 150mm
3. Primärluftschieber
4. Sekundärluftschieber
5. Türgriff
6. Typenschild auf Rückseite
Bild 1
Primärluftschieber
5
1
2
3
4
6
Sekundärluftschieber

6
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur
damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur
natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20%.
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Koh-
legruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier, Pellets und
Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwen-
det werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen.
Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-
geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre-
chen (Typenschild).
Verbrennungslufteinstellung:
Die Schieber müssen entweder nach außen oder innen geschoben werden.
Tabelle 1
Regler nach außen ziehen
Regler nach innen schieben
Brennstoffart
Heizwert ca. kWh/kg
Hartholz
Weichholz
Holzbrikett nach DIN 51731
4,0 –4,2
4,3 –4,5
5,0 –5,2
Primärluft
Linker Regler
Sekundärluft
Rechter Regler
Brenndauer
Anheizen
--
Nennwärmeleistung
0,45 h
Außerbetriebnahme
--

7
Füllmengen / Anzünden:
NWL Scheitholz max. 1,4 kg, ca. 1-2 kleine Scheite pro Füllung,
bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max.
25cm, Durchmesser Ø 5 - 12 cm, Rundlinge immer spalten,
max. 1,8 kg/h
Holzbrikett nach DIN 51731 max. 1,1 kg, evtl. zerkleinern
Erstes Anheizen
Vor Inbetriebnahme sind evtl. Transportsicherungen über dem Feuerraum
herauszunehmen und evtl. Aufkleber auf der Sichtscheibe rückstandsfrei zu
entfernen.
Die Heiztür durch ziehen des Griffes öffnen. Bei heißem Gerät ist dazu ein Schutz-
Handschuh zu benutzen. Den Primärluft- und Sekundärluftschieber (Bild 1) entspre-
chend der Tabelle 1 in Kapitel 1.2 einstellen.
Legen Sie kleineres Anzündholz, kreuzgeschlichtet auf den freien Rost. Mit einen
Kohleanzünder oder etwas Holzwolle von oben anzünden und Heiztür wieder ver-
schließen. Wenn das Feuer lebhaft brennt warten, bis eine Grundglut vorhanden ist,
dann erneut Brennstoff in geringen Mengen aufgeben, bis eine satte Grundglut vor-
handen ist. Die max. Brennstoffmengen sind je nach Typ zu beachten.
Danach den Primärluft- und Sekundärluftschieber entsprechend der Tabelle 1 „Ver-
brennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, da-
mit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte
es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute
Raumbelüftung sorgen (Fenster und Türen öffnen) und dann mindestens eine Stunde
auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Tem-
peratur nicht erreicht werden, so können diese Erscheinungen auch später noch auf-
treten.
Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre die Luftzufuhr
langsam auf maximum öffnen! Warten Sie nach dem öffnen der Luftzufuhr
ausreichend lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die
Heiztüre langsam. Wenn Sie nach diesem Muster vorgehen, können Sie sicher sein,
nie eine Verpuffung erleben zu müssen, denn sollte wirklich unverbranntes
Verbrennungsgas im Brennraum gewesen sein, hätten Sie dieses mit dieser
Vorgehensweise verhindert. Also, nach jeder Brennstoffaufgabe den Primärluftregler
zuvor ganz öffnen und erst wieder nach entzünden der Brennstoffauflage nach Tabel-
le 1 einstellen.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst
die Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichen-
dem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten,
dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden
ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachle-

8
gen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das
heißt, es dürfen keine Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene –Stellung bringen (Tabelle 1).
Restglut ausbrennen und Ofen abkühlen lassen. Feuerraum bei kaltem Gerät reini-
gen!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden. Diese
darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden
(evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Ab-
gas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber
bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies
bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten
Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den
Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu
diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür.
Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lock-
feuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reini-
gungsöffnung des Schornsteins entzündet. Der Brennraum ist regelmäßig im kalten
Zustand aus zu saugen. Bitte beachten Sie dabei, dass keine glühenden Verbren-
nungsrückstände in die Mülltonne oder Aschensauger gelangen.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschä-
digungen solcher Art, unterliegen nicht der Garantiepflicht. Bei Kaminöfen ist
nur eine einlagige Brennstoffaufgabe gestattet. Eine reduzierte Heizleistung
sollte nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung
der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabi-
lität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen
unsere Umwelt und Ihren Geldbeutel. Nach Beendigung der Heizperiode empfiehlt es
sich, eine gründliche Reinigung des Ofens und der Abgasrohre vorzunehmen. Nach-
lassen der Heizleistung, ist fast immer eine Folge starker Verschmutzung der Abgas-
wege.
Die Rauchgaswege können gereinigt werden von vorne, durch den Heizraum, oder
von oben wenn das Rauchrohr entfernt ist. Innenteile vom Heizraum können in aus-
gekühltem Zustand ausgebaut werden.
Bei geöffneter Heiztür kann die Umlenkplatte herausgenommen werden.
Zusammenbau erfolgt in umgekehrter Reihenfolge.

9
Achtung: Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollie-
ren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen,
wenden Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe
Typschild) an Ihren Fachhändler.
Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten saube-
ren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik
Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit ei-
nem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und er-
leichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe
ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen
ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten vorsichtig und nur
mit einem trockenen weichen Tuch gereinigt werden (nicht scheuern). Vorab an einer
nicht sichtbaren Stelle das Lackverhalten testen.
Bei pulverbeschichteten Flächen kann in besonderen Fällen vorher mit einem leicht
befeuchteten Tuch mit etwas Geschirrspülmittel behandelt und dann getrocknet wer-
den.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seife
und Wasser entfernt werden.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein,
daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Re-
klamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nass-
schleifpapier (Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel,
aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Ser-
vicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb
(Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingrif-
fen erlöschen Gewährleistung und Garantie.
Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach ca.
2 –3 Jahren. Dazu einige Hinweise:
-Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist eine
rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser als Me-
terspalten.
-Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regenge-
schützt aufschichten (idealerweise Südseite).
-Lassen Sie zwischen den einzelnen Holzstößen eine Handbreite Abstand, damit
die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.
-Decken Sie Ihren Holzstoß keinesfalls mit Plastikfolie ab, sie lässt die Feuchtigkeit
nicht entweichen.

10
-Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbewe-
gung eher fault, statt trocknet.
-Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff
(z. B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an
der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selbst versuchen mit Wasser zu löschen.
Art der Störung
mögliche Ursache
Behebung
Geruchbildung:
Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung betrei-
ben. Danach für mehrere Stun-
den auf maximale Leistung hei-
zen.
Zu geringe Wärme-
abgabe:
Geräteleistung zu klein
gewählt.
Zu geringer Schornstein-
zug
Zu langes und undichtes
Abgasrohr
Undichtheiten an der Glas-
/Heiz-/Aschentür
Verbrennung von zu
feuchtem Holz
Lassen Sie Ihren Wärmebedarf
vom Fachmann kontrollieren.
Der erforderliche Schorn-
steinzug muss mind. 12 Pa und
darf kurzzeitig max.
15 Pa betragen. Kontrollieren
Sie Ihren Schornstein auf
Dichtheit. Die Türen anderer an
diesen Schornstein ange-
schlossenen Feuerstätten dicht
verschließen. Vor allem auf
undichte Schornstein- bzw.
Reinigungsverschlüsse achten.
Eventuell mit senkrechter An-
laufstrecke anschließen.
Die gesamten Abgasrohr-
verbindungen müssen gut ab-
gedichtet sein und feuerfest
isoliert werden.
Dichtung kontrollieren, Türen
gut verschließen. Eventuell
Dichtschnur erneuern lassen.
Nur gut getrocknetes Holz
verwenden.

11
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-
len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B.
DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287
u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie
das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur
korrekten Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät an-
schließen wollen, in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum ent-
nimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren
stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein
Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das
Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit
anderen Räumen hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Mö-
bel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen
ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand redu-
ziert sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende
Bauteil montiert wird (Bild 2)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt oder mit brennbaren Baustoffen verkleidet sein, wenn seitlich 80 cm, sowie
für alle Typen hinten ebenfalls 30 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 80 cm bei
allen Typen betragen (Bild 3).
Bild 2
Bild 3
A
B
80 cm
80 cm
30 cm
80 cm

12
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter
dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich
durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder
einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

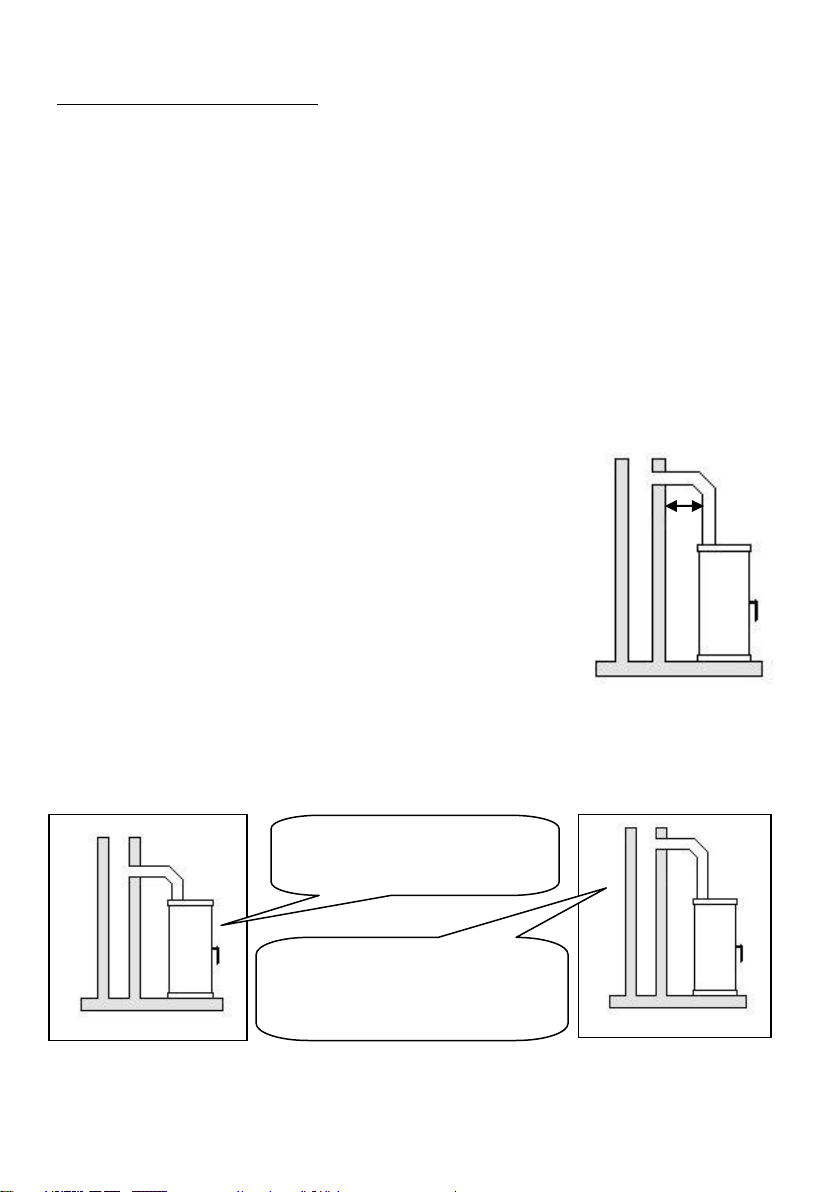

2.4 Schornsteinanschluss
ACHTUNG!
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden
sein. Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbin-
dungsstück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben
wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen
zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder
senkrecht geführt sind, sollen nicht länger als einen Meter
sein.
Es sind die Forderungen der Feuerungsverordnung
(FeuVO), die jeweiligen Länderbauordnungen sowie für den
Schornstein die DIN 4705, DIN EN 13384, DIN 18160 und
der DIN EN 15287 zu beachten. Verbindungstücke müssen
nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen / Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden. ACHTUNG!
Der Anschluss an einem Schornstein, dessen wirksame
Höhe unter 4m, bei Mehrfachbelegung 5m liegt, sollte vermieden
werden. Ausschlaggebend dazu ist die Berechnung nach EN 13384. / Daten zur
Schornsteinberechnung Kapitel 3. /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei
weitere Feuerstätten angeschlossen sein.
X
Bild 4
101010
In der Regel kann der Ofen mit einen
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
dass als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
Bild 5

13
2.5 Verbrennungsluft
Für den Verbrennungsvorgang wird permanent Sauerstoff bzw. Luft benötigt. In der
Regel reicht die vorhandene Luft im Aufstellraum aus.
Bei gut abgedichteten Fenstern und Türen, Vorhandensein von mechanischen Entlüf-
tungen (z.B. Küche oder Bad) oder weiteren Feuerstätten (auch Gastherme) in der
Wohnung, kann die einwandfreie Luftversorgung empfindlich gestört werden. Wenn
dies zutrifft, besteht die Möglichkeit, die Verbrennungsluft direkt von außen oder aus
einem anderen, genügend belüfteten Raum (z.B. Keller) zuzuführen.
Die Öfen bieten serienmäßig hierfür den zentralen Luftansaugstutzen Ø 123 mm auf
der Unterseite.
Für die Luftleitung sollten nur glatte Rohre mit einem Mindestdurchmesser von
125 mm verwendet werden. Die Luftleitung sollte außerdem mit einer Absperrklappe in
Ofennähe versehen werden, muss fachgerecht ausgeführt werden und u.a. in den
Bögen Revisionsöffnungen für den Schornsteinfeger haben, sowie fachgerecht gegen
Schwitzwasser gedämmt werden. Die Leitung sollte nicht länger als 4 m sein und nicht
mehr als 3 Biegungen aufweisen. Führt die Leitung ins Freie, soll sie mit einem geeig-
neten Windschutz und Insektengitter versehen werden.
Wichtige Hinweise zum Thema raumluftabhängiger bzw. raum-
luftunabhängiger Betrieb:
(gültig für Deutschland. Stand Januar 2005)
Punkt 1:
Die Kaminöfen sind als raumluftabhängige Öfen nach EN 13240/13229 geprüft. Die Ka-
minöfen entnehmen die gesamte Verbrennungsluft über den zentralen Luftansaugstutzen
aus dem Aufstellraum. An diesem Stutzen kann bauseits eine dichte Luftzuführung ange-
schlossen werden. Auch mit dieser dichten Luftzuführung erfüllen die Kaminöfen nicht die
Anforderungen an einen raumluftunabhängigen Betrieb.
Punkt 2:
In Kombination mit raumlufttechnischen Anlagen (z.B. kontrollierte Be- und Entlüf-
tungsanlagen, Dunstabzug o.ä.) ist somit in Deutschland der §4 der Feuerungsverordnung
(FeuVO) maßgeblich. Hier ist u.a. festgelegt, dass der Ofen und raumlufttechnische Anlage
gegenseitig zu überwachen sind (z.B. über einen Differenzdruckwächter) oder eine Lüf-
tungsanlage einzubauen ist, die eine Zulassung für Festbrennstofffeuerungen hat und dem
Aufstellraum die notwendige Verbrennungsluft für die Feuerstätte zusätzlich zuführt.
Punkt 3:
Bitte beachten Sie immer –in Absprache mit Ihrem zuständigen
Bezirksschornsteinfegermeister –die jeweils gültigen örtlichen Vorschriften und Regeln. Für
Änderungen nach Drucklegung dieser Anleitung können wir keine Haftung übernehmen.
Änderungen behalten wir uns vor.
Die o.g. Sicherheitseinrichtungen ersetzen keine fachhandwerkliche Planung
und Auslegung der ausreichenden Verbrennungsluftversorgung.
Im Rahmen der Abnahme hat der Bezirksschornsteinfegermeister die ausreichende
Verbrennungsluftversorgung / Gesamtinstallation zu prüfen.

14
Ø 123 mm
2.6 Montage, Anschluss Hinten / Oben
Montage der Moduleinheit (nur bei MODULO…180):
Schrauben Sie die letzte Moduleinheit mit den bei-
liegenden Schrauben, wie auf dem seitlichen Bild
ersichtlich, fest.
Danach können Sie je nachdem wo Sie das Gerät
anschließen wollen, die Rückwand montieren.
Anschluss hinten:
Für einen Anschluss nach hinten muss der vorge-
stanzte Ausschnitt auf der Rückseite ausgebrochen
werden. Alternativ dafür die Stege mit einem Säge-
blatt ansägen.
Für einen Hintenanschluß ist ein handelsüblicher
Abgasbogen 90° Ø150mm erforderlich. Dieser be-
findet sich nicht im Lieferumfang.
Anschluss oben:
Für einen Anschluss nach oben muss der vorge-
stanzte Ausschnitt auf der Oberseite ausgebrochen
werden. Alternativ dafür die Stege mit einem Säge-
blatt ansägen.
Ein handelsübliches Abgasrohr mit Ø150mm kann
dann senkrecht zum Anschluss verwendet werden.

15
3. Technische Daten
3.1 Maßzeichnungen
MODULO 57/150 U
MODULO 57/150+180 U
MODULO 57/180 U

16
3.2 Maße und Gewichte
Die angeführten Abmessungs- und Gewichtangaben sind nur zur Information! Wir behalten uns das Recht von
Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!
3.3 Technische Daten
Alle Angaben der Abgaswerte beziehen sich auf die EN 13229 unter stationären Laborbedingungen.
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir
uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
Alle Typen erfüllen die Anforderung der 1. BImSchV 2. Stufe in DE.
4. Entsorgung
Das Gerät enthält keine Gefahrenstoffe. Es wird daher empfohlen, nach der Lebensdauer
das Gerät zu demontieren und die Teile in die entsprechenden Abfallsammelstellen / -
Containern zu entsorgen.
Art.Nr.
Tiefe
(mm)
Breite
(mm)
Höhe
(mm)
Gewicht
Brutto (kg)
Gewicht
Netto (kg)
G001146151
456
570
1489
170
150
G001146150
456
570
1489
170
150
G001146181
456
570
1789
186
161
G001146180
456
570
1789
186
161
Typ
MODULO 57 U
Nennwärmeleistung
6 kW
Raumheizvermögen bei Zeitheizung in m³
-bei günstigen,
-weniger günstigen und
-ungünstigen
Heizbedingungen nach DIN 18893/TAB.2
116
69
47
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgastemperatur am Abgasstutzen
min. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O2)
CO (bezogen auf 13% O2)
Wirkungsgrad
Energy efficiency class
Scheitholz
5,5 g/s
284 ˚C
12 Pa
≤ 40 mg/m³
≤ 1250 mg/m³
≤ 0,10 %
≥ 80%
A+

17
Haus –und Küchentechnik GmbH
Adalperostraße 86
D –85737 Ismaning
Telefon [phone]
Telefax [phone]
www.wamsler.eu

18
GB
Foreword
Dear Customer!
Thank you for choosing our product!
By purchasing this product you receive guarantee for
good quality originating from the usage of the finest and proven materials,
operating security which is controlled according to German and European
norms (Corresponds to the standards EN 13229)
long life ensured by the robust structure.
In order to be able to use your new fireplace for a long time please read the fol-
lowing instructions manual. You will find all the necessary information in it and
some additional advice.
Contents
Contents............................................................................................................18
SAFETY INSTRUCTIONS................................................................................19
1. Usage............................................................................................................21
1.1 Structure of the equipment..........................................................................21
1.2 Installation...................................................................................................22
1.3 Putting out of operation...............................................................................23
1.4 Heating instructions ....................................................................................23
1.5 Cleaning and maintenance.........................................................................24
1.6 Potential problems and how to tackle them................................................25
2. Placing ..........................................................................................................26
2.1 Prescriptions ...............................................................................................26
2.2 Place of installation.....................................................................................26
2.3 Distances ....................................................................................................26
2.4 Connection of the fireplace.........................................................................27
2.5 Outside air intake........................................................................................27
3. Technical specification..................................................................................28
3.1 Dimensional drawings.................................................................................28
3.2 Dimension...................................................................................................29
3.3 Datas...........................................................................................................30
PLEASE NOTE:
When ordering replacement parts, the Article No. and Serial No. shown on the
identification plate must be quoted.

19
GB
SAFETY INSTRUCTIONS
1. The stoves are tested to EN 13229 (see identification plate).
2. For installation and for flue gas connections, the requirements of the Fire Regulations
(FeuVO in Germany) apply, as well as local building regulations such as the following
technical standards DIN 18896, DIN 4705, EN 13384, DIN 18160,
EN 1856-2 and EN 15287. In order for the stove to function correctly the chimney to
which you want to connect the stove must be in good condition.
3. Before first use and before connecting to the chimney, you must read the Instructions
for Use carefully and inform the local authority responsible for approving heating sys-
tems.
4. While installing the stove you are recommended to wear clean cotton gloves, in order
to avoid leaving fingerprints which can be difficult to remove afterwards.
5. In the interests both of clean air, and of the safe functioning of the stove, the fuel quan-
tities listed in the Instructions for Use should never be exceeded, and the doors of the
stove must be shut during use to avoid the risk of overheating, which can lead to dam-
age to the stove. Damage due to this cause is not covered by the guarantee.
6. The stove doors must remain shut at all times while the stove is in use.
7. Permitted fuels are:
- Natural chopped firewood (up to 25 / 33 cm max. in length)
8. Never use liquid fire starters. Use either special firelighters or wood shavings.
9. Burning rubbish, fine chips, bark, coal slack, chips from planing, damp wood or wood
treated with preservative, paper, cardboard or similar is not permitted.
10. The first time the stove is heated there may be some smoke and an unpleasant smell.
Make sure that the room is well ventilated (open windows and doors) and heat for at
least an hour at the maximum nominal heat load. If the maximum temperature is not
reached the first time the stove is heated, then there may be further unpleasant smells
at a later date.
11. All controls and settings must be used as indicated in the Instructions for Use. When
the stove is hot, please handle only using the implements or protective gloves pro-
vided.
12. If the stove is not working correctly, or if the chimney is not drawing properly, smoke
may appear when the fire door is opened. It is very important to only open the fire door
slowly, initially just a crack, then wait a few seconds before opening fully. In addition,
before opening the fire door to top up the fuel, make sure that only glowing material is
present: there must not be any visible flames.
13. Do not place any flammable items in the warming drawer or on the surface of the
stove.
14. When in use, all surfaces and particularly the glass doors and handles and other con-
trols can become very hot. Make children, young people, older people and animals
aware of this danger, and keep them away from this source of heat when the stove is
being used. Use the protective gloves or the implements provided. Children and young
people under 16 must not use the stove unless supervised by an adult who is respon-
sible for them.
15. Make sure that the ash pan is always fully pushed in, until it touches the back. Never
remove ashes while still hot (fire risk).

20
16. In spring and autumn the chimney may no longer draw correctly, so that gases pro-
duced by combustion are not completely removed. The fire chamber should then be
filled with a small quantity of fuel, ideally with wood shavings, and lit under supervision,
in order to stabilise the chimney draught. The grate must be clean.
17. After each prolonged period of use for heating, have the stove checked by a profes-
sional. The flues and pipes for the evacuation of fumes must also be thoroughly
cleaned.
18. If repairs or replacements are necessary, please contact your supplier with the neces-
sary article numbers and serial numbers in good time. Only original WAMSLER re-
placement parts may be used.
19. Work such as installation, setup, commissioning and services, as well as repairs, must
only be carried out by qualified personnel (heating system or space heating techni-
cians). Intervention by non-qualified persons invalidates the warranty and guarantee.
20. As the solid fuel oven/stove draws the air required for combustion from the surrounding
room, you must ensure that sufficient air can be drawn in through non-sealed windows
and outside doors. It can be assumed that is this is provided by a room volume of at
least 4 m³ per kW nominal heat capacity. If the volume is less than this, then air vents
can be used to provide access to further air in other rooms (min. 150 cm²).
21. You must ensure that the correct safety distance is maintained from all flammable
components and materials –to the side, rear and front. These distances can be found
in the Instructions for Use or the identification plate.
22. The fire chamber must not be modified.
23. Connection to a chimney whose functional height is less than 4 m, or if multiple stoves
are installed, 5 m, is not permitted. A maximum of two other fires can be connected to
the chimney which is to be connected the stove.
24. If the chimney catches fire immediately close all doors and openings and call the fire
brigade. Do not attempt to extinguish the fire yourself. Afterwards have the chimney
thoroughly checked out by a professional.
25. Solid fuels naturally create soot, so it is always possible that the window glass will
become dirty: this does not mean there is a malfunction.
