ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte
sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort................................................................................................................2
Inhaltsverzeichnis ...............................................................................................2
SICHERHEITSHINWEISE..................................................................................3
1. Bedienung.......................................................................................................5
1.1 Geräteaufbau................................................................................................5
1.2 Inbetriebnahme.............................................................................................6
1.3 Außerbetriebnahme......................................................................................8
1.4 Hinweise zum Heizen ...................................................................................8
1.5 Reinigung und Pflege ...................................................................................8
1.6 Störungsursachen, Behebung ....................................................................11
2. Aufstellung ....................................................................................................12
2.1 Vorschriften.................................................................................................12
2.2 Aufstellräume..............................................................................................12
2.3 Geräteabstände..........................................................................................12
2.4 Schornsteinanschluss.................................................................................13
3. Technische Daten.........................................................................................15
3.1 Maßzeichnungen, Daten.............................................................................15
3.2 Maße...........................................................................................................17
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-
len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B.
DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287
u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrek-
ten Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen
wollen, in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Bezirksschornsteinfegermeister / Bezirks-
beauftragte informieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 - 15 Pa
Unterdruck aufweisen und darf kurzzeitig 18 Pa betragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tra-
gen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über-
schritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigun-
gen solcher Art, unterliegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 33cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
10. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-
resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zeitun-
gen, Pappe o.ä. ist verboten!
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kom-
men. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und min-
destens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvor-
gang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen
auch später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungs-
anleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge oder
einen Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff
nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine
Flammen mehr sichtbar sein.
14. Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände
abgestellt oder angelehnt werden. Sicherheitsabstände beachten!
15. Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen. Bei
unzureichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu verwenden.
D

4
16. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen Sie während des Heizbe-
triebes anwesende Kinder, Personen und Tiere darauf aufmerksam. Verwenden Sie
zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und
Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter
nicht bedienen.
17. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
18. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer ge-
ringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kon-
trolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte
sauber sein.
19. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fach-
mann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgas-
wege und der Abgasrohre erfolgen.
20. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach-
händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
21. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-
beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen er-
löschen Gewährleistung und Garantie.
22. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstel-
lungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder
Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser
durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist
das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit
anderen Räumen hergestellt werden (min. 150cm²).
23. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -
seitlich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung und/oder dem Typenschild.
24. Die Feuerstätte darf nicht verändert werden.
25. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfach-
belegung 5m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens vorge-
sehenen Schornstein muss vorher eine Berechnung nach EN 13384 erfolgen (Schorn-
steinfeger).
26. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen. Da-
nach unbedingt den Schornstein vom Fachmann überprüfen lassen.
27. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
28. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbände-
rungen normal und kein Grund zur Reklamation.

5
1. Bedienung
1.1 Geräteaufbau
Abgasstutzen
Ausmauerung
Fülltür
Türgriff
Lagerfach f.
Brennmaterial
Aschenkasten
Primärluftschieber
Typschild an
der Rückwand
Brennstoffwähler
D

6
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brenn-
stoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewähr-
leistet. Verwenden Sie nur naturbelassenes, trockenes Scheitholz mit einer Rest-
feuchte von max. 20% und Braunkohlenbriketts.
Bei den Geräten ist der Sekundärluftschieber / Brennstoffwähler an der Rückseite
montiert. Bei Scheitholz, Sekundärluftschieber auf Stellung 2 (H), bei Kohle auf
Stellung 1 (K) stellen.
Brennstoffart
Heizwert ca. kWh/kg
Hartholz
Weichholz
Holzbrikett nach DIN 51731
Braunkohlebriketts
4,0 – 4,2
4,3 – 4,5
5,0 – 5,2
5,3 – 5,5
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten,
Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Pellets, Papier
und Pappe o.ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder
verwendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästi-
gung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen
öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen.
Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden,
so können diese Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen.
Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-
geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre-
chen (Typenschild).
Verbrennungslufteinstellung:
Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.
Brennstoff
Primärluftschie-
ber Stellung
Brennstoffwäh-
ler Stellung
Brenn-
dauer
Anheizen
III
H
-
Scheitholz
Nennwärme-
leistung
II H ca. 0,75 h
Braunkohle-
brikett
Nennwärme-
leistung
III K ca. 1 h
Außerbetriebnahme
I K -
Tabelle 1

7
Füllmengen / Anzünden:
NWL Scheitholz max. 1,6 kg, ca. 2-3 kleine Scheite pro Füllung,
bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 33cm,
Durchmesser Ø 5 - 12 cm, Rundlinge spalten, ≙max. 2,3 kg/h
NWL Braunkohlebrikett max. 1,9 kg (ca. 1-2 Stk.) auf Grundglut
auflegen, ≙max. 1,9 kg/h
Holzbrikett nach DIN 51731 max. 1,4 kg, evtl. zerkleinern
Erstes Anheizen
Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über dem
Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der Sichtscheibe rück-
standsfrei zu entfernen.
Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist
dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftschieber
und Brennstoffwähler (Bild 3) entsprechend der Tabelle 1 einstellen.
Anzündmaterialien auf den Gussrost legen. Zwischen die Anzündhölzer werden Anzün-
der gelegt. Darauf stapelt man circa zwei Lagen Anzündhölzer. Auf die Anzündhölzer
werden in kleinem Abstand und mit der Spaltkante nach unten zwei nicht zu dicke (klei-
ne) Scheithölzer gelegt. Anzünder anzünden. Wenn das Feuer lebhaft brennt und eine
ausreichende Grundglut vorhanden ist, erneut Brennstoff aufgeben. Bei Erreichen einer
satten Grundglut ist der Primärluft- und Sekundärluftregler entsprechend der Tabelle 1
„Verbrennungslufteinstellung“ bei NWL (Nennwärmeleistung) einzustellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit
sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu
Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüf-
tung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nenn-
wärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht er-
reicht werden, so können diese Erscheinungen auch später noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die
Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöff-
net werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von
Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es
dürfen keine Flammen mehr sichtbar sein.

8
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet wer-
den (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas
enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei
Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar.
Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Soll-
ten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den
Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu
diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür.
Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lock-
feuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reini-
gungsöffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte vor jeder Brennstoff-
aufgabe gereinigt bzw. gerüttelt werden, um eine gute Verbrennungsluftzufuhr zu ge-
währleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4).
Bei noch heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie
dabei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingescho-
ben wird. Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädi-
gungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heiz-
leistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Redu-
zierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wert-
stabilität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und
schonen unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte
(Bild 7 Nr. 2) nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder
wenn das Abgasrohr entfernt wird, von oben gereinigt werden.
Die Umlenkplatte (Bild 7 Nr. 2) ist nach dem Reinigen wieder ganz nach hinten zu
schieben.
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren.
Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wen-
den Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe
Typschild) an Ihren Fachhändler.

9
Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten sau-
beren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaske-
ramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit
einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und
erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sicht-
scheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel
dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flä-
chen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit
klarem Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gerei-
nigt werden (nicht scheuern). Vorab an einer nicht sichtbaren Stelle das Lackver-
halten testen. Bei pulverbeschichteten Flächen kann in besonderen Fällen vorher
mit Seifenlauge oder etwas Geschirrspülmittel behandelt und dann leicht trocken
gerieben werden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit
Seife und Wasser entfernt werden.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein,
daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur
Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit
Nassschleifpapier (Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermit-
tel, aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fach-
betrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemä-
ßen Eingriffen erlöschen Gewährleistung und Garantie.
Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach
ca. 2 – 3 Jahren. Dazu einige Hinweise:
• Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist
eine rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser
als Meterspalten.
• Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regen-
geschützt aufschichten (idealerweise Südseite).
• Lassen Sie zwischen den einzelnen Holzstößen eine Handbreite Abstand, damit
die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.
• Decken Sie Ihren Holzstoß keinesfalls mit Plastikfolie ab, sie lässt die Feuchtig-
keit nicht entweichen.
• Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luft-
bewegung eher fault, statt trocknet.
• Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.

10
entfernen
Bild 2
Bild 3
Bild 4
Bild 5
Transportsicherung
Wellpapierrolle

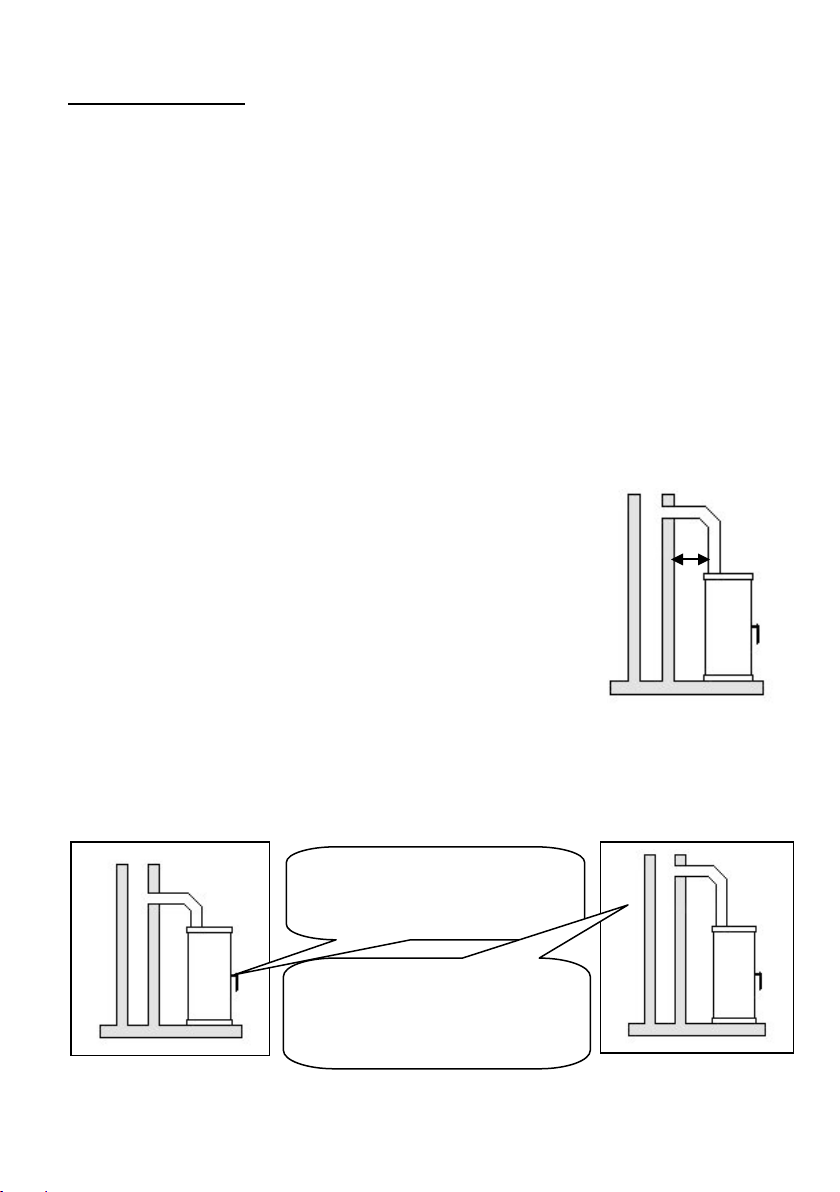

Bild 7
5
2
4
6
7
1
3
Bild 6

11
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft
an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung
mögliche Ursache
Behebung
Geruchbildung:
Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung be-
treiben. Danach für mehrere
Stunden auf maximale Leis-
tung heizen.
Zu geringe Wärmeab-
gabe: •Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 18
Pa haben. Kontrollieren Sie
Ihren Schornstein auf Dicht-
heit. Die Türen anderer an
diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor al-
lem auf undichte Schorn-
stein- bzw. Reinigungsver-
schlüsse achten. Eventuell
mit senkrechter Anlaufstre-
cke anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest gedämmt werden.
•Dichtung kontrollieren, Tü-
ren gut verschließen. Even-
tuell Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.

12
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.)
sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wol-
len, in einwandfreiem Zustand sein und mind. bis 400°C belastbar sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt,
ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets
genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvo-
lumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen
geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räu-
men hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 20 cm und hinten 30 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 20 cm be-
tragen (siehe Abb. 9).

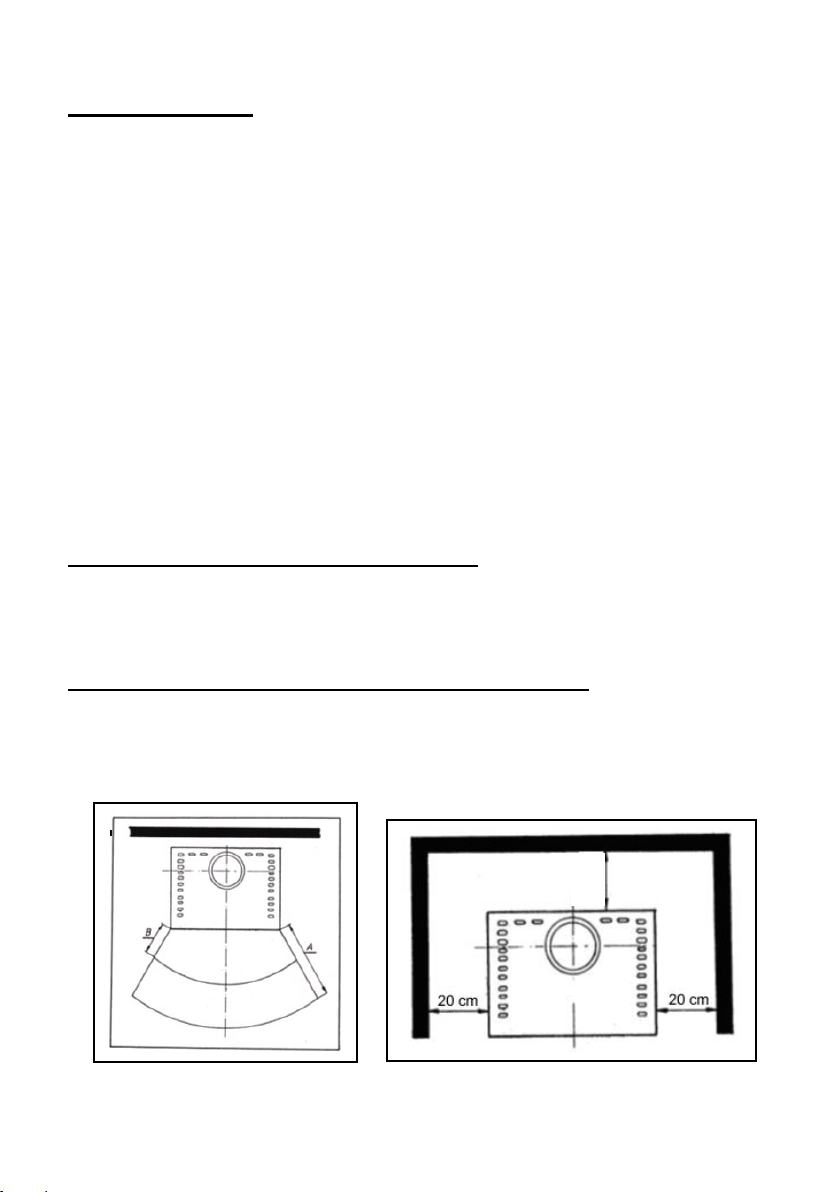

Bild 8
Bild 9
30 cm

13
Boden vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch
einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer
Bodenplatte aus Stahl, ersetzt oder geschützt werden.

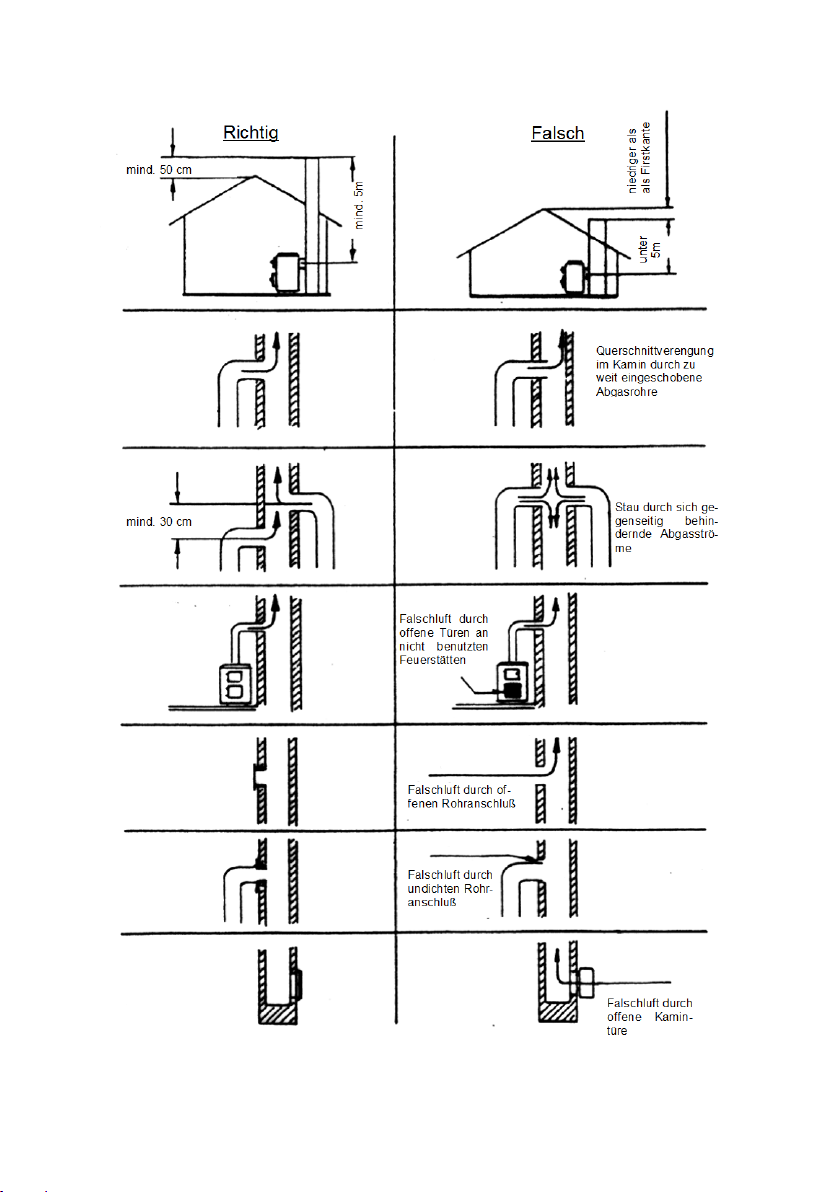

2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Der für den Anschluss vorgesehene Schornstein muss bis mind. 400°C belastbar sein.
ACHTUNG: Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Be-
zirks-Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungs-
stück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der
Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schorn-
stein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht ge-
führt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfach-
belegung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die Berechnung
nach EN 13384. / Daten zur Schornsteinberechnung Kapitel 3. /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei
bis drei weitere Feuerstätten angeschlossen werden.
In der Regel kann der Ofen mit
einem Bogen direkt an den
Schornstein angeschlossen wer-
den.
Bei geringem Schornsteinzug sollte
der Ofen durch ein Senkrechtes
Abgasrohr, das als Anlaufstrecke
dient, mit dem Schornstein verbun-
den werden.
X

14

15
3. Technische Daten
3.1 Maßzeichnungen, Daten

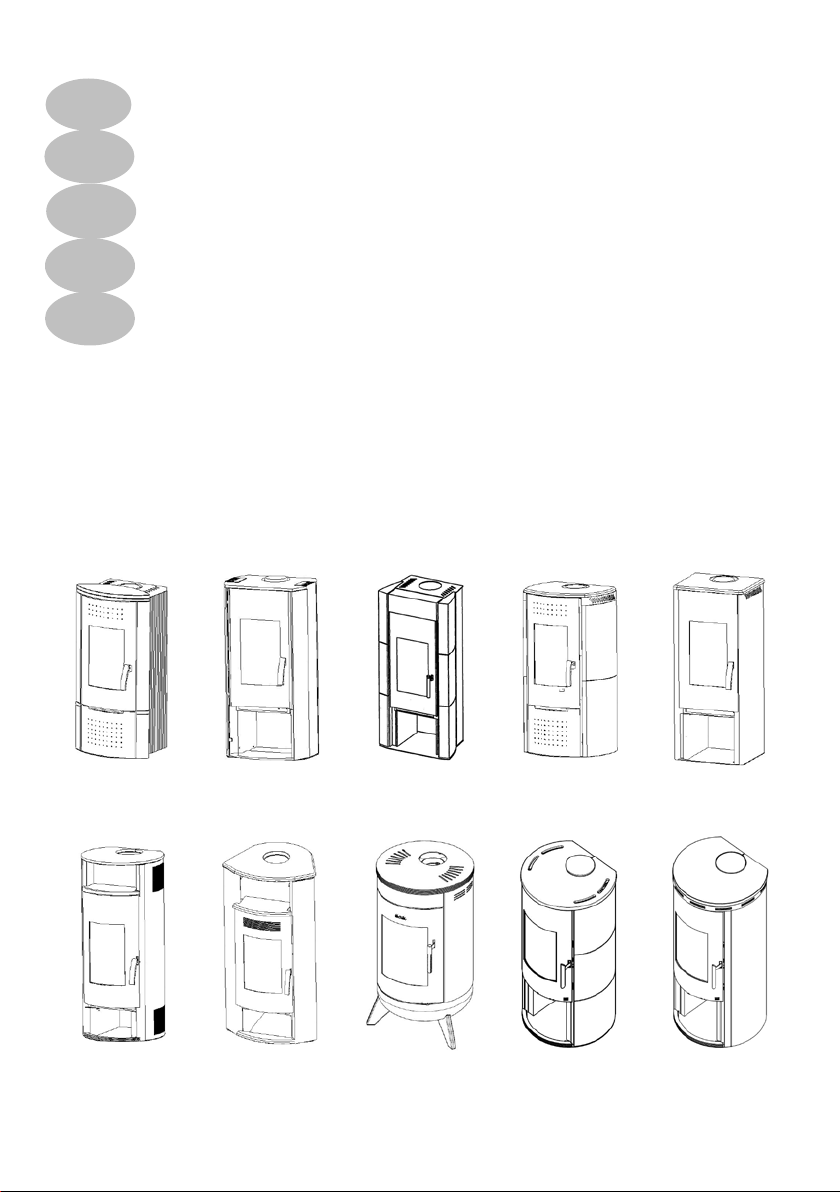

TYP 101 60 CHARISMA, BOLERO
TYP 101 61 FLAIR
TYP 101 62 GALA, GALANT, STRADA
TYP 101 70 IMPRESSION, EL PASO,
AVANTGARD, VITA, ARTE
TYP 101 64 METROPOLITAN
TYP 101 70 VITUS KERAMIK
TYP 101 70 VITUS STAHL

16
Typ:
TYP 10160 CHARISMA / BOLERO
TYP 10161 FLAIR
TYP 10162 GALA / GALANT / STRADA
TYP 10164 METROPOLITAN
TYP 10170 ARTE
TYP 10170 IMPRESSION / EL PASO
TYP 10170 AVANTGARD
TYP 10170 VITA
TYP 10170 VITUS
Nennwärmeleistung 7,0 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
bei Zeitheizung
148
86
59
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur
Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O2)
CO (bezogen auf 13% O2)
NOx
OHG
Wirkungsgrad
Scheitholz / BB7“
6,6 / 7,3 g/s
275 / 267 ˚C
12 Pa
≤ 40 mg/Nm³
1081 / 770 mg/Nm³
0,09 / 0,06%
43 / 68 mg/MJ
38 / 34 mg/MJ
81 / 80,2 %
Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbe-
dingungen

17
3.2 Maße
Typ A
(mm) B (mm) C (mm) D (mm) E (mm) F (mm)
TYP10160 CHARISMA
570
400
1122
989
1095
100
TYP10170 ARTE
565
450
1161
990
1096
118
TYP10161 FLAIR Speckstein
581
455
1138
990
1096
118
TYP10161 FLAIR Granit
581
455
1138
990
1096
118
TYP10161 FLAIR Edelstahl
581
455
1138
990
1096
118
TYP10162 GALA
495
455
1138
990
1096
118
TYP10162 GALA Speckstein
495
455
1138
990
1096
118
TYP10162 GALA GRANIT
495
455
1138
990
1096
118
TYP10162 GALANT, STRADA
495
395
1138
995
1096
103
TYP10162 GALANT, STRADA NS
495
395
1138
995
1096
103
TYP10170 IMPRESSION
561
506
1242
897
1043
112
TYP10170 AVANTGARD
656
600
1285
950
1091
241
TYP10170 VITA
561
506
1285
897
1043
112
TYP10160 BOLERO
632
417
1255
990
1095
112
TYP10170 EL PASO
561
506
1242
897
1043
112
TYP10164 METROPOLITAN
644
668
1138
962
1065
263
TYP10170 VITUS KERAMIK
Ø570
524
1204
1075
1146
114
TYP10170 VITUS STAHL APNS
Ø572
521
1232
1075
1146
114
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns
das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau
erhöhen, oder die Qualität verbessern!
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir-
ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine
Haftung übernehmen.
Haus – und Küchentechnik GmbH
Adelperostr. 86
D – 85737 Ismaning
Telefon [phone]
Telefax [phone]
www.wamsler.eu

18

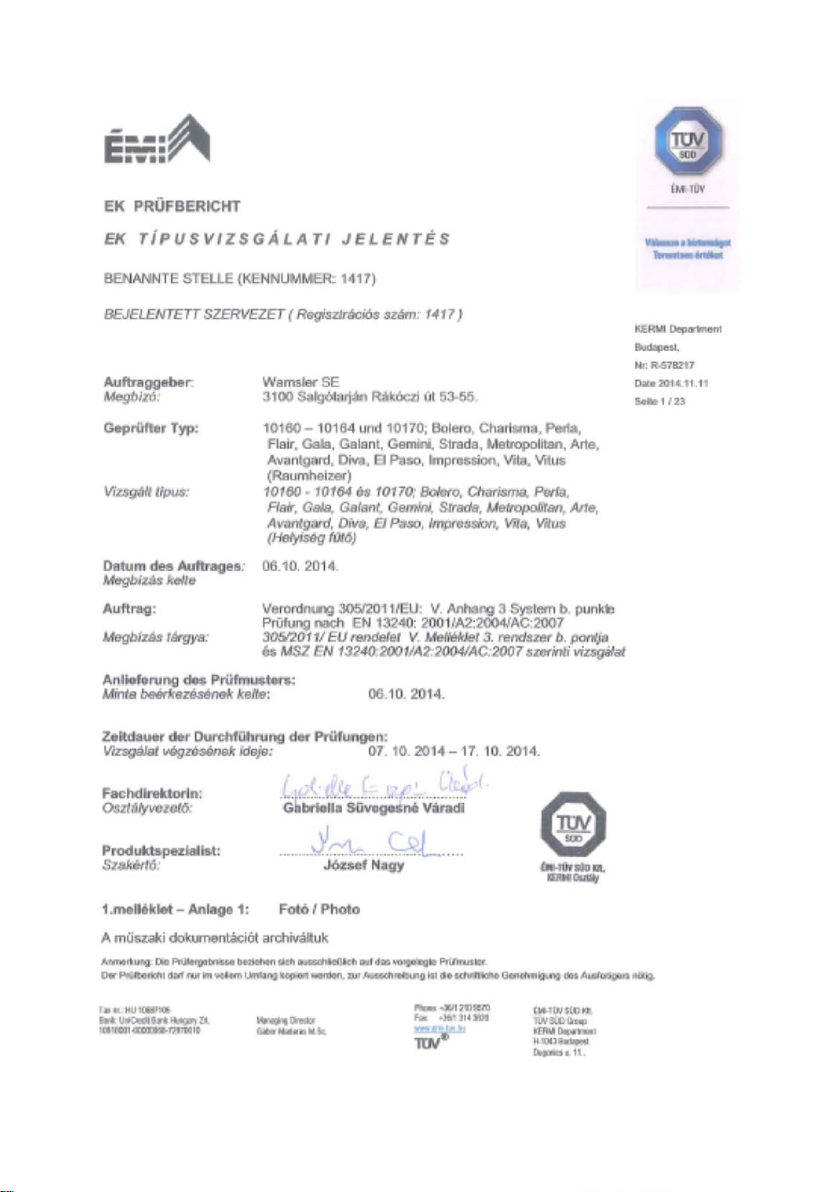

19

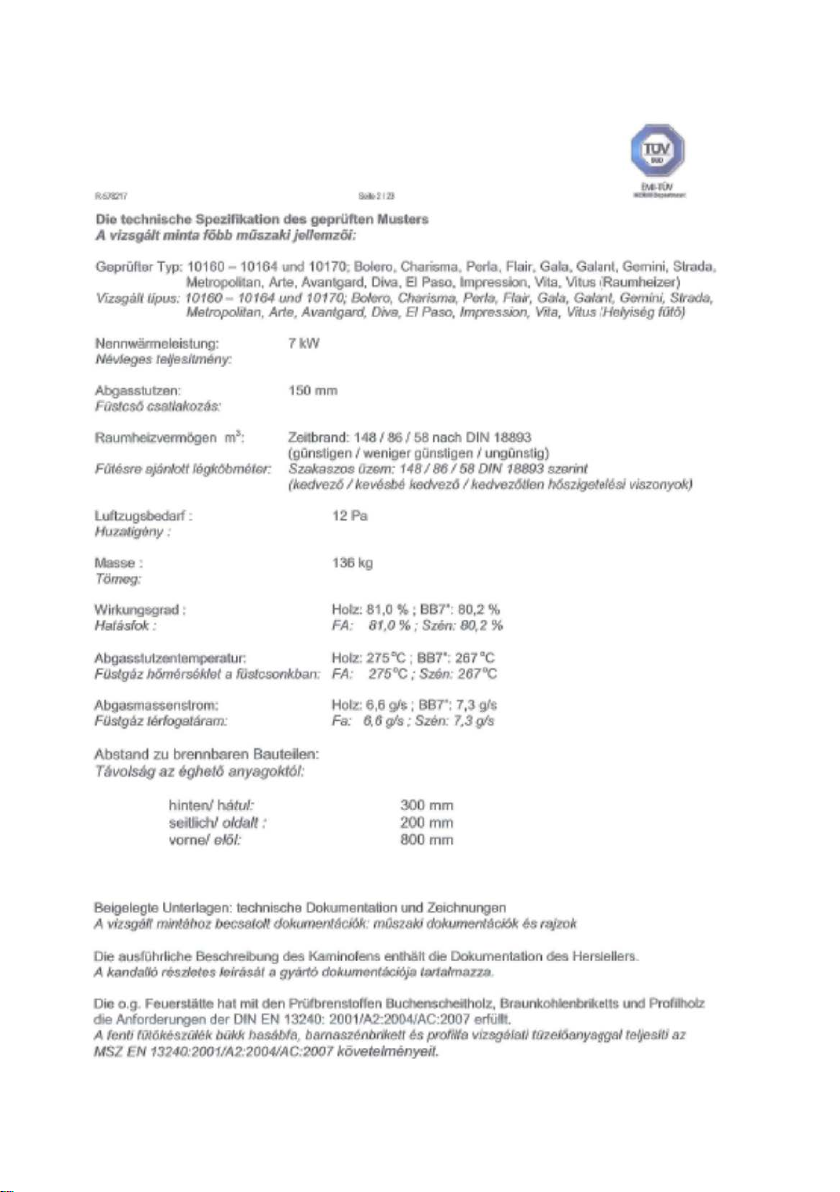

20
