Wamsler Westminster S Installation instructions

1
Kaminofen Bedienungs- und
Aufstellanleitung
Fireplace user instruction
Cheminée mode d’emploi
Istruzioni per uso e installazione
Kályha használati útmutató
Festbrennstoff-Ofen
TYP10930
WESTMINSTER S
WESTMINSTER COOK
D
GB
FR
I
HU

2
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm DIN EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte
sowie einige zusätzliche Tipps.
ACHTUNG
Inhaltsverzeichnis
Vorwort..........................................................................................................................2
Inhaltsverzeichnis .........................................................................................................2
SICHERHEITSHINWEISE............................................................................................3
1. Bedienung ...............................................................................................................6
1.1 Geräteaufbau......................................................................................................6
1.2 Inbetriebnahme...................................................................................................7
1.3 Außerbetriebnahme ............................................................................................9
1.4 Hinweise zum Heizen..........................................................................................9
1.5 Reinigung und Pflege........................................................................................10
1.6 Störungsursachen, Behebung...........................................................................12
2. Aufstellung ............................................................................................................13
2.1 Vorschriften.......................................................................................................13
2.2 Aufstellräume....................................................................................................13

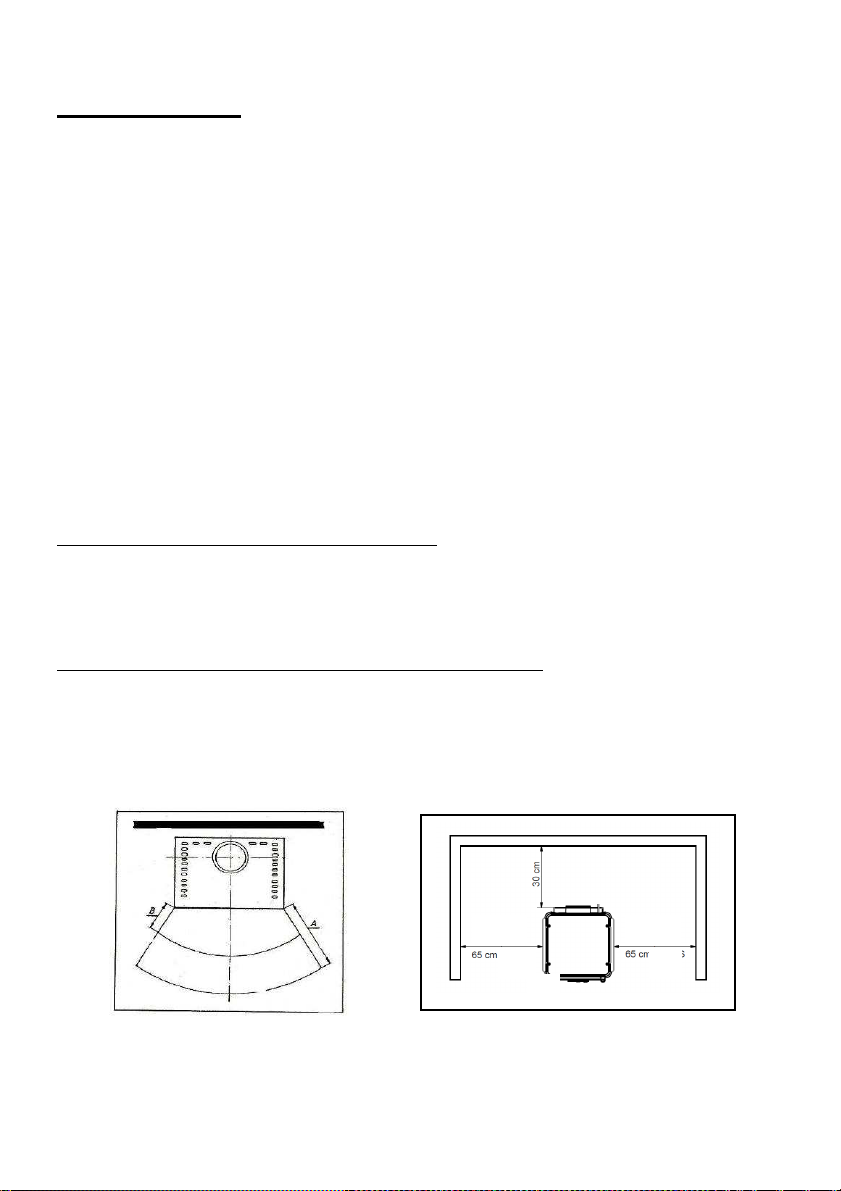

2.3 Geräteabstände ................................................................................................13
2.4 Schornsteinanschluss.......................................................................................14
3. Technische Daten.................................................................................................16
3.1 Maßzeichnungen, Daten...................................................................................16
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren
nationalen und europäischen Normen, örtliche und baurechtliche
Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN
1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu
beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen
und anschließen. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den
sie das Gerät anschließen wollen, in einwandfreiem Zustand und mind. bis 400°C
belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Bezirksschornsteinfegermeister /
Bezirksbeauftragte informieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 - 15 Pa
Unterdruck aufweisen und darf kurzzeitig 18 Pa betragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu
tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht
überschritten werden und die Türen der Geräte geschlossen sein, da sonst die
Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 25cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
10. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß,
Spanplattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets,
Papier, Zeitungen, Pappe o.ä. ist verboten!
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und
mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten
Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der
Bedienungsanleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die
Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung bzw. bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von
Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen
keine Flammen mehr sichtbar sein.
14. Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf maximum öffnen! Warten Sie nach dem öffnen der Luftzufuhr
ausreichend lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die
D

4
Heiztüre. Wenn Sie nach diesem Muster vorgehen, können Sie sicher sein, nie eine
Verpuffung erleben zu müssen, denn sollte wirklich unverbranntes Verbrennungsgas
im Brennraum gewesen sein, hätten Sie dieses mit dieser Vorgehensweise
verhindert. Also, nach jeder Brennstoffaufgabe den Primärluftregler zuvor ganz
öffnen und erst wieder nach entzünden der Brennstoffauflage nach Tabelle 1
einstellen.
15. Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände
abgestellt oder angelehnt werden. Sicherheitsabstände beachten!
16. Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen.
Bei unzureichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu
verwenden.
17. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen Sie während des
Heizbetriebes anwesende Kinder, Personen und Tiere darauf aufmerksam.
Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder das
Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne
Aufsicht Erziehungsberechtigter nicht bedienen.
18. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird
(Brandgefahr).
19. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer
geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter
Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost
sollte sauber sein.
20. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen
Fachmann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der
Abgaswege und der Abgasrohre erfolgen.
21. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren
Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
22. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten
Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei
unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.
23. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem
Aufstellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der
Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon
ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW
Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über
Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt
werden (min. 150cm²).
24. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -
seitlich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung und/oder dem Typenschild.
25. Die Feuerstätte darf nicht verändert werden.
26. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei
Mehrfachbelegung 5m liegt, sollte vermieden werden. An dem zum Anschluss des

5
Ofens vorgesehenen Schornstein muss vorher eine Berechnung nach EN 13384
erfolgen (Schornsteinfeger).
27. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen.
Danach unbedingt den Schornstein vom Fachmann überprüfen lassen.
28. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach ca. 2 – 3
Jahren. Dazu einige Hinweise:
-Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist eine
rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser als
Meterspalten.
-Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regengeschützt
aufschichten (idealerweise Südseite).
-Lassen Sie zwischen den einzelnen Holzstößen eine Handbreite Abstand, damit die
entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.
-Decken Sie Ihren Holzstoß keinesfalls mit Plastikfolie ab, sie lässt die Feuchtigkeit nicht
entweichen.
-Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbewegung
eher fault, statt trocknet.
-Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.

6
1. Bedienung
1.1 Geräteaufbau
1. Aschekasten
2. Drehrost mit Rostrahmen
3. Seitenwand (Typ abhängig)
4. Schutzplatte für Rückwand
5. Schamotte Innenkörper
6. Abgasstutzen
7. Gussplatte
8. Heiztür ohne Fenster
9. Sekundärluftregler
10. Einlage für Heiztür
11. Aschentür
12. Rosttür
13. Primärluftregler
14. Typenschild
Zubehör: Hilfswerkzeug
D

7
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen
geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet.
Verwenden Sie nur naturbelassenes, trockenes Scheitholz mit einer Restfeuchte von
max. 20% und Braunkohlenbriketts.
Brennstoffart Heizwert ca. kWh/kg
Hartholz
Weichholz
Holzbrikett nach DIN 51731
Braunkohlebriketts
4,0 – 4,2
4,3 – 4,5
5,0 – 5,2
5,3 – 5,5
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Pellets,
Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe
o.ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwendet werden.
Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
Verbrennungslufteinstellung:
Primärluft
Reglerstellung Sekundärluft Reglerstellung
Brennstoff Tür unten Tür oben
Anheizen 2 - 4 2
Scheitholz 0,5 1
Braunkohle-
brikett
Nennwärme
-leistung 1,5 1
Scheitholz 4 4
Braunkohle-
brikett
Kochen 4 4
Außerbetriebnahme 0 0
Tabelle 1

8
Kochen:
Das Gerät erfüllt die Kochprüfung der Herdnorm EN
12815.
Der Primärluft- und Sekundärluftregler muss zum
Kochen nach Tabelle 1 eingestellt werden und darf auch
nur mit den unten angegebenen max. Brennstoffmengen
betrieben werden.
Der Topf muss auf die vorgegebene Stelle der
Kochplatte gestellt werden (Bild). Überkochen und
Fettspritzer sind zu vermeiden, da die Platte nicht gegen
Feuchtigkeit resistent ist.
Füllmengen / Anzünden:
5 kW
NWL Scheitholz max. 1,2 kg, ca. 2 kleine Scheite pro Füllung, bei
Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 25cm,
Durchmesser Ø 5 - 12 cm, Rundlinge spalten, ≥max. 1,6 kg/h
NWL Braunkohlebrikett max. 1,6 kg (ca. 2-3 Stk.) auf Grundglut
auflegen, ≥max. 1,6 kg/h
Holzbrikett nach DIN 51731 max. 1,0 kg, evtl. Brikett zerkleinern
Die Brennstoffauflage darf nur einlagige erfolgen.
Erstes Anheizen:
•Vor Inbetriebnahme sind evtl. Transportsicherungen herauszunehmen und
Werbeaufkleber auf der Sichtscheibe oder der Verkleidung rückstandsfrei
zu entfernen.
Die Heiztür und Aschentür öffnen durch Heben des Griffes nach oben (Bild 1+2). Bei
heißem Gerät ist dazu ein isolierter Schutzhandschuh oder das Hilfswerkzeug zu
benutzen. Den Primärluftregler (Bild 3) (bei heißem Gerät ist dazu das Hilfswerkzeug
oder ein Schutzhandschuh zu benutzen) und Sekundärluftregler entsprechend der
Tabelle 1 einstellen.
Legen Sie kleineres Anzündholz, kreuzgeschlichtet auf den freien Rost. Mit einen
Kohleanzünder oder etwas Holzwolle von oben anzünden und Heiztür wieder
verschließen. Wenn das Feuer lebhaft brennt warten, bis eine Grundglut vorhanden
ist, dann erneut Brennstoff in geringen Mengen aufgeben, bis eine satte Grundglut
vorhanden ist. Die max. Brennstoffmengen sind zu beachten.
Danach die Luftschieber entsprechend der Tabelle 1 „Verbrennungslufteinstellung“
einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit
sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu
Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute
Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf
max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max.
Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch
auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst
die Ausmauerung beschädigt werden kann.

9
Achtung!
Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf maximum öffnen! Warten Sie nach dem Öffnen der Luftzufuhr ausreichend
lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die Heiztüre langsam.
Wenn Sie nach diesem Muster vorgehen, können Sie sicher sein, nie eine Verpuffung
erleben zu müssen. Denn sollte wirklich unverbranntes Verbrennungsgas im Brennraum
gewesen sein, hätten Sie dieses mit dieser Vorgehensweise verhindert. Also, nach jeder
Brennstoffaufgabe den Primärluftregler zuvor ganz öffnen und erst wieder nach
entzünden der Brennstoffauflage nach Tabelle 1 einstellen.
Beim Öffnen der Heiztür kann es bei Fehlbedienung bzw. nicht ausreichendem
Schornsteinzug ebenfalls zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass
die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von Brennstoff nur
noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine Flammen
mehr sichtbar sein.
1.3 Außerbetriebnahme
Restglut ausbrennen und Ofen abkühlen lassen.
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!
1.4 Hinweise zum Heizen
Der Festbrennstoff - Ofen darf nur mit geschlossener Fülltür (Heiztür) und Aschentür
betrieben werden.
Diese dürfen nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas
enthaltenen brennbaren Bestandteile. Dies bedeutet eine rauch- und russarme
Verbrennung zur Schonung der Umwelt. Sollten Sie Ihren Ofen in der Übergangszeit in
Betrieb nehmen, dann prüfen Sie vorher den Schornsteinzug, da dieser bei hohen
Außentemperaturen sehr gering sein kann. Zu diesem Zweck halten Sie ein brennendes
Zündholz in die ein wenig geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt
wird, ist zunächst ein sogenanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig
Holzspäne/-Wolle im Ofen oder in der Reinigungsöffnung des Schornsteins entzündet.
Der Rost sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt (Bild 5) werden, um
eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im
kalten Zustand zu entleeren (Bild 6). Bei noch heißem Gerät beiliegendes Hilfswerkzeug
verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in
die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingeschoben
wird. Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine
reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht
durch Reduzierung der Primärluft erfolgen.

10
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabilität
und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen unsere
Umwelt und Ihren Geldbeutel.
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn
Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich
bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren
Fachhändler.
Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen
werden mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge
oder Geschirrspülmittel behandelt und dann trocken gerieben.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen ist dadurch niemals
völlig ausgeschlossen und stellt keinen Mangel dar.
Hinweis: Auf keinen Fall sollten Sie Schwämme, Scheuermittel, aggressive oder
kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten
Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei
unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.

11
ACHTUNG
Die Einstellung des Luftreglers zwischen Stellung „2“ und „4“ dient nur zum
Anheizen und ist keine Betriebsstellung! Nach dem Anheizen ist der Luftregler
entsprechend der Tabelle 1 einzustellen.
Bild 3
Bild 1
Bild 2
Bild 5
Bild 6

12
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an
der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der
angewendeten Schutzfarbe.
Verdampfung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung
betreiben. Danach für
mehrere Stunden auf
maximale Leistung heizen.
Zu geringe Wärmeab-
gabe: •Geräteleistung zu klein
gewählt.
•Zu geringer
Schornsteinzugzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann
kontrollieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 18
Pa betragen. Kontrollieren
Sie Ihren Schornstein auf
Dichtheit. Die Türen anderer
an diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor allem
auf undichte Schornstein-
bzw. Reinigungsverschlüsse
achten. Eventuell mit
senkrechter Anlaufstrecke
anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest isoliert werden.
•Dichtung kontrollieren,
Türen gut verschließen.
Eventuell Dichtschnur
erneuern lassen.
•Nur gut getrocknetes Holz
verwenden.

13
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie
feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wollen,
in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt,
ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets
genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein
Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das
Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit
anderen Räumen hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 7)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 65 cm und hinten 30 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 65 cm
betragen (siehe Abb. 8).
Bild 7
Bild 8

14
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch
einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer
Bodenplatte aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück
zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der
Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum
Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht
geführt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei
Mehrfachbelegung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die
Berechnung nach EN 13384. / Daten zur Schornsteinberechnung Kapitel 3. /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei bis
drei weitere Feuerstätten angeschlossen werden.
X
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
In der Regel kann der Ofen mit einem
Rohr direkt an den Schornstein
angeschlossen werden.

15
Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
Abgasrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge
-
genseitig behin
-
dernde Abgasströ
-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr-
anschluß
Falschluft durch
offene Kamin-
türe
mind. 5m

16
3. Technische Daten
3.1 Maßzeichnungen, Daten
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von
Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!
*Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingungen
Änderungen, die dem technischen Fortschrift dienen und / oder einer Qualitätsverbesserung bewirken,
behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung
übernehmen.
Typ: Typ 109 30 Westminster S
Westminster Cook
Nennwärmeleistung 5 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
bei Zeitheizung
88
53
34
Abgaswerte *: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur
min. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O
2
)
CO (bezogen auf 13% O
2
)
Wirkungsgrad
Scheitholz / BB7”
4,9 / 5,2 g/s
280 / 330 ˚C
12 Pa
< 40 mg/m³
0,09 / 0,04 %
1051 / 485 mg/Nm
3
81 / 79,9 %
WESTMINSTER S
WESTMINSTER
COOK

17

18
TYP 109 30

19
Haus – und Küchentechnik GmbH
Adalperostr. 86
D – 85737 Ismaning
Telefon [phone]
Telefax [phone]
www.wamsler.eu

20
GB
Foreword
Dear Customer!
Thank you for choosing our product!
By purchasing this product you receive guarantee for
•good quality originating from the usage of the finest and proven materials,
•operating security which is controlled according to German and European
norms (Corresponds to the standards EN 13240.),
•long life ensured by the robust structure.
In order to be able to use your new fireplace for a long time please read the
following instructions manual. You will find all the necessary information in it and
some additional advice.
Contents
Foreword..................................................................................................................... 20
Contents ..................................................................................................................... 20
SAFETY INSTRUCTIONS.......................................................................................... 21
1. Usage..................................................................................................................... 23
1.1 Structure of the equipment ............................................................................... 23
1.2 Installation......................................................................................................... 24
1.3 Putting out of operation..................................................................................... 25
1.4 Heating instructions .......................................................................................... 25
1.5 Cleaning and maintenance............................................................................... 26
1.6 Potential problems and how to tackle them...................................................... 28
2. Placing................................................................................................................... 29
2.1 Prescriptions..................................................................................................... 29
2.2 Place of installation........................................................................................... 29
2.3 Distances.......................................................................................................... 29
2.4 Connection of the fireplace............................................................................... 30
3. Technical specification........................................................................................ 32
3.1 Dimensional drawings....................................................................................... 32
ATTENTION!
It is necessary to quote the article number and the serial number on
the model plate when ordering parts!
